Установка узлов прохода вытяжных вентиляционных шахт через крышу

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

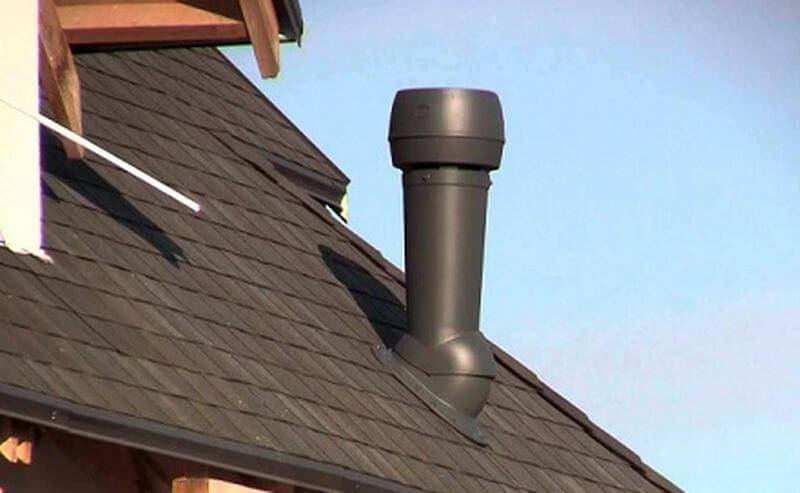

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

• Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
• Воздуховод – трубы, которые проходят через отверстие в кровле.
• Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Узел прохода вентиляции через кровлю

Вентиляционные системы зданий нуждаются в точке вывода отработанного воздуха или ввода свежей приточной струи. Места прохода воздуховодов сквозь перекрытие или кровлю здания должны быть оформлены соответствующим образом и обеспечивать:

Герметичность соединения, отсутствие протечек дождевой или талой воды.

Отсутствие конденсата на металлических частях устройства.

Свободный проход необходимого количества воздуха.

Для комплексного решения этих вопросов применяются унифицированные узлы прохода (УП), конструкция которых оптимальным образом соответствует выдвигаемым требованиям.

Узел прохода – это сварная металлоконструкция, представляющая собой патрубок круглого сечения, оснащенный с двух торцов фланцами для присоединения к воздуховодам, имеющая основной (опорный) фланец, служащий основным крепежным узлом конструкции, опционально оборудованный клапаном и специальным кольцом для отвода конденсата. В зависимости от условий эксплуатации применяется тот или иной вид УП, максимально отвечающий требованиям конструкции системы.

Разновидности

Узлы прохода имеют разные модификации. Устройства основного назначения:

Наличие клапана	Способ управления клапаном	Наличие кольца для сбора конденсата
УП 1	нет	–	нет
УП 2	есть	ручной	есть
УП 3	есть	механический	есть
УП 4	есть	ручной утепленный	есть
УП 5	есть	механический утепленный	есть

Основное различие между всеми типами заключается в наличии клапана и способе управления им – вручную или автоматически. Кроме того, имеются утепленные клапаны.

Они исключают возможность обледенения, при котором в нужный момент клапан не сработает.

Выбор того или иного типа УП осуществляется на стадии проектирования, при этом учитываются климатические, температурные условия местности, назначение здания, особенности вентиляционной системы и т.д.

Примечание! Кольцо для сбора конденсата может присутствовать или отсутствовать на любом типе УП в зависимости от конкретной модели. Электродвигатель для привода клапана в комплект поставки не входит и приобретается отдельно.

Применение

Узлы прохода используются в системах естественной или принудительной вентиляции зданий общего назначения. На них устанавливаются стальные воздуховоды круглого сечения.

Основное место использования УП – крыша здания, но, при большой этажности и высоте воздуховодов часто используют УП как межэтажные опорные узлы, служащие для поддержки вертикального участка воздуховода и снятия нагрузки с вентиляционных патрубков.

В зависимости от условий региона и от назначения здания выбирается определенный тип УП, имеющий максимально подходящие для данного участка параметры – клапан с ручным или механическим управлением, кольцо для сбора конденсата, утепление и т.д. Выбор определенной модели УП производится во время проектирования, но при изменениях состава вентиляционной системы или иной необходимости замена УП на более подходящий особых проблем не вызывает.

Особенности монтажа

Узлы прохода монтируются на специальные железобетонные стаканы с вмонтированными анкерами, которые проходят через крепежные отверстия в опорном фланце узла прохода и фиксируются гайками.

Под верхним фланцем устанавливается специальный хомут, к которому прикрепляются концы расчалок, дополнительно усиливающих устойчивость конструкции, препятствующих расшатыванию и появлению протечек.

Железобетонный стакан служит для компенсации угла наклона кровли – его площадка под установку УП всегда горизонтальна.

Для утепления используется минеральная вата, поверх которой укладывается слой стекловаты. Особым пунктом становится гидроизоляция узла, исключающая проникновение влаги в утеплитель, попадание на электродвигатель и на металлические детали, поскольку они в значительной степени подвержены коррозии.

Использование узлов прохода вентиляции обусловлено эксплуатационными требованиями вентиляционной системы, а также необходимостью надежного герметичного прохода сквозь перекрытия или кровлю зданий. Разработка унифицированных узлов, готовых к использованию и имеющих стандартные размеры, позволяет решать проблему более качественно, быстро и надежно.

Выбор того или иного узла производится во время проектирования здания, первичный монтаж производится при постройке, но изменение условий вентиляции, перевод помещений на другой тип деятельности или оборудования могут потребовать замены узла прохода, что осуществляется достаточно просто. В конструктивном отношении УП вполне надежное изделие, выход из строя которого может случиться лишь в исключительных ситуациях или при неправильной эксплуатации.

Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания

Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

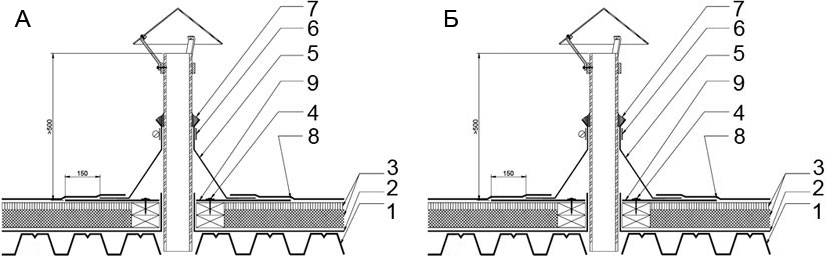

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал. На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

• толщина металла, из которого он изготовляется, составляет не менее 1,9 мм,
• диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми,
• поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021,
• размер кольца-опоры должен быть больше диаметра патрубков,
• максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Виды и устройство вентиляции кровли из металлочерепицы

Вентиляционный выход подразумевает использование металлической или пластиковой трубы. Диаметр ее должен варьироваться в пределах 30 – 100 мм.

Длина зачастую не превышает 50 см. Удаленность от конька не должна превышать 60 см. Это позволит внутреннему прогретому воздуху свободно выходить наружу.

Ниже перечислены несколько способов вентиляции подкровельного пространства металлочерепицы:

Первый метод: для нормализации температурного режима внутри вентиляционного просвета используется кровельный тип воздухообмена. С его помощью минимизируются риски образования избыточной влаги, негативно воздействующей на все деревянные элементы внутри конструкции.

Стоит отметить, что из-за перегревания внутренней поверхности перекрытия есть возможность образования наледи, блокирующей свободную циркуляция воздуха. Этот факт обуславливает низкую популярность данного способа. Кровельная вентиляция предполагает монтаж труб, оборудованных дефлектором и эластичной проходкой. Длина их должна доходить до уровня стропил.

Второй метод заключается в обустройстве вентиляции через кровлю металлочерепицы. В этом случае вентиляционные выходы будут сквозными, доходящими до чердачного помещения. По принципу работы они похожи на коаксиальные трубы.

Их конструкция предполагает наличие двух независимых контуров, способствующих постоянному выводу избыточной влаги и воздухообмену. Недостатком данного метода является его высокая стоимость.

Однако при этом значительно повышается эффективность, что в дальнейшем позволит избежать затрат на преждевременный ремонт кровельного перекрытия.

В зависимости от конструкции вентиляции, различают несколько ее разновидностей.

Карнизный продух является своеобразным входом для воздушных потоков.

Один из вариантов карнизного продуха

Может быть двух типов:

1. точечные продухи представляют собой небольшие отверстия, диаметр которых не превышает 1 – 2,5 см. Размер зависит от наклона крыши – чем он сильнее, тем меньшие отверстия необходимы. Размещаются они зачастую под желобками для слива воды. Это предотвращает возможность их промерзания и образования ледяной корки. Наружная часть защищается специальными софитами, препятствующими засорению листвой и прочим мусором;
2. щелевые продухи — это горизонтальные или вертикальные щели, ширина которых не должна превышать 2,5 см. Благодаря им поддерживается постоянная циркуляция воздуха в пространстве под перекрытием. Внешняя часть закрывается плетеной сеткой, предотвращающей засорение.

Вентилируемый конек представляет собой вентиляционный выход.

Схема работы вентилируемого конька

Он является верхней точкой системы и способствует выходу наружу паров и влаги. Бывает щелевым и точечным.

Кровельный аэратор усиливает циркуляцию воздушных потоков в требуемом направлении. Внешне он выглядит как труба длиной до 50 см.

Внутренняя часть представляет собой проход, обеспечивающий герметичность. Сверху размещается дефлектор (колпак), позволяющий предотвратить попадание мусора и листвы.

Кровельный аэратор

Преимущество данного вида в том, что монтаж может проводиться как на начальном этапе установки кровли, так и после сдачи в эксплуатацию. Аэраторы подходят для всех разновидностей перекрытий – как для мягких битумных, так и для металлических.

Фирмы, производящие кровельные материалы, выпускают и аэраторы. Ассортимент насчитывает более 50 изделий различных форм и размеров.

Разжелобки (ендова) подходят для крыш со сложной конструкцией и устанавливаются в случае образования впадин на стыке скатов.

С его помощью образуется канал для постоянной циркуляции воздушных потоков. В зависимости от специфики, разжелобки делятся на открытые и закрытые.

Универсальный способ обустройства вентиляции предполагает использование трубы, диаметр которой не должен превышать 50 см. Кроме этого, она должна быть оснащена защитным дефлектором, располагающимся на оголовке.

На сегодняшний день представлен широкий ассортимент аэраторов из пластика. Это позволяет подобрать подходящий вариант с учетом особенностей кровли, погодных условий, климата, ландшафта.

Современные аэраторы выполняются из высококачественных материалов, устойчивых к воздействию постоянного солнечного излучения и осадков, поражению кислотами. Некоторые производители обещают сохранение работоспособности систем при температурах от -50 до +90 градусов по Цельсию.

Стоимость металлических аэраторов значительно выше. Область их применения – крупные промышленные и производственные объекты.

Сборка и наладка узлов прохода

Проход через кровлю вентиляции оборудуется после того, как завершены операции по созданию воздухообменной схемы здания. При обустройстве нужны инструменты и приспособления:

• проходка;
• уплотняющий элемент, который состоит из резины или силикона;
• силиконовый герметик;
• шуруповерт;
• дрель;
• шурупы.

Сборка обычного узла производится по следующему плану:

При правильном размещении узла прохода отсутствуют впадины вокруг него. При наличии таких впадин в зимнее время года возможно образование снегового кармана, способствующего проникновению талой воды под кровлю.

Рекомендации по монтажу на разных видах кровли

Бывают ситуации, когда применение стандартного узла невозможно, так как воздуховод надо установить высоко над поверхностью или используется кровля с профилированной поверхностью. Рекомендуется в таких ситуациях использование дополнительных приспособлений:

• Металлическая втулка с опорной деталью, которая предполагает вспомогательное отверстие под нее. Гидроизоляция подкладывается под опору, а резиновое уплотнение будет находиться под кровлей.
• Длинные воздуховоды снабжают вспомогательной накладкой из материала, имеющего свойства устойчивости к действию воды.
• Широкие трубы с большим весом укрепляют растяжками, изготовленными из троса или проволоки, или подпорками.
• При наличии конструкции крыши, сделанной из бетона, следует в участки для размещения проходки устанавливать плиты из бетона с уже выполненными отверстиями под трубу.
• Требуется дополнительная герметизация узлов прохода при наличии кровли из металлочерепицы. Для этого можно применить фольгированное покрытие для закрытия стыков с кровлей.

Различные виды покрытия крыши предполагают отдельную схему обустройства зла прохода. Поэтому насчитывается много вариантов размещения прохода воздуховода.

Как установить дымоход через стену

Алгоритм установки дымохода через стену проще, чем вывод через крышу. Однако есть определенные требования по установке, которые следует знать на этапе планирования бани:

• Технологическое отверстие для вывода трубы в стене бани проделывают на высоте не менее 1,2-1,5 м.
• Горизонтальный участок трубы (от печи до внешнего поворота на вертикаль) не должен превышать 1 м. Большая протяженность этого участка приводит к значительному снижению тяги, быстрому забиванию дымохода продуктами сгорания.
• Вертикальный участок трубы, идущий вдоль внешней стены бани не должен прилегать к ней более чем на 1, 5 м. Такое же расстояние оставляют при огибании кровельного наплыва.
• Расстояние до соседних зданий при выводе трубы по улице через стену запрещено оставлять менее 1,5 м до своего строения, менее 3 м до соседской постройки.
• Для эффективного дымоудаления запрещено делать более 3 поворотов трубы с горизонтального на вертикальное положение.
• Общая протяженность вертикального участка должна быть не менее 5 метров для обеспечения эффективной тяги.
• По помещению труба не имеет теплоизоляции. После прохода через стену выводят изолированный сэндвич.

Монтаж дымохода в бане через стену осуществляют следующим образом:

• К печи, через специальный адаптер, подсоединяют сегмент с заслонкой (шевером). Заслонка, как в классической печи, регулирует уровень тяги. Полное ее перекрытие не дает теплу уходить в атмосферу после того, как печь потухла. Каждый стык обрабатывают огнестойким герметиком и стягивают специальными зажимами.
• На стену, в зоне технологического отверстия устанавливают теплозащитный экран-отражатель. Диаметр отверстия рассчитывают таким образом, чтобы стенка трубы не доходила до стены бани 45 см.
• Трубу выводят наружу, закрывая свободное пространство короба в стене теплоизоляцией. Минвату помещают в специальную металлическую сетку, которая служит механическим ограничителем.
• При выводе конструкцию продолжают тройником. Нижнее отверстие коего имеет заглушку, образуя емкость для сбора смолы и конденсата. Через это отверстие периодически дымоотвод чистят.
• Вертикальный участок ведут прямо до козырька кровли. Его огибают уголками на 45 или 90 градусов. Предпочтительнее монтировать острые углы, для плавного изгиба.
• Верх дымоотвода оформляют защитным зонтом.

Для удержания веса трубы с внешней стороны устанавливают специальные опоры. Кроме этого через 50 см на стену дома устанавливают специальные кронштейны для удержания вертикальной конструкции в недвижимом, фиксированном положении.

Рекомендуем ознакомиться: Можно ли заливать полипропиленовые трубы в стяжку?

Монтаж узла прохода своими руками

К размещению приступают после прокладки воздуховодов внутри здания, в идеальном случае – одновременно с настилом покрытия крыши. Технология предусматривает применение силиконовых или резиновых уплотнителей или герметика. Схема действий:

1. Определяется точка узла прохода вентиляционной трубы через кровлю. Последний участок воздуховода должен быть максимально приближенным к коньку без повреждения стропильной системы (смещение обрешетки допускается). На ближайшем нижнем его изгибе предусматривается крышка для удаления конденсата.

2. Проводится разметка и аккуратное разрезание покрытия с использованием шаблона. Диаметр вырезаемого отверстия превышает сечение патрубка выхода вентиляции на 30 мм, заходы за края недопустимы. Особого внимания требуют металлочерепица или профлист: материал вначале сверлится внутри обозначенной границы и только потом в него вставляют полотно ножовки, все работы ведут вручную. С аналогичной аккуратностью удаляются все слои пирога.

3. Установка нижних фланцев проходки с закреплением их со стороны чердака, протягивание и присоединение воздуховода.

4. Вставка патрубка, изолирование внутренних слоев пирога стеклотканью или минватой.

5. Укладка защитного фартука вокруг трубы.

6. Надевание юбки, прикручивание ее краев саморезами к кровле, герметизация места примыкания к трубе с помощью хомутов и уплотнителей. На крышах с мягкими и наплавляемыми покрытыми защитный колпак фиксируется герметиком.

7. Установка козырька для защиты воздуховодов от попадания мусора.

В ходе монтажа основным ориентиром служит инструкция производителя. Эти узлы нарушают целостность пирога и представляют серьезную угрозу для герметичности крыши, их нельзя размещать в местах скопления влаги или снега. При организации естественного вентилирования чердака и отсутствии воздуховодов их закладывают одновременно с остальными конструкциями, с подворачиванием слоев паро- и гидроизоляции и фиксацией их к проходной трубе липкой лентой.

https://youtube.com/watch?v=DudcmBTUJCc

При монтаже на кровли с изогнутой поверхностью особое внимание уделяется фартуку и уплотнителю, укладываемому под юбку. Форма последней должна повторять все изгибы волны черепицы или профнастила

Фартук вырезается из листа оцинкованного металла. Его верхний край заводится под коньковую планку, а нижний завершается на 35-45 см ниже точки вывода трубы на крыше. Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости.

Для зданий с плоской кровлей используются УП со стаканами из бетона. Они выводятся через специальные отверстия на плитах перекрытия, предусмотренные проектом, и герметизируются обычным цементным раствором и жидкой гидроизоляцией. Установка защитных козырьков обязательна, чем они надежнее – тем лучше.

Виды узлов прохода

• Утепленные
• Искрозащищенные. Применяются на производствах, где через систему вентиляции проходят взрывоопасные газовые и паровые воздушные смеси
• Без клапана
• С клапаном. Имеют сборник для конденсационной жидкости — кольцо, исполняющее роль желоба для стока влаги

Клапана бывают механические и ручные

Ручное управление целесообразно применять, когда вентилирование работает стабильно в одном режиме и не требуется многократно этот режим изменять. Ручное управление реализуется с помощью противовеса и тросика, которым регулируется циркуляция воздушного потока в помещении. Такое управление не сложное, имеет высокую эффективность.

Механическое управление осуществляется с помощью специального исполнительного механизма управления.

Особенности монтажа воздуховода

монтаж воздуховода

Узел прохода вентиляции состоит из таких элементов:

1. Труба воздуховода.
2. Отверстие в кровле.
3. Проходка, обеспечивающая механическую прочность конструкции и герметичное соединение деталей.

Последняя деталь представляет собой основную часть механизма.

Проведение работ по жесткой кровле

Если используется жёсткая кровля (металлочерепица, шифер или другая), работы выполняют таким образом:

1. Делается квадратное отверстие в кровле.
2. Зазор между ним и трубой заполняют негорючим теплоизоляционным материалом.
3. Выполняют подбортовку, защищающую трубу от попадания влаги от теплоизоляционного слоя.

При установке сначала монтируют нижнюю деталь, затем боковую часть. После этого устанавливают оставшуюся часть конструкции.

Обустройство перехода по мягкой кровле

переход по мягкой кровле

Такие переходы удобно делать из мягкого материала. Для этого используются специальные разновидности пластика или резины, устойчивых к высоким и низким температурам, влажности атмосферным воздействиям, влиянию солнечного ультрафиолетового излучения. Наличие мягкого гофрированного рукава позволяет обеспечить вертикальное расположение трубы на кровле, расположенной под различными углами.

Выполнение работ происходит следующим образом:

1. Производится разметка. При этом нужно предусмотреть, что отверстие должно иметь диаметр, который на 2-3 сантиметра больше, чем у трубы.
2. Вырезают отверстие в кровли. Способ выполнения работ зависит от материала, из которого она состоит. Например, при использовании профнастила дрелью делают несколько отверстий по контуру. Затем в нужных местах материал отрезают ножницами.

Нужно внимательно отнестись к работе со слоями пароизоляции и теплоизоляции. Их необходимо разрезать очень аккуратно, не нарушая структуру. Чтобы сохранить герметичность, их скотчем прикрепляют к трубе воздуховода.

При установке фартука мягкий кровельный материал устанавливают таким образом, чтобы обеспечивалась герметичность соединения. Здесь целесообразнее использовать мягкие фартуки, обеспечивая герметичность соединения наплавляя края.

Типовые варианты исполнения узла прохода вентиляции

варианты исполнения узла прохода вентиляции

Долгое время применялись узлы, имеющие упрощённую конструкцию. В неё входили следующие элементы:

1. Отрезок круглой или квадратной трубы нужного покупателю диаметра.
2. Вокруг него приварена монтажная шайба, в которой для прочности использованы рёбра жёсткости, расположенные в вертикальной плоскости.
3. Используется цементный монтажный стакан, который позволяет монтировать трубу на кровле, расположенной под различным углом наклона, обеспечивая горизонтальную площадку для установки.
4. В некоторых конструкциях перед проходом сквозь крышу сделано утолщение трубы. Оно позволяют лучше остывать воздуху, который должен выйти наружу. Такой способ позволяет снизить вероятность образования конденсата.

Существуют узлы прохода с клапаном или без него. Эта деталь необходима для того, чтобы регулировать интенсивность потока воздуха, проходящего через трубу. Может быть предусмотрено ручное или автоматическое управление.

Устройства можно разделить с учётом формы сечения воздуховода. Они бывают: круглыми, квадратными, прямоугольными или овальными. Форма выбирается в соответствии с требованиями существующей в доме системы вентиляции.

Существует большое количество разновидностей кровельных покрытий для частных домов. Часто производители предусматривают узлы прохода, имеющие подходящий дизайн.

конструкция узла прохода вентиляции

При правильном выборе конструкции можно гарантировать наличие герметичности и отсутствие конденсата. Важна не только исправность, но и наличие нужного дизайна, соответствующего оформлению крыши

Важно наличие возможности проводить аэрацию межкровельного пространства. В таких системах есть возможность выводить влажный воздух оттуда, предотвращая образование конденсата, защищая утеплитель от разрушения, а кровлю от обледенения и деформации

Рекомендуется выбирать высоту не менее той, которая у дымоходной трубы. Это поможет обеспечить стабильность тяги.

Монтаж узлов прохода

Устройство узла прохода под круглую трубу является более простым, чем под дымоход квадратного или прямоугольного сечения.

Чтобы герметично соединить кровельное покрытие и дымоходную трубу, используют специальные проходки, выпуск которых освоили производители кровельных материалов.

Такое устройство представляет собой лист из стали, на котором закреплен фартук.

Именно через этот фартук и проходит труба. Сверху на нее надевается специальная «юбка», которая закрывает стык фартука и трубы.

Для того, чтобы максимально загерметизировать узел прохода, используют термостойкую эластичную прокладку.

Кроме изделий из металла выпускаются узлы из силикона или резины.

Их очень удобно использовать, если нет возможности подобрать узел по размеру.

Такая проходка легко подрезается по месту под нужный размер.

Затем ее натягивают на трубу и плотно прижимают вокруг к кровельному материалу.

Под края изделия наносят слой герметика и закрепляют к кровельному покрытию при помощи саморезов.

Узел прохода квадратной трубы сделать намного сложнее.

Для прохода дымохода через кровлю устраивается короб между стропилами и поперечными балками, внутри которого находится труба.

Расстояние между стенками трубы и короба заполняют базальтовой ватой.

Примыкание к коробу гидро- и пароизоляции выполняется так: надрезают в форме конверта рулонный материал и на поперечных балках и стропилах закрепляют его при помощи скоб или гвоздей.

Для гидроизоляции используют герметики или ленты.

Второй способ гидроизоляции – крепление гидроизоляции непосредственно к трубе.

Видео об узле прохода трубы дымохода через кровлю.

При необходимости можно установить уплотнитель кровельного прохода.

Все эти материалы крепят при помощи скотча.

Сверху на конструкцию устанавливается прижимная планка, закрывающая место соединения.

Что еще почитать по теме?

Что нужно учитывать при выводе вентиляционной трубы на крышу

Выход вентканала на крышу выполняется так, чтобы вода не попадала под покрытие кровли

Надёжная герметизация стыка — это очень важное мероприятие. Если неправильно его осуществить, в будущем могут возникнуть проблемы из-за того, что вода будет стекать по вентиляционной конструкции в дом

Необходимые в этом случае герметики можно приобрести в любом строительном магазине.

Особое внимание следует уделить герметизации трубы в мест выхода через кровлю

Нижний конец вентиляционной конструкции, которая выходит на крышу, стыкуется с воздуховодом. Стыковка, как правило, осуществляется при помощи соединительных фланцев. Для улучшения герметичности можно снабдить выход специальным опорным кольцом. Кроме этого, непосредственно в тело трубы монтируется клапан, который будет регулировать движение воздуха.

Вентиляционные трубы на крыше монтируются при помощи вспомогательных элементов, которые предлагаются в огромном ассортименте. При желании можно проконсультироваться со специалистами, которые подскажут, какие детали выбрать, чтобы максимально упростить работу.
