Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.

Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.

Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Обустройство покрасочной камеры в гараже

Механическая вентсистема своими руками

Для реализации проекта понадобятся:

• Гараж, в котором будет размещена камера для покраски авто.
• Тепловой генератор для обеспечения быстрого высыхания красочных материалов.
• Система вентиляции для воздухообмена.

Вытяжка для гаража для покраски относится к ключевым элементам, которые позволяют заниматься таким видом деятельности. Вентиляционная система с дополнительными фильтрами обеспечивает очищение воздуха и выведения красочного тумана внутри гаражного помещения.

Вариантов тут может быть два:

• Одномоторные вентиляции, с помощью которых свежий воздух нагнетается сверху установленным агрегатом. При таком процессе красочный туман и вредные летучие вещества под давлением осаждаются вниз и устраняются с помощью отверстий;
• Двухмоторные вентиляции при которых используются два агрегата: нагнетательный мотор подает свежий воздух в помещение, отсасывающий –устраняет грязный воздух на улицу.

Самодельная вытяжка для гаража должна быть дополнена высокопроизводительным воздушным фильтром. Он защитит от пылевых частиц, химических летучих компонентов.

При монтаже вентиляции учитывают ее производительность, которая составляет не менее 20 см3/с. Установленные фильтры должны очищать воздух, который подается и выводится. С такими задачами справляются только элементы с многоуровневыми фазами очистки. При их установке учитывается давление воздуха. Именно поэтому фильтры стоит устанавливать на полу и потолке по всей длине помещения.

Вентиляция в гараже своими руками

Для правильного монтирования вентиляции надо ознакомиться с нюансами монтирования основных типов систем.

Естественная

При устройстве естественной системы придерживаются следующих принципов:

• Приточная конструкция устанавливается на наветренной стороне на расстоянии 55 см от пола.
• Вытяжка устанавливается неподалеку от места соединения потолка со стенкой. При этом она должна находиться на 15 см ниже, чем потолочный шов.
• Отверстия для выведения воздуха размещают в противоположных углах гаража на разной высоте.

Принудительная

Монтаж принудительного вентилирования является непростым процессом и поэтому лучше заранее ознакомиться с его особенностями. Чтобы своими руками установить приточный клапан, придется:

• при помощи перфоратора в одной из стен просверлить отверстие и поместить в него трубу;
• на поверхности трубы закрепить решетку, чтобы в нее не попадал мусор;
• залить монтажной пеной полость между установленной трубой и стенкой.

При прокладке воздуховодов придерживаются следующих рекомендаций:

• в противоположных стенках устанавливают трубы для вывода воздуха;
• установленные трубы соединяют с вентиляционными воздуховодами.

Организация комбинированной вентиляции гаража

С помощью комбинированной системы можно в разы улучшить циркуляцию воздуха в гараже. Установка начинается с монтирования вытяжного вентилятора, который устанавливается на крыше. Также его можно разместить на одной из стен помещения.

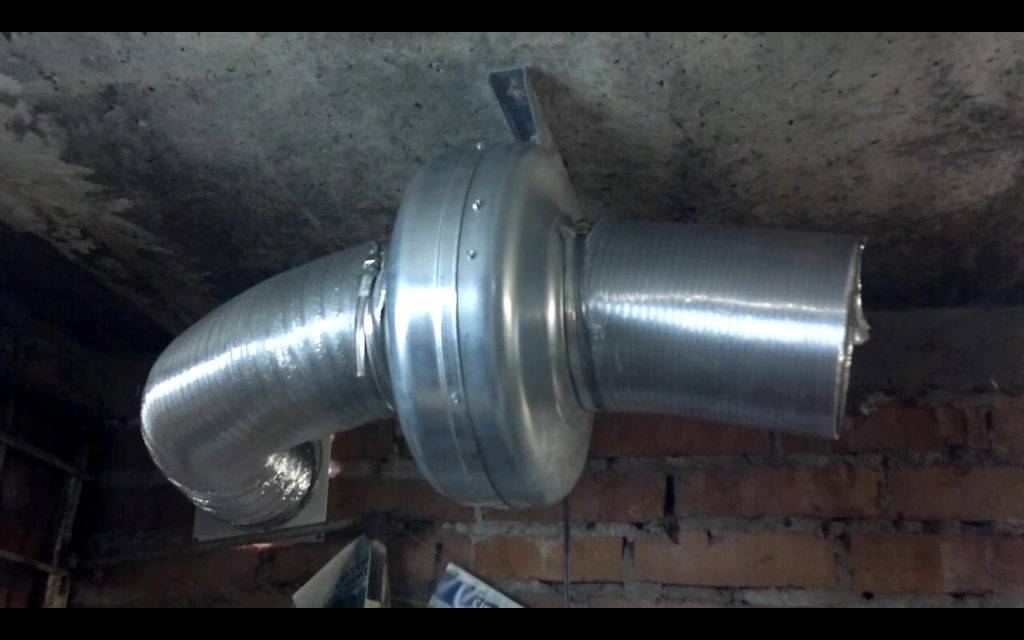

Когда вентилятор будет установлен, в стене на высоте 60-70 см делается отверстие для поступления воздуха.

Вытяжка в подвале

Если в гараже имеется смотровая яма или подвал, придется устанавливать дополнительную вытяжку.

Сделать вытяжку в погребе просто, если заранее ознакомиться с нюансами ее монтирования. Чтобы улучшить в подвале циркуляцию воздуха, достаточно вмонтировать в потолок приточную трубу, конец которой выводится на улицу. Ее внутренняя часть должна углубляться внутрь всего на 25-35 сантиметров.

Вытяжная труба устанавливается в другом углу, она также должна выводиться на улицу. Чтобы повысить эффективность вентиляции в погребе, устанавливают дефлектор. Приспособление используется для усиления вытяжки воздуха из помещения при сильном ветре.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Светильники и теплообменники для покрасочной камеры

Система освещения такой камеры имеет четырехточечные источники света, а их количество тоже влияет на цену. Светильники используют только специальные лампы Филипс ИП65. Все оборудование камеры в общей сложности потребляет электроэнергию около 13 кВт. При этом послепокрасочная и промежуточная сушка кузова автомобиля могут проходить при максимальной температуре 80 градусов.

Эту камеру нельзя назвать сложной или идеальной по части комплектации, собирается конструкция в России из того, что удалось раздобыть во Франции, Германии и в основном, в КНР. Фирменная покрасочная станция китайской компании Guangli будет стоит около 3 млн рублей, а итальянская или немецкая камера может быть куплена по акции минимум за 6-7 млн.

Примерный план постройки покрасочно-сушильной камеры для автомобилей будет выглядеть примерно следующим образом.

1.  Устройство силового каркаса в соответствии с планом и чертежами. Рассматривается в индивидуальном порядке.
2. Планирование помещений по размещению оборудования, входов, выходов и аварийного выхода
3.  Устройство ворот покрасочной камеры.
4.  Устройство необходимого подполья для циркуляции воздуха и сбора влаги;
5.  Изготовление металлической обрешетки.
6. Отделка стен специальными панелями с антибликовыми термостойкими покрытиями.
7. Устройство системы вентиляции, системы фильтрации воздуха.
8.  Изготовление двойного потолка и размещение там воздуховодов.
9.  Устройство нескольких поясов освещения.
10. Установка системы обогрева по одной из многих схем.
11.  Установка и настройка системы автоматики, которая следит за температурным и влажностным режимом камеры во время покраски.

Одиннадцать очень сложных этапов, в каждом из которых можно сэкономить самый минимум. Но главная неприятность в том, что все свои ошибки и просчеты в конструкции покрасочной камеры, особенно если она собирается по наитию и в первый раз, могут свести на нет все усилия и сделать работу экономически нерентабельной или с низким уровнем качества.

Камера для покраски авто — штука очень дорогая, но она в любом случае себя окупает. А качество инструмента и надлежащие условия для работы — главное для мастера и экономить на этом нельзя.

Строим покрасочную камеру своими руками

Перед тем, как начать делать камеру для покраски авто своими руками, рекомендуется первоначально изучить соответствующую информацию, ознакомиться с требованиями к материалам и освещению. И лишь схему вентиляции рекомендовано оформлять в присутствии профессионала, так как ошибка расстановки фильтров негативно повлияет на работу всей системы.

Выбор материала для покрасочной камеры

Главный критерий выбора материала для покрасочной камеры – стойкость к повышенным температурам. Чаще для основы выбирают сэндвич-панели или металлический каркас. Второй вариант – более трудоемкий и привередливый. В качестве утеплителя чаще используют пенопласт (легко возгорается), пенополиуретан (разрушается под ультрафиолетовым излучением) или минеральную вату (скатывается).

Отделка стен и пола

Пол покрасочной камеры включает в себя решетку с расположенной внизу системой фильтров. Однако настоящее покрытие требуется только на площади, где планируется покраска. Также под решетками требуется углубление до одного метра, стенки которого рекомендовано залить бетоном. Если нет возможности организовать подобный погреб, рекомендуется ограничиться металлическим поддоном около 30 сантиметров глубиной. Это нужно для создания условий для установки фильтра.

Когда обустройство закончено, стоит переходить к покраске стен. Специалисты советуют отдать предпочтение порошковой краске белого цвета – на таком фоне лучше видны неточности покраски.

Обустройство вентиляционной системы

Покрасочная камера нуждается в оснащении двумя фильтрами для воздуха: на входе и на выходе. Первая фильтрация предназначена для клининга нагнетаемого в бокс воздуха от мелких частиц пыли. В редких случаях используется техника двойной очистки, где один фильтр задерживает крупные элементы чистки, а дальше происходит тщательная очистка от микроэлементов. Единственная задача фильтра на выходе – очищение от лакокрасочных взвесей.

Освещение

Освещение в покрасочной камере имеет важное значение. При несоблюдении стандартов установки света резко меняется цвет окрашенного автомобиля, ведь при неправильном освещении сложно подобрать нужный оттенок

Рекомендуется использовать лампы дневного света, они отличаются экономичностью, при этом отсутствует мерцание. Также требуется грамотно расположить источники света. Светильники рекомендуется закреплять как на потолке, так на стенах, чтобы обеспечить полную подсветку.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Особенности гаражной вентиляции

На заре автолюбительства машины нуждались в огороженном укрытии для выполнения текущего ремонта. Позже автомобили стали ценностью, требующей защиты от угона – надежного гаража с защищенным от проникновения периметром.

Опыт прежних поколений автовладельцев требует оберегать машину, хранить ее вгаражном боксе.

Но гараж хорош, если в нем имеется вентиляция. Заезжая на автостоянку после многокилометрового путешествия по дождливым и заснеженным трассам, автомобиль привозит с собой влагу. Помещение для машины традиционно невелико – влага быстро насыщает его атмосферу.

И если объем влажного воздуха в гараже не сменять 6 раз в час (лучше 10 раз), то авто непременно заржавеет.

СНиП 21-02-99 устанавливает зимнюю температуру хранения машины в размере +5оС, если бокс отапливается. К слову, данный СНиП позволяет также не отапливать помещения гаража.

Комфортная для автовладельца температура (например, +15оС) в зимнем гараже «некомфортна» для машины из-за таяния наледи и снега, налипших на нее.  Рациональнее придерживаться нормативных 5оС.

Норматив воздухообмена в гараже устанавливается по ОНТП 01-91 в объеме от 150 м3/ч на каждое машиноместо. Внешне задача несложная – определить диаметр воздуховодов, выставить один на приточку, второй на вытяжку и обновление атмосферы происходит.

Однако в условиях холодного климата России приточно-вытяжную систему в помещении закрытой автостоянки нужно проектировать пристальнее.

Для равномерной вентиляции гаражного помещения круглый год наиболее подходит комбинированная система. Она не зависит от погоды и температуры на улице

Функции вентиляционной системы

Вентиляция в гараже для покраски транспортных средств выполняет несколько задач. Сфера её воздействия распространяется на внутреннее пространство помещения (пол, потолок, стены), людей и объект обработки.

Система вентиляции выполняет следующие функции:

1. Многоступенчатая очистка подаваемого извне воздуха. Недопустимо, чтобы на автомобиль для покраски попадала пыль и мусор. На приточном канале установлено 3 фильтра — грубой, средней и тонкой очистки. Приточный узел располагается на потолке над обрабатываемым объектом.
2. Нагревание внутреннего пространства. Окрашивание производится при температуре +30…+85 °C. Нагревательное оборудование оснащено датчиками, реле и дистанционным управлением. Это позволяет переводить его в нужный режим на разных стадиях работы. Нагреватель устанавливается в канале перед фильтром средней очистки.
3. Удаление покрасочного тумана и продуктов жизнедеятельности. Вытяжное отверстие располагается под днищем машины. От него к находящемуся в нижней части стены вентилятору проходят каналы, по которым удаляется загрязнённый воздух. В конечной части каналов установлены фильтры, на которых оседают вредные вещества.

Система устроена таким образом, что нисходящий поток чистого воздуха охватывает машину, собирает взвешенные частицы и всасывается в вытяжное отверстие. Так достигается изоляция объекта от грязи и удаление излишков лакокрасочных материалов.
