Дефлекторы для вентиляции: изготовление, устройство, расчет турбодефлектора

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

  • лист оцинкованной или нержавеющей стали;
  • болты, заклепки, хомуты и гайки;
  • электрическая дрель;
  • ножницы для работы по металлу;
  • линейка, карандаш и циркуль;
  • чертило;
  • сварочный аппарат;
  • несколько листков картона;
  • обычные ножницы.

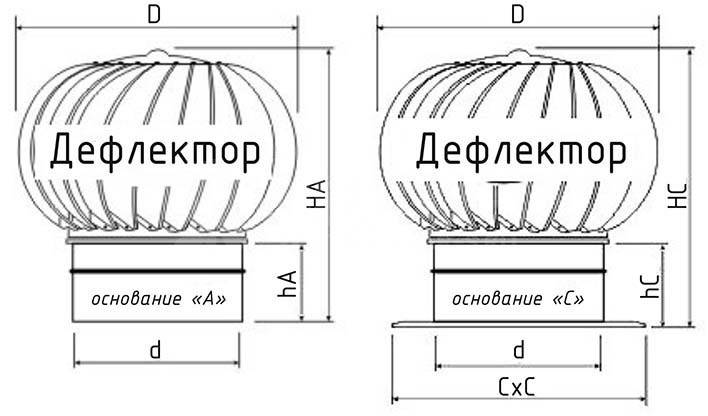

На фото ниже можно увидеть чертеж турбодефлектора.

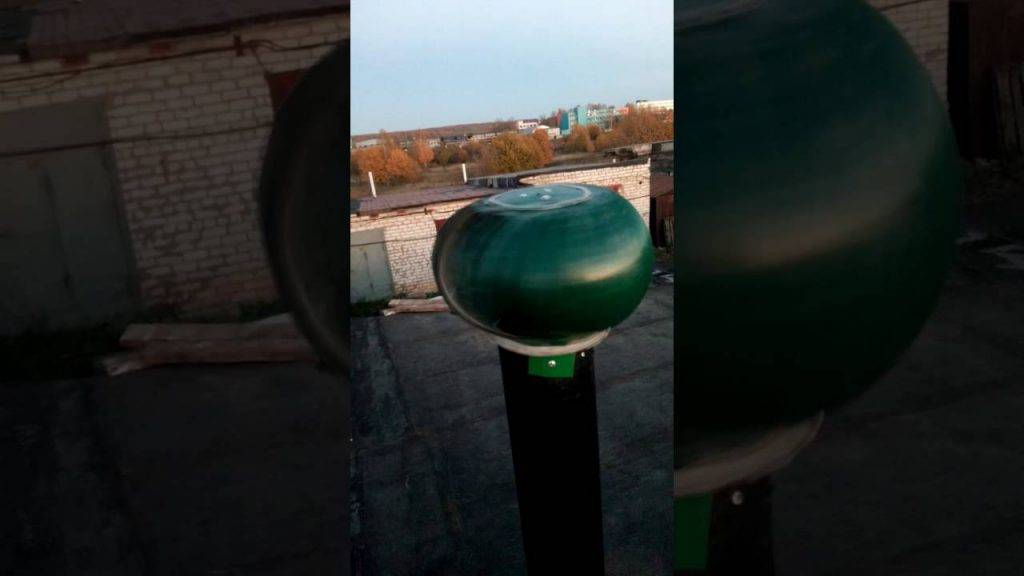

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Когда турбодефлектор сделан, можно приступать к его установке. Он монтируется на дымоходную трубу. Нижняя часть надевается на трубу и фиксируется болтами. Это надежное крепление, которое будет удерживать конструкцию на месте.

Цена

Стоимость ротационной турбины напрямую зависит от размеров присоединительного канала и материала, из которого она сделана. Турбодефлекторы из оцинкованной стали стоят дешевле, чем модели, произведённые из нержавейки. Средняя цена оцинкованной ротационной турбины ТД-110 начинается от 2200 рублей, а нержавеющей от 3400 рублей.

Турбодефлектор экономит значительное количество электроэнергии и помогает держать комфортную температуру в помещениях. Ротационная турбина решает проблему с излишней сыростью и затхлостью воздуха даже в больших многоэтажных зданиях, выводит пыль и пары вредных веществ. Благодаря постоянному движению активной головки полностью исключается вероятность опрокидывания тяги. Уже в первый год использования турбодефлектор окупает себя за счёт экономии электроэнергии.

https://youtube.com/watch?v=atVg38N10Wo%3F

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

  • Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
  • Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
  • Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Ценность именно турбированного дефлектора

Вентиляция без электричества с применением турбодефлектора эффективнее в 4 раза по сравнению с другими моделями этого устройства. При этом работает система по простому принципу: активная головка под воздействием ветра крутится, обеспечивая динамичную циркуляцию воздуха.

Вариант самодельного дефлектора для гаражной вентиляции

Турбина вращается только в одну сторону, обеспечивая интенсивность обращения воздушного потока и препятствуя образованию обратной тяги. Находящийся в вентканале воздух разрежается и происходит вытягивание газов, пара, влаги, избыточного тепла, пыли из подкровельного пространства, а также из внутренних помещений здания.

Установка

Правила монтажа вентиляционных дефлекторов отображены в нормативном документе СНиП 41012003, в котором указаны их допустимые размеры и высота места крепления. Место соединения дефлектора с шахтой может быть:

  • фланцевым – готовое круглое или квадратное изделие с отверстиями для болтов, обеспечивающее герметичность соединению;
  • прямоугольным – применяется в случае квадратного основания дефлектора;
  • круглым – самым распространенным, ввиду более частого применения круглого типа основания.

Рекомендации по установке:

  • вентустановка должна быть доступна для воздушных потоков различного направления;
  • высота конструкции должна превышать высоту конька кровли на 1,5 м. (оптимальная высота для лучшего КПД);
  • не устанавливаться в зоне аэродинамических теней (глухое пространство между зданиями с образованием крутящихся воздушных потоков).

Поставляться дефлекторы могут как в собранном, так и в разобранном состоянии, поэтому перед установкой следует сначала собрать его.

Сделать это возможно своими руками всего в несколько шагов:

  • нижнюю часть установить на вентотверстие, закрепить его болтами или гайками;
  • далее крепится диффузор (с помощью хомута);
  • крепление колпака с обратным конусом или без, с помощью кронштейна.

Но если совпадение по каким-то причинам проблематично, то имеющееся отверстие возможно уменьшить с помощью заранее раскрученной и намотанной на него проволоки из стали.

На что обратить внимание

  • Так же дефлектор должен отвечать всем параметрам конструкции, принятым в документе ТУ 36233780.
  • Если предполагается выброс агрессивных воздушных масс, то не используется дефлектор из оцинкованного железа.
  • Для уменьшения тяги во время сильного ветра целесообразным будет установка задвижки перед дефлектором.
  • Предварительный просчет температуры воздуха из вентотсека позволит правильно подобрать материал, из которого изготовлена установка.

Ремонт

За правильным функционированием вентсистемы, как и любого прибора, следует следить.

О неисправности системы расскажут:

  • запах сырости, гнилостности, прения;
  • появление грибковых поражений плесени в соответствующих местах с повышенной влажностью (за раковиной, в ванной, за шкафами, тумбами столов), так и на открытых местах (на стенах, потолках);
  • образование конденсата (на окнах, стенах, поверхности мебели);
  • сырость и прохлада — особенно чувствуются по хранящимся в помещении вещам;
  • трудности поступления кислорода и, соответственно, затруднение дыхания;
  • сама система может издавать гул или глухие хлопки, источать горелый запах.

От качественной работы всей вентиляционной системы зависит не только внутренний микроклимат помещения, но и безопасность нахождения в нем, ведь продукты сгорания могут начать скапливаться и провоцировать осложнения в работе дыхательных путей.

Если вы заметили появление данных признаков, необходимо провести диагностику, выявление и устранение причин выхода из строя вентиляции.

Диагностика неисправностей

Несомненно, обращение к услугам специалиста в данном вопросе является наиболее приоритетным.

Но возможно провести и предварительное диагностирование с помощью одного из способов:

  1. в одной из комнат приоткрывается окно/форточка. А к решетке вентиляции подносится бумажный лист. Он засасывается и удерживается на решетке при нормальном функционировании.
  2. Чтобы получить более точный результат, поможет использование специального прибора – анемометра. С его помощью производят замер скорости воздухопотока. Соотнеся его с диаметром шахты, получают точный расчет потока из данных специальной таблицы. Или с помощью формулы: Q = V * S * 360 V – показания анемометра; S – площадь вентотверстия; Q – объем проходящего потока.

Полученный результат сравниваем с принятыми нормами циркулирования:

  • в кухонном помещении – 60 куб.м/час.;
  • в ванной и туалетной комнате – 25 куб.м/час.

Теперь перейдем к рассмотрению наиболее часто встречающихся причин поломок, это:

  • неправильный монтаж установки;
  • несоответствующая эксплуатация;
  • игнорирование профилактических мероприятий;
  • механические повреждения;
  • процесс коррозии;
  • снижение износостойкости;
  • образование пробки из мусора;
  • компрессор недостаточной мощности или его поломка;
  • неэффективность фильтров и др.

Перечисленные причины могут привести к выходу из строя вентсистемы и нарушению всего циркуляционного процесса.

Своими силами рекомендуется проводить лишь мелкий ремонт, профилактику и очищение стенок вентшахты, без серьезного вмешательства и демонтажа конструкции.

Достоинства и недостатки турбодефлектора

В пользу использования турбины можно привести следующие аргументы:

  1. Быстрый обмен воздуха. Вращающаяся голова турбины способствует быстрому воздухообмену в вентиляционной шахте, препятствует образованию обратной тяги, защищает пространство кровли от скопления конденсата. Эффективность работы ротационного устройства гораздо выше, чем обычного дефлектора.
  2. Не потребляет электрическую энергию, в отличие от электровентиляторов, а работает благодаря силе ветра. Это ставит турбодефлектор в ряд экономически выгодных устройств.
  3. Средний срок службы при регулярном обслуживании и правильном монтаже — около 100 тыс. часов или 10 лет, модели из нержавеющей стали могут служить до 15 лет. Это в три раза дольше, чем время работы вентиляторов.
  4. Защита от осадков. Препятствует попаданию в вентиляционные каналы снега, града, дождя. Может использоваться в регионах с сильными и частыми ветрами.
  5. Компактная и легкая конструкция. Устройства с диаметром основания больше 200 мм весят значительно меньше, чем дефлектор ЦАГИ. Модель самого большого размера (680 мм) весит всего лишь около 9 кг, в противовес ему дефлектор ЦАГИ с тем же диаметром основания может весить около 50 кг.
  6. Легкий монтаж не требует специальных знаний и навыков.

Достоинств у турбодефлектора для вентиляции, несомненно, много, но существуют и недостатки.

Против его применения говорят такие факты:

  • Устройство достаточно дорогое по сравнению с обычными дефлекторами.
  • Неблагоприятные атмосферные условия, такие как отсутствие ветра, повышенная влажность и отрицательные температуры могут привести к полной остановке. При этом нужно отметить, что обледенению подвижные турбины подвергаются все же в значительно меньшей степени.
  • Дефлектор нельзя использовать как основное средство для удаления загрязненного воздуха в помещениях с повышенными требованиями к вентиляции: в медицинских лабораториях и на производствах, работа которых связана с химическими и взрывоопасными веществами.

Цена ротационного дефлектора довольно высока по сравнению со статичными устройствами, зависит от используемого материала для изготовления — нержавейки, стали с полимерным покрытием, оцинкованной стали.

Но эффективность работы окупает все затраты.

Изготовление простейшего прибора своими руками

Несмотря на сложность конструкции сделать дефлектор своими руками сможет каждый домашний мастер. Достаточно только иметь необходимые инструменты и материалы. Для самостоятельного изготовления этого устройства понадобится:

  • Лист плотной бумаги или картона.
  • Лист оцинкованного металла.
  • Чертеж дефлектора с расчетами относительно диаметра трубы.
  • Заклепочный пистолет.
  • Ножницы по металлу.
  • Дрель с набором сверел.
  • Маркер или чертилка.

После подготовки инструмента, материала и средств индивидуальной защиты(очки, перчатки), можно приступать к изготовлению вентиляционного дефлектора своими руками.

  1. Прежде всего, следует перевести контуры изделия с чертежа на металл. Должны быть развертки всех основных частей устройства: колпак, диффузор, внешний цилиндр, стойки.
  2. После этого, нужно вырезать все части устройства, по полученной выкройке.
  3. Соединить все части устройства, согласно чертежу или эскиза, при помощи заклепочного пистолета.
  4. Соединить две части дефлектора с помощью стоек, вырезанных из того же металла.

После изготовления можно устанавливать дефлектор на оголовок трубы, тщательно закрепив его с помощью хомутов.

Совет: Дефлектор создаст дополнительную тягу в каналах только в том случае, если все его детали будут выполнены по определенным размерам. Следует помнить, что установку следует проводить, работая на высоте, поэтому лучше это делать вдвоем и со страховкой. Если вы не уверенны в своих силах обратитесь к профессионалам, которые имеют опыт в изготовлении и установке этих нужных приборов.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

  1. Медь
  2. Оцинкованная сталь
  3. Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

  • Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
  • Металлические заклепки или болты.
  • Бумага или плотный картон для создания чертежа будущего изделия.
  • Ножницы для резки по металлу.
  • Дрель и сверла по металлу.
  • Заклепочник.

Этапы создания

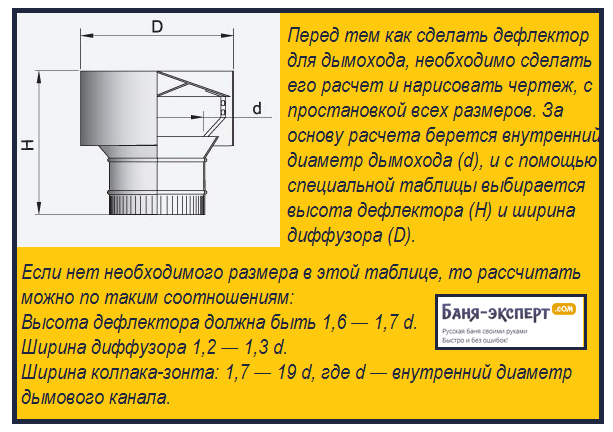

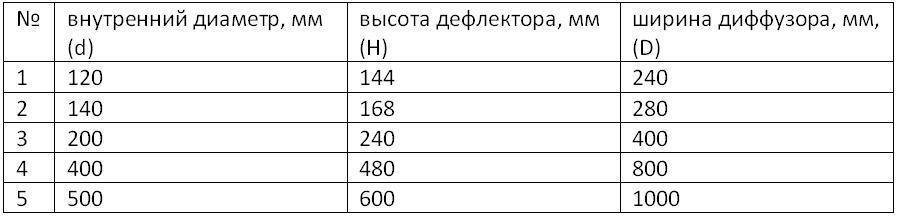

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

  • Высота конструкции должна составлять примерно от 1, 7 диаметра.
  • Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
  • Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

Плюсы и минусы

Рассматриваемые турбины имеют уникальные свойства. Изделия подходят для создания вытяжки и дымоходов газовых котлов лучше, чем другие приборы.

К их плюсам можно отнести:

  1. Срок эксплуатации — до пятнадцати лет.
  2. Простое обслуживание и экологичность.
  3. Красивый внешний вид, позволяющий применять изделие на жилых домах.
  4. Стойкость к сильном потокам воздуха. Компоненты прибора соединены качественно. Даже сильные потоки воздуха не сдвинут его с места.
  5. Хорошо выводит влагу. Предупреждает возникновение капель конденсата на крыше и стенах сооружения.
  6. Верхняя часть турбодефлектора подвижная. Она лучше разряжает воздух и не позволяет нагреваться зданию. Изделия снижает расходы на отопление и кондиционирование.
  7. Прочность. Рассматриваемая продукция делается из оцинкованной стали или алюминиевых сплавов.
  8. Не допускает проникновения в дымоходную конструкцию дождя, снега или мусора.
  9. Не потребляет электроэнергию. Прибор функционирует за счет воздействия силы ветра.

У изделия есть и минусы. В безветренных условиях головка прибора не будет крутиться. А это негативно отразиться на показателях тяги. Если головка прекратила свое движения зимой в период выпадения снега или дождя, она может примерзнуть. В этом случае, прибор прекратит свое вращение. Поэтому придется лезть на крышу и удалять с него излишки влаги. Это позволит восстановить его функционирование.

Как работает естественная вентиляция

В основе естественной вентиляции лежит принцип, по которому воздух всегда движется в область более низкого давления, а теплый – всегда стремится вверх. Для организации такого воздухообмена между улицей и помещением создают отверстия. Это могут быть окна или приточные клапаны, а в нежилых помещениях, таких как цоколь или подвал, – просто отверстия. Они служат точкой притока воздуха.

В случае с цоколем через отверстие пропускают трубу дефлектора. Ее выходное отверстие оказывается выше точки притока. Это значит, что около отверстия давление будет ниже, чем около притока. В результате воздух будет стремиться пройти от точки притока к отверстию дефлектора. Так обеспечивается естественный воздухообмен в помещении.

Как работает естественная вентиляция

Обратите внимание: в зимнее время естественная вентиляция работает лучше, поскольку чем больше разница между температурой внутри помещения и на улице, тем выше тяга. По похожему принципу работают флюгеры, но они предназначены для установки на кровле

Для усиления тяги их располагают на дымовой трубе печи или камина

По похожему принципу работают флюгеры, но они предназначены для установки на кровле. Для усиления тяги их располагают на дымовой трубе печи или камина.

Отличие от принудительной вентиляции

Принудительную вентиляцию считают более стабильной и продуктивной. Ее главная особенность – наличие вентиляторов, которые используются для создания воздушного потока.

Производительность этих устройств в незначительной степени зависит от погоды, чем и объясняется более высокая эффективность искусственной вентиляции. При смене температуры или давления всегда можно отрегулировать скорость вращения вентилятора, добавив или уменьшив объем прогоняемого воздуха.

Принудительная вентиляция рекомендована для тех объектов, где предъявляются высокие требования к поддержанию нормального воздухообмена. Это касается:

Турбодефлектор своими руками

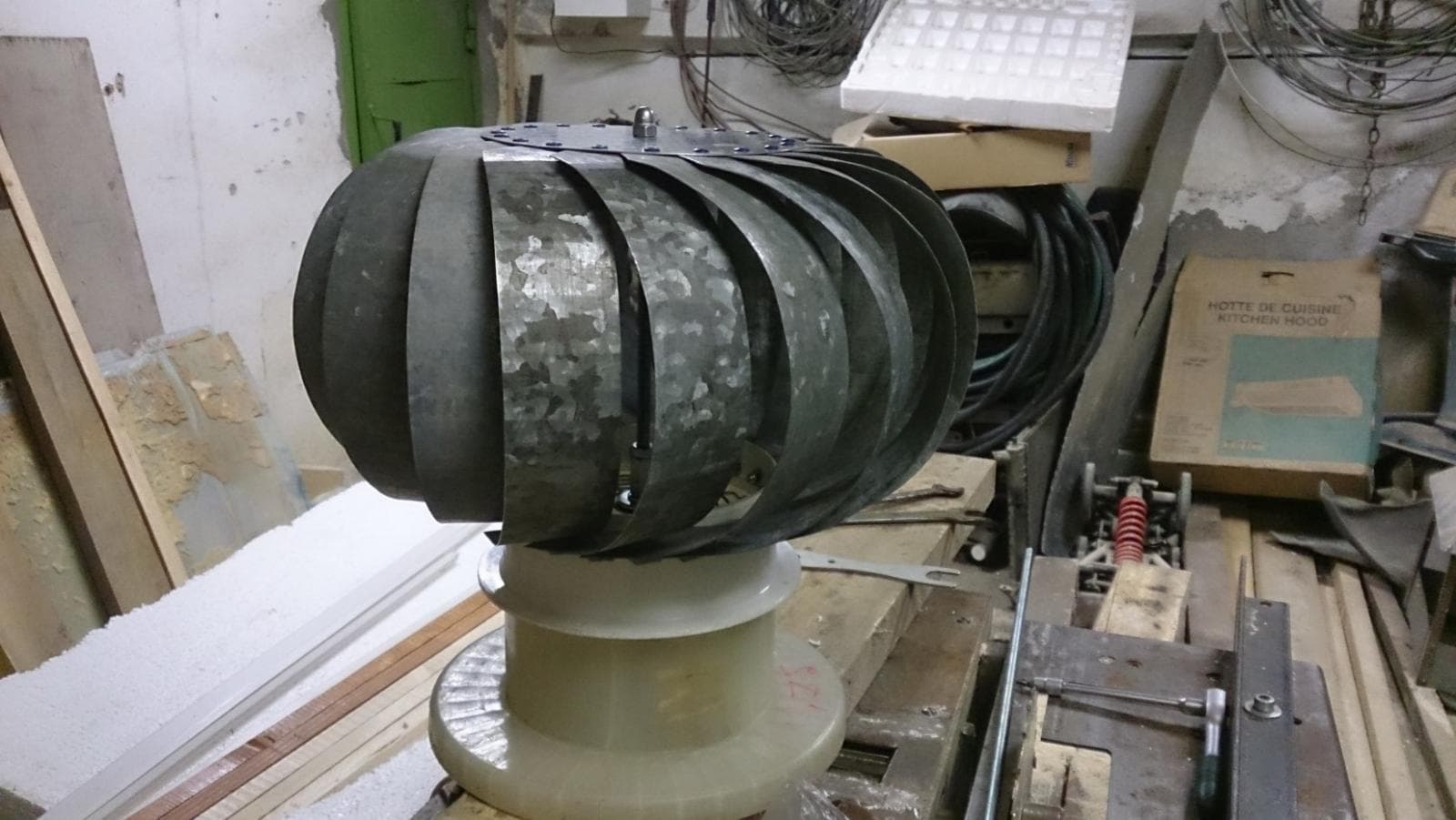

Чертежи для турбодефлектора Есть 2 варианта самодельного турбодефлектора, который без труда конструируются собственноручно. В первом случае корпус делается из металлической емкости в форме цилиндра. Лопасти вырезаются из стенок, их нужно отогнуть наружу. На поворотной оси устанавливается корпус без применения подшипников. Основание делается из куска металлической трубы подходящего диаметра. Установка крепится к выходу вентиляции хомутом. Конструкция уступает по внешнему виду заводским моделям, поэтому ставится на хозяйственных постройках.

Второй вариант делается с использованием чертежа турбодефлектора, который переносятся на картон, детали вырезаются ножницами. На металл части переносятся с помощью готовых выкроек. Перед скреплением между собой делается примерка и подгонка. Для соединения используются саморезы, болты с гайками и металлические полосы. Диаметр кольца измеряется по месту установки, вал и втулка изготавливаются из одного металла.

Чертежи

Вначале проводится расчет потребности, затем делаются чертежи, которые можно скачать в интернете. Чертеж имеет значение, если ограничено количество листовой стали. Так детали будут располагаться компактно и не потратится лишняя площадь. Вырезанные детали составляются в макет для проверки точности размеров.

Рассчитать потребность в устройстве можно по формуле N = V / P, где:

  • N — число дефлекторов;
  • V — вентилируемый объем;
  • P — производительность устройства (есть в техническом паспорте).

Вентилируемый объем рассчитывается произведением объема комнаты на требуемый воздухообмен.

Существующие типы дефлекторов

На сегодняшний день существует огромное количество различных конструкций таких приборов. Среди них, наиболее востребованными моделями являются:

  • ЦАГИ – эффективное и простое конструктивно устройство перенаправления ветра.
  • Григоровича – также очень популярная конструкция дефлектора.
  • Н-образный прибор для эффективного увеличения тяги в вентиляционных и дымовых трубах.

Кроме того, часто используются различные конструкции открытых дефлекторов как на оголовках вентиляционных, так и дымовых труб.

  • По форме навершия устройства.
  • Вращающийся (роторный или турбинный).
  • Дефлекторы-флюгеры.

Кроме такого распространенного материала как металл, эти устройства изготавливают из пластика. Дефлектор вентиляционный пластиковый менее долговечный, чем его стальной аналог, но имеет более низкую стоимость и более утонченный внешний вид.

Именно поэтому пластиковые приспособления украшают вентиляционные шахты большинства частных домов. Но у него, кроме срока службы, есть еще один серьезный недостаток. Пластик не выносит высоких температур, поэтому его использовать на дымоходах не рекомендуется.

Флюгеры – дефлекторы, обычно, устанавливают на дымовые трубы, но и для вентиляционных систем они вполне пригодны. Воздушный поток, проходя через систему козырьков и щелей в корпусе изделия, перенаправляется благодаря чему над трубой создается зона пониженного давления. Следует напомнить, что флюгер имеет такую конструкцию, которая позволяет постоянно быть повернутым этому аппарату, рабочей стороной к ветру.

Вращающийся дефлектор вентиляционный благодаря своей конструкции не только усиливает тягу в вентиляционной шахте, но и эффективно защищает его от различного мусора и насекомых. Этот прибор, как правило, имеет шарообразную форму, поэтому выделяется среди всех оригинальным дизайном.

Существует еще один оригинальный тип вентиляционного дефлектора – ротационный, или как его еще называют турбинный. Это устройство преобразует энергию воздушных потоков во вращательное движение турбины, которая закручивает воздух, по принципу торнадо, тем самым создается увеличение тяги в воздуховоде. Этот аппарат показывает прекрасные результаты даже в теплое время года, создавая тягу в системе вентиляции.

Изготовление дефлектора Григоровича своими руками

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

  • Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
  • Металлические заклепки или болты.
  • Бумага или плотный картон для создания чертежа будущего изделия.
  • Ножницы для резки по металлу.
  • Дрель и сверла по металлу.
  • Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

  • Высота конструкции должна составлять примерно от 1, 7 диаметра.
  • Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
  • Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Виды турбодефлекторов

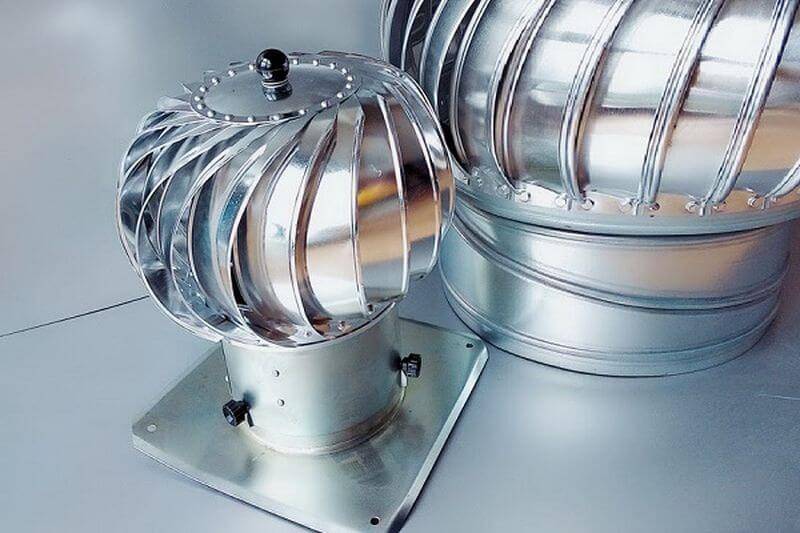

виды турбодефлекторов

Существует большой выбор вращающихся оголовков на дефлекторах. Каждый вид эффективно действует в определенных условиях и отличается своими техническими особенностями. Разница есть даже между турбодефлекторами без видимых внешних отличий.

Виды дефлекторов:

  • ЦАГИ – изделия с расширенным вентканалом;
  • Колпак-флюгер;
  • Грибок Волпера циллиндрической формы;
  • Турбодефлектор с круглой вращающейся насадкой.

На верхней части некоторых видов устанавливаются железные зонтики. Такие элементы не улучшают тягу, они предназначены только для защиты от дождя.

работа турбодефлектора

Форма открытых изделий:

  • Плоские;
  • Двускатные;
  • Со съемной крышкой;
  • Полукруглые.

Отличия по принципу работы:

  • Ротационные;
  • Турбинные;
  • Дефлекторные.

Дефлекторы для кондиционеров выглядят, как отражающий экран, сдерживающий воздушный поток. Турбины отличаются по материалу изготовления деталей и диаметру соединительного основания.

По материалу изготовления

виды турбодефлекторов по материалу изготовления

Выбор материала определяется имеющимся бюджетом и отдельными предпочтениями. В некоторых турбинах используются пластиковые элементы, которые нормально взаимодействуют с влагой и химическими компонентами осадков.

Распространенные материалы:

  • сталь оцинкованная, хромированная или с матовым покрытием используется для создания бюджетных моделей;
  • нержавейка в 2 раза дороже, для изменения ее цвета используются порошковые краски;
  • конструкционный металл покрывается полимерным составом, чтобы цвет совпадал с кровлей или фасадом здания;
  • твердые и крепкие соединения углерода и железа используются для изготовления пластичных листов.

Важно! Горячая оцинковка металла нужна для защиты от ржавчины. Такой способ обработки очень надежный

Материал погружается в электролитную ванну или обрабатывается током, чтобы наполнить поверхность молекулами хрома. Визуальные качества дефлекторов в результате улучшаются, и повышается их стойкость к внешнему воздействию.

По диаметру присоединительного кольца

Ширина посадочного места видна на маркировке и в паспорте турбодефлектора. Изготовленные конструкции имеют шаг увеличения 5 мм для размеров от 100 до 200 мм.

Более широкие стандартные основания: 250 мм, 300 мм, 315 мм, 400 мм, 500 мм, 600 мм, 680 мм, 800 мм.

Изделия нестандартных размеров производятся по индивидуальному заказу. Максимально допустимое отличие в диаметрах крепления и трубы – 15%.

Турбодефлекторы ставятся на выходную часть трубы. Их форма бывает круглая и квадратная. Для вентканалов из каменной кладки или кирпича нужны турбины с прямоугольным основанием, переходящим в круглое.

Особенности монтажа

Заводской турбодефлектор – конструкция цельная, уже готовая к установке. В ней есть активная подвижная верхняя часть и основа, включающая подшипники с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.


Дефлектор с полимерным защитным покрытием

В завершение хотим отметить, что ротационные дефлекторы в своем сегменте являются самыми дорогостоящими. При этом потребителю предлагается выбрать подходящую конструкцию из нержавейки, оцинковки или конструкционной стали с защитным полимерным покрытием, цвет которого может подбираться под фасадное оформление. Безусловно, вид материала из которого произведен дефлектор отражается на его стоимости.

Метки: вентиляционный, дефлектор, рука, свой, чертеж

« Предыдущая запись

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг, №№ОписаниеИллюстрация
Шаг 1.На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.

Чертеж

Вырезанные из бумаги детали

Шаг 2.Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.

Подготовка к раскрою

Шаг 3.Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4.В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5.Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.

Свернутая заготовка

Шаг 6.Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.

Заготовка-конус

Шаг 7.Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.

Крепление полос

Загиб полосок

Шаг 8.При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
