Правила выбора регистратора видеонаблюдения

Гибридные видеорегистраторы

На предприятиях, где видеонаблюдение установлено давно, существуют проблемы совместимости аппаратуры. Когда-то эти предприятия были лидерами в применении современных систем безопасности, но с развитием технологий выбыли из рейтинга.

Установленная в прошлые годы аппаратура морально устарела, но далеко не выработала ресурс и не окупила свою стоимость. В то же время система расширяется, устанавливаются современные цифровые видеокамеры

В этой ситуации стоит обратить внимание на гибридные видеорегистраторы, которые принимают, архивируют и записывают видеосигналы как с аналоговых, так и с цифровых видеокамер

Системы могут иметь различные параметры. Это может быть видеорегистратор на 16 камер видеонаблюдения, или на 8, или на 4 камеры, некоторые из которых – аналоговые.

Аппаратура для записи и воспроизведения видеоизображений высочайшего качества, использующая достижения современных технологий, относится к стандарту HD-SDI. На вход приходит несжатое изображение. Оно может отображаться в режиме реального времени, на мониторе, без перекодировки, в отличном качестве, а может записываться и сохраняться в формате с высоким разрешением.

Описание аналоговой камеры

Аналоговые камеры стоят значительно дешевле цифровых

Несмотря на развитие технологий и появление IP-видеокамер с их уникальными возможностями, совсем отказываться от аналоговых камер оказалось невыгодно. Низкая стоимость и хорошее качество передаваемой картинки позволяют использовать аналоговые варианты для охраны небольших или средних по величине объектов.

Производители этих систем со временем перешли от стандартного разрешения к более качественным показателям. Современные модели мониторов позволяют получать картинку в высоком разрешении Full HD и отказаться от устаревших стандартов D1 и 960H. Компании, изготавливающие охранное оборудование, предлагают сегодня три новых стандарта аналогового наблюдения в видеоформате: HDCVI, HDTVI и AHD.

Необходимость в использовании аналоговых камер объясняется большим количеством развернутых систем этого типа. Их отличие от цифровых аналогов проявляется в следующих особенностях:

• IP камеры неспособны работать в типовых кабельных сетях.
• Перестроить аналоговую сеть простой заменой камер на цифровые образцы не получится.
• При переделке системы недостаточно заменить кабельные линии на витую пару. Для этого придется менять все оборудование целиком, что по затратам сравнимо с монтажом новой системы видеонаблюдения (с ее изготовлением практически «с нуля»).

В свою очередь «морально устаревшие» аналоговые камеры стандарта HD без проблем интегрируются в действующие кабельные сети. С их помощью удается модернизировать всю систему охраны без значительных материальных и временных затрат.

Подключение к монитору

Сегодня все видеорегистраторы без исключения обладают VGA или HDMI выходами. При желании устройство возможно подключить одновременно и к монитору и например к телевизору, так обычно делают при установке системы видеонаблюдения в магазине, телевизор располагают в торговом зале, чтобы посетители чувствовали присутствие большого брата, а дополнительный монитор монтируется в служебной комнате для работы с видеорегистратором.

Важно понимать, что максимальная длина VGA и HDMI кабеля не должна превышать 30 метров. Во избежание малейших искажений видео на мониторе покупайте кабеля с ферритовыми кольцами, это такой круглый бочонок на проводе

Для работы с видеорегистратором на большой дистанции необходимо подключение видеорегистратора к локальной сети, в которой на удалении до 100 метров будет располагаться любой компьютер с которого будет осуществляться подключение по ip адресу.

Возможные неисправности

Большинство поломок устройства связаны со сбоями настроек.

1. Чаще всего пользователь сталкивается с не сохранением пользовательских настроек. Обычно в этом виновата цифровая часть устройства, реже – дефекты платы. В самом простом случае потребуется перепрошивка. Если неисправна плата, нужно менять микросхемы.
2. Полоски на экране указывают на повреждение шлейфа, его отслоение или окисление контактов. Шлейфы нужно заменить, контакты – почистить.
3. Если видеорегистратор не включается из-за перегрева, следует смотреть корпус. Нужно проверить целостность защитных пленок, крышки. Возможно, виновата батарея.
4. Не включается регистратор при окислении контактов адаптера или пришедшей в негодность батареи.

Купольные камеры

Купольные камеры AHD, как правило, используется внутри помещений для организации видеонаблюдения на объектах любого типа. Большинство производителей выполняет устройства из ударопрочного пластика. Дизайн изделий — лаконичный, удачно вписывается в интерьер любого офиса. Рекомендуется использовать модели, которые могут скрывать направление обзора. Такая AHD камера видеонаблюдения фактически имеет два купола: первый – прозрачный выполняет защитную функцию, второй – чёрного или серебристого цвета маскирует объектив видеокамеры. В результате, внешнему наблюдателю невозможно установить, куда именно направили объектив. Крепление устройств осуществляется без использования выносных кронштейнов на потолок или стены. Корпус должен иметь слова защиты не менее IP13. Большинство изделий относятся к среднему и нижнему ценовому диапазону, для устройств своего класса. Бюджетные AHD купольные модели комплектуются объективами с фиксированным фокусным расстоянием либо вариофокальними с ручной коррекцией.

Бюджетная купольная камера AHD 2 мегапикселя модель LHTC200FAHD

Многие модели в базовой комплектации имеют микрофон, инфракрасную подсветку и довольно большой набор функций, куда входит расширение динамического диапазона, предотвращение встречной засветки, функций «день-ночь» и программный/аппаратный детектор движения.

Поворотные AHD камеры чаще всего выпускаются в более прочных корпусах, способных выдерживать не только механические воздействия, но и отрицательные температуры. Они могут использоваться как внутри помещений, так и снаружи зданий. Как правило, это более дорогостоящие устройства, на которые устанавливаются мощные вариофокальные объективы с трансфокаторами – устройства для дистанционного управления изменением фокусного расстояния с электроприводом. Поворотная AHD камера должна иметь антивандальный металлический или противоударный пластиковый корпус с классом защиты не менее IP 34 для использования в помещении и IP56 для уличного применения.

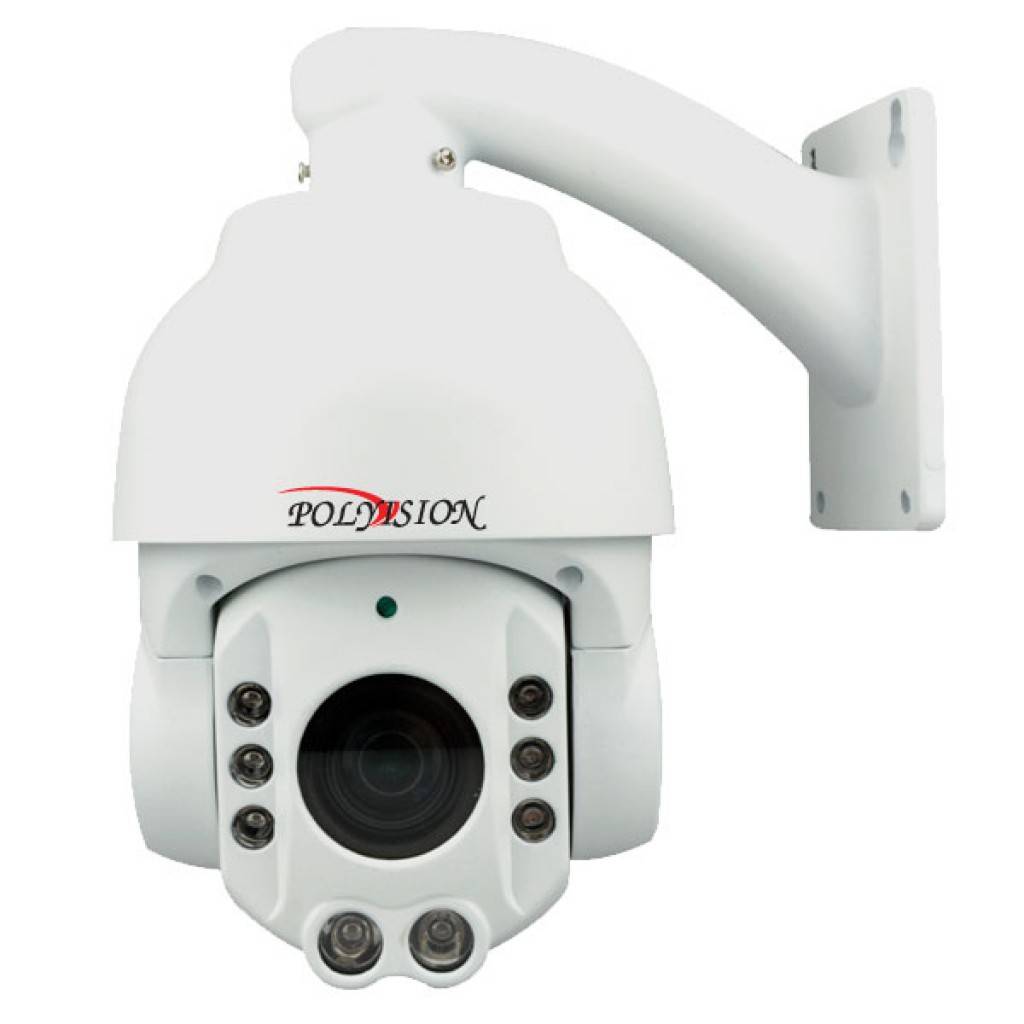

Скоростная купольная поворотная видеокамера AHD TVi модель PS-A1-Z18 v.2.3.3

Как работает

Видеорегистратор выполняет запись в несколько этапов:

• Выделяется определенный участок для записи.
• Выполняется сжатие данного участка.
• События фиксируются на диске.

Изображение может быть различного качества. Все будет зависеть от типа выбранного оборудования, которое считывает информацию. Регистраторы с небольшой производительностью не способны обеспечивать хорошую четкость, поэтому изображение с такого прибора будет обладать низким качеством. Чтобы избежать этого, стоит отдавать предпочтение мощным аппаратам, которые оснащаются процессором и чипом для обработки сигнала. В таком случае устройство сможет фиксировать даже мельчайшие детали и передавать на монитор высококачественную картинку без дефектов и искажений цвета.

Виды камер

По конструктивному исполнению AHD-камеры делятся на следующие виды:

• Миниатюрные
• Купольные
• Корпусные
• PTZ камеры

Миниатюрные камеры высокого разрешения обычно используются для организации видеонаблюдения в квартирах и частных домах. Компактный размер камер позволяет им вписаться в любой интерьер и не слишком бросаться в глаза.

Купольные камеры представляют собой модуль, предназначенный для установки на потолке. Сама камера скрыта за тонированной полусферой, поэтому визуально определить, в какую сторону сориентирован объектив практически невозможно. Такие устройства находят широкое применение в офисных системах безопасности.

Корпусные камеры имеют прямоугольный металлический корпус. Они могут монтироваться на стенах и потолках торговых и производственных помещений. Камеры этого типа часто оборудуются длиннофокусными или широкоугольными объективами, которые позволяют получить необходимую картинку. Корпусные камеры устанавливаются на рабочих местах кассиров торговых учреждений или в офисах банков. Они позволяют контролировать и проверять все финансовые операции.

PTZ-камеры используются для уличного наблюдения. Они комплектуются поворотным механизмом, который позволяет в автоматическом или ручном режиме управлять зоной обзора видеокамеры. С помощью управляющих сигналов можно настраивать трансфокатор, изменяя фокус объектива и, при необходимости приближать или отдалять изображение. Камеры видеонаблюдения уличные, выполненные по AHD технологии позволяют передавать сигналы телеуправления по тому же коаксиальному кабелю, что и видеосигнал. Это позволяет избежать прокладки дополнительных линий, что снижает затраты на организацию видеонаблюдения.

AHD-L

Камеры формата AHD-L относятся к самой простой и дешевой замене устаревших аналоговых устройств.

Они не предлагают рекордных характеристик качества изображения и видео. Разрешение картинки — до 968х576, из-за чего такой класс камер часто не учитывается в рамках формата систем наблюдения AHD.

Камера видеонаблюдения AHD-L

Однако такие устройства позволят без проблем модифицировать существующую структуру видеослежения, обеспечивая кардинальное повышение надежности и предлагая новые возможности обработки и хранения данных.

AHD-М

Устройства класса AHD-М — олицетворения ответа на вопрос, что такое AHD камера видеонаблюдения. Разрешающая способность такого оборудования — до 1280х720, передача видеопотока 720р.

Данный класс камер занимает огромный сегмент предложений рынка, поскольку стоимость и функциональность изделий дают возможность выбрать идеальный вариант для конкретных потребностей.

Камера видеонаблюдения формата AHD-M

В частности, можно выбрать:

1. уличные камеры наблюдения за большой площадью;
2. модели с малым углом обзора, применимые как в квартирных системах видеонаблюдения, так и для регистрации транспорта;
3. купольные камеры с обзором от 180 до 360 градусов, показывающие отличную результативность в офисах, магазинах, складах, на производственных площадках.

Предлагаются изделия с самыми разными возможностями: от передачи аудио, организации звуковой связи, до наличия инфракрасной подсветки для отличной видеосъемки в полной темноте.

AHD-Н

AHD-Н относятся к топовому сегменту изделий. Такие устройства способны формировать четкую, детализированную картинку с разрешением до 1920х1080, видеопоток стандарта Full HD 1080p. Модели характеризуются соотношением сторон картинки 16:9, широким углом охвата.

Камера для видеонаблюдения класса AHD-H

Они показывают самые впечатляющие результаты в области комплексного слежения. Например, при установке на мостах, для фиксации автотранспорта, давая возможность разглядеть номерные знаки, обстановку в кабинах и другие мелкие детали.

Формат AHD-H подразумевает применение дорогих сенсоров и оптики, поэтому изделия такого класса не могут похвастаться доступной ценой. Однако ассортимент предложений постоянно расширяется, так как наблюдается рост потребностей владельцев систем видеонаблюдения.

Отличия от IP камеры

Что лучше – AHD или IP видеонаблюдение, зависит от назначения и устройства системы. Характеристики представлены в таблице.

Параметр	IP	AHD
Сигнал	Цифровой	Аналоговый
Задержка сигнала	Не более 1 с. При неудачной схеме подключения до 20 с	Нет
Дальность передачи	100 м. При использовании оптического кабеля 20 км	500 м
Тип кабеля	Витая пара, оптический	Коаксиальный
Передача питания	Есть	Нет
Стоимость	Дороже	Дешевле
Дополнительное оборудование	Маршрутизатор или коммутатор	Только видеорегистратор

Видеонаблюдение на базе IP или AHD сравнимы по эффективности. Оба прибора дают картинку почти равного разрешения. При выборе исходят из других параметров:

• расстояние – при передаче не более чем на 100 м предпочтительнее IP-камеры. Если дистанция около 400 м, лучше АНD;
• если объединяют в систему много камер, лучше брать цифровые;
• если структуру модернизируют, а коаксиальные кабели уже есть, дешевле купить аналоговые;
• если недопустимо зависание, лучше видеовыход на AHD.

Совместимость технологий видеорегистраторов и камер

В современных камерах используются 6 основных технологий видео (подробнее об этом можно прочитать здесь):

• HDCVI,
• AHD,
• HDTVI (Turbo HD),
• IP,
• HDSDI,
• обычный устаревший аналог (может также называться CVBS), с расширением не более 960H.

По умолчанию не все эти технологии совместимы, поэтому видеорегистраторы нужно подбирать с учетом того, какие камеры у вас уже установлены в системе (или будут установлены).

Гибридные и трибридные видеорегистраторы

Есть и более простое решение — купить гибридный или трибридный видеорегистратор, который создан специально для того, чтобы взаимодействовать с камерами различных технологий одновременно. Тем более, что их выбор на рынке гораздо шире, чем «моно» регистраторов, предназначенных только для одного стандарта.

Такие регистраторы обозначаются как HDVR (Hybrid DVR). Название «гибридный» подразумевает, что регистратор поддерживает два видеостандарта. На практике их обычно три:

• обычный аналог,
• IP,
• какая-либо из технологий аналогового HD видео (AHD, HDTVI, HDCVI).

Гибридный видеорегистратор Dahua DH-HCVR5108H-S2 — 8 каналов для обычных аналоговых и HDCVI камер, поддержка 2 IP-камер.

Так называемые трибридные видеорегистраторы, помимо обычного аналога и IP, поддерживают больше одного видеостандарта высокого разрешения – к примеру, HDTVI и HDCVI, HDTVI и AHD.

Производители не всегда указывают определения «гибридный», «трибридный» и прочие, поэтому необходимо смотреть характеристики конкретных моделей – чаще всего в них указано, какие видеостандарты поддерживает данная модель.

Элементы видеонаблюдения

Элементы системы видеонаблюдения

• видеокамера, используемая для записи изображения и его передачи на отображающее и регистрирующее устройство;
• видеорегистратор, принимающий снятую с камер видео информацию, выводящий ее на экран монитора, а затем сохраняющий в архиве;
• монитор, предназначенный для отображения изображения;
• типовой блок питания.

Первая из этих позиций имеет множество исполнений, предназначенных для установки на улице или в помещении, а также оснащенных специальной подсветкой ИК лучами или без нее. По способу передачи информации камеры делятся на проводные, использующие кабельное соединение и беспроводные (радиоканал, WiFi и т. п.).

Регистратор в простейшем случае не входит в состав системы (информация записывается на отдельный ПК, либо вообще обходятся без ее сохранения). Монитор также не является обязательной составляющей комплекса наблюдения, вместо него допускается использовать любой подходящий девайс: ноутбук, планшет или мобильный телефон.

Блок питания – обязательный компонент, применяемый при установке системы видеонаблюдения. Он ответственен за бесперебойность поступающего на видеокамеры постоянного напряжения. В большинстве случаев его величина составляет 12/24 Вольта, получаемых после преобразования сетевых 220 Вольт. Правильно выбрать нужную комплектацию оборудования для установки и монтажа видеонаблюдения помогут грамотные специалисты. Альтернативой этому решению является приобретение готового комплекта с подходящими характеристиками.

Для подключения камер к регистраторы нужны кабели и специальные разъемы

Помимо перечисленных составляющих потребуются:

• кабель, связывающий регистратор с отдельными камерами – подойдет обычный коаксиальный провод для телевизора;
• BNC-разъемы, гарантирующие получение качественного соединения;
• питающий кабель, прокладываемый до каждой из камер;
• накопитель информации (для хранения видео записей).

Выбранный накопитель устанавливается в регистратор, не имеющий его в исходной комплектации.

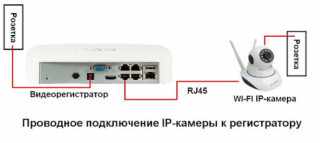

Особенности подключения и настройки

Видеорегистраторы для камер видеонаблюдения – важнейшие составляющие охранных систем. При их монтаже главное – правильно подключить все соединительные разъемы каждого из модулей. Желательно сразу приобретать устройства с функцией РоЕ, благодаря которой видеокамеры получают необходимое питание. Иначе потребуется монтировать отдельную линию для подачи напряжения на наружные устройства.

Для корректной работы видеорегистратора для камер, исключающей его перегрев, устройства размещаются в зонах с эффективной вентиляцией. При наличии в них функции РоЕ соблюдать полярность подачи питания не потребуется. В образцах, где она отсутствует, правильность подключения контролируется обязательно. При монтаже разъемы и колодки устанавливаются в отдельные коммутационные коробки, защищающие их соединительные клеммы от окисления.

Настройка

По окончании монтажных работ проводится настройка установленного и подключенного оборудования. Порядок действий:

1. На каждом модуле выставляются точное время и дата для привязки к фиксируемым событиям.
2. Производится форматирование встроенных и внешних накопителей информации.
3. Настраиваются параметры обзора камер – выставляются углы их наклона и поворота.
4. Помимо этого потребуется настроиться на нужный режим видеозаписи, используя специальные приложения.

Особенности подключения

Схема подключения

Типовая схема видеонаблюдения при подключении AHD-камер включает следующие элементы:

• камеры – точки размещения определяют заранее;
• видеорегистратор с жестким диском не менее чем на 1 Тб, так как аналоговая запись много весит;
• коаксиальные кабели и провода;
• модульный разрядник – отключает систему при скачках напряжения;
• модульные разъемы и клеммы.

Основное отличие монтажа аналоговой системы по сравнению с цифровой в том, что кроме чисто физических работ по установке креплений и подсоединению кабелей делать ничего не нужно. Камеры начинают работать сразу же после включения в сеть.

ОБЛАЧНЫЕ СЕРВИСЫ ВИДЕОНАБЛЮДЕНИЯ

По сути своей, это технология Р2Р (одноранговая сеть). На одной стороне – камера, на другой – компьютер (планшет) или мобильный телефон. В качества посредников имеем:

• интернет;
• сервер поставщика облачных услуг.

Интернет может быть как проводным, так и 3G или 4G, главное, чтобы хватило скорости “прокачать” поток от IP камеры.

Облачный сервер обеспечивает идентификацию видеокамеры вне зависимости от того какой IP адрес используется (статический или динамический).

Организационные моменты – регистрация на сайте у поставщика облачных услуг и установка соответствующих приложений на устройство, с которого планируется просмотр видео напрямую (без регистратора).

С точки зрения аппаратной следует обеспечить подключение видеокамеры к интернету. То есть требуется роутер, а при отсутствии проводной связи еще и модем. Существуют камеры с поддержкой беспроводного интернета. Что выгодней нужно смотреть в каждом случае отдельно.

Обязательно уточните совместимость (поддержку) выбранной камеры и облачного сервиса.

Плюсы и минусы.

Достоинства такого решения очевидны – удаленный доступ к камере (естественно, при наличии интернет соединения). Но для того, чтобы при отсутствии регистратора иметь видеоархив, потребуется хранить информацию в “облаке”. Эта услуга всегда платная и недешевая.

Прайс нужно смотреть очень внимательно. Как правило, в нем указывается стоимость для одной камеры, которая, кстати, составляет порядка нескольких сот рублей в месяц при глубине архива 7 дней. То есть сумма может набежать весьма солидная

Короче говоря, обращайте внимание на * около интересующих вас позиций ценника.

Плюсом хранения архива в облаке является его недоступность для посторонних лиц, исключающая возможность, в первую очередь, преднамеренного уничтожения.

2. Использование карты памяти.

Существующие модели IP камер могут поддерживать карты объемом до 128-256 Gb. При таком подходе без регистратора можно создать архив глубиной несколько дней. Естественно, нужно иметь работающий на стороне видеокамеры детектор движения и осуществить его правильную настройку.

Работать такой вариант может как автономно, так и в режиме удаленного доступа. В последнем случае можно использовать бесплатный тариф облачного сервиса и иметь возможность смотреть записи со стороны камеры.

Встроенный интеллект

Некоторые модели NVR могут поддерживать различные интеллектуальные функции:

Контроль забытых вещей. Если в запрограммированной зоне был оставлен какой либо предмет, то nvr сообщит об этом по электронной почте или push уведомлением.

Пересечение линии. Возможность задать линию при пересечении которой начнется запись или отправится тревожное сообщение.

На видео: Видеорегистратору задали линию, при пересечении которой начнется вестись видеозапись, данное решение необходимо для того, чтобы запечатлеть возможного нарушителя, проезжавшего на автомобиле через пешеходную зону.

Запись по движению. Данная функция позволяет настроить область при вхождении в которую начнется вестись запись. (Запись по движению реализована у всех моделей nvr по умолчанию)

Скорость записи

Разрешение регистратора необходимо рассматривать вместе с другой характеристикой – скоростью записи, поскольку они напрямую зависят друг от друга. Чем выше разрешение записи – тем ниже ее скорость, и наоборот.

Идеальный вариант – это запись со скоростью 25 к/с на каждом
канале, его также называют real-team или живое видео. Однако такие регистраторы стоят довольно дорого, а на практике высокая скорость записи нужна далеко не всегда.

Выбор скорости записи регистратора зависит от того, насколько быстро происходят события на участке видеонаблюдения. К примеру, в казино, где для действия мошенника достаточно секунды и менее, лучше предусмотреть запись с камеры в реальном режиме – 25 кадров/сек, или даже выше. На обычных же объектах можно поставить видеорегистратор с записью от 3 до 6 кадров в секунду, для контроля действий персонала – до 12 к/с.

В некоторых моделях общую скорость записи можно перераспределять между камерами. К примеру, на 4-канальном регистраторе с общей скоростью записи 25 к/с можно с одной камеры вести запись со скоростью 15 к/с, а с трех оставшихся – 3 к/с.

 Что такое два потока?

В некоторых моделях камер указывается поддержка работы с двумя потоками записи. Но это не означает, что регистратор пишет на диск видео в двухпоточном режиме.

Один (основной, main) поток, в лучшем разрешении предназначен именно для записи на жесткий диск регистратора.

Второй – sub поток видео предназначен для стриминга (просмотра) видео с камер по сети в реальном времени, его разрешение обычно хуже, чем у основного.

Лучшие модели видеорегистраторов

Модель BEWARD BK0104S – образец IP аппаратуры, в которой предусмотрена одновременная запись изображения и звука с 4-х выносных камер с последующим воспроизведением. Заявленная производителем скорость составляет 120 к/секунду. Съемка возможна в диапазоне разрешений от 176х144 до 1920х1080, а объем хранимой (архивируемой) на съемном накопителе информации достигает 6 ТБ.

Компактное изделие под обозначением DAHUA DHI-NVR2104-S2 отличается современным эргономичным видом и весит не более 0,5 кг. Цифровой модуль регистратора выполнен на 2-х ядерном процессоре, поддерживающем интерфейсы HDMI и VGA. Делать резервные копии на этом устройстве можно через Интернет или с помощью USB-накопителя.

Образец регистрирующего оборудования марки CTV-IPR3104 SEP также характеризуется компактными размерами (30х24,8х5,2 см). Он способен работать в диапазоне температур от –10 до +55 градусов. Этим устройством поддерживаются 4 камеры IP типа с разрешением до 5 МP, а суммарная скорость записи составляет 100 к/секунду.

При обслуживании видеокамер используется формат 720-1080P, а для получения качественного изображения в нем предусмотрено шесть уровней записи. Для хранения информации применяется типовой алгоритм сжатия H.265/ H.264. Встроенный в систему архив рассчитан на 6 ТБ информации, размещенной на жестком диске.

Заключение

Как выяснилось из данной статьи, видеорегистраторы – незаменимая вещь в охранной видеосистеме, способная дать фору любой камере и отстать разве что в возможности вообще что-либо записывать самостоятельно. Один из неозвученных плюсов: при достаточном финансировании можно устроить самостоятельное облачное хранилище, серверами для которого будут выступать лучшие видеорегистраторы от китайских и отечественных разработчиков.

Воистину, конкуренция как между платами видеозахвата и регистраторами, так и внутри самих компаний, их издающих, привела к тому, что победу одержали регистраторы, и платы видеозахвата нынче не могут дать пользователям того, что могут их соперники

Но за эту победу требуется и соответствующая награда, которую им воздаст пользователь своим вниманием и деньгами
