Изготовление винтовых свай для фундамента своими руками

Тело

Внутри тела винтовой сваи – полость Тело или ствол – пустотелая труба определенного диаметра с установленной толщиной стенки.

При этом труба может быть как круглой, так и квадратной формы. Специалисты рекомендуют использовать трубу, металл которой соответствует ГОСТу 8732-74. Длина ствола зависит от глубины залегания твердого грунта.

Свая должна быть погружена в твердый слой грунта минимум на 30 см, а верхняя часть – выступать над поверхностью в зависимости от пожеланий застройщика. Для определения диаметра можно воспользоваться СНиПом 2.02.03885 или практическими рекомендациями о том, что для устройства забора и разных укреплений подойдет труба от 47 до 76 мм, для свайного фундамента дворовых построек – 89 мм, а для каркасных и рубленых зданий – 108 мм.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• Ø57 мм – заборы из сетки, легковесные конструкции;
• Ø76 мм – тяжелые ограждения из кирпича и профнастила;
• Ø89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• Ø108 мм – малоэтажные дома, дачи, бани, ангары;
• Ø 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

Пошаговая инструкция по устройству фундамента своими руками

Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.

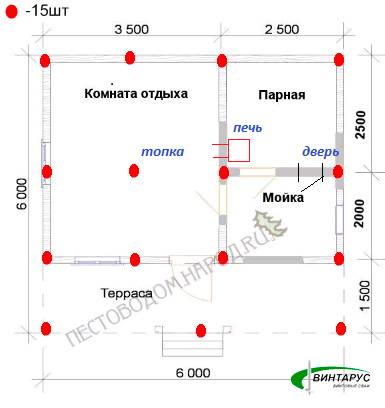

Разметка на участке

При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.

Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:

1. Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».

   Бурим сваи и вставляем асбестоцементные трубы под сваи

2. Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.

3. Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.

   Вяжем арматуру под сваи

4. Сделать опалубку для ленты.

   Собираем опалубку

5. Уложить арматуру ростверка и залить ее бетоном.

   Арматура не должна касаться краев опалубки

   Заливаем

6. Выполнить гидроизоляцию.

Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.

Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.

Конструкция опор

Опора обозначенного типа представляет собой стальную трубу, одна часть которой оснащена спиралевидной лопастью и острым наконечником. Такая конструкция позволяет в процессе монтажа обходиться без применения спецтехники для погружения сваи в грунт.

Конструктивные элементы

Винтовая опора состоит из следующих элементов:

1. Ствол – стальной профиль с круглым сечением.

2. Наконечник – нижняя часть тела сваи, которая благодаря заостренной форме легче преодолевает сопротивление грунта.
3. Лопасть – спиралевидный фрагмент, конфигурация которого определяется на этапе проектирования.

Благодаря наличию винтового фрагмента металлический стержень вкручивается в землю. При этом почва дополнительно уплотняются, повышая несущую способность грунта. В дальнейшем спиралевидные лопасти будут препятствовать силам, выталкивающим опору наружу.

В чем отличия самодельных изделий от заводских?

Процесс изготовления винтовых свай регламентируется нормативными документами. В частности, в ГОСТе 8732 прописаны требования к качеству стали для таких опор.

Заводские изделия, соответствующие стандартам, различаются по размерам, конфигурации и эксплуатационным характеристикам.

Трубы из недостаточно прочной стали не обеспечивают требуемую несущую способность, а слабое гидроизоляционное покрытие неизбежно приведет к преждевременному разрушению металла коррозийными процессами.

Изготовление винтовых свай своими руками

Профессионалы не рекомендуют самостоятельно изготовлять сваи, т.к. ошибки в работе приводят к перекосу фундамента и здания. Если принято решение в пользу самостоятельного изготовления, делать это нужно правильно.

Все сваи состоят из нескольких деталей:

• труба толстостенная (основа);
• лопасти;
• острый наконечник.

В первую очередь нужно вырезать заготовки. Удобнее и быстрее всего делать это с помощью шаблона.

1. Лопасти. Заготовка лопасти представляет собой две окружности (большую и малую) с общим центром. Диаметр внутреннего круга равен диаметру трубы. Диаметр внешней окружности будет равен размеру лопасти.
2. Наконечник. Для создания наконечника потребуются 4 треугольника. Их высота равняется двойному диаметру трубы. Параметры основания треугольников вычисляют по следующей схеме: наружный диаметр ствола следует умножать на 3,14. Та цифра, которая получилась в результате умножения, должна быть разделена на количество секторов (в данном случае – 4).

Заготовки вырезают и приваривают к трубе. При этом необходимо соблюдать несколько правил:

• от конуса до нижнего края спирали должно быть не менее 50 см;
• во время сварки шов не должен получаться прерывистым.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Особенности конструкций винтовых свай

Существует несколько методов самостоятельного изготовления этих элементов, но не все они равнозначны по качеству. Для того чтобы не делать фатальных ошибок, следует очень хорошо понять не только конструкцию, но и назначение каждого элемента, действующие на него нагрузки, возможные последствия отклонений от расчетных размеров.

Надо всегда помнить, что винтовые сваи выполняют роль фундамента, а от этого архитектурного элемента зависит длительность и безопасность эксплуатации зданий.

Элемент сваи
Краткое описание и назначение

Оголовок
Устанавливается в верхней части сваи после ее закручивания и выравнивания по горизонтальной плоскости. Соединяет ствол с металлическим или деревянным ростверком. Ростверк связывает все отдельно стоящие сваи в единую жесткую конструкцию, на нем ставятся фасадные стены и межкомнатные перегородки, в том числе и несущие. Толщина листовой стали для изготовления оголовков должна быть не менее 4 мм, линейные размеры зависят от материала изготовления и технических параметров ростверка.

Ствол
Удерживает вертикальную нагрузку всего строения, во время закручивания дополнительно влияют скручивающие усилия. Изготавливается из толстостенной трубы, диметр выбирается индивидуально с учетом максимальных расчетных нагрузок. Толщина стенки не менее 5 мм. Для частного строительства диаметр может быть в пределах 50–100 мм. Для повышения вертикальной устойчивости и уменьшения коррозионных процессов труба заливается цементно-песчаной смесью М-300. Такая технология увеличивает показатели механической прочности элемента примерно на 20%. Нижняя часть ствола имеет форму конуса, за счет этого облегчается процесс установки свай. Длина конуса примерно 1,5–2,0 диаметра трубы

Расчет производится для уменьшения коэффициента трения и снижения усилий во время вкручивания сваи.

Лопасть
Главный элемент сваи, ее эксплуатационным свойствам надо уделять очень большое внимание, именно лопасть держит здание. Ее рекомендуется делать толщиной не менее 4 мм

Лопасть имеет два важных параметра – внешний диаметр и шаг резьбы (расстояние между витками). Как влияют эти значения следует остановиться более подробно, при невыполнении требований винтовая свая полностью теряет свои несущие свойства.

Элементы винтовой сваи

Для уменьшения коррозионных процессов внешние поверхности покрываются защитным слоем из прочных современных красок иди традиционными битумными мастиками.

Защита сваи от коррозии

Рекомендации по монтажу винтовых свай своими руками

1. Для усиления гидроизоляции опор целесообразно использовать двухкомпонентное антикоррозийное покрытие на основе полиуретановых смол.
2. Установка оголовка на верхнюю часть свай актуальна при обвязке фундамента брусом. Цельнометаллический ростверк можно приварить непосредственно к верхней части опоры, в этом случае оголовок не требуется.
3. Для предотвращения морозного пучения, лопасти свайно-винтового фундамента должны располагаться ниже глубины промерзания грунта.
4. До настоящего времени малоизучен гальванический эффект, разрушающий металл в наведенных электрических полях. От монтажа металлических фундаментов вблизи опор высоковольтных ЛЭП и трансформаторных подстанций лучше воздержаться.

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10. Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;

• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

Процесс изготовления шаблона

Процесс опять же начинается именно с изготовления шаблона. Он имеет форму треугольника, который вырезают из тонколистового металла либо же из иного (мягкого) материала (к примеру, из пластика либо картона).

Высота шаблона должна быть равной двум диаметрам трубы.

Для определения размера основания шаблона, необходимо выполнить некоторые расчеты:

1. Внимательно вычислить длину окружности сечения ствола — с этой целью наружный диаметр умножают на 3,14;
2. Полученный результат требуется разделить на количество секторов, из которых будет оформлен конус. К примеру, для трубы с диаметром в 76 мм, достаточным количеством станет 4.

По результатам этих нехитрых вычислений получают длину основания требуемого треугольника – нашего шаблона.

Монтаж свай своими руками

Установка свай на небольшом участке может проводиться без применения спецтехники. Бригада в несколько человек сможет справиться с этой задачей в течение нескольких дней. Из инструментов потребуется винтовая конструкция, состоящая из трубы (диаметр ее должен превышать диаметр самой опоры).

Инструменты. Оборудование для монтажа

Для установки опор вручную потребуются следующие инструменты:

• рычаги (трубы толстостенные, длиной 250 см и диаметром 5 см);
• кувалда, молоток, кондуктор, лопата, лом;
• строительный уровень и рулетка;
• арматурные прутки (можно заменить деревянными кольями);
• маркер или мел для нанесения меток;
• болгарка.

Ручной труд можно заменить на использование оборудования для закручивания свай:

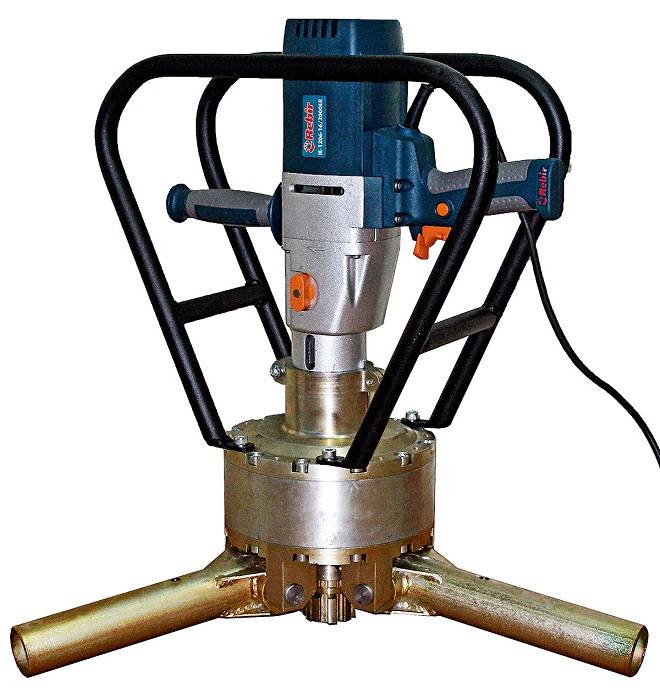

1. Гидровращатель. Данный прибор необходим для установки опор, диаметром от 80 мм и более.
2. Конструкция, позволяющая закрутить сваи дрелью и редуктором гайковертом (некоторые прибегают к закручиванию свай мясорубкой).

Технология монтажа

В первую очередь устанавливают угловые опоры. Для этого делают небольшой приямок (глубина должна составлять 50-70 см). В это отверстие устанавливают опору и начинают вкручивать ее. Облегчить задачу может приспособление для завинчивания свай. Для его изготовления в техническое отверстие опоры продевают лом. После этого с двух сторон надевают трубы подходящего диаметра.

Как закрутить винтовые сваи с помощью мотобура. Виды применяемых мотобуров

При монтаже свай своими руками (в случае большого диаметра трубы) быстрее и проще осуществлять работу с помощью мотобура. Существует несколько разновидностей этих инструментов. Разница заключается в типе двигателя и мощности устройства:

1. Механизированные, с мощностью двигателя до 3,5 л/с. Их вес достигает 11 кг, поэтому работать с ним может 1 человек. Недостаток состоит в том, что применять такие приборы рекомендуется только для бурения грунта 1 и 2 категории.
2. Механические, в которых двигатель имеет мощность 3,5-7 л/с. Их вес составляет около 30 кг, поэтому требуется присутствие нескольких человек. Такие мотобуры также используют для 1 и 2 категории грунтов.
3. Двухблочные. Такой бур для свай состоит из буровой части и двигателя. Они более мощные, поэтому подходят для грунта 3 категории. Кроме того, благодаря удобной конструкции управлять таким буром можно в одиночку.

Машина для закручивания винтовых свай Айрон-219

Для монтажа опор для фундаментов часто используют специализированные установки для закручивания свай, в числе которых Айрон 219. Основная задача этого приспособления сводится к закручиванию свай.

Правила монтажа свайно-винтового фундамента

Самостоятельное строительство основания здания или сооружения из фундамента на винтовых сваях (ВС) основывается на соблюдении довольно простой технологии.

Для успешной установки свайно-винтового фундамента своими руками следует придерживаться следующих правил:

• опору ввинчивают в почву строго вертикально. Любые отклонения в сторону наносят ущерб несущей способности СВФ;
• внешнюю поверхность ВС обязательно подвергают антикоррозионной обработке;
• полость ствола с открытым нижним торцом должна быть тоже покрыта защитным составом. В противном случае влажный грунт вызовет коррозию металла;
• грунтовое основание не должно содержать крупнообломочных и скалистых пород;
• концы свай обязательно располагают ниже границы промерзания и выше уровня грунтовых вод. Это нужно для того, чтобы силы пучения, вызванные сезонными изменениями температуры почвы и перепадами горизонта вод, не смогли вытолкнуть сваю наверх;
• нижний торец опоры не должен быть открытым, его заваривают металлом в виде эллипса под углом 45 или конуса. Бетон внутри ствола защитит от коррозии сталь;
• независимо от расчётного количества свай, между ними выдерживают интервал 1,5 – 2 м;
• монтаж СВФ выполняют минимум три человека. Двое работников вращают ВС рычагами, продетыми через верхние монтажные отверстия сваи. Третий человек усилием рук удерживает трубу в вертикальном положении.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

1. Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.

2. Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
3. Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
4. Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Виды опор для фундамента

В домостроении используют такие типы оснований:

• буронабивные опоры (бетонные и железобетонные);
• забивные столбы (железобетонные, металлические и деревянные);
• винтовые стержни (стальные и железобетонные).

Расчет нагрузок

Допустимая нагрузка на один конструктивный элемент определяется, исходя из ее несущей способности. Основные требования и описания расчетов приведены в нормативном документе СНиП 2.02.03-85.

Теоретическая формула расчета показателя:

где:

• Yc — коэффициент условий работы;
• Ycr – коэффициент сопротивления грунта;
• R – сопротивление почвы;
• A– диаметр сваи;
• U – периметр сечения опоры;
• Ycri – коэффициент, отражающий воздействие почвы на поверхность опоры;
• fi – сопротивление почвы относительно поверхности силового элемента;
• li – длина боковой грани одной сваи.

Формула для расчета сопротивления буронабивных опор:

где:

• Ycf  – коэффициент условий действия почвы на боковые поверхности опоры;
• Hi – толщина грунта, контактирующего с поверхностью сваи.

Предельную нагрузку для забивных свай находят по формуле:

Формула для расчета несущей способности винтовых опор:

где:

• a1 и a2 – коэффициенты, зависящие от угла внутреннего трения почвы;
• c1 – коэффициент линейности или удельного сцепления для различных грунтов;
• y1 – удельный вес грунта, расположенного выше винтовой части сваи;
• h1 – глубина опоры;
• h – общая длина трубы;
• d – диаметр винтовой части.

Как видно из формул, несущая способность силовой конструкции зависит от геологических условий на участке, а также размеров свай. Табличные коэффициенты условий работы берут из СНиП 2.02.03-85.

Выбор типа свай обусловлен такими факторами:

1. Экономической целесообразностью в заданных условиях.
2. Возможностью строительства своими руками.
3. Физико-химическими и механическими свойствами грунта.
4. Периодом года, когда планируется строительство.

Типовые размеры свайных опор

Размеры и несущая способность опорных элементов для усредненных условий всегда проводится в характеристиках изделий при продаже.

Типовые характеристики винтовой сваи:

• диаметр ствола 108мм, лопасти – 300мм;
• длина трубы – 2,0–2,5 м;
• толщина стенки трубы – 4–5мм;
• толщина лопасти – 5–6 мм.

Популярный размер бетонных винтовых свай:

• диаметр сечения – 300 мм;
• длина ствола – 4 м.

Популярные забивные сваи имеют следующие размеры:

• железобетонные столбы: длина ствола – 3 м, сторона – 150–200 мм;
• металлические стволы: диаметр 150 мм, толщина стенки – 3,5 мм, длина ствола – 1,5 – 2 м.
• деревянные: подбирается индивидуально.

Типовой размер буронабивных свай:

• диаметр – 150 мм;
• глубина – 3–4 м.

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

• болгарка для нарезки металлических прутьев;
• сварочный аппарат для монтажа армированного каркаса;
• вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
• буровая машина;
• бетономешалка;
• лопаты;
• готовый бетон или его составляющие: песок, цемент, щебень;
• металлические прутья рифленые и гладкие;
• рубероид;
• проволока.

Пошаговая инструкция по армированию свай своими руками:

1. Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
2. Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
3. Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
4. Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
5. Обрабатывают составами против коррозии.
6. Опускают армированный каркас в подготовленное отверстие.
7. Заливают бетонным раствором, уплотняют его вибрационной установкой.
