Технология укладки фундаментных блоков своими руками

Расходные материалы

Кроме основных материалов для приготовления бетонной смеси, необходимо подготовить и вспомогательные.

Это добавки:

1. керамзит;
2. шлак;
3. известь;
4. гравий;
5. добавки, которые изменяют характеристики готового бетонного блока.

К ним относят:

• пластифицирующие;
• воздухововлекающие;
• уплотняющие;
• противоморозные;
• ингибирующие коррозию;
• ускорители отвердения.

Если в бетонной смеси присутствует небольшое количество воды, то она превращается в густую массу, из которой нельзя залить полноценный бетонный блок для строительства. Чтобы избежать загустения используют пластификаторы. Они улучшают пластичность бетона и способствуют нормальному распределению смеси в форме. Пластификаторы должны быть растворимыми.

Воздухововлекающие добавки позволяют получить пористую структуру – использовать их или нет решает сам человек, который занимается изготовлением бетонного блока. Есть требование: процент такой добавки должен быть минимальным.

Уплотняющие добавки увеличивают долговечность бетонного блока. Они заполняют пространство между зернами цемента, а также уменьшают поры: их также необходимо добавлять в небольшом количестве.

Ускорители отвердения позволяют бетону быстрее застыть, особенно, если изготовление происходит при неподходящем температурном режиме. Если в процессе производства используется арматура, то необходимо обязательно добавить ингибиторы коррозии, чтобы предотвратить разрушение металлических волокон.

Соотношение цена-качество

Для изготовления фундаментных блоков в основном используется бетон, следовательно, изделие высокого качества, произведенное в полном соответствии со стандартами и с соблюдением технологического процесса, будет иметь высокую стоимость.

В каждом регионе цены на фундаментные блоки устанавливаются свои. Это зависит от доступности исходного сырья, цен на энергоносители и многое другое. Для выбора оптимального варианта цены достаточно позвонить в несколько компаний и сравнить предложенные варианты.

Однако, чтобы убедиться в качестве предлагаемой продукции, необходимо визуально осмотреть фундаментные блоки. Изделие по высокой цене можно покупать в следующих случаях:

• Фундаментные блоки одной марки должны иметь строго одинаковую форму и размер, грани блока должны быть ровными и четкими, без сколов и трещин.
• При сильном механическом воздействии блок не должен рассыпаться или трескаться, а образующиеся сколы должны быть минимальными.

Какие именно блочные камни подойдут?

Из всех категорий бетонных блочных изделий для строительства подпорных стен больше всего подходят сплошные бетонные rfvyb толщиной 400 и 500 мм. Длина составляет 600 мм, 1200 мм и 2400 мм. Монтаж блоков напоминает кирпичную кладку с обязательной перевязкой швов.

Стандартные линейные размеры:

• Длина – 880 мм.1180 мм и 2380 мм.
• Ширина изделий – 300 мм,400 мм, 500мм, и 700 мм.
• Высота – 300 и 600 мм. Блоки 300 мм выпускаются длиной исключительно 900 мм и 1200 мм.

Технические показатели:

Заводы по выпуску бетонных изделий пользуются специальной маркировкой, по которым легко определить линейные характеристики изделий.

Например, марка ФБС 12-4-6 означает:

1. ФБС – фундаментный блок сплошного сечения.
2. Цифра «12»-длина изделия 12 дециметров.
3. Цифра «4» — ширина 4 дециметра.
4. Цифра «6» — высота блока составляет 6 дм.

Чтобы самостоятельно рассчитать необходимое количество блоков, необходимо составить в масштабе развертку подпорной стены с линейными размерами. На чертеж схематично наносят кладочные камни с обязательной перевязкой каждого ряда.

Разновидности фундаментных блоков

Сортамент ФБС не особо широк. Согласно ГОСТ 13579–78 при высоте блоков в 30 или 60 см их ширина может составлять от 30 до 60 см с шагом по 10 см. Длина блоков колеблется от 90 до 240 см, при этом в габарит длины и высоты уже заложен нормативный шов связующего, то есть реально блоки на 20 мм короче и ниже.

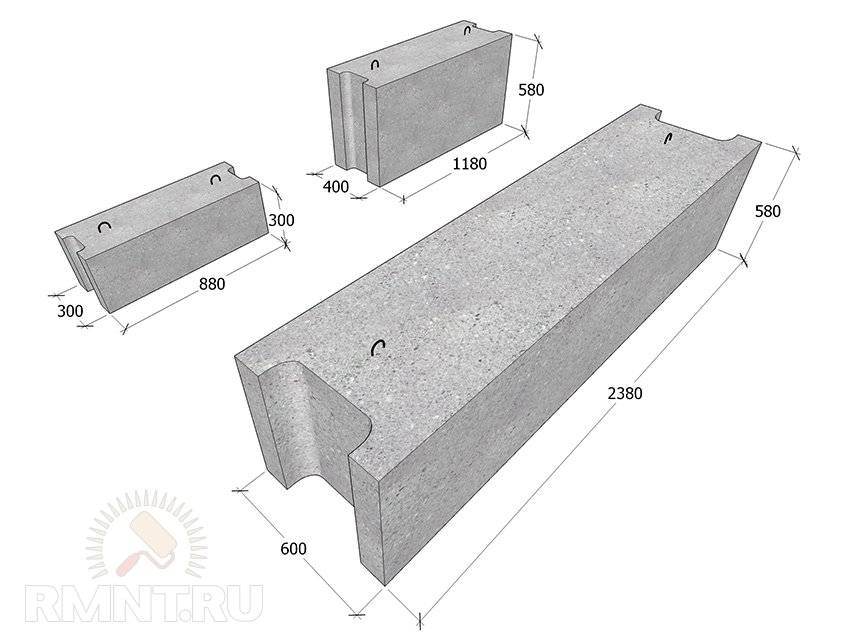

Размеры блоков ФБС

Фундаментные блоки по умолчанию не имеют армирования за исключением закладных монтажных петлей. В качестве основного материала используют бетон класса прочности от В7,5 до В15. В то же время при изготовлении блоков на заказ по стандартным формам нет ограничений для закладки в бетон линейного или сетчатого армирования, либо использования смеси со специальными параметрами, например, с повышенной морозостойкостью.

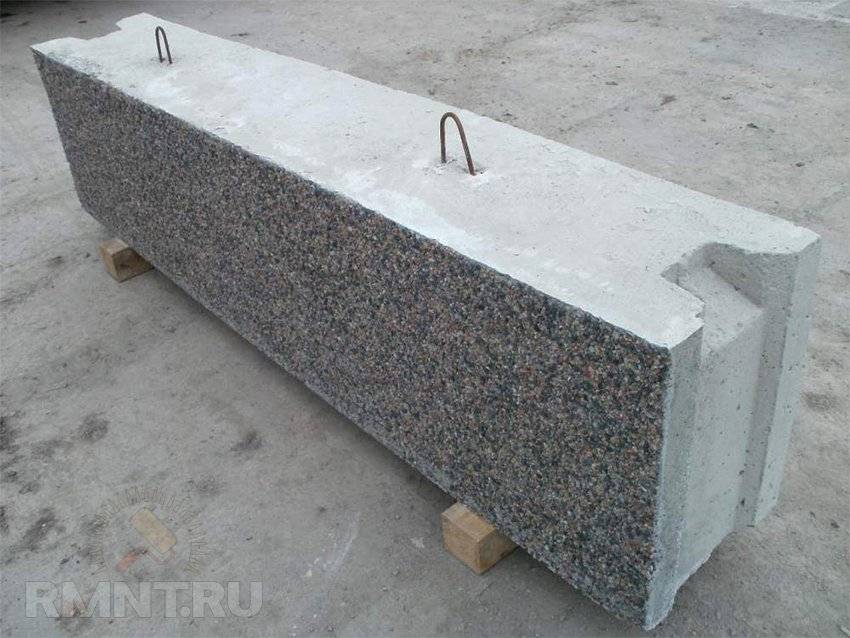

Блок ФБС с облицовкой

Для строительства конкретно фундаментов и несущих цокольных стен применяют фундаментные блоки стеновые (ФБС), в ряде случаев их изготавливают из тяжёлого бетона. Разновидности блоков из силикатного или керамзитобетона для несущих и ответственных конструкций непригодны. В свою очередь фундаментные блоки могут иметь маркировку ФБВ (с наличием продольного паза) или ФБП (с пустотами на манер шлакоблока).

Основа блоков

Само название материала отвечает на вопрос о его составе: при изготовлении используется песок крупных фракций, портландцемент и в дополнение каменная крошка. Пластификаторы и другие наполнители в пескобетонные блоки добавляются редко и в небольшом количестве, обычно они повышают морозоустойчивость.

Прочность материала повышают за счет вибропрессования. Этот процесс не терпит безответственного подхода, поэтому технологическая составляющая прессования всегда подчинена строгим правилам.

Чем интересен такой вариант фундамента:

• При наличии навыков и определенных знаний о методике обустройства строится такой столбчатый фундамент из блоков своими руками в течение одного, максимум двух дней;
• Затраты на строительство простенькой фундаментной столбчатой системы из десяти опор составят в пределах 3 тыс. рублей, при условии, что блоки под столбчатый фундамент покупались готовые по 50 рублей за штуку, а большинство работ выполнено своими руками;
• Способа проще, быстрее и дешевле сделать фундамент под лёгонькую деревянную конструкцию просто не существует, при этом самым сложным в строительстве будет соблюсти геометрию и уровни горизонтов опорных поверхностей столбчатого поля.

Важно! Сделать блочный вариант столбчатого фундамента будет проще, если у вас имеется практический опыт кладки кирпича, шлакоблока или, на худой конец, плитки, на стены ванной или кухни

Размеры и маркировка блоков ФБС

По длине блоки ФБС выпускают трех размеров: 880, 1180 и 2380 мм (причем допустимое отклонение от ГОСТ-овской величины не должно превышать ±13 мм). Ширина составляет 300, 400, 500 или 600 мм (±8 мм). Наиболее часто используют блоки высотой 580 мм (±8 мм), и только ФБС длиной 1180 мм выпускают еще и с высотой 280 мм.

Маркировка блока состоит из буквенной аббревиатуры (ФБС), затем указывают геометрические размеры (округленные до целых величин в дециметрах), разделенные точкой. Далее следует тире и буквенное обозначение примененного при изготовлении бетона (Т – тяжелый, П – на пористых заполнителях, С – плотный силикатный).

Например, если на боковую (или торцевую) поверхность на заводе нанесена маркировка ФБС12.6.6-Т, это означает, что перед вами блок ФБС длиной 1180 мм, шириной 600 мм и высотой 580 мм. Для его изготовления был применен тяжелый бетон. Соответственно для ФБС24.3.6-Т: длина составляет 2380 мм, ширина – 300 мм, высота – 580 мм.

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

• строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
• лопата штыковая;
• лопата совковая;
• ручная тачка;
• трамбовка (ручная или вибро-);
• молоток резиновый;
• гидроуровень (или лазерный нивелир);
• рулетка.

Пошаговое создание столбчатого фундамента

1. Выбираем место для строительства.
2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.Первым делом поверхность почвы очищается от мусора, удаляются деревья, кустарники и их корневая система
3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.Устройство фундамента начинается с разметки
4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.
6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.Укладываем в шурф на щебень по четыре (в перпендикулярной ориентации) блока
7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
8. Сооружаем ростверк из деревянного бруса.
9. Соединяем его дощатыми рёбрами жёсткости.Ростверк должен находиться на расстоянии более 10 см от уровня грунта

Что выбрать

Рассмотрим, какой фундамент дешевле, ленточный или блочный, если сравнивать их обустройство в одинаковых условиях с точки зрения геологии и гидрологии участка, характеристик планируемой постройки.

1. Объем земельных работ. Затраты на отрывку котлованов практически одинаковы – несколько больше грунта придется вынуть для монолитного фундамента, так как потребуется место для крепления опалубки.

2. Стоимость материалов. Стоимость ФБС и товарного бетона, исходя из цены за кубометр, примерно одинакова. Но помимо товарного бетона потребуется опалубка, арматура.

3. Монтажные работы. Фундаментные блоки укладывают на цементный раствор, используя автокран. Обустройство монолитной ленты требует:

• установку щитов опалубки;
• монтаж арматурного каркаса (при помощи проволоки или сварки);
• доставки бетонной смеси автомиксером;
• укладки бетона в опалубку с уплотнением при помощи вибратора;
• правильного ухода за конструкцией (бетон требуется закрыть пленкой и регулярно увлажнять в период набора прочности до 70%, это займет 3-7 дней в зависимости от погоды).

4. Подъездные пути. Обустраиваются в обоих случаях, т.к. требуется привлечение спецтехники и грузового транспорта.

5. Гидроизоляция. Затраты одинаковы, так как железобетонная конструкция нуждается в защите от грунтовых вод независимо от технологии ее монтажа.

6. Подложка под фундамент. Под оба типа фундамента на дно котлована укладывается гравийно-песчаная подушка, на которую монтируется армированная бетонная лента с гидроизоляционным слоем. Под монолитный фундамент требуется лента с уширением, но на общие финансовые затраты это существенно не влияет.

Итак, основные различия в финансовых вложениях касаются затрат на монтажные работы. Автокран с длинной стрелой, способный подавать блоки в любую часть котлована с одной стоянки, плюс бригада из трех человек, которая выполнит весь комплекс работ по монтажу сборной конструкции за 3-4 дня. При этом аренда крана и зарплата рабочим обойдутся минимум в два раза дешевле оплаты всего комплекса работ, связанного с обустройством монолитного основания.

Чтобы еще более удешевить блочный фундамент, его монтируют из ФБС бывших в употреблении – если блок не имеет серьезных повреждений, он по прочности не уступает новому, при этом стоимость его заметно ниже. Кроме того, вести монтажные работы допускается в холодное время года, когда строительные организации предлагают скидки на аренду спецтехники.

Удешевить монолитный фундамент можно только за счет самостоятельного выполнения работ, отказа от вибратора в пользу ручной обработки бетона с помощью арматурного прута, использования мини-бетономешалки и т.д. Но это снижает итоговое качество фундамента и продлевает сроки его монтажа.

Технические характеристики

Блоки ФБС в соответствии с ГОСТом характеризуются:

• средней плотностью бетона, используемого при изготовлении – от 1800 до 2400 кг/м³;
• классом прочности на сжатие – от В7,5 до В15;
• габаритными размерами (длиной, шириной и высотой);
• весом – от 230 до 1960 кг;
• размером и конфигурацией монтажной стальной петли;
• разновидностью бетона, из которого они изготовлены: он может быть тяжелым, с наполнителем (керамзитом) или силикатным;
• морозостойкостью – от 50 до 200 полных циклов заморозки/разморозки;
• маркой бетона по водонепроницаемости – W2;
• прочностью – как правило, не менее 100÷110 кг/см².

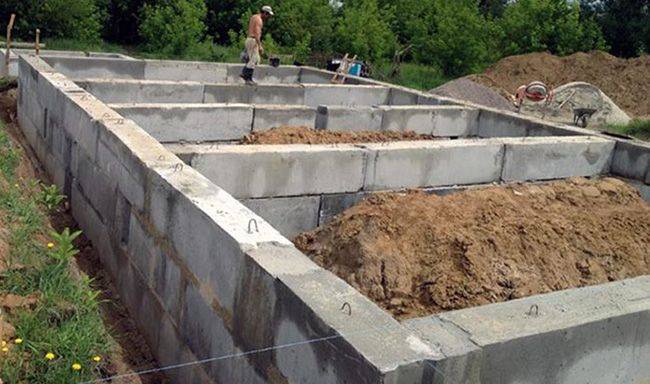

Укладка блоков

Перед разработкой проекта сборного фундамента нужно определить плотность грунта и его состав. Во многих регионах России основание, составленное только из блоков, дает мало прочности, поскольку почва склонна к пучению, сыпучести или слишком влажная. Для таких территорий, а также при монтаже подполов и погребов, используют сборно-монолитный фундамент. Для него перед укладкой блоков нужно залить армопояс.

После этого бригада:

• Устанавливает ограничительные щиты для первого ряда.
• Укладывает полиэтилен на утрамбованный гравий.
• Устанавливает двойной ряд арматуры и заливает бетон.
• Через сутки начинают монтаж ФБС от углов. Связующий состав — цементно-песчаная смесь, ею нужно заполнить и полости на боковых поверхностях блоков.
• Каждый следующий слой перекрывает стыки на предыдущем как минимум на 250 мм. Укладку заготовок нужно проверять по уровню.
• В соответствии с проектом могут добавляться армирующие пояса через каждые 2—3 ряда.
• После укладки последнего слоя блоков устанавливают щиты опалубки, каркас и заливают бетон для финишного армирования.

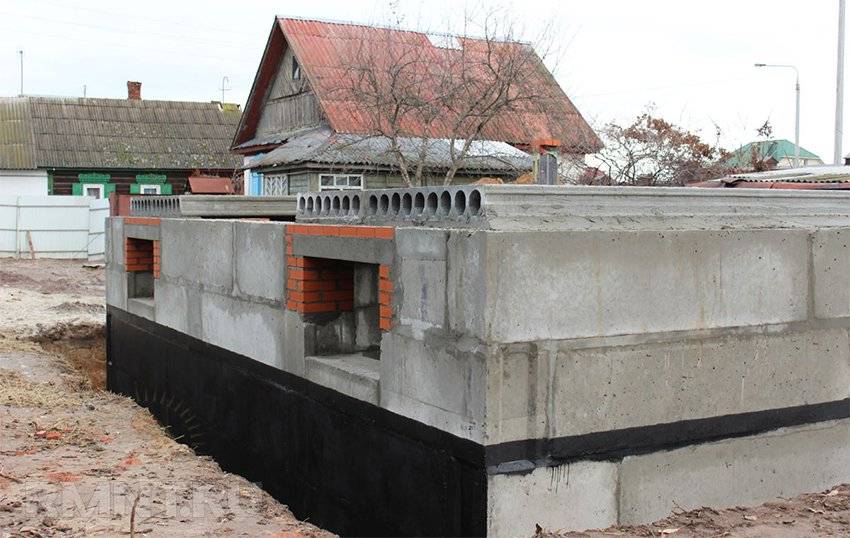

• Гидроизолируют и утепляют стену снаружи.
• Котлован засыпают обратно.

 Сборно-монолитный фундамент из ФБС плит монтируется за 4—5 дней. Этот подход уменьшает время строительства дома. Покупка заготовок со стандартными размерами уменьшает смету

Прежде чем заказать основу для постройки, важно провести геологоразведку участка. На многих грунтах прочность такого фундамента будет недостаточной

Несущие качества и устойчивость фундамента

Отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций. В свою очередь отсутствие общего арматурного каркаса делает сборный фундамент весьма восприимчивым к изгибающим и скручивающим воздействиям.

Два главных правила в строительстве сборных фундаментов:

1. Их расположение целиком в промерзающем слое грунта или ниже глубины промерзания, чем исключается поднятие конструкции силами морозного пучения.
2. Исключение бокового воздействия от грунта до того момента, когда сдавливающее воздействие будет достаточно высоким, чтобы силы трения между блоками не допускали их смещения.

При этом также требуется нивелировать разницу в плотности слоя почвы, на который фундамент опирается. Делается это посредством установки блоков на монолитную железобетонную ленту-ростверк или плиту, выполняющую роль распределения нагрузки от противодействия грунта.

Плюсы и минусы

Применение блоков ФБС при строительстве ленточных фундаментов целесообразно по нескольким причинам:

• Быстрый монтаж. Железобетонные блоки укладываются при помощи автокрана, благодаря чему строительные работы могут быть выполнены в течение 1-2 дней.
• Низкая трудоемкость работ. При использовании ФБС не требуется привлекать большое количество рабочего персонала, тратить дополнительное время на подготовку значительных объемов цементно-песчаной смеси.
• Долговечность. Фундаментные блоки, изготовленные в заводских условиях, строго соответствуют требованиям ГОСТ. Это дает сборным фундаментам весомое преимущество перед монолитными, при строительстве которых могут быть допущены ошибки в процессе расчета пропорций компонентов бетона.
• Высокая несущая способность. Конструкции из ФБС способны выдерживать значительные нагрузки, что делает их пригодными для возведения не только частных домов, но и тяжелых многоэтажных построек.

К недостаткам относятся:

• конструкции из железобетонных блоков требовательны к качеству теплоизоляции;
• ФБС не всегда может использоваться на пучинистых и переувлажненных грунтах;
• под основания необходимо укладывать специальную железобетонную подошву.

Пошаговое описание технологии укладки

Когда инструменты и материалы готовы, можно приступать к работе. Лучше всего следовать четкой инструкции:

1. Выравнивание. Для начала выравнивают поверхность фундамента с помощью раствора. Для этого замешивают раствор и распределяют его по фундаменту, аккуратно размазывая. Чтобы добиться ровности используют маячки, сделанные из гвоздей и натянутого шнура.

   Также ровность проверяют строительным уровнем. Если же фундамент получился идеально ровным, его поверхность просто обеспыливают для дальнейшей работы.

2. На фундамент намазывают битумную мастику и укладывают гидроизоляцию. В качестве изоляции можно использовать рубероид. Гидроизоляция поможет предотвратить перенос влажности от фундамента к блочному газобетону. Современные материалы выпускаются в рулонах, поэтому работать с ними легко: достаточно разрезать рулон на полоски нужной ширины и уложить на фундамент внахлест на 150 мм, затем прижать.
3. После поиска самого высокого угла фундамента приступают к укладке камня на раствор. Работа начинается с углов.

   В высшей точке фундамента устанавливают первый блок, затем делают маячки, равняясь на него по всем четырем углам.

   Положение блоков корректируют с помощью киянки или путем добавления раствора. Если длина стены более 10 метров, то по центру между блоками укладывают еще один камень, чтобы предотвратить провисание шнура.

4. Раствор наносят на поверхность гидроизоляции с помощью мастерка, кладку блок, выравнивают его по горизонтали и вертикали, прижимают и переходят к укладке следующего блока.

Боковые грани соприкосновения между блоками лучше укладывать на специальный клей, тогда как кладка на фундамент первого слоя осуществляется только на раствор.

Как найти самый высокий угол фундамента?

Прибор дает луч на 360 градусов, все, что остается: подойти к каждому углу и измерить расстояние от луча до основания фундамента. Угол, где оказалось меньше всего расстояние от верха фундамента до луча и будет самым высоким.

Ленточный фундамент фбс: выбор размеров блоков для возведения основания

В настоящее время при возведении   большой популярностью пользуется комбинированный способ укладки с применением ФБС элементов. Благодаря такой технологии уменьшается стоимость строительства, что не оказывает негативного влияния на прочность и долговечность конструкции. При выборе размеров фундаментных ФБС блоков следует учитывать, что будущее основание должно не только выдержать вес сооружений, но и равномерно распределить его по всему основанию.

Обратите внимание! Несоответствие размеров изделий может негативно отразиться на состоянии основания, что приведет в конечном итоге к разрушению здания. Именно от расчетной нагрузки объекта на фундамент и зависит, какого размера блоки необходимо подбирать

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности

Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов

Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов

От размеров продукции зависит прочность конструкции, технологический процесс монтажа элементов, время выполнения «нулевого цикла» и стоимость изделий. Размеры строительных блоков определяются на основании типа грунта, его несущей способности. Также необходимо учитывать толщину стен и перекрытия, вес сооружения, площадь и прочность фундамента. Чем ниже устойчивость грунта, тем габаритнее должны быть фундаментные блоки. Например, для глинистых поверхностей следует выбирать самые большие элементы, а на крупнообломочных грунтах можно устраивать основания из небольших по размеру изделий. Для создания наиболее плотной укладки рекомендуется применять продукцию разных габаритов.

Обратите внимание! При выборе размеров блоков для возведения стен необходимо руководствоваться правилом, утверждающим, что оптимальным считается пять элементов на длину стены

Материалы

Опорные столбы могут выполняться из нескольких видов материалов.

Древесина

Это доступный и простой в монтаже материал, который, однако, имеет наименьшую несущую способность и непродолжительный срок службы. Такой вариант может применяться в качестве основы фундамента под небольшие террасы, временные постройки, дачные домики.

Оптимальным для деревянных столбов является диаметр 120-200 мм. Перед использованием опоры следует просушить, покрыть влагоотталкивающими и антисептическими пропитками. Это позволит увеличить срок службы столбов. В качестве гидроизоляционного материала применяют битумные мастики.

Кирпич

Большое распространение получили кирпичные столбы. Из них выкладываются мелкозаглубленные столбчатые основания квадратного сечения с шириной сторон 40-50 см.

Бетон

Бетонные элементы представляют собой монолитные или разборные основания на основе бетона, армированные стальными прутами. Стандартное сечение в этом случае равно 400 мм. Данный вариант подходит в качестве основы под капитальное строительство.

Трубы

Трубчатые элементы представляют собой металлические трубы, установленные в землю и залитые изнутри бетонным раствором. В качестве армирования используется арматура.

Технология установки фундаментных блоков ФБС

Под аббревиатурой ФБС понимают блоки фундаментные, стеновые. Некоторые строители называют их стенами подвальных помещений. Основное предназначение изделий – сооружение всевозможных конструкций, которые можно эксплуатировать от -70° мороза до +50° жары. Монтаж блоков возможен на любом типе грунта в любом климатическом регионе страны.

Подготовка подошвы

Установка фундаментных блоков начинается после разбивки осей будущего основания. Стартует эта процедура с выноса на местность углов фундамента и всех его осей. Для этого используются «скамейки» обноски и ручной обмер всех параметров.

Монтаж ФБС производится на хорошо утрамбованную подушку из песка-отсева, если проектная документация не предписывает устройство иного типа основания. Грунта в подошве выравнивается строго по проектным ориентирам.

Что касается участков с песчаным грунтом, подушку на них можно не делать – достаточно хорошо уплотнить саму почву. Если монтаж будет производиться на песчаную подложку, ее толщина должна быть более 5-ти см, оптимальное же значение – 10 см.

Песчаное основание под блоки ФБС должны выступать с каждой стороны на 20-30 см, это предотвратит свисание фрагментов с опоры. Чтобы увеличить несущую способность основания будущего здания и несколько компенсировать вес блоков ФБС, в качестве основания выкладываются специальные подушки – ФЛ. Эти строительные элементы выполняют единственную функцию – расширяют подошву опоры.

Непосредственно сам монтаж

Ручной монтаж фундаментных блоков практически невозможен, поэтому для работ привлекается подъемная техника. Связано это в первую очередь с тем, что вес фрагментов будущего основания немаленький.

Диапазон размеров ФБС чрезвычайно широк

Началу строповки должен предшествовать тщательный осмотр положения крана – гусеницы и колеса машины должны располагаться за границами призмы возможного обрушения.

Монтаж выполняется поэтапно и подразумевает соблюдение определенной последовательности действий:

1) укладка угловых маячных блоков, а также разметка опорами участков стенового пересечения;

2) натяжение по грани угловых маяков причалки, равнение по ней промежуточных блоков;

3) когда закончен один ряд, причалка поднимается выше и все равно выступает ориентиром;

4) расположение блоков согласно плану контролируется по рискам, нанесенным на верхние грани фундамента, при этом используется отвес или теодолит;

5) при неровной укладке блока он поднимается краном, основание выравнивается и фрагмент опускается обратно. Тягать блоки и применять ручной способ формирования основания – неразумно;

6) установка ФБС ведется «вразбежку» по типу кирпичной кладки – блоки фиксируются на цементном растворе, число рядов – от 3 до 5.

Кладка стеновых блоков производится на раствор, вертикальные швы – перевязываются на глубину до 40 см (зависит от типа грунта: просадочные, сильносжимаемые, набухающие и т.д.).

Некоторые особенности процесса

Вес конструкции не позволяет повсеместно использовать ручной метод формирования фундамента, но в частном домострое встречаются случаи самодельного производства блоков более меньшего объема и устройство на их основе опоры для дома. Ручной способ перемещения заводских блоков ФБС, вес которых варьирует в диапазоне 0,31-1,96 т, физически невозможен.

Перед укладкой на подошву стеновые блоки очищаются от грязи, смачиваются водой из шланга и располагаются на цементном растворе толщиной 20 мм. В вертикальные зазоры по ходу монтажа наливается раствор, который в обязательном порядке штыкуется для избавления от воздушных пустот.

Если длины всех блоков, уложенных в одну линию, недостаточно для стороны здания, строители делают между строительными фрагментами промежутки. В эти зазоры помещают доборные блоки или монолитные вставки, именуемые пломбами. Кроме того, часто между ФБС элементами оставляют промежутки для прокладки инженерных коммуникаций.

Когда выполнен полный монтаж фундаментных блоков, излишки раствора срезаются, а недостатки – заполняются снова .

Важно: толщина блоков фундамента не обязательно должна быть шире стен основного здания, но максимальный свес стены с одной стороны не может превышать 13 см

Процесс изготовления фундамента из блоков ФБС

Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.

Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:

• Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
• На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
• Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.

На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.

• Обустраиваем невысокую опалубку для нижнего армопояса.
• Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).

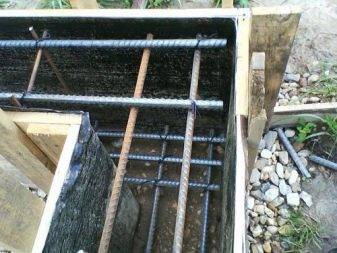

• Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).

• Заливаем бетонный раствор.
• По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.

Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня

• После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
• Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.

Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.

• Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
• Выполняем все необходимые работы по гидроизоляции фундамента.

И только после этого производим засыпку траншеи.

Строительство фундамента из блоков

В большинстве случаев дома строят на ленточном фундаменте, поэтому для примера можно взять устройство именно этого типа. Чтобы возвести надежное основание из фундаментных блоков, рекомендуется воспользоваться следующей инструкцией.

Шаг 1. Разметка.

Первым этапом строительства любого типа основания является разметка участка. Для этого определяют расположение дома и ставят колышки в соответствующих местах. Границы обозначают строительным шнуром или веревкой.

Шаг 2. Земляные работы.

Этот этап предполагает рытье траншеи под фундаментные блоки. Грунт убирают согласно выполненной разметке. Глубина траншеи определяется разными параметрами, начиная от состояния грунта и заканчивая весом будущей конструкции. Ширина траншеи определяется параметрами фундаментного блока, она должна быть немного больше его ширины.

Шаг 3. Обустройство подушки.

Чтобы нагрузка, передаваемая от строения на грунт, распределялась равномерно, необходима своеобразная подушка для фундамента из блоков. Этот элемент может быть выполнен в нескольких вариантах:

• Послойно из песка и щебня. В этом случае дно траншеи засыпают слоем песка в 15 см, уплотняют, а затем насыпают щебень слоем аналогичной толщины. Этот слой также хорошо трамбуют.
• В виде монолитной бетонной ленты. Изготовление такой подушки предполагает создание опалубки и армирующего пояса с последующей заливкой всей конструкции бетонным раствором.
• Сборная подушка из трапециевидных блоков. Указанные изделия укладывают на дно траншеи, засыпая песком промежутки между ними.

Шаг 4. Укладка блоков.

Сборный ленточный фундамент из блоков строится по следующей технологии:

1. Укладка блоков в углах.
2. Установка элементов в местах прохождения коммуникаций.
3. Установка промежуточных блоков.
4. Заполнение образовавшихся пустот кирпичами.

В процессе укладки необходимо придерживаться определенных правил:

• Монтаж блоков выполняется с обязательной перевязкой.
• После установки каждого ряда необходимо заполнить вертикальные швы бетонным раствором.
• По верхней части установленных блоков необходима укладка армирующего пояса. Эта конструкция свяжет верхние бетонные блоки и выровняет поверхность фундамента по горизонтали.

Разновидности фундаментных блоков

Сортамент ФБС не особо широк. Согласно ГОСТ 13579–78 при высоте блоков в 30 или 60 см их ширина может составлять от 30 до 60 см с шагом по 10 см. Длина блоков колеблется от 90 до 240 см, при этом в габарит длины и высоты уже заложен нормативный шов связующего, то есть реально блоки на 20 мм короче и ниже.

Размеры блоков ФБС

Фундаментные блоки по умолчанию не имеют армирования за исключением закладных монтажных петлей. В качестве основного материала используют бетон класса прочности от В7,5 до В15. В то же время при изготовлении блоков на заказ по стандартным формам нет ограничений для закладки в бетон линейного или сетчатого армирования, либо использования смеси со специальными параметрами, например, с повышенной морозостойкостью.

Блок ФБС с облицовкой

Для строительства конкретно фундаментов и несущих цокольных стен применяют фундаментные блоки стеновые (ФБС), в ряде случаев их изготавливают из тяжёлого бетона. Разновидности блоков из силикатного или керамзитобетона для несущих и ответственных конструкций непригодны. В свою очередь фундаментные блоки могут иметь маркировку ФБВ (с наличием продольного паза) или ФБП (с пустотами на манер шлакоблока).
