Как сделать отвод воды на участке своими руками

Устройство ливневой системы

Это даст возможность не образовываться застоям воды, а сразу же стекать. Воронки могут быть разного диаметра. Если сливная система не предусмотрена, рядом со зданием следует поместить лотки, в которые и будет стекать воды по трубам. Если нет и лотков, то вода будет стекать по отмостку.

Важно! При установке быть соответствие всем требованиям ливневой канализации в многоэтажном доме СНиПу

Воронки и водоотвод

Самый важный элемент системы отвода воды – это воронки. На них будет направляться поток воды. Такие изделия изготавливают из разных материалов и бывают двух видов:

Каждая из них служит для определенных целей. К примеру, для установки на горизонтальную крышу асфальтного типа нужно использовать плоскую воронку, а для наклонной кровли – колпаковую. Для использования на плоских крышах лучше использовать чугунные воронки, так как они отлично фильтруют воду от листьев и мусора.

Чугунные воронки состоят из таких элементов:

• Съемная крышка с отверстиями.
• Решетка из чугуна в форме цилиндра.
• Корпус, который будет установлен в перекрытие.

Обратите внимание, что места стыковки воронок и перекрытий следует хорошо герметизировать, иначе вода будет проникать под крышу. Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида. Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил

Водоотводные трубы и стояки обычно делают из жести, чугуна или поливинилхлорида. Следует знать, что каждую систему нужно хорошо обслуживать, и ливневая канализация для многоэтажного дома тоже не исключение из правил.

Для этого следует проделать ревизионные отверстия и обеспечить к ним полный доступ. Они должны находиться на высоте 1 метра от пола.

https://youtube.com/watch?v=m6XGj9v7W88

Схема установки

Чтобы правильно произвести монтажные работы, следует ознакомиться со схемой работ:

Для начала делаем разметку мест, где будут установлены крепления для стояка. После расчищаем место, и рассчитываем, где будет расположено отверстие для вывода трубы на крышу. После определяем месторасположение воронок. Делаем в стене отверстия для труб. Крепления фиксируем. Далее займемся установкой выпускной трубы. Ее соединяем с ливневой канализацией. Все выводы системы нужно хорошо загерметизировать

Важно, чтобы выбранный герметик был стойким к температурным перепадам. Устанавливаем вертикальный стояк

В нужных участках труб установите ревизионные люки. Оборудуйте герметизацию узловых соединений и трубопровода. Закройте скаты воронки. Установите защитную решетку.

После выполнения всех действий, система считается готовой. Теперь остается лишь проверить работоспособность, и для того, чтобы не ждать дождь, вы можете просто залить воду сверху.

Рекомендации

Перед тем, как установить ливневую канализацию, ознакомьтесь с простыми рекомендациями. Благодаря применению этих советов вы сможете справиться со всем быстро и правильно, а готовая конструкция будет работать эффективно.

• Воронки устанавливайте так, чтобы они были равномерно расположены по всей площади крыши.
• Обязательно сделайте уклон в сторону каждой воронки, или же подберите те участки крыши для размещения, которые ниже остальных.
• Сделайте между воронками дистанцию, но она не должна быть больше 15 м.
• Трубы, которые распложены в шахтах, следует закрыть панелями или утеплить.

Выполнение этих простых советов сделает установку и эксплуатацию проще.

Лотки

Лотки для ливневой канализации есть нескольких видов. У каждого из них свои преимущества. По материалу изготовления они бывают:

• Из пластика.
• Из металла.
• Из композитов.

Конструкции из пластика обладают массой достоинств: удобство при монтаже, легкость при транспортировке. Они устойчивы к воздействию влаги и перепада температуры, а еще надежны и долговечны. Помимо этого, цена на такие изделия приемлемая.

Лотки из бетона просты и обладают хорошей пропускной способностью. Помимо этого, они устойчивы к агрессивной среде, но очень большие и подвержены действию влаги. При монтаже есть определенные сложности. К плюсам отнесем возможность установки любой защитной решетки.

Водоотвод на даче своими руками

Вода играет важную роль в жизнедеятельности человека, растений и всех живых организмов. Каждый владелец дачного участка знает, что без воды он не вырастит хороший урожай. Влага способствует росту растений и деревьев, но ее избыток может быть и губительным для них. Избыток влаги в почве может быть от поверхностного залегания грунтовых вод, частых дождей, после обильного таяния снега весной. Перенасыщенная влагой почва может губительно влиять не только на растения, но и на жилые постройки, канализацию, колодцы с питьевой водой. Поэтому, если вы заметили на своем дачном участке постоянную сырость от большого количества влаги, вам необходимо срочно принять меры по борьбе с ней и задуматься о строительстве водоотвода. Давайте подробно рассмотрим весь процесс строительства, чтобы вы убедились, что водоотвод на даче своими руками может соорудить каждый дачник.

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

• разработать схему системы водоотвода;
• подготовить все необходимые материалы и инструменты;
• выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

• расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
• до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
• глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
• минимальная ширина траншей – 0,35 м;
• расстояние между соседними траншеями должно составлять не менее 10 м;
• не рекомендуется укладывать трубы в местах проезда машин и иной техники;
• в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

Виды дренажных труб и область их применения

• фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
• смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
• сборный или дренажный колодец из пластика или бетонных колец;
• геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
• песок;
• гравий мелкой фракции.

Для выполнения работы потребуются:

• труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
• дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
• инструменты для разметки: рулетка, деревянные колышки;
• строительный уровень;
• лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
• инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

1. разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
2. выкапывание траншей и ям для расположения колодцев;

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

1. установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Установка дренажного колодца для сбора и утилизации стоков

1. установка смотровых колодцев;

Установка колодца для контроля за состоянием системы

1. закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
2. укладка защитного материала (геотекстиля);
3. засыпка подготовленных траншей на 25 – 30 см слоем гравия;

Подготовка траншей для укладки труб

1. сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

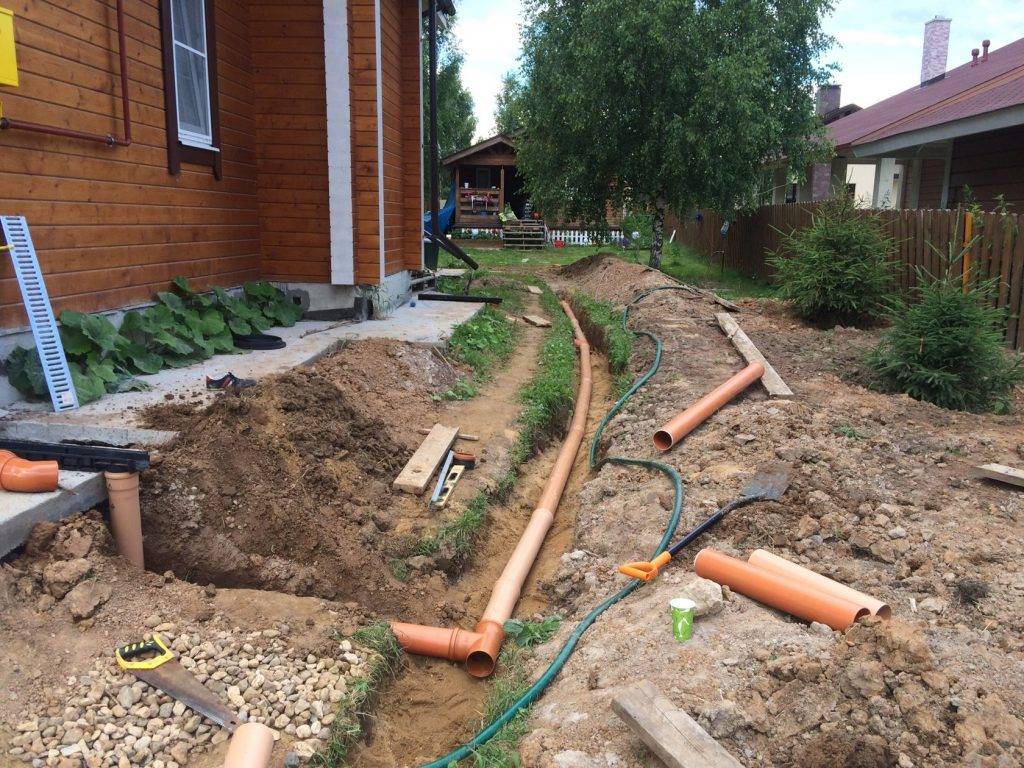

Прокладка дренажного трубопровода

1. защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
2. обратная засыпка и утрамбовка грунта;
3. декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

Подготовка к установке дренажа

Перед началом организации дренажной системы необходимо качественно защитить основание дома: обработайте внешнюю сторону фундамента битумной грунтовкой, сверху нанесите битумную мастику, уложите на новый слой обычную малярную или армированную сетку и закройте ее дополнительным шаром мастики.

Далее выкопайте вокруг дома траншею шириной 40 см. Ее глубина будет напрямую зависеть от типа дренажа. Создайте в траншее равномерный уклон для слива воды: постепенно засыпайте песок, регулярно измеряя лазерным уровнем перепады высоты. Можете чередовать слой мелкого и крупного песка. Уклон необходим, чтобы обеспечить беспрепятственный отток собирающейся воды в сборную канаву или общий колодец. Учитывайте, что зона сбора воды должна размещаться на некотором отдалении от жилища.

Глубинная дренажная система: тонкости проектирования и монтажа

Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.

Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м.  Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают.  Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.

Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.

Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.

Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня

В процессе монтажа дренажной системы выделяют несколько этапов:

Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.

Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.

Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии

Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.

Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

Дренаж участка. Виды и назначение

Как и в любом серьезном деле, дренажная система на участке начинается с подготовки плана. И дело тут не в требованиях земельного кодекса или других законодательных актов. Дренаж участка делают на десятилетия, и за это время его не раз придется чистить, ремонтировать, возможно – модернизировать. Да и в том случае, если понадобится начать строительство нового здания или проложить подземные коммуникации – план пригодится.

Кроме того, схематическое изображение помогает избежать ошибок дренирования местности, потому что опирается на топографию участка и план размещения построек.

Для самостоятельной постройки доступны два вида отвода воды: поверхностный дренаж и глубинный дренаж. Как делать дренаж именно в вашем случае – зависит от источника влажности, типа грунтов и топографии участка.

• Вязкая глинистая почва легко раскисает даже от небольшого дождика. Дождевая вода не впитывается, а растекается по ее поверхности, превращая поверхностный слой в скользкую желеподобную массу. Глина работает, как гидроизоляция, поэтому на таком грунте легче всего создается поверхностная дренажная система участка.
• Высокий уровень грунтовой воды может служить источником заболачивания участка. Причина все та же – слой водоупорной глины, который залегает под небольшим слоем суглинка или песчаника. В этом случае уже приходится анализировать, какой дренаж будет практичнее – поверхностный или глубинный.
• Повышенной влажностью страдают и низинные участки. Там другая беда – вода стекает с более высоких мест, и деться ей просто некуда. В этом случае очевидно, что дренаж на участке должен быть подземным.

Отвод излишков влаги из почвы также необходим при постройке зданий. Причем уровень дренажа должен быть ниже, чем самая нижняя точка фундамента. Как сделать дренаж на даче для защиты фундамента хорошо описано в действующем Своде Правил СП 31-105-2002.

Возможность совмещения ливневой канализации и дренажа

Любые канализационные стоки, в том числе и дождевые, должны быть изолированы от грунта, а дренаж – наоборот. Ради упрощения и удешевления начинающие строители выполняют устройство дренажа на участке своими руками, и при этом иногда совмещают его с ливневой канализацией. Результат не заставит себя долго ждать. Уже через пару лет во время дождей вокруг ливневки земля станет липкой и вязкой с типичными признаками застаивания воды.

Отвод воды

Прежде чем начинать проектировать систему для отвода грунтовых вод, необходимо решить, куда они будут отводиться. Доступно несколько вариантов на выбор.

Схема дренажного водоема.

Может быть организована накопительная система. Это оптимальный вариант для регионов с большими сезонными колебаниями влажности. К примеру, за сырую весну вода накопится, а засушливым летом будет применяться для полива. Грунтовые воды будут собираться в специально предназначенные для этого емкости. Их можно оставить на поверхности или при желании закопать. Воду можно собирать и в искусственный водоем, но это требует более серьезных материальных и трудовых затрат.

Если в вашем поселке есть общая система стоков воды, имеет смысл организовать отвод грунтовых вод именно в такую систему. При наличии вокруг участка свободной территории воду можно отводить туда, но в большинстве случаев это нецелесообразно.

Схема укладки дренажных труб.

Если нет никаких вариантов для отвода воды, ее придется накапливать. Для этого на участок завозятся специальные резервуары. По мере наполнения резервуаров вызывается ассенизаторская машина, и они освобождаются.

Довольно часто владельцы участков комбинируют несколько способов. К примеру, весной накапливают воду в резервуарах, используют ее летом для полива, а осенью отводят то, что не пригодилось.

Как правило, потребность в отведении подземных вод появляется только на суглинистых и глинистых почвах. Песчаные грунты сами выполняют функцию дренажа.

Сточные ямы и канавы

Многие домовладельцы выбирают довольно простой способ решить проблему осушения территорий путем рытья желобов и канав. Обустройство ямы конусообразной формы осуществляется следующим образом: на дне необходимо выкопать яму глубиной до 100 см, шириной до 200 см вверху и 55 см внизу. Система осушения достаточно эффективна, так как лишняя влага может сливаться в сливные ямы без использования дополнительных средств.

Процесс устройства водостоков более трудоемкий, но не менее эффективный. Канавы выкапываются по всему периметру территории: глубина и ширина 45 см. Стены выполнены под углом 25 градусов. Дно выкладывают кирпичом или щебнем. Основным недостатком канав является их постепенное осыпание, поэтому стоит проводить своевременную очистку и укрепление стен бетонными досками или плитами.

Порядок укладки дренажной системы

В целях экономии, многие домовладельцы планируют выполнить все монтажные работы, связанные с монтажом дренажной системы своими руками. Для таких домашних мастеров ниже приводится пошаговая инструкция по самостоятельной укладке дренажа на дачном участке или в частном секторе.

Последовательность монтажа

На начальном этапе производится разметка и копка траншей, предназначенных для укладки трубы

Здесь важно в точности соблюдать требования проектной документации, если таковая имеется.
Следующий шаг – трамбовка дна и боковой поверхности траншей. Для выполнения этой несложной операции можно применить нехитрое приспособление, которое несложно изготовить своими силами

Для большей эффективности песчаные грунты можно немного увлажнить.
Далее – укладка на дно и боковые стены траншеи подушки из песка и щебня и ее тщательная трамбовка.
Утрамбованная поверхность укрывается геотекстильным полотном с таким расчетом, чтобы с обоих сторон траншеи образовался остаток полотна не меньше чем 0,5 м.
Следующим этапом является промывка и укладка гравия на дно траншеи. Обычно подушка из гравия имеет толщину от 200 до 250мм.
Перфорированные дренажные трубы оборачивают геотекстилем.
Далее производится укладка трубы на гравиевую подушку и их соединение с использованием специально разработанных соединительных муфт.
В тех местах, где происходит стыковка трёх и более труб, устанавливается специальный дренажный колодец. Кроме этого, такие колодцы должны быть установлены через каждые 50-55 м.
После сборки конструкции траншея засыпается слоем гравия толщиной 25-30 см.
После этого траншея полностью засыпается грунтом. Для улучшения эстетических характеристик сверху можно уложить пласты дерна.
Собранную в дренажных колодцах воду целесообразно использовать для орошения грядок или других бытовых нужд.

Обеспечить удаление избыточной влаги с участка весьма непросто. Прежде чем начинать монтаж дренажной системы, нужно тщательно изучить ландшафт участка, особенности почвы, точно определить глубину залегания водоносных пластов. На основании этих данных самостоятельно, или с помощью специалистов составить разработать проект системы дренажа. Только после этого можно приступать к монтажным работам.

Ценные советы и рекомендации

Если выполнять перечисленные ниже правила, проблем с функционированием дренажной системы будет намного меньше.

• Дренажные трубы монтируют вдоль нижней границы основания фундамента. Допустимый шаг вверх/вниз – от 0,3 м до 0,5 м. Если вы опустите дрены ниже, грунтовые и дождевые воды будут планомерно вымывать грунт из-под фундамента, что чревато оседанием здания.
• Если нет возможности защитить фундамент геомембраной, придется сооружать глиняный замок.
• Уровень скопления дренажных вод (зона дрен) должен быть ниже уровня чистового пола в цокольном этаже или погребе.
• Обратная засыпка речным песком более эффективна, чем засыпка «родным» грунтом.

Учитывая динамичность движения грунтовых вод, при монтаже трубопровода обязательно фиксируйте геотекстиль. Он должен плотно, без зазоров, прикрывать фильтрующий «рулет».

Правильно оборудованная дренажная система служит 20-30 лет, поэтому по окончании монтажа можно приступить к выбору способа благоустройства придомовой территории. Один из популярных вариантов – цветник

Для более эффективного отвода лишней влаги наряду с пристенным дренажом устанавливают систему водостоков и ливневку – подземную или наружную.

Общий принцип дренирования участка

Дренаж своими руками работает по принципу сообщающихся сосудов. Вода из почвы стекает в более низкие дренажные канавы, а в них по наклонной течет в сторону понижения. Поэтому при составлении плана нужно начало дренажных каналов располагать в самой высокой точке участка, а место стока воды – в самой низкой. Причем магистральная канава должна идти максимально прямо по направлению уклона, а боковые канавы могут иметь изгибы и идти под углом к основной ветке.

Уклон дренажа принято обозначать в десятичных дробях. Это число равно отношению перепада высот начальной и конечной точки участка дренажа к его длине. Например, значение 0.002 означает, что на каждый метр длины перепад высот должен составлять 2 см. Требуемый уклон зависит от типа поверхности водоотвода и объема стекаемой воды. Обычно эти значения берутся из СНиПа и для закрытой системы дренажа составляют 0.003 – 0.007. Для открытых канавок с земляными стенками уклон должен быть на порядок выше.

Слив дренажной воды обычно производится в более глубокую дренажную канаву, опоясывающую участок или проходящую вдоль прилежащей к участку дороги. Если участок находится ниже окружающей местности, то для слива воды используется специальная дренажная яма. После наполнения, вода из нее перекачивается в ближайшую сточную канаву или вывозится автомобилем-ассенизатором. На даче, дренажная яма своими руками сделанная может представлять собой большую пластиковую емкость, вкопанную на требуемую глубину.

На какой глубине расположить дренажные каналы

Глубина дна дренажных каналов должна располагаться ниже желаемого уровня обезвоживания земли. Для сада и огорода достаточно осушить слой земли на 40-60 см в глубину. А для защиты фундамента дренажные каналы должны располагаться ниже его подошвы.

Законодательная база для разработки Схем ВиВ

1. Постановление Правительства Российской Федерации от 5 сентября 2013 г. N 782 г. Москва «О схемах водоснабжения и водоотведения» Порядок разработки и утверждения схем водоснабжения и водоотведения.
2. Федеральный закон от 07 декабря 2011 года № 416-ФЗ «О водоснабжении и водоотведении»;
3. Градостроительный кодекс РФ;
4. Федеральный закон от 06 октября 2003 года № 131-ФЗ «Об общих принципах организации местного самоуправления в Российской Федерации»;
5. Федеральный закон от 27 июля 2010 года № 190-ФЗ «О теплоснабжении»;
6. Федеральный закон от 30.12.2004 № 210-ФЗ «Об основах регулирования тарифов организаций коммунального комплекса»;
7. Постановление Правительства Российской Федерации от 14.06.2013 № 502 «Об утверждении требований к программам комплексного развития систем коммунальной инфраструктуры поселений, городских округов»;
8. Приказ Министерства регионального развития Российской Федерации от 10 октября 2007 №99 «Об утверждении Методических рекомендаций по разработке инвестиционных программ организаций коммунального комплекса»;
9. Приказ Министерства регионального развития Российской Федерации от 06 мая 2011 года № 204 «О разработке программ комплексного развития систем коммунальной инфраструктуры муниципальных образований».

Типология ливневых канализаций

Для того чтобы узнать, как сделать ливневую канализацию своими руками, необходимо ознакомиться с ее видами:

1. Надземный тип. Основная особенность таких ливневок состоит в том, что желоба, выполняющие водоотводящую функцию расположены в покрытии. С их помощью вода попадает в специально отведённое место или же стекает в огород или сад на участке.
2. Подземный тип. Все компоненты такого канализационного вида конструкции расположены ниже уровня грунта. Конструкция органично вписывается в экстерьер двора. Однако для ее монтажа, необходимо выполнить огромный объем земельных работ, сопровождаемый большими финансовыми затратами. Оборудовать дома своими руками эту систему, можно при переделке своего участка либо строительстве нового коттеджа. В свою очередь, они разделяются на два вида:
   • непромерзающий;
   • промерзающий.

   Непромерзающая ливнёвка должна быть уложена ниже глубины грунтов подверженных промерзанию. Каждому региону свойственен свой уровень, который в среднем равен – от 1,5 до 1,7 метра. Что же касается промерзающего сооружения, то его глубина в среднем составляет менее метра, однако, данная ливневая канализация на даче, может нестабильно функционировать в зимний и весенний сезоны.





















3. Смешанный тип. Название говорит само за себя. Часть конструкции выполняют сверху, а другую часть – делают в грунте. Такой вариант совмещает в себе огромный ряд преимуществ:
   • малое количество необходимых стройматериалов;
   • сравнительно небольшие финансовые затраты;
   • эстетичный внешний вид.

Однако почти всегда, приходится производить индивидуальный проект. Это объясняется тем, что у каждого участка имеется ряд особенностей:

• планировка;
• впитываемость влаги грунтом;
• застройка;
• рельеф местности.

Нормы, стандарты и требования при организации канализационной системы

Поскольку сточные воды перемещаются от дома к септику самотеком, важно уложить трубы под определенным углом, чтобы не возникали застои. Обычно уклон составляет от 2-х до 3 см на каждый метр трубопровода, но не меньше 1.5 см

Также важно правильно подобрать диаметр, который зависит от типа трубы и от количества устройств, соединенных с системой очистки. Рекомендации по подбору диаметра:

Рекомендации по подбору диаметра:

• Для подключения умывальника или биде – Ø32-40 мм,
• Для подключения мойки или ванны – Ø от 50 мм и больше,
• Для стояка или при подсоединении сразу нескольких элементов санитарно-технического оборудования – от 70-85 мм в диаметре,
• Для подключения унитаза или для установки в качестве отводящей трубы, стояка – Ø100 мм и больше.

Важно! В неотапливаемом помещении или снаружи монтаж своими руками системы канализации обязательно подразумевает защиту труб от перегрева и промерзания. Для того, чтобы постоянная температура поддерживалась в интервале +5-+45С, трубы обычно минеральной ватой или другими видами теплоизоляции

Что касается угла наклона, угол изменения в направлении прокладки трубопровода должен составлять более 90°, а вот те трубы, с помощью которых присоединяются к стояку различные сантехнические приборы, закрепляются под углом 45° и меньше.

Обслуживание дачной канализации

Вот и все простейшая канализация на даче готова. Теперь несколько слов об обслуживании. Теоретически, через какое-то время, бачек должен заполниться осадком. Тогда придется слегка откопать яму снять крышку с бачка и почистить его. И опять можно наслаждаться комфортом.

В заключении хочется сказать, что такая простейшая канализация на даче показала себя прекрасно. Она хорошо справляется со стоками от раковины на кухне. Кроме того, за прошедших два года ее эксплуатации, потребности в чистки отстойника не возникло, и предполагаю, что в ближайшие пару лет так же не возникнет.

И последнее, как в любой системе канализации следует предусматривать установку водяного затвора на всех сантехнических приборах, по-простому нужно ставить сифоны, так неприятный запах из канализационной трубы не будет попадать в помещение.

Выбор типа и категории дренажа

Водоотводная система на территории загородной территории бывает закрытой и открытой. Последний вариант подходит для отведения вод прошедшего дождя и таяния снега. Не менее популярен закрытый и засыпной дренаж. Все они описаны подробно.

Открытый тип

Для обустройства открытого дренажа территорию потребуется окапать по определенному периметру специальными небольшими канавами, которые имеют скошенные края примерно на 30 градусов. Общая глубина таких канав должна быть примерно 0,7 метра, ширина составляет 0,5 метров.

Уклон в данном случае должен соблюдаться в обязательном порядке. Если территория загородная территория расположена на определенном склоне, оптимально, чтобы ров был расположен поперек такого склона. Это поможет перехватить стекающую жидкость. При этом течение направлено в общий канал, причем сразу не с одного участка.

Открытая форма качественной отводящей воду система удобная и простая. Рвы в данном случае можно выполнить примерно также по глубине, но на дно укладываются выполненные из пластика или прочного бетона лотки и сверху закрытые. Перед проведением укладки их на дно, предварительно требуется насыпать стандартный песок в объеме до 10 см. Одновременно с этим потребуется установить специальные пескоулавливатели, то есть емкости из пластика, задерживающие песок и иной мусор.

Закрытый или скрытый дренаж

Подобный вид применяется уже для эффективного отвода жидкости. Траншеи и небольшие рвы выкапываются на общую глубину немного ниже уровня того участка, где почва промерзает. Они также выполняются с соблюдением нужного уклона. В вырытые канавы осуществляется укладка дренажных труб, посредством которых вода будет отводиться к водосточному колодцу.

1. Подобная система делается вокруг дома, что поможет эффективно отвести влагу от фундамента.
2. Если территория загородного участка находится в низине, стоит проложить дренажные трубы.
3. Перед выкапыванием обязательно нужно определить особенности участка, его уклон и рельеф. Сделать это можно при помощи специальных инструментов, а также чисто на визуальном уровне, например, наблюдая, куда стекает поверхностная вода.

После проведенных работ стоит определить, выдержан ли нужный уклон. Для этого нужно просто залить в траншеи воду и просто потом понаблюдать за тем, куда она направляется. Если все было сделано грамотно, вода будет свободно протекать и не застаиваться.

Дренаж засыпной

Подобный вариант дренажа немного схож с выше описанным. Отличие заключается в том, что трубы в этой распространенной среди дачников ситуации не применяются вообще, но осуществляется засыпка канав молотым кирпичом или щебнем примерно до половины. Сверху же насыпается достаточно мелкий щебень, а сверху выкладывается дерн.

Такого плана дренажная система обычно очень быстро заиливается. Оградиться от данной неприятности можно просто постелив перед самой засыпкой небольшой слой из специального материала, например, геотекстиля, который будет выполнять важную функцию фильтра. Материал идеально будет впитывать воду и одновременно с этим не пропустит мелкие частицы.

Это три основных варианта эффективной системы, среди которых большой популярностью пользуется именно закрытая форма водоотводящей системы. Ее обустройство и будет описано более подробно.

Распространенные ошибки

Ошибки дренирования участка можно выявить, как только начнется осенний сезон дождей либо по весне с паводком. К основным проблемам относят:

• Небольшой наклон, который неспособен обеспечить отведение влаги с участка самотеком. Вся вода останется на территории. Чтобы устранить проблему, понадобится демонтировать колодцы и переделать траншеи под нужный наклон.
• Недостаточный дренаж с заливом подвала или цоколя. Требуется установка дренирующей системы внутри подвала или по периметру фундаментного основания.
• Несоответствие дренирующих труб типу почвы. Дрен с перфорацией забьется в глинистом грунте и перестанет действовать. Чтобы предупредить такую ситуацию, специалисты советуют применять качественный геотекстиль.

Влага на территории может застаиваться по причине одной из этих ошибок или их сочетания.

Для продления эксплуатационного срока за дренажной сетью необходимо ухаживать. Осматривайте открытые каналы, ревизионные колодцы раз в две недели от начала таяния снега по весне до прихода зимы. Подготавливайте дренаж к весеннему паводку, очищайте засорившиеся конструкции, убирайте заросли травы и кустов близ траншей.

Грамотно созданный проект, правильно произведенная установка и систематический уход за дренирующими каналами позволяют предотвратить неприятности, доставляемые застоем воды на участке.
