Процесс бурения последовательность действий
Если подготовить необходимое оборудование и выдержать последовательность этапов, не возникнет вопросов, как правильно сделать скважину. Готовая бурильная установка оснащена головкой и механизмом в виде лебедки. Штангу пропускают сквозь оба отверстия вниз, по необходимости наращивают ее и закрепляют ворот. Вращают ворот обычно вдвоем, а третий человек необходим для коррекции положения штанги.
Если скважина неглубокая, то применяют только буровую колонку, направляя ее вниз строго вертикально. Тренога с подъемником необходима для скважин, имеющих большую глубину
На колонке ставят метку, отступая от верхнего настила 60-70 см. Опустив колонку на обозначенное расстояние, ее извлекают обратно, удаляя поднятую вместе с буром породу. Таким же образом погружают очищенную колонку несколько раз. Большая глубина требует наращивания штанги. Для этого с помощью муфты присоединяют еще одну трубу.
В зависимости от устойчивости грунта выбирают способ бурения – с обсадными трубами или без них. При устойчивом, плотном грунте можно пробурить всю скважину целиком, так и не воспользовавшись обсадными трубами. Осыпающиеся породы говорят о том, что уже через 2-3 метра следует установить трубу, оснащенную башмаком. Диаметр трубы шире диаметра муфт, поэтому труба заходит в шахту с трудом. Иногда, чтобы ее туда поместить, используют ввинчивание или кувалду.
В качестве обсадных труб используют изделия для прокладки водопровода — металлические или полипропиленовые трубы необходимого диаметра для наружных работ
Если породы осыпаются, следует избегать обвала. С этой целью бур не опускают слишком низко – ниже конца обсадной трубы на определенное расстояние. Обычно оно равняется половине длины бура. Таким образом, процесс заключается в чередовании бурения и монтажа обсадных труб, наращиваемых по мере погружения.
Стоимость колонок
Цены на уличные водоразборные колонки для полива и других бытовых нужд у всех производителей практически одинаковые. Зависят они от типа исполнения и длины прибора.
- КВ длиной 275 см стоит 5000 руб.;
- КВО 275 см – 4500 руб.;
- КВ 375 см – 6300 руб.;
- КВО 375 см – 5700 руб.
Продаются по отдельности запчасти: пружина 240 руб., сетка 170 руб., клапан – 150 руб., – эжектор 515 руб., приемник в сборе – 3500 руб., приемник не в сборе – 1500 руб., колпак – 1800 руб..
Произвести установку и ремонт водоразборной колонки несложно. Этим должны заниматься представители водоснабжающей организации.
Технические характеристики
Производимые на территории России водоразборные колонки строго выпускаются по ГОСТу. Поэтому у них стандартные технические характеристики:
- работают при давлении воды внутри водопроводной сети 0,1-0,6 МПа;
- диаметр трубы, соединяющей устройство с водопроводом, составляет 20 мм;
- диаметр трубы отводящей – 15, или 20 мм;
- вертикальный ход клапана – 16-18 мм;
- масса устройства при длине в 1,25 м – 31 кг, увеличение веса составляет 2,6 кг на каждые 25 см увеличения длины прибора.
Корпус колонки изготавливают из стали или чугуна, окрашивают, чтобы не покрылась ржавчиной. Сам прибор является разборным устройством, поэтому легко поддается ремонту. Производители в качестве запчастей предлагают любые детали и узлы.
Требования к водоразборной колонке
Производство уличных колонок основано на государственном стандарте под номером 15150. Основные требования относятся к месту расположения устройства, а также учитывается количество потребителей.

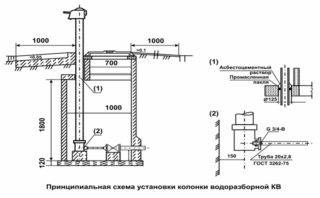

- В месте расположения водопроводного колодца проводят монтаж колонки. Если колодца нет, его рекомендуется соорудить как можно ближе к тротуару. Идеальное место – перекресток.
- Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
- Оптимально, если уличный водозабор формируется на песчаных грунтах для легкого отведения воды в землю.
- Возвышенное место установки лучше, чем в низине.
- Зимой колонку лучше утеплить, потому что металлический корпус не сможет защитить воду от замерзания.
- Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.
Все выполненные требования гарантируют долгосрочную и эффективную работу прибора. При этом обязательно учитывается глубина заложения водопроводных труб. На основе этого параметра выбирают модель устройства.
Какую газовую колонку лучше установить в квартире
В квартирах многоквартирных домов устанавливают газовое оборудование средней и большой мощности. Оно может снабжать горячей водой сразу несколько водозаборников. Важный фактор выбора — безопасность газового оборудования. Для квартир рекомендуется приобретать водонагреватели с автоматической системой розжига. Она поджигает горелки при открытии вентиля подачи газа. Это обеспечивает не только удобство в эксплуатации оборудования, но и безопасность.
Поступая на верхние этажи многоквартирных домов вода теряет силу напора. Решить эту проблему можно купив колонку с модулирующими мощность горелками. Они самостоятельно подстраиваются под фактическое давление воды в трубах. Максимальной степенью безопасности работы обладает оборудование, оснащённое трёхуровневой системой защиты.
У таких водонагревателей есть функция автоматической блокировки подачи газа. Она срабатывает при появлении обратной тяги или затухании пламени горелки. Избежать перегрева воды помогают предохранительные гидравлические клапаны. При отсутствии в квартире вентиляции рекомендуется приобретать газовые колонки с открытой камерой горения. Это поможет избежать скопления отработанных газов внутри нагревателя. Они приводят к перегреву оборудования.
ТОП газовых колонок для квартиры по отзывам пользователей
«Нева» 4511
К недостаткам оборудования относят:
- невозможность поддержания им стабильной температуры горячей воды;
- невысокую производительность.
Цены на популярные газовые водонагреватели «Нева»
«Ariston Fast EVO 11B»
Большинство покупателей отдаёт своё предпочтение этой модели колонок из-за их привлекательного внешнего вида. Он выгодно отличается от большинства изделий этого типа. Одним из достоинств агрегата является его способность держать нагрев на заданном уровне. Он надёжен эксплуатации, редко выходит из строя и оснащён системой безопасности. В числе достоинств оборудования:
- бесшумная работа;
- простая система управления;
- компактность и малый вес;
- наличие функции ограничения нагрева и контроля подачи газа;
- возможность подключения к нескольким точкам водозабора.
Система розжига колонки оснащена батарейками. Степень зарядки аккумулятора отображается его индикатором. Периодически возникающая потребность замены батареек в агрегате относится к недостаткам оборудования.
Цены на популярные газовые водонагреватели Ariston
«Bosch WR 10-2P»
Модель, по мнению специалистов, является одной из самых надёжных. Она имеет привлекательный внешний вид, проста в обслуживании, имеет длительный срок эксплуатации. Достоинством оборудования является возможность его стабильной работы даже при слабом напоре воды. Температура нагрева устанавливается с помощью специального регулятора. Розжиг горелок производится автоматически. Система безопасности оборудования следит за подачей газа. Колонка имеет высокую производительность, но чувствительна к качеству воды.
Цены на популярные газовые водонагреватели Bosch
«Neva Lux 5514»
Пользователи колонок этой модели утверждают, что после её первичной настройки параметров нагрева можно забыть о регулировке температуры на несколько лет. Оборудование работает на протяжении длительного времени без сбоя настроек. Вода нагревается в агрегате за несколько секунд. Стабильность работы оборудования не зависит от изменений давления воды в трубопроводе. «Neva Lux 5514» при высоком качестве исполнения имеет доступную для широкого круга людей стоимость. Производительность оборудования до 14 л/мин. К его недостаткам относят шумную работу и необходимость регулярной замены батареек.
Основные критерии выбора газовых колонок
Совершая покупку бытовых нагревателей необходимо обращать внимание не только на их производительность, но и на давление газа и воды в сети, существующие в месте установки оборудования
Производительность
Тепловая мощность агрегатов является основным техническим показателем. Она оказывает влияние на формирование цены оборудования. Это значит, что нет смысла покупать нагреватели с производительностью значительно превышающей реальные потребности. Правильно рассчитанная тепловая мощность оборудования позволит сэкономить денежные средства. В технической документации газовых колонок производители указывают 2 показателя их мощности:
- потребляемую — расход газа;
- полезную — КПД оборудования.
Таблица 1. Виды нагревателей по тепловой мощности
| Виды оборудования | Мощность, кВт | Объём воды с t 100°С, л/мин | Объём воды с t 50°С, л/мин |
|---|---|---|---|
| Малой мощности | 7-19 | 5 | 11,5 |
| Средней мощности | 22-24 | 7 | 14 |
| Большой мощности | 28-30 | 8 | 16 |
Давление газа и воды
Выпускаемое производителями оборудование рассчитано на определённые показатели давления воды и газа в сети. Их фактическое значение измеряется в период пиковых нагрузок. Замеры давления газа и воды лучше доверить специалистам. При постоянном низком давлении воды рекомендуется приобрести колонку, имеющую регулятор потока воды.
Некоторые владельцы частных домостроений повышают давление в водопроводной системе нагнетая поток с помощью насоса. При низком давлении газа устанавливают колонки с редуктором
Особое внимание необходимо обращать при покупке водонагревателей на производителя. Импортные агрегаты должны быть адаптированы к российским реалиям. В большинстве районов России давление газа составляет порядка 13 мБар
В Европе этот показатель составляет 20 мБар
В большинстве районов России давление газа составляет порядка 13 мБар. В Европе этот показатель составляет 20 мБар.
Если установить в доме не адаптированный под российское давление газа европейский нагреватель, он не будет набирать заявленную производителем тепловую мощность. Подобные проблемы часто возникают и с давлением воды. Предназначенное для продажи на российском рынке импортное оборудование имеет соответствующую отметку о допустимом давлении в техническом паспорте.
На что еще обратить внимание при выборе
В технических характеристиках газовых колонок есть еще несколько строк, на которые стоит обратить внимание. Во-первых, смотрите минимальное давление воды и газа, с которым может работать данная модель
Импортные газовые колонки европейских производителей в этом плане более капризны — они рассчитаны на стабильное давление, плохо переносят перепады
Зато при нормальных условиях они работают стабильно и без поломок
Импортные газовые колонки европейских производителей в этом плане более капризны — они рассчитаны на стабильное давление, плохо переносят перепады. Зато при нормальных условиях они работают стабильно и без поломок.
Некоторые производители чтобы адаптировать свое оборудование к нашим условиям ставят редукторы, которые компенсируют скачки. Если в приглянувшейся модели такого устройства нет, а у вас давление воды и/или газа скачет, можно редуктор установить на перед входом в колонку. Устройство это просто ставится в разрыв трубы, монтаж стандартный. Заодно и другие потребители у вас будут защищены.
Должны контролироваться параметры работы
Полезно также изучить список сервисных программ и уровней защиты. От них зависит безопасность и комфортность работы оборудования. Очень желательно иметь следующий функционал:
- Газ контроль. Отслеживает наличие пламени на горелке, если оно тухнет, перекрывает подачу газа.
- Контроль тяги. Контролируется наличие тяги в дымоходе. Если продукты сгорания не отводятся, подача газа перекрывается.
- Контроль протока или гидравлический клапан. Отключает колонку если напор воды слишком слабый или его нет совсем.
- Защита от перегрева. Термодатчик контролирует температуру воды в теплообменнике, при приближении к критической отметке (закипанию) он отключает колонку. Это продлевает срок службы оборудования (при закипании теплообменник может разорвать, как и трубы).
Эти функции необходимы для безопасной работы газовой колонки. Это практически стандартный набор, который есть во всех хороших газовых водонагревателях. Все остальные — по желанию. Они, как правило, уже не столь критичны (например, пульт ДУ).
Разновидности и отличия
Бойлер
Бойлер для душа является одной из наиболее распространенных в бытовых условиях дачной и деревенской жизни разновидностей. Этот вид колонки хорош тем, что обеспечивает нагрев большого объема воды за короткий временной промежуток. Бойлеры могут быть:
- С раздельной топочной камерой;
- Тип, где топка совмещена;
- Комбинированный подвид, в конструкции готового присутствует трубчатый электронагреватель, поддерживающий нужную температуру на постоянной основе.
Титан
Устройство, выполняющее основные задачи колонки для нагрева воды в условиях дачи или деревни — кипячение воды посредством встроенной чугунной топочной камеры и поддержание температуры в помещении на необходимом уровне. Такие устройства показывают высокие показатели эффективности и долговечности, а также являются неприхотливыми в уходе и эксплуатации. Топится такой вид колонки дровами, углем, их отходами и другими топливными элементами.
Колонка для подогрева воды в бассейне
Такой вид водогрейной колонки на дровах используется только в том случае, если обслуживает бассейн небольшого размера с малым объемом наполнения. Прибор состоит из топочной камеры, спиралевидной трубки и решетки для подачи топлива. Механизм действия устройства заключается в том, что колонка соединяется с бассейном с помощью насоса и шланга, за счет чего вода попадает из него попадает в бойлер, нагревается и подается обратно.
Как смастерить треногу для бурения
Чтобы правильно изготовить своими руками простейшее устройство для подвешивания колонки бура, достаточно взять 3 бруса или бревна, которые соединяются в верхней части, образуя пирамиду с треугольным основанием. Также в качестве опор можно использовать металлические трубы. В центре соединения подвешивается лебедка. Через переходник в виде свободно вращающегося шпинделя с кольцом или зажимом присоединяется буровая колонка, в верхней части которой закреплен ворот.
Таким образом, для обслуживания данного приспособления необходимы как минимум 2 человека, но лучше 3, тогда двое будут вращать бур, а третий управлять лебедкой. Чтобы было проще работать, предварительно роем колодец или шурф глубиной до 2 метров. На его дно кладется настил, стенки обшиваются досками, предотвращающими осыпание. Центр ямы оставьте свободным для бурения. Сверху укладывается второй настил, тренога устанавливается с опорой за пределами шурфа или колодца.
По мере погружения бура колонка наращивается новыми штангами, самая верхняя из которых присоединяется к вороту. Чтобы проход твердых пород был легче, можно доливать в скважину воду, но тогда сложнее будет понять, когда пойдет влажный грунт, сигнализирующий о том, что начался водоносный слой. По окончании работ можно подумать, как закрыть крышкой скважину своими руками. Лучше использовать смотровой люк.
Загородный участок без воды – это маленькая пустыня. Ни клумбу разбить, ни бассейн обустроить, ни других привычных и просто необходимых человеку благ цивилизации, связанных с водоснабжением. Выход в такой ситуации может быть только один – скважина на даче своими руками или под заказ. Все зависит от наличия у вас денег и желания работать. Если сил и энтузиазма полно, то такое хлопотное занятие, как устройство скважины на даче, окажется вам по плечу. Давайте рассмотрим, какие вообще могут быть скважины и в чем их отличие.
Виды водоразборных колонок
Производители предлагают два вида исполнения, которые маркируются как КВ и КВО. По техническим характеристикам оба устройства друг от друга не отличаются. Основное отличие – способ крепления приемника к корпусу прибора.
В моделях КВ крепление производится двумя болтами, которые пропускают через ушки. Одно располагается на корпусе колонки, второе на приемнике. Между двумя узлами устанавливают прокладки, обеспечивающие герметичность конструкции.
В моделях КВО крепление производится с помощью фланцев квадратной формы. Один из них приварен к корпусу, второй к приемнику. В этой конструкции используют четыре болта.
Как устроена колонка
Техническое устройство колонки регламентирует ГОСТ Р 53250-2009. Внешне она представляет собой два корпуса, соединенных болтами. Нижний корпус продолговатый, верхний имеет два ответвления с вентилями. В месте соединения находится водонепроницаемая прокладка. Ответвления заканчиваются соединительными головками.
В нижней части пожарной колонки предусмотрено кольцо с резьбой. По центру корпусов проходи ключ с квадратным окончанием. Сторона квадрата составляет 25 мм, чтобы она совпадала с квадратом штока у гидранта.
Ключ должен плавно и равномерно вращаться. Предусматривается его блокировка, если запорная арматура трубопровода открыта.
При таких параметрах ее сможет поднять и установить один человек. Это делает процесс подготовки к пожаротушению максимально быстрым.
На корпусе не должно быть острых углов и деталей, о которые можно порезаться. На новом изделии по стандартам отсутствуют следы ржавчины, трещины, вмятины. Зачастую корпус окрашивают в красный цвет, как и остальной пожарный инвентарь.
На корпус наносится стойкая маркировка с товарным знаком производителя или названием предприятия. Обязательно должен быть нанесен год выпуска и рабочее давление. Для стран содружества, на которые распространяется ГОСТ, обязательно также нанесение названия страны.

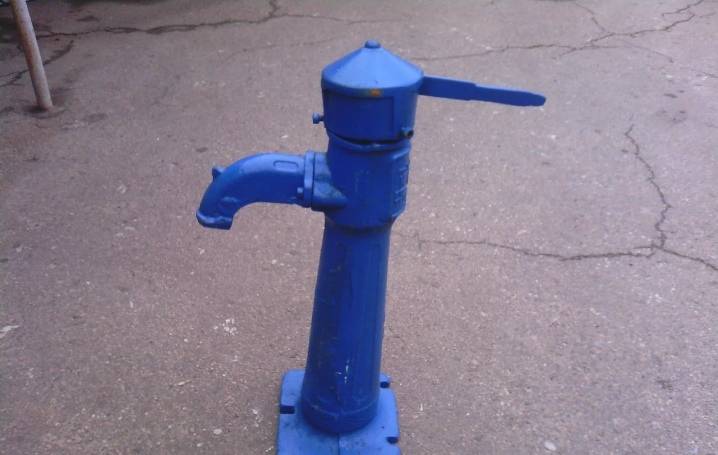

Что из себя представляет водопроводная колонка и как она устроена
Водозаборные уличные колонки до недавнего времени были неотъемлемой частью структуры маленьких городов и поселков. Основное их назначение – подача воды, которую употребляли для бытовых нужд. Устанавливали эти приспособления на улицах на водопроводных сетях. Для монтажа устройства непременно сформировывали колодец, в котором размещалась основная часть прибора.
Требования к водоразборной колонке
Производство уличных колонок основано на муниципальном эталоне под номером 15150. Главные требования относятся к месту расположения устройства, а также учитывается количество потребителей.
- В месте расположения водопроводного колодца проводят установка колонки. Ежели колодца нет, его рекомендуется сконструировать как можно поближе к тротуару. Идеальное место – перекресток.
- Охват потребителей осуществляется из расчета: одна колонка на площадь радиусом 1000 м.
- Оптимально, ежели уличный водозабор формируется на песочных грунтах для легкого отведения воды в землю.
- Возвышенное место установки лучше, чем в низине.
- Зимой колонку лучше утеплить, поэтому что железный корпус не сумеет защитить воду от замерзания.
- Монтаж проводят на водопроводных сетях, в которых давление не падает ниже 1 атм.
Все выполненные требования гарантируют длительную и эффективную работу устройства. При этом непременно учитывается глубина заложения водопроводных труб. На базе этого параметра выбирают модель устройства.
Технические характеристики
Производимые на местности Рф водоразборные колонки строго выпускаются по ГОСТу. Потому у их обычные технические характеристики:
- работают при давлении воды снутри водопроводной сети 0,1-0,6 МПа;
- диаметр трубы, соединяющей устройство с водопроводом, составляет 20 мм;
- диаметр трубы отводящей – 15, либо 20 мм;
- вертикальный ход клапана – 16-18 мм;
- масса устройства при длине в 1,25 м – 31 кг, повышение веса составляет 2,6 кг на каждые 25 см роста длины прибора.

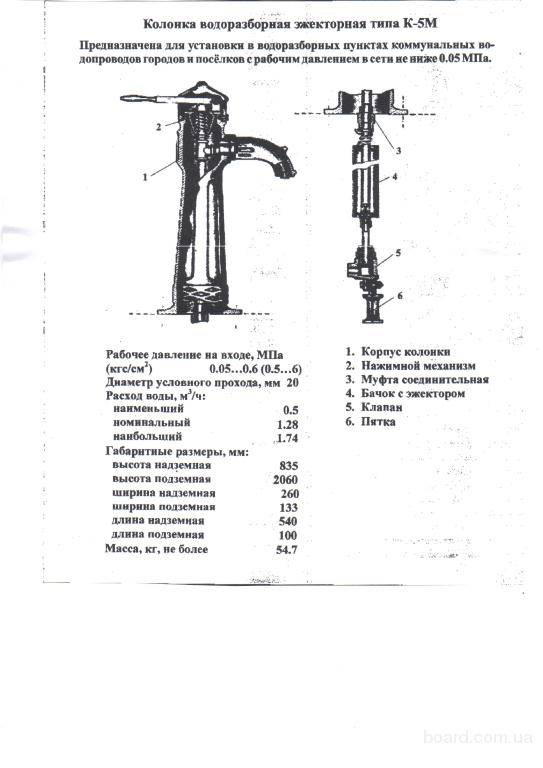

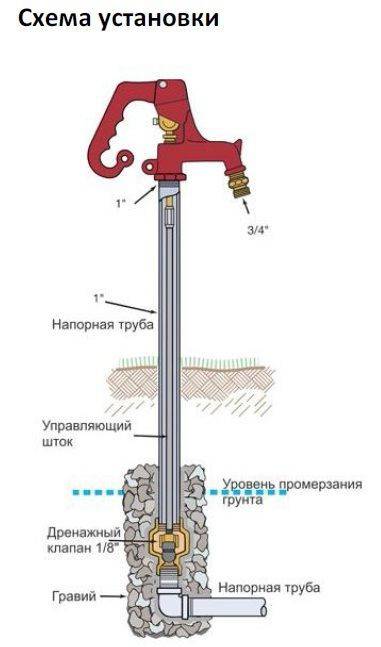

Устройство и принцип работы
В устройство уличной водопроводной колонки заходит маленькое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:
- трубный стояк, расположенный снутри корпуса;
- эжектор, состоящий из 3-х частей: горловины, гнезда и приемника (отстойника);
- в нижней части устройства (приемнике) размещается цилиндрической формы сетка, задачка которой – фильтровать поступающую в колонку воду;
корпус колонки покрывает железная крышка,…
vote
Рейтинг статьи
Устройство и принцип работы
В устройство уличной водопроводной колонки входит небольшое количество деталей. Основной из которых – эжектор. С его помощью происходит открытие и закрытие подачи воды:
- трубный стояк, расположенный внутри корпуса;
- эжектор, состоящий из трех частей: горловины, гнезда и приемника (отстойника);
- в нижней части устройства (приемнике) располагается цилиндрической формы сетка, задача которой – фильтровать поступающую в колонку воду;
- корпус колонки покрывает металлическая крышка, в которой установлен рычаг.
Работает колонка следующим образом:
- при надавливании на рычаг производится опускание трубного стояка;
- на конце последнего установлена горловина, которая представляет собой предмет цилиндрической формы с расширенной на конце фаской;
- последняя при нажатии рычага упирается в гнездо, чтобы не произошло падение стояка;
- на конце стояка располагается клапан, который находится в нижней части колонки – отстойнике (приемнике);
- клапан закрывает или открывает отверстие приемника;
- при нажатии на рычаг он опускается вниз, открывая отверстие, то есть происходит перемещение воды;
- стояк нижним концом упирается в пружину, которая располагается в самой нижней точке отстойника, она обеспечивает обратный ход всей конструкции;
- при отпускании рычага сжатая пружина разжимается, поднимает стояк, клапан перекрывает отверстие в верхней части отстойника.
Конструкция колонки очень проста, поэтому работает эффективно многие годы. Чаще всего выходит из строя пружина, которая все время располагается в воде. Ее стали изготавливать из инструментальной стали, которая не боится контакта с влагой.
Иногда засоряется стояк. Его меняют на новый или прочищают, предварительно разобрав колонку.
Уникальность конструкции водоразборной колонки заключается в том, что внутри стояка никогда не остается вода. Она с помощью эжектора через отверстие в муфте попадает в корпус. Поэтому уличные устройства можно эксплуатировать при температурах от -40С до +40С. Это обязательно указывается в паспорте изделия.
Можно ли принудить человека заключить договор на пользование водоразборной колонкой.
6.1. Согласно ст. 421 ГК РФ: 1. Граждане и юридические лица свободны в заключении договора. Понуждение к заключению договора не допускается, за исключением случаев, когда обязанность заключить договор предусмотрена настоящим Кодексом, законом или добровольно принятым обязательством.
Согласно ст 426 ГК РФ: Лицо, осуществляющее предпринимательскую или иную приносящую доход деятельность, не вправе оказывать предпочтение одному лицу перед другим лицом в отношении заключения публичного договора, за исключением случаев, предусмотренных законом или иными правовыми актами.
То есть, если указанный Вами человек, оказывает услуги по предоставлению в пользование водозаборной колонки и это является его предпринимательской деятельностью, то согласно Гражданскому Кодексу Российской Федерации он не имеет права Вам отказать в заключении публичного договора. Но если данный человек не занимается предпринимательской деятельностью в данном направлении, то Вы не можете принудить его заключить договор на пользование водозаборной колонкой.
Особенности расположения колодца на участке
Для получения качественной воды очень важен правильный выбор места обустройства колодца. Для выбора места расположения источника водоснабжения выработаны следующие критерии:
Кроме того, колодец должен полностью обеспечить потребности в воде, не мешать соседям и проезду, не влиять на ближайшие колодцы.
Самый простой вариант – один колодец для осмотра, который позволяет контролировать подключение водопровода к дому на вводе в строение. Максимальная величина расстояния между колодцами водопровода составляет 15 метров. Если для проводки трубопроводов понадобится изменение направления, то строится специальный колодец. В местах поворота необходимо тщательно выполнять сопряжение трубопроводов, чтобы избежать засоров в этих проблемных местах.
Расстояния от колодца до объектов участка должны составлять не менее:
- колодец – компостная яма – 50 метров;
- колодец – туалет — 30 метров.
В качестве питьевой воды из колодца необходимо строго соблюдать расстояния от источников загрязнения. Все нормы тщательно прописаны в СНиП, в которых учитываются не только объекты на своем участке, но и на участке соседей.
Недостатки водоразборных колонок
Несмотря на очевидную необходимость использования при плохой подаче воды это оборудование имеет и недостатки:
- в водопроводной сети должно быть достаточно высокое давление, иначе производительность колонки заметно снижается, в частности, при черпании воды с централизованной сети;
- замерзание воды зимой, особенно при низком давлении;
- нередко в устройство попадает грунтовая и дождевая вода, если соответствующий клапан, призванный ограничивать попадание сторонней жидкости, поврежден или сдвинут (в ряде случаев пользователи воды, устраивающие водопровод своими руками, даже не знают об этом, но вода в быту уже поступает с примесями).
Основные функции, возложенные на колонку: забор и подача воды. Поэтому оборудование для установки колонки лучше выбирать качественным, к тому же, это позволит увеличить шансы сохранения прокладки в целостности для забора исключительно очищенной воды с водопровода.
Используются водоразборные колонки не только в населенных пунктах, но и на строительных участках, в пригородных промышленных учреждениях.
Датчики безопасности
Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.
При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.
Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.
Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки
Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.
Подробнее о назначении и месте расположения датчиков — в таблице ниже.
| Название датчика | Место расположения и назначение датчика |
| Датчик тяги дымохода | Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе |
| Газовый клапан | Находится в патрубке для подачи газа. Отключает колонку при падении давления газа |
| Датчик ионизации | Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе. |
| Датчик пламени | Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига |
| Клапан сброса | Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе |
| Датчик потока | Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение |
| Датчик температуры | Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше) |
| Датчик пониженного давления | Не даст колонке включиться при пониженном давлении воды в трубах. |
Установка модели «Граф 3305»
Устанавливается данная уличная водоразборная колонка, как правило, на бетонной плите. При этом фиксация эжектора обеспечивается за счет винтов
Непосредственно перед этим важно проверить работоспособность клапанов. Сальник необходимо затянуть до упора. Чтобы холодная вода проходила беспрепятственно по стояку, его нужно зафиксировать винтами с маркировкой М6
Как правило, они прилагаются к стандартному набору к колонке. Также следует отметить, что рычаг при установке устройства необходимо крепить в последнюю очередь. При этом колпак соединяется с корпусом модели винтовым способом. Стоит указанная модификация на сегодняшний день около 18 тыс. руб
Чтобы холодная вода проходила беспрепятственно по стояку, его нужно зафиксировать винтами с маркировкой М6. Как правило, они прилагаются к стандартному набору к колонке. Также следует отметить, что рычаг при установке устройства необходимо крепить в последнюю очередь. При этом колпак соединяется с корпусом модели винтовым способом. Стоит указанная модификация на сегодняшний день около 18 тыс. руб.
Особенности монтажа
В приемнике сбоку располагается патрубок диаметром 20 мм с внешней трубной резьбой М20. К нему присоединяют трубу того же диаметра, которую отводят от водопроводного контура. Соединение трубы с водопроводом – электросварка.
Между колонкой и подающей трубой обязательно устанавливают задвижку. Соединение производится с помощью фланцев или резьбы. Первый вариант проще в плане монтажа и обслуживания. Назначение задвижки – перекрывать подачу воды и регулировать ее напор.
Под колонку внутри колодца обязательно закладывают прочное основание, на которое она будет упираться. Для этого заливают бетонную подушку или укладывают готовую армированную бетонную плиту.
Выводы и полезное видео по теме
Прежде чем приняться за самостоятельное изготовление ручного насоса, изучите опыт домашних умельцев. Это поможет не только научиться новым технологиям, но и позволит избежать досадных ошибок.
Ручной водяной насос – прекрасный помощник в трудной ситуации. Если произойдет авария на электромагистрали, вы не останетесь без воды: накачать несколько ведер из скважины можно и ручной помпой.
А чтобы собрать полезное устройство самостоятельно, не потребуется изучать сложные технологии или подыскивать особенные материалы – все найдете в домашнем хозяйстве
.
Решились собрать самодельный насос для воды из подручных материалов? Может хотите уточнить какие-то моменты, не полностью разобранные в этом материале? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.
А может вы хотите дополнить нашу статью уточнениями или полезными рекомендациями? Пишите нам, пожалуйста, об этом, выражайте свое мнение.
Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? , да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.
- Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
- Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
- При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
- Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
- За один взмах трубопровод забивается на 40-50 см (если по глине).
- Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
- Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.
- Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
- Возможно подключение электрического насоса всасывающего действия.
Достоинства такой колонки:
если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.Недостатки:
Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах.
На каждой даче, либо приусадебном участке, имеется источник водоснабжения — колонка или колодец. Колодец иметь конечно лучше чем отвод от сетевого водопровода по многим причинам. Вода из колодца естественно чище и полезней и для человека и для полива растений. При низких температурах зимой вода не замерзает, так как термальное тепло не дает ей превратится в лед. Но не у каждого дачника есть возможность иметь колодец либо скважину на своем участке. В основном дачники пользуются отводами от сети водопровода общего пользования. Никаких нареканий в летнее время конечно нет кроме того, что могут отключить воду по причине какой-нибудь поломки или аварии на водоканале. А вот в зимнее время с колонкой беда. Все дачники имеющие на дачном участке баньку всегда зимой приезжают попарится, помыться.
Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения. Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского. И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.
Материалы: кран Маевского, тройник, переходник, фум лента.Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.
