Для чего нужен и как работает гидроаккумулятор в системе водоснабжения

Какой объем гидроаккумулятора выбрать?

Давайте поговорим какой же объем гидроаккумулятора выбрать, который подойдет именно Вам. Для этого есть специальная формула, по которой можно рассчитать необходимый объем бака.

где:

  • Amax — расчетный максимальный расход воды (литр/мин)
  • К — коэффициент выбирается в зависимости от электрической мощности насоса, см. таблицу
Мощность насоса, кВт0,55-1,52,2-3,04,0-5,57,5-9,0
Коэффициент К0,250,3750,6250,875
  • Pmax —давление выключения насоса, бар
  • Pmin — давление включения насоса, бар
  • Pвозд. — давление в воздушной полости гидробака, бар

Для примера, возьмем системы водоснабжения построенную на насосе Водолей БЦПЭ 0,5-50 со следующими данными:

Pmax = 3,0 бар

Pmin = 1,7 бар

Pвозд. = 1,5 бар

Аmax = 2,1 м3/ч (35 л/мин)

K = 0,25 (из таблицы выше, т.к. мощность насоса равна 970 Вт)

Из расчета по формуле получаем значение V = 29,1 литра

Ближайший по объему бак равный 35 литров, выбираем его для покупки.

Что выбрать — баллонный или мембранный гидроаккумуляторы

Общее у этих двух устройств — один и тот же принцип действия. В конструкциях этих приборов также много общего. Главное состоит в том, что в гидроаккумуляторе мембранного типа допускается контакт стенок устройства с водой, а это может привести к возникновению коррозионных процессов.

А вот в устройствах баллонного типа жидкость контактирует только с каучуком, Поэтому такие изделия более защищены от негативного воздействия факторов внешней среды. В случае необходимости в баллонных устройствах емкость может быть заменена. Провести эту операцию можно своими силами, не используя каких-то специальных устройств. Еще плюсом таких установок является простота их обслуживания. Применяя их, можно рассчитывать на продолжительный срок службы.

Правила монтажа и тестирования гидробака для системы водоснабжения

В первую очередь нужно найти место для установки гидроаккумулятора. Оно должно соответствовать требованиям:

  • основание под него – ровное и прочное;
  • небольшое пространство вокруг должно обеспечивать свободный подход для проведения профилактических и ремонтных работ.

Перед установкой проверяется манометром давление внутри бака. Оно не должно быть меньше 1,5 бар. Если показатель ниже этого значения, тогда закачать воздух можно через ниппель стравливающего устройства при помощи автомобильного насоса.

Для подключения самого гидробака системы водоснабжения используется штуцер с пятью выходами:

  • один подключается к агрегату;
  • второй к насосу через гибкую трубу;
  • третий соединяется с водопроводной сетью;
  • четвертый с манометром, который показывает давление в системе;
  • пятый с реле давления, которое и включает насосную установку.

После того как все концы штуцера будут подключены по назначению, включается насос, заполняющий гидроаккумулятор. Здесь надо осмотреть стыки соединений на предмет протечек. Если таковые обнаружены – провести дополнительную герметизацию.

Гидроаккумулятор, который устанавливается в систему водоснабжения – агрегат, увеличивающий рабочий ресурс насосной установки. Но и не только. Он сглаживает ситуации, связанные с появлением в водопроводных сетях гидроударов, от которых страдают трубы, сантехнические приборы. Позволяет поддерживать определенное давление в водопроводе, когда в доме отключилась подача электроэнергии (что нередко встречается в загородных поселках).

Дополнительную информацию о гидроаккумуляторах для систем водоснабжения узнаете из видео.

  • https://m-strana.ru/articles/gidroakkumulyator-dlya-sistem-vodosnabzheniya
  • https://sovet-ingenera.com/vodosnab/nasosy/chto-takoe-gidroakkumulyator.html
  • https://aqua-rmnt.com/vodosnab/document/gidroakkumulyator-dlya-vodosnabzheniya.html

Схемы подключения

Как должна быть устроена система водоснабжения с гидроаккумулятором? Ответ вполне предсказуемо зависит от функций последнего.

Накопление воды

Бак подключается к водопроводу в любой его точке. На вводе водоснабжения монтируется обратный клапан, срабатывающий при падении давления в магистральном водопроводе и исключающий слив находящейся в гидроаккумуляторе воды.

Подключение бака возможно в любой точке водопровода

Ресивер в системе с насосом

Гидроаккумулятор  подключается к водопроводу в любой точке. Обратный клапан нужен и в этом случае. Инструкция по его установке определяется типом насоса: у погружного он монтируется на выходном патрубке, у поверхностного — на конце всасывающей трубы. В последнем случае перед клапаном желательна установка фильтра грубой очистки.

Система с погружным насосом

Насосная станция и резервная емкость

Довольно распространенная схема резервного водоснабжения, реализованная, в частности, в доме автора статьи — подача воды насосной станцией из накопительной емкости.

Принципиальная схема водоснабжения с резервной емкостью и насосом

Зачем нужен в этой схеме гидроаккумулятор — мы уже выяснили: он стабилизирует давление во внутреннем водопроводе при включении насоса и делает его запуски более редкими.

У подключения емкости и насосной станции есть ряд тонкостей:

Поплавковый клапан (такой же, как в сливном бачке унитаза) обеспечивает автоматическое наполнение резервного бака из магистрального водопровода. Клапан устанавливается в боковую стенку бака чуть ниже крышки;

Заливной поплавковый клапан

  • Входной патрубок насосной станции подключается к врезке в нижней части бака;
  • Участок между емкостью и насосом должен иметь как минимум такой же внутренний диаметр, что и всасывающий патрубок. Иначе он будет ограничивать производительность насосной станции;

Обратите внимание на диаметр трубы на входе насоса

Между емкостью и насосом должен стоять обратный клапан. Без него находящая в мембранном баке под давлением вода будет сливаться обратно в емкость сразу после отключения насоса;

Между насосом и емкостью стоит обратный клапан

Поплавковый клапан подключается к вводу водоснабжения. После него (но до врезки напорной линии насоса) устанавливается второй обратный клапан или шаровый кран. В последнем случае система водоснабжения переключается с магистрального водопровода на емкость вручную; зато при закрытом кране вода во внутренний водопровод будет подаваться только из емкости.

Борьба с гидроударами

Предназначенный для защиты от гидроударов мембранный бачок монтируется на вводе водоснабжения, до сантехнических приборов и подключаемой к воде бытовой техники. В случае коллекторной разводки воды допустима его установка на коллекторе.

Мембранный бачок на коллекторе

Расширительный бак ГВС

Предназначенный для компенсации теплового расширения воды мембранный бачок подключается к водопроводу после бойлера или непосредственно перед ним.

Кроме него, в системе должны присутствовать еще два элемента арматуры:

  1. Обратный клапан перед бойлером. Он поможет сохранить нагретую воду при отключении водоснабжения. Клапан ставится перед расширительным баком;
  2. Предохранительный клапан. Он обычно ставится сразу после обратного и дублирует функции расширительного бака, сбрасывая избыток воды при угрожающе высоком давлении в водопроводе. Он, в частности, исключит повреждение бойлера и трубопровода при разрыве эластичной мембраны расширительного бачка.

Схема подключения бойлера

Группа безопасности бойлера — предохранительный и обратный клапаны в общем корпусе

Обязательно ли  наличие мембранного бачка  в такой системе?

Нет. Избыток воды вполне может быть сброшен через предохранительный клапан. Однако при значительном объеме бойлера количество сбрасываемой в дренаж воды будет исчисляться литрами, что несколько расточительно.

Обзор основных схем подключения

Существует несколько схем подключения гидробака к системе водоснабжения, а выбор той или иной из них зависит от возложенных на него функций. Сегодня мы рассмотрим только самые распространенные схемы подключения описываемого устройства.

Схема No1. С повысительным насосным оборудованием

Применяются подобные насосные станции в тех ситуациях, когда речь идет о большом водопотреблении. В большинстве случаев один насос в таких устройствах функционирует постоянно. Что касается непосредственно гидробака, то он здесь необходим для уменьшения перепадов давления с целью возмещения малых водоразборов либо же при активации вспомогательных насосов.

Помимо этого, данная схема крайне распространена в системах с регулярным отключением подачи электричества к повысительным насосам, в то время как наличие воды крайне необходимо. При этом ситуацию исправляет запас воды в гидробаке, служащий своего рода резервом на определенный период.

Теперь переходим к следующему варианту подключения описываемого устройства.

Схема No2. При наличии погружного насоса

Чтобы погружной насос функционировал достаточно долго и бесперебойно, он должен включаться около 5-20 раз в час, о чем в обязательном порядке указывается в сопроводительной документации к прибору. Если давление в сети снизится до минимально допустимого показателя, то включится реле в автоматическом режиме, а если до максимально допустимого – то отключится. Что характерно, показатель давления может упасть до минимума даже в том случае, если расход воды незначителен (в особенности, это касается небольших водопроводных сетей), из-за чего насос моментально включится, после чего (спустя несколько секунд) отключится, когда запас воды пополнится. Подобного рода рабочий режим сказывается на функциональности насоса не самым хорошим образом, а потому он вскоре может попросту выйти из строя. Во избежание этого можно использовать гидробак, в котором всегда наличествует некоторый запас воды и который все время компенсирует ее небольшое использование; помимо того, бак предотвращает чересчур частое отключение/включение насосного оборудования.

Что касается объема емкости, то он в данном случае зависит от мощности насосного оборудования и от того, насколько часто оно включается; к другим факторам относят высоту расположения насоса, а также то, сколько именно жидкости расходуется за час.

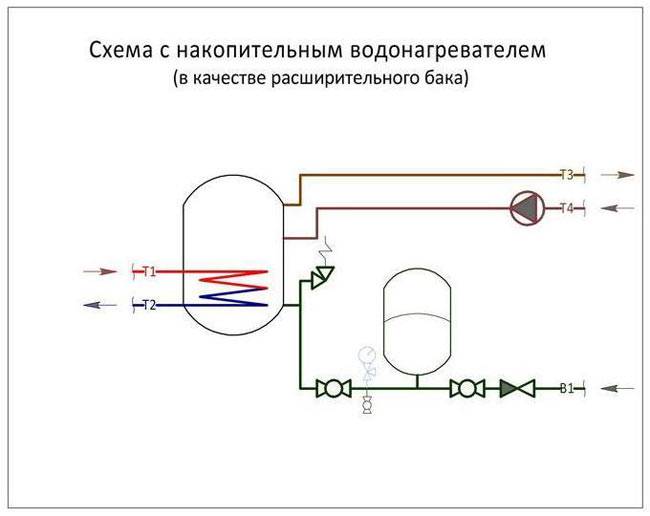

Схема No3. С нагревателем воды

Сразу оговоримся, что гидроаккумулятор для систем водоснабжения крайне важен для накопительного нагревателя воды.  Дело в том, что вода под воздействием высокой температуры расширяется и увеличивается в объеме; а ввиду того, что система водоснабжения сжиматься попросту «не умеет», даже самое незначительное увеличение объема может стать причиной выхода из строя отдельных элементов бойлера. И гидробак станет палочкой-выручалочкой и в этой ситуации. Вместительность его будет непосредственно зависеть от объема жидкости в нагревателе, ее температуры, параметра напора в сети.

Схема No4. Перед насосами

В данном случае гидробак должен подключаться до повысительного насоса по ходу движения жидкости в системе. Прибор здесь предотвращает последствия резкого падения напора в случае активации насоса.

Что касается объема расширительного бака, то он в такой схеме зависит не только от суммарного объема воды в системе, но также и от разницы между нижней/верхней шкалой напора в трубопроводе.

Принцип работы гидроаккумуляторов

Эти устройства также называют аккумуляторными или напорными баками и гидробаками для систем водоснабжения. Внешне гидроаккумулятор выглядит как металлическая емкость, разделенная внутри на две части при помощи специальной резиновой прокладки – мембраны. Этот элемент прочно закрепляют у горловины бака, где имеется отверстие для поступления жидкости.

На противоположной стороне аккумулятора располагается еще одно отверстие, предназначенное для воздуха. В этом месте устанавливают обычный ниппель, что сделано с определенной целью. Устройство гидробака имеет следующие особенности: поскольку мембрана делит его на два отделения, в одном из них находится вода, а в другом – воздух с определенной величиной давления.

Чтобы узнать этот параметр в резервуаре, пользуются манометром. Некоторые из моделей дополнительно снабжают фильтром с целью недопущения попадания загрязнений внутрь. Мембрану изготавливают из особой резины, отличающейся эластичностью и безопасностью для здоровья человека.

Принцип работы гидроаккумулятора после его подсоединения к водопроводной системе заключается в следующем: жидкость поступает из него под постоянным напором, а это позволяет повысить качество воды из водопровода и обеспечить требуемые условия для функционирования бытовых устройств.

Например, чтобы бесперебойно работала стиральная машина, ванна с гидромассажем и другая аналогичная техника, необходимо поддерживать определенную величину давления в системе водоснабжения. Почти всегда напорные баки укомплектовывают регулирующим устройством, которым является реле давления.

Можно таким образом настроить работу гидроаккумулятора в системе водоснабжения, что он будет включать /отключать подачу воды в прибор в зависимости от величины давления воздуха.

Функционирует он так:

  1. По мере забора жидкости из бака в его воздушной камере понижается давление.
  2. Реле после достижения минимальной отметки давления автоматически подключает насос, чтобы восполнялся объем воды.
  3. В итоге давление в емкости вновь повышается.
  4. Когда максимально возможное значение давления достигнуто, реле отключает водоподачу в бак.

В результате вышеописанный процесс, как работает гидроаккумулятор, позволяет значительно сократить число включений/отключений насоса, что способствует продлению ресурса функционирования техники. Если подключить насосное оборудование напрямую к автономному водопроводу, количество циклов существенно увеличивается.

Как выбрать гидроаккумулятор для насоса

Первое, на что стоит обратить внимание, что бак не заполняется водой полностью, основное пространство занимает мембрана и воздух под давлением, вода закачивается в бак в объеме не более 40% от емкости сосуда. Существует расчет гидробака по формулам, по частоте включения насоса и различным коэффициентам, весь этот материал Вы найдете без труда на просторах инета

Не вдаваясь в них и пользуясь значительным опытом, можно сказать с уверенностью, что:

— поверхностный насос мощностью до 1000 Вт комплектуется баком объемом 24 литра.
— поверхностный насос мощностью выше 1 кВт выгоднее комплектовать 50 литровым баком.

— погружной насос до 500 Вт достаточным вариантом будет гидробак объемом 24 литра
— погружной насос до 1 кВт комплектуется 50 литровым гидроаккумулятором
— 1,5 кВт и выше — 80 или 100 литров соответственно.

До трех точек водоразбора, с количеством домочадцев 2-3 человека, достаточным будет бак в 50 литров. Если семья больше, то стоит задуматься о приобретении 100 литрового варианта. Этого должно хватить на три-четыре водоразборных точек: мойка на кухне до 8 литров в минуту, ванная комната – 8-12 литров в минуту, и туалет (в зависимости от унитаза) – 6-18 литров в минуту. В повседневной жизни, расширительные аккумуляторы емкостью 24-50 литров без труда обеспечивают в хозяйственной воде небольшую семью, с одной-двумя точками водоразбора.

Особенности установки гидробака

Из всей приведенной выше информации можно сделать очевидный вывод, что гидробак устроен вовсе не так, как традиционные резервуары для воды. Он функционирует постоянно, а его мембрана перманентно динамична. По этой причине устанавливать гидроаккумулятор самостоятельно достаточно сложно. Крепление резервуара должно быть максимально надежным, наличие запаса вибрации и прочности обязательно. Также вы обязаны помнить, что сечение трубы на входе ни в коем случае не должно сужаться. И последнее – первое заполнение гидробака должно производиться как можно медленнее и аккуратнее, а напор не должен быть сильным (это на случай, если мембрана слиплась от продолжительного неиспользования – если напор резкий, то она запросто повредится). В идеале перед началом эксплуатации весь воздух из груши должен быть удален.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Назначение

Иначе говоря, гидробак поддерживает необходимый уровень давления в водопроводной системе.

Гидроаккумулятор, встроенный в систему водоснабжения, призван выполнять ряд следующих задач:

  • поддерживает стабильное давление в системе;
  • создает резервный запас воды на случай непредвиденных ситуаций;
  • нивелирует избыток давления в системе водоснабжения;
  • предохраняет водопроводный трубопровод от гидроударов, которые возникают при включении насоса;
  • защищает насосный агрегат от преждевременного износа, иначе говоря, гидробак позволяет не так часто включаться помпе;
  • при выключенном насосе длительный период поддерживает подачу воды по трубопроводу.

Как видим, достаточно важные и практичные задачи выполняет гидроаккумулятор в системе автономного водоснабжения.

Область применения

Гидроаккумулятор можно устанавливать не только в частном доме, но также в многоэтажке, чтобы во время отключения воды в городе жильцы имели небольшой запас. Это позволяет поддерживать напор и пользоваться бытовыми приборами – стиральной или посудомоечной машиной.

Гидроаккумулятор с мембраной, устойчивой к горячим температурам применяется в системе горячего водоснабжения в качестве расширительного бачка, поэтому при покупке нужно уточнять, какую функцию он будет выполнять. Мембрана для холодной питьевой воды не выдержит кипятка. Также отличается резина – в ГВС она техническая, в водопроводе – пищевая. Гидробаки подключают к бойлеру и к двухконтурному котлу.

Кроме бытового применения, ГА используют во многих сферах промышленности, например, в машиностроительной отрасли.

Устройство гидробака

Конструктивно гидробак представляет собой герметичный полый цилиндр из металла.

Внутри находятся мембрана, которую еще называют «груша», из специальной резины – бутила или синтетического этилен-пропиленового каучука.

Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям. Мембрана разделяет полость на две части, в одной из которых накапливается вода. Вторая занята сжатым воздухом, который и выталкивает воду из гидробака в систему при открытии крана.

 Работа гидроаккумулятора происходит циклично:

  1. При уменьшении давления воды в системе (когда вода из гидробака уже выбрана) срабатывает датчик давления, и происходит запуск насоса для подачи воды.
  2. «Груша» заполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке растет.
  3. Реле давления подает сигнал, и насос прекращает свою работу.
  4. При потреблении воды вновь срабатывает реле давления и цикл повторяется.

 Существует ряд причин, для чего нужен гидроаккумулятор в системе водоснабжения:

Главная задача – благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше не выходит из строя.
Кроме создания запаса воды накопитель смягчает гидравлические удары в системе водопровода. Воздух, содержащийся внутри баллона, уменьшает перепады давления в трубопроводе благодаря способности к сжатию

Как итог, меньше изнашиваются все элементы системы.
Во время отключения электричества в гидробаке остается резервный запас воды, что важно при частых перебоях случае в электроснабжении.

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Как выполняется работа гидроаккумулятора?

Принцип работы гидроаккумулятора напрямую зависит от его устройства, поэтому схему функционирования прибора следует рассматривать с привязкой к его конструктивным особенностям. Исходя из последних, агрегаты делятся на два типа: мембранные и баллонные.

Мембранный гидроаккумулятор представляет собой емкость из двух герметичных камер, воздушной и водной, которые разделены эластичной резиновой мембраной. Работает прибор таким образом:

  • при включении насоса водная камера под заданным давлением наполняется водой, а воздух во второй камере начинает сжиматься;
  • когда уровень давления поднимается до максимальной отметки, насос отключается и при открывании крана водопровода сильно сжатый воздух выдавливает воду из мембраны в трубы;
  • по мере опустошения бака давление уменьшается и, когда оно доходит до минимального показателя, насос возобновляет свою работу и вновь начинает закачивать воду в соответствующую камеру.

Мембранный гидроаккумулятор

Баллонный гидроаккумулятор – это толстостенный резервуар, внутри которого расположен эластичный баллон из каучука. Он функционирует так:

  • после включения насоса баллон наполняется водой, а вокруг него под заданным давлением собирается воздух;
  • при увеличении силы давления до максимально установленной отметки насос выключается;
  • когда пользователь открывает кран, воздух из околобаллоного пространства начинает вытеснять воду и она поступает в трубы;

Баллонный гидроаккумулятор

когда резервуар пустеет, давление опускается и насос снова активизируется.

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью комплексного насосного оборудования, собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать большее давление, большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует накопительный водонагреватель, то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Виды накопительных емкостей


Мембранный накопитель Для бытовых нужд применяют две разновидности баков:

  • Мембранные. Резина закреплена в стопорном кольце. В таком баке жидкость соприкасается со стенками, но только в одной половине гидроаккумулятора. Вторую половину занимает воздушная смесь, которую можно стравливать или закачивать по необходимости.
  • Баллонные. Жидкость поступает в резиновую грушу, закрепленную за горловину при входе в бак. Вода не соприкасается со стенками и не оказывает воздействия на металл. С другой стороны существует вероятность разрыва груши и подтекания жидкости через ниппель. В такой модели возможна замена мембраны.

Существует еще разновидность без мембраны, но для использования в частном доме в системе водоснабжения такое устройство гидроаккумулятора неудобное. Воздух будет смешиваться в емкости и уходить вместе с водой, поэтому его придется постоянно контролировать и закачивать. Делать это нужно ежедневно. Безмембранные баки подходят для накопления воды для полива, уличного душа.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
