Обзор металлической водосточной системы Гранд Лайн

Виды водостоков Гранд Лайн

На сегодняшний день водостоки Гранд Лайн представлены в 4 вариантах:

  • 125х90;
  • 150х100;
  • Rohrfit Meister;
  • Optima.

Первые два представлены системами с полукруглым сечением, материалом для изготовления которых выступает холоднокатаная сталь горячего оцинкования. Отличаются они при этом исключительно размерами, что, собственно, и определяет их сферу использования.

Grand Line 125х90 с полукруглым желобом диаметром 12,5 см и водосточной трубой сечением 9 см является оптимальным вариантом для малоэтажного строительства и негабаритных строений. Особенность этой серии − более углубленный в сравнении с аналогичными конструкциями конкурентов желоб, обеспечивающий эффективный отвод воды с кровли при любых погодных условиях.

Серия Grand Line 150х100, наоборот, больше подходит для средних и крупных объектов промышленного и гражданского назначения. Несмотря на внушительные размеры конструкции, допускается использование всего 1 водоприемной воронки на каждые 15 погонных метров желоба.

Rohrfit Meister, в отличие от двух вышеописанных серий, изготавливается из улучшенной модификации ПВХ. Такие пластиковые водостоки полукруглого сечения подходят для небольших по площади частных домов, коттеджей и производственных объектов.

Что же касается серии Optima, то она производится из оцинкованной стали с полимерным покрытием полиэстер, при этом и желоба, и водосточные трубы, имеют прямоугольное сечение.

Устройство системы

В комплекте предусмотрены все основные и дополнительные элементы для последовательного монтажа системы Grand Line даже неспециалистом:

  • полукруглые желоба (длиной 3м);
  • заглушки (отражатели потока) на конец жёлоба;
  • внутренние и наружные поворотные углы для жёлоба (на 90⁰ и 135⁰);
  • водосборные воронки;
  • переходные впускные воронки (место слива воды из жёлоба в трубу);
  • цилиндрические водосточные трубы с внешним фальцевым швом (длиной 3м);
  • соединители труб;
  • колено направления потока (72⁰) и колено стока (60⁰);
  • тройники для соединения 2-х труб;
  • крюки длинные и короткие (для крепления жёлоба);
  • универсальные кронштейны для крепления труб (на камень или дерево);
  • держатели (хомуты) для труб;
  • защитная сетка (от мусора и листьев).

Устройство системы

ВАЖНО!
Входящие в комплект резиновые уплотнители позволяют обходиться без использования герметика. Специальные декоративные накладки делают крепления для труб незаметными даже на фасадной стене.

Монтаж углов

Существует 2 основных метода монтажа угловых элементов водостока Aquasystem.

1) Крюки, предназначенные для фиксации углов, снимаются со стропильной конструкции (основная часть желоба на данном этапе должна быть уже установлена). В них вставляется угол желоба. Конструкция соединяется с желобом при помощи элементов жесткости. Крюки закрепляются саморезами. В местах стыков устанавливаются соединители желоба.

2) Жесткая фиксация:

  • угол наклоняется в противоположную от ската кровли сторону, изгиб передней стенки желоба вставляется в аналогичный изгиб угла (примерно на 3 см);
  • угол поворачивают в обратную сторону, укладывая его внутрь желоба, на линию стыка наносится силиконовый герметик;
  • соединение фиксируется 2 вытяжными заклепками (рекомендуемый размер – 4х8 мм);
  • конструкция монтируется на крюки, заранее установленные на элементы стропильной системы;
  • на место соединения устанавливается соединитель желоба;
  • с другой стороны конструкция в аналогичном порядке соединяется со вторым желобом;

Специалисты компании “Строймет” рекомендуют установить дополнительные крюки рядом с местами соединения угла и желобов водосточной системы Аквасистем.

Важная информация: в процессе установки наружных углов с применением коротких крюков желательно заранее подготовить зоны монтажа угловых элементов у лобовой доски.

Соединительные и угловые элементы для желобов

Стыки с такими элементами выполняют, оставляя зазор между ними и краем желоба в 3-4 мм. Зазор заполняют силиконовым герметиком, чтобы гарантировать отсутствие протечек.

Прежде, чем устанавливать соединители, отогните их замки под прямым углом. Далее наденьте изделия так, чтобы сторона с фальцем попала на заднюю сторону желоба. Когда соединение выполнено, замок защелкивают, а фиксатор подгибают в исходное положение (рис. 4).

Рис. 4 Рис. 5

Торец желоба может оставаться открытым, если он является начальным или конечным, не соединяется с угловым элементом и т.п. В этом случае устанавливаются заглушки. Стыки с ними дополнительно защищают герметиком (рис. 5).

Установка крюков желоба

Крюки для желобов необходимо устанавливать еще до укладки кровли кровельным материалом. Они монтируются в стропила или на карнизную доску (рис. 1а, 1б). Если же кровля уже полностью устроена, то в этом случае необходимо использовать короткие (компактные) крюки, и крепятся они на лобовую доску.

В сравнении с короткими крюками обычные (длинные) крюки обеспечивают большую надежность крепления водосточной системы и его прочность. В любом случае (при использовании и коротких, и длинных крюков) эти крюки монтируются с шагом b = 600-900 мм. Если шаг делать больше, то крепления и вся система могут не выдержать снеговую нагрузку зимой. Количество необходимых крюков можно рассчитать по формуле: n = L / b + 1, где L – расстояние между крайними крюками, – расстояние между крюками. При подсчете необходимого количества крюков нужно учитывать и дополнительные крюки, которые в обязательном порядке ставятся с обеих сторон в местах стыка желобов и стыка желоба с углами желоба.

Для оптимального стока воды в воронку необходимо монтировать желоба с некоторым уклоном. Рекомендуется делать уклон не менее 5 мм на один погонный метр. Т.е. крюки надо крепить не на одном уровне, а с некоторым горизонтальным смещением. При длине желоба 10 м разница между крайними крюками по высоте будет составлять 5см. Обычно сперва устанавливаются крайние крюки с необходимым вертикальным смещением (рис. 1в). При этом необходимо учитывать горизонтальность крыши, если она сделана под некоторым углом, то нужно будет учитывать этот угол. Т.е. смещение делается не относительно кровли, а относительно уровня горизонта. После установки крайних крюков между ними натягивается маркировочный шнур, по уровню которого устанавливаются и остальные крюки.

Крюки под желоб необходимо крепить таким образом, чтобы верхний наружный край желоба был несколько ниже (не менее 2,5 см) от продления линии уклона крыши.

Сертификат соответствия на водосточные системы Grand Line

Все элементы водостоков соответствуют требованиям, установленным действующими нормативным актами.

Компания «Строймет»гибкая черепица, цокольный сайдинг.

Все права защищены 2007-2021, г. Москва

| ВЕСЕННИЕ СКИДКИ Металлочерепица | Металлочерепица Распродажа Weckman | Композитная черепица | Мягкая кровля | Фальцевая кровля | Натуральная черепица | Кровельные аксессуары | Дренажные системы | Кирпич | Сайдинг | Сайдинг цокольный | Сайдинг фиброцементный | Сайдинг металлический | Фасадные панели | Фасадная плитка | Профнастил на забор | Заборы | Соффит (ПВХ) | Соффит (металлический) | Гидро- и пароизоляция | Утеплители | Кровельная вентиляция | Мансардные окна | Чердачные лестницы | Плиты OSB, фанера | Бренды | Другие материалы… | Производители | Распродажа | Кровельный калькулятор | Работа с регионами | Пользовательское соглашениеЦентральный офис м. Кантемировская т. +7 (495) 984-35-50 (многоканальный) Email: info@stroymet.com

Водостоки Гранд Лайн

Водосточная система оптимальной пропускной способности предназначена для сбора и отвода дождевой воды со скатных крыш, что позволяет защитить стены и цоколь здания от разрушительного действия атмосферных осадков.

Как и всякая система, водосток Grand Line состоит из стандартного набора элементов:

  • желобов;
  • труб (водосточных и соединительных);
  • тройников;
  • обводов;
  • держателей и хомутов;
  • водосборных воронок;
  • заглушек;
  • защитных решёток.

Водосток Grand Line

Различие современных видов систем основывается на:

Организации работы:

  • использование самотёка;
  • внутренняя организация;
  • наружная организация.

По форме поперечного сечения элементов:

  • круг;
  • прямоугольник.

По исходным материалам:

  • оцинкованная сталь;
  • алюминий;
  • медь с покрытием;
  • новый сплав — цинк-титан;
  • поливинилхлорид (ПВХ).

Крюки для установки желобов

Для крепления желобов водостока используют крюки двух основных типов: длинные и короткие. Их устанавливают по-разному.

Длинные или удлиненные крюки устанавливают до того, как будет уложен кровельный материал. Крепление выполняется к стропилам либо к сплошной обрешетке с определенным шагом. Если вы устанавливаете стальной или цинк-титановый водосток, шаг составляет 50-90 см. Для водосточных систем из меди он равен 30-60 см. Дополнительно точки установки предусматриваются на стыках и концах желобов, а также в местах монтажа угловых элементов.

Для монтажа рекомендуется использовать саморезы. Если устанавливается медный водосток, саморезы должны быть анодированными или выполненными из нержавеющей стали.

Для того, чтобы вода по желобам стекала к стоякам, крюки устанавливают так, чтобы обеспечить общий уклон. Он должен составлять 2 мм на 1 м водосточных желобов. Чтобы обеспечить уклон, первый и последний крюки устанавливают с вертикальным смещением. Например, для линии желобов длиной 10 м смещение будет составлять 2 см (10*0,002=0,02 м=2 см). Если со стороны одного и того же кровельного ската будет установлено два стояка, верхняя точка желобов определяется по центру между ними, и вертикальное смещение крюков рассчитывается от нее.

До того, как приступить к монтажу крюков водосточной системы Аквасистем, проведите все измерения и разметьте точки установки с учетом шага между крюками и вертикального смещения.

До установки каждый крюк нужно подготовить, загнув его с помощью полосогиба. Гибка выполняется с учетом углов наклона ската кровли и монтируемого желоба. Последний должен быть наклонен так, чтобы его задний (ближний к стене) край находился на 6 мм выше ближнего к стене края. Разметив с учетом этих требований линию сгиба, ось полосогиба совмещают с ней. Изогнутые крюки обязательно примеряются к скату кровли. Если необходимо, сгиб можно скорректировать. Чтобы выставить нужный угол для всех крюков под одним скатом, первый правильно согнутый крюк ставят в полосогиб, опускают рукоятку и закручивают винт. После завершения гибки начинают монтаж.

Первыми устанавливают крюки, расположенные в начале и конце размеченной линии. Их соединяют строительным шнуром или бечевкой, формируя линию уклона. При установке промежуточных крюков эта линия используется как ориентир. Закрепляя крюки, следите, чтобы край ската не выступал над будущим желобом дальше, чем на 1/3 его ширины.

Короткие крюки можно крепить после обустройства кровли. Их монтируют на лобовую доску или на торцевые части стропил. В целом монтаж проводят так же, как описано выше.

Универсальные крюки применяются и как короткие, и как длинные. Если вместо длинных устанавливаются универсальные крюки, дополнительно могут потребоваться специальные удлинители. С их помощью можно изменять степень уклона желобов в пределах 5 см. В остальном монтаж проводится стандартным образом.

Металлические водостоки

Одно из главных слагаемых долговечности и прочности стальных водостоков Aquasystem — высокое качество сырья. Компания использует горячеоцинкованную сталь холодной прокатки. Металл дополнительно защищен полимерным покрытием Pural.

Покрытие Pural считается одним из лучших. Его производство началось в 1995-м году, когда финское предприятие Rautaruukki представило принципиально новый полимерный состав для защиты металла. Его основой стал полиуретан. На протяжении 20-ти лет характеристики Pural постоянно совершенствуются. Производитель тщательно контролирует качество покрытия, анализирует его эксплуатационные свойства, а также мнения потребителей. В итоге уже в 2000-м году данное покрытие заняло лидирующую позицию, вытеснив популярный на тот момент материал PVC Plastisol. Сегодня именно Pural является рекомендованным для водосточных систем покрытием.

Pural RWS разработано специально для водостоков. При создании покрытия впервые было учтено, что оно будет постоянно находиться на улице. Материал разрабатывался таким образом, чтобы защитить его от действия осадков, ветра, прямых солнечных лучей, перепадов температур и т.п.

Покрытие обладает следующими преимуществами:

  • коррозиестойкость;
  • механическая прочность, защита от появления царапин;
  • стойкость к действию солнечных лучей и высоких температур;
  • простота очистки и устойчивость к загрязнению;
  • долговечность блеска и цвета.

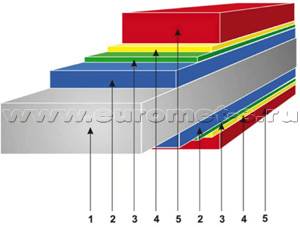

Металлический водосток имеет следующую структуру:

  • слой стали;
  • цинковое покрытие для защиты от коррозии;
  • пассивирующий слой;
  • грунт;
  • покрытие Pural.

Использование специального полиуретанового грунта и цинкового слоя обеспечивает водостокам Аквасистем максимальную защиту от коррозии.

«Аквасистем» применяет цинковое покрытие оптимальной толщины. Она составляет 20 мкм или 275 г/м2. Цинковый слой наносится на каждую из сторон металла. Благодаря этому даже при постоянном контакте со снегом или водой изделие не подвержено коррозии.

Полиуретановая грунтовка наносится слоем 20 мкм. В ее составе — комплекс компонентов, препятствующих коррозии и повышающих качество сцепления между полимерным покрытием и цинковым слоем.

Таким образом, используя Pural RWS, «Аквасистем» дополнительно применяет вспомогательные покрытия оптимальной толщины. За счет этого обеспечивается максимальная надежность, долговечность и сохранение безупречного внешнего вида изделий на протяжении всего срока эксплуатации.

Водосточные системы Aquasystem — это оптимальные характеристики по любым параметрам, от свойств сырья до внешнего вида, размеров и форм готовых элементов.

Разновидности систем «Гранд Лайн»

Российские производители предлагают металлические водосточные системы двух типов: «Гранд лайн Премиум» и «Оптима». Выпускаются также пластиковые модели Rohrfit Meister из прочного полимера с округлым типом деталей. Ее отличает повышенная жесткость кронштейнов. Герметичной систему делают особые уплотнители красного цвета.

Линейка «Оптима» представлена в округлом и прямоугольном сечении. Размеры 127х91 и 103х78 мм. Это бюджетный вариант металлического водостока с недорогим полиэстеровым покрытием или даже просто с оцинковкой.

Линейка «Гранд Лайн Премиум» с элементами полукруглого сечения производится в стальном исполнении с разными видами защиты. Это может быть двустороннее полиуретановое покрытие либо гальванический защитный слой Aluzinc. Выпускается два типа таких систем разного размерного ряда.

Вариант 125×90 мм подойдет для небольшого загородного дома. Устройства этой серии недороги, прочны и надежны. Несмотря на небольшое сечение трубы, вода уходит быстро за счет увеличенной длины желоба.

Вариант 150×100 мм обеспечит отвод талой воды и осадков даже от большого коттеджа с широкой кровлей. Подойдет для строений индустриального назначения. Устройство экономично: хватает одной воронки на 150 см желоба.

Установка водосточных труб и окончательный монтаж водосточной системы

Выбираем длину промежуточной части водосточной трубы на основе приведенной таблицы и рисунка (рис. 6а).

Колено водосточной трубы должно находиться на расстоянии около 200 мм до земли (отмостки). При больших расстояниях вода будет разбрызгиваться, попадать на цоколь и фасад. Для лучшей работы водосточной системы желательно оборудовать ливневую канализацию для организованного вывода воды.

Держатели трубы (кронштейны) крепят на расстоянии не более 2 м друг от друга и не менее 2 шт. на каждую трубу.

Естественно, что в первую очередь трубы крепятся в местах соединения друг с другом, а также соединении с коленом и воронкой.

Существуют два типа кронштейнов:

  • под саморезы – для деревянных и прочих мягких стен;
  • под метизы – для каменных (кирпичных, бетонных) стен.

Завершающий этап проходит в следующей последовательности:

  • соедините колена трубы с трубами водосточными, при необходимости также соединительную трубу,
  • прикрепите колено слива,
  • выровняйте всю конструкцию,
  • затем присоедините получившуюся водосточную систему к воронке,
  • отрегулируйте кронштейны и защелкните их замки, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6б).

Установка крюков крепления для желобов

Как основание для установки крюков используют лобовую доску либо обрешетины. При использовании обрешетин изделия крепят через каждые 0,6-0,9 м, лобовой доски — через каждые 0,5 м.

Рис. 1а Рис. 1б

Короткие крюки можно устанавливать во время укладки материала кровли или после ее завершения. Для длинных — когда крыша еще не обустроена.

Чтобы рассчитать количество таких элементов, измерьте длину карниза между начальным и последним крюками, а затем разделите его на выбранный шаг установки крюков. Также специалисты компании «Вестмет» напоминают: на стыках желобов, по их краям и на соединениях с углами обязательно крепят крюки.

Чтобы обеспечить ток воды, в сторону воронки выполняют уклон h (от 3 мм на 1 м). Для этого заранее намечают линию, которая соединит верхнюю и нижнюю точку ряда желобов. Вертикальное смещение для крюков показано на рис. 1б. Размечая и выполняя его, дополнительно проконтролируйте, что карниз кровли расположен строго по горизонтали.

Рис. 1 в

Монтаж выполняют так, чтобы при сходе снега, наледи с кровли крюки не сорвало ими. Для этого линию кровельного покрытия продлевают и внешний край первого (самого высокого) крюка размещают на 2 см ниже ее.

Установка желобов

Вставьте желоб в крюк таким образом, чтобы носик крюка оказался внутри завитка желоба. После этого нужно зафиксировать при помощи накидного пластинчатого фиксатора другой край желоба (рис. 4). При этом внешний край желоба должен оказаться ниже внутреннего на 6 мм. Это необходимо для предотвращения попадания воды на фасад во время сильных дождей. Продолжение края металлочерепицы или другого кровельного материала должно свисать над желобом на расстоянии 50 мм. Продолжение линии ската от края желоба должно находиться примерно на расстоянии 40 мм, но поскольку желоб имеет небольшой уклон, то на практике это расстояние может быть различным (от 20 мм в самом начале уклона и до 70 мм в его конце). Установив желоба, можно монтировать и карнизную планку, которая своей нижней кромкой заходит в желоб. Это обеспечивает защиту лобовой доски от намокания. Гидроизоляция выводится под планкой и обеспечивает сток воды в желоб.

Инструкция по монтажу

Установка водосточной системы происходит в несколько этапов:

  1. Подготовительные работы. Перед установкой необходимо подготовить такие инструменты, как киянка, ножницы по металлу, рулетка, маркировочный шнур и пассатижи.
  2. Установка крюков желоба. Эти элементы системы должны закрепляться на карнизной доске до того, как произведен монтаж кровельного материала. Если же крепежные элементы закрепляются на готовой крыше, нужно использовать короткие крюки, которые крепятся на торцевой доске. Их количество зависит от площади кровли, поэтому расстояние между ними может составлять от 600 до 900 мм.
  3. Закрепление желобов. Для установки этих элементов системы нужно вставить их  крюки, заведя внутренний край в фиксатор. После этого нужно закрепить внешний край фиксатором.
  4. Закрепление воронок желоба. Перед тем, как закрепить воронки, необходимо порезать отверстия в желобах при помощи ножовки или ножниц по металлу. Расстояние между торцом желоба и воронкой должно быть не менее 15 мм. После того, как воронка надета на водосток, нужно отогнуть фиксаторы водостока внутрь.
  5. Установка соединительных и угловых желобов. Чтобы зафиксировать дополнительные элементы системы, нужно использовать резиновые прокладки, которые предотвращают протекания и компенсируют температурное расширение. Фиксация на крюках производится таким же образом, как и при установке основных желобов.
  6. Закрепление водосточных труб. Для дома из дерева необходимо использовать саморезы, а для кирпичных и каменных стен применяются метизы, для которых нужно заранее просверлить отверстия. Соединение труб происходит при использовании специальных элементов, а также колен, позволяющих изменить направление водостока.

После прочтения инструкции установить водосточную систему Гранд Лайн (grand line) можно даже не имея опыта проведения таких работ, так как все элементы устанавливаются без использования специализированных строительных инструментов.

Водосток Аквасистем

Эту истину легко проверить, если рассмотреть продукцию ещё оного отечественного производителя водостоков — водосточные системы компании «Aquasystem».

1. Материал:

  • сталь холодного проката Ruukki (толщина 0,6-0,7мм) с двусторонней горячей оцинковкой;
  • сталь с полимерным покрытием;
  • медь (толщина 0,6);
  • цинк-титан (инновационный сплав) толщиной 0,7мм.

2. Тот же тип размеров, что и у Grand Line: малый и большой (для жёлоба — 125, 150мм; для трубы – ᴓ90, 100мм).

3. Применяется двустороннее защитное покрытие:

  • из полиуретана (PURAL);
  • из пластизолей;
  • слоя порошковой краски.

4. Освоено производство круглых и прямоугольных водостоков.

5. Комплект элементов системы разнообразен, отличается только конструкцией защитной сетки и высотой водосборной воронки (увеличенный накопитель).

Водостоки Aquasystem

Производитель водостоков Aquasystem отмечает следующие достоинства своей продукции:

  • водостоки Aquasystem подходят для всех видов фальцевой и мягкой кровли;
  • эффективны в любом климатическом поясе на территории РФ;
  • увеличение надёжности и повышенной жёсткости конструкции осуществляется за счёт использования цельнометаллических угловых элементов;
  • предполагается возможность подбора основных элементов (желобов, труб) по длине — от 0,1 до 9,0м;
  • налицо увеличение общей пропускной способности;
  • исключительная герметичность стыков за счёт резиновых уплотнителей, входящих в комплектацию;
  • крепёжные крюки усилены рёбрами жёсткости;
  • для соединения труб применяются внутренние замки;
  • хомуты-фиксаторы стягиваются винтами и крепятся к любому виду фасадов;
  • конструкция коленных сегментов исключает повышение влажности на стыках;
  • пассивирующий слой покрытия придаёт элементам системы свойства диэлектрика;
  • благородство цветовой гаммы выпускаемых изделий; подбор цвета по желанию заказчика.

Водосточная система, собирая атмосферные осадки с крыши, защищает стены от излишнего увлажнения и грязных потёков. Отвод стоков за пределы цоколя сохраняет несущую надёжность фундамента. Но удачно подобранный водосток осуществляет и другую, эстетическую функцию — он может придать строению стилевую завершённость, стать декоративным элементом архитектурного замысла.

Гарантийные обязательства

Производитель гарантирует:

  • В течение 30 лет – отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия климатических и экологических факторов для всех элементов пластиковых водосточных систем Grand Line.
  • В течение 10 лет – стабильность* цветов и отсутствие обесцвечивания продукции. *Стабильность цвета – плавное и равномерное (без пятен) изменение насыщенности цвета.

Условия гарантии

Гарантия распространяется на продукцию при соблюдении следующих условий: хранение, уход и транспортировка осуществлялись в соответствии с правилами производителя; продукция использовалась по прямому назначению; монтаж продукции осуществлялся специалистами, имеющими соответствующую лицензию на проведение строительно-монтажных работ, при соблюдении ими инструкции по монтажу продукции Grand Line.

Гарантийный срок

Гарантийный срок определяется условиями действия настоящей гарантии. Началом срока действия гарантии является момент продажи продукции Покупателю. Дата начала срока действия гарантии определяется как дата, проставленная продавцом в настоящем гарантийном сертификате. Покупатель продукции Grand Line вправе требовать от Продавца заполнение гарантийного сертификата и обязан проверить правильность и полноту внесенной в гарантийный сертификат информации. Продавец обязан предоставить Покупателю правильно заполненный и заверенный своей печатью гарантийный сертификат на каждую проданную партию продукции Grand Line.

Гарантия не распространяется

На неоднородное изменение цвета продукции, возникшее в результате неоднородного освещения. На продукцию, скомплектованную неоригинальными элементами другого производителя. На повреждения продукции, полученные вследствие: форс-мажорных обстоятельств, действий, событий непреодолимой силы (ураганы, цунами, землетрясения, сильный град и т.п.); неправильного использования, хранения продукции; неправильной транспортировки продукции; повреждения продукции в результате некорректного монтажа. На деформации и изменения цвета, возникшие в результате естественной усадки здания, перегрева: вследствие близости нагревательных приборов; от прямого контакта либо близкого размещения металлических материалов; в результате существенного увеличения светового потока, связанного с попаданием на сайдинг отраженного света (например, от мансардных окон, оцинкованной стали и т.п.).

Состав водосточной системы Grand Line

Полукруглый желоб, 3 м

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр.

Соединитель желоба

Резиновый уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.

Заглушка желоба

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.

Угол желоба, внутренний и внешний, 90°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

Угол желоба, внутренний и внешний, 135°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.

Воронка желоба

Переходный элемент, организующий слив воды из желоба в водосточную трубу.

Воронка водосборная

Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

Крюк длинный

Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с полиуретановым покрытием Granite HDX. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.

Крюк короткий (125х90)

Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Выполнен из оцинкованной стали (толщина 1 мм) с полиуретановым покрытием. Не требует демонтажа кровельных листов.

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

Круглая труба, 3 м

Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам, а также увеличивает пропускную способность.

Круглая труба соединительная, 1м

Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использование трубы по 0,5 метра.

Колено трубы, 60°

Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.

Колено стока

Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.

Кронштейн трубы (на дерево)

Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов.

Кронштейн трубы (на камень)

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (L 120 мм)

Преимущества водосточной системы Grand Line®

На 25% больше пропускная способность

Пропускная способность водостока Grand Line — максимальная. Желоб водостока Grand Line в среднем на 25 % глубже, чем у других производителей. Тщательно подобранное соотношение глубины желоба и диаметра трубы водосточной системы Grand Line позволяет увеличить пропускную способность водосточной системы на четверть! Решив купить водосточную систему Grand Line, вы сэкономите на количестве водосточных труб в сравнении с другими водостоками, а как следствие, на стоимости всего заказа.

Уникальная письменная гарантия

Единственная в России фирменная письменная гарантия на водосточную систему Grand Line с двусторонним покрытием на основе полиуретана до 25 лет.

Вы получаете уверенность в качестве водосточной системы дома на протяжении всего срока гарантии.

Герметичность на всем протяжении срока службы

Соединитель желоба с кольцом дает возможность максимально точно обеспечить фиксирование на желобе, обеспечить герметичность стыка и многократно смыкать-размыкать замок.

Имеет большую толщину стали по сравнению с другими водостоками

Большая толщина металла водосточной системы Grand Line делает ее более прочной и долговечной, а также снижает риски повреждения в момент транспортировки и монтажа.

Защита с двух сторон

Двустороннее полимерное покрытие на основе полиуретана увеличивает коррозионную стойкость водосточной системы, как с внешней, та и с внутренней стороны.

Покрытие на основе полиуретана обеспечивает водостоку:
  • химическую инертность к солям, взвешенным в атмосфере промышленных и прибрежных зон
  • устойчивость к механическим повреждениям в процессе монтажа и эксплуатации
  • высокую стойкость к коррозии, что позволяет эксплуатировать водосток в течение 50 лет
  • защиту от ультрафиолета — все элементы водосточной системы максимально долго сохраняют насыщенность цвета
Отсутствие разнооттеночности на протяжении всего срока службы!

Абсолютно все элементы водосточной системы Grand Line изготовлены из европейской стали с двусторонним покрытием на основе полиуретана, что гарантирует однородность их цвета на протяжении всего периода эксплуатации.

Сохранность продукции с момента производства

Элементы водосточной системы Grand Line поставляются в наиболее удобной и качественной упаковке, которая позволяет обеспечить максимальную сохранность продукции во время транспортировки.

Подходит для монтажа в любом регионе

Широкий температурный диапазон эксплуатации водосточной системы Grand Line от -60 до +120 °С делает ее универсальной в использовании для любого региона РФ.

Специфика монтажа водостоков Гранд Лайн

Независимо от серии и типоразмера, в состав всех комплектов водосточных систем Grand Line входят:

  • желоба и соединители к ним;
  • заглушки для желобов и воронки под них;
  • внутренние и внешние углы желоба;
  • водосточная труба и тройник под нее;
  • кронштейны для желобов и держатели для водосточных труб;
  • колено под сток и под трубу.

Монтаж и установка всех вышеперечисленных комплектующих водостока не требует использования специальных герметиков и дополнительного усиления крепежами, из чего следует, что сборка всех узлов крепления должна производиться в строгом соответствии установленным правилам.

Инструкция монтажа предусматривает ряд последовательных этапов:

  • Закрепление кронштейнов (крюков) под желоба.
  • Установку воронок в подготовленные отверстия на желобах.
  • Монтаж торцевых заглушек желобов.
  • Монтаж горизонтальных элементов конструкции водостока.
  • Фиксацию соединительных и угловых элементов.
  • Монтаж водосточной трубы и ее сопутствующих элементов.
  • Окончательная сборка и фиксация.

Двустороннее покрытие на основе полиуретана

RAL 3005 RAL 3011 RAL 6005 RAL 7024
RAL 8004 RAL 8017 RAL 9003 RAL 9005
RR 11 RR 29 RR 32

Еще один экономичный и долговечный вариант покрытия водостоков Grand Line – гальваническое покрытие Aluzinc (только для водостока 125х90).

Водосток Алюцинк не темнеет, не выцветает и практически не поддается коррозии, имеет тонкое органическое покрытие, на котором не остаются отпечатки пальцев и которое защищает изделие во время транспортировки и монтажа.

Aluzinc обеспечивает высочайшие показатели по стойкости к воздействию агрессивной среды, которая создается в водосточной системе.
Водосточная система Grand Line с покрытием Aluzinc – это интересное и долговечное решение для Вашего дома!

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
