Отопление коттеджей: системы воздушного отопления своими руками

Советы экспертов

• Для фиксации и стыковки разводки трубопровода оптимально зарекомендовал себя алюминиевый скотч с армированным покрытием.
• Прикреплять трубу к потолочным перекрытиям лучше всего с помощью хомутов.
• Воздуховоды, предназначенные для подачи прогретого воздуха необходимо располагать максимально низко возле пола, иначе он останется относительно холодным.
• При наличии в доме кондиционера, необходимо утеплять все конструкции из труб, чтобы на них не оседали пары, образующие конденсат влаги.
• При применении заборных рукавов с множеством колен, изгибов и неодинаковым сечением труб рекомендуется использовать дополнительные заслонки.
• Установка дополнительных фильтров для очистки воздуха увеличивает затраты на всю систему.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Составление проекта

Как и любая другая система отопления воздушная также нуждается в первичном проекте, который для частного дома можно сделать своими руками. В проекте и расчете необходимо учитывать следующее:

Устройство газового обогревателя

• Отопительный котел соответствующей мощности, который с учетом тепловых потерь способен обогревать все помещения.
• Скорость движения теплых воздушных масс.
• Количество тепла, которое здание теряет через стены, крышу, пол, окна и двери.
• Аэродинамическая характеристика, которая зависит от сечения воздуховодов, и рассчитывается для определения снижения напора воздушного потока.

Прежде чем браться за теплотехнический расчет, убедитесь, что ваших знаний хватает для этой работы, поскольку неправильно сделанный проект может принести такие явления, как вечный сквозняк в жилых помещениях, а это чревато простудными заболеваниями, постоянным шумом работающего вентилятора и вибрацией, которая неизменно будет создаваться в воздуховодах. А перегрев теплообменника может привести к выходу из строя самого отопительного агрегата.

Воздушное отопление частного дома предполагает устройство вентиляции для пополнения внутреннего пространства свежим воздухом и отвода отработанного.

Делая теплотехнический расчет, следует учитывать, что вентиляционной системой в помещение подается около 25% охлажденного воздуха извне.

После проведенных расчетов нужно выбрать место установки воздуховодов. Как ранее упоминалось, они могут располагаться под потолком или быть изготовленными в плинтусном исполнении. Здесь правил и инструкций не существует. Каждый волен выбирать то, что ему больше подходит. В любом случае рукава воздуховодов должны располагаться как внизу, так и вверху. Поскольку воздушные массы должны циркулировать, охватывая все пространство помещения. Рекомендуется выходы каналов, подающих теплый воздух устраивать там, где чаще и дольше всего находятся люди.

Достоинства и недостатки воздушного отопления

При обустройстве такого отопления в отдельном доме есть свои преимущества и недостатки. Его плюсами являются такие особенности как:

• высокий КПД, в некоторых случаях превышающий 90%;
• необремененность большим количеством сложных, дорогих и тяжелых деталей типа радиаторов и стальных труб;
• можно настроить для каждой комнаты оптимальные условия микроклимата;
• почти мгновенный отклик на регулировании температурного режима;
• благодаря тому, что вентиляторы совместимы даже с печами на твердом топливе, можно осуществлять обогрев абсолютно всех помещений дома без ограничений;
• система фильтров на пути циркулирующего воздуха, очищает его от аллергенов, пыли и прочих частиц;
• встроенный в конструкцию увлажняющий фильтр;
• в летний период при принудительной циркуляции воздуха и выключенном теплогенераторе работает как мощная система охлаждения;

Такая конструкция отопления не претендует на совершенство, так как в ней есть и недостатки:

• этот способ отопления должен быть предусмотрен конструкцией дома еще при его возведении;
• ее монтаж относительно сложен;
• нуждается в регулярном техобслуживании;
• плохо поддается модернизации;
• такой способ отопления заставляет заботиться о чистоте фильтров и регулировать насыщенность атмосферы влагой;
• нуждается в запасном источнике электроэнергии для эффективной работы во время перебоев с ее подачей от основной сети.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

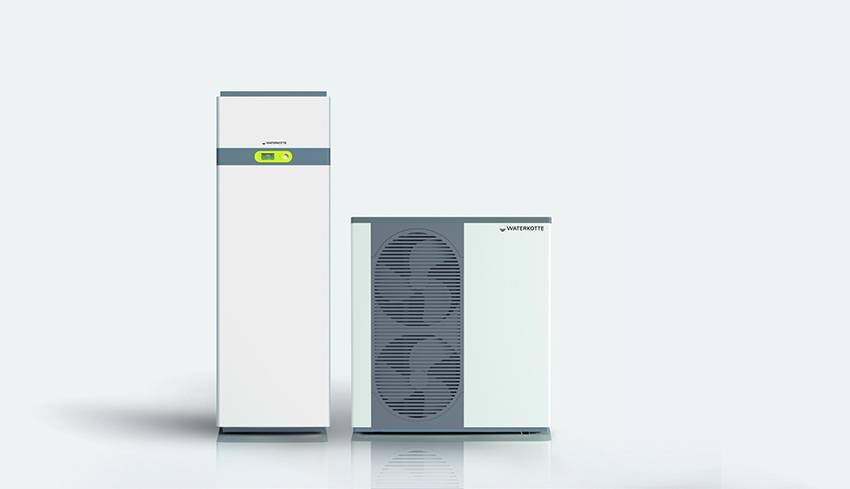

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

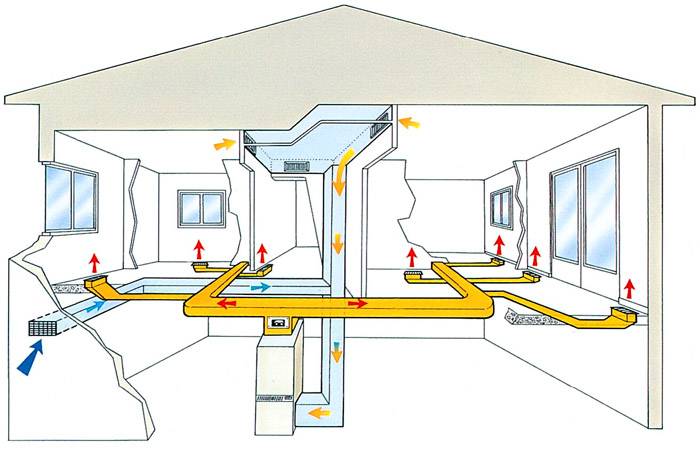

Устройство воздушной системы отопления

В ее составе могут быть различные элементы, в зависимости от конкретного проекта. Основными (базовыми) являются:

Теплогенератор. Нагревателем воздуха может служить котел, калорифер водяной, камин, тепловая пушка. Есть и другие варианты, например, солнечные батареи;

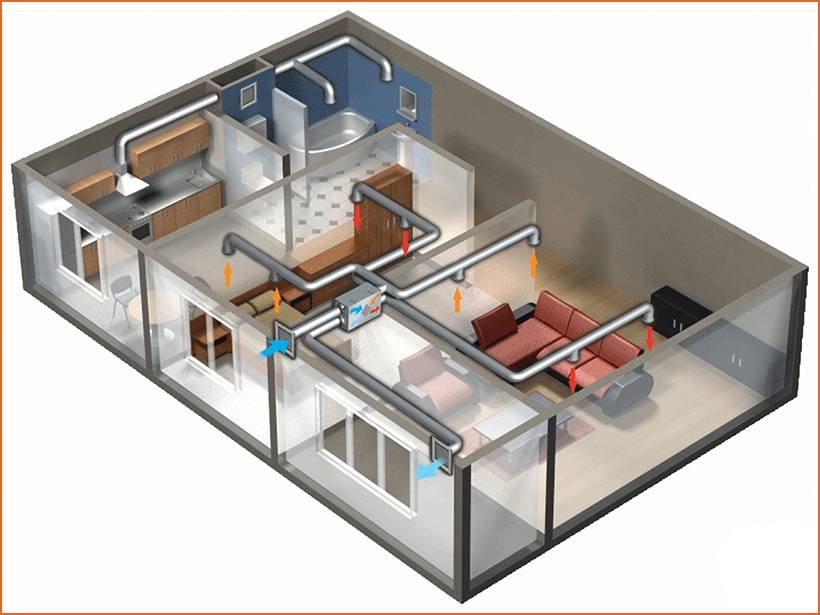

Воздуховоды. Собственно, это каналы, по которым циркулируют потоки воздуха. В продаже есть разные исполнения таких изделий. Отличия в материале, сечении (круг, прямоугольник, квадрат), типоразмерах. Сочленение отдельных секций простое, поэтому монтаж своими силами никакой сложности не представляет; Теплообменник (экономайзер, рекуператор). Устанавливается не всегда, но для больших систем, как правило, монтируется; Дополнительное оборудование (клапана, вентиляторы, распределительные головки, решетки и ряд других элементов системы).

Варианты воздушного отопления

Она характеризуется некоторой инерционностью (обусловленной архитектурными особенностями здания), зато контур является энергонезависимым (отпадает необходимость в использовании вентиляторов и других электрических приборов), а ее монтаж обходится дешевле. По сути, это усовершенствованное отопление печное частного дома.

Преимущество системы отопления с принудительной циркуляцией в том, что воздух может забираться извне (открытый цикл).

Следовательно, появляется возможность его регулярного освежения. Причем при любой температуре «за бортом», в то время как качественное проветривание комнат в зимний период способом открывания окон и дверей в некоторых случаях нежелательно. Например, если в доме маленькие дети, «капризные» растения и тому подобное.  Минус понятен – более высокая стоимость установки и необходимость постоянного эн/обеспечения.

3

Устройство отопления – какие элементы понадобятся?

Вне зависимости от типа выбранной системы для ее обустройства понадобится приобретение:

теплового генератора;воздуховодов;вентилятора;решеток для забора и подачи воздуха.

Теплогенератор – это печь (котел) для сжигания определенного вид топлива с целью подогрева воздуха. Он может функционировать на любом горючем. Для работы воздухонагревателя используется природный газ, сжиженное либо жидкое топливо, даже дрова или уголь. Важный момент! Котлы для рассматриваемых систем обогрева дают возможность в любой момент перейти с одного топлива на другое. Если работа теплогенератора происходит от природного газа, достаточно сменить на агрегате горелку, чтобы начать использовать дизтопливо. Это дело буквально нескольких минут. В случаях, когда возникает необходимость сжигать природный газ вместо сжиженного, следует всего лишь установить сменную насадку на агрегат, которая характеризуется иным сечением проходных отверстий.

Теплогенераторы для воздушного отопления

Воздуховоды – это каналы разветвленного типа, предназначенные для подачи нагретого потока воздуха в обогреваемые комнаты дома. Эти приспособления изготавливаются в круглой либо прямоугольной форме. Разница между ними незначительная, но она есть. Круглые имеют сечение в пределах 20 см, они описываются небольшим сопротивлением (аэродинамическим). За счет этого эффективность отопления немного увеличивается. Соединение отдельных частей круглых воздуховодов осуществляется шпильками либо хомутами. Сечение прямоугольных каналов обычно немного больше. Такие конструкции проще вписать в домашний интерьер. По этой причине для подачи тепла в частные жилища их используют намного чаще круглых.

Устройство воздушного отопления требует применения и некоторых других элементов. На участках вывода воздуховодов в отапливаемые комнаты всегда монтируются воздухозаборы и воздухораспределители. Также необходим вентилятор (приточный). Он нагнетает в воздуховоды подогретый воздушный поток. Монтаж вентилятора выполняется под отсеком сгорания используемого котла. Обычно его снабжают фильтрующим приспособлением, которое очищает воздух от мелких частиц пыли и других примесей.

Как сделать воздушное отопление в частном доме своими руками

Проектирование и расчет системы воздушного отопления

Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.

Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:

• интенсивность нагнетания подогреваемого воздуха;
• оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
• сечение воздуховодов;
• аэродинамические особенности;
• объем потерь тепла на поверхностях помещений.

Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.

Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.

Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.

Системы воздушного отопления

Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.

По циркуляции воздуха они бывают:

• с естественным течением воздушных масс;
• с принудительным движение воздуха под воздействием давления создаваемого вентилятором.

По размерам и масштабу:

• локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
• центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.

По схеме реализации теплообмена:

• приточные, которые втягивают в помещение и обогревают уличный воздух;
• рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
• с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.

По расположению в помещении:

• подвесные;
• напольные агрегаты.
• Выбор теплогенератора.

Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.

Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.

Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.

Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.

Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.

Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

Воздушные тепловые насосы для отопления

Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.

Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.

Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.

Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.

Оборудование для монтажа

Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.

Актуальные разновидности воздушной системы отопления

Сегодня специалисты предлагают несколько вариантов систем, каждая из которых имеет собственные характеристики, достоинства и недостатки. Различаются все конструкции по циркуляции воздуха, зоне размещения воздуховодов, способу теплообмена.

Системы с естественной циркуляцией

Схема основана на физическом свойстве теплого воздуха подниматься наверх, для чего оборудуются воздуховоды, отверстия в потолке для выхода потока наружу. Основное достоинство – дешевизна, но недостатков больше: малая скорость подъема, из-за чего прогрев помещения будет излишне медленным и расположение воздуховодов в верхней части помещения – это не всегда может быть удобным.

Системы с принудительной циркуляцией

Конструкции дополняются вентиляционным агрегатом, мощность которого зависит от количества, общей протяженности воздуховодов. Если предполагается обогревать помещение значительной площади, подбирается несколько приборов вентиляции. Особенность системы – принудительная подача теплого воздуха в помещения. Способ отличается оперативностью прогрева, поэтому считается более практичным для применения в быту и на производстве.

Различия по месту размещения воздуховодов

Здесь также различаются две группы конструкций:

1. Напольное расположение подразумевает воздуховоды, которые установлены в плинтуса или смонтированы в пол. Такая конструкция считается самой эффективной – теплый воздух поднимается вверх, помещение прогревается плавно и быстро.
2. Подвесное расположение – это схема с воздуховодами, встроенными в потолочные перекрытия или стены, выводы при этом располагаются в верхней части помещения (под потолком). Системы считаются менее эстетичными, но есть способы декорирования труб потолочными плинтусами и другими элементами. Недостаток – низкие показатели температуры у пола, высокие – у потолка. Системы рекомендуется сочетать с другими вариантами отопления.

Типы систем по способу теплообмена

Специалисты различают три вида конструкций:

Прямоточная. Принцип простой: в нижней части строения монтируется отопительный прибор для разогрева воздуха. Затем потоки подаются в помещения через воздуховоды. В потолке делаются отверстия для выхода теплого воздуха наружу. Достоинства – простота монтажа и качественная вентиляция помещений, недостаток – высокие первоначальные, эксплуатационные затраты, воздух буквально используется для «отопления улицы». Прямоточные системы нужны для работы в помещениях, где работают с опасными веществами, агрессивными или дурно пахнущими субстанциями.
