Особенности эксплуатации канализационных воздушных клапанов

Основные критерии применения клапана

Воздушный клапан должен обеспечивать герметичность при низких давлениях. Для систем с подключением до 4-х жилых помещений и высотой до 3-х этажей, наличие дополнительного клапана не требуется. Очевидно, что для надёжного отвода расчётного количества сливных вод, диаметр трубы стояка должен превышать самый большой диаметр горизонтального слива, чтобы количество поступающего воздуха способствовало выравниванию отрицательного давления в трубе.
Т.к. вентиляционный клапан на невентилируемый стояк может применяться в любом случае при невозможности или нежелательности выхода на крышу, у него должен быть запас мощности, достаточный для поддержания постоянного давления в системах, работающих кратковременно (дом, офис, больница, школа, гостиница или общественный туалет)

Воздушный клапан имеет характеристику пропускной способности воздуха, примерно от 32 до 47 литров/секунду, при отрицательном давлении в 250 Па
Этот показатель должен превышать нормы и стандарты, чтобы гарантированно обеспечивать поступление воздуха в необходимом количестве.
При работе с многоэтажными зданиями особенно важно принимать во внимание пропускную способность клапанов, их соответствие строительным нормам и стандартам. Часто в них говорится, что пропускная способность клапана должна иметь, как минимум, пятикратное превышение максимального показателя пропускной способности стояка
Когда вентиляционный клапан установлен на стояк здания выше четырёх этажей, существуют особые правила осуществления вентиляции.
Применение вентиляционных клапанов регулируется отраслевыми стандартами и нормами

В работах по проектному моделированию новых канализационных систем в строящемся здании или внесению изменений в уже существующие системы, нужно учитывать пропускную способность используемых воздушных клапанов, напрямую связанную с таким показателем, как эжекционная (втягивающая) способность воды. Чем больше объёмы слива, тем большей пропускной способностью должен обладать клапан.

Как правильно выбрать устройство?

Помимо ориентировки на горизонтальное и вертикальное расположение системы канализации, номинальное давление, установочные размеры и способ крепления при выборе аэратора нужно учитывать еще ряд нюансов.

При покупке вакуумного клапана для системы канализации стоит руководствоваться следующими критериями:

• типоразмер – диаметр устройства, который должен совпадать с сечением трубы;
• способ монтажа – открытый или закрытый;
• наличие мембраны или штока в запорном механизме;
• метод подключения – горизонтальный/вертикальный;
• наличие теплоизоляционной стенки стояка;
• номинальные показатели предельного давления для конкретного устройства;
• материал, из которого изготовлен аэратор – он должен быть того же типа, что и трубопровод.

Все элементы устройства должны быть выполнены из прочных материалов, способных противостоять агрессивной среде канализационной системы и прочим разрушающим факторам.

Важно, чтобы на случай поломки механизма, сохранялась возможность регулировать его работу вручную. Цена фановых клапанов варьируется в зависимости от диаметра, бренда и типа устройства

Аэратор диаметром 50 мм будет стоить от 45 до 200 рублей, а с сечением 110 мм – от 120 до 1 250 рублей

Цена фановых клапанов варьируется в зависимости от диаметра, бренда и типа устройства. Аэратор диаметром 50 мм будет стоить от 45 до 200 рублей, а с сечением 110 мм – от 120 до 1 250 рублей.

Обеспечить достойную защиту от неприятных запахов и обратного поступления загрязненной воды может только надежный клапан, являющийся основой всей конструкции. Так как аэраторы могут служить прекрасным переходом для проникновения грызунов из канализации в жилые помещения, на правильно сконструированных моделях предусмотрена на этот случай защита.

Принцип действия

Чтобы понять принцип действия аэратора, надо знать его устройство. Воздушные клапаны, отличаясь в механизме крепления, имеют одинаковую конструкцию:

• корпус из жестких полимеров, герметичен, верхняя крышка съемная, чтобы устройство можно было осмотреть и почистить, есть резиновая прокладка для плотного прилегания крышки;
• входное отверстие на корпусе, через которое подается воздух;
• клапан, снабженный механизмом открывания-закрывания – мембраной или штоком одностороннего действия.

Рекомендуем ознакомиться: Как выбрать игольчатый кран для трубопровода?

Когда давление в трубах нормальное (равно и больше атмосферного), оно держит клапан закрытым, придавливая его изнутри так, что канализационные газы не попадают в квартиру.

Когда вода спускается, то возникает разрежение (давление ниже атмосферного), клапан открывается, пропуская внутрь воздух, а воздух выравнивает давление. После этого клапан на аэраторе закрывается автоматически.

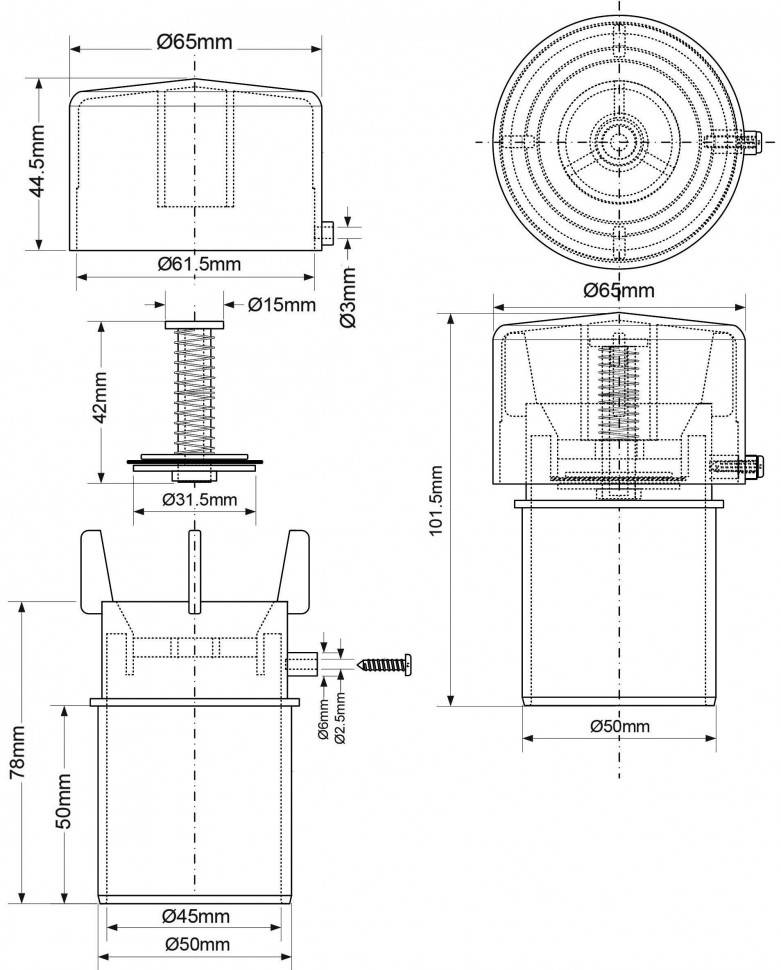

Устройство клапана

Канализационный вакуумный клапан представляет собой запорно-регулирующее устройство цилиндрической формы, изготавливаемое из пластмасс

При всей важности выполняемых им функций представляет собой очень простое изделие и состоит из следующих деталей:

• Корпус (имеет особой формы перегородку, отделяющую приемную камеру с боковым окном от рабочей).
• Защитная крышка (крепится к корпусу для предотвращения попадания мусора и посторонних предметов в приемную камеру).
• Шток с заслонкой (установлен над разделительной перегородкой, служит для автоматического реагирования на разницу давлений в сети).
• Резиновая прокладка (монтируется под штоком-заслонкой, предназначена для его герметичного уплотнения и амортизации).

Рекомендуем ознакомиться: Полиэтиленовые трубы низкого давления — ПНД

Клапан предназначен для установки в раструбное соединение.

При монтаже на пластиковые (ПВХ) трубопроводы используется стандартный уплотнитель, для чугунной канализационной трубы обязательно устройство специального адаптера.

Изделия некоторых производителей вместо пластмассового штока оснащаются резиновой мембраной. Различают два основных типоразмера клапанов в соответствии с присоединительными диаметрами: 50 и 110 мм.

Принцип действия

Чтобы понять принцип действия аэратора, надо знать его устройство. Воздушные клапаны, отличаясь в механизме крепления, имеют одинаковую конструкцию:

• корпус из жестких полимеров, герметичен, верхняя крышка съемная, чтобы устройство можно было осмотреть и почистить, есть резиновая прокладка для плотного прилегания крышки;
• входное отверстие на корпусе, через которое подается воздух;
• клапан, снабженный механизмом открывания-закрывания – мембраной или штоком одностороннего действия.

Рекомендуем ознакомиться: Принцип работы и сферы применения клиновых задвижек

Когда давление в трубах нормальное (равно и больше атмосферного), оно держит клапан закрытым, придавливая его изнутри так, что канализационные газы не попадают в квартиру.

Когда вода спускается, то возникает разрежение (давление ниже атмосферного), клапан открывается, пропуская внутрь воздух, а воздух выравнивает давление. После этого клапан на аэраторе закрывается автоматически.

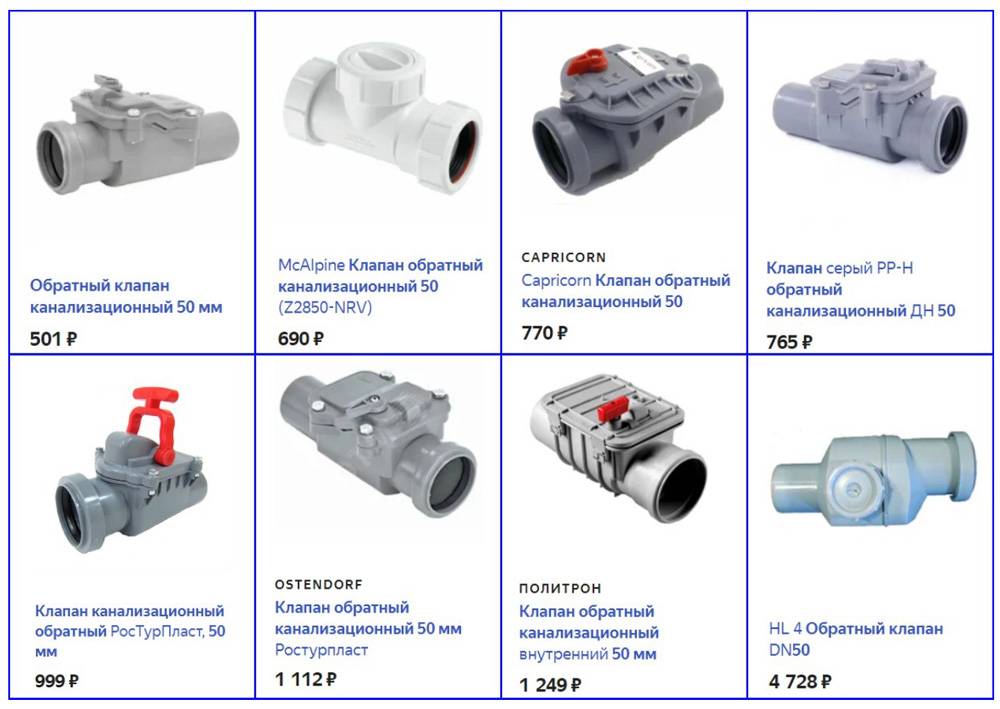

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

• чугуна;
• пластика;
• стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.

Монтаж прибора на все точки слива позволит снизить вероятность появления аварий. Это особенно актуально для людей, живущих на первых двух этажах многоквартирных домов. Поскольку именно они подвержены серьезному риску возникновения аварий в случае появления засоров в системе.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

• пластиковый корпус с боковым отверстием;
• крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
• резиновой мембраны или штока;
• уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

• если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
• при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
• через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

• автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
• кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
• комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

• шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
• приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
• межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
• обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

• под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
• муфтовый — для крепления используются резьбовые муфты;
• фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
• фланцевый с применением уплотнительных прокладок.

Особенности монтажа

В зданиях, имеющих два и более этажей, согласно СНиПам, необходимо устанавливать фановый клапан. Его монтируют на свободный конец трубы или же в специальный раструб. Выбор места установки зависит от наличия в полу трапа для слива.

Если имеется трап (половая решетка), то клапан устанавливают вертикально, высота от уровня пола должна быть не менее 350 мм. Это обуславливается необходимостью исключить вероятность попадания в клапан брызг и грязи.

При отсутствии трапа монтаж производится выше на 100 мм, чем место нахождения наиболее высокого места водоотводного ввода.

Если клапан устанавливается в нишах или коробах, то необходимо обеспечить беспрепятственное поступление к нему воздуха.

При установке клапана в холодном чердаке, следует иметь в виду, что при отрицательной температуре его нормальное функционирование невозможно. Поэтому необходимо утеплить сам стояк, не перекрывая доступ воздуха к клапану.

Виды аэраторов

Существует несколько разновидностей аэраторов. Их можно объединить в группы по разным признакам. По месту установки:

• на стояк;
• непосредственно на излив приборов — унитазов, ванн и т.п.

По принципу действия:

• автоматические. Самые простые и дешевые аэраторы гравитационного типа. Обычно они используются в частных системах или квартирах. Как правило, не обладают высокой пропускной способностью;
• антивакуумные. Действуют на впуск и выпуск воздуха. Способны работать одновременно с несколькими трубопроводами;
• комбинированные. Представляют собой сочетание обоих типов прибора.

По конструкции:

• мембранные. Функцию клапана выполняет эластичная мембрана, которая под напором изгибается и пропускает поток воздуха;
• цилиндрические. Это наиболее прочные и надежные аэраторы. Они изготовлены из металла, снабжены резьбовой крышкой. Представляют собой типичные обратные клапаны. Цилиндрический аэратор для канализации 50 или 110 мм считается лучшим устройством для установки в квартире или частном доме;
• рычажные. Эти приборы также изготовлены из металла. Клапан установлен на рычаге, который поднимается под давлением газов из системы, и опускается под действием собственного веса.

По типу соединения с трубопроводами:

• резьбовые;
• фланцевые;
• муфтовые.

Наиболее распространены приборы, рассчитанные на монтаж к трубе d110 мм. Они могут размещаться возле самого стояка, первыми реагируя на изменение давления и сохраняя гидрозатворы сантехники.

Когда забыл о фановой трубе — ставим ваккумный (фановый) клапан

В каких случаях установка вакуумного клапана канализации бывает необходима? Она требуется тогда, когда в доме во время его строительства не был проведен монтаж вентиляции канализационного стока, а также, если канализационный стояк никак нельзя вывести на крышу.

Какое предназначение в этом случае выполняет вакуумный клапан? Рассмотрим его принцип работы. Поскольку трубы, подведенные к унитазам в многоквартирном доме, соединяются в общую канализационную систему, там же скапливаются газы. Учитывая, что в центральную канализацию попадает много горячей воды после мытья посуды или купания, пары от неё нагреваются и, согласно законам физики, устремляются вверх.

В квартирах решением проблемы попадания запахов в помещение является закручивание заглушки на стояке и установка гидрозатвора. Однако (если на стояке отсутствует вентиляция) сильный водяной поток после смывания унитаза способен создать в трубопроводе разрежение. В свою очередь, это разрежение полностью высасывает содержимое гидрозатвора, находящегося поблизости. Вследствие этого в скором времени в помещении появляется неприятный запах.

Вакуумный клапан вполне способен подойти вместо вытяжной трубы, которой обычно заканчиваются многие канализационные стояки. Такая труба, как правило, нужна для того, чтобы через неё выходили неприятные запахи из системы, а назад в канализационный трубопровод поступал свежий и чистый воздух.

Почему покупка и установка клапана – это правильное решение? Ведь, как кажется, можно взять и сделать всё так, как это делалось десятки лет. Если разобраться, в старых системах есть серьезные недостатки. Поскольку через крышу выводится труба, отверстие, сделанное для неё, необходимо тщательно и качественно заделать, иначе через него будет протекать вода. При этом, как его не закрывай, рано или поздно там все равно появится течь, поэтому работы по замене там покрытия необходимо будет выполнять очень часто.

Также есть возможность, что наружный стояк в зимний период замерзнет. Если это случится, то воздух не сможет нормально подниматься по трубе и выходить наружу, следовательно, эффективность системы сильно понизится. Кроме этого, в трубах в зимнее время часто любят прятаться птицы. Если она там застрянет и погибнет, то придется прочищать и ремонтировать стояк. А если таких стояков много, значит, количество труб на крыше порядком увеличится, а вместе с ними увеличится и количество вышеперечисленных проблем.

Если давление в канализационной системе в норме, клапан будет в закрытом положении. Тогда он сможет воспрепятствовать попаданию неприятных запахов в жилые комнаты и прочие помещения. В тех же случаях, когда в трубе возникает разрежение после смывания унитаза (унитазов), в клапане срабатывает его внутреннее устройство, благодаря чему он впускает воздух в систему для стабилизации давления.

Вакуумные клапаны можно применять для локальной аэрации. В таких ситуациях он монтируется на трубы сантехнических приборов, которые будут расходовать много воды.

Есть определенные правила, как правильно устанавливать клапан, чтобы его качественной работе ничто не мешало:

1. Клапан следует устанавливать выше, чем расположена точка стыка прибора на канализационном стояке.
2. Монтаж клапана производится в помещениях, где устроена надлежащая вентиляция (это может быть чердак дома, санузлы, обеспеченные вентиляцией ещё при строительстве и т.д.).
3. Вакуумный клапан можно ставить лишь на те трубы, которые закреплены в вертикальном положении, так как в горизонтальной позиции воздух не будет так хорошо выходить.

К преимуществам вакуумных клапанов можно отнести то, что при их монтаже вовсе не нужно пробивать отверстие в кровле для устройства трубы. Весь процесс занимает крайне мало времени и является довольно простым. Сюда же можно отнести ещё несколько факторов:

1. На крыше не появляется одной-двух лишних труб, которые обычно лишь портят вид дома. Это связано с тем, что вакуумный клапан устанавливается под крышей, следовательно, там же и заканчивается вся система вентиляции.
2. Фановый стояк не нуждается в периодическом обслуживании и плановом ремонте.

Есть и незначительные недостатки. К сожалению, вакуумный клапан способен выдержать лишь малые нагрузки, которые может дать канализация. Да и цена такого клапана приличная, учитывая, что он собирается вручную.

Кондиционеры для бани.

Монтаж

Монтировать воздушный клапан 110 или 50 миллиметров можно своими руками, используя схему, описанную ниже.

Принципы монтажа:

100 миллиметров — высокая точка слива

Плюс или минус миллиметр не важно;
в число частных случаев входит канализация, установленная в полу. Тогда конструкцию монтируют минимум на 350 миллиметров от пола

Нельзя устанавливать на 50 или 80 мм;
клапаны чувствительны к изменению показателей температуры. Чтобы продлить срок службы системы нужна температура равная 20 градусам;
если частное помещение оборудовано аэратором, то нет необходимости подводить вентиляцию к канализационной системе;
если схема установки аэраторов предполагает монтаж нескольких конструкций, то расстояние между ними должно быть не меньше 1 метра.

Схематичная установка:

1. подготовить трубу. На торцевых поверхностях зачистить зазубрины. Это уберет лишний миллиметр. В пластиковые конструкции вставить фитинг;
2. в раструб вмонтировать резиновую прокладку. Благодаря этому будет обеспечена герметичность. Далее приступить к установке. Если нужно вставить аэратор по резьбе, то действия с прокладкой отменяются. Вместо нее использовать сантехническую пленку;
3. частное использование для одной квартиры предполагает наличие трех воздушных клапанов.

Аэратор должен быть в открытом доступе для ремонта или осмотра. Спустя год работы устройства нужно осуществлять чистку.

Преимущества и недостатки

Использование данного оборудования обладает плюсами и минусами. Основным назначением его выступает создание барьера для сточных вод даже если в системе возникнет засор. Поэтому к положительным параметрам установки изделия относится:

• предотвращается проникновение в жилые помещения через сантехнику сточных вод и неприятных запахов из канализации;
• при процессе эксплуатации полностью отсутствуют гидроудары;
• клапаны легко и быстро закрываются;
• монтаж допускается выполнять горизонтально или вертикально, поэтому для каждой отдельной ситуации выбирается оптимальный способ установки;
• создается небольшое сопротивление в системе;
• потеря напора воды минимальна;
• прекрасная герметичность системы.

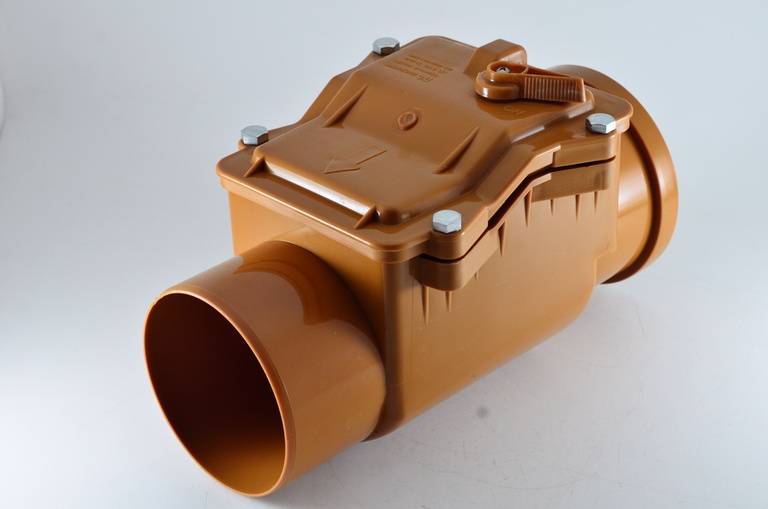

Обратный клапан

Однако оборудование имеет некоторые минусы:

• в системе повышается давление, что нередко становится причиной появления поломок канализационной системы, а ремонт – это дорогостоящий и сложный процесс;
• во время установки формируются дополнительные соединения, а именно они считаются наиболее уязвимыми частями системы, где часто возникают протечки.

Плюсов у оборудования намного больше, чем минусов, однако важно грамотно выбрать изделие, так как представлено на рынке оно несколькими видами. Каждая разновидность имеет свои особенности, о которых следует знать заранее

Принцип работы

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Плюсы и минусы вакуумного клапана

Самый главный плюс от использования вакуумного клапана заключается в том, что он предназначен для максимальной экономии средств при ремонте канализационной системы. Фановая труба выйдет в несколько раз дороже, так как требует серьезной перепланировки и закупки большого количества материалов.

• Также клапан с мембраной ощутимо улучшит работу канализации.
• Будет достигнута высокая энергоэффективность (потери тепла в системе труб будут не такими высокими, как с фановой трубой).
• Монтаж легкий, понятный и быстрый.

Но в то же самое время было бы немного глупо полагать, что вакуумный клапан – это панацея от всех бед с канализацией. Да, кроме него больше нечего использовать в многоквартирных домах, где нет фановой трубы. Также только это устройство существенно снизит смету частного дома (где фанстояк не совсем целесообразен из-за невысокой нагрузки на канализацию).

Но воздушный клапан рекомендуют ставить тогда, когда выходов на сантехнику не так много. Идеально – два, три. В противном случае, он не всегда будет выдерживать нагрузки и запах из канализации все равно попадет в помещения через срываемые гидрозатоворы.

Разновидности клапанов по способу действия, варианту расположения и монтажа

По способу действия все воздушные клапаны разделяются на три основных типа:

1. Кинетический. Такой тип клапана ещё называют антивакуумным. Он может осуществлять работу только при низких показателях давления в канализационной системе. Клапан канализационный кинетический воздушный выводит лишний воздух при чрезмерном заполнении системы водой или воздухом.
2. Автоматический. Основная функция этого клапана — отвод излишков воздуха, находящегося под давлением в канализационной конструкции. Такое приспособление не отличается высокой мощностью, но на небольшой частный дом его вполне достаточно.
3. Комбинированный. Из названия становится ясно, что эта модель совмещает в себе предыдущие два принципа действия.

Кроме этого, в зависимости от расположения (горизонтально или вертикально) и размеров сечения прибора, все воздушные канализационные клапаны подразделяют на:

• шаровый;
• межфланцевый;
• приёмный;
• обратный.

Шаровый. Вентиляционный клапан для канализации такого типа устанавливается на горизонтальные участки труб. Монтаж производится на трубы небольшого диаметра. Роль затвора в таком клапане выполняет шаровая деталь.

Некоторые типы клапанов устанавливают только на горизонтальные участки трубопроводов

Межфланцевый. Компактный прибор, который можно смонтировать в горизонтальном и вертикальном положении. Такие устройства подразделяют на проходные и угловые. Проходные межфланцевые устройства пропускают через себя среду, не меняя направления её тока, а угловые перенаправляют поток жидкости на 90°. Кроме этого, по конструктивным особенностям их делят на пружинные дисковые (от 1,5 до 20 см) и двустворчатые (от 5 до 70 см).

Приёмный. Диаметр такого устройства — 200 мм. Оно оснащено фильтром, который собирает на себе твёрдые частицы, защищая систему от засора. Установка такого вида клапана производится перед насосным аппаратом в горизонтальных конструкциях.

Обратный. Запорный элемент в таком устройстве представлен золотником, который закрывается в том случае, если давление в системе понижается. Такие клапаны могут быть довольно больших диаметров. Обратные канализационные клапаны подразделяют на два вида:

• простые;
• безударные.

Простые отличаются сечением до 400 мм и имеют существенный недостаток: при функционировании простого обратного клапана затвор довольно сильно бьётся о седло. Это приводит к поломкам таких устройств и возникновению гидравлических ударов в системе.

Безударные модели оснащаются специальным элементом — демпфером. Демпфер гасит слишком сильные удары, что позволяет применять его без опасений в любых конструкциях. Установка обратного клапана на канализацию рекомендуется, если в системе большое давление.

Ориентируясь на расхождения при установке, можно выделить такие варианты клапанов:

• резьбовые;
• фланцевые;
• муфтовые.

Устройства различаются по виду соединения с трубами, самым простым является муфтовый тип

Воздушный канализационный клапан

Помимо возникновения засоров канализация может сильно шуметь, мешая нормальным условиям проживания людей, и пропускать неприятные запахи. Решить эти проблемы поможет воздушный клапан для канализации.

Канализационный вентиляционный клапан

Как это работает

Любая канализационная система в строениях, имеющих 2 и более этажей, должна быть оборудована вентиляцией. Очень часто для этих целей используются фановые стояки, но может применяться и канализационный вакуумный клапан или аэратор.

При сливе воды из унитаза или душевой кабины в трубопроводе создается избыточное разряжение воздуха, производящее посторонние шумы. Именно в это время аэрационный клапан, установленный в системе канализации, начинает работать, выравнивая атмосферное давление и давление в трубе, запуская в систему нужное количество воздуха.

Принцип работы вентиляционного клапана

Вентиляционный клапан надежно защищает канализационную систему от излишнего шума.

Устройство вентиляционного клапана

Как правило, вакуумный клапан на канализацию изготавливается из полиэтилена различных марок, что обуславливает дешевизну и легкий монтаж устройства.

В большинстве случаев клапан состоит из:

1. корпуса прибора;
2. встроенного бокового отверстия для вентиляции;
3. штока, реагирующего на возникновение разности давления;
4. резиновой прокладки, обеспечивающей плавную работу штока и ограничивающей его движение;
5. крышки, предназначенной для защиты устройства от внешних загрязнений.

Устройство воздушного клапана

Виды воздушных клапанов

В магазинах можно приобрести несколько основных видов вентиляционных клапанов:

• Клапан канализационный воздушный автоматический. В большинстве случаев устройство устанавливается в частных домах или на отдельные агрегаты системы. Это связано с относительно небольшой пропускной способностью устройства. Рассчитан на выпуск из системы скопившегося воздуха.
• Антивакуумный. Применяется для вентиляции большого количества канализационных труб. Работает как на впуск, так и на выпуск воздуха.
• Комбинированный. Сочетает в себе лучшие качества предыдущих видов.

Монтаж вентиляционного клапана

Аэрационный клапан для канализации приравнивается к тройнику или отводу. Монтаж устройства происходит так же, как и любого фитинга:

1. Выбирается место для установки клапана. Применяться прибор может как для аэрации отдельного узла, например туалета, или вентиляции канализационной системы целиком. В первом случае, клапан монтируется на расстоянии минимум 30 см от ближайшей самотечной трубы и на 20 см и более от ближайшего сифона. Во втором случае, изделие устанавливается на чердаке дома или в специальном отведенном помещении.
2. Устройство крепится к трубе предусмотренным конструкцией способом (на резьбе, через фитинг и так далее).
3. Проверяется герметичность всех стыков прибора с трубами.

Установленный вентиляционный клапан

Следует помнить, что для корректной работы прибора температура воздуха должна составлять не менее 0ºС.

Каждый домовладелец волен сам решать вопрос о необходимости установки какого-либо вида канализационного клапана. Однако специалисты особенно рекомендуют устанавливать подобные устройства в загородном доме или на первых этажах современных многоэтажек.

Одним из проверенных лидеров в данной сфере является компания Hutterer Lechner GmbH, которая производит канализационные затворы HL. В ассортименте продукции присутствуют как механические затворы, так и изделия с электроприводом.
