Для чего нужна запорная водопроводная арматура

Задвижки

Распространенный тип запорной арматуры. Задвижки удобны в использовании, имеют простую конструкцию. Регулируют интенсивность рабочего потока, осуществляют полное перекрытие магистрали.

В состав устройства входят:

  • корпус;
  • шток;
  • маховик;
  • диск;
  • уплотнители;
  • крепежные элементы.

Конструктивное исполнение позволяет устанавливать устройство в отапливаемых и неотапливаемых помещениях. Запорный модуль крепится посредством фланцев, герметичность соединений проверяется визуально.

Достоинства изделия:

  • малое гидравлическое сопротивление;
  • умеренные габариты;
  • незначительные расходы на обслуживание.

Регулировка задвижки происходит вращательными движениями, что исключает быстрое изменение пропускной способности.

Выбор арматуры

При выборе запорной арматуры для системы отопления рекомендуется учитывать следующие параметры:

  • диаметр фитинга. Для простоты монтажа и правильной работы всей системы необходимо, чтобы диаметр установленного фитинга полностью соответствовал диаметру труб. Кроме этого, необходимо учитывать и такой параметр, как пропускная способность арматуры;
  • наличие дополнительного функционала: возможность регулирования потока проходящего теплоносителя, возможность монтажа автоматического регулятора и так далее;

Арматура с автоматическим управлением

  • материал изготовления фитинга. Большей надежностью отличается арматура, изготовленная из стали. Однако стальные фитинги подвержены коррозии, что снижает срок их полезного использования. Поэтому в системах отопления часто устанавливаются латунные фитинги или устройства, изготовленные из меди и бронзы;
  • вид арматуры.

В состав запорной арматуры входят такие устройства, как:

  • краны;
  • задвижки.

Подбор крана для системы отопления

Краны, используемые для отопительных систем зданий, подразделяются на два вида:

  1. шаровые краны. Перекрытие теплоносителя производится за счет вращения шара, расположенного внутри корпуса устройства. На шаре имеется сквозное отверстие, которое в положении «Открыто» развернуто вдоль трубы, что не препятствует прохождению жидкости, а в положении «Закрыто» поперек трубы. Шаровые краны отличаются высокой степенью надежности и небольшой стоимостью;

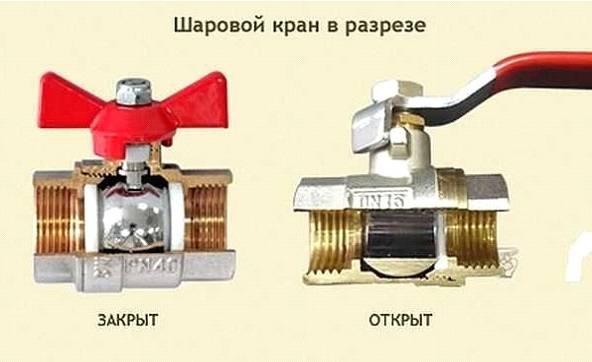

Принцип работы шарового крана

Шаровые краны предназначены для быстрого и полного перекрытия движения жидкости в системе. При помощи подобных устройств невозможно перекрыть теплоснабжение частично.

  1. штоковые краны. В качестве запорного устройства данного типа арматуры используется шток, который при вращении ручки опускается в седло, перекрывая подачу теплоносителя. В отличие от шарового крана штоковые устройства можно использовать не только для полного перекрытия движения рабочей среды, но и для частичного ограничения подачи воды в систему.

Запорная арматура с возможностью регулирования проходящего потока

Подбор задвижек

Запорная арматура для радиаторов также включает в себя задвижки, которые по своей конструкции схожи с кранами. Отличительными особенностями задвижек являются:

  • возможность применения только для полного перекрытия трубопровода;
  • простота конструкции. В виде запорного элемента фитинга могут выступать клин или диск, которые приводятся в движение вращением рукояти;
  • малое гидравлическое сопротивление.

Дисковая задвижка для отопительной системы

Задвижки преимущественно устанавливаются на теплопроводах большого диаметра (более 100 мм) в сетях промышленного назначения.

Предохранительная арматура

Прежде всего, арматура для установки в системах водоснабжения, должна соответствовать нагрузкам, на которые рассчитан трубопровод: как внутренним, так и внешним. Она должна быть устойчивой к коррозии и явлениям кавитации, обладать соответствующими мощности сети гидродинамическим и гидравлическим свойствам, и обеспечивать полную герметичность.

Вся арматура делится на несколько групп, в каждую из которых входят детали, сходные по своему назначению. Давайте рассмотрим, что это за группы.

Вантуз: устройство для аэрации трубопровода

Под номером один в списке трубопроводной арматуры, идёт вантуз. Для водопровода — как, впрочем, и для канализации, этот прибор является обязательным элементом. Именно он предохраняет трубопровод от поломок, и обеспечивает стабильную циркуляцию в нём жидкости.

Всё дело в том, что воздух, находящийся в трубах, может вызывать немало проблем. Например: в момент увеличения давления он сжимается, а при его снижении происходит его резкое расширение, что вызывает такое явление, как гидроудар.

Кроме того, он собирается в верхней полости трубы, образуя в ней воздушную прослойку. Она, как пробка, способна полностью перекрыть сечение трубы, и сделать прохождение по ней воды невозможным.

Аэрационная арматура: вантузы

Итак:

  • Вантуз выполняет несколько функций. Он автоматически удаляет скопившийся вверху воздух, а потому монтируется в самой высокой точке сети. При сливе воды из трубопровода, вантуз, наоборот впускает воздух — без него тоже никак нельзя, так как при его разрежении образуется вакуум.
  • Вантузы, устанавливаемые на наружные трубопроводы, представляют собой чугунный корпус с располагающимся внутри него полимерным или стеклянным шаровым поплавком, и клапан, через который, собственно, и выходит воздух. Происходит это так: при накоплении вверху воздуха, поплавок опускается вниз и открывает клапан. Как только воздух вышел, занимаемое им пространство заполняется водой, которая поднимает поплавок, и клапан закрывается. По мере скопления новых порций воздуха, весь цикл повторяется. Кроме шарового, вантузы бывают ещё рычажными и мембранными.

Секция на трубу с воздухоотводящим клапаном

Вантузы ставят не только на централизованных, но и на автономных трубопроводах. Они помогают устранить скачки давления, снижают энергопотребление насосного оборудования, замедляют процесс коррозии стенок труб. В сети, где больших объёмов воздуха не бывает, ставят не вантузы, а автоматические спускные клапаны, которые присоединяются к трубе через патрубок. На фото выше вы видите готовую торцевую секцию с клапаном для воздуха.

Клапаны противоударные и обратные

К категории предохранительной арматуры, внедряемой в водопроводные системы, относят клапаны различного назначения. Выше было сказано об аэрационном варианте, который либо является частью вантуза, либо может быть установлен отдельно. Но есть и предохранительные клапаны, задача которых состоит в том, чтобы не допустить случайного превышения давления в трубах.

Следствием такого превышения может явиться опять же гидравлический удар. В современных системах, оборудованных центробежными насосами, это может случиться элементарно из-за выключения электроэнергии, резкого закрытия водоразборной арматуры, или её неисправности. Во всех случаях характер гидроудара будет различным, но суть одна: он может привести к разрушению системы.

Итак:

  • Например, когда работающий насос резко остановился из-за прекращения подачи тока, вода по инерции продолжает какое-то время двигаться – во всяком случае, пока не закрыта задвижка. Затем, давление в трубе, подающей воду от насоса, резко снижается.
  • Если на трубопроводе есть поворот или уклон, в этих местах может произойти разрыв потока, и вода начинает двигаться в обратном направлении – то есть, в сторону задвижки или насоса.
  • В последнем случае, она доходит только до обратного клапана, установленного перед насосом. При этом вода, натыкаясь на преграду, образует ударную волну, способную захватить немалую часть сети. Как следствие, давление в ней резко повышается.
  • Чтобы этого избежать, в начале подающего трубопровода, сразу после обратного клапана, ставят клапан противоударный. Применительно к крупным трубопроводам, его называют регулятором давления — именно его вы и видите на представленной выше картинке.

Противоударные и обратные клапана для крупных наружных трубопроводов делают в чугунном корпусе. Варианты для автономных сетей и внутренних систем изготавливаются чаще всего из латуни.

Типы запорных устройств

Запорные конструкции трубопроводов могут быть регулирующими. Их подразделяют на четыре вида:

  1. Задвижка, имеет два взаимно перпендикулярных положения относительно оси трубы. Перекрывает и открывает проход для перемещаемого продукта.
  2. Клапан оборудован закрывающим или регулирующим механизмом, движение которого происходит параллельно направлению движения потока переносимого вещества.
  3. У  крана механизм вращаться вокруг собственной оси, передвигаясь вверх или вниз под разными углами к оси трубы.
  4. Вентиль необходим для перекрытия и регулировки подачи продукта в трубопроводе. Он может служить предохранительным клапаном, конденсатоотводчиком. Бывает шаровым и клапанным.

Как запорную конструкцию чаще используются задвижки, как регулирующие механизмы устанавливают клапаны. Они быстро срабатывают, характеризуются высоким гидравлическим сопротивлением и герметичностью.

Типы устройств

Трубопроводная арматура – понятие обширное, для удобства классификации подразделяется на группы. Рассмотрим самые важные из них.

Трубопроводная запорная арматура обеспечивает полное прекращение подачи рабочей жидкости или газа на отдельном участке трубопровода. Основные характеристики качества устройства – герметичность, длительное удерживание потока. Может находиться в двух положениях – открыто/закрыто.

Кран ПНД шаровой для труб: устройство, выбор, монтаж и эксплуатация
В пластиковых трубопроводах все чаще используются фитинги из полиэтилена низкого давления. Кран ПНД — фурнитура, выполняющая запорную и регулирующую функции. Это недорогая и надежная замена…

Предохранительные устройства требуются для защиты трубопровода от скачков давления. Действуют в автоматическом режиме, отключают подачу продукта при критическом давлении.

Распределительные устройства выполняют разделение основного потока на отдельные ветви, их смешивание, изменение направления движения.

Регулирующие устройства обеспечивают требуемые настройки давления, температуры и других характеристик, для безаварийной работы технологических систем. Устанавливаются на ответственных участках трубопроводов.

Трубопроводная арматура комбинированного действия выполняет несколько функций, ее название указывает эти возможности – невозвратно-запорная, закрытие/ограничение движения и другие.

Обратная арматура исключает появление обратных потоков в трубах.

Воздушный клапан для отопления для стравливания воздуха из батареи
В современных системах отопления для отвода скопившегося воздуха предусматривают специальное устройство – воздушный клапан для отопления. Без этого прибора отопление не смогло бы нормально работать….

Важно: во время разработки схемы трубопроводов нужно учитывать комплексные характеристики элементов – максимально допустимое давление, температура.

Вид арматуры по типу присоединения к системе

Арматура распределяется по множеству характеристик

Важное значение имеет способ крепления. При этом учитывается тип резьбы изделия, необходимая герметичность и другое

Резьбовое соединение

Преимущественно используется для больших труб. На оборудовании всегда указывается диаметр резьбы. Соединение можно присоединить при помощи гаечного ключа по резьбе. Чтобы усилить герметичность системы, могут использоваться различные вещества. Обычно применяется для клапанов, распределителей, задвижек.

Среди достоинств следует отметить простоту установки и относительную дешевизну технологии. Недостаток – невозможность использовать в трубопроводах с высоким давлением.

Соединение штуцерное

Используется для тонких труб. Резьба находится снаружи. Такой тип соединения позволяет подключить измерительные приборы. Применяется в специфических условиях.

Сварное соединение

Сварка применяется в тех случаях, когда по трубам течет опасная для здоровья жидкость. Необходимо обеспечить высокую степень герметичности системы. Шов должен быть достаточно крепким, чтобы снизить вероятность утечки.

Выделяют такие методы сварки:

  • место сцепления дополнительно закрепляется кольцом;
  • шов делают снаружи.

Такая работа позволяет обеспечить необходимую степень герметичности системы. Перед монтажом необходимо обработать концы труб. Метод крепления отличается невысокой стоимостью и простотой исполнения. Установка конструкции требует исполнения специалистами.

Запорная арматура для сливного бочка унитаза

Представляет собой использование специальных герметичных элементов, которые обеспечивают функционирование сливного бочка. От надежности крепления зависит прочность и надежность функционирования сантехники.

Запорный диск (задвижки)

Любая арматура такого аналога содержит в своем составе регулирующий и запорный диск. Обычно он имеет способность проворачиваться вокруг оси и становиться перпендикулярно самому трубопроводу, чем и обеспечивает запор.

Такая задвижка регулируется вручную или с помощью электропривода. В современных системах трубопроводов данные приводы могут контролироваться дистанционно. Это позволяет остановить подачу в трубопроводе в любое необходимое время. Например, при возникновении аварийной ситуации.

Диски, которыми оборудована запорная арматура для водоснабжения (фото можно посмотреть в статье), являются самыми важными элементами. Единственным недостатком таких деталей является их большой размер. Однако к положительным характеристикам можно отнести небольшое сопротивление и простоту самой конструкции задвижки. Монтируется этот элемент при помощи фланца. Существует несколько видов дисков: приварной (плоский или встык) и воротниковый.

Наиболее выгодным в современных системах принято считать шаровые краны, которые больше подходят для использования в подобных системах.

Запорно-регулирующие клапаны

Покупатели часто делают свой выбор в пользу этого клапана. Этому есть разумное объяснение. Клапан выполняет несколько опций и может использоваться в бытовых условиях и промышленности. Его работа заключается в управлении потоком или полным его отключением, а также смешивание среды при необходимости.

Основные виды

Исходя из конструктивных особенностей и внутреннего устройства различают:

  • Седельные клапаны. Рассчитаны на применение в системах с высоким давлением, поэтому обычно используются в промышленных отраслях, на крупных магистралях.
  • Шаровые устройства. Отличается наличием затвора в виде небольшого шара. При поворачивании он уменьшает или полностью закрывает проход.
  • Клиновая арматура. Характеризуется наличием клина, который выполняет роль затвора. Когда он опущен, сечение полностью перекрыто, а поэтому жидкость или газ не могут двигаться. При поднятом положении клина среда проходит через арматуру беспрепятственно.
  • Поворотно-дисковые клапаны. Устройство имеет диск, который вращается при смещении регулировочного вентиля. Механизм работы довольно простой. При расположении диска перпендикулярно потоку, проход для него закрыт. При параллельном расположении проблем с движением потока не возникает.

В системах отопления, помимо шаровых кранов, которые позволяют регулировать движение оттока, часто применяются обратные клапаны. Они легко пропускают поток в одном направлении, но при этом препятствуют движению жидкости в обратном направлении. Это их главная особенность.

Запорно-регулирующие клапаны часто наделены пневматическим или электрическим приводом. Благодаря таким особенностям конструкции, происходит быстрое срабатывание в случае прорыва или других непредвиденных ситуациях, когда происходит утечка жидкости или газа.

Бывают двухходовыми и трехходовыми. Первые регулируют и перекрывают поток, вторые дополнительно могут смешивать или разделять потоки. В отдельных ситуациях целесообразно применение одноходовых устройств. Они имеют один патрубок для подключения и обычно больше выполняют роль запора, предохранителя.

Выбираем запорно-регулирующий клапан

Чтобы правильно выбрать элементы регулирующей арматуры, в частности запорно-регулируемый клапан, необходимо комплексно подходить к поставленной задаче. При подборе необходимо обращать моменты на следующие моменты:

Учитывайте, с какого материала изготовлен корпус, так как от этого зависят его эксплуатационные возможности.
Обращайте внимание и на материалы комплектующих: уплотнителей, крепежных элементов, штока и др. Только качественные уплотнительные прокладки способны обеспечить герметичность трубопровода.
Учитывайте назначение устройства – для газа, воды или других жидкостных сред

От этого момента зависят параметры и возможности клапана.
Уточните тип присоединения. Встречаются модели с муфтовым, фланцевым, резьбовым и приварным типом подключения.

Большинство клапанов рассчитаны на большой диапазон температур и давления, но все же стоит уточнить параметры устройства при покупке

Если требуется запорно-регулирующий клапан для агрессивной среды, особенно важно тщательно подойти к выбору. Дело в том, что к таким устройствам выдвигаются особые требования

Если сложно разобраться в особенностях разных моделях и их параметрах, обратитесь за помощью к нашим специалистам. Огромный опыт помогает им легко решить проблему клиента вне зависимости от поставленных целей.

Виды запорной арматуры

Существуют различные виды запорной арматуры:

1. Запорные краны присутствуют на всех трубопроводах. Соединяются с трубой фланцевым или муфтовым соединением. С учетом рабочей среды краны подразделяются на шаровые и пробковые.

Сальниковые муфтовые – краны-пробки с резиновым или пеньковым сальником внутри, отлитые из чугуна для использования в водных и нефтяных трубопроводах. Температура транспортируемого вещества не должна превышать 100 градусов. Кран можно устанавливать в любом положении.

Пробковые муфтовые – чугунные для газовых трубопроводов. Максимальный порог температуры – 50 градусов. Также неприхотливы к установке.

Фланцевые шаровые краны – производятся в стальном (диапазон температур 30-70 градусов) и чугунном, выдерживающем 100-градусную нагрузку, варианте.

2. Запорная заслонка выполнена в виде диска, вращающегося вокруг своей оси, расположенной перпендикулярно или под определенным углом по направлению движения вещества. В основном монтируются на трубопроводы большого диаметра с небольшим давлением рабочей среды. Устанавливаются гидроприводным или электроприводным способом, а также вручную врезаются в трубопровод при помощи сварки или фланцевым соединением. Корпус изготавливается из чугуна, а диск из стали. Подходят для использования в кислотных и щелочных средах и не требуют технического обслуживания.

3. Трубопроводные задвижки периодически перекрывают поток рабочей среды. При оснащении их электроприводом появляется возможность осуществлять управление дистанционно. Изготавливаются из чугуна, стали, нержавейки или сплавов цветных металлов. Выбор материала, из которого будет изготовлено устройство запорной арматуры, зависит от того, щелочная или кислая среда будет транспортироваться по трубопроводу.

4. Запорный вентиль предназначается для полного перекрытия потока. С его помощью невозможно осуществить регулирование рабочего давления. Вентиль должен быть всегда полностью открыт или закрыт. Золотник и шпиндель, составляющие систему, перекрывают поток параллельно его направлению для предотвращения гидроударов. Вентили для систем с высоким давлением приваривают к толстостенным трубам. Также возможно соединение фланцевыми патрубками и муфтами. Последнее распространено в трубопроводах для транспортировки воды, воздуха или пара температурой не выше 50 градусов с обязательным уплотнением чугуна кожаным, резиновым или паронитовым кольцом.

Детали, изготовленные из латуни, немного весят и работают при высоких показателях сжатия, обеспечивая 100% перекрытие.

Герметизация в таких системах может обеспечиваться:

Типы запорной арматуры включают в себя также те специальные вентили, задвижки и заслонки которые эксплуатируются на трубопроводах, по которым движутся агрессивные вещества. Для таких изделий чаще всего используют устойчивую к кислоте и щелочи латунь. Детали из сильфона применяют при необходимости обеспечения герметичности соединения, выдерживания высоких температур и предотвращения возможной утечки.

Антикоррозийные свойства также крайне важны для арматуры, используемой в агрессивных средах, поэтому зачастую допускается применение фланцевых, фарфоровых и диафрагмовых вентилей с резиновым покрытием.

Газовая запорная арматура

Газовая запорная арматура – неотъемлемая часть в газотранспортной системе, функция которой – включение или отключение газа, изменение направления его потока, управление давлением или количеством проходящего продукта.

К арматуре, которая будет использоваться в газопроводах, предъявляется требование к герметическому отключению существующих участков в газовых трубопроводах. Поэтому краны, задвижки, обратные клапаны и вентили должны пройти сертификацию и быть изготовлены из высококачественных материалов, ведь от их надежности зависит, не произойдет ли сбой в работе, который приведет к загрязнениям атмосферы или взрыву газа.

Читать также: Лучковая пила по металлу

Типы запорно-регулирующей арматуры

Регулирующее оборудование для трубопроводов различается назначением и спецификой эксплуатации. Выделяют шесть групп устройств.

  1. Промышленные. Решения для производственных предприятий. Оборудование обладает значительной прочностью, выпускается большими партиями.
  2. Для особо опасных районов. Усиленные устройства, оснащенные подогревом, ударостойкими корпусами, особыми уплотнителями. Продукция работает на химических и взрывоопасных предприятиях, используется в условиях Крайнего Севера и горных районах.
  3. Профильные. Узконаправленное оборудование, востребованное в малых количествах. Изделия задействуются на атомных электростанциях, в лабораторных и экспериментальных цехах. К качеству этой продукции предъявляются особые требования.
  4. Заказные. Нетиповые товары, которые изготавливаются в ограниченном количестве. Арматура производится по индивидуальным чертежам и уникальным технологическим картам. Заказные изделия различаются конструкцией, эргономикой, функционалом.
  5. Садовые. Продукция для хозяйственных нужд. С ее помощью подключаются поливочные линии, разбрызгиватели, накопительные емкости. Изделия имеют малые габариты, работают в сетях с небольшим давлением.
  6. Сантехнические. Арматура, применяемая в коммунальных магистралях. Она востребована при подключении многоквартирных домов, инфраструктурных объектов, муниципальных зданий.

При реализации проекта может использоваться арматура различных типов. Оборудование подбирается посредством расчетов.

Арматура для трубопроводов делится на несколько классов.

  1. Запорная. Устройства, открывающие и блокирующие канал. Наиболее простой тип изделий.
  2. Регулирующая. Оборудование, корректирующее интенсивность потока путем частичного перекрытия линии. Точность регулировки зависит от модели.
  3. Распределительно-смесительная. Решения, распределяющие и комбинирующие потоки. Они востребованы при работе с реагентами, задействуются на производстве.
  4. Предохранительная. Установки, предотвращающие перепады давления, прорыв магистрали, обратный ток жидкости. Продукция требует минимальной калибровки, имеет широкую область применения.
  5. Защитная. Арматура, нивелирующая последствия аварий. Ее наличие исключает повреждение насосов, фильтров, учетных модулей.
  6. Фазоразделительная. Решения, которые разграничивают рабочую среду на несколько фаз, например жидкую и газообразную.

Грамотная комбинация арматуры позволит реализовать сложные технологические решения, обеспечит бесперебойное функционирование сети.

О достоинствах и недостатках пластиковой арматуры

Среди преимуществ таких изделий можно отметить следующие:

  • цена на них существенно ниже, чем у металлических аналогов;
  • долговечность;
  • высокая герметичность в течение всего срока использования;
  • устойчивость к коррозии и образованию известкового налета;
  • простота монтажа, делающая ее доступной для самостоятельной установки;
  • необходимость техобслуживания отсутствует.

Видео

Полипропиленовые трубы: виды, фитинги, комплектующие. Мастер-класс по пайке труб // FORUMHOUSE

Watch this video on YouTube

любые недостатки являются продолжением достоинств

  • запорная арматура из пропилена является неразборной, при поломке узел придется заменить полностью;
  • невозможность регулировки силы потока шаровым краном.

Если учесть невысокую цену и простоту процесса замены, такими недостатками вполне можно пренебречь.

Особенности монтажа

Схема монтажа запорной арматуры на трубопроводе

Подбирая водопроводную арматуру для квартиры, следует убедиться, что она соответствует трубопроводу по следующим показателям:

  • одинаковая форма сечения;
  • одинаковый диаметр;
  • возможность надежного соединения запорного устройства и трубопровода: идентичность фланцев, соответствие резьбы.

Основные правила установки водопроводной арматуры:

Любые работы нужно выполнять только на отключенном участке магистрали

Важно убедиться, что в ней не осталось рабочей среды, а температура и давление соответствуют норме. Воздушники и дренажи должны быть открыты

С каждой стороны от арматуры по линии трубопровода вешают предупреждающие знаки.
Предмонтажная подготовка соединительных элементов запирающих конструкций предполагает их очищение от грязи и следов коррозии.
Устанавливать запорные или регулирующие механизмы нужно только на прямолинейных и ровных участках магистрали. Запрещается монтировать ее на изгибах, поскольку это может снизить герметичность системы водоснабжения.
Для тяжелых элементов затворов и задвижек стоит предусмотреть опорные конструкции.
Затяжку крепежа нужно выполнять специальными инструментами. Чтобы фланцы не перекосились, их нужно затягивать сначала с одного края, затем – с противоположного.
Сварку проводят только на арматуре с открытым затвором.

При установке запорных элементов важно уделять внимание соответствию положения устройства направлению потока среды. Его указывают на корпусах кранов, вентилей и задвижек. Для трубопроводов, имеющих возможность двустороннего движения жидкости или пара под высоким давлением, устанавливают 2 запорные арматуры, предназначенные для разных направлений потока

Для трубопроводов, имеющих возможность двустороннего движения жидкости или пара под высоким давлением, устанавливают 2 запорные арматуры, предназначенные для разных направлений потока.

Устройства фланцевых задвижек

Несмотря на простоту, фланцевые клиновые задвижки обладают высокой эффективностью в ряду запорной арматуры. В зависимости от запирающего элемента определяется вид клиновой задвижки. Задвижка фланцевая получила свое название из-за своего исполнения: по бокам её находятся фланцевые диски, которые сопрягаются с такими же дисками на трубе.

У фланцев на задвижке и на трубе, диаметр и отверстия должны строго соответствовать, иначе их не соединить. Между фланцами обязательно устанавливается прокладка из паронита, резины или резинового кольца в зависимости от среды, находящейся внутри трубы

Такое исполнение клиновой задвижки делает её быстросъемной, что немаловажно при ремонте

По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой.

То есть, в первом варианте, при открывании или закрывании вентиля гайка двигается поступательно. Во втором варианте гайка остается на месте, а выдвигается винт. Во второй категории клиновые задвижки занимают меньше места и их используют при движении нефтепродуктов и других жидкостей, не вызывающих коррозию металла. В основном используются клиновые изделия с выдвижной гайкой.

По методу закрывания устройства делятся на задвижки:

  • С ручным управлением. Закрытие вручную производится с помощью рукоятки или вентиля;
  • С автоматизированным управлением. При таком закрывании используются, в основном электродвигатели с редуктором, и включаются они через пульт оператором. Гидравлические и пневматические приводы применяются реже, ввиду дополнительного подвода труб, приборов и пр.

Плюсы и минусы электрозадвижек

Скажем, что хорошо, а что плохо в электроподводе к задвижке.

По функционалу электрифицированный затвор ничем не отличается от обычного ручного запорного механизма.

К преимуществам электрической регулировки можно отнести.

«Хорошо»«Плохо»
доступность управления запорной арматурой на труднодоступных участках водопроводаневозможность установки электропривода на объектах с повышенной взрывоопасностью
возможность автоматической регулировки, открытия/закрытияпри некачественной сборке и материалах возможна разгерметизация механизма
управление вентилем на трубопроводе большого диаметра без усилийнеобходимость в источнике бесперебойного питания
быстрая, но плавная регулировка напора
моментальное срабатывание запорного механизма при включении
устойчивость к коррозии
задвижка в открытом положении не препятствует прохождению потока жидкости

Категории трубопроводной арматуры

Блоки предохранительных клапанов2
Вентили стальные104
Вентили чугунные47
Задвижки нержавеющие16
Задвижки стальные – ХЛ3
Задвижки стальные77
Задвижки чугунные37
Задвижки шланговые1
Канализационная арматура6
Клапана обратные96
Клапана предохранительные50
Клапана регулирующие72
Конденсатоотводчики стальные3
Краны бронзовые23
Краны стальные – ХЛ45
Краны нержавеющие31
Краны стальные79
Вентили бронзовые18
Краны титановые1
Краны чугунные2
Метизы3
Насосы2
Отводы20
Отопительное оборудование36
Переключающие устройства1
Переходы18
Регулирующая арматура31
Пожарная арматура44
Счетчики воды31
Тройники14
Трубы46
Указатели уровня3
Уплотнительные материалы18
Фильтры, грязевики54
Фитинги26
Фланцы32
Элеваторы7
Электроприводы1
Шаровые краны81
Другое28
Пневмоприводы2
Конденсатоотводчики чугунные2
Затворы стальные38
Затворы чугунные31
Вентили энергетические1
Задвижки энергетические3
Клапана энергетические1
Клапана отсечные12
Компенсаторы сильфонные40

Назначение и применение запорной арматуры в водопроводных системах

И если регулирующая арматура позволяет контролировать пропускную способность того или иного участка трубопровода, то у запорных устройств основная функция заключается в полной остановке движения носителя. Впрочем, современные устройства постепенно стирают эту грань. Почти каждый регулирующий элемент способен выполнять роль запорного и наоборот.

Существует перечень общих характеристик, которыми должно обладать любое запорное устройство:

  • Способность выдерживать определённый уровень температуры и давления.
  • Необходимая пропускная способность.
  • Антикоррозийное покрытие, защищающее металл от ржавчины.

Последний параметр применим лишь к металлическим изделиям, подверженным коррозии. Вообще же, водопроводная арматура может изготавливаться из различных материалов: латуни, бронзы, стали, чугуна, пластмассы и т.п.

Заключение

И в заключение нами будет дана небольшая инструкция, в которой изложены основные требования к размещению и монтажу арматуры. В наружных трубопроводах, где применяется чугунная арматура, отличающаяся большой массой, её установка должна осуществляться на прочные пьедесталы из кирпича или бетона.

В первую очередь должен быть изготовлен фундамент — укладывать задвижку или гидрант на грунт, чтобы затем подвести под неё основание, недопустимо. Если эта арматура устанавливается на полимерные трубы, то должно быть ещё произведено крепление врезными хомутами.

Врезной хомут для пластиковых труб

  • Чаще всего, крупную трубопроводную арматуру размещают в колодцах (приямках, камерах). В этом случае, между её выступающими частями и дном приямка должно быть не менее 10 см, а стенками – 25 см.
  • То же самое касается и фланцевых соединений. Кроме того, их расположение должно быть строго геометричным: параллельным друг другу, и перпендикулярным оси трубопровода. Никаких перекосов не допускается.
  • Задвижка должна быть установлена так, чтобы обеспечить свободный доступ и вращение вентиля. Для гидранта нужно предусмотреть ещё и возможность свободного крепления наливного устройства (стендера).
  • В колодцах, располагаемых в начале уклона или поворота трубопровода, обязательно должны устанавливаться вантузы. Проверка их работы, как и работы задвижек, осуществляется в процессе проведения гидравлических испытаний.

Установленная водопроводная арматура должна так же контролироваться визуально – на предмет отсутствия выбоин и трещин, а так же наличия качественного покрытия, защищающего её от коррозии.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
