Подробное руководство по установке водяного тёплого пола и стен

Правила установки отопительных приборов

Радиаторы и конвекторы устанавливают в зонах максимальных тепловых потерь – под окнами, у витражей, рядом с проемами дверей. При этом соблюдаются нормативные требования по величине расстояний до ограждающих конструкций. Это необходимо для обеспечения качественного конвективного теплообмена.

Радиаторы обычно крепятся к стене, но имеется возможность отдельной, напольной установки.

Конвекторы имеют несколько видов установки:

  1. Настенное;
  2. Внутрипольное;
  3. Отдельное.

Также существует особый вид конвекторного отопления – плинтусное. В основе его лежит установка приборов малого размера в зоне плинтусов пола.

Разновидности теплых полов

Теплые полы классифицируются по виду нагревательного элемента. Существуют три основных вида подобных систем:

  • электрические:
  • жидкостно-электрические (трубы с водой и греющим кабелем): кабельные и пленочные;
  • водяные.

Электрические теплые полы работают по принципу инфракрасного излучения. Они антиаллергенные, равномерно распределяют тепло по высоте и не создают конвекционных потоков. Напольное покрытие для электрического пола может быть почти любое, кроме пробкового пола (низкая теплопроводность) и натуральной паркетной доски (рассыхается).

Производится три вида таких конструкций: кабель на катушке, в секциях и матах. Первый внешне не отличается от обычного кабеля, но работает по другому. Если основная задача обычного кабеля — передавать электричество на расстоянии, не нагреваясь, то цель нагревательного кабеля — полностью преобразить электрическую энергию в тепловую. Его изоляция и оболочка могут выдерживать температуру 60−70оС.

Существуют две разновидности нагревательных кабелей:

  • резистивные (с постоянным показателем сопротивления);
  • саморегулирующиеся (температура пола меняется в зависимости от колебаний температуры воздуха). Это значит, что у окон и дверей такой кабель прогревается больше, под мебелью — меньше.

По конструкции кабель может быть одножильный или двухжильный. При монтаже первого оба конца должны располагаться в одном месте. Если используется двухжильный кабель, то в этом нет необходимости. Он состоит из двух жил, проводящих электрический ток. Жилы заизолированы резиной, покрыты арматурой из стекловолокна и алюминиевым экраном.

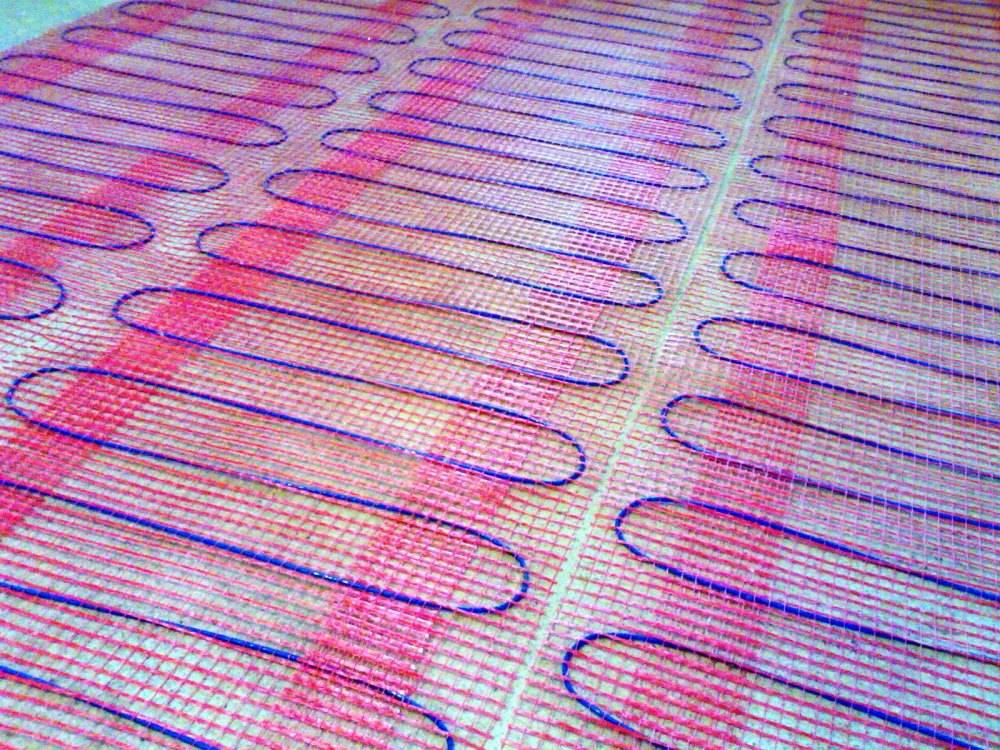

Кабельная система всегда укладывается в стяжку. Нагревательный мат по конструкции более сложный, чем кабель. В мате кабель уже уложен в секции, поэтому его можно укладывать на стяжку.

В жидкостном электрическом полу кабель уложен в незамерзающую жидкость, поэтому практически не перегорает. Электроэнергию он потребляет более экономично и проще ремонтируется — заменяется вышедший из строя участок, для соединения используя муфты. Его можно монтировать после отделки, уровень полового покрытия повышается всего на 2−3 мм, монтаж можно осуществить очень быстро (приклеить маты к полу).

Пленочный электрический теплый пол появился относительно недавно. Существуют два вида подобных конструкций: углеродные и биметаллические. В углеродном между двумя слоями пленки из лавсана впаяны проводники из сплава меди и серебра и полоски графита. Такие элементы можно установить не только на полу, но и на стенах или потолках, в закрытых помещениях и на открытых пространствах. Основное преимущество — небольшая толщина (менее полумиллиметра), что не меняет высоту помещения. Такой пол монтируется очень быстро, при необходимости его можно перемещать. Считается, что углеродный пол создает уровень инфракрасного излучения, больше всего подходящий человеку.

В биметаллической конструкции полиуретановая пленка, в которую уложен алюминиевый и медный сплав. Продается такой пол в рулонах, площадь которых разделенна на квадратные секции которые при необходимости можно разрезать. Такую пленку нельзя укладывать под плитку. В качестве напольного покрытия для дома можно использовать ковролин, ламинат или линолеум. Нагревательная пленка обладает высокой теплопроводностью и легко отдает тепло. Теплый пол-пленка подходит для помещений с низким уровнем влажности (не стоит монтировать в ванной или на кухне).

Водные теплые полы чаще всего используют с целью снизить нагрузку на систему отопления с радиаторами. Но иногда можно обойтись и без радиаторов. Теплоноситель водяного теплого пола — горячая вода, которая перемещается по трубам. Вода греется в котле или поступает из основной системы отопления. Теплый пол с водой можно использовать в жилых (частных и многоэтажных домах), в отдельных квартирах, в культурных или спортивных сооружениях, стадионах, ангарах, на аэродромах (для обогрева взлетно-посадочных полос). Можно монтировать как во время возведения зданий, так и при капитальном ремонте.

Система управления и опрессовка контура

Система управления водяным тёплым полов включает:

  1. Насос;
  2. Котёл;
  3. Коллектор;
  4. Терморегулятор.

Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:

  1. Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.

Для расчёта производительности используйте следующую формулу:

Р = 0,172 х W.

Где W – мощность отопительной системы.

Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.

Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах

Z1 – 1,7 вентиль термостата;

Z2 – 1,2 смеситель;

Z3 – 1,3 вентили и фитинги.

На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.

H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.

  1. Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.

Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.

  1. Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
  2. Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.

До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа

ВАЖНО: во время опрессовки требуется постоянный контроль!

В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.

Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

Схемы укладки водяного контура

Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.

Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.

Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:

  • монтаж трубы по схеме змейка»
  • укладка трубопровода по схеме улитка;
  • комбинированная схема.

При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.

В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.

Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.

Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.

В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.

Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.

Расчёт и выбор материалов

Каждое помещение требует выполнения отдельных расчётов, позволяющих определить количество расходных материалов на основе учёта протяжённости труб, а также шага при их установке. Целесообразно с этой целью применить специальные компьютерные программы или использовать готовую проектную документацией, разработанную специалистами.

труба теплого пола

Самостоятельные расчёты мощности относятся к категории сложных, что обусловлено необходимостью учитывать массу параметров и нюансов. Даже мелкие недочёты могут спровоцировать недостаточную или неравномерную циркуляцию воды по контуру, а в некоторых случаях возможно образование локальных участков утечки тепла.

Проведение расчётов строится на использовании нескольких параметров:

  • площадь помещения;
  • характеристики материала, использованного для возведения стен и перекрытий;
  • наличие и категория теплоизоляции помещения;
  • вид теплоизолирующего слоя под самой системой;
  • материалы напольного покрытия;
  • характеристики и параметры труб в системе;
  • температурные показатели воды на входе в систему.

Наиболее ответственным этапом перед приобретением материала является грамотный выбор теплоносителей, представленных в такой системе трубами. Популярностью пользуются следующие виды:

  • сшитый тип полиэтиленовых труб. Получаются под высоким давлением и характеризуются высоким уровнем прочности. Оптимально устойчивы к любым видам механических повреждений, температурных перепадов и нестабильности давления;

  • трубы металлопластиковые. Прекрасно сочетают основные положительные качества стали и полимеров. Не подвержены образованию ржавчины и устойчивы к неблагоприятным внешним воздействиям;

  • медные трубы с пластиковой оболочкой. Характеризуются максимальной долговечностью, что обусловлено использованием в процессе производства высокопрочных металлов.

Разбор заблуждений

Равномерное отопление теплыми полами.В ногах температура выше, над головой – ниже, и это хорошо, т.к. равномерно и физиологично. Полный бред! Наша задача – обеспечить не равномерный, а наоборот локальный нагрев помещения в зонах окон, наружных стен, углов, уличных дверей. Нам нужно остановить холодные потоки от этих поверхностей.

Экономичность теплого пола?! Как может быть экономичной система, которая медленно реагирует на изменения? В комнате стало жарко – а теплый пол сбавит мощность только через пару часов. Где экономия?

Теплый пол для аллергиков – полный бред!Явление «сухой возгонки пыли» начинается при температурах более 90 о С. Запах пыли от радиаторов идет только потому, что их забывают мыть в принципе. С температурой в данном случае это не связано.

Теплый пол сохраняет влажность.Зимой воздух на улице сухой сам по себе: 0,39г/кг. Летом – влажный – 10г/кг. Влажность воздуха не зависит от температуры теплых полов или радиаторов.

Если есть заблуждения, которые я упустил – наберите мне, обсудим и добавлю в статью.

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

  • Бесперебойное электроснабжение;
  • Стабильное напряжение в электросети;
  • Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

  1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
  2. Укладка теплоизоляции;
  3. Крепление направляющих;
  4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
  5. Подключение терморегулятора;
  6. Заливка цементно-песчаной стяжкой;
  7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

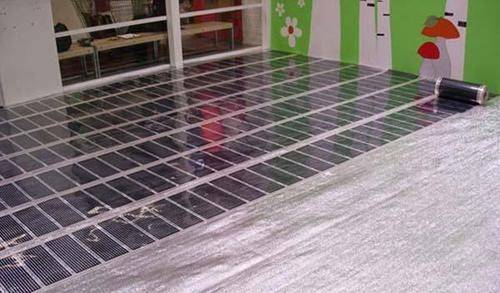

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

  • Черновая поверхность;
  • Теплоизоляция;
  • ИК-стержневой настил;
  • Стяжка;
  • Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла. Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Водяные теплые стены

Стены обогреваются жидкостью точно так же, как и пол. Другими словами, водяной теплый пол обустраивается в стене. Все положительные качества присущие полу, характерны и для стен. Но теплые водяные стены обладают еще и присущими только им достоинствам.

Стены, в отличии от полов, обогревающих помещение нагретой бетонной стяжкой, нагревают пространство тепловыми лучами (лучистый способ обогрева). При этом способе теплообмена комфортной считается температура 18°C – 20°C. При радиаторном или половом обогреве – 22°C. Небольшая экономия на лицо. Штукатурный слой на стене намного тоньше бетонной стяжки пола, поэтому отдача тепла происходит более быстро и более эффективно. Движение потоков воздуха практически минимально, что не способствует излишнему перемещению пыли и бережёт наше здоровье. Возможность использования менее мощных и потому более дешевых насосов, в отличии от насосов для водяного теплого пола. Трубу можно укладывать относительно произвольно, шаг укладки не имеет большого значения. Рекомендовано: до высоты в 120 см. – труба укладывается через каждые 15 см., от 120 до 180 см. – через 25 см., если есть желание поднять выше – через 35-40 см

Важно! Так как, при данном способе обогрева преобладает лучистый теплообмен, не нужно ставить высокую мебель к этим стенам. Если будет сделано отопление в стене, разделяющей две комнаты, то обе они и будут отапливаться

Возможность использования не только для обогрева, но и для охлаждения, вместо постоянно дующих в затылок кондиционеров.

При закачке холодной воды в пол можно легко простудиться, пару раз забыв надеть тапочки.

К минусам можно отнести, опять же, невозможность обустройства в многоэтажках и относительно высокую стоимость, правда чуть ниже теплого пола.

На первый взгляд можно подумать, что теплые водяные стены лучше теплого водяного пола. Но это не совсем так. В ванной комнате более предпочтительней сделать теплый пол. Он будет высушивать воздух от самой поверхности.

Обустраивая кухню нужно сделать водяными и пол, и стены. Летом не нужен будет кондиционер, а в весенне-зимнее время комфорт создаст теплый пол.

Чему отдать предпочтение в жилых комнатах решать вам. Но в качестве совета предложим отапливать их стенами, а на пол постелить ковролин или провести его утепление другими способами.

Технология укладки теплого пола в стяжку

  1. Готовим ровную горизонтальную бетонную основу. Выполнить это можно двумя способами: или при помощи самовыравнивающегося наливного пола, или цементно-песчаным раствором.
  2. На высохшую стяжку укладываем гидроизоляционный и утеплительный материалы. Обычно это пенополистирол толщиной от 5 до 10 см. для первого этажа и от 2 до 5 см. для последующих. Иногда можно обойтись пенофолом.
  3. Затем кладём армирующую сетку, а на неё выкладываем трубы согласно инструкции. После этого производим подключение труб к распределительным гребешкам и ставим их под давление, которое должно быть избыточным.
  4. Заканчиваем, заливая стяжку над трубами, толщиной от 4 до 6 см.

При закачке холодной воды в пол можно легко простудиться, пару раз забыв надеть тапочки.

Технология монтажа в стены

  1. На стене крепим армирующую сетку, а на неё змейкой выкладываем (прикрепляя их к стене) трубы.
  2. Слоем штукатурки фиксируем трубы, заполняя пространство между ними.
  3. Затем крепим вторую армирующую сетку и выполняем финишную отделку штукатуркой.
  4. При строительстве дома необходима установка армирующего каркаса, на который крепятся трубы. После этого нужно сделать опалубку для заливки раствором.

Утепление несущих стен лучше проводить с наружной стороны, чтобы точка промерзания была установлена в утеплителе.

Шаг 7 Укладка труб теплого пола

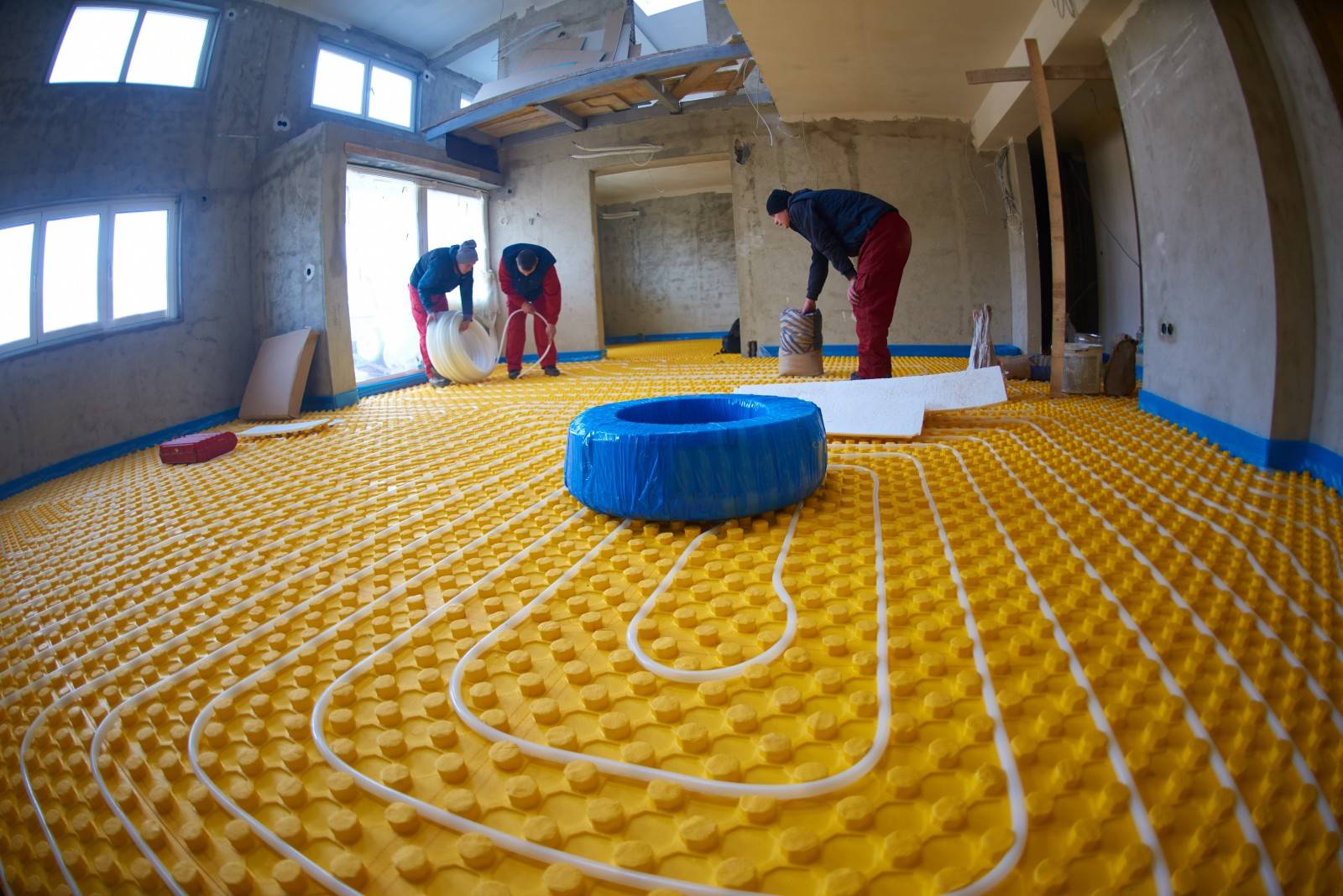

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

  • Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
  • Если труба изогнута на 180℃ выше гидравлические потери.
  • При укладке улиткой теплораспределение в помещении равномернее.
  • Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладкиПримерный расход трубы в метрах на метр квадратный
10010
1506,7
2005

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

  • начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
  • шаг укладки труб должен варьироваться от 100 до 300 мм;
  • диаметр труб должен составлять 16 или 20 мм;
  • от всех стен трубы укладываются на расстоянии не менее 150 мм;
  • длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
  • стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Виды

Встраиваемые в пол радиаторы можно разделить на два вида.

  • Электрические. Такие конструкции имеют ТЭНы закрытого типа, где установлены пластины. Они могут быть медными или стальными. Радиаторы изготовляются по всем требованиям безопасности электроприборов, а также оснащаются предохранителями для защиты от сбоев. Используют такие модели в тех домах, где отсутствует подключение к централизованному отоплению.
  • Водяные батареи представляют собой металлическую трубку с пластинами. Такой радиатор подключается к центральной отопительной системе при помощи патрубков. Подобные конструкции также изготовляются как из меди, так и из алюминия или из стали.

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

  • двойной спиралью (рис.1);
  • змейкой (рис.2);
  • двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
