Встраиваемые розетки в столешницу на кухню — особенности установки

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

• столешницы;
• стенки шкафов.

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

• в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
• в зоне приёма пищи;
• в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Видео: встраиваемые розетки для кухни

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

• дрель;
• сверло-коронка или «балеринка»;

  «Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра

• провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Выдвижные встраиваемые розетки

• легко и быстро монтируются без использования дорогостоящих и продолжительных работ;
• не нарушают эстетичный внешний вид кухонного фартука своим присутствием;
• обладают высокой функциональностью, позволяя подключать к ним не только электрические бытовые приборы, но и интернет-порты, зарядные устройства сотовых телефонов и ноутбуков.

Основным недостатком встроенной электророзетки является невозможность подключения к ней постоянно действующих электроприборов (холодильника, плиты, вытяжки, печи СВЧ) и проблемы с герметичностью при попадании влаги.

Специфика встроенных розеток

Основные разъемы для подключения электроприборов во встраиваемых блоках

Особенностью розетки в столешнице является то, что в нерабочем состоянии она спрятана, скрытыми розетками для кухни можно пользоваться только тогда, когда они выдвигаются из столешницы.Чтобы потайные блоки могли выезжать, используются специальные пружинные механизмы в виде кнопки в горизонтальных моделях или верхняя крышка в вертикальных видах.

Основные виды

Все врезные розетки в столешницу кухни можно разделить по типу расположения на ее поверхности при использовании на две основные группы:

Вертикальные

Вертикальные модели отличаются практичностью и широким разнообразием, имеет различное количество точек подключения, часто оснащаются разъемами USB для запитывания сотовых телефонов и компьютерной техники. Наиболее продвинутые модели оснащается подсветкой и сервоприводом, управляемым сенсорным переключателем на верхней крышке.

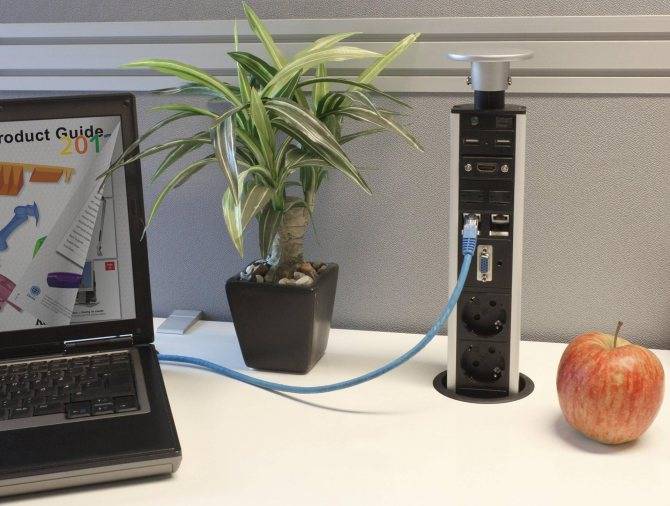

Вертикальный выдвижной блок розеток Evoline

Горизонтальные

Обычно это утопленные в столешницу горизонтально расположенные конструкции, управляемые при помощи кнопки на верхней панели. Встраиваемый блок при работе разворачивается вокруг боковой оси и приподнимается над плоскостью столешницы.

Устройства иногда оснащаются разъемами USB для зарядки батарей сотовых телефонов и ноутбуков, в отличие от вертикальных моделей к ним трудно подключить вилки, которые имеют кабеля с боковым расположением.

Расположение розеток на кухне

Скрытая горизонтальная розетка на кухне Розетки в кухонных помещениях рекомендуется устанавливать в 3 яруса:

• Верхний – для вытяжки и подсветки подвесных шкафов.
• Центральный – располагается на 10-15 см выше столешниц. Сюда подсоединяется мелкая бытовая техника: чайник, миксер, блендер и другие.
• Нижний – электропитание для самой мощной встраиваемой техники, которая находится в сети постоянно: посудомоечная машина, духовой шкаф, холодильник и т.д.

Встраиваемую технику с высокой нагрузкой рекомендуется подсоединять через УЗО. Обязательно должно быть заземление.

Примерная схема расположения розеток на кухне

Перед тем как установить скрытые розетки для кухни в столешницу, нужно подсчитать их требуемое число. Для этого необходимо руководствоваться несколькими основными правилами расчёта:

• Число розеток должно быть на 25% больше, чем численность электрических приборов на кухне. Таким образом будет сделан запас для подсоединения дополнительных устройств: кухонный пылесос или вентилятор. Пример – на 8 единиц техники понадобится установить 10 розеток.
• Мощность проводки рассчитывается в соответствии с суммарным показателем мощности всей электротехники. Нужно это для того, чтобы в электропроводке был двукратный резерв для питания устройств. Розетки разделяют на 2 типа: 16 А – нагрузка до 2,2 кВт; 10 А – нагрузка не более 3,5 кВт. Нельзя подавать на розетку больше мощности, чем её расчётная нагрузка;
• Приборы с высоким показателем мощности, к примеру, электроплита или бойлер, должны подсоединяться через защитные автоматы к отдельной электролинии.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

• Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
• Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

• Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
• Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
• Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
• При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Выдвижной блок розеток в столешницу и розетки в полу: установка и подключение

Когда имеются большие офисные помещения, которые не разделены перегородками, в середине этих комнат существует проблема с розетками и их подключением к сети 220 В. Это наиболее заметно в конференц-залах, где как правило много кабелей проходит от стен до стола. Данная проблема может быть решена двумя способами: путем правильной организации эклектичных кабелей и телекоммуникационных линий ещё при планировании и ремонте офиса или путем укладки их в соответствующие каналы на поверхности пола.

Планирование электро коммуникаций

Незадолго до ремонта или строительства комнат следует спланировать, как будет выстроена комната или офис. Если планируется разместить объекты питаемые от электричества или требующие доступа к интернет линиям в местах расположенных далеко от стен, необходимо предусмотреть розетки и другие разъемы как можно ближе к этим местам.

Розетка будет в середине комнаты

В настоящее время популярны полы в которых могут быть уложены различные типы телекоммуникационных кабелей. При бетонировании подложки электрические и телекоммуникационные розетки могут быть сразу сделаны в удаленных от стен местах.

Чаще всего каналы расположены по стенам по периметру комнаты в нескольких местах, и проходят через каналы к внутренней части комнаты. Имея специальное устройство для проталкивания кабелей, дополнительные провода можно легко протянуть вдоль существующих.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Часы реального времени — модуль для ArduinoПрокладка труб для кабелей на место розетокРегулировка высоты верхней части коробкиКрепление электро короба на землюПрокладка кабелей и труб к коробкеЗакрываем крышкойВстроенный в пол электроблокРазделение кабелей низкого и высокого напряженияПодключение проводки, фиксацияПодключена и закрыта розетка в полуС розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Выдвижная розетка в столешницу

Стол для совещаний

Лучшим решением является протяжка кабелей на полу в алюминиевых монтажных плинтусах с закругленными сторонами. В середине такого канала имеется перегородка, разделяющая кабели высокого и низкого напряжения.

Протягивание проводов по каналу в полу

При необходимости можно потянуть новые кабеля. При монтаже напольного канала просверливают отверстия в нём, затем кладут на бетон и сначала размечают, а затем сверлят соответствующие отверстия и вставляют штифты. После прокладки плинтусов они крепятся винтами.

Закрытый кабель канал в полу

Интересным решением будет спрятать провода в ножке стола — там делается отверстие, чтобы кабели могли проходить через него, а сам стол будет прикреплен к полу. Вы можете сделать это, привинтив нижнюю часть ножки к полу с помощью винта (иначе при сдвиге порвутся провода).

Разметка центра стола

Существует еще одно решение для организации телекоммуникационных и сетевых установок — это выдвижные розетки в столешницу. На столе видны только провода устройства, а вся проводка скрыта. Монтаж такого блока не является сложным. Просверлите отверстие в столе ближе всего к месту, где будет подключено оборудование. Затем в отверстие вставляется часть обложки колонки, только после этого будет вставлен столбик, в котором есть соединения с Интернетом, электричеством, телефоном. Такой столбик подходит не только для конференц-столов, но и для других рабочих мест.

Планирование электро коммуникаций

Незадолго до ремонта или строительства комнат следует спланировать, как будет выстроена комната или офис. Если планируется разместить объекты питаемые от электричества или требующие доступа к интернет линиям в местах расположенных далеко от стен, необходимо предусмотреть розетки и другие разъемы как можно ближе к этим местам.

Розетка будет в середине комнаты

В настоящее время популярны полы в которых могут быть уложены различные типы телекоммуникационных кабелей. При бетонировании подложки электрические и телекоммуникационные розетки могут быть сразу сделаны в удаленных от стен местах.

Расположение розеток на кухне

Скрытая горизонтальная розетка на кухне

Розетки в кухонных помещениях рекомендуется устанавливать в 3 яруса:

• Верхний – для вытяжки и подсветки подвесных шкафов.
• Центральный – располагается на 10-15 см выше столешниц. Сюда подсоединяется мелкая бытовая техника: чайник, миксер, блендер и другие.
• Нижний – электропитание для самой мощной встраиваемой техники, которая находится в сети постоянно: посудомоечная машина, духовой шкаф, холодильник и т.д.

Встраиваемую технику с высокой нагрузкой рекомендуется подсоединять через УЗО. Обязательно должно быть заземление.

Примерная схема расположения розеток на кухне

Перед тем как установить скрытые розетки для кухни в столешницу, нужно подсчитать их требуемое число. Для этого необходимо руководствоваться несколькими основными правилами расчёта:

• Число розеток должно быть на 25% больше, чем численность электрических приборов на кухне. Таким образом будет сделан запас для подсоединения дополнительных устройств: кухонный пылесос или вентилятор. Пример – на 8 единиц техники понадобится установить 10 розеток.
• Мощность проводки рассчитывается в соответствии с суммарным показателем мощности всей электротехники. Нужно это для того, чтобы в электропроводке был двукратный резерв для питания устройств. Розетки разделяют на 2 типа: 16 А – нагрузка до 2,2 кВт; 10 А – нагрузка не более 3,5 кВт. Нельзя подавать на розетку больше мощности, чем её расчётная нагрузка;
• Приборы с высоким показателем мощности, к примеру, электроплита или бойлер, должны подсоединяться через защитные автоматы к отдельной электролинии.

Виды встраиваемых розеток

Выпускают несколько разновидностей подобных устройств:

1. Выдвижной вертикальный. При извлечении из столешницы блок движется вверх. Для этого нажимают на крышку, после чего она немного приподнимается. Далее, взявшись за крышку, блок переводят в рабочее положение, в котором он автоматически фиксируется. Самые дорогие модели выдвигаются самостоятельно за счёт работы мотора по сигналу сенсорной клавиши. Обратно в столешницу блок задвигают нажатием на крышку, предварительно отжав фиксатор. Крышка защёлкивается.

   Блок выдвигается посредством нажатия на крышку

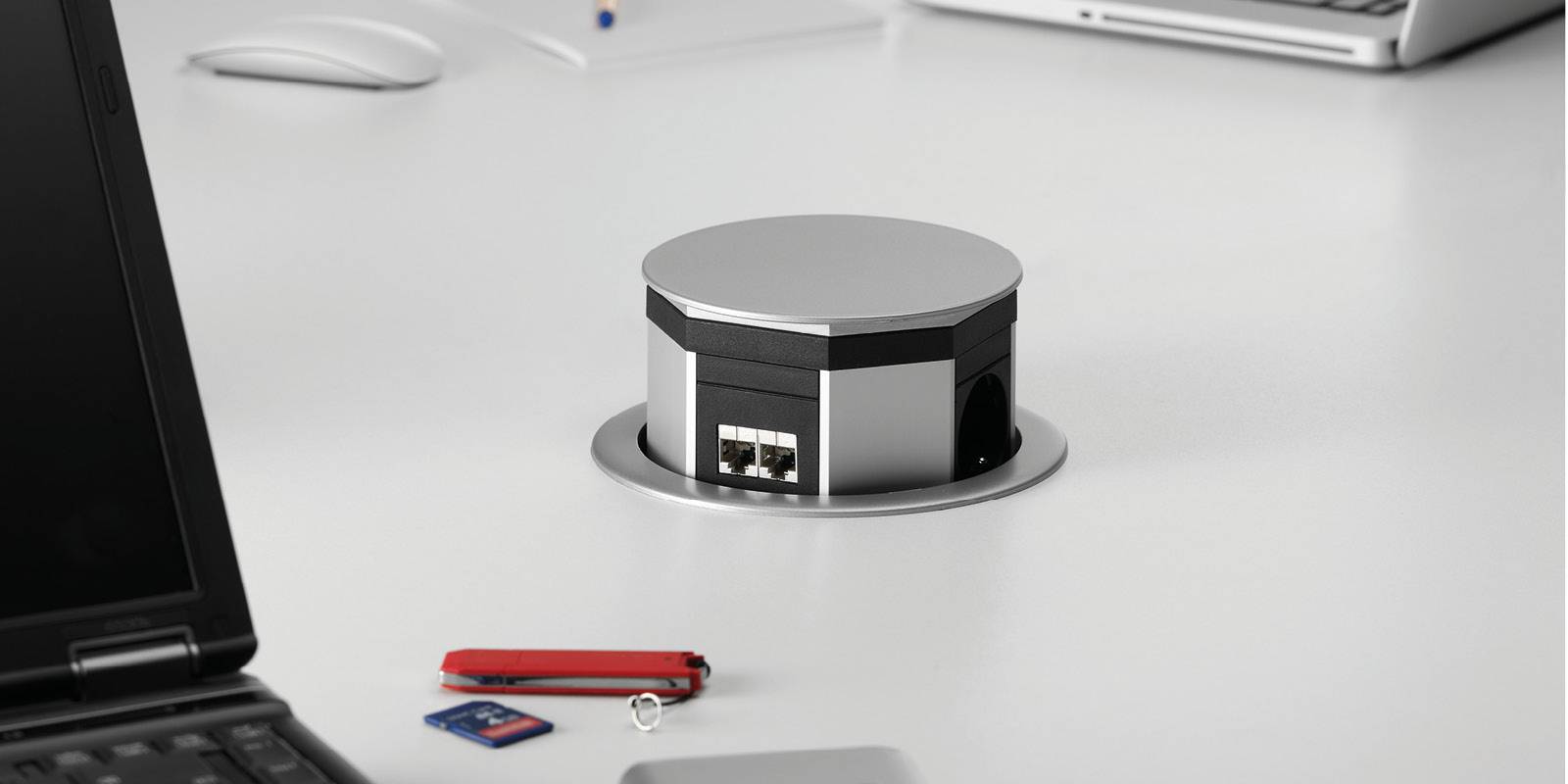

2. Выдвижной горизонтальный. Действия производятся аналогичные, но при нажатии на крышку она откидывается под углом к поверхности столешницы, вытягивая наружу блок. Розетки расположены горизонтально, потому блок выдвигается на незначительную высоту. К некоторым моделям сложно подключать вилки с кабелем, отходящим в сторону.

   Розеточный блок выступает над столешницей на незначительную высоту

3. Поворотный. Блок опрокидывается на 180° относительно центральной оси, так, что розетки оказываются вверху, а крышка — внизу. При этом розетки из столешницы не выступают, оставаясь с ней заподлицо.

   При помощи электромоторчика блок с розетками осуществляет поворот на 180 градусов

В некоторых вертикальных моделях розетки выстроены не в высоту, а по периметру. Они выдвигаются незначительно, на ширину всего одной розетки.

За счёт расположения розеток по периметру вертикального выдвижного элемента высота его подъёма над столешницей уменьшается.

Размещение встраиваемых и выдвижных розеток

Вся рабочая техника на кухне размещается, как правило, на трех уровнях: нижнем, среднем и верхнем. Первый уровень включает электроприборы на уровне нижних шкафов: посудомоечную и стиральную машины, плиту и духовой шкаф. На втором уровне располагается мелкая настольная техника: всевозможные комбайны, кофеварки, чайники, тостеры, блендеры и прочее. Техника на третьем уровне менее многочисленна и может включать в себя, например, подсветку или вытяжку.

Электророзетки для первого уровня размещаются на 10-15 см от пола. Для постоянно включенных приборов, таких как холодильник, плита, посудомоечная машина необходимо устанавливать отдельный электрический узел с заземлением.

Электророзетки второго уровня размещаются на области кухонного фартука или встраиваются в столешницу. Такие электророзетки обычно визуально максимально скрываются, чтобы не портить внешний вид интерьера. В настоящее время распространены блоки, которые состоят из нескольких розеток.

Для монтажа в столешницу используются розетки с выдвижным механизмом, которые погружаются в поверхность шкафа и легко выдвигаются из него простым нажатием руки. Также существуют и врезные электророзетки, которые монтируются в нишу столешницы. Врезные электророзетки обычно оснащены крышкой, которая предохраняет их от сора и случайного попадания влаги. Набирающим популярность вариантом также является установка угловых электророзеток на стыках стен или под дном навесных шкафов.

Электророзетки третьего уровня монтируются на расстоянии 10 см от верхней части шкафов. Они также подходят для подключения кондиционеров и вентиляторов.

Для подсчета количества необходимых электророзеток следует определить количество стационарно подключенных приборов (холодильник, плита), периодически используемых приборов (чайник, блендер, миксер). К получившемуся числу добавляются еще 2-3 штуки.

Большое значение имеет и тип устанавливаемых электророзеток. Плита должна включаться в розетку из устойчивых к высокой температуре негорючих компонентов. Электророзетки, расположенные рядом с источником воды, должны иметь повышенную защиту от влаги (IP 44). Под мощные приборы устанавливаются розетки, имеющие высокий запас мощности и заземление (мощность 20-25 А.).

Выдвижные розетки, встраиваемые в столешницу, имеют большое количество преимуществ:

• они позволяют не тратить время на подключение удлинителя или ближайшей свободной розетки;
• они освобождают место на кухне от постоянно путающихся и теряющихся проводов;
• они позволяют одновременно подключать несколько электронных приборов в один блок;
• они находятся в недоступном для детей месте, защищены от попадания влаги;
• они сохраняют эстетически привлекательный внешний вид кухни и придают ему современный стиль.

Среди производителей встраиваемых и выдвижных электророзеток для столешницы можно выделить наиболее известные марки:

• Немецкая Evoline;
• Испанская Simon Connect;
• Российская Экопласт;
• Французская Schneider Electric.

Модели электророзеток данных фирм обладают высоким качеством, разнообразным функционалом, многообразием расцветок и форм.

Эксплуатация и уход

При использовании розеточного блока полезно придерживаться нескольких правил:

1. Нельзя включать нагрузку выше номинальной. Это вызовет нагрев контактов, что, в свою очередь, приведёт к оплавлению пластиковых элементов или возгоранию.
2. Не стоит лишний раз выдвигать/задвигать розеточный блок — тогда он прослужит дольше.
3. При подключении электроприбора и при извлечении его вилки из гнезда блока последний следует придерживать рукой.

При следующих признаках блок ремонтируют или меняют:

• нагрев при номинальной нагрузке;
• искрение;
• появление неприятного запаха.

Это свидетельствует о нарушении одного из контактов, в результате чего он искрит и греется.

Уход состоит в таких действиях:

1. Время от времени корпус блока и крышку протирают влажной ветошью, предварительно обесточив изделие.
2. При заедании может потребоваться смазка небольшим количеством масла пружинного механизма.

Розеточный блок по своей сути — это тот же удлинитель, только всегда готовый к использованию и при этом установленный скрыто. Интерьер не теряет привлекательности, в то же время решается проблема с поиском свободной розетки для включения электроприборов. Пользуясь изложенными выше советами, читатель сможет правильно выбрать и установить это изделие.

Комментарии:

Василий Иванович

Устанавливал такое устройство одному заказчику и оказалось, что оно неудобно в эксплуатации. Спрятанные розетки не хочется доставать, это занимает время и используются те, которые в стене, а не в столе.

Стас

На кухне эта вещь будет работать только если будет расположена в «мертвом» углу, но тогда какой в ней толк, если она всегда будет открыта? В «закрытом» состоянии она съедает пространство внутри полки, в открытом — на столе. В общем, игрушка на 10 минут.

Мария

У меня стоит такая на кухне — вещь абсолютно бесполезная. В закрытом состоянии она все-равно не герметична, вода со столешницы льется прямо на контакты. В общем, веселье то еще. На пластиковой крышке ничего не порежешь, ничего не положишь, даже протирать ее неудобно, т.к. при нажиме она подпружинивается и тотчас открывается

Игорь М

А нам наоборот все нравится, особенно то, что можно спрятать колонну в стол при воткнутых вилках. Заодно и весь пучок кабеля туда же

Дмитрий

Игорь М, вам- это сотрудникам «Электрика в доме»?

Мариника

Согласна с Марией, если встроить в столешницу- вряд ли будет удобно. Но у меня в верхнем шкафчике, и подключаются я туда только при необходимости миксер, кухонный комбайн, соковыжималку, электронож, мясорубку, в общем всё то, что не стоит на кухне постоянно подключенное в сеть. Очень удобно и скинали не испорченно розетками.

Оставить комментарий Отменить ответ

Несколько простых правил выбора розеток и выключателей

Как подобрать и подключить дифференциальный автомат

Что надо знать об автоматическом выключателе, чтобы выбрать надежную и главное безопасную модель? Уличная влагозащищенная розетка – важный атрибут вашего участка

Расположение розеток на кухне: фото-примеры эргономичных решений для рабочей зоны

Говоря о том, как разместить розетки на кухне, нельзя не сказать, что их местоположение напрямую зависит от расположения техники, которая будет включаться в сеть. Все электроприборы на кухне можно визуально распределить на три уровня:

• Нижний – встроенная техника в нижних кухонных шкафах: плита, стиральная, посудомоечная машина, духовой шкаф,
• Средний уровень – техника, которая ставится на столешницу: чайник, кофеварка, тостер, комбайн, блендер и др.,
• Верхний уровень – техника, которая находится сверху: вытяжка, подсветка.

Электророзетки нижнего уровня устанавливают на расстоянии примерно 10-15 см от уровня пола, непосредственно за предметом техники розетку устанавливать нельзя! Для каждого прибора, который должен постоянно быть включен, нужна отдельная электроточка. Оптимально для холодильника, стиральной и посудомоечной машины установить электророзетки с заземлением.

Средний уровень электррозеток располагают на кухонном фартуке или на столешнице. Обычно разъемы пытаются скрыть от посторонних глаз, поэтому устанавливают электророзетки либо сразу над фартуком (высота от пола 90-95см) либо под верхним шкафчиком (визуально эти розетки также «прячутся»). Сегодня большое распространение получили розеточные блоки, включающие от 3 и более электророзеток. Бывают выдвижные розетки для кухни (утапливают в шкафчик и легким нажатием пальца выдвигаются вверх) и врезные розетки в столешницу (блок врезается в столешницу, в этом случае нужно выбирать розеточный блок с крышечками, поскольку крошки и прочий сор могут попадать в электррозетку). Последнее модное веяние – угловые розетки для кухни: розеточный блок, который устанавливается в угол под верхний шкафчик или в угол на стыке стен.

Высота электроточек верхнего уровня составляет 10 см от верхней линии шкафов (чтобы визуально скрыть розеточные разъемы). К верхнему уровню также относят электроточки для кондиционера, вентилятора и др. Кроме рабочей зоны, не забывайте и про точки питания на других стенах.

Если вы не знаете, сколько розеток нужно на кухне, посчитайте все приборы, которые вы собираетесь устанавливать стационарно (то есть они практически не будут отключаться из сети), затем приборы, которыми вы будете пользоваться время от времени (миксер, комбайн и проч.). К этому числу добавьте еще от 2 до 5 точек, и вы получите конкретное количество, которое вам необходимо установить.

Встраиваемые модули розеток POWER FRAME

Компактный и эффективный

Power Frame – компактное решение с широкими возможностями.

Вы можете выбрать из уже готовых стандартных модулей или создать свой собственный.

Объединив в себе функциональность и стильный дизайн, Power Frame станет для Вас незаменимым помощником.

Данный модуль может использоваться в шоу-румах, конференц-залах, выставочных комплексах и просто в офисе – точнее говоря, везде, где он Вам может понадобиться.

Кабель электропитания подключается к модулю снизу без всяких инструментов.

Преимущества

— Компактные размеры

— Универсален в применении

— Лаконичный дизайн

— Легко подключается к сети

— Быстрая установка

Пошаговая инструкция по установке

Для простоты монтажа большинство встраиваемых розеток изготавливаются со штепсельной вилкой. Благодаря этому их можно установить самостоятельно.

Для монтажа блока нужно:

1. Подготовить необходимые инструменты: шуруповерт, дрель, фреза с подходящей насадкой, электролобзик с пилкой по дереву, метр или обычная линейка, крестовая отвертка, строительный клей, напильник, простой карандаш.
2. Определить место установки розетки и освободить его от лишних предметов. Расстояние от стационарной розетки до встроенной определяется длиной шнура последней.
3. Сделать необходимые расчеты в соответствие с габаритами купленного сетевого блока.
4. Наметить контур отверстия простым карандашом.
5. Сделать дрелью или перфоратором отверстие в столешнице по замерам. Можно высверлить его с запасом в несколько миллиметров, чтобы девайс быстро встал на место.
6. Отшлифовать возникшие неровности.
7. Очистить место сверления от опилок и пыли.
8. Снять корпус розетки, открутив винтики на лицевой части, оставив один только подрозетник.
9. Отключить электропитание в квартире/доме в целях безопасности.
10. Надеть плотные резиновые перчатки.
11. Достать блок и закрепить его в отверстии, используя элементы, идущие в комплекте с разъемом.
12. Высверлить несквозные отверстия в столешнице для крепления ушек подрозетника.
13. Зафиксировать подрозетник с помощью нижнего винтового крепежа. При необходимости можно использовать клей или строительные зажимы.
14. Вставить розетки в подрозетник и прикрутить их винтиками. При этом можно добавить силикон по периметру на столешницу для увеличения герметизации сетевого блока. Это обеспечит дополнительную защиту устройства на тот случай, если разольется вода.
15. Обработать обрезанные торцы плиты водоотталкивающим средством на месте монтажа блока.
16. Закрепить провода сетевого блока внутри мебели (для этого можно дополнительно использовать специальную гофру для проводов).
17. Сделать небольшое отверстие на задней или боковой стенке гарнитура и вытянуть через него шнур от блока.
18. Подключить девайс к сети и проверить его работоспособность.

Встраиваемую розетку следует устанавливать на удалении от мойки и плит (минимальное расстояние – 60 см). Также нужно позаботиться о заземлении. Вся работа по установке розетки занимает от 10 минут до часа (в зависимости от опыта и наличия необходимых инструментов).

Перед началом использования встраиваемых сетевых блоков рекомендуется ознакомиться с основными рекомендациями по их техническому обслуживанию и эксплуатации

Самостоятельное составление схемы

Многие владельцы квартир, домов предпочитают доверить специалистам распределение розеток на кухне. Но если планируется самостоятельное составление схемы, нужно использовать определенные ориентиры, правила, рекомендации.

Можно найти в интернете фото расположения розеток на кухне. Если представленный проект полностью соответствует особенностям помещения, личным предпочтениям, наличию бытовой техники, он станет отличной основой для плана. Схема может быть эксклюзивной, разработанной для конкретной кухни. В этом случае этапы ее создания будут следующими:

• создание подробного рисунка с указанием параметров стен, мебели, всех расстояний;
• выбор мест монтажа розеток для крупной стационарной техники;
• определение расположения источников тока для встраиваемых агрегатов;
• выбор удобных мест для небольших, периодически используемых приборов.

Можно использовать готовый план расположения розеток на кухне

После примерного определения мест установки необходимо убедиться, что такое размещение розеток на кухне создаст удобство в эксплуатации бытовой техники, соответствует требованиям ТБ. Если имеются сомнения, неудобства, в схеме выполняется коррекция.

Важными моментами в расположении розеток на кухне является уровень высоты. В первой зоне, расположенной в 0-30 сантиметрах от пола, монтируются источники тока для крупных, мощных стационарных агрегатов. Второй уровень находится над столешницей на высоте 10-20 сантиметров от ее поверхности. Он подходит для подключения большинства приборов. В третьей зоне, расположенной в 30-80 см от потолка устанавливаются розетки для светильников, вытяжек.

к оглавлению
