Как сделать самую эффективную печь длительного горения своими руками

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.


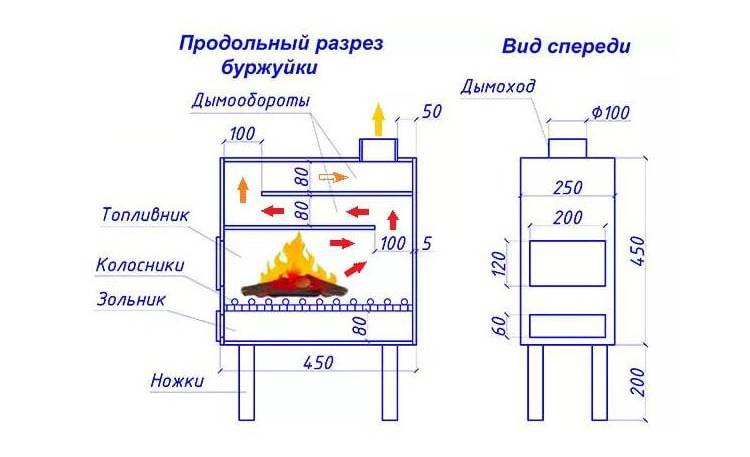

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).


Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

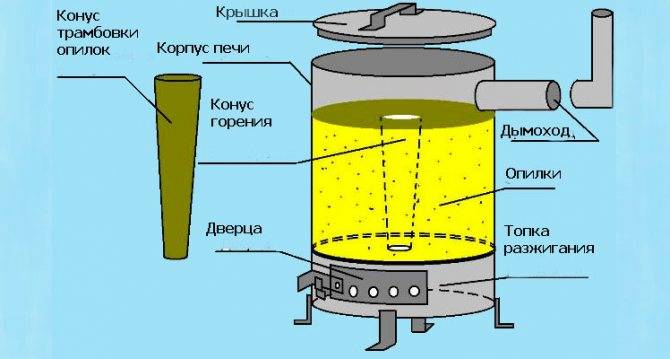

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.


В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Устройство дымохода

Когда речь идёт об отопительном оборудовании, которое работает на твёрдом топливе, нужно обязательно устраивать дымоход. В данном случае, дымоход делают из трубы диаметром 100 мм.

На расстоянии 50–100 мм от верхнего среза печи, врезают дымоотводный патрубок. Это отрезок стальной трубы, в которую будет плотно входить дымовая труба. Дымовой канал делают с небольшим горизонтальным участком — 50 – 60 см прямой трубы хватит для того, чтобы ослабить тягу. Не допускается большое количество колен до выхода из помещения.

В эксплуатации удобен дымоход, выполненный из нескольких отрезков. Так его можно будет без проблем чистить.

Виды дровяных печей по материалу изготовления

Печи на дровах, оставаясь по-прежнему отличным источником тепла, хорошо вписались в современные системы отопления частных домовладений. Дровяные печи можно разделить по материалу изготовления на следующие основные группы:

  • кирпичные (каменные);
  • чугунные;
  • стальные.

Кирпичные дровяные печи

Кирпичные печи наиболее долговечные и дорогие в возведении. Хорошая печь стоит не дешево, да и опытного мастера по ее монтажу найти не просто. Для строительства такой печки используются шамотные и огнеупорные красные кирпичи, как и при кладке дровяного камина, специальные мастики для кладки, чугунные дверцы, колосники, и задвижки для дымоходной трубы. Кирпичная печь достаточно долго нагревается, но и продолжительное время сохраняет тепло в помещении.

Чугунные дровяные печи

Чугунные печи используются обычно как дополнительный источник тепла. Производители создают из чугуна не только источники тепла, но и красивейшие изделия, отлично вписывающиеся в интерьер любого дома. Нагретый чугун превосходно держит тепло, а наличие варочной поверхности позволяет приготовить пищу или согреть воду для бытовых нужд.

Металлическая дровяная печь

Металлическая дровяная печь может быстро поднять температуру в помещении, используя при этом минимум топлива, но тонкая сталь, из которой они собираются, не позволяют продержаться теплу долго. Самым простым видом металлической печи является всем известная «буржуйка», которую часто используют для обогрева небольших дачных домиков или гаражей.

Как уже было сказано выше, сама печь обогревает только то помещение, в котором она находится. Для того чтобы осуществить перенос тепла и в другие помещения, существует два способа – организация воздушного отопления с системой воздуховодов, либо водяного отопления от печи с теплообменником, трубной разводкой и радиаторами отопления. Воздушное отопление проще в обустройстве, но имеет ряд недостатков, которые в совокупности перевешивают в сторону использования традиционного водяного контура отопления.

К недостаткам воздушного обогрева можно отнести:

  • монтаж воздуховодов, по которым распространяется теплый воздух, необходимо осуществлять на этапе строительства дома, так как они достаточно громоздкие;
  • необходимость монтажа вентиляторов с регулятором интенсивности потока, которые улучшают циркуляцию воздуха, но издают шум. Рушить эту проблему может установка печи с вентиляторами в подвале дома.
  • Необходимость установки дополнительных воздушных фильтров для исключения переноса пыли.

Достоинство воздушного отопления, которое в то же время является и недостатком – низкая инерционность. То есть помещения начинают прогреваться сразу после растопки печи, но также быстро они и охлаждаются.

К еще одному достоинству воздушного отопления можно отнести отсутствие радиаторов отопления. Воздуховоды, как правило, прячутся под потолком строения, а пространство под окнами остается свободным.

В большинстве случаев, владельцы домов с печным отоплением делают выбор в пользу водяного контура отопления частного дома, поэтому разберем детально этот вариант.

Печь Бутакова

Конвекционные печи, разработанные профессором Бутаковым, широко представлены на рынке и могут применяться для отопления теплиц, хотя этот вариант также используется достаточно редко.

Производится данное отопительное оборудование различными производителями, в том числе компаниями:

  • Зубкевич – разработчик печей данного типа;
  • Термофор – один из крупнейших производителей, для которого Зубкевич и разрабатывал модель;
  • Теплодар – клон, хотя весьма удачный;
  • Конвектика.

Печи различных производителей имеют как свои достоинства, так и недостатки. При покупке ориентируйтесь на рекомендации специалистов и отзывы.

Принцип работы и функциональное предназначение данного вида отопительного оборудования полностью соответствует печам Булерьян.

Корпус печки – параллелепипед, в котором располагаются конвективные воздуховодные трубы и двухкамерный топливник.

Также предусмотрены:

  • зольник;
  • заслонка;
  • дымоход.

Преимущества и недостатки

При утепленных стенах температура при одной закладке дров держится весь день

Печи длительного горения используются многими хозяевами уже на протяжении десятка лет. Это связано с их положительными сторонами:

  • Высокий КПД. Для обогрева достаточно одной топки. При правильно выставленных настройках и хорошем утеплении здания оптимальная температура может удерживаться весь день.
  • Простота и удобство использования и регулировки.
  • Несложный монтаж, который можно произвести самостоятельно.
  • Компактность.
  • Широкий ассортимент.
  • Мощность некоторых моделей позволяет обогревать внушительные по площади дома.
  • Эстетичный внешний вид.
  • Высокий уровень безопасности.
  • Неприхотливость. Необходимо очищать зольник раз в несколько дней от остатков горения. Один-два раза в год чистится дымоход.

Срок службы обычно составляет 10 лет. Но при соблюдении условий эксплуатации и проведении профилактической чистки труб дымохода время пользования может возрасти.

Для корректной работы прибора требуется утепление дымохода

Основные недостатки:

  • В случае неправильных настроек пиролиз может быть неэффективным. Чтобы это исправить, нужно отрегулировать режим работы.
  • Необходимость утепления дымохода. В ином случае на трубах будет образовываться сажа, которая засоряет дымоход и мешает отводу продуктов горения.
  • К топливу предъявляются требования. Дрова должны быть сухими, чтобы процесс проходит эффективно. Остаточная влажность не должна превышать 20%.

Принцип действия

Конструкций подобных устройство достаточно много, но не все они работают по единому принципу. Тепло начинает образовываться не при открытом горении, а из-за пиролиза. Под действием высоких температур топливо лишь тлеет, и выделяет горючий газ. Они начинает воспламеняться и сгорать, вследствие чего выделяется много тепла. Медленный процесс происходит за счет регулировки подачи кислорода. Когда топлива начинается разгораться, поступление воздуха сводиться к минимуму.

Таким образом, не получится использовать обычную русскую печь, так как это приведет лишь к печальным последствиям. Газы могут попасть в помещение, а это грозит отравлением. Печь с длительным прогреванием оснащена герметичной дверцей, регулировочным приспособлением, заслонкой, а это исключает попадание газа в помещение.

Устройства отопления такого типа следует выбирать, потому что:

  • Они могут работать от одного закладывания 12-20 часов.
  • Малый вес конструкции, можно устанавливать даже без фундамента.
  • Подойдет любое топливо, сгорает полностью, КПД 90%.
  • Можно использовать не на постоянной основе.
  • Нет посторонних запахов вроде дыма.
  • Можно сделать своими руками из недорогих материалов.
  • Низкая стоимость.

Поэтапная инструкция сборки буржуйки собственными руками

Первым этапом выступает подготовка чертежа и необходимых материалов. Что касается чертежа, то он должен максимально детально раскрывать особенности конструкции и тонкости всех элементов.

Для опытных мастеров этот этап можно пропустить, но для тех, кто только начинает путь конструктора буржуек рекомендуется собрать макет из картона. Моделирование, в данном случае обойдется намного дешевле, чем просчеты, сразу воплощенные в металле.

Следующий шаг – подбор инструментов и материалов. Здесь рекомендуется максимально использовать готовые узлы и корпуса, произведенные промышленным способом. Так можно не только удешевить работу, но и найти новые более эффективные технические решения. Еще один совет, касающийся этого этапа – правильная организация рабочего места. При работе с листовым металлом рекомендуется собрать стапель из дерева, чтобы свариваемые конструкции можно было легко установить в нужное положение.

Во время сборки нужно помнить, что все соединения должны быть максимально точными и прочными, особенно это касается корпуса и опор буржуйки. И конечно, после сборки необходимо сделать пробную топку, чтобы проверить работоспособность собранной конструкции.

Печной камин длительного горения

Буржуйка камин Экспо

Камин притягивает видом открытого огня, и многие владельцы загородных домов мечтают иметь его в своей гостиной. Но некоторые задумываются о выгоде такой печи. Конструкция классического английского камина основана на принципе длительного горения и позволяет огню в топке теплиться достаточно долго. Но КПД, не превышающий 50%, и низкая теплоотдача являются его существенными недостатками.

Важно! Внутри топки английского камина расположен дымовой зуб, влияющий на внутреннюю циркуляцию воздушных масс и дымовых газов. Он не позволяет поступающему воздуху уйти вверх, направляя его на участок закладки поленьев. Он не позволяет поступающему воздуху уйти вверх, направляя его на участок закладки поленьев

Он не позволяет поступающему воздуху уйти вверх, направляя его на участок закладки поленьев.

Другим вариантом печного камина длительного горения является так называемая голландка. Перед растопкой в ней закрывают поддувало, а топку загружают дровами лишь на четверть, не закрывая при горении дверцу. Большая часть прогретого воздуха все равно улетит через трубу на улицу, но эффект длительного созерцания огня в течение вечера останется неизгладимым.

Как печь бубафоня не идеальна, но, используя принципы ее конструкции, умельцы научились создавать более совершенные агрегаты, позволяющие топливу прогорать медленнее.

В основе бубафони находится стальной цилиндр с входящими и выходящими патрубками, а также расположенным внутри «блином» в виде гнета с лопастями и приваренным к нему входящим воздуховодом. По мере прогорания топлива груз постепенно опускается вниз под собственным весом. Лопасти имеют изогнутую форму, благодаря которой газы несколько раз прокручиваются над блином, пока максимально не прогорят.

Дымоход для бубафони делают скачкообразным по сечению, чтобы непрореагировавший с топливом воздух не вытягивался наружу.

Процесс сжигания топлива начинается с верхнего слоя, куда поступает воздух через входящий патрубок. Затем зона горения перемещается ниже.

Недостатком бубафони является невозможность ее работы на угле и пеллетах, а также низкий показатель КПД. Добавлять в нее следующие порции поленьев не получится, пока предыдущие не истлеют до конца. А верхняя крышка печи не приспособлена для приготовления пищи, как у буржуйки.

Устройство печей – детальный разбор особенностей

Приступая к изготовлению, предварительно знакомимся с особенностями устройства, работой. Составляем для печи чертежи , исходя из материалов, которые планируем применить. Как основной материал наиболее подходит стальная труба диаметром 400 мм или такая же чугунная. Стенки должны быть толще, лучше 5 мм, тогда печь прослужит долго, особенно чугунная. Тонкий металл служит недолго, стенки быстро прогорают.

На рисунке представлена работа печи долговременного горения.

Устройство состоит из трех частей. В нижней зоне находится твердое топливо, которое медленно тлеет. Выше зона сгорания газов и отвода дыма. Между ними загрузочная зона, которая постепенно уменьшается по мере выгорания топлива.

Для любой схемы обязательным является воздушный регулятор, который определяет продолжительность горения. Это диск из стали толщиной 5 мм. Посредине вварена труба, по которой воздух поступает в камеру. По мере того как сгорает топливо суточной нормы закладки, диск постепенно опускается. Для беспрепятственного скольжения он делается несколько меньше внутренних размеров топочного отделения. Снизу распределителя  расположена крыльчатка высотой 5 см, с большими размерами ускоряется процесс горения, что нежелательно.

Труба для подвода кислорода диаметром 100 мм для изделия из бочки и 60 для баллонного или из трубы. Отверстия в распределителе соответственно 90 или 50 мм, иначе в камеру сгорания попадет много кислорода, топливо будет сгорать быстрее. Наверху приточной трубы устанавливается заслонка для регулирования тяги. Возможны два варианта исполнения: печь с воздушным прогревом и котел, который нагревает воздух и одновременно воду для обогрева помещения. Вода нагревается в змеевике и поступает к радиаторам. На схеме ниже показана подобная конструкция.

Описание и виды печей длительного горения

Печи длительного горения экономят теплоноситель путем дожига газов, выделяющихся при горении

Агрегат удобно использовать, т. к. после загрузки можно долго не открывать топку. В процессе перегорания дров или угля выделяется горючий газ, который собирают в камере, где он догорает и выделяет энергию.

Используются такие устройства в частных домах, дачах, гаражах, предприятиях.

По функционалу печи делят на оборудование для отопления, приготовления пищи, используют комбинированные варианты. Материалом служит металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом станет самодельная печь «бубафоня» из газового баллона.

Классическая печь

Сложная конструкция предполагает наличие внутренней камеры сжигания угля. В ней обустроена камера, соединенная с колпаком для догорания выделяемых газов.

Топливо поджигают снизу, газы поступают в колпак и сгорают. Классика проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким видам относят печи: булерьян, печка Бутакова.

Шахтная печь

В агрегате область горения смещена к зоне колосников. Газы выходят сквозь соседнее отделение, где догорают и выделяют тепло. Лучшим материалом служит кирпич.

В составе есть:

  • кокошник для погрузки шихты, вывода газов;
  • печная шахта;
  • горн;
  • фурма для подачи газов.

Оборудование имеет высокий коэффициент эффективности и большую производительность.

Подовая печь

В ней поджигают топливо сверху, огонь перемещается вниз. Воздух подают под сгоревший пласт по специальным каналам. Простая и эффективная конструкция разработана во множестве моделей, которые легко сделать собственноручно.

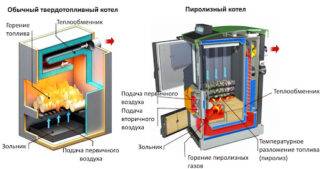

Газогенерирующие печи

Предусматривает медленное сгорание газов, отделяемых на основе пиролиза. Дровяное топливо перегорает под действием тепла и малого объема кислорода, при этом выходят горючие газы. В агрегате обязательно есть теплообменник. Подходят для отопления с подсоединением одного или двух контуров.

Буржуйки

Когда речь идет об отоплении небольшого пространства, то стоит вспомнить о буржуйки. Еще столетие назад их сооружали из кирпича. Они использовались для обогрева квартир. Со временем, когда было внедрено централизованное отопление, их стали устанавливать в постройках хозяйственного назначения и подсобках. Сегодня же, буржуйка – идеальный вариант для обогрева гаража.

Конструкции из баллонов, труб и бочек

Для выполнения такой обогревательной конструкции используют различные материалы. Оптимальным вариантом считаются изделия из пропановых баллонов и толстостенных труб. Также возможно использовать бочки

В данном случае стоит обратить внимание на малообъемные изделия, которые имеют толстые стенки

В зависимости от конструктивных особенностей буржуйки бывают горизонтальными и вертикальными. Первый вариант оптимально подходит для дров. Это позволяет использовать дровни любой величины. Конечно, вертикальные конструкции более просты в устройстве. Но, здесь придется измельчать дрова.

В качестве заготовки используют баллон или бочку

Вертикальные

Сделать такой тип буржуйки очень просто. Для этого нужно взять баллон и ли трубу и порезать две части, которые будут значительно отличаться по размерам. Так, нижний отрезок будет использоваться для сбора лозы, а верхний для закладки топливных элементов. Дальнейший алгоритм действий выглядит примерно так:

  1. Вырезать двери. Понадобиться два отверстия: снизу и сверху. Небольшая нижняя дверь используется для очистки камеры от лозы. Верхнее отверстие делается побольше, чтобы легче было закладывать топливо. Отрезанный куски используются для изготовления сам их дверей.
  2. Выполняют колосники и завесы, с помощью которых будет крепиться дверь. Для этого используют стальную арматуру диаметром 12 мм и более. Колосники устанавливаются на расстоянии 2 см.
  3. Приварить дно, если такого нет. В верхней крышке выполнить отверстие, которое будет соответствовать диаметру дымохода. Лучше использовать стандартные трубы, что значительно упростить процесс сооружения буржуйки.
  4. Приварить к дверцам трубки нужного диаметра и установить на буржуйку. Чтобы скрыть щели, рекомендовано дополнительно по периметру дверок наварить полоски металла.

На завершающем этапе проводится установка отопительной конструкции и подсоединение дымохода.

Вертикальные конструкции занимают мало места

Горизонтальные

Создание горизонтальной дровяной печи проводиться несколько иначе:

  1. Снизу приварить ящик из листовой стали, который используется для сбора золы. Над ним в баллоне или бочке делаются отверстия. Чтобы конструкция была более устойчивой, приваривают ножки нужной длины.
  2. Сверху сделать отверстие под дымоход. Приварить трубу, через которую будут отводиться продукты горения.
  3. Сделать отверстие и закрепить дверку. При желании она может быть изготовлена из листовой стали или чугуна.

По такой схеме можно быстро сделать правильно мини печь для отопления гаража из любой заготовки.

Горизонтальные топки удобны в эксплуатации

Две бочки

Такой метод несколько трудоемок в исполнении. Для создания печи используются две бочки разного диаметра. В процессе изготовления одна вставляется в другую, а свободное пространство между ними заполняется смесью гальки, песка и глины. Благодаря такой конструкции можно предотвратить раскалывание стенок и обеспечить сохранение тепла на протяжении длительного времени.

Топка из двух бочек

Подготовительные мероприятия

Так как для сооружения печи Бубафоня из газового баллона потребуется сварочный аппарат, необходимо заранее подыскать для работы подходящее помещение. Оно должно в обязательном порядке быть оснащено эффективной вентиляцией, бесперебойным электропитанием и надежной проводкой (как правило, использование сварки провоцирует скачки напряжения в сети). Рабочее помещение должно иметь хорошую защиту от климатических воздействий и обладать достаточным простором. Желательно наличие также хорошей звукоизоляции, поскольку болгарка и сварочный аппарат являются довольно шумными инструментами.

Также необходимо заготовить следующие материалы:

  • Старый газовый баллон. Это основа для пиролизной печки. Также на эту роль подойдет стальная или чугунная бочка объемом примерно 200 л, имеющая прочные стенки без ржавчины. Нередко для этого используются большие огнетушители или металлические трубы с заваренным дном.
  • Куски арматуры. Они понадобятся для изготовления ручек, которые обычно устанавливаются по бокам корпуса и сверху крышки. Это заметно облегчает процедуру чистки печи от остатков горения и перемещения ее с места на место.
  • Стальной лист для поршня.
  • Пара металлических труб. Они нужны для изготовления дымохода и воздуховода. Оптимальным сечением для воздушной трубы является показатель в 85-100 мм. При этом она примерно на 150 мм превышает высоту баллона. Для дымохода понадобится более широкая труба: ее диаметр должен быть не менее 150 мм. Протяженность дымового канала не должна уступать поперечному сечению баллона.
  • Швеллер.
  • Материал для закладки фундамента под печку.

Перечень необходимых для работы инструментов:

  • Молоток.
  • Тиски.
  • Лопата.
  • Мастерок.
  • Портативный сварочный аппарат с комплектом электродов.
  • Болгарка для порезки заготовок.
  • Рулетка, карандаш, отвес и уровень.
