Как сделать вытяжку в частном доме своими руками

Расчет оптимальной производительности

Перед походом в торговую точку и обдумыванием вопроса, как сделать вытяжку в туалете в частном доме своими руками, выполните некоторые расчеты. Для выбора подходящего в плане производительности оборудования, надо знать объем и тип помещения. Каждая комната имеет свою кратность воздушного обмена.

Эта характеристика отображает, сколько раз должен обновиться воздух в кабине, к примеру, за час. Так как ванная и клозет относятся к списку влажных мест, то рекомендуется максимальное значение кратности воздушного обмена, равное 10. Чтобы вычислить производительность вытяжки, надо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Затем полученное число умножить на показатель кратности воздушного обмена. Результатом расчета станет минимальная мощность вытяжки для ванной и клозета (м3/час).

Если вентилятор нельзя поставить в подходящем месте, то его мощность нужно умножить в три раза, а еще стоит сделать дырочки для поступления воздуха. Оставьте зазор до 2 сантиметров между полом и дверью, поставьте твердые решетки в нижней части дверей или сделайте отверстия собственноручно.

Варианты подключения вытяжного вентилятора

Подключение вытяжного вентилятора в туалете осуществляется:

через датчик движения или открытия дверцы;

напрямую от осветительного прибора в кабине.

Но лучше всего, это сделать через выключатель света или через отдельную кнопку двухклавишника.

Монтаж естественной вентиляционной системы

Главным компонентом при реализации естественной вентиляции считается окно.
Для предотвращения проникновения влаги, расположить его придется высоко. Стеклить окно не надо, можно просто повесить москитную сетку.

Необходимо, чтобы окошко было на противоположной стороне относительно нижних дырок. Воздух попадает в яму благодаря вертикальной трубе. Главнейшим условием монтажа считается размещение ее нижней части выше максимального уровня заполнения емкости. Трубка должна быть выше туалета на 7 сантиметров, а ее диаметр больше, примерно на 10 сантиметров.

ПВХ труба – прекрасно подойдет для этой работы. Она легко устанавливается и позволяет оперативно поставить на наружном окончании дефлектор.
Пошаговая инструкция:

1. Сначала выполняются расчеты для вычисления нужной длины трубы.
2. Лопатой проделывается путь к яме.
3. Фиксируется труба, погруженная в выкопанное отверстие, к стене сооружения.
4. Область вхождения заполняется и трамбуется песком.

Вентиляция естественная и её недостатки

многочисленные проблемы

В такой системе вентиляции используется принцип работы вертикальных каналов. Они монтируются в помещении одним концом, а другой выводится чуть выше крыши дома. Так как воздух в помещении теплее того, который находится вокруг помещения, он выталкивается в канал вытяжки и способствует забору новой порции воздуха из внешнего пространства. Эта система вентиляции подразумевает много факторов, которые неподвластны человеку – температура окружающей среды, ветер, а сечение канала можно и своими руками сделать нужного диаметра.

Если обратится к специалистам строительного дела, то они утверждают, что подобная система вентиляции частного дома будет срабатывать лишь в том случае, когда показатель температуры внешнего пространства будет равен не выше 12 градусов по шкале Цельсия. Если становится жарче, то вытяжка начинает работать гораздо хуже.

Такая ситуация может показаться идеальной для зимнего времени года, но и здесь имеется особый недостаток, который невозможно игнорировать. Так как разница температур в доме и снаружи довольно ощутима, то система вентиляции начинает работать быстрее. То тепло, которое в доме накопилось за день, вылетает в буквальном смысле в трубу. Потому жители частных домов тратят на обогрев своих помещений больше ресурсов, чем этого требует нормальные условия.

Схема вентиляции частного дома подразумевает создание таких каналов в ванных комнатах. Нередко подобные вытяжки можно увидеть в кухне, подвале и ряде других помещений, где необходимо совершать большой отток воздуха из помещения

Особое внимание следует уделить помещениям, которые располагаются в частном доме ниже уровня земли. В них часто образовывается газ радон

Чтобы уменьшить его количество, рекомендуется соорудить мощный вентиляционный канал.

Те же специалисты говорят о том, что порой этих мер недостаточно. При этом рациональность системы и вовсе теряется. Этим и пользуются люди, которые могут в любой момент открыть форточку, создать сильный поток воздуха в помещениях и быстро проветрить дом. Теряется лишь один нюанс – подобная система вентиляции неприемлема, так как подвергает риску заболевания всех жителей помещения.

В итоге имеется существенные недостатки – вентиляция в частный дом такого типа подразумевает бесконтрольных потоков воздуха, а также не позволяет регулировать отток и приход.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Виды вентиляционных систем

Как сделать вытяжку в частном доме правильно можно понять, обладая информацией о системах вентиляций, способе их монтажа, а также имея навыки и знания основ строительства и электромонтажа.

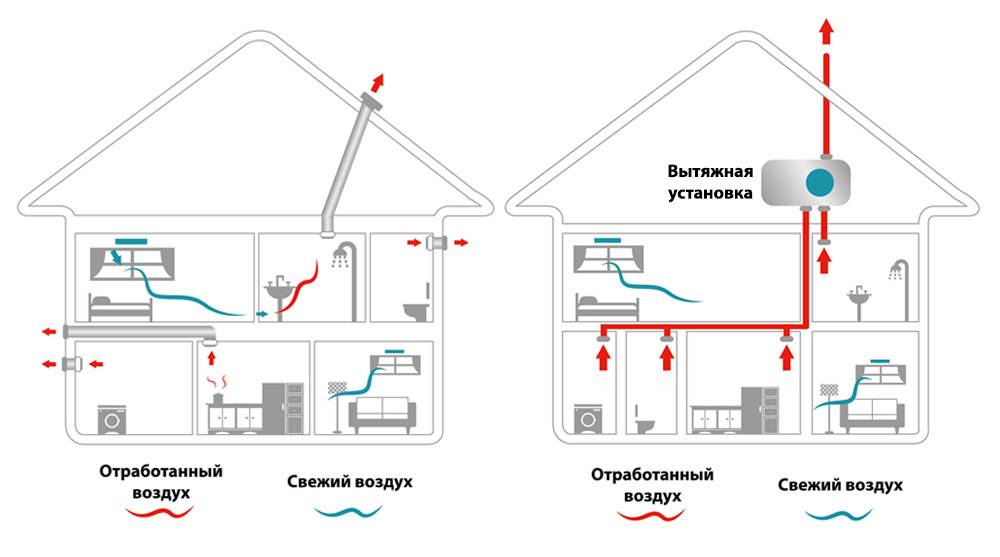

По принципу действия вентиляция в помещении делится на естественную и принудительную. По конструкции вытяжка в доме бывает канальной и бесканальной, различие которых обусловливается использованием в системе специальных вентиляционных каналов (коробов, труб).

Естественная вентиляция

Данная система работает за счёт естественной тяги воздуха, происходящей между приточными и вытяжными каналами. Свежий воздушный поток попадает в дом:

• через негерметизированные строительные конструкции
• оконные форточки
• приоткрытые дверные проёмы
• специальные приточные стенные клапаны

Отток отработанного воздуха происходит через систему вытяжных каналов.

Вентканалы заканчиваются за территорией строения:

• на крыше
• чердаке
• через стены

Поступление новых воздушных масс идёт через жилые комнаты, где воздух наиболее чистый в доме; отток же происходит через хозяйственные и технические помещения: кухню, ванную, туалет, котельную, подвал, где концентрация влаги и загрязнений максимальна.

При небольшой разнице температур окружающей среды и внутренних помещений частного дома (не менее 12 градусов), вытяжка ухудшается и действие естественной вентиляционной системы сильно снижается.

Способы улучшения естественной вентиляции

Чтобы повысить эффективность воздухообмена без применения дополнительных механических приборов необходимо усилить инфильтрацию или проветривание жилого помещения.

Инфильтрация воздуха – минимальное проникновение воздушного потока через щели створок окон, оконных блоков и проёмов, дверей и дверных проёмов, через стены. Для улучшения инфильтрации необходимо:

1. Применять в строительстве материалы с дышащими свойствами (дерево, саман, пористые блоки, керамика).
2. Окна здания можно применять пластиковые, но с наличием клапанов инфильтрации.
3. Вмонтировать в стены приточные клапаны для поступления свежего воздуха (возле окна или ближе к отопительным радиаторам).

Виды проветривания	Время обновления воздуха	Действие
Приоткрытые форточки	более 1 часа	большая потеря тепла образование конденсата продолжительное время проветривания
Кратковременное проветривание распахнутым окном	7 – 8 минут	не позволяет образовываться конденсату не создаёт резкого падения температуры в доме достаточно быстро
Открытые настежь окна и двери	3 минуты	очень быстрая смена воздуха образование сквозняков требует отсутствия людей в помещении

Принудительная вентиляция

Воздухообмен между внутренними помещениями и улицей, в отличие от естественной вентиляции, обеспечивается механическими аппаратами: вентиляторами или моноблоками (2 вентилятора в единой системе). Принудительная циркуляция воздуха регулируется производительностью вентиляторов.

Вентилятор снижает плотность воздуха в доме, втягивая часть его в вентканал, на входе которого устанавливается. Как результат, происходит естественный приток свежего воздуха из жилых комнат.

Возможные причины неэффективной работы принудительной системы вентиляции:

• несоответствие мощности вентилятора площади помещения;
• отсутствие подачи электроэнергии.

Существует несколько принципов действия принудительной вентиляции в частном доме:

1. Вытяжная

• поток воздуха вытягивается вентилятором
• приток воздуха происходит естественным путём
• используется 1 вентилятор

1. Приточная

• загрязнённый воздух вытягивается естественным способом
• свежий воздушный поток с улицы нагнетается вентилятором
• используется 1 вентилятор

1. Смешанная (приточно-вытяжная)

• оба потока воздуха двигаются при помощи вентиляторов
• используется 2 вентилятора
• имеет в наличие рекуператор для передачи тепла от вытягиваемого воздуха к входящему воздушному потоку
• создает рециркуляцию (смешивание) приточного воздуха и части вытяжного, уже отработанного воздуха

Приточно-вытяжная принудительная вентиляция полностью контролирует как поступление, так и вытягивание воздуха. Наличие фильтров очищает воздушные потоки, а рекуперация позволяет жильцам частного дома экономить на отоплении.

Требования к системам вентиляции воздуха

Проверка правильной работы вентиляции осуществляется предельно просто. Она работает хорошо, если соблюдаются следующие условия:

Воздух из всех вентиляционных каналов выбрасывается в атмосферу именно на крыше (конец канала должен быть всегда выше уровня верхней точки кровельного покрытия – это очень важно);

В механической системе заборка воздуха с улицы осуществляется только с использованием специальных металлических заборных решёток, которые располагаются примерно в 2-3 метрах от поверхности земли;
По каналам воздух должен проходить сначала через детскую комнату, гостиную, спальни, а уже потом идти на кухню, санузел, котельную (там банально воздух будет иметь наибольшую загрязнённость, и если он будет идти в обратном порядке – дышать в помещениях будет не очень комфортно, да и различные вирусные заболевания могут появиться, особенно респираторные);

Для кухни необходима именно механическая система вентиляции, особенно при том условии, если на ней установлена не только газовая плита, но и колонка для подогрева воды (если там ещё установлен и газовый котёл – то тем более, хотя не многие знают, что и стандартная поточная газовая колонка – суть есть тот же котёл). Вытяжка в этом случае – обязательна.. В целом, соорудить в доме качественную и эффективно работающую вентиляционную систему – возможно

Главное – это наличие чёткого и грамотно составленного инженерного плана, который бы учитывал всё-всё: от материалов, из которых сделан дом до регулярности или нерегулярности проживания людей в строении

В целом, соорудить в доме качественную и эффективно работающую вентиляционную систему – возможно. Главное – это наличие чёткого и грамотно составленного инженерного плана, который бы учитывал всё-всё: от материалов, из которых сделан дом до регулярности или нерегулярности проживания людей в строении.

Вентиляцию на кухне можно соорудить и самостоятельно

План составляется только и исключительно в ответственных проектно-инженерных бюро – и нигде более! На последнем экономить категорически нельзя, ведь в итоге речь может зайти даже о человеческих жизнях. Случаи гибели людей из-за неправильно работающей вентиляции встречаются часто.

Технология прокладывания вентканалов

Когда есть план обустройства системы вентиляции в доме, его остается воплотить в жизнь. Для этого приобретаются все составные будущей системы, указанные в составленной ранее схеме. Для каждого дома будут свои особенности.

Для естественного притока воздуха внутрь дома следует поставить окна с микропроветриванием или настенные клапаны

При устройстве системы естественного типа сначала выкладываются в стене вентшахты – отдельно для кухни, топочной/котельной, санузла или помещений ванны и туалета. Затем устанавливаются декоративные решетки. Чтобы эти каналы выполняли свою роль, нужно не забыть про допустимую высоту над уровнем крыши.

Как вариант, можно поставить потолочные решетки в комнатах, если на чердаке оборудовано окно для свободной циркуляции воздуха

Если требуется обустроить механический или смешанный тип вентиляции в доме, то нужно сделать разводку вентиляционных труб. Для этого используется чердачное пространство. Когда такой возможности нет, то вентканалы устраиваются под потолком дома. Затем их предстоит замаскировать любым удобным способом.

Приточные и вытяжные отверстия в вентиляционных трубах оформляются воздухораспределителями. Приемное и выбросное оборудование при необходимости можно снабдить системой электроподогрева. При необходимости следует установить обратные клапаны, тщательно обработав стыки герметиком.

Вентиляционные трубы крепятся хомутами или другими креплениями, предусмотренными для этих целей. Все стыки надежно герметизируются. В дальнейшем это станет залогом отличной работы всей системы.

Трубы можно использовать прямоугольного или круглого сечения. Диаметр вентиляционных труб подбирается согласно расчетам

Вентиляторы монтируются согласно инструкции, прилагаемой к ним. Если предполагается установка сложных систем, то оборудование устанавливается так, как рекомендует производитель. В противном случае можно лишиться гарантийного обслуживания.

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – приточный вентиляционный клапан.

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

• окна;
• двери;
• продухи в фундаменте и цоколе;
• оконные кондиционеры.

О приточной вентиляции мы подробно говорили в следующем материале.

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или вытяжной клапан.

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование обратной тяги. Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать обратными клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Особенности устройства вентиляции в санузле частного дома

Вентиляция клозета в современном доме почти ничем не отличается от квартирных решений. Это если она проектировалась еще при возведении коттеджа. Однако во многих строениях совсем недавно стали делать санузел.

Как это бывает: коттедж был построен много лет назад, когда канализационной системы в нем еще не было. Но из-за модных тенденций, или из-за желания получить дополнительные удобства, владельцы дома решили оборудовать под туалет, одно из пустующих помещений. Чаще всего, люди выбирают комнату, в которой изначально не была предусмотрена вентиляционная система.

Проложена канализационная труба, ведущая в яму, поставлен унитаз и подана жидкость из колодца, посредством небольшой насосной станции. Но вытяжки как не было, так и нет. В итоге: запах распространяется по всему коттеджу. И от комфортной обстановки не осталось и следа.

Иногда для клозета не выбирают дополнительную комнату, а в итоге перепланировки строения, специально формируют под него место. И там даже устанавливается вентиляционная система, но все равно, запах не уходит. А все это происходит из-за того, что помещение под санузел, раннее было частью жилого строения, и вентиляция для него была установлена, как для комнаты.

Особенности принудительного воздухообмена

Если естественная вентиляция не обеспечивает полноценное обновление воздуха, в частном доме монтируют мощную приточно-вытяжную систему.

Она помогает сбалансировать воздушные потоки, которые циркулируют между комнатами и внешней средой непрерывно. Такая вентиляция гарантирует стабильную подачу очищенного свежего воздуха и удаление наружу загрязненного.

Описание варианта механической вентиляции

Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

Подобные системы производят глубокую очистку приточного воздуха, полностью фильтруя от пыли, различных аллергенов, бактерий и других вредных микроорганизмов.

Дополнительную обработку создают с применением фильтрационного оборудования, высокоэффективных поглотителей шума, ионизационных и увлажняющих устройств, иногда задействуют ароматизирующие аппараты.

Воздушные потоки, которые прошли обработку, распределяются по дому через специальные вентиляционные коробы. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, вспомогательные помещения, а удаляется оттуда вытяжной системой

Функциональными элементами системы с принудительным побуждением воздухообмена являются фильтры и рекуператоры, вентиляторы, вытяжки, приборы управления и, непосредственно, блок вентиляции.

Встроенная электроника дает возможность выборочно устанавливать оптимальные пользовательские режимы работы системы по показателям температуры и влажности, по времени. Значительно упрощают эксплуатацию пульты ДУ и смарт-контроллеры.

Механическая вентиляция помогает предупредить образование неприятных запахов на кухне, препятствует появлению сырости и распространению разноцветной плесени, решает проблему постоянной влажности в ванной комнате и конденсата на поверхности теплого пола, стеклопакетов, дверных блоков.

Мощные блоки с интегрированными фильтрами, специальными шумопоглотителями и нагревателями занимают много пространства. Чтобы их расположить, нужно освободить место на чердаке или в подвале частного дома

Современные многофункциональные системы вентиляции с принудительным побуждением часто объединяют с интеллектуальными комплексами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных инженерных систем в доме, позволяют организовать удобное для пользователя удаленное управление техникой через интернет.

Механическая вентиляция с рекуперацией тепла

В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. Воздух из окружающей среды поступает в систему, после чего фильтром очищается от пыли, загрязнений и направляется для основного подогрева в рекуператор.

До необходимой температуры воздушные массы нагреваются в электрическом/водяном калорифере и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

Система с рекуперацией тепла обеспечит высокое качество воздуха в жилом доме круглый год. На низких оборотах работающих вентиляторов приточно-вытяжные стационарные установки функционируют практически бесшумно.

Автоматика дает возможность гибко управлять работой оборудования: регулировать поступление воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

Рекуперация – рациональное использование тепловой энергии вытяжного воздуха для последующего подогрева приточного. Это позволяет сократить до 85% затрат тепла на нагрев воздушного потока из внешней среды в зимний период

Техобслуживание такой установки заключается в регулярной смене фильтров. Новые элементы для очищения воздуха от пыли рекомендовано заменять один раз в квартал.

Система без рекуперации тепла

Чтобы организовать функциональную приточно-вытяжную вентиляцию без воздушного рекуператора используют сразу несколько вытяжных систем и центральную приточную установку. Уличный воздух подогревается или охлаждается, затем проходит очистку в фильтре, после чего по сети каналов распределяется по жилым комнатам.

Удаление отработанных тяжелых масс воздуха производится вытяжками в помещениях хозяйственного и технического назначения. Такие системы делают отчасти естественными и частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

Приточно-вытяжные схемы без рекуперации тепла обеспечивают подогрев и очищение поступающего в дом воздуха, но расходуют большое количество энергии на постоянную обработку воздушных потоков.

Расчет производительности системы

Расчет площади воздуховода

Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.

В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.

Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.

Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.

Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Что можно сделать своими руками

Естественная вентиляция домов с большим количеством помещений не обеспечивает эффективный воздухообмен, особенно при резко различных теплопотерях по отдельным помещениям. Устройства естественной вентиляции в частном доме — форточки, щели и регулируемые зазоры в окнах проблему полностью не решают. Поэтому система вентиляции крупных частных домов не обойдётся без всасывающего вентилятора.

Вентилятор в канал вентиляции

Как альтернатива, иногда рассматриваются так называемые сплит-системы, которые одновременно с воздухообменом решают и задачу кондиционирования воздуха, однако к бюджетным такие варианты не относятся. Кроме того, кондиционирование воздуха – это «палка о двух концах»: с одной стороны, происходит очищение воздуха от мельчайших частиц взвешенной в нём пыли, но, с другой, чрезмерная ионизация воздуха может обусловить приступы астмы и различные заболевания лёгких, начиная от элементарной простуды.

Как установить вентилятор? Правильный выбор вентилятора для системы определяется следующими условиями:

1. Качеством фильтрации исходного воздуха.
2. Производительностью, которая устанавливается на рассчитанным ранее параметрам наилучшего воздухообмена.
3. Допустимым уровнем шума.
4. Фактическим энергопотреблением.

Производительность вентилятора устанавливают по максимальному значению расхода воздуха для всех помещений, с учётом запаса в 10…12%. Наличие вентилятора обязательно, когда в доме имеется печь или камин, поскольку при недостаточно интенсивном воздухообмене в атмосфере помещений может постепенно накапливаться угарный газ.

Монтировать систему вентиляции в частном доме следует с учётом:

• Рационального размещения компонентов схемы естественной вентиляции в частном доме;
• Установки устройств, предназначенных для дистанционного включения вентиляторов в технических помещениях. Например, вытяжка в ванной или душевой может запускаться при включении освещения, а вытяжка в кухне – по достижению предельного превышения температуры воздуха в сравнении с оптимальным значением;
• Монтажа местной вытяжки у печей и каминов;
• Установки очистных фильтров у начала внутренних воздуховодов;
• Монтажа дефлектора – грибообразного колпака на торце вытяжной трубы, который предупреждает возможные завихрения воздушного потока;
• Обустройства вентиляционных решёток по периметру здания;

Установку главного компонента системы вентиляции частного дома – вентиляционного блока, который включает в себя два вентилятора, теплообменник, калорифер и очистные воздушные фильтры, лучше доверить специалистам сервисного центра фирмы-производителя указанной техники.
