Кирпичные печки в баню и схемы как сделать своими руками

Советы специалистов

Стропильная система, перекрытия и сам деревянный дом являются пожароопасными. Поэтому при прохождении печи через эти элементы необходимо следовать нормам СНиП. В перекрытиях создают разделки следующих видов:

  • утолщение кирпичом (расход материала большой, конструкция выглядит не слишком красиво);
  • деревянный ящик с засыпкой из негорючих материалов (керамзит, песок, базальтовая вата);
  • сэндвич из двух труб с внутренним теплоизоляционным материалом.

Существуют и многофункциональные печи, которые способны вырабатывать электроэнергию, обеспечивают полное сгорание дров, имеют отопительный контур. Их порядовка более сложная, так как в их составе присутствуют металлические элементы.

Чертежи печей из кирпича на видео с наглядным примером строительства:

Инструкция по созданию каменки своими руками

Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.


Вариант печи с закрытым типом каменки

В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.

Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.


Печь с закрытым типом каменки

Схема кладки банной печи

Рубероид на фундаменте выполняет роль гидроизоляционного материала, препятствуя попаданию влаги на кирпичи.

Кладка печи для бани – дело ответственное, достаточно сложное, хотя и есть полностью готовые схемы и чертежи с порядовкой. Проблема состоит в том, что надо правильно выбрать кирпич. Он обязательно должен быть именно печным, а не просто огнеупорным, тщательно соответствовать всем условиям порядовки

Большое внимание надо уделить и замешиванию раствора на основе глины, от которого зависит прочность конструкции

Для кладки банной печи необходимо использовать специальный глиняный раствор, который совершенно непохож на обычный цементный. Проблема кроется в том, что цемент просто не в состоянии выдержать высоких температурных перепадов, которые будут наблюдаться при использовании печи, а глина в этом смысле является самым лучшим вариантом. Для приготовления раствора необходимо брать глину, которая находится на глубине от 50 см от верхнего уровня почвы. Ее требуется обязательно очистить от примесей, после чего подготовить для замешивания.

Сначала требуется взять обычную продолговатую емкость, в которой раствор будет замешиваться. Сама емкость ставится под углом в 5 градусов. При помощи кельмы надо воду заливать на глиняную массу, пока не получится смесь необходимого качества. После замачивания глину надо протереть через сито, ячейки которого составляют 1,5*1,5 мм. Если глина готова, можно добавить песок, который предварительно просеян через сито с ячейками в 3*3 мм.

Раствор под кирпичные печи замешивается так:

Малая часть раствора для проверки в пропорции 1:2 (глина и песок) перемешивается, после чего смесь делится на 5 частей. Одну часть надо отставить, ко второй добавить ¼ песка, в третью – ½ песка, в четвертую – 1 часть песка, а в последнюю – 1 ½ части.
Из полученных частей смеси надо слепить лепешки, оставить их для просыхания

Важно при этом запомнить, для какой части сколько песка использовалось. Если заготовки высохли, то их надо осмотреть

Та, которая не деформировалась, не треснула, является идеальной для замешивания раствора для кладки.

Пробная топка печи

Пробная топка банной печи из предбанника очень важна. Именно на этом этапе сразу видны результаты вашей работы и все просчеты, которые могли бы вылезти.

Для пробной топки нужно растопить печь с полной загрузкой на 2 часа. Тогда стоит проверять отдельные элементы конструкцию на жаростойкость.

Стоит придерживаться таких стандартов:

  • все элементы не должны перегреваться, а тем более накаляться;
  • тяга должна быть сильно;
  • печь не должна сильно дымить;
  • печь должна прогреваться равномерно.

Если все прошло хорошо, и вы не заметили никаких сбоев, вы можете смело использовать печь по назначению.

Устройство и размеры очага

Конструкция должна быть построена качественно. Схемы угловых каминов из кирпича своими руками разнообразны. Отопительное устройство состоит из:

  • дымоходной трубы;
  • пластины, которая будет ее поддерживать;
  • листа, необходимого для предотвращения пожара;
  • камеры, в которую будет закладываться топливо;
  • вентиляционного отверстия, на которое фиксируют решетку;
  • слоя термоизоляционного материала;
  • камеры, в которой будет аккумулироваться горячий воздух;
  • облицовки;
  • трубы для движения холодного воздуха (поддувало).

На заметку!

Поверх трубы обязательно монтируют искроулавливатели и дефлекторы.

Первый нужен для обеспечения пожарной безопасности. Деталь выглядит как конус из металла, у которого проволочная сетка с каждой стороны. Дефлектор фиксируют на поверхности оголовка, он повысит тягу и защитит трубу от ветра. Сечение у обоих деталей круглое.

Оштукатуривание поверхностей

Изучив проведение порядовки, теперь каждый начинающий мастер знает, как сложить печь для русской парной из кирпича. Завершив основные строительные работы, можно переходить к оштукатуриванию конструкции. Нанесение штукатурки позволяет улучшить визуальные характеристики печи и предотвратить ее возгорание.

Для оштукатуривания можно использовать раствор на основе глины, гипса или асбестного компонента. Чтобы обеспечить лучшую адгезию штукатурки на обрабатываемых поверхностях, в готовый раствор рекомендуется добавить обычную поваренную соль. Если нет желания возиться с замесом раствора, можно приобрести уже готовые глиняно-песчаные смеси.

До начала оштукатуривания конструкция печи должна быть просушена. Все поверхности тщательно очищаются от соединительного раствора, швы зачищаются на 10 мм вглубь. Некоторые мастера наносят штукатурный раствор на предварительно закрепленную сетку из металлической проволоки, которая служит обрешеткой.

Готовый раствор при помощи лопатки распределяется на увлажненной поверхности в два слоя. Первый слой должен иметь консистенцию густой сметаны, а другой – более плотный и вязкий. Толщина каждого слоя может достигать 10 мм.

После нанесения раствора поверхность затирается и выравнивается.

Готовая печка из кирпича своими руками может быть облицована керамической плиткой, изразцами или просто окрашена белой краской.

Теперь любой мастер имеет представление о том, как сложить русскую печь из огнеупорного кирпича. Предварительно подготовленный свой чертеж будущего строения позволит воплотить в жизнь любую задумку без привлечения сторонней помощи.

Как сделать печь из кирпича своими руками — пошаговые инструкции

Существует несколько правил, которых необходимо придерживаться во время кладки кирпича:

  1. Между сводом топки и подтопочной частью кирпичные швы могут достигать ширины до 1,3 сантиметра. В остальных местах 2–5 миллиметров.
  2. Швы керамической и шамотной кладки не перевязывают из-за сильных отличий теплового расширения. Из-за этого также эти швы имеют толщину, максимально дозволенную для этих мест (5 мм).
  3. Швы остальной кладки перевязываются.
  4. Начинайте укладывать каждый новый ряд с угла. Контролируйте положение кирпичей при помощи отвеса или уровня. Можно натянуть вертикально верёвку вдоль углов конструкции. Это даст возможность не проверять каждый ряд уровнем или отвесом.
  5. Дверки и заслонки крепите вязальной проволокой, которая закладывается в швы. Ещё это можно делать кляймерами, которые делают из полосы стали 25х2 миллиметра. Последним вариантом будет лучше крепить дверец топочной части, духовку и жаровые заслонки.

Отопительный агрегат

Топка — это начало возведения печи.

  1. Даже мастера с большим опытом предпочитают выкладывать каждый ряд «на сухую», т. е. не добавляя раствор. Как только ряд сформирован, его переносят на цемент.

    Кладка первого плоского ряда, подтопочная часть

  2. Первый ряд выкладывается сплошным слоем и строго по уровню. Он задаёт всё направление будущего сооружения.
  3. В третьем ряду устанавливается поддувальная дверца. Её устанавливают по уровню. Обмотайте раму дверцы шнуром асбеста, чтобы уплотнить зазор между ней и кладкой из кирпича.

    Установка поддувальной дверцы

  4. Затем шамотным и печным кирпичом выкладывается жаровая часть печки.
  5. Перед тем как начать укладывать блоки, очистите их от пыли щёткой, смочите керамический кирпич. Шамотный кирпич ни в коем случае не смачивать. Раствор необязательно укладывать при помощи кельмы, можно руками. Это значительно проще, когда нужны тонкие швы в 3 миллиметра.

    Жаровая часть и колосники

  6. Старайтесь сразу укладывать кирпичи в правильное положение. Их нельзя поправлять. Если что-то пошло не так, лучше уберите это кирпич, удалите с него раствор и положите заново.
  7. Строго следуйте схеме-порядовке. Камера зольника перекрывается колосником. Его укладывают на шамотный кирпич, в нём предварительно необходимо вырезать пазы в размер решётки.

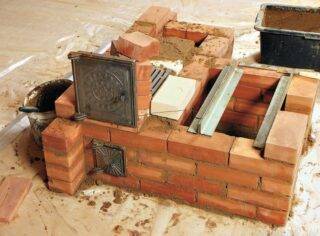

  8. Топочная дверца устанавливается так же, как и поддувальная.

    Установка дверцы топки

  9. Затем по схеме выложите топочную часть.
  10. Если при возведении рядов топки вы выкладываете низкую плиту, то кирпичный ряд над дверцей топки немного сдвиньте назад. Таким образом, когда будет открываться тяжёлое чугунное полотно, кирпичи не опрокинутся.
  11. Перекройте топочную камеру варочной плиткой или сводом. Под плитку уложите шнур асбеста, её нельзя фиксировать на цементную смесь.

    Варочная плита

  12. Далее следуйте схеме-порядовке, выложите газовекторную систему.
  13. Нижние канальные переходы должны быть на 30–50 процентов больше, чем верхний. Благодаря этому сажа будет скапливаться внизу в газовом конвекторе. Вычищать её оттуда гораздо проще.
  14. Края перевалов необходимо скруглить.
  15. Теперь можно начинать строить трубу дымохода.

Формируем свод

Свод печки может быть плоским и арочным. Первые делают, применяя фасонные кирпичи, которые выкладываются на плоский поддон. Чтобы этот поддон не рассыпался, он должен быть идеально симметричный. Для строительства арочного свода применяется шаблон (кружало). Делается это по следующей схеме:

  1. На раствор устанавливаются подпятники. Их предварительно необходимо обрезать по чертежу, который делается размером, как и реальная величина,
  2. Когда раствор высох, устанавливается арочный шаблон и выкладываются крылья.
  3. Вбейте с помощью молотка из дерева замковые камни. В места их расположения нанесите толстый слой цементной смеси. Если кирпичная кладка была сделана правильно, то смесь из-под них будет выдавливаться равномерно.
  4. Шаблон можно будет убрать только после того, как раствор окончательно застынет.

    Возведение арочного свода

Кладка фундамента

Поскольку вес печи-каменки из кирпича превышает полтонны, то фундамент для неё надо делать соответствующий.

Размечаем на грунте будущий участок бетонного основания (он должен быть на полкирпича больше размеров печи). Глубина его закладки должна быть ниже фактического уровня промерзания грунта.

Фундамент под «каменку» должен располагаться от фундамента банного строения, не менее чем на 10 см, и не должен (даже частично) быть с ним перевязан. Зазор между ними в дальнейшем заполняем сухим песком и хорошо утрамбовываем.

Если стены и простенки бани возведены из горючего материала – надо обезопасить участок. Проём для топки и часть находящейся за ней стены, зашейте асбест-картоном, а поверх него разместите лист металла, толщиной не менее 4 мм. Минимальное расстояние до стен, не защищённых асбестом и железным листом, должно составлять 350 мм, а защищённых, порядка 200 мм.

О растворе для фундамента

Можно делать закладку на известковом, цементном или комбинированном растворе.

  • Известковый (пропорции): 1 часть гашеная известь/2 части просеянный песок;
  • Цементный (пропорции): 1 часть цемента/2 части просеянный песок;
  • Комбинированный (известково-цементный): 1 часть цемента/6 частей гашеная известь/просеянный песок в зависимости от марки цемента и жирности извести.
  1. Дно засыпьте чистым (без примесей мусора) песком на ≈ 15 см. Слегка пропитайте его водой и хорошо утрамбуйте;
  2. Поверх насыпьте щебень или битый кирпич на ≈ 20 см и плотно утрамбуйте;
  3. По стенкам вырытого котлована поставьте опалубку так, чтобы она была примерно на 5 см выше уровня грунта.
  4. Выстелите котлован рубероидом или гидроизоляционной плёнкой, так, чтобы она заходила внахлёст на 10-15 см и выходила за края опалубки на 5-10 см;
  5. На дно уложите армированный каркас. Он должен быть металлическим (не полимерным). Обычно пруток не меньше ø 12 мм, с квадратной ячейкой в 10 см;
  6. Залейте бетонным раствором и проткните стяжку несколько раз металлическим прутом (чтобы исключить образование скрытых воздушных полостей), аккуратно разровняйте правилом и проверьте равномерность горизонтального уровня. При необходимости – «выгоняйте» раствором.
  7. Бетон накройте любой плёнкой и периодически увлажняйте, чтобы не было растрескивания от пересыхания;
  8. После того как бетон схватится (≈3-5 дней), демонтируйте опалубку, а края стяжки хорошо замажьте битумной мастикой (гудроном). После её застывания, промежуток между фундаментом и грунтом засыпьте чистым песком и утрамбуйте;
  9. Осталось сделать гидроизоляцию. Для этого используем рубероид. Его расстилают в два слоя, причём второй слой надо уложить с перпендикулярным рисунком полос по отношению к первому. Куски рубероида должны быть внахлёст не менее 10 см и выходить за границы фундамента, на 5 см.

Фундаментные работы внутри помещения – всегда грязный процесс. Поэтому застелите банный пол п/э плёнкой. И лучше армированной. Она прочная и точно выдержит до окончания работ.

Обратите внимание на фото – это неправильный фундамент. Не знаю, как он устроен внутри, но то, что печной фундамент перевязан с основным – недопустимо

«Общая конструкция» сулит проблемы с прочностью и долговечность.

Кладка печи

Печь-каменка с баком для воды

Перед началом делают правильный проект печи для бани своими руками из кирпича, чертежи которой можно взять из интернета. Обязательно делают разрез и пошаговый план каждого ряда. При кладке проверяют прямоугольность, горизонтальность, вертикальность, по инструкции соблюдают правило перевязки элементов.

Ставят печь у стены, где проходят дымовые каналы. Возле наружной стены с окнами отопительный агрегат не выкладывают, чтобы не закрывать поступление света. Подготовка заключается в нанесении разметки на полу, выкапывании ямы под основание печи.

Фундамент

Кирпичная печка отличается массивностью и большим весом, поэтому строят фундамент. Основание заглубляют в почву не меньше 0,5 м, чтобы конструкция не наклонялась и не проседала при увлажнении и замерзании земли.

Размер фундамента больше печи на 10 см с каждой стороны. Между фундаментами печки и несущей стены дома оставляют зазор не менее 5 см, который заделывают песком.

Выбирают бутобетонную или бетонную основу, в сухой почве кладут из керамического кирпича на цементно-песчаном растворе. Поверхность фундамента равняют аналогичным раствором, покрывают рулонной изоляцией в 2–3 слоя на мастике.

Кладка основания

Основание печи

Прокладывают асбестовый лист на растворе из глины, сверху устанавливают металл. Первый ряд кладут насухо, проверяют размеры и расположение швов. После этого кирпичи ставят на раствор, сначала угловые, затем по шнурку — рядовые элементы. Толщина стены (в ¼, ½, 1 кирпич) зависти от конструкции печки.

Подготовка глины

Лучше подходит перемерзлая глина, которая зиму была под открытым небом. Глину предварительно размачивают в дождевой воде, срок — 2–3 суток. Для этого используют ящики из дерева, оббитые внутри железом.

Кладка зольника и топки

Решетка располагается ниже дверцы

Размеры камеры выбирают в зависимости от кубатуры одной загрузки топлива. Топка соединяется с зольником колосниками. Решетку ставят ниже дверки, чтобы не выпадали горящие элементы при открывании.

Топливник делают с наклонными стенками, чтобы зола скатывалась по ним в поддувало. Между металлом и кирпичом делают промежуток 5 мм, чтобы топка не разрушилась при разном расширении материалов.

Кладка ходов каменки и установка бака для воды

Ряды кладут точно по чертежам порядовки, чтобы получить проходимые для дыма ходы. Газы могут пойти внутрь помещения, если не найдут выхода при ошибочном расположении прохода или тупике.

Котел устанавливают в соответствии с конструкцией, при внутреннем варианте используют двухслойную кладку, чтобы повысить теплоотдачу.

Дымоход

Дымоход из сэндвич-трубы

Используют внутренние каналы в стене или монтируют сэндвич-трубы с раструбными соединениями. Первый элемент стыкуют с выходом печного дымохода, остальные крепят хомутами к стенам.

В перекрытии делают отверстие так, чтобы труба не касалась деревянных конструкций. На дымоход надевают гильзу со слоем теплоизоляции. К кровле фиксируют, прикрывая место стыка юбкой из прорезиненного материала.

Штукатурка

Слой наносят толщиной около 15 мм. Перед работой печку протапливают, чтобы ускорить время высыхания. Поверхность смачивают водой, наносят всплошную первый пласт. Дожидаются схватывания, накладывают второй слой. Площадь затирают штукатурной теркой, чтобы выглядела ровной. После высыхания белят известью.

Эпилог

Используя приведенную схему порядовки строительства банной печи, вы можете собственноручно построить желаемую печь, приложив достаточно усилий. Рассмотренный проект создан для общего понятия и структурирования правильной последовательности возведения конструкции. Размеры, внешний вид, конфигурацию вы можете менять на свой вкус и цвет.

Сложить кирпичную печь для бани, дело хлопотное и трудоемкое, требующее привлечения специалистов и финансовых вложений, поэтому прежде чем приступать к кладке печи, необходимо тщательно подобрать наиболее подходящую конструкцию кирпичной печи, чтобы результат затраченных усилий не разочаровал, а сложенная печь имела максимально возможную производительность при экономном расходе топлива. И.В.Кузнецов предложил принципиально новую конструкцию печи, в которой газы проходят не по каналам, а передвигаются в свободном движении из одного колпака в другой, за счет чего значительно повышается КПД кирпичной печи. Читайте руководство по выбору электрической печи для бани на этой странице.

На фото представлены колпаковые печи Кузнецова

Конструктивные элементы печей

ИллюстрацииОписание элементов
Фундамент. Этот конструктивный элемент принимает на себя нагрузку от всего сооружения. То есть, фундамент — это основание, на которое передаётся вес топки, дымохода и прочих массивных и тяжёлых деталей.

Фундамент устраивается непосредственно на грунте и повторяет конструкцию фундамента, на котором строится дом.

Печной фундамент строится отдельно от несущих стен, от основания дома и т.п. Если стена располагается вблизи, при постройке фундамента выдерживается зазор в 3-5 мм.

Зазор нужен для того, чтобы основание под тяжёлым кирпичным сооружением было независимо подвижно относительно элементов в конструкции дома.

Шанцы. Это несколько первых рядов в конструкции печи, начиная от фундамента. Применение шанцев позволяет увеличить отдачу тепла в помещение.

Оптимальный вариант — это 2-3 ряда кирпичной кладки, начиная от фундамента.

Поддувало (зольниковая камера). Этот конструктивный элемент выполняет две функции:

  • Обеспечивает подачу воздуха в топку, что необходимо для создания тяги и для горения.
  • Накапливает золу, которая по мере выгорания топлива, проваливается вниз из топки через колосниковую решетку.

Для того, чтобы поддувало выполняло перечисленные задачи, в нем устанавливается дверца. Открывая дверцу на нужную ширину, можно контролировать тягу. Опять же, через эту дверцу можно извлечь скопившуюся золу.

Инструкция применения поддувала проста — после того, как топливо выгорело, дверцу нужно полностью закрыть. В результате, тёплый воздух останется в топке и не уйдет в дымоход

Топка (топливник). Топка — это камера, предназначенная для сжигания угля, дров или других видов твердого топлива. При постройке топки применяется огнеупорный шамотный кирпич.

Чтобы обезопасить помещение от искр и раскаленных углей, на входе в топку устанавливается топочная дверца.

Традиционная русская печь выполняется с открытой топкой, то есть, в ней не предусмотрена дверца.

В нижней части топки располагается колосниковая решетка. В наиболее отдалённой от дверцы части топки, вверху располагается отверстие (хайло), предназначенное для отведения дыма.

Чтобы при эксплуатации печи, через открытую дверцу топки, не вываливалась зола и раскаленные угли, в нижней части топки, до установки дверцы, уровень немного поднимается, чтобы получилось подобие ступеньки

Дымовые каналы (дымообороты). Эти элементы одновременно отводят дым от топки к дымоходу и отбирают тепло.

Для того, чтобы дым отдал свое тепло, дымовые каналы делаются максимально протяженными. В итоге, температура на входе в канал и на выходе может различаться в разы.

Но устройство дымооборотов планируется таким образом, чтобы эти каналы, время от времени можно было прочистить от скопившейся сажи.

Неправильно спроектированные дымовые каналы — это причина быстрого остывания печи, так как большая часть тепла уходит в дымоход. В ином случае, неправильная конструкция дымовых каналов затрудняет тягу, что также снижает эффективность отопления

Дымоход (дымовая труба). Этот элемент непосредственно связан с дымовыми каналами и предназначен для создания тяги.

  • Тяга создается за счет разницы давления в топке и на выходе из дымохода;
  • Соответственно, чем выше будет труба, тем больше будет тяги.

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Классификация по целевому использованию

  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Прямоточные

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

Канальные

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Особенности порядовок печей из кирпича

Печи нередко служат украшением интерьера, поэтому их облицовывают клинкером, изразцами, плиткой. Диагонали в первом ряду тщательно вымеряют, а в центре дымохода подвешивают отвес, который снимают на последних рядах трубы. Также диагонали контролируют через каждые 4 ряда, а на каждом ряду натягивается при укладке шнур, который проверяется правилом. Вместо цементно-песчаного раствора рекомендуется использовать глину, независимо от типа строящейся печи. Уже готовые сухие растворы существенно экономят время, затрачиваемое на подготовку глины. Чтобы состав быстро не высох, перед укладкой кирпич нужно смочить водой.

Расходов при эксплуатации будет меньше, если внутри конструкции не окажется прямоугольных уступов. С этой целью при создании напуска (уступа) камень примеряют без раствора, очерчивают линию напуска, а лишний материал срезают болгаркой. Внутренние швы при кладке регулярно контролируются, а лишний раствор время от времени удаляется. Трубу после завершения работ прочищают.

Кирпичные печи выкладывают из нескольких материалов:

  • наружной облицовки;
  • кладочного кирпича (основная конструкция);
  • шамот – огнеупорным материалом выкладывают места, подвергающиеся сильному нагреву (топка, под);
  • кирпич с гранями высокой плотности – находятся внутри печи.

Глиняный кирпич нельзя перемешивать с шамотным, а духовые шкафы, варочные панели, прутья и решетки колосников, водяные баки в кладку не вмуровывают – это связано с различными коэффициентами расширения при нагреве. Если металлические элементы жестко вмуровать в кладку, то конструкция в скором времени разрушится.

Виды кирпичных печей

За свою тысячелетнюю историю человечество создало несколько видов печей для бани, которые работают по разным схемам и на основании разных принципов.


При этом даже если у вас кладётся небольшая печь для бани, порядовка её будет индивидуальная. Что же касается наиболее распространённых конструкций, то они следующие:

  • серая печь;
  • чёрная;
  • печь по-белому;
  • каменки, совмещённые с плитой.

Чёрные печки в принципе не имеют дымохода, и дым здесь выходит наружу из помещения через дверь. Они считаются самыми древними и существуют на свете уже не одно столетие. Их плюс – возможность получить большое количество пара при малом количестве топлива. К недостаткам же можно отнести необходимость ожидания полного прогорания топлива в топке.

Серая печь каменка для бани из кирпича, а также порядовка для неё предполагают наличие дымохода. При этом в качестве плюса таких печей можно назвать их высокую экономичность при достаточно быстром прогреве помещения парной. Однако такие печки так же, как и чёрные, требуют от их владельца время на ожидание полного прогорания в них дров.


Наиболее распространёнными же в наше время являются так называемые белые печи, для которых характерно наличие полностью закрытого дымохода, не выпускающего наружу продуктов сгорания. Однако у них также есть свои недостатки, например, они очень долго нагревают баню. Кроме того, белая кирпичная печь каменка для бани и её порядовка сложны в исполнении, и выполнить их под силу далеко не каждому домохозяину.

Что же касается печек с плитами, то в бане они обычно не используются, а выкладываются в подсобных помещениях в том случае, когда оно, например, совмещено с летней кухней. Кроме того, такие печи могут быть возведены в мойке и используются они для нагрева воды необходимой для мытья или стирки белья.


Существуют и необычные схемы, например, печи для бани Кузнецова и порядовки к ним. Автор такой печки заявляет, что КПД его детища превышает 80%, однако, если вы строите баню в первый раз и не имеете достаточного опыта в этой сфере, лучше не рисковать и отдать предпочтение традиционной дровяной каменке.

Ряд за рядом возводим стены

Первый ряд

После укладки фундамента, настает время возводить стены. Первый ряд кладется на битумную прокладку гидроизоляции, которой накрыт фундамент. Сначала возводится стена защиты, главная функция которой – противопожарная. Ее кладут из нарезного кирпича, причем каждый кирпич перед укладкой необходимо смочить водой.Проверьте правильность углов и «порядовку».

Будьте внимательны при замере краев порядовки. Если вы оставите даже незначительные зазоры, в баню будет проникать дым. Идеальная ширина шва кирпичных междурядий составляет 3-5 мм. Чем плотнее материал прилегает друг к другу, тем лучше.

Третий ряд

При кладке 3-го ряда устанавливается дверца поддувала. Укрепляется этот элемент полосами из листа стали или оцинкованной проволокой. Для определения точного местоположения поддувала, нужны чертежи бани. Чтобы вставить крепление дверцы в стену печи, в кирпиче делается углубление.

Четвертый ряд

4-й ряд – это место монтажа колодца, где будет скапливаться зола, и колосника (решетки на воздуховод для очищения от золы отсека для дров).

Пятый ряд

Прежде чем приступить к этому ряду проведите строгий контроль ровности стен, проверьте, все ли углы прямые. Для монтажа колосника в кирпичах создаются углубления с запасом 1 см с каждой стороны на расширение решетки из-за воздействия высоких температур.

Выемку на задней стенке следует закруглить, чтобы создать минимальное сопротивление воздушному потоку при направлении в топку.

Седьмой ряд

На 7-м ряду осуществляется установка топочной дверцы и колосника. Схема монтажа топочной дверцы такая же, как и при монтаже поддувальной.

Остальные ряды

На 14-м ряду монтируются швеллеры – металлические изделия в форме буквы П. В передней части банной печи оставляется место для проема. Туда будет устанавливаться бак для подогрева воды. Емкость для воды монтируется так, чтобы она опиралась на боковые стены печной конструкции и касалась швеллеров.

15-й ряд укладывается так, чтобы половинки кирпичей находились под углом друг к другу. Это позволяет сформировать основание стены разделения.

19-й ряд – уровень, на котором закрепляется дверца, пропускающая в парилку пар. После установки дверцы монтируются металлические полоски, скрепляющие следующие 2 ряда кладки. Они нужны для дополнительного укрепления печной конструкции.

Рамка дверцы для выхода пара закрывается в 21 ряду, после чего устанавливается бак для воды и обкладывается кирпичом для плотного прилегания.

На 23-м ряду каменки устанавливается труба.

Даже если вы планируете класть небольшую кирпичную печь для бани, обязательно проверяйте каждый свой шаг. Рекомендуем вам также посмотреть видео, если что-то в нашей статье покажется вам не совсем понятным.

Если возникли вопросы или комментарии — оставляйте пожалуйста их прямо сейчас!

Популярность кирпичных печей

В отличие от многих способов отопления, печь из кирпича имеет свойство поддерживать в помещении оптимальную влажность воздуха. Все дело в пористой структуре кирпича, который при нагревании выделяет пары влаги, а остывая, вбирает её назад.

Поэтому в домах с кирпичными печами поддерживается оптимальная влажность, значит, такую печь смело можно назвать экологически чистой. Стоить ли говорить о том, что кирпич, глина и другие материалы печи безопасные для здоровья природные материалы.

Благодаря дышащей структуре, в доме с печным отоплением можно чувствовать себя комфортно уже при 18–19 градусах, тогда как с другими видами отопительных приборов 20–22. Это существенная экономия, но не вся. Печь по своей сути всеядна и может работать на всём, что способно сгорать – уголь, дрова, пеллеты и т. д.

Некоторые виды печей, такие как кирпичные печи Кузнецова, сделанные по типу колпака, выдают такие показатели КПД (80–95%), что могут соперничать с самыми экономными булерьянами.

Планировка дома

Изначально план дома должен учитывать печь – можно придумать множество интересных кладок для разных типов конструкций из кирпича. Что нужно учитывать ещё при планировке дома:

  • Для печи на 500 и более кирпичей, со своим дымоходом нужно заложить независимый фундамент, который не должен быть связан с основным фундаментом дома – иметь определённое расстояние от него.
  • Некоторые печи, такие как невысокая большая по ширине варочная плита с отопительным щитком, способным выдерживать от 250 кг/кв. м (согласно требованиям СНиП) можно устанавливать и без фундамента. Нужно только обеспечить теплоизоляцию и укрепить настил пола добавочными лагами.
  • Потолочные балки не должны касаться дымохода, а дымовая труба должна быть выше конька крыши на полметра и более, а расстояние между ними не меньше полутора метров.

Собственно говоря, практически все печки требуют от 1 тыс. до 1,5 тыс. кирпичей, поэтому нужно рассчитывать на отдельный фундамент. Могут быть некоторые исключения по плану фундамента в случае с секционным ленточным фундаментом основного здания.

Допускается найти место в плане такого дома и заложить фундамент печи на пересечении лент – под внутренними стенами. Но до других фрагментов основного фундамента должно быть не меньше, чем 1,2 м.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
