Заземление в частном доме: устройство контура, схема монтажа, материалы и порядок работ

Схема заземления в частном доме

Как правило, электропитание в частных домах осуществляется воздушными линиями с системой заземления TN-C. В такой системе нейтраль источника питания заземлена, а к дому подходят фазный провод L и совмещенный нулевой защитный и рабочий провод PEN.

После того как в доме произведен монтаж собственного контура заземления необходимо произвести его подключение к электроустановкам дома.

Сделать это можно двумя способами:
переделать систему TN-C на систему заземления TN-C-S;
произвести подключение дома к контуру заземления по системе ТТ.

Подключение дома к контуру заземления по системе TN-C-S

Как известно в системе заземления TN-C не предусмотрено отдельного защитного проводника, поэтому в доме переделываем систему TN-C на TN-C-S. Осуществляется это разделением в электрощите совмещенного нулевого рабочего и защитного PEN проводника, на два отдельных, рабочий N и защитный PE.

И так, к вашему дому подходят два питающих провода, фазный L и совмещенный PEN. Чтобы получить в доме трехжильную электропроводку с отдельным фазным, нулевым и защитным проводом необходимо в вводном электрощите дома произвести правильное разделение системы TN-C на TN-C-S.

Для этого установите в щите шину которая металлически связана с щитом, это будет шина заземления РЕ к ней будет подключаться PEN проводник со стороны источника питания. Далее от шины РЕ идет перемычка на шину нулевого рабочего проводника N, шина нулевого рабочего проводника должна быть изолирована от щита. Ну и фазный провод подключаете на отдельную шину, которая тоже изолирована от щита.

После всего этого необходимо соединить электрощит с контуром заземления дома. Это делается с помощью медного многожильного провода, один конец провода соединяете с электрощитом, другой конец крепите к заземляющему проводнику с помощь болта на конце, который для этой цели и был специально приварен.

Подключение дома к контуру заземления по системе TТ

Для такого подключения не нужно проводить ни каких разделений PEN проводника. Фазный провод подключаете к изолированной от щита шине. Совмещенный PEN проводник источника питания подключаете к шине, которая изолирована от щита и в дальнейшем считаете PEN просто нулевым проводом. Затем подключаете корпус щита к контуру заземления дома.

Как видно из схемы, контур заземления дома не имеет никакой электрической связи с PEN проводником. Подключение заземления таким способом имеет несколько преимуществ по сравнению с подключением по системе TN-C-S.

В случае отгорания PEN проводника со стороны источника питания, все потребители будут подключены к вашему заземлению. А это чревато многими негативными последствиями. А так ваше заземление не будет иметь связи с PEN проводником, это гарантирует нулевой потенциал на корпусе ваших электроприборов.

Часто встречается и такое, когда на нулевом проводнике из-за неравномерной нагрузки по фазам (перекос фаз) появляется напряжение, которое может достигать значений от 5 до 40 В. И когда есть связь между нулем сети и защитным проводником, на корпусах вашей техники также может возникать небольшой потенциал. Конечно, при возникновении такой ситуации должно сработать УЗО, но зачем надеяться на УЗО. Лучше и правильнее будет не испытывать судьбу и не доводить до такой ситуации.

Из рассмотренных способов подключения контура заземления дома можно сделать вывод, что система ТТ в частном доме более безопасна по сравнению с системой TN-C-S. Недостатком использования системы заземления ТТ является ее дороговизна. То есть, при применении системы ТТ обязательно должны устанавливаться такие защитные устройства как УЗО, реле напряжения.

Также хотелось отметить, что необязательно делать контур в виде треугольника. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное, чтобы их количество было достаточным для обеспечения минимального сопротивления заземления.

Нормы заземления

Главное требование, предъявляемое к заземляющему устройству – это его сопротивление.

При напряжении питания в системе 380/220В данное сопротивление для частного дома должно быть не более 30 Ом.

Если у вас в доме подключен газовый котел, в целях защиты и предотвращения возможного взрыва котла, газовики предъявляют более жесткие нормативы – не более 10 Ом.

Чем меньше сопротивление заземляющего устройства, тем больше его надежность.

Согласно закону Ома I=U/R. То есть, чем меньше R, тем больше ток КЗ, а значит защитный аппарат сработает обязательно. Но есть здесь и “подводные камни”, о них поговорим чуть дальше.

Достоинства и недостатки многоэлектродного контура заземления

Главными плюсами является невысокая стоимость материалов и то, что основная работа не требует квалификации. Выкопать траншею и забить кувалдой электроды в состоянии любой здоровый человек. Обрезать и заострить арматуру с помощью болгарки уже сложнее, а явным недостатком является необходимость сварки элементов, качественно выполнить которую сможет только сварщик.

Еще одним существенным недостатком такой конструкции является относительная недолговечность сооружения, которая составляет 5 – 15 лет в зависимости от характера грунта и качества изготовления контура. Если дом построен на песчаном грунте, то будут проблемы с достижением нужной величины сопротивления заземления.

В целом этот способ можно охарактеризовать как мало затратный, но долгий и трудоемкий, пригодный не для всех типов грунта. Зато основные работы могут быть проведены самостоятельно, без найма профессиональных строителей, которые, не всегда качественно выполняют свою работу.

Для чего нужно заземление и насколько необходим его монтаж в частном доме

Начнем с того, с чем часто сталкиваются практически все владельцы бытовых приборов – незначительный, но чувствительный удар током от корпуса какого-нибудь устройства в доме. А происходит это от нарушения изоляции и прикосновения токоведущих частей с корпусом прибора.

Рассмотрим другой вариант. Иногда случается, что, открыв водопроводный кран, человек чувствует пощипывание электрического тока от воды. В этом уже виноваты соседи, которые пытаются воровать электричество. Конечно, с более новыми приборами учета такой номер не пройдет, но со старыми вполне получалось. Происходит так по причине того, что недобросовестный потребитель, взяв фазу для прибора от розетки, ноль подключает к водопроводной трубе. В этом случае расход падает в 2 раза.

Человек, ворующий электроэнергию выглядит примерно так
Важная информация! Если потребитель будет уличен в подобном воровстве, то его обязательно ждет административное наказание.

Так вот, возвращаясь к нашей теме – зачем нужно заземление. Именно оно спасет от подобных неприятных ощущений, а порой и от более серьезных поражений электрическим током. Не будем рассматривать его устройство в многоквартирных домах – ведь там смонтирован общий контур. Именно к нему и подключены все жилые помещения. Намного интереснее будет разобраться с заземлением для частного дома, которое можно смонтировать своими руками.

Основная задача понять, как выполнить подобную работу. Тем более, что обычно на дачу увозят старые бытовые приборы, которые и требуют к себе особого внимания. Именно вариант монтажа на подобных участках и будет для нас приоритетным. Но для начала разберем общие понятия и нюансы, которые имеет заземление на даче.

Некоторые считают, что это правильное заземление, но они сильно заблуждаются

Понятия «заземление» и «зануление»: в чем разница между ними

Принципиальное отличие этих понятий таково. Заземление снижает напряжение в поврежденной цепи до минимума, не опасного для человека. Зануление же, при помощи автоматики, отключает питание сети при коротком замыкании. Опасность второго в том, что автоматика может не успеть сработать, и человек получит разряд электрического тока, опасный для здоровья или даже жизни.

В домах, где невозможен монтаж заземляющего контура, иногда используется в этом качестве нулевой провод, но в таком случае необходима установка устройств защитного отключения и автоматов совместно, либо монтаж дифавтоматов. Но чаще всего возможность устройства в частном доме заземления и молниезащиты есть, а значит нужно понять технологию монтажа и функционирования.

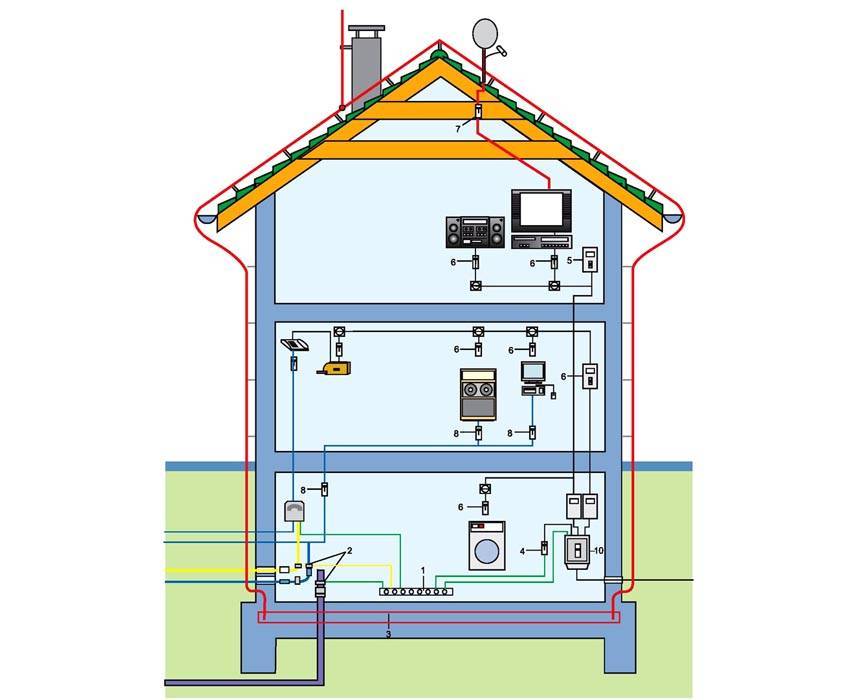

Так выглядит схема заземления защитного, совмещенного с громоотводом
Статья по теме:

УЗО, что это такое и для чего он нужен? Что выбрать УЗО или дифференциальный автомат? Как подключаем устройство к однофазной сети с заземлением и без него? Как правильно выбрать аппарат для защиты дома? Ответы на эти вопросы Вы узнаете из нашего обзоре.

Ведь как работает заземление? Это можно объяснить на примере общеизвестной фразы «где слабее, там и рвется». Говоря иными словами, а именно обращаясь к языку физики, напряжение всегда идет по пути наименьшего сопротивления. Это значит, что разряд электрического тока пойдет по проводнику, уходя в землю, т.к. сопротивление человеческого тела намного выше. При этом, если установлено УЗО, напряжение будет отключено сразу после включения бытового прибора, в то время как без заземления устройство защиты сработает только после прикосновения к нему проводника (человеческого тела).

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, установка УЗО и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

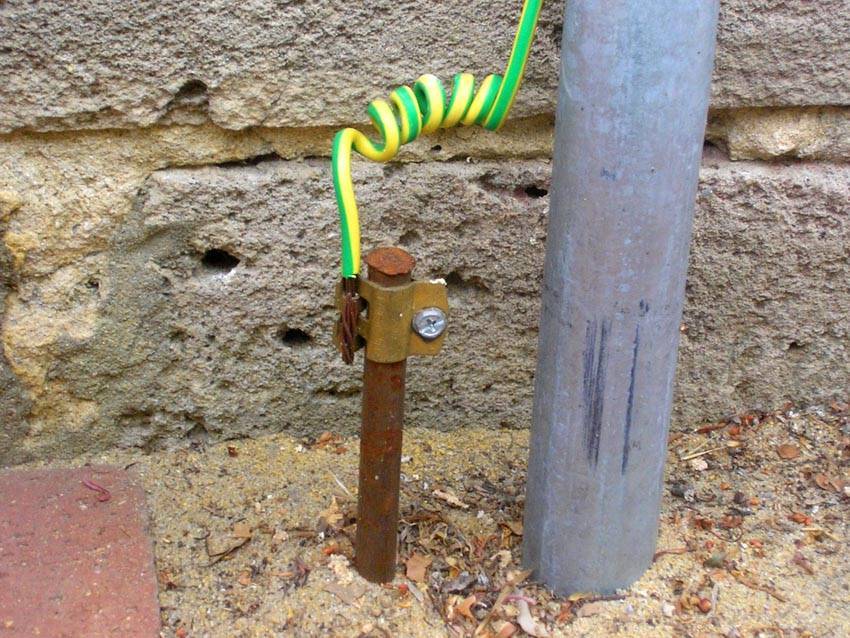

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Подключение к вводному щитку

Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.

Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.

В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.

Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.

Схемы заземления: какую выбрать

Заземляющая система загородного коттеджа зависит от варианта сетевой подводки к ней. Часто используют принцип TN-C. При напряжении 220В сетевое напряжение обеспечивает воздушная двухпроводная линия либо двухжильный кабель. При 380В применяется четырехпроводная линия либо четырехжильный кабель.

TN-C-S

В этом случае PEN-ввод делят на параллельные проводники.

PEN-проводник, размещенный во вводном шкафу, подразделяют на 3 шины:

нейтраль – N;
земля – РЕ;
распределитель на 4 соединения.

Шину N размещают на изоляторах, РЕ соединяют с корпусом вводного шкафа. Друг с другом проводники не контактируют. К распределителю подводят контур. Заземлитель соединяют медной перемычкой сечением от 10 мм² с шиной N.

ТТ

В этом случае шины не расщепляют во вводном щитке, т.к. нейтраль и земля уже разделены в сети. Только проводник РЕ соединяют с заземлителем.

Заземление

Начнем с разбора каждой системы по отдельности.

Так, заземление – это преднамеренное соединение электрической сети, прибора или оборудования со специальной конструкцией, закопанной в землю посредством нулевого проводника.

По сути, это единая система, соединяющая между собой токопроводящие элементы приборов и оборудования (к примеру, их корпусы), подсоединенные к ним провода, и штыри, закопанные в землю (контур).

Благодаря высокому сопротивлению контура при касании фазного провода на корпус в случае пробоя, большая часть напряжения уходит в землю, и хоть потенциал все же будет оставаться на корпусе, но его значение будет значительно сниженным и неопасным для человека.

Международный стандарт, разработанный МЭК, включает в себя несколько систем заземления, различия между которыми сводится к разным видам заземления источника питания (генератора или трансформаторной подстанции), и заземления открытых участков сети, приборов.

В стандарт входит три системы – TN, TT и IT.

Первая буква индекса указывает на тип заземления источника (T – «земля), получается, что в первых двух системах трансформаторная подстанция подключается к заземляющему контуру.

Что касается третьей (IT), то у нее источник питания заизолирован, либо же подключен к прибору, обеспечивающему высокое сопротивление (I – изоляция).

Вторая буква индекса указывает на тип заземления открытых участков сети. В системе TN (N — нейтраль) эти участки соединены с нейтральным проводником источника, подключенного к заземляющему контуру (глухое заземление нейтрали).

Для соединения оборудования и приборов используются рабочий (N) и защитный (PE) нулевые проводники.

Что касается двух других систем – TT и IT, то второй буквенный индекс указывает на то, что открытые участки сети, оборудование и приборы заземляются своим отдельным контуром.

Как правильно скручивать провода

В свою очередь система TN делится на подсистемы, их три – TN-C, TN-S, TN-C-S.

Различия между ними сводятся к использованию разных защитных проводников, которыми потребители соединяются с нейтралью источника.

В подсистеме TN-C используется объединенный проводник (PEN), совмещающий в себе и рабочий, и защитный «нуль». Эта подсистема является уже устаревшей, поэтому при укладке новых электросетей она не используется.

Подсистема TN-S отличается тем, что у нее рабочий и защитный «нули» — это разные проводники. То есть, к нейтрали подключается N-проводник, а к заземляющему контуру – PE-проводник, хоть они совмещены на источнике питания.

Третья подсистема – TN-C-S является промежуточным звеном между первыми двумя подсистемами. У нее от нейтрали отходит PEN-проводник, то есть нулевые проводники объединены, но на определенном участке сети они разделяются и к потребителям подходит отдельно рабочий и защитный «нули». После разделения защитный «нуль» дополнительно заземляется.

Более подробно о системах заземления, их достоинствах и недостатках можно почитать здесь https://elektrikexpert.ru/sistemy-zazemlenij.html.

Требования, выдвигаемые заземлению достаточно серьезные. Ведь оно должно обеспечить отвод опасного напряжения с прибора или оборудования в случае пробоя.

Заземление в обязательном порядке делается для сетей, в которых напряжение выше 42 В переменного тока или 110 В – постоянного тока.

Поэтому при проектировании должны правильно подбираться части сети и оборудования, которые подлежат обязательному заземлению, осуществляться контроль за тем, чтобы заземляющая цепь нигде не прерывалась.

Серьезно подходят и к выбору проводников, их сечение должно обеспечивать соответствующую пропускную способность.

Все требования, которые выдвигаются системам заземления прописаны в ПУЭ (Правила устройства электроустановок).

Здесь можно подробнее узнать, как сделать заземление в частном доме.

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.
Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.
От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур 60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.

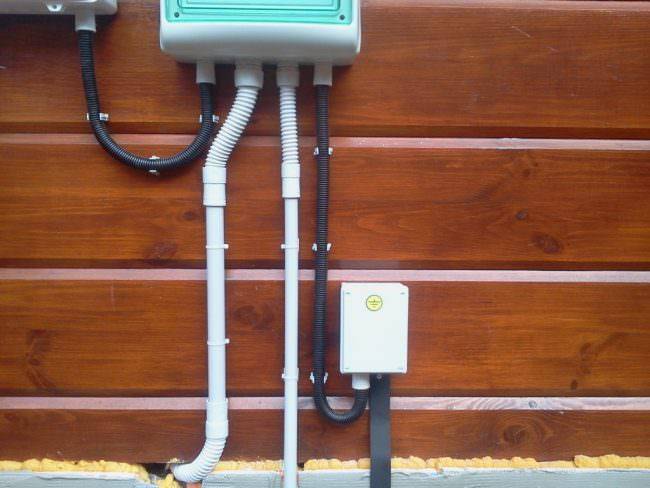

Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Расчет заземления, формулы и примеры

Даже если процесс сборки покажется несложным, трудности могут возникнуть при расчетах. Главное требование – чтобы проводники выдерживали скачок напряжения, а электроды обладали достаточными параметрами, чтобы беспрепятственно «передать» тог грунту. Хорошо, когда есть сосед, который уже делал подобные работы и имел возможность проверить эффективность системы в деле. В противном случае придется все делать самому.

Сопротивление грунта

Для каждого стержня используется следующая формула:

Здесь:

ρ экв — эквивалент удельному сопротивлению однородных грунтов (определяется по таблице для конкретных типов почв);
L — длина электрода (м);
d — диаметр прута (м);
T — расстояние от середины штыря до поверхности (м).

Тип грунта	Удельное сопротивление почвы (эквивалент), Ом*м
Торфяной	20
Черноземный	50
Глинистый	60
Супесь	150
Песчаная (залегание грунтовых вод до 5 м)	500
Песчаная (залегание грунтовых вод более 5м)	1000

Размеры и расстояния для заземляющих электродов

Для этого необходимо знать допустимое общие сопротивления контуров (для сети 127-220 В – 60 Ом, для 380 В – 15 Ом). Величина климатического коэффициента берется из таблицы ниже.

Вид электрода, тип размещения	Климатическая зона
Первая	Вторая	Третья	Четвертая
Стержень, расположенный вертикально	1,8 / 2,0	1,5 / 1,8	1,4 / 1,6	1,2 / 1,4
Полоса, лежащая горизонтально	4,5 / 7	3,5 / 4,5	2,0 /2,5	1,5

Теперь необходимо взять сопротивление грунта, которое рассчитывается по формуле из предыдущего раздела статьи. Его умножают на климатический коэффициент. Полученную величину делят на общее сопротивление контура (смотрите выше). Результат и будет количеством электродов. При необходимости округляют в большую сторону.

https://youtube.com/watch?v=UU4RLuuVd4E

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
гаечные глючи для болтов с гайками М12 или М14;
штыковая и подборная лопаты для рытья и закапывания траншей;
кувалда для вбивания электродов в землю;
перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
Болт М12 (М14) с 2 шайбами и 2-я гайками.
Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Блиц-советы

Отнеситесь очень ответственно к выбору конструкции заземлителя и качеству работ. Переделывать или ремонтировать контур гораздо утомительнее и более трудоемко, чем сделать новый.
Если на конец вертикального уголка наварить утолщение и заточить, то такой электрод будет легче вбивать в землю.
Чем тяжелее кувалда, тем труднее махать, но легче забивать. Наиболее распространенный вес кувалды 6 – 8 кг.
Электроды контура легче забивать, если они расположены строго вертикально.
Убедитесь, что арматура приварена между собой по контуру соприкосновения, а не «прихвачена» за уголки. Это обеспечит надежный и долговременный электрический контакт.
Не забудьте тщательно обработать места сварки антикоррозийным составом. Но только сами места!
Не допускается заменять сварные соединения резьбовыми! Со временем электрический контакт в таких соединениях обязательно нарушится, и контур потеряет свои заземляющие свойства.
Траншею надо заполнять той же землей, что в ней была, хорошо ее утрамбовав. Крупные камни надо выбросить. Нельзя заполнять траншею строительным мусором и обломками кирпича, это ухудшит электрические свойства почвы.
Регулярно проверяйте состояние проводки во всех местах соединений проводов с клеммами.
Следите за температурой вилок и розеток. Если они нагреваются, то это значит, что где-то образовался плохой контакт. Его надо обязательно найти и поджать.
Провод от контура заземления должен соединяться с нейтралью только один раз — во вводном щитке. Больше ни в каком другом месте они соприкасаться не должны.
Помните, что заземление обеспечивает надежную защиту только вместе с устройством защитного отключения (УЗО).
Если возник вопрос – читайте ПУЭ (Правила устройства электроустановок) или проконсультируйтесь у грамотного электрика.

Заземление в частном доме

Делать заземления требуется не только в частном доме, но и во всех постройках на участке. Оно во многом бессмысленно лишь в бане или веранде, где есть только освещение. В остальном – любой электрический инструмент или бытовой прибор (стиральная машинка, плита и т.п.) может стать источником поражения током. И провод «на землю» как раз предназначен для предотвращения этого.

Принцип работы заземления

Следует разделять защитное (PE) и функциональное рабочее (FE) заземление. По зданию проводами они идут раздельными контурами и нигде не соприкасаются между собой. Первое делается с целью повышения электробезопасности и является обязательным в частных домах. Второе предназначено для правильной работы электроустановок с трансформаторами или электродвигателями и в коттеджах обустраивается редко.

Зачем несколько заземлителей?

Земля является проводником нелинейным. Значит одним заземлителем обойтись не получится. Земельное сопротивление зависимо от приложенного напряжения и размера контактной площади с заземлителем. Поэтому площади одного заземлителя просто не хватит, чтобы обеспечить надежную защиту. А вот уже между двумя заземлителями, которые разнесены на 1 или 2 метра, возникает потенциальная поверхность, и эффективная площадь контакта в разы возрастает.

Правда, слишком далеко разносить заземлители нельзя — потенциальная поверхность попросту разорвется. И в результате в распоряжении пользователя окажутся только 2 отдельных заземлителя.

Важно

Оптимальное расстояние между парой заземлителей в рыхлом грунте равно 1,2 м.

Как сделать заземление 220 В в частном доме своими руками

Иллюстрация	Выполняемое действие
	Устройство контура заземления частного дома своими руками начинается с траншеи под будущий контур. Оптимальной длиной стороны треугольника является 3 м, но многие не обращают на это внимания. После полного устройства контура можно будет добавить штыри, если сопротивление нас не устроит.
	По углам треугольника, глубиной около полуметра пробуриваем скважины. Глубокими они не получатся, однако немного помогут забить электроды в грунт.
	Для скважин можно воспользоваться ручным или бензиновым ямобуром.
	В нашем случае используется в качестве штыря стальной уголок, который нужно предварительно заточить. Это легко сделать посредством болгарки с отрезным диском по металлу.
	Теперь нужно опустить электрод в скважину и забить в грунт то, что не зашло.
	Из трехметрового уголка у нас осталось лишь 15÷20 см. Скважину забиваем глиноземом и можно переходить к установке шин.
	Шины крепятся к электродам только при помощи сварки. Болтовые соединения не подойдут – они не дают нужной плотности.
	Закончив приваривать шины к штырям, прокрашиваем соединительные швы. Сам контур красить нельзя, но сварочные швы подвержены коррозии, что может привести в негодность все заземляющее устройство за пару лет.
	Далее приваривается шина заземления, идущая к дому. Длина определяется расстоянием до строения плюс высота фундамента.
	Крепим ее к фундаменту на простые дюбель-гвозди с алюминиевыми пробками.
	Просверлив в верхней части два отверстия, плотно прикручиваем болты, к которым фиксируется заземляющий кабель, идущий в дом.
	Последний шаг – покраска той части шины, которая находится над грунтом. Закрываются и болты. Т.к. они протянуты, крутить их будет не нужно, а краска убережет от внешних погодных явлений. Монтаж контура заземления окончен.
