Что такое подрозетник и для чего он нужен

Описание процесса установки

Перед тем как сделать розетку в гипсокартоне, необходимо разметить её будущее расположение.

Далее, в зависимости от вида устройства, процесс установки будет немного различаться.

Установка накладной розетки

Для установки внахлёст, крепление к гипсокартону производится при помощи специальных дюбелей, которые называются «бабочка». Благодаря своей конструкции, они устанавливаются в предварительно подготовленное отверстие диаметром 10 мм и в момент закручивания самореза, пластиковый корпус дюбеля сжимается и образует со внутренней стороны ГКЛ упор большой площади, надежно прижимающий дюбель и то, что на него закреплено, к стене.

Главное при установке внахлест, это установить дюбеля именно в том месте, где будут располагаться саморезы крепления выходящие из корпуса. Для этого разбираем элемент, прижимаем его корпус и там, где его необходимо закрепить, карандашом делаем отметки. Позже на этом месте будут располагаться дюбеля.

После разметки при помощи шуруповерта или дрели просверливаем два отверстия диаметром 10 мм и вставляем в них дюбеля. На следующем этапе электрическую проводку необходимо зачистить и подключить в разъем розетки, после чего корпус закрепить при помощи саморезов и дюбелей к стене. Установка внахлест закончена.

Установка блока розеток

Теперь рассмотрим, как установить розетку в гипсокартоне, точнее розетки в гипсокартоне, если их необходимо несколько. С установкой накладных элементов все понятно, они ставятся рядом друг с другом и подключаются параллельно, а как быть с утопленными вариантами.

Для установки нескольких розеток утопленного вида, применяется методика монтажа с применением блока подрозетников, который собирается при помощи нескольких подрозетников и специальных перемычек, через которые проходит электрический провод для подключения.

Важным этапом является разметка. Для этого при помощи карандаша и строительного уровня, в месте где планируется установка блока, проводится горизонтальная линия, на которой через каждые 71 мм делается отметка. Эти отметки обозначают расстояние между центрами подрозетников в блоке.

Далее шуруповертом или дрелью с коронкой по гипсокартону на 68 мм, просверливаем необходимое количество отверстий под установку подрозетников. Необходимо два, сверлим два, нужно больше делаем больше, это уже на ваше усмотрение.

На следующем этапе, при помощи канцелярского ножа или пилки по гипсокартону удаляем перемычки между отверстиями.

Теперь нужно удалить в пластиковых подрозетниках технологические заглушки, чтобы они не мешали соединить конструкцию вместе и пропустить через неё проводку. После сборки единого блока, электрический провод запускается внутрь, а сам блок устанавливается на место и закрепляется путем затягивания шурупов.

На последнем этапе, подключают розетки и установив их внутрь подрозетников, фиксируют саморезами.

Установка одиночной, утопленной розетки

Одиночная утопленная розетка в гипсокартоне смотрится гораздо красивее, чем громоздкая и сильно выделяющаяся накладная, именно по этой причине в большинстве жилых домов устанавливаются утопленные элементы.

Технология и серкеты как штукатурить гипсокартон под обои

Как и в предыдущем варианте, начинать необходимо с разметки. Ранее мы упоминали, что такой тип изделий монтируется в специальные коробки, диаметром 68 мм. Таким образом, при разметке необходимо обозначить только центральную точку, в которое в дальнейшем устанавливается центрирующее сверло коронки для сверления гипсокартона.

Следующий этап, это установка коробки — подрозетника в подготовленное место

Важно не забыть продеть электрический провод через отверстия ,специально предназначенные для этого. Затем коробка вставляется в посадочное отверстие и винты её креплений затягиваются, таким образом плотно прижимают подрозетник к гипсокартонному основанию

Затянув винты, нужно обязательно проверить как подрозетник сел и надежно ли он закреплен.

Далее производится подключение электрической проводки на контакты, после чего изделие устанавливается в подрозетник и надежно фиксируется крепежными саморезами.

Виды подрозетников для открытого монтажа

Подготовка квадратного подрозетника к установке Наружное изделие или подрозетник накладной применяется при обустройстве открытой электропроводки, что и определяет его конструктивные особенности.

Основные отличия изделий открытого типа проявляются в форме, придаваемой им при производстве.

Согласно этому признаку все известные образцы подрозетников во внешнем исполнении подразделяются на следующие виды:

  • прямоугольные заготовки для крепления розеток;
  • квадратные подрозетники;
  • овальные (круглые) изделия, обычно используемые для установки одиночных образцов.

Прямоугольный металлический сдвоенный подрозетник

Стандартный подрозетник прямоугольный может иметь одно, два, три и более одиночных «посадочных» мест. Профессионалы такие изделия называют многоместными.

Для монтажа нескольких розеток допускается применять так называемые «модульные» подрозетники, на основе которых при желании набирается произвольное количество мест. С помощью комплекта из нескольких модулей легко получаются подрозетники на 4 точки, например.

К типовым (стандартным) характеристикам таких изделий традиционно относят:

  • габаритные размеры;
  • заданную толщину;
  • диаметр (для круглых заготовок).

Выбираем коробки под розетки правильно

Короба, предназначенные для размещения розеток и подобных им устройств, подразделяются на несколько разновидностей. Подобная классификация необходима для их грамотной установки с последующим осуществлением перечисленных выше предназначений.

Существует целый ряд параметров классификации, среди которых следует выделить несколько основных.

По типу устанавливаемой поверхности

Подрозетники бывают необходимы для установки в различных помещениях, выполненных из разных материалов. Это может быть кирпич, бетон, пеноблоки или газобетон.

По данному параметру их конструкция может некоторым образом отличаться. К примеру, коробка для монтажа в гипсокартоне имеет дополнительные лапки для надежного крепежа.

По материалу изготовления

Подрозетники бывают пластиковыми или металлическими. Для установки коробки обычно используют первый вариант, имеющий большой ассортимент моделей и форм:

  1. Круглые — получили широкое распространение. Под них легко сделать отверстие в стенке и подобрать необходимые группы приспособлений для монтажа.
  2. Овальные — отличаются наличием большого количества места, что позволяет сделать запас провода, необходимого для монтирования устройств и процесса расключения. При необходимости можно приобрести короба, способные вместить до 5-ти механизмов.
  3. Квадратные — имеют большой запас места для проводов и позволяют осуществить установку элементов диммеров, «умного дома» и ряда других устройств. Способны поместить до 4-х механизмов.

Металлические подрозетники не получили широкого распространения, поскольку являются проводниками электрического тока. Но это вариант выбора в домах, выполненных из дерева.

По количеству розеток

Востребованностью пользуются коробки одинарные, предназначенные для монтажа единичных розеток. Но набирают популярность и короба для размещения 2, 3 и 4-х розеток. Расстояние (межосевое) в таких подрозетниках составляет 71 мм в соответствии со стандартами.

Принято подразделять коробки и по размерам — внутреннему диаметру и глубине (40 – 60 мм). Дополнительно существует диаметр установки (60, 64 и 68 мм). Оптимальным вариантом выбора выступает подрозетник, имеющий диаметр 68 мм и глубину 42 мм. При необходимости выполнения разводки без коробок распределения подойдет глубина в 60 мм.

Установка подрозетника

Далее берем подрозетник и вставляем его в отверстие. Не забывайте, что края изделия должны быть в один уровень со стеной или утоплены в стену, а отверстия под провода должны быть подготовлены к прокладке, либо провод уже должен быть заведен. Для закрепления лучше всего использовать алебастр. Для тех, у кого нет опыта, лучше алебастровый раствор разбавить штукатуркой или цементом для увеличения времени затвердевания, что позволит более равномерно установить изделие в стене и скорректировать положение в случае небольшой погрешности.

Далее нужно заделать раствором пространство за изделием и по бокам. Устанавливаем изделие, после чего добавляем раствор и широким шпателем выравниваем со стеной и убираем лишний раствор. Во время затвердевания раствора можно использовать разные подпорки, рейки, но, так как алебастр быстро застывает, лучше просто придержать рукой до более менее зацепления, после чего отпускаем и ждем окончания затвердевания.

Приобрести подрозетники можно на любом строительном рынке или магазине.

Как выбрать установочную коробку

При покупке подрозетника нужно обращать внимание на такие его параметры:

Назначение: в какую стену будут ставиться розетки (в бетон, кирпич, гипсокартон, деревянные щиты и др.).
Глубина. Особенно актуален этот параметр, если мастер предполагает ставить две параллельные розетки на одной стене с двух её сторон

Здесь стоит обратить внимание на неглубокие стаканы по 25 мм.
Форма. Самой востребованной считается круглая

Если мастер имеет дело с нестандартными точками питания, есть резон примениться к квадратным коробкам.
Тип блочных подрозетников, способ их соединения в одну панель. Иногда подрозетники соединяют специально докупаемыми коннекторами. Но хорошо, если товар уже имеет специальные слоты для крепления.
Толщина стенок изделия. Чем она больше, тем менее подвержена плавлению и горению деталь. На рынке представлены разновидности стаканов по этому параметру от 2 до 4 мм.

Пластиковый подрозетник для электрической розетки размер подрозетника

Если в помещении планируется замена или установка электророзеток, то среди прочих деталей обязательно должен присутствовать и подрозетник. Правда, никто, кроме электрика во время установки, его не увидит, ведь подрозетник – это всего лишь основание, так сказать, «гнездо», невидимая, но очень важная часть любой розетки. Кроме того, их используют при монтаже выключателей, различных датчиков, регуляторов освещения, реле для теплого пола и прочего.

Видимо, поэтому существует и более официальное название подрозетника – монтажная, или установочная коробка. По сути, это одно и то же, хотя некоторые различают эти понятия, считая, что подрозетники предназначаются для скрытой установки, а монтажные коробки – для открытой. На деле же разницы нет.Итак, подрозетник/монтажная коробка представляет собой небольшую ёмкость, которую размещают в подготовленное для розетки углубление в стене, а уже затем монтируют саму розетку. На корпусе подрозетника есть отверстия под входящие провода, обычно на дне, и различные приспособления для крепления розетки. Чаще всего, из-за своей универсальности, применяются круглые, похожие на стаканчик, подрозетники, но они также могут быть квадратной, прямоугольной или овальной формы.Также эти детали производятся разных размеров, разной глубины и могут отличаться способом установки. Так, ширина подрозетников в основном 60мм или 75мм, а глубина от 25мм и больше, и подбирается в зависимости от потребности. По способу же установки различают изделия для монтажа в кирпичных и бетонных стенах, в стенах из гипсокартона, а также поверх стен.

Какой подрозетник выбрать размер подрозетника

Материалом для изготовления подрозетников в основном служит пластик, а также металл. Пластиковые изделия дешевле, металлические дольше служат и надёжнее. Если пластик некачественный, то розеточные распорки, которыми она фиксируется в корпусе подрозетника, могут повредить его стенки и даже прорвать их. В результате розетка может выпасть, что опасно для здоровья и жизни человека, а особенно детей. Поэтому качеству установочных коробок нужно уделять достаточно внимания.Устанавливая подрозетник в сплошную стену, отверстие для него нужно сделать чуть шире и глубже, собственного размера – так, чтобы он не слишком провалился внутрь, но и не выступал над поверхностью стены. Боковые выступы на корпусе подрозетника должны располагаться по горизонтали, намеченной строительным уровнем. Для фиксации обычно применяется строительная гипсовая смесь или алебастр, которые быстро твердеют. Поэтому работать при установке розеток нужно без особого промедления.

Монтаж подрозетника в стену размер подрозетника

Отверстие сбрызгивают водой, закладывают в него некоторое количество смеси и вставляют подрозетник с протянутым в него кабелем. Край подрозетника должен быть вровень со стеной. По бокам также закладывают смесь. После затвердевания излишки достаточно легко убрать. Если установка производится в тонкой стене, то для улучшения звукоизоляции можно к подрозетнику прикрепить небольшой кусочек соответствующего материала.На стенах из гипсокартона и подобных им установочные коробки фиксируются при помощи регулируемых лапок с винтами.Кроме всего прочего, подрозетник может применяться и как распределительная коробка (распаечная), если использовать крышку и клеммники.

Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

Виды подрозетников

На сегодняшний день материалом для изготовления подрозетников в большинстве случаев служит пластмасса (полипропилен). В сравнении с металлическими коробками, которые активно применялись при прокладке электропроводки домов старой постройки, новые модели обладают рядом существенных преимуществ. К главным из них относятся:

  1. Стойкость к воздействию коррозии.
  2. Удобство в эксплуатации.
  3. Диэлектрические свойства.
  4. Надежное удержание раздвижных лапок розетки.

Различают следующие типы подрозетников:

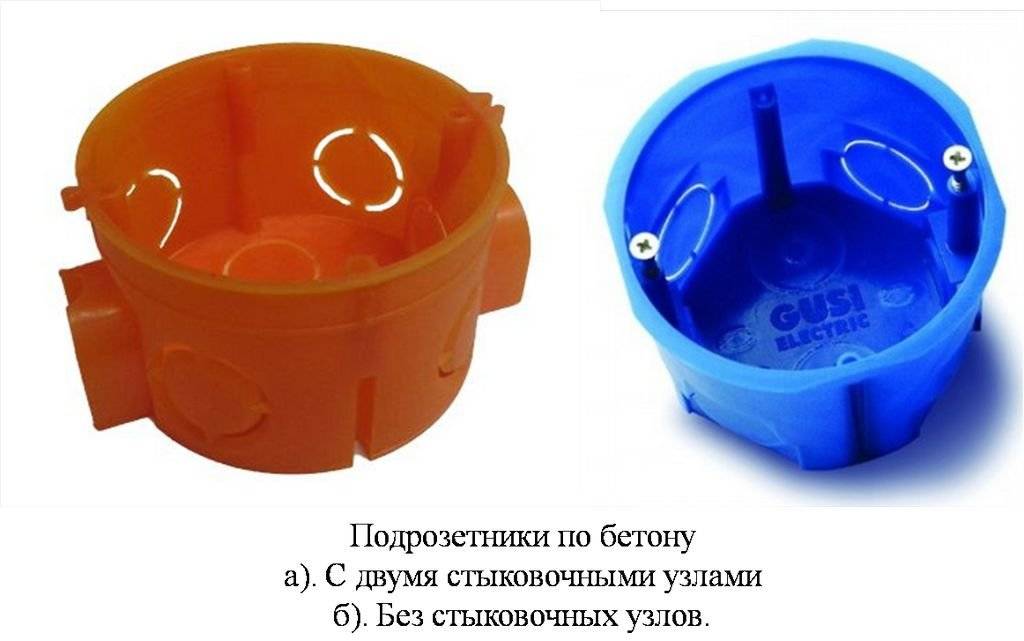

Подрозетники по бетону. Закрепляются в стене при помощи алебастра или гипсового раствора. Размеры таких изделий стандартны. Их внешний диаметр составляет 68 мм, межосевое расстояние – 71 мм, длина корпуса варьируется в пределах от 25 до 80 мм, при этом наиболее востребованными моделями являются подрозетники глубиной 40 или 45 мм. Такой размер отлично подходит для установки большинства розеток и выключателей, при этом существует возможность удобного расположения за рабочей частью устройства петли из провода, длина которого достаточна для выполнения работ по замене или ремонту розетки или выключателя.

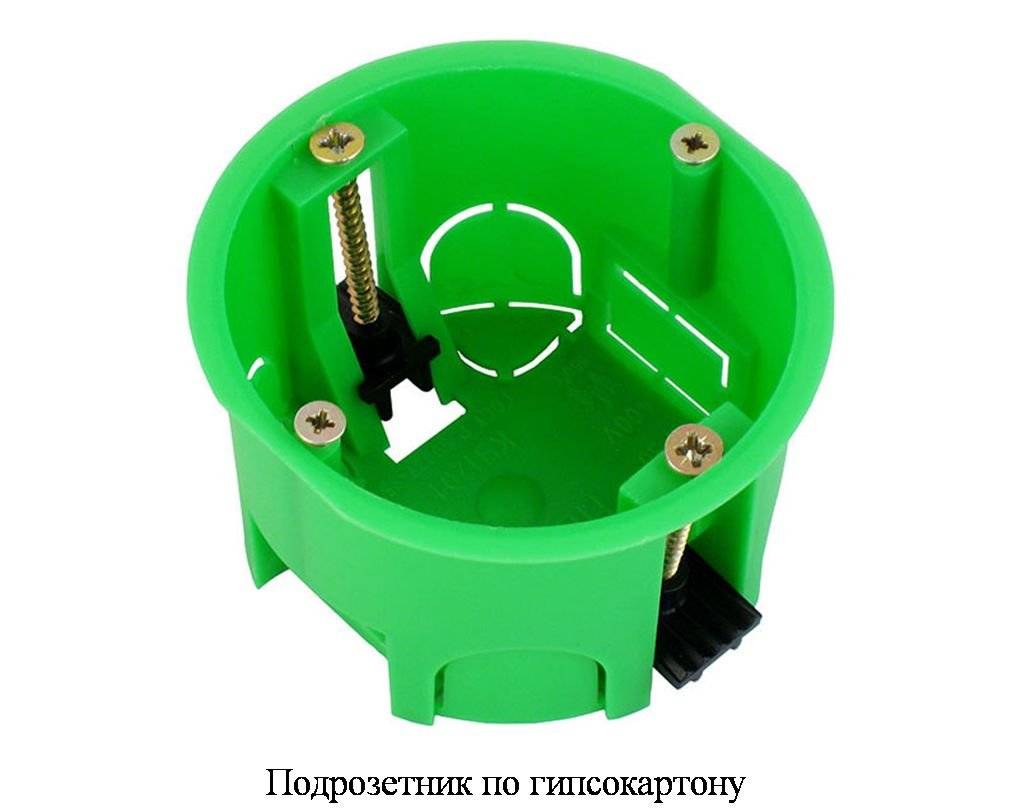

Подрозетники для гипсокартона. Для крепления таких изделий используются распорные лапки. При необходимости установки нескольких розеток или выключателей в гипсокартонной стене применяются специальные блоки, состоящие из необходимого количества подрозетников.

Установка розетки

После окончательного затвердевания раствора, можно приступить к монтажу электроточки. Для этого потребуется очистить провода от первого слоя изоляции и вставить их в отверстия, предназначенные для проводов. Далее очищаем небольшой конец провода до металла, засовываем его в соответствующие отверстия в розетке, и закрепляем его болтом или зажимом.

После этого аккуратно вставляем розетку в подрозетник, затягиваем распорочные болты и закрепляем шурупами по краям сами розетки, что позволяет ей более качественно держаться в стене, после чего сверху устанавливаем крышку. На этом установка окончена, можно проверять работоспособность. Мы выполняем весь комплекс ремонтных работ в Санкт-Петербурге. Подробности и цены тут Оставьте заявку на Как выбрать и установить подрозетник самостоятельно:

Установка в кафель

При установке в кафель любых розеток и выключателей ничего не меняется. Подрозетник обычно устанавливают до
укладки плитки, потом лишь прорезают в кафеле круглое отверстие. Для прикручивания понадобятся саморезы,
немного длиннее чем обычно.

Для гармоничного расположения установочных изделий в кафеле, следует тщательно выверить выводы
концов проводки с учетом размеров и геометрии плитки. Самый простой вариант – расположить их посередине
кафеля. Но когда плиточки маленькие, а особенно со скошенными гранями как на фото, самый актуальный вариант –
расположить центра подрозетников в швах. Установка конечных изделий производится после расшивки швов.

Советы

Необходимо учитывать следующие рекомендации:

  • Коробка крепится с обязательным учетом расположения профилей. Для этого предварительно составляется схема, согласно которой выполняется вся разводка. Если произошло попадание на стойку, то она подрезается электрическим лобзиком.

    Врезать розетки и выключатели в места, где проходят металлические профили, крайне не желательно, так как нарушается целостность несущего каркаса

  • При установке плит ГКЛ на клей прокладка кабеля осуществляется по штробам, вырезаемым в поверхности, а место для подрозетника выдалбливается.
  • Если требуется собрать блок, то от центра первого модуля отступают 71 мм.
  • Чтобы центрирующее сверло коронки сразу встало на свое место, точку предварительно намечают шилом.
  • Скрыть отверстия в розетках можно при помощи заглушек. Это также обеспечит безопасность, если есть малолетние дети. Некоторые современные варианты позволяют выполнять подключение без вынимания детали.

Если составить план и разместить проводку по схеме, то можно избежать не только ошибок, но и постоянных проверок стены индикатором при навешивании предметов интерьера.

Также рекомендуем посмотреть ВИДЕО:

Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Розетка – это не только обязательный функциональный элемент электропроводки, служащий для подключения электробытовых приборов, но также и значимая деталь интерьера.

Безотказная работа розетки, а также ее аккуратный внешний вид в немалой степени зависят от того, насколько грамотно выполнена установка, не так ли? Чтобы сделать правильный монтаж, необходимо учесть ряд нюансов, которые присутствуют в этой работе, один из которых – правильная установка подрозетников.

Вы никогда не занимались монтажом подрозетника и боитесь наделать ошибок? Мы поможем разобраться со всеми особенностями – в статье подробно рассмотрены разновидности установочных коробок и тонкости установки каждого из них.

Также уделено внимание монтажу подрозетников в часто встречаемые типы оснований – бетон, гипсокартон, стену, облицованную плиткой. Материал дополнен наглядными фото и полезными видеосюжетами

Монтаж в бетонные и кирпичные стены

Для установки в бетон или кирпич изделия подбираются по нескольким критериям:

  • диаметр с внешней части — нужно замерить расстояние между деталями, максимально удаленными друг от друга;
  • диаметр внутри — ориентируются на габариты, которые имеет розетка (60-68 мм);
  • глубина монтажа — зависит от того, насколько толстый бетонный материал и возможности штробления;
  • внутренняя глубина — на рынке присутствуют модели 25-80 мм в глубину, стандартная глубина составляет 40-45 мм.

Установка в бетонную стену

Установка подрозетников в бетонную стену

Процесс монтажа в бетонные поверхности выполняется так:

  1. Коронкой или буром 68-72 мм в диаметре просверливается отверстие на глубину 50 мм с учетом скоса для провода.
  2. Из коронки вытаскивается центрирующее сверло и выбивается бетон из ниши.
  3. Остатки бетона удаляются зубилом.
  4. Убирается мусор и пыль при помощи пылесоса.
  5. Готовится смесь на основе 2 частей шпатлевки и 3 частей гипса. Такие пропорции продлят время застывания раствора с 5 до 10-20 минут.
  6. Ниша увлажняется из опрыскивателя для лучшего прилипания смеси.
  7. Подготавливаются монтажные короба. Блочные собираются в мультибокс, а затем срезается заглушка для кабеля.
  8. Раствор закладывается в нишу. На него помещается подрзетник.
  9. Излишки состава убираются шпателем, а после высыхания зачищаются.

Края подрозетника должны быть вровень со стеной.

Сборка мультибокса в кирпичной стене

При наличии нескольких розеток обустраивается блок из 2-4 подрозетников. Отверстия штробят по аналогии для одинарного коробка. Объединительные каналы проделывают болгаркой. Для состыковки элементов применяют установочный боковой крепеж. Ровность деталей тщательно проверяют уровнем.

Мебельное наполнение в гостиную

Прежде чем приобрести мебель в гостиную комнату, следует определить, для каких целей она необходима:

  1. Для размещения и хранения вещей.
  2. Для приема гостей.

Стандартным вариантом интерьера гостиной является наличие:

  • Шкафа.
  • Кресла.
  • Дивана или софы.
  • Журнального столика.
  • Витрины.
  • Обеденного стола (если позволяет свободное пространство).

Самым главным атрибутом гостиной является место для отдыха – диван. Многих волнует вопрос: «Как выбрать диван в гостиную, чтобы он был и красивым и удобным и функциональным».

В первую очередь нужно определиться с размером данного предмета интерьера, поскольку если площадь комнаты ограничена, большое изделие будет не уместным

При выборе дивана следует обращать внимание на несколько деталей:

  • Форму (прямой, угловой, П-образный).
  • Степень жесткости (мягкий, средне жесткий, жесткий).
  • Качество каркаса и обивки.
  • Материалы изготовления.
  • Стиль выполнения.

Для малогабаритных квартир дизайнеры советуют выбирать классическую или угловую форму дивана, поскольку таким образом можно заметно сэкономить пространство.Степень жесткости необходимо выбирать самостоятельно, кому как нравится.

Материалы изготовления предпочтительней натуральные, поскольку они более прочные и безопасные для здоровья. Стиль исполнения подбирают в соответствии с основным стилем гостиной.

Монтаж коробки в бетонные и кирпичные стены


Установка коробки в бетонную стену Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Детали выбора подрозетника

Современные технологии позволяют разобраться с прокладкой электрических кабелей быстро и эффективно, понятные инструкции минимизируют возможные затруднения, но при этом рекомендуется быть осведомленным о базисных особенностях монтажа.

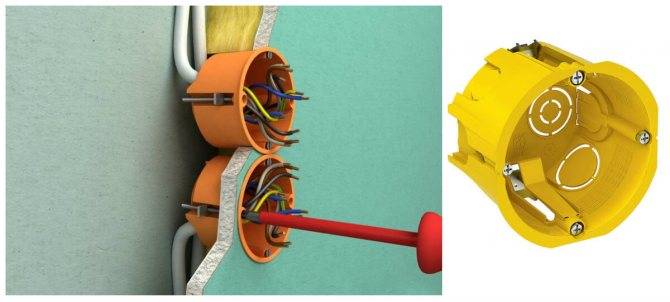

Подрозетник под гипсокартон представляет собой прокладку между розеткой и стеной, позволяет устойчиво зафиксировать электроразъем. Он требуется перед тем, как установить розетку в гипсокартон. Без него крепление со временем будет расшатываться, гипсокартон – деформироваться, что приведет к потере внешнего вида и невозможности пользоваться розеткой (спустя время она просто выпадет).

Современные подрозетники для гипсокартона, помимо основных крепежей, обладают дополнительными креплениями, которые «цепляются» за гипсокартонное покрытие, где установлены, достигая лучшей фиксации электроразъема.

Поскольку ГКЛ считается возгораемым материалом (за исключением отдельных разновидностей), выбор подрозетника нужно делать согласно принятым правилам пожаробезопасности. По нормам, в помещениях, облицованных гипсокартоном, наибольшую опасность в плане возгорания представляют именно выходы электричества через розетки. Подбор правильного подрозетника позволяет купировать эту угрозу.

Рекомендуется:

  • выбирать подрозетники для гипсокартона из самозатухающей пластмассы. При нагревании розетки тепло от нее не будет передаваться в окружающий гипсокартон. Это дополнительная безопасность на случай короткого замыкания;
  • ориентироваться на индивидуальные размеры, если расстояние между основной стеной и гипсокартонным покрытием маленькое. Если ширина полости достаточная, можно покупать модель стандартного размера – глубины 50 мм.

Подрозетник (монтажная коробка)

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этоммежосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм. В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Пример установки в гипсокартон

Гипсокартон для стен обычно стандартной толщины – 12,5 мм. Как раз на одном таком фрагменте я могу показать, как это работает, чтобы показать в чём именно его плюс.

Берем наш с вами подрозетник для гипсокартона, зажимаем усики руками и вставляем.

Вот так всё выглядит с обратной стороны. Это усики еще не зажаты.

Теперь производим простую манипуляцию – закручиваем винт шуруповертом (или дедушкиной отверткой, как Вам удобнее), и усик сам движется и (прижимается) до упора.

Видим, как с обратной стороны подрозетник сам себя прикрутил вот таким вот образом. И сам себя прижимает вот этими самыми усиками. «Сидит» очень хорошо, очень плотно и никуда он отсюда не денется.

Как это выглядит с лицевой стороны: два винта держат усики, а еще два винта остались для крепления розетки.

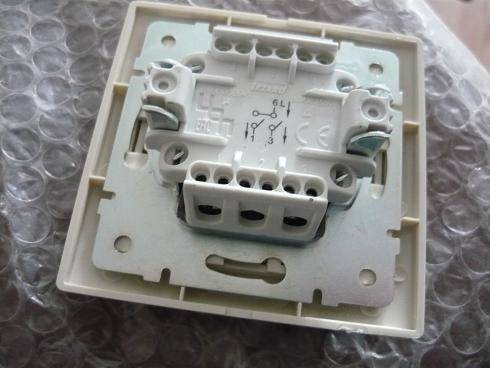

Установка выключателей

Существенных отличий в монтаже копруса выключателей нет, главное сориентироваться с различными моделями
кнопок, разобраться с защелкиванием пластиковой накладки под кнопками. Все эти мелочи легко осознать в
процессе

Мы же обратим внимание на другие моменты.

Вот первый момент, где порой “тупят” даже опытные мастера – если положение вкл/выкл на установленном
выключателе не соответствует привычному, откручивание и перекидывание проводов не поможет!
. Нужно
банально перевернуть весь выключатель, а рамку с кнопками оставить как есть.

Для Русского человека привычное положение клавиш: когда верх клавиши утоплен – свет горит, утоплен низ –
свет выключен. Самое интересное, что видимо у европейцев наоборот: при установке выключателей, ориентируясь
по надписи на металле, при нажатой вверх клавиши свет выключен. Здесь два выхода – привыкать к европейским
стандартам или попросту устанавливать выключатели надписями вверх ногами! При этом крышки ставятся правильно
в обоих случаях и не нарушают эстетику.

Для устранения последних сомнений скажу: в одноклавишных выключателях абсолютно не важно, как подключать
два провода
к двум клеммам!. Прошу не путать с двух и трех-клавишными выключателями! Исключение составляют
выключатели с неоновой подсветкой.

У многоклавишных выключателей провода путать нельзя. Один контакт всегда общий и несколько индивидуальных, их
количество соответствует числу клавиш. К общему подключается фаза, к остальным клеммам прикручиваются
соответствующие проводники. Чтобы наверняка знать, какой проводник какой лампочке соответствует, перед установкой,
при включенном электричестве следует аккуратно позамыкать фазу на другие проводники.

Часто бывает, что выключатели размыкают ноль вместо фазы. Манипуляциями с выключателями этого не исправить и
придется делать по обстоятельствам: общий ноль, а фазы это группы.

При установке выключателей с подсветкой следует знать несколько моментов. Подсветка может стать причиной
мигания или тусклого свечения светодиодных ламп. Если подсветка выключателя выполнена на неоновой лампе, а не
на светодиоде – клавиши будут светиться только при правильном подключении фазы – она должна попадать на
контакт с лампой. Другими словами, добиться свечения клавиш можно путем перекидывания проводов местами (не
актуально для многоклавишных).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
