Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

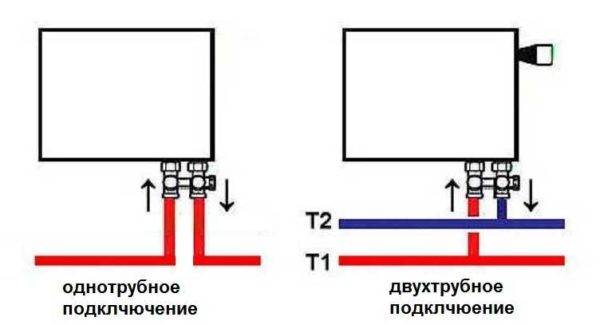

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Что делать если не греют батареи
Количество секций
Первое что стоит сделать – это посчитать достаточно ли секций радиаторов на вашу комнату. Если их недостаточно, то выход только один – выбрать необходимые радиаторы отопления и добавить несколько секций к батарее.
Стандартный способ расчета количества радиаторов отопления:
16кв.м. х 100Вт / 200Вт = 8
где 16 – площадь помещения,
100Вт – нормативная тепловая мощность на 1м²,
200Вт – примерная мощность одной секции радиатора (можно посмотреть по паспорту),
8 – необходимое количество секций радиатора отопления
Проверка регулятора
Если ваша батарея оборудована регулятором мощности, то стоит проверить, на какую температуру он включен. Весной нет необходимости сильно обогревать помещение и, возможно, регулятор стоит на недостаточной сейчас температуре.
Воздушная пробка
Проверьте температуру поверхности самой батареи, если она сильно нагрета в одном месте, а в другом едва теплая, то, скорее всего, хорошему прогреву мешает воздушная пробка.
Еще один симптом воздушной пробки – непонятный шум, бульканье. У современных батарей есть специальный клапан для спуска воздуха (кран Маевского) он расположен вверху батареи и открывается с помощью плоской отвертки. Достаточно просто немного открутить кран, до звука выхода воздуха, подождать пока весь воздух выйдет и не пойдет вода, а затем закрутить кран.
Не забудьте подставить что-нибудь для сбора воды. Если сами не рискуете или не нашли у своей батареи подобный клапан, то вызывайте сантехника.
Чистка радиатора
Качественной работе батареи очень сильно мешает пыль и грязь. Очистить ее снаружи вы сможете и сами. Лучше снять старый слой краски, если этих слоев несколько, то процедура обязательна, и покрасить специальной термоустойчивой краской, желательно темного (черного) цвета. Почистить батарею изнутри может только сантехник с помощью специального оборудования.
Декоративный кожух
Декоративный экран (кожух) урегулирует и увеличит теплоотдачу. Более того, на данный момент выбор экранов широкий они непросто подойдут, а и украсят любой интерьер. Но нужно внимательно отнестись к материалу, из которого он сделан. Экран из дерева или пластика не даст желаемого эффекта и, наоборот, не пропустит часть тепла в комнату. Для того чтобы в комнате потеплело, экран нужно выбирать из алюминия, он будет прекрасно проводить тепло.
Маленькие хитрости для увеличения температуры отдачи батарей отопления
К батарее необходим свободный доступ воздуха, уберите все, что его загораживает, в том числе и шторы, можно просто поднять их на подоконник. Помочь движению воздуха сможет обыкновенный вентилятор. Расположите его так, чтобы поток шел мимо батареи. Таким образом, теплый воздух будет быстрее попадать вглубь помещения, а холодный – ближе к батарее.
Часть тепла поглощает стена за батареей, чтобы этого избежать, нужно изолировать этот участок. В качестве изоляции может послужить гофрированный картон и алюминиевая фольга. Прикрепите эту конструкцию картоном к стене, а фольгой к батарее. Отражение тепла будет просто отличное.
Необязательно использовать подручные средства, есть более качественные, удобные решения для теплоизоляции. Современные материалы, такие как полирекс, пенофол или изолон, замечательно изолируют, и с одной стороны имеют самоклеящуюся поверхность, что, естественно, облегчит их монтаж.
Обратите внимание. После наклеивания утеплителя расстояние между батареей и стеной не должно быть меньше двух сантиметров, иначе воздух не будет циркулировать и теплее не станет
При недостаточном расстоянии можно просто наклеить фольгу, лучше сохранить расстояние и не рисковать, наклеивая толстый слой изоляции.
Батареи могут плохо греть если они установлены так, что зазор между ними и стеной изначально меньше двух сантиметров, в таком случае стоит задуматься об их реконструкции, так как половина тепла будет уходит в стену и никак не сможет попасть внутрь комнаты.
Применение технических решений может в принципе снять необходимость установки новых батарей. Благодаря этим небольшим хитростям можно просто поднять температуру на несколько градусов, если вам этого недостаточно, то конечно стоит подумать о замене батарей и о внешней теплоизоляции. опубликовано econet.ru
Повышаем КПД газового котла
Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД). А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел
Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей
А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька. Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.
Снизив теплопотери, можно поднять коэффициент полезного действия до заявленного производителем. В случае с газовым отопительным оборудованием нас будут интересовать всего лишь два вида тепловых потерь – это химический и механический вариант.
Ниже рассмотрим виды теплопотерь, а также способы увеличения КПД газового котла.
Основные виды теплопотерь
Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.
Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.
Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.
Способы увеличения КПД газового котла
Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?
- Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
- Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
- Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
- Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
- Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
- Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
- Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой и теплообменником. Они увеличивают площадь отбора тепловой энергии.
Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.
Как повысить КПД (эффективность) твердотопливного котла
Твердотопливные котлы (далее ТТН) обладают достаточным процентом КПД по сравнению с другими отопительными агрегатами (газовыми котлами, к примеру), чтобы быть конкурентоспособными и лидировать на рынке. Последние модели ТТН оснащаются новейшими системами автоматики для оптимизации работы.
Котлы на твердом топливе работают по принципу печного отопления: тепло передается теплоносителю (воде) посредством генерации энергии в процессе горения угля, дров, пеллет в топке. Коэффициент полезного действия или КПД у каждого котла свой и зависит от множества условий: выбора топлива, правил эксплуатации, качества монтажа и т.д. Рассмотрим подробнее, что же такое КПД отопительных приборов, и как увеличить этот коэффициент для твердотопливных котлов.
Что такое КПД – коэффициент полезного действия
Для правильного подбора мощности котла относительно квадратуры помещения, которое следует отапливать, рекомендуем обращать внимание на эффективность агрегата, его КПД, особенно, если речь идет о твердотопливных котельных. Коэффициент полезного действия или КПД – это показатель, который рассчитывается исходя из соотношения между затраченной энергией (тепловой – при горении продуктов в топке) и полезным теплом – которое поступает в систему отопления для передачи в помещение. После вычисления простой формулы получаем процент эффективности
После вычисления простой формулы получаем процент эффективности
Коэффициент полезного действия или КПД – это показатель, который рассчитывается исходя из соотношения между затраченной энергией (тепловой – при горении продуктов в топке) и полезным теплом – которое поступает в систему отопления для передачи в помещение. После вычисления простой формулы получаем процент эффективности.
q1 + q2 + q3 + q4 + q5 = 100%
Расшифровываем:
q1 – показатель тепла, которое было передано теплоносителю – воде.
q2 – физический недожег – теплопотери с отходящими газами.
q3 – химический недожиг – теплопотери при неполном сгорании топлива.
q4 – теплопотери при рассеивании тепла.
Процент КПД увеличивается при условии оптимизированной работы котла.
Ключевым моментом, который влияет на показатель эффективности – насколько качественно произведен монтаж твердотопливного котла. Кроме этого, учитывается выбор топлива (уголь, дрова, пеллеты), наличие вентиляции, условия эксплуатации.
Разберем на примере.
Если в паспорте приобретенного котла указан КПД 90%, следует учесть, что это показатель, которого можно добиться, если агрегат будет работать в номинальном режиме, будет сжигаться топливо высокого качества и низкой степенью зольности. При других факторах во время эксплуатации КПД твердотопливного котла может снижаться до 60% или 70%.
Как же приблизиться к идеалу и максимально выжимать тепло при эксплуатации ТТН?
Как повысить КПД твердотопливного котла
Рассмотрим некоторые рекомендации, ка сделать так, чтобы твердотопливный котел работал на максимум, работал экономично, расходуя минимум дров, угля или пеллет.
- Загружайте только просушенное топливо в ТТН. Если жечь влажные дрова или уголь, часть энергии потратиться на то, чтобы их просушить.
- Не используйте топливо с большим количеством мусора, примесей, пыли, потому что эти включения быстро засорят как теплообменные каналы котла, так и колосники и дымоход.
- Твердотопливные котлы требуют обязательной периодической чистки дымохода и внутренних поверхностей котла, потому что любой ТТН засоряется несравненно больше, чем другой газовый котел.
- Обеспечьте правильную тягу в канале дымохода: она должна быть не очень сильной, но и не слишком слабой. Если исключить момент правильного проектирования дымохода, то для этого на дымоходе либо на ТТН есть дроссельный клапан, которым регулируется тяга воздуха в дымоходе – его следует установить на правильное значение. Для того, чтобы загружать твердотопливный котел один-два раза в сутки и обеспечить эффективную работу отопления в целом обязательно следует проектировать буферную емкость (аккумулятор тепла).
- Приобретайте твердотопливный котел только с дутьевым вентилятором, который сможет точно отрегулировать процесс горения в котле и контролировать температуру дымовых газов.
Подберем оборудование, спроектируем и смонтируем твердотопливную котельную под ваши помещения, чтобы максимально экономить тепло и средства. Чтобы проконсультироваться по поводу установки твердотопливного котла и стоимости монтажа отопления, звоните по тел. (067) 939-29-29 или (044) 221-93-35 или Закажите консультацию! Мы на связи всегда!
Как увеличить теплоотдачу батареи центрального отопления?
От автора: здравствуйте, дорогие читатели! Проблема энергоэффективности в последнее время интересует все большее число ответственных домовладельцев.
Многим из них хочется сделать свой дом максимально уютным, теплым и не расходовать средства впустую. Вопросу о том, как увеличить теплоотдачу батарей отопления, посвящены многочисленные статьи в интернете.
В этом материале проанализируем самые доступные методы, которые позволяют повысить теплоотдачу системы центрального отопления в квартире.
Специалисты утверждают, что температура воздуха в помещении не всегда зависит от качества работы батарей. Прежде чем браться за расчет теплоотдачи радиатора, советуем проверить теплоизоляцию окон и дверей. Если с этими позициями все в норме, тогда можно приступать к модернизации системы отопления.
Что такое КПД отопительных приборов
Для любого нагревательного агрегата, в задачу которого входит обогрев внутреннего пространства жилых зданий и сооружений различного назначения, важным компонентом была, есть и остается эффективность работы. Параметром, определяющим эффективность твердотопливных котлов, является коэффициент полезного действия. КПД показывает отношение затраченной тепловой энергии, выдаваемой котлом в процессе горения твердого топлива к полезному теплу, которым снабжается вся система отопления.
Выражается это соотношение в процентах. Чем лучше работает котел, тем выше проценты. Среди современных твердотопливных котлов есть модели с высоким КПД, высокотехнологичные, эффективные и экономичные агрегаты.
Коэффициент полезного действия отопительной техники сильно зависит от того, какой вид топлива используется и каковы конструктивные особенности устройства.
*К примеру: при горении угля, дров или пеллет выделяется разного количество тепловой энергии. Во многом КПД зависит от технологии сжигания топлива в камере сгорания и типа системы отопления. Другими словами, каждый вид нагревательных приборов (традиционные котлы на твердом топливе, агрегаты длительного горения, пеллетные котлы и аппараты, работающие за счет пиролиза), обладает своими технологическими особенностями конструкции, влияющие на параметры КПД.
Отражаются на эффективности котлов так же условия эксплуатации и качество вентиляции. Слабая вентиляция становится причиной нехватки воздуха, необходимого для высокой интенсивности процесса сжигания топливной массы. От состояния дымохода зависит не только уровень комфорта во внутренних помещениях, но и КПД обогревательной техники, работоспособность всей системы отопления.
Сопроводительная документация на отопительный котел должна иметь заявленный производителем КПД оборудования. Соответствие реальных показателей заявленной информации достигается за счет правильного монтажа аппарата, обвязкой и последующей эксплуатацией.
Необходимость в корректировке теплоотдачи
Существует две причины, почему требуется регулировка радиаторов отопления:
- Снижение расходов на обогрев жилья. Правда, в квартире, расположенной в многоэтажном доме, снизить сумму платежей можно только при наличии общедомового счетчика тепла. В частном домовладении в случае установки автоматизированного котла монтаж регуляторов вряд ли потребуется. Сумма экономии будет значительной.
- Наличие необходимости поддерживать нужный температурный режим в помещениях. Например, в одном помещении это может быть 17 градусов тепла, а в другом – 25 градусов. Для этого нужно выставить соответствующие цифры на термоголовке или прикрыть вентиль.
Общие правила улучшения теплоотдачи радиаторов отопления
Для того чтобы в будущем не сталкиваться с уменьшением теплоотдачи батарей, стоит об этом подумать ещё на этапе монтажа радиаторов. Основными правилами являются:
- обязательное утепление стены за радиатором, возможная установка стального экрана;
- установка биметаллических батарей взамен чугунных;
- монтаж кранов на входе и выходе радиатора (это позволит при необходимости самостоятельно промыть секции или добавить дополнительные без отключения и слива всей системы).
Если соблюдать эти нехитрые правила при монтаже, впоследствии будет намного проще увеличить температуру в помещении без обращения за помощью к специалистам. А это дополнительная экономия семейного бюджета.
Меры безопасности при повышении КПД
Еще 20-30 лет назад цена энергоносителей на постсоветском пространстве была невысокой, поэтому никто не уделял внимание такому параметру, как КПД. Ведь все могла решить производительность
Зато, когда газ начал расти в цене, а современные технологии были еще недоступны умельцы начали модернизировать газовые котлы, с целью повышения эффективности, доступными способами.
При выполнении любых работ с газовым оборудованием необходимо соблюдать меры безопасности и владеть специальными навыками и инструментов. А также не стоит использовать запрещенных законодательством способы повышения КПД
К примеру, прикрепляя к теплообменникам медные, алюминиевые пластины для улучшения теплопередачи. Уменьшали теплопотери элементов конструкции приборов отопления привариванием сторонних элементов. Менялась автоматика и теплообменники. В ход шли и другие подобные способы. КПД повышалось, а государство и газовая служба не реагировали на «творчество» умельцев.
Сейчас все иначе и профильные законы запрещают изменять конструкцию газовых котлов, которые должны быть сертифицированными, как и все их отдельные элементы. В результате повышать КПД с помощью замены механических, электрических и других компонентов отопительных приборов на сторонние нельзя.
За нарушение указанных требований может наступить:
- Административная ответственность. Если сотрудники горгаза выявят вмешательство в конструкцию котла, а при этом никаких происшествий не было, то придется выплатить штраф в размере 10-15 тыс. рублей. На это указывает статья 7.19 КоАП. В тяжелых случаях газовая служба вправе даже разорвать договор на обслуживание и прекратить поставки топлива.
- Уголовная ответственность. О чем свидетельствует Федеральный закон от № 229-ФЗ от 29.07.2018 «О внесении изменений в статью 215.3 УКРФ и статьи 150 и 151 Упк РФ». Эти нормы вступят в действие, если изменения конструкции привели к серьезным последствиям.
То есть рисковать жизнями людей, чтобы поднять эффективность котла на несколько процентов, не стоит.
Результаты и выводы.
- Мне удалось повысить температуру воздуха в комнате на целых 6ºС, а в экстремальном режиме работы вентиляторов даже на 9ºС, что подтвердило предположение о том, что повысить теплоотдачу батареи центрального отопления можно, даже при такой низкой температуре теплоносителя.
- При использовании обычного бытового вентилятора без регулятора оборотов, в комнате становится слишком шумно. Однако если использовать накопленное комнатой тепло, то, например, в спальне можно на ночь отключать вентилятор, а в столовой, наоборот, включать. Тогда, можно использовать вентилятор на полной мощности.
- Если находиться в той части комнаты, где наиболее ощутимо движение воздуха, генерируемого вентилятором, то создаётся ложное ощущения снижения температуры.
- Те, кто опасается, что вентилятор много «намотает», могут посчитать месячное потребление энергии.
35(Ватт) * 24(часа) * 30(дней) ≈ 25(кВт*час)
Подведём итог
Способов увеличить теплоотдачу радиаторов отопления очень много. Сегодня мы рассмотрели лишь основные из них. Однако, следует помнить, что всегда проще всё продумать заранее, на стадии монтажа, чем прикладывать множество усилий впоследствии, без уверенности в том, что результат будет значительным. К сожалению, в России всё делается на «авось». Заключительным советом редакции Homius.ruбудет такая рекомендация: думайте о будущем и не жалейте средств при монтаже. Сэкономленные сегодня финансовые средства могут завтра обернуться затратами, которые в разы превысят Вашу экономию.
Наиболее оптимальный вариант – всё тепло поднимается вверх, благодаря чему создаётся нормальный теплообмен
Надеемся, что изложенная в сегодняшней статье информация была интересна и полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё достаточно подробно, возможно, у Вас остались вопросы по материалу. В этом случае задавайте их в обсуждениях ниже – редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. Если вы знаете способ улучшить теплоотдачу радиаторов, который не нашёл отражения в сегодняшней статье, просим поделиться им с другими домашними мастерами – эта информация будет весьма полезна. А напоследок предлагаем посмотреть короткий, но достаточно информативный видеоролик по сегодняшней теме.
