Простая прямоугольная буржуйка
Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.
Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.
Как делается эта печка буржуйка своими руками для дачного домика:
- Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.

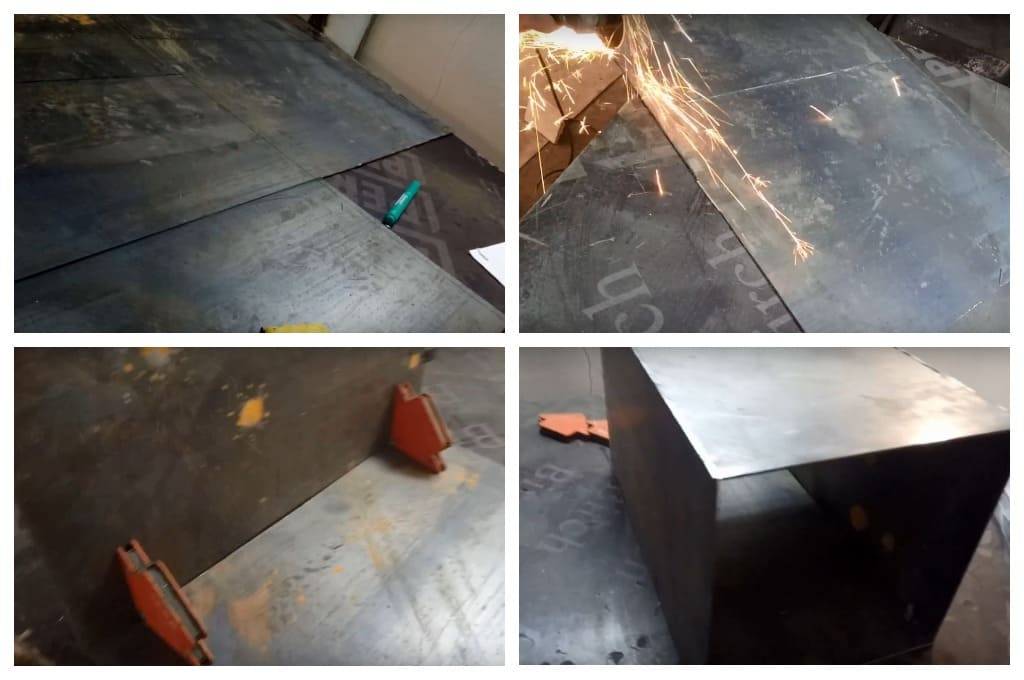

- Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
- Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
- Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
- Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
- Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
- Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
- Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.
Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.
Как сделать буржуйку своими руками
Печь буржуйка своими руками изготавливается на удивление быстро. Для начала нужно определиться, из какого материала она будет сделана. Приготовьте следующие инструменты:
Сделанная своими руками буржуйка может иметь самый замысловатый и вычурный вид. Проявите фантазию и сможете получить уникальную вещь, второй которой в мире не найти.
- Болгарку (углошлифовальную машину);
- Сварочный аппарат;
- Наждачку и напильник для обработки краев металла;
- Рулетку для измерения размеров;
- Мощную дрель и подходящие сверла.
Давайте посмотрим, как сварить буржуйку с хорошей теплоотдачей для дачи или гаража из железной бочки.
Преимущества и недостатки
Рассматривая преимущества и недостатки чугунной печи ПЧ-2 можно сразу сказать, что преимуществ у нее больше. К их числу можно отнести:
- Небольшой размер, она запросто поместится в любом доме,
- Транспортабельность, печь можно беспрепятственно перемещать по дому,
- Долгое время работы на одной партии топлива (до 8 часов), а также то, что данный параметр можно регулировать,
- Достаточно быстрый обогрев небольшого помещения,
- Возможность использовать в качестве топлива практически все что горит, вплоть до отходов и строительного мусора,
- Красивый орнамент модели позволяет ей вписываться в почти любую домашнюю обстановку и делает ее не просто предметом интерьера, а украшением дома,
- Широкий выступ под трубу дымохода обеспечивает свободный выход отходов горения из дома,
- Отсутствие необходимости керамической облицовки печи делает ее недорогой и доступной любому хозяину частного или дачного домика,
- Наличие двух конфорок позволяет владельцу печки приготовить на ней завтрак и вскипятить чайник,
Но, несмотря на все эти положительные моменты, к минусам можно отнести:
- Маленький площадь обогрева (не более 50 квадратных метров). Это делает чугунную печь ПЧ-2 подходящей только для обогрева либо для маленьких домов, либо небольших комнат.
- Для того, чтобы установить печку в деревянном доме или срубе необходимо сначала покрыть полы и стены, прилегающие к ней, специальными огнеупорными плитами.
Разновидности конструкций
Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.
Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.
Особенности эксплуатации
Мнение эксперта
Павел Круглов
Печник с 25-летним стажем
Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того, как прогорят последние угли.
Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.
Работает такая печь только на твердом топливе. Это еще один недостаток.
Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.
Материалы и инструменты
Для создания буржуйки понадобятся:• металл толщиной 3±0,5 мм: более тонкие листы быстро прогорят, кроме того, под действием высокой температуры их может повести, и печь станет бесформенной; толстостенный же металл будет прогреваться очень долго;• труба для дымоотвода;• прутки 16 мм;• лист металла толщиной от 0,3 мм для устройства ящика для сбора золы;• рулетка, линейка, мел;• сварочный аппарат 140-200А;• болгарка для резки металла; для проделывания круглых отверстий удобней пользоваться газовым резаком;• металлическая щетка для зачистки мест сварки;• наждачный круг для подгонки дверок;• дрель и сверла.
Методы по увеличению КПД буржуйки
Повысить коэффициент полезного действия печи можно несколькими методами, которые условно можно разделить на методы связанные с оптимизацией процесса горения и с внесением изменений в конструкцию печи и дымохода.
Первый путь позволяет обеспечить более эффективное использование топлива, дает возможность использовать для отопления кроме дров опилки, брикеты, торф. Путь изменения конструкции позволяет увеличить кпд буржуйки за счет более эффективного использования полученного тепла. Здесь можно добиться повышения теплоотдачи, увеличения скорости прогрева помещения, ряд методов дает возможность дольше сохранить тепло.
Как улучшить тягу в буржуйке с помощью топлива
Этот прием применяется для увеличения кпд буржуйки без внесения существенных изменений в конструкцию самой печи и дымохода. Низкий уровень теплоотдачи при сжигании даже сухих дров часто связан с образованием налета сажи на внутренних поверхностях дымохода. Из-за плохой тяги топливо перестает нормально гореть и начинает тлеть. Такое тление не дает возможности получить необходимую температуру для разложения веществ на горючие газы.
В этой ситуации единственно правильным решением как увеличить кпд буржуйки выступает необходимость очистки дымохода от сажи, и установка на оголовок трубы дефлектора. Такие несложные работы дают возможность прибавить 5-7% эффективности печи.
Следующий шаг в увеличении тяги в печи с помощью топлива выступает герметизация топочной дверцы и дверцы поддувала. Речь идет об установке асбестового экрана в качестве уплотнителя двери топки или установка непосредственно в топку гильзы из стальной трубы, в которую и будет закладываться топливо. Что касается поддувала, то здесь рекомендуется установить шиберную задвижку с регулируемым окном подачи воздуха. При диаметре дымохода 100 мм, шиберная заглушка должна иметь диаметр 70-80 мм, в таком случае даже не совсем сухое топливо будет сгорать при высокой температуре и большой тяге.
Важным моментом выступает правильный расчет длины дымохода. Оптимальной длиной для хорошей тяги в любую погоду является длина труб в 5 и более метров. При этом, желательно чтобы по всей длине было минимальное количество изгибов, а поворотов на 90 градусов не было вообще.
Установка дефлектора на оголовке позволит снизить образование налета сажи в трубе в то же время это устройство увеличит кпд буржуйки на 2-3 %.
Как увеличить кпд буржуйки с помощью дымохода
Раскрытый в предыдущем пункте способ как увеличить кпд буржуйки при помощи увеличения тяги раскрывает один из подходов к решению проблемы повышения эффективности печи. Второй подход позволяет более рационально использовать тепло от нагретых дымоходных труб.
Прежде всего, рекомендуется в печах, где отверстие под трубу находится на верхней крышке сделать из листового металла толщиной 3-4 мм дополнительную камеру с горизонтальными пластинами внутри. Это устройство позволит продолжить процесс горения пиролизных газов. Не секрет, что в топке температура при сжигании топлива поднимается неравномерно. Но даже когда она достигает максимума, часть горючих газов просто уходит в дымоход, не успев сгореть. Надстройка-плямегаситель с дополнительными ребрами внутри позволяет завершить процесс горения легких газов, и таким образом, увеличивает кпд буржуйки еще на 3-5 %.
Следующий метод позволяет обеспечить быстрый отвод тепла от дымоходных труб за счет установки одного дополнительного или нескольких дополнительных экранов для создания конвекционных потоков. Для этого достаточно из тонкого листового металла свернуть цилиндр диаметром на 10-12 см чем труба и установить его на высоте 15-20 см от надстройки. Холодный воздух будет проходить между нагретой металлической трубой и экраном, и как в обычном конвекторе нагреваясь, подниматься вверх.
Необычное, но эффективное средство повышения кпд печи заключается в установке в дымовой канал вставки с трубками для отвода нагретого воздуха. В разрыв трубы вставляется вставка, в которую вмонтированы трубки. Дым, проходя по трубе, попадает в камеру вставки, где и нагревает металлические трубки. Для увеличения эффективности с одной стороны вставки устанавливается вентилятор, который и прогоняет воздух через нагретый металл.
Плюсы и минусы
Как и любое иное отопительное устройство, печка имеет как плюсы, так и минусы.Безусловными плюсами самодельной печи являются:
- Компактность размеров.
- Применение любого доступного топлива, можно топить торфом, дровами, опилками, щепками, углем.
- Незначительные затраты на изготовление устройства, в основном можно обойтись сподручными материалами.
- Установка конструкции не требует закладки фундамента, дымоотвода.
К недостаткам печи можно отнести:
- Достаточно большой расход топливного материала, принцип таков: пока топишь – тепло. Чтобы помещение не остывало, нужно подкидывать чаще топливо, иначе можно просто замерзнуть.
- Стенки печи сильно нагреваются, при соприкосновении можно получить ожоги.
- Нельзя допускать выпадения угольков из печи, это чревато пожаром.
Простая прямоугольная буржуйка
Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.
Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.
Как делается эта печка буржуйка своими руками для дачного домика:
- Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
- Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
- Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
- Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
- Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
- Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
- Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
- Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.
Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.
Как правильно сложить печь буржуйку?
Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.
Схема и чертеж
Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:
Фото№1 — чертеж буржуйки из кирпича своими руками
Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:
Фото №2 — порядовая раскладка кирпичей (схема)
С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:
- Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
- Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
- Продолжаем кладку (смотри фото №2, ряд №1).
- Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
- Прямо над поддувалом ставим колосники.
- Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
- Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
- Поверх кладем ряд на постель по контуру четвертого.
- Следующий — снова на ложок. Сзади ставим 2 кирпича.
- Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
- Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
- Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
- На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
- Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
- Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
- Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
- Устанавливаем металлический лист перед топкой.
- Устанавливаем плинтус.
Пример готовой буржуйки из кирпича
Сушка
Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.
- Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
- Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.
Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.
Изготовление дверцы для топки
Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:
| Размер | Поддувальные, прочистные дверки, мм | Проемы под топочные дверки, мм | |||
| длина | 25 | 25 | 25 | 30 | 25 |
| ширина | 130 | 130 | 250 | 250 | 250 |
| высота | 70 | 140 | 210 | 280 | 140 |
Дверь для топки изготавливаем по чертежам, представленным на фото №3:
Фото №3 — чертеж дверки для топки и прочистной камеры
Обшивка металлом
Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.
Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.
Печь-буржуйка из плохого газового баллона
Газовый баллон имеет практически готовую форму для хорошей буржуйки.
Буржуйка из плохого баллона
- Верх баллона с краном срезается, и на это место впоследствии приваривается заглушка.
- В донной его части вырезается квадратное отверстие, которое будет служить входом в топку. Вырезанную часть также не следует выбрасывать. Ее обваривают, и, таким образом, полотно для дверцы будет готово.
- К ней закрепляется замок-ручка, и дверца устанавливается на приваренные петли.
- На стенке баллона, которое будет дном будущей печки делаются отверстия — они сами по себе будут исполнять роль колосника.
- Под ними сваркой закрепляется короб, изготовленной из более тонкого металла. Это будет зольник, для сброса отходов от сгоревших дров, одновременно играющий и роль поддувала. К зольнику тоже необходимо закрепить дверцу.
- После этого привариваются ножки — их можно сделать из металлического уголка или труб.
- В верхней задней части буржуйки вырезается круглое отверстие, в него вваривается дымоходная труба.
- Если есть необходимость, сверху можно устроить и варочную панель. Для этого на верхней части баллона достаточно приварить рамку из стальной арматуры. На такой варочной панели вполне можно разместить два предмета – например, для приготовления пищи и подогрева воды.
Опытом, как сделать буржуйку своими руками из баллона с вертикальным его расположением, делится на видео один из домашних мастеров:
Модернизация конструкции
Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё — внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.
Ещё одна ступень модернизации — обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода — осаждение огромного количества сажи.
Ещё изобретение — буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.
В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.
Модель на отработанном топливе
Как сделать мини-буржуйку своими руками на отработанном топливе мы сейчас разберёмся. Собрать такую печку будет сложнее. Её достоинство в том, что горючее для неё практически бесплатное. Обогревающим элементом в ней являются испарения кипящего старого масла, которые поднимаются по трубе.
Самодельный мини-котел на отработке выглядит таким образом
Конструкция представляет собой два резервуара соединенных трубой. Диаметр трубы должен быть 100 мм, длина в 4 раза больше. В этой трубе сверлятся мелкие отверстия которых должно быть много. К нижнему резервуару привариваются стойки для стабильного положения при работе. Труба с отверстиями крепится сваркой к нижней камере устройства, к ней, в свою очередь, приваривается верхний резервуар. В отсеке для залива масла, необходимо просверлить отверстие через которое бак будет заправляться.
Послойная схема маленькой печи на отработке для создания своими руками
Для такой буржуйки длина дымохода не должна быть менее четырех метров. Поскольку топливо будет жидкое, все соединения должны быть герметично заварены. В этом и заключается сложность изготовления печей на отработанном масле.
Видео: инструкция по изготовлению мини-буржуйки
Основным недостатком всех буржуек является их пожароопасность. Поблизости от работающего прибора не должно быть легковоспламеняющихся предметов. В таких отопительных приборах категорически нельзя использовать бензин, ацетон и подобные вещества.
Печка-буржуйка всегда выручала в экстренных ситуациях и была надежным помощником дачников, автомобилистов, имеющих гараж, а также владельцев небольших частных домов. Сегодня она, зачастую , приобретает новый облик, разработанный дизайнерами интерьеров, поэтому хорошо вписывается и в залы элитных особняков. Можно ли изготовить этот полезный, а иногда и просто необходимый отопительный прибор своими руками, если у вас недостаточно опыта сварки и резки металла? Конечно да и еще раз да, для того, чтобы сварить буржуйку вам достаточно понимать общие принципы сварки металлов, даже если у вас получится кривой шов — его всегда можно будет зачистить болгаркой , посмотрите на фото ниже, какую печь сварил новичок, который сварочный аппарат держал всего два раза в жизни:
Печь-буржуйка, сваренная новичком
Примеры конструкций
Как пример к вышеизложенному здесь на рис. – чертежи печи булерьян на тепловую мощность до 6-13 кВт. Общее количество труб в батареях можно уменьшить до 6-7, тогда соответственно сократится и длина печи. Также вполне можно обойтись без смотровой вставки из жаростойкого стекла в дверце, печь разжигается абсолютно надежно.
Чертежи печи булерьян
Но вот точеные детали, гнутье труб по шаблону и фасонные заготовки из 4-мм стали нужны обязательно. Т.е., самому за изготовление буллера следует браться только достаточно опытному мастеру, имеющему возможность пользоваться хоть самым малым станочным парком.
Видео: эксплуатация печи булерьян в гараже
Чертежи печи-буржуйки для гаража
Эту буржуйку можно использовать как дожигатель печи на отработке, см. выше, удлинив ножки до 400-450 мм. В таком случае фланец под патрубок газификатора лучше расположить на боковой стенке под колосниковой решеткой и снабдить его глухой резьбовой крышкой, навинчивающейся при топке дровами/углем. В экране под газификатор нужно прорезать круглое окно, на эффективность печи оно заметно не повлияет. На дверцы топки и поддувала тогда нужно наложить изнутри асбестовые прокладки, чтобы исключить паразитный подток воздуха.
Деталь 1 (корпус и перегородки дожигателя) выполняются из стали 2,5-4 мм. Колосниковая решетка 2 – из стали толщиной 4-8 мм. Экран 3 – из жести или тонкой оцинковки. Варианты исполнения проставок под экран 4 показаны на врезке.
О печах длительного горения
Постоянно обогреваемый гараж с печным отоплением дело, вообще говоря, рискованное. Но в некоторых местностях у владельцев автомобилей просто иного выхода нет. В таком случае выручит печь длительного горения. Кроме того, что самодельные, из подручных материалов, «длинные» печки обеспечивают равномерную теплоотдачу в течение 12-24 час, они работают и на опилках, стружке, щепе, мелковеточном хворосте, соломе, сухих листьях, картонажно-бумажных отходах. Общие недостатки печей длительного горения следующие:
- Топливо требуется только комнатно-сухое, т.е. в гараже нужно будет отвести место под дровник, что еще и увеличивает пожарную опасность.
- В дымоходе оседает обильный конденсат (молекулы воды образуются при пиролизе древесины или летучих компонент угля), поэтому требуется колено дымохода с его сборником и вентилем для слива, что еще отнимает место под печь.
- Погасить разожженную печь невозможно, топливо должно полностью прогореть само.
- Эксплуатация самодельных печей длительного горения не разрешена пожарными правилами, что автоматически аннулирует страховку гаража и автомобиля.
- Если машина взята в аренду или лизинг (аренду с выкупом), то арендодатель получает право в любой момент отобрать ее, не возвращая ни копейки из уже полученных платежей.
Печи длительного горения выполняются в основном по 2 схемам: с закрытой и открытой зонами горения. КПД и тех и других в любительском исполнении достигает 70% Печи с закрытой зоной горения развивают большую удельную тепловую мощность, но несколько сложнее по конструкции.
Пример первых – всем известная бубафоня, см. рис. ниже. Она весьма популярна, т.к. ее можно сделать из бочки, газового баллона, обрезка трубы и т.п. Бубафоня без экрана дает конвективный поток, как раз достаточный для создания теплой шапки. Однако у бубафони как печи для гаража есть серьезный недостаток: при задувании в дымоход возможно обратное горение, при котором из воздуховода бьет пламя, что в гараже никак ни к чему.
Печь длительного горения бубафоня в гараже
Из печей с открытой зоной горения достаточно популярна «Слобожанка», см. рис. ниже. Она предельно проста по конструкции и, если во время топки не снимать крышку, совершенно безопасна. «Слобожанку» малыми сериями выпускают некоторые мелкие частные предприятия. Но сделать ее из баллона или трубы не выйдет: диаметр печи должен быть в пределах 500-700 мм. При равных с бубафоней размерах мощность «Слобожанки» примерно вдвое ниже. Для создания теплой шапки необходим экран.
Печь Слобожанка с экраном
Мастерим буржуйку из стального бидона
Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.
В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.
Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.
Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.
В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.
Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.
Что такое буржуйка
Буржуйки нашли широкое применение ещё среди наших предков за счёт простоты конструкции.
Поговорим, из чего создаётся эффективная буржуйка собственноручно:
- из газового баллона — подходящий вариант, для которого подойдут толстенькие модели;
- из фляги — тоже оптимальный вариант, ведь здесь имеется дверца, необходимо только прикрепить дымоход;
- из бочки — чаще всего из неё изготавливают буржуйки продолжительного горения, поскольку вместительность даёт возможность организовать немаленькую камеру для сгорания;
- из сейфа — зачем выбрасывать старую конструкцию, если она может хорошо послужить.
Печки-буржуйки, произведённые собственноручно, создают из металла, применяя специальный инструмент.
Если вас интересует, как собственноручно обустроить буржуйку, то её устройство достаточно простое. В основу входит ёмкость, играющая роль специальной камеры, с которой следует вывести дымоходную трубу. Впереди обустраивают дверцы — через одно загружается подготовленное топливо, а посредством второго устраняется зола.
