Якорные скобы как элементы системы теплых полов

Перфорированные плиты

Жидкостную магистраль укладывают на перфорированные плиты. Они выполнены из пенополистирола, имеют контурную поверхность с фиксирующими элементами или без специальных приспособлений. Каковы характеристики плит?

  • Толщина мата 1-3 см.
  • Высота контура 2,5 см.
  • Расстояние между контурами 2-5 см.
  • Материал выдерживает высокие температуры, перепады теплового режима.
  • Пенополистирол не деформируется под действием глубокой бетонной стяжки.
  • Маты послужат дополнительной теплоизоляцией и защитой от шума.

Трубопровод выводят улиткой или змейкой. Если контур находится на расстоянии 16-20 мм, то он надёжно удерживает магистраль. Бобышки облегают трубы с боковых сторон. В дополнительных креплениях нет необходимости. Если расстояние между контурами больше внешнего диаметра трубы, то необходимо позаботиться о монтажных элементах. В бобышках для скоб предусмотрены отверстия.

Перфорированная поверхность может иметь не бобышки, которые возвышаются на поверхности мата, а канавки. Их ширина соответствует диаметру трубы водяного контура. Для того чтобы поворот петли проходил без нагрузок, соответствовал радиусу изгиба, на матах предусмотрена перфорация в виде петли.

Если для тёплого пола не предусмотрен отражающий экран, то выбирают маты с фольгированной поверхностью. У материала имеется только один недостаток, который связан с высокой стоимостью изделия.

Рекомендуем: Как уложить кабельный тёплый пол?

Фиксирующие шины, якорные скобы, поворотные клипсы, фиксаторы угла поворота для труб в системах «водяной теплый пол» +7(343)298-14-24

Nav view search

U- образная якорная скоба (51мм) СТК

для крепления трубы Ду 16 и Ду 20

В 2016 г. предприятие запустило в производство новое изделие –

«U- образная скоба (51мм) для крепления трубы Ду 16 и Ду 20 СТК»

в системе «водяной теплый пол» , а также

U-образная скоба в обойме для такера(оснастки).

«U- образная скоба СТК для крепления трубы Ду 16 и Ду 20 в системе «водяной теплый пол»- пластиковая скоба, разработана для надежного крепления труб системы «водяной теплый пол» к плитам термоизолирующего настила из фольгированного пенополистирола.

Размеры нашей скобы по высоте 51мм, а также имеет двойные зацепы, благодаря чему надежно крепит трубу и не выскакивает из утеплителя.

Скоба подходит для любого такера: «Uponor», «Rehau», «KAN» и т.д.

Ориентировочный расход U-образной скобы СТК: 2 шт. на метр трубы

Упаковка: 2 000 шт. в коробке. Размеры коробки: 370х230х300 мм Вес коробки 3 кг

Устанавливают скобы специальным крепежным пистолетом-такером или степлером, либо вручную на всех горизонтальных участках труб отопления, особенно на изгибах и поворотах.

«U- образная скоба для крепления трубы Ду 16 и Ду 20 СТК» в системе «водяной теплый пол» — изготовлена из ударопрочного материала специального назначения. Скобы якорные для укладки труб отопительного элемента 16×2,0 мм и 20×2,0 мм сверху имеют специальный распор для зажатия трубы. После того, как труба зажата, и скоба зафиксирована, вероятность разгибания снижается до минимума и обеспечивается надежная фиксация трубы и мата полистирольного фольгированного.

«U- образная скоба для крепления трубы Ду 16 и Ду 20 СТК» в системе «водяной теплый пол»— незаменимый элемент для монтажа системы теплые водяные полы.

«U- образная скоба для крепления трубы Ду 16 и Ду 20 СТК» в системе «водяной теплый пол» — изготавливается из специального штампованного полимера в виде скобы чёрного цвета с бородками (зубцами) из ударопрочного пластика. Подходит для всех типов труб напольного отопления, изготовленных в соответствии с нормами DIN 4724, DIN 4725, DIN 4726.

Рассчитывая количество крепежных элементов, следует помнить, что на один метр трубы понадобится две-три «U- образной скобы для крепления трубы Ду 16 и Ду 20 СТК».

Скобы закрепляют трубу по всей ее длине. В первую очередь, они используются на горизонтальных участках

Очень важно наличие скоб в местах, где труба сгибается или поворачивает. Интервал между точками крепления скоб должен составлять не меньше полуметра для горизонтальных участков. В случае крепления сгиба, следует придерживаться шага в 10 см для лучшего закрепления трубы

Расчет составляет 500 штук на 200 метров трубы, или две скобы на метр

В случае крепления сгиба, следует придерживаться шага в 10 см для лучшего закрепления трубы. Расчет составляет 500 штук на 200 метров трубы, или две скобы на метр.

Несмотря на свой незначительный размер, «U- образная скоба для крепления трубы Ду 16 и Ду 20 СТК» в системе «водяной теплый пол» играет большую роль в монтаже теплого пола.

Надежное крепление труб – это залог длительной и безопасной работы системы отопления теплого пола, а значит вашего настоящего удовольствия, неповторимого уюта и комфорта .

Свойства и преимущества

  • Надежное крепление трубДу16 и Ду 20 теплого пола и «Фиксирующей шины СТК» на теплоизоляционном слое из всех видов пенополистирола за счет длины скобы 51мм.
  • Значительное снижение стоимости квадратного метра теплого пола.
  • Уменьшение трудоемкости работ по креплению трубопроводов.
  • Увеличение скорости производства монтажных работ.
  • Применение материалов из качественных долговечных полимеров.
  • Исключение применения специальных дюбелей и саморезов.

Сварочный аппарат для пропиленовых труб (паяльник)

Проект теплый пол включает в себя обвязку из полипропиленовых труб. Их соединение в единую систему осуществляется с использованием специального паяльника. Его эксплуатация довольно проста:

  1. Включить паяльник в электросеть.
  2. Выждать некоторое время для его полного нагрева.
  3. Вставить соединяемую трубу в паяльник, выждать 3-5 секунд, вытащить из паяльника и сразу же соединить ее с отводом или любым другим элементом.
  4. Дождаться полного остывания и крепкого соединения элементов.

Среди стран-производителей паяльников для труб самыми популярными являются:

  1. Чехия.
  2. Турция.
  3. Китай.

При выборе следует также учитывать и мощность паяльника:

  1. Для труб диаметром 90-100 мм используют паяльник мощностью 1,5-2 кВт.
  2. Для труб диаметром 16-63 мм используют паяльник мощностью 680 Вт.
  3. Для труб диаметром 16-75 мм используют паяльник мощностью 850 Вт.
  4. Для труб диаметром 125 мм и выше используют паяльники мощностью 1200 Вт.

Типы тёплых полов

Сегодня существует три основных типа систем тёплого пола:

  • водяной;
  • электрический;
  • инфракрасный.

Водяной тёплый пол функционирует на базе водопроводных труб, которые прокладываются непосредственно под чистовым напольным покрытием. Источником теплоносителя выступает горячая вода из системы отопления (реже – из отдельного нагревательного прибора – бойлера и котла). Для монтажа и подключения труб используются металлопластиковые и пластиковые трубы, которые подключаются к отводящему трубопроводу отопления.

Электрический тёплый пол основан на т.н. греющем кабеле. Пропуская через себя ток, провод преобразует его энергию в тепло за счёт высокого удельного сопротивления токопроводящей жилы. Для обустройства электрического тёплого пола не подойдёт любой кабель – нужен специальный провод с жилой необходимой толщины, а также с хорошей изоляцией.

Инфракрасный тёплый пол – самая редкая разновидность. Его устанавливают на базе специальных рулонных плёнок, в которых встроены особые нагревательные элементы. Под действием силы тока они производят инфракрасное излучение, образуя тепло.

Далее мы будем говорить именно о водяном типе тёплого пола, который предпочитают чаще всего, т.к. гораздо проще подключить трубы к уже существующей системе отопления в доме или квартире.

Рекомендуем ознакомиться: Канализационные гофрированные трубы для обустройства наружной канализационной системы

Варианты креплений и способы фиксации

Эффективная работа тёплого пола возможна при условии корректной установки и подключения труб к центральному отоплению. Ключевая задача исполнителя – правильно распределить погонный метраж трубопровода на поверхности чернового пола, чтобы обеспечить равномерный обогрев напольного покрытия.

Как правило, трубы устанавливаются «змейкой», т.е. сначала труба идёт в одном направлении, затем делает поворот на 180 градусов и укладывается в обратном направлении так, чтобы два отрезка располагались относительно близко друг к другу (до 30 см).

Так энергия теплоносителя эффективно распределяется по всей площади пола в помещении. Шаг между ответвлениями трубы зависит от её толщины, материала, гибкости и предполагаемого режима обогрева. Тонкие пластичные трубы из полипропилена или полиэтилена укладываются частым шагом.

Перед установкой тёплого пола готовят черновую поверхность – бетонную стяжку или деревянный дощатый пол, на который укладывается плёночная гидроизоляция. На черновой пол кладут один из трёх видов подложки:

  • арматурная металлическая сетка;
  • полистирольные плиты;
  • монтажные шины.

Специальная фиксирующая подложка – обязательное требование к корректной установке труб тёплого пола, иначе трубы могут сместиться в процессе заливки цементной стяжкой, и система не будет работать правильно.

Арматурная сетка – преимущества и недостатки

Металлическая арматурная сетка – наиболее популярный способ фиксации труб тёплого пола. Она продаётся в виде одинаковых отрезков или в бухтах, и укладывается на бетонный пол. По ней распределяются трубы и фиксируются с помощью различных крепёжных элементов.

Преимуществом этого способа является доступность арматурной сетки и её невысокая стоимость в строительных магазинах. Недостатком можно назвать трудоёмкий процесс установки и высокий риск повреждения пластиковых труб.

Рекомендуем ознакомиться: Металлорукав в оболочке с ПВХ изоляцией для защиты кабеля

Плюсы и минусы полистирольной подложки

Полистирольные плиты представляют собой фасонные изделия с равноудалёнными друг от друга выступами — бобышками, между которыми прокладывают трубы. Встречается различная форма и конфигурация бобышек.

Основное преимущество такого способа укладки – скорость и лёгкость установки труб, которые можно расположить любым способом: «улиткой», «змейкой» и другим рисунком. Благодаря выступающим элементам полистирольных плит трубы защищены от механических повреждений. К недостаткам можно отнести высокую стоимость материалов и необходимость использовать дополнительные крепёжные элементы.

Монтажные шины для укладки тёплого пола

Шины представляют собой длинномерные изделия со специальными зажимами, с помощью которых фиксируются трубы. С их помощью можно легко и быстро установить гибкие пластиковые трубы, которые будут защищены от повреждений.

По сравнению с арматурной сеткой монтажные шины менее трудоёмки по части монтажа, но их недостатком является то, что они редко встречаются в продаже и могут стоить достаточно дорого.

Кроме подложки, для прочной фиксации труб тёплого пола используются различные крепёжные элементы:

  • Пластиковые хомуты или кабельная стяжка – простые изделия, образующие петлю, охватывающую трубу и прутья металлической арматурной сетки. Это самый простой и доступный способ фиксации, но он подходит только для арматурной подложки.
  • Пластмассовые скобы с зазубринами – изделия, предназначенные для крепления труб на полистирольной подложке. Устанавливаются поверх труб и вдавливаются в мягкий полистирол, удерживаясь за счёт распорных элементов в составе острых наконечников.
  • Пластиковые клипсы – изделия в виде небольшой подковы с плоским ровным основанием, на которое они устанавливаются. Труба прокладывается и удерживается неподвижно.
  • Металлические хомуты в виде петли, совпадающей по диаметру с трубой. Такие изделия имеют отверстие для крепёжного элемента – гвоздя, самореза или болта — для фиксации на черновой поверхности.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Монтаж

Крепеж трубы для теплого пола делают на ровной поверхности. Для этого основание выравнивают и подготавливают черновую стяжку. Поверхность очищают от пыли и мусора. Монтаж своими руками:

  1. Вначале основание покрывают гидроизоляционной пленкой. При этом на стены делают небольшие напуски в 15-25 см. Толщина соседних полотен в углах не должна превышать 10 см. Все стыковочные места фиксируют скотчем.
  2. Поверх пленки укладывают утеплитель. Швы закрывают полиуретановым веществом.
  3. С помощью демпферной полосы оклеивают стены. Поверх ленты выводят оставленный гидроизоляционный напуск.
  4. Своими руками собирают распределительный шкаф. Его оборудуют коллектором и насосом.
  5. Контуры трубопровода укладывают по предварительно подготовленной схеме. Работу проделывают с помощью измерительного инструмента. При укладке учитывают необходимый интервал между трубами. Каждый кончик петли подводят к гребенке и соединяют.
  6. При фиксации труб теплого пола к теплоизоляции используют гарпуны из пластика. Их вставляют на расстоянии в 50 см друг от друга. Перед монтажом контура поверх утеплителя укладывают металлическую сетку, к которой трубы крепят хомутами. Это необходимо делать, если структура утеплителя не удерживает фиксаторы.
  7. На границах бетонных монолитов, в дверных проемах и на деформационных швах монтируют компенсационную ленту.
  8. Трубы покрывают теплоизоляционным материалом и проводят к радиаторам. Участок возле гребенки также утепляют.
  9. Затем к системе отопления подключают коллектор. Электрические провода прокладывают в шкаф.
  10. Систему напольного обогрева проверяют на герметичность. Для этого контуры заполняют теплой водой.

Если все стыки труб сделаны герметично, их заливают цементно-песчаным раствором с пластификатором и фиброй. Пластификатор делает смесь более подвижной и прочной. Подвижность раствора поможет надежно обхватить трубы и вывести воздушные пустоты наружу. Если нет пластификатора, то вместо него используют воду. Благодаря фибре стяжка не подвергается истиранию и не трескается. Заливку раствора делают поочередно, полосками, начиная с дальних углов комнаты. Систему вводят в эксплуатацию после высыхания стяжки.

Источники

  • https://OtoplenieBlog.ru/oborudovanie/teplyj-pol/nuzhna-li-yakornaya-skoba-dlya-tyoplogo-pola.html
  • https://StrojDvor.ru/otoplenie/yakornye-skoby-kak-elementy-sistemy-teplyx-polov/
  • https://vseotrube.ru/otoplenie/kreplenie-teplogo-pola
  • https://laminatepol.ru/16933-yakornyimi-skobami-dlya-teplogo-pola.html
  • https://seti.guru/skoba-yakornaya-dlya-teplogo-pola
  • https://trubyda.ru/montazh/fiksatsiya-truby-teplogo-pola

Коллекторно-смесительная группа

В разных схемах это оборудование может указываться по-разному. Где-то есть отдельно смесительный узел и коллектор. Где-то они объединены. Или есть только коллектор. Все это рабочие варианты, просто подобраны они для разных систем.


Различная комплектация и выполняемые функции

Смесительный узел: для чего и когда нужен

Как уже говорили, обычно теплый водяной пол — часть системы отопления. Причем, дополнительная часть. Основное тепло дают радиаторы. На них подается горячий теплоноситель. Вплоть до 95°С. Для теплого пола максимальная температура — 50°С. Чтобы понизить почти кипяток до просто горячей воды и нужен смесительный узел.

Смесительная группа — это регулируемая перемычка между подачей и обратным трубопроводом. С ее помощью в горячий теплоноситель от котла подается некоторое количество холодного. Таким образом понижается температура до заданного значения.


Смесительный и насосно-смесительный узел. Необходимая вещь для большинства систем водяного подогрева

В этот узел обычно включают и насос. Даже если есть насос в котле, на водяной теплый пол нужен свой. Это система с высоким гидравлическим сопротивлением. И чтобы обеспечить нормальное движение теплоносителя, требуется свой насос, способный преодолеть это сопротивление.

Всегда ли нужен смесительный узел? Не всегда. Он не нужен, если от котла или из стояка идет теплоноситель с требуемой температурой. Например, если стоит конденсационный газовый котел. Или есть стояк с теплоносителем +40-50°C. В таком случае просто ставят насос на подающий или обратный трубопровод. И это все.

Коллектор и его комплектация

Коллектор теплого пола (называют еще гребенка) выполняет сразу несколько функций. Основная — распределение теплоносителя по контурам на подаче и сбор его на приеме. С этим справляется самая элементарная труба с наваренными отводками. Вернее, два подобных устройства. К отводкам подключаются трубы. К одной — подача, к другой — обратка. Элементарное устройство.


Так выглядят коллекторные группы теплого пола

К необходимым компонентам этого узла также относятся два крана — на подающей и обратной гребенке. Через них система заполняется теплоносителем, а затем опрессовывается (при помощи специального устройства проверяется повышенным давлением). Через эти же краны теплоноситель сливается. Также очень желательно иметь тут манометр для контроля давления. Это то, без чего обойтись сложно.

Вроде с обоими узлами понятно. Но почему группа может называться коллекторно-смесительной. Потому что в большинстве случаев требуются оба этих узла. Ставить отдельно, один за другим — это дополнительные фитинги. А они всегда самые дорогие компоненты системы. А еще дополнительные соединения увеличивают риск протечки. Поэтому производители и делают в одном корпусе смеситель и коллекторный узел. И называют его соответственно.

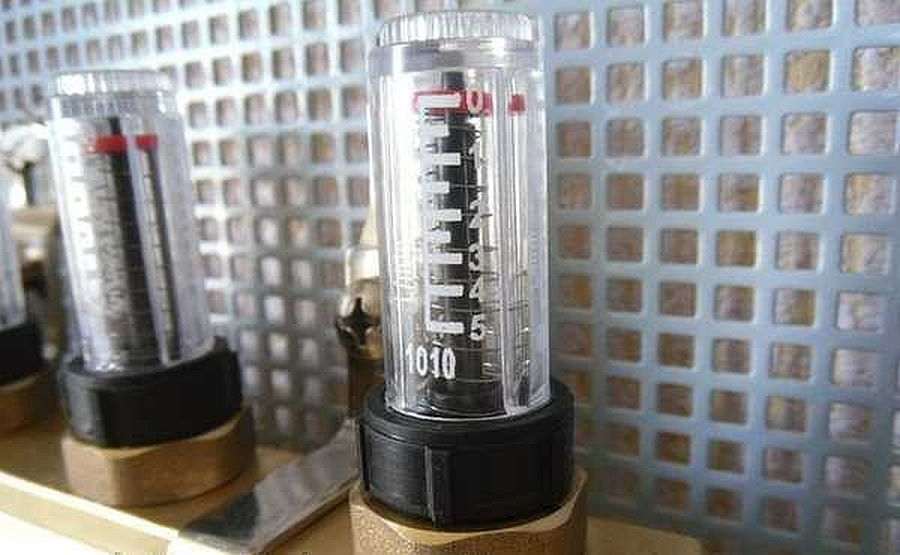

Расходомеры

Такой вариант — просто труба с отводками — работает нормально только при условии, что все подключенные контура имеют одинаковую длину. Так рекомендуют делать специалисты. Но на деле получается так спланировать систему очень редко. А если контура будут разной длины, то греться они будут по-разному. Самым горячим будет самый короткий. Он будет иметь наименьшее гидравлическое сопротивление, так что большая часть теплоносителя потечет именно через этот контур. Самым холодным, соответственно, будет самый длинный.


Расходомеры — часть комплектующих, позволяющая сбалансировать гидравлическое сопротивление различных по длине контуров теплого водяного пола

Чтобы избежать подобной картины, на подаче ставят расходомеры, которые выравнивают гидравлическое сопротивление контуров. Они ставятся на каждый из контуров. Все что они делают — при необходимости уменьшают просвет, что повышает гидравлическое сопротивление. Таким образом выравнивается интенсивность движения теплоносителя по контурам различной длины.

Терморегуляторы

Есть еще одно устройство, которое ставят на отводки коллектора теплого пола. Это терморегуляторы. Могут быть ручные или с сервоприводами. Ручные вам придется крутить самостоятельно, а сервоприводы требуют наличия термостата с датчиком температуры, от которого тянут провода управления. Система получается более дорогая и сложная в установке, но и дает более высокий уровень комфорта. С таким устройством вы можете задавать температуру пола в каждой комнате независимо от других.

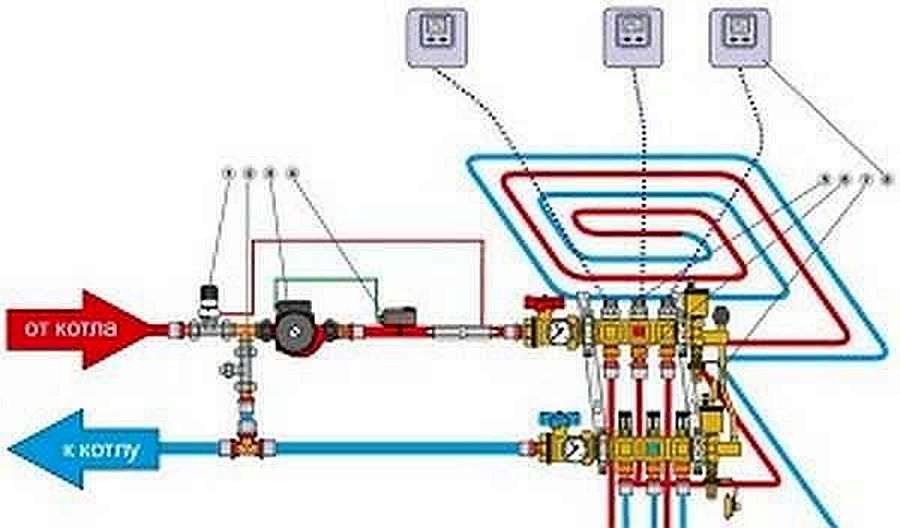

Устройство теплого водяного пола с возможностью автоматической регулировки его температуры

Контролировать при этом можно либо температуру пола (датчик устанавливается в стяжку), либо температуру воздуха. Последний вариант применяют, если теплый водяной пол является основным источником тепла.

Техника монтажа

Трубы теплого пола монтируются на утеплитель – пенополистирол

Наиболее распространенным вариантом применения якорных скоб считается крепление теплых полов элементами, имеющими типоразмер 16 мм. Укладка конструкции с их помощью организуется согласно инструкции, предписывающей следующую последовательность выполнения операций на полистирольных плитах:

  1. Напольное основание очищается от скоплений грязи и пыли, а также от оставшегося после строительных работ мусора.
  2. Поверхность пола тщательно выравнивается, а слишком большие перепады по высоте устраняются посредством самовыравнивающей смеси.
  3. После схватывания на ровную поверхность укладывается слой полиэтиленовой пленки, используемой в качестве гидроизоляционной защиты.
  4. Отдельные ее куски заводятся один под другой, а места перекрытия заклеиваются затем строительным скотчем.
  5. Поверхность прокладывается типовой кромочной лентой, поверх которой с небольшим смещением раскладываются полистирольные маты.
  6. Последние скрепляются между собой посредством замков особого типа.
  7. Непосредственно по поверхности полистирольного покрытия производится разметка укладки теплового контура.

Способы крепления

Способов крепления трубопроводов напольного обогрева насчитывается достаточно много. Со временем появляются новые технологии, совершенствуются как средства, так и методы крепежа.

Рассмотрим наиболее распространенные из них, получивших одобрение профессионалов, прошедших проверку временем эксплуатации.

Крепление к арматурной сетке

Арматурная сетка в укладке теплого трубопровода играет роль не армирующего элемента, а основы для крепежа обогревательных труб. Укладывают её на различные слои гидро- и теплоизоляции из пенополистирола или пенопласта, поверх монтируют пластиковые отводы, прикрепляя их различными средствами к сварной сетке.

Используют следующие фиксаторы:

Нейлоновые стяжки-хомуты, имеющие разную длину. Цена от 1 рубля за штуку.

Проволочные крепежные соединители из стали. Ими привязывают трубы к сетке специальным крюком на расстоянии 75 см между местами крепежа. Цена за штуку получается примерно около 2 рублей.

Пластиковые поворотные клипсы, устанавливаемые на сетку. Поднимают сетку над утеплителем на 0,5-0,8 мм, что лучше связывает сетку со стяжкой. Труба вставляется в зажим и защелкивается. Цена от 5,5 рубля за единицу товара.

Указанные способы может осуществить своими руками любой домашний мастер, произведя необходимые расчеты.

Крепление на монтажные шины

Выпускаются специальные фиксирующие шины в виде пластикового трака длиной 50 см с клипсовыми зажимами сверху. Планки можно соединять между собой в единую полосу необходимых размеров. Ими удобно делать укладку труб из сшитого полиэтилена PEX.

Крепятся к утеплителю якорными скобами, к бетонному полу с помощью дюбелей. Цена от 48 рублей за штуку.

Закрепление трубы хомутами

В отсутствие арматурной сетки применяют крепление скобами или металлическими хомутами. Эти монтажные детали крепятся в стяжку дюбель-гвоздями, к деревянному полу – саморезами.

Крепление такером

У профессионалов все большую популярность завоевывает применение такера – устройства, напоминающего по принципу действия степлер. В продаже его нередко так и именуют. Инструмент предназначен для фиксации труб к пенополистиролу якорными скобами. Аппарат оснащен магазинной штангой, в которой размещается от 100 гарпунных скоб. Особенности конструкции позволяют оператору вести работу не нагибаясь, не прикладывая особых усилий на руки и спину, значительно увеличивая скорость операций.

Ранее цена инструмента составляла не менее 17-18 тысячи рублей, сейчас в продаже появились аппараты стоимостью от 4 тысяч.

Пенополистирольные плиты с фиксацией

Для облегчения монтажа теплых полов были разработаны теплоизоляционные плиты из пенополистирола. Сегодня в продаже появились изделия, которые позволяют производить укладку пластиковых труб без применения дополнительных средств фиксации.

На плитах рядами расположены бобышки, высотой 2 см и выше, на которых сделаны специальные выступы. Благодаря этим выступам, труба надежно закрепляется на плите. Мастеру достаточно ногой наступить на пластиковый отвод, и он мягко защелкивается между выступами.

Материал обладает высокой прочностью, по нему можно ходить, не боясь повредить конфигурацию матов.

Плиты снабжены замками, что позволяет их надежно соединять в единое поле, без щелей и риска размыкания. К преимуществам этого способа относят быстроту и удобство установки отводов, возможность смонтировать их по любой схеме: «улитке», «змейке» или другой собственной схеме.

Стоимость таких плит равняется 680 рублей за метр2.
