Зачем нужны санитарно-защитные зоны очистных сооружений канализации

Основные правила для промышленных СЗЗ

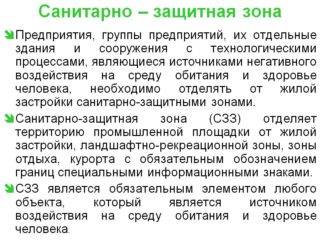

Санитарно-защитные зоны по своему назначению делятся на две группы: промышленные и бытовые. У каждого типа свои требования по месту расположения, площади и степени очистки сточных вод.

В СанПиН указана зависимость размеров СЗЗ от двух параметров: технической оснащенности локальных канализационных систем и мощности очистки, измеряемой в тыс. м³/сутки. Если ЛОС оснащена насосами, отстойниками и аварийными резервуарами, зависимость такая:

Производительность, тыс. м³/сут.до 0,20,2-55-5050-280
Размер СЗЗ, м15202030

Если в комплектацию ЛОС входят сооружения определенного назначения — для механической и биологической очистки, — а также иловые площадки, в которых происходит брожение канализационных осадков, размеры охранной зоны необходимо увеличить:

Производительность, тыс. м³/сут.до 0,20,2-55-5050-280
Размер СЗЗ, м150200400500

Если к механической и биологической очистке добавляется термомеханическая обработка канализационных осадков, и все это происходит в закрытых помещениях, параметры СЗЗ таковы:

Производительность, тыс. м³/сут.до 0,20,2-55-5050-280
Размер СЗЗ, м100150300400

Кроме активной очистки сточных вод в локальных очистительных сетях используют сооружения, которые относятся к категории доочистки. Это поля фильтрации или орошения, так называемые биологические пруды. Для них тоже существуют нормы, которые определены СанПиН. Здесь зависимость та же, от мощности ЛОС.

Производительность, тыс. м³/сут.до 0,20,2-55-5050-280
Размер СЗЗ, м

поля фильтрации

поля орошения

биологические пруды

200

150

200

300

200

200

500

400

300

1000

1000

300

Новейшие технологии очистки канализационных стоков и оборудование, которое внедряется в сети канализации, увеличивают степень очистки. При этом сокращаются площади, на которых оно устанавливается. Поэтому в законодательные документы вносятся изменения и дополнения. Если увеличивается эффективность полей фильтрации и орошения, сооружений механической и биологической обработки, то можно сократить размеры СЗЗ до 100 м при условии:

  • поля фильтрации располагаются на территории до 0,5 гектара;
  • поля орошения до 1 Га;
  • производительность систем очистки не превышает 50 м³/сут.

Если сооружаются поля фильтрации подземного типа, а их производительность не превышает 15 м³/сут., размер ЛОС можно принимать в пределах 50 м. Если поверхностный сток очистных сооружений имеет открытый вид исполнения, размер санитарно-защитной зоны может быть 100 м, при закрытом типе исполнения размер уменьшается до 50 м. Если в состав ЛОС входят сливные станции, параметр зоны увеличивается до 300 м.

В санитарно-защитных зонах для локальных очистных сооружений запрещено:

  • строить жилые дома;
  • проводить ландшафтные работы;
  • организовывать зоны отдыха, санатории, курорты, оздоровительные учреждения;
  • возводить коттеджные поселки и формировать садовые товарищества;
  • строить спортивные и детские площадки.

В санитарно-защитной зоне промышленного типа нельзя организовывать производства пищевой и фармацевтической направленности, строить склады, где хранятся пищевые и лекарственные товары, сырье и полуфабрикаты. Нельзя сооружать водопроводные комплексы, где производится очистка и хранение воды.

Еще несколько требований, предъявляемых санитарным зонам канализационных систем:

  • СЗЗ должна располагаться с подветренной стороны относительно промышленного объекта и жилых строений, расположенных неподалеку;
  • при проектировании обязательно должно учитываться, что в будущем локальные очистные сооружения будут расширяться;
  • возводятся ЛОС с учетом самотечного перемещения канализационных стоков, а также сточных вод поверхностного типа — вся территория располагается под небольшим уклоном;
  • при определении размеров СЗЗ учитывается тип и класс предприятия.

Проектирование санитарно-защитной зоны определяет ориентировочный размер. Нормативные расчеты сформулированы в СанПиН. Но со временем в процессе эксплуатации размеры СЗЗ могут изменяться в большую или меньшую сторону. На основании наблюдений и различных измерений состояния воздуха утверждается окончательный (установленный) размер СЗЗ.

Критерий, по которому определяется окончательный параметр зоны, это допустимая (предельная) концентрация загрязняющих веществ. Данный параметр измеряют на границе зоны.

Размер СЗЗ можно уменьшить, если в ЛОС внедрены новые технологии очистки и установлено новое высокоэффективное оборудование, либо перепрофилируется само предприятие — уменьшается его мощность, состав или класс опасности.

Нормативные документы

Главное меню

14. СТРОИТЕЛЬНЫЕ РЕШЕНИЯ И КОНСТРУКЦИИ ЗДАНИЙ И СООРУЖЕНИЙ

Генеральный план

14.1. Выбор площадок для строительства водопроводных сооружений, а также планировка и застройка их территорий должны выполняться в соответствии с технологическими требованиями, указаниями СНиП II-89-80* и требованиями разделов 10 и 11.

14.2. Планировочные отметки площадок водопроводных сооружений, размещаемых на прибрежных участках водотоков и водоемов, должны приниматься не менее чем на 0,5 м выше расчетного максимального уровня воды, обеспеченность которого принимается по табл. 11, с учетом ветрового нагона волны и высоты наката ветровой волны на откос, определяемых согласно СНиП 2.06.04-82*.

14.3. Расходные склады для хранения сильнодействующих ядовитых веществ (СДЯВ) на площадке водопроводных сооружений надлежит размещать от зданий и сооружений (не относящихся к складскому хозяйству) с постоянным пребыванием людей и от водоемов и водотоков на расстоянии не менее 30 м, от зданий без постоянного пребывания людей — согласно СНиП II-89-80*, от жилых, общественных и производственных зданий (вне площадки) при хранении СДЯВ в стационарных емкостях (цистернах, танках) — не менее 300 м и при хранении в контейнерах или баллонах — не менее 100 м.

14.4. Водопроводные сооружения должны ограждаться. Для площадок станций водоподготовки, насосных станций, резервуаров и водонапорных башен с зонами санитарной охраны первого пояса следует, как правило, принимать глухое ограждение высотой 2,5 м. Допускается предусматривать ограждение на высоту 2 м — глухое и на 0,5 м — из колючей проволоки или металлической сетки, при этом во всех случаях должна предусматриваться колючая проволока в 4—5 нитей на кронштейнах с внутренней стороны ограждения.

Примыкание к ограждению строений, кроме проходных и административно-бытовых зданий, не допускается.

Для площадок сооружений забора подземной и поверхностной воды, насосных станций первого подъема и подкачки необработанной воды, а также для площадок сооружений хозяйственно-питьевого водопровода, размещаемых на территории предприятий, имеющих ограждение и сторожевую охрану, тип ограждений принимается с учетом местных условий, а также требований “Указаний по проектированию ограждений площадок и участков предприятий, зданий и сооружений” (СН 441-72*).

Примечание. Ограждение насосных станций, работающих без разрыва струи (при отсутствии резервуаров), и водонапорных башен с глухим стволом, расположенных на территории предприятий или населенных пунктов, а также шламонакопителей станций водоподготовки допускается не предусматривать.

14.5. На площадках водопроводных сооружений с зоной санитарной охраны первого пояса должны предусматриваться технические средства охраны:

запретная зона шириной 5—10 м вдоль внутренней стороны ограждения площадки, ограждаемая колючей или гладкой проволокой на высоту 1,2 м,

тропа наряда внутри запретной зоны шириной 1 м на расстоянии 1 м от ограждения запретной зоны,

столбы-указатели, обозначающие границы запретной зоны и устанавливаемые не более чем через 50 м,

охранное освещение по периметру ограждения, при этом светильники надлежит устанавливать над ограждением из расчета освещения подступов к ограждению, самого ограждения и части запретной зоны до тропы наряда,

постовая телефонная связь и двухсторонняя электрозвонковая сигнализация постов с пунктом управления или караульным помещением, которое следует предусматривать при необходимости на водопроводах I категории (п. 4.4).

Для площадок станций водоподготовки с зоной санитарной охраны первого пояса должен приниматься полный объем технических средств охраны, для площадок станций водоподготовки с напорными фильтрами, насосных станций, резервуаров и водонапорных башен — ограждение согласно п. 14.4 и охранное освещение, для площадок сооружений забора подземной и поверхностной воды и насосных станций первого подъема, а также для площадок станций водоподготовки, насосных станций, резервуаров и водонапорных башен, размещаемых на предприятиях, территория которых имеет ограждение и сторожевую охрану, — ограждение, предусмотренное п. 14.4.

14.6. К зданиям и сооружениям водопровода, расположенным вне населенных пунктов и предприятий, а также в пределах первого пояса зоны санитарной охраны водозаборов подземных вод, следует предусматривать подъезды и проезды с облегченным усовершенствованным покрытием.

Размеры

Санитарное зонирование охранной зоны вокруг водопроводов может быть разделено на три охранных зоны. Основная санитарная зона строгого режима расположена вокруг площадки водозабора в соответствии с пунктом 1.5 СанПиН. Ее предназначение защитить источник водоснабжения от разрушения или загрязнения.

Второй и третий пояса вокруг источника водозабора предназначены для предупреждения возможности загрязнения.

Границы первого пояса для поверхностного источника водоснабжения

Границы первого пояса устанавливаются следующим образом. По проточным источникам (реки и каналы) от 200 метров вверх по течению, и 100 метров вниз по течению. По берегу, прилегающему к точке водозабора от 100 метров, по направлению к противоположному берегу при ширине акватории меньше 100 метров, вся акватория и 50 метров по противоположному берегу от линии уреза воды.

При водозаборе из озера и водохранилища в границы первого пояса включается акватория во всех направлениях на 100 метров, по прилегающему берегу 100 метров от линии воды.

Границы второго санитарного пояса при водозаборе из реки или канала

Вверх по течению, исходя из скорости течения и водоносности, на 95% обеспеченности водозабора на срок не менее 5 суток, вниз по течению на 250 метров.

Боковые границы охранной зоны при равнинном рельефе местности 500 метров и до вершины первого склона при гористом, но не более 1000 метров.

При наличии в реке обратного течения, расстояние границы второго пояса охранной зоны до водозабора определяется согласованием с санитарной службой.

При наличии судоходства, в границы второго пояса включается акватория до фарватера.

Границы второго санитарного пояса при водозаборе из озера или водохранилища

От водозабора по акватории во всех направлениях не менее 3 км. Следует также учитывать количество ветров, по согласованию с санитарной станцией. Боковые границы устанавливаются также, как и для проточного источника водозабора.

Определение границ третьего санитарного пояса при заборе воды из проточного источника, озера или водохранилища устанавливаются также, как и для второго пояса, боковые границы по водоразделу, не более 3 км от водотока или акватории.

Определение при использовании подземных источников

Границы первого пояса определяются от точки водозабора и составляют не менее 30 или 50 метров при недостаточной защищенности вод.

Для водозаборов, расположенных на местности, исключающей загрязнение, по согласованию с местными санитарными органами, допустимо сокращение границы первого пояса до 25 метров.

При использовании искусственно наполняемых подземных источников и резервуаров, границы зоны определяются от инфильтрационных сооружений и составлять более 50 метров.

Границы второго и третьего пояса определяются с расчетом возможного микробного загрязнения защищенных вод и точно определяются санитарной службой.

Определение границ защитной зоны водопроводов

На практике определяется пунктами 2.4 СанПиН.

Ширина санитарной охранной зоны вокруг водопровода определяется по крайним точкам и составляет 10 метров в обе стороны в соответствии со СНиП.

Возможно вам понадобится выгребная яма для частного дома, способы поддержания автономной системы стоков с редкой и не затратной чисткой. Читайте в этой статье про дренажную систему вокруг дома

А здесь все про разводку воды в частном доме. Подключение внешнего и внутреннего водопровода к источникам водоснабжения.

Защита канализационных труб

Чтобы не повредить труб канализационной системы, перед началом любых земельных работ стоит внимательно изучить местность. При отсутствии табличек о запрете проведения работ нужно искать колодцы с буквой К на люке. Это говорит, о наличии канализации в грунте.

Можно запросить в администрации план прохождения коммуникации на местности. Для проведения любых видов работ на охранной территории стоит получить разрешение в письменном виде эксплуатирующей компании. Без наличия документа о разрешении все действия рассматриваются, как незаконные.

Владелец канализации уходит от ответственности, если трубы повредят. Вся вина ляжет на:

1.компанию, производящую эксплуатацию, в случае отсутствия знаков предупреждения.

2.производителя монтажных работ, в случае наличия знаков предупреждения, и если на них не обратили внимание. В данном случае предусматривается административное правонарушение, виновник выплатит штраф, если повреждение нанесет вред окружающим рекам и почвам, то возможно возбуждение уголовного дела

В данном случае предусматривается административное правонарушение, виновник выплатит штраф, если повреждение нанесет вред окружающим рекам и почвам, то возможно возбуждение уголовного дела.

3.2. Мероприятия на территории ЗСО подземных источников водоснабжения*

3.2.1. Мероприятия по первому поясу

3.2.1.1. Территория первого пояса ЗСО должна быть спланирована для отвода поверхностного стока за ее пределы, озеленена, ограждена и обеспечена охраной. Дорожки к сооружениям должны иметь твердое покрытие

_________

* Целью мероприятий является сохранение постоянства природного состава воды в водозаборе путем устранения и предупреждения возможности ее загрязнения.

3.2.1.2. Не допускается: посадка высокоствольных деревьев, все виды строительства, не имеющие непосредственного отношения к эксплуатации, реконструкции и расширению водопроводных сооружений, в т.ч. прокладка трубопроводов различного назначения, размещение жилых и хозяйственно-бытовых зданий, проживание людей, применение ядохимикатов и удобрений.

3.2.1.3. Здания должны быть оборудованы канализацией с отведением сточных вод в ближайшую систему бытовой или производственной канализации или на местные станции очистных сооружений, расположенные за пределами первого пояса ЗСО с учетом санитарного режима на территории второго пояса.

В исключительных случаях при отсутствии канализации должны устраиваться водонепроницаемые приемники нечистот и бытовых отходов, расположенные в местах, исключающих загрязнение территории первого пояса ЗСО при их вывозе.

3.2.1.4. Водопроводные сооружения, расположенные в первом поясе зоны санитарной охраны, должны быть оборудованы с учетом предотвращения возможности загрязнения питьевой воды через оголовки и устья скважин, люки и переливные трубы резервуаров и устройства заливки насосов.

3.2.1.5. Все водозаборы должны быть оборудованы аппаратурой для систематического контроля соответствия фактического дебита при эксплуатации водопровода проектной производительности, предусмотренной при его проектировании и обосновании границ ЗСО.

3.2.2. Мероприятия по второму и третьему поясам

3.2.2.1. Выявление, тампонирование или восстановление всех старых, бездействующих, дефектных или неправильно эксплуатируемых скважин, представляющих опасность в части возможности загрязнения водоносных горизонтов.

3.2.2.2. Бурение новых скважин и новое строительство, связанное с нарушением почвенного покрова, производится при обязательном согласовании с центром государственного санитарно-эпидемиологического надзора.

3.2.2.3. Запрещение закачки отработанных вод в подземные горизонты, подземного складирования твердых отходов и разработки недр земли.

3.2.2.4. Запрещение размещения складов горюче-смазочных материалов, ядохимикатов и минеральных удобрений, накопителей промстоков, шламохранилищ и других объектов, обусловливающих опасность химического загрязнения подземных вод.

Размещение таких объектов допускается в пределах третьего пояса ЗСО только при использовании защищенных подземных вод, при условии выполнения специальных мероприятий по защите водоносного горизонта от загрязнения при наличии санитарно-эпидемиологического заключения центра государственного санитарно-эпидемиологического надзора, выданного с учетом заключения органов геологического контроля.

3.2.2.5. Своевременное выполнение необходимых мероприятий по санитарной охране поверхностных вод, имеющих непосредственную гидрологическую связь с используемым водоносным горизонтом, в соответствии с гигиеническими требованиями к охране поверхностных вод.

3.2.3. Мероприятия по второму поясу

Кроме мероприятий, указанных в разделе 3.2.2, в пределах второго пояса ЗСО подземных источников водоснабжения подлежат выполнению следующие дополнительные мероприятия.

3.2.3.1. Не допускается:

• размещение кладбищ, скотомогильников, полей ассенизации, полей фильтрации, навозохранилищ, силосных траншей, животноводческих и птицеводческих предприятий и других объектов, обусловливающих опасность микробного загрязнения подземных вод;

• применение удобрений и ядохимикатов;

• рубка леса главного пользования и реконструкции.

3.2.3.2. Выполнение мероприятий по санитарному благоустройству территории населенных пунктов и других объектов (оборудование канализацией, устройство водонепроницаемых выгребов, организация отвода поверхностного стока и др.).

Подробности вопроса

Параметры определения зон для охраны

Чтобы не пришлось выплачивать штрафы, следует при строительстве канализации и возведении построек рядом с ней, опираться на СНиП. Владельцы загородных участков, имеющих автономную канализацию, часто не знают о существовании таких норм и правил.

Необходимые сведения по нормам можно найти в следующих источника:

  • 1.Правила проектирования содержатся в СНиП 2.04.03-85.
  • 2.Все сведения об особенностях планировки и строительстве зданий в городах и селах содержатся в СНиП 2.07.01-89.
  • 3.Устройство канализационной трассы прописано в СНиП 2.05.06-85.
  • 4.Регламенты по приему работы и возникающие организационные задачи прописаны в СНиП 3.05.04-85.

Разные регионы России содержат поправки к СНиП, которые приняли местные органы административного управления.

Размер территории обычно определяется по параметрам внутреннего сечения труб, которые заложены в канализации.

  • 1.Трубы с внутренней окружностью до шестисот миллиметров требуют зоны в 5 метров и более во все стороны от стенок канализации.
  • 2.Если трубы имеют диаметр больше шестисот миллиметров, то охранная территория распространяется более чем на десять метров в разные стороны от прокладывания труб.

Как определить размеры зоны

Прокладка коммуникаций городских магистралей либо автономной канализации в частном доме не уводит от ответственности знаний СНиП, необходимо придерживаться строгих правил, прописанных в документах.

До начала строительных работ нужно тщательно изучить следующие нормативные акты: СП 40-108-2006, СНиП 3.05.04-85, также СНиП 2.05.06-86.

В правилах указаны условия, которыми обусловлено увеличение размеров охранной территории до 10 или 25 метров.

Какие условия увеличивают размер зоны.

  • 1.районы с повышенной сейсмической активностью.
  • 2.регионы с высоким уровнем промерзания грунта и воздуха.
  • 3.регионы с повышенной влажностью почвы и рыхлыми по составу.

Если на этапе проектирования выяснится наличие хоть одного неблагоприятного фактора, то размер минимальной охранной зоны увеличивают.

В разделе СНиП 2.07.01-89 изложена информация о необходимости соблюдения необходимой удаленности по горизонтали от элементов конструкции всех коммуникаций до жилых зданий и других строительных объектов, в нем прописаны параметры для охранной территории ливневой канализации.

Допустимое расстояние безнапорной канализации от фундамента здания должно быть не меньше трех метров, если канализация под напором, то цифра увеличивается до пяти.

На расстоянии в один метр должны располагаться опоры освещения на улице и контактные сети, опоры для сети, имеющей высокое напряжение. Должны быть удалены на три метра.

Вышеперечисленные средние показатели могут быть изменены в большую либо меньшую сторону в зависимости от конкретных условий, во всех случаях все расчеты должны быть научно обоснованы.

Ливневая охранная зона рассчитывается точно также.

Как рассчитать расстояние до водных ресурсов

Повреждение труб внешней канализационной системы может привести к загрязнению водоемов, рек, расположенных близи трассы. В СНиП прописаны обязательные параметры по удаленности не только зданий, дорог от канализации, но и озер с реками.

В СНиП указаны требования для расположения близлежащих водопроводов и канализации. Если при прокладке водопровода используют трубы с сечением не более тысячи миллиметров, между ними должно быть расстояние в десять метров и более.

Если диаметр водопроводной трубы больше, то допустимое расстояние увеличивается вдвое. Во время укладки труб в мокрую землю должно быть выдержанно максимально разрешенное расстояние между системами не менее пятидесяти метров. В данном случае внутреннюю окружность труб не учитывают.

Охранная зона ливневой канализации

Как и в случае с другими системами бытовой канализации, санитарная зона для ливневки – расстояние от элементов сети до объектов, которым в случае прорыва теоретически будет причинен вред. Эта дистанция, конечно же, измеряется в каждую сторону от участков канализационной системы.

Слив воды

Вне зависимости от того, каков тип канализации, соблюдают существующие правила. Охранная зона регламентируется следующей нормативной документацией:

  1. СНиП 3.05.04-85.
  2. СНиП 2.04.03-85.
  3. СП 42.13330.2011.
  4. СНиП 2.05.06-85.
  5. СНиП 2.04.02-84.
  6. СанПиН 2.1.4.1110-02.
  7. СП 32.13330.2012.

А двумя последними – размер охранной зоны, то есть сколько метров требуется отступать от труб в каждую сторону. Все, что связано с этой территорией, не должно противоречить нормативным документам. Ни результат, ни процесс.

Ливневые лотки

Поскольку охранная зона сетей канализации распространяется в каждую сторону от труб, без разрешения запрещены работы и над землей, и под землей. Если кто-то решит разместить что-то над охранной зоной, например навес, это также не должно создавать проблем. В таком случае лучше уточнить, законно ли это и требуется ли специальное разрешение.

Ниже в таблице представлено, сколько метров требуется отступать от дождевой (ливневой) канализации согласно нормам СП, СанПиН и СНиП

Такие меры предосторожности не менее важно соблюдать, чем охранную зону вокруг других вариантов канализационных сетей

При посадке кустарников и деревьев3 метра
При постройке объектов5 метров
При складировании чего бы то ни было5 метров
До фундаментов ограждений1,5 метра
До фундаментов зданий3 метра

Кто-то, возможно, считает, что ливневая канализация не несет в себе особой опасности. Это не так. Конечно, если сравнивать таковую с другими типами канализационных сетей, угроза меньше.

Нет такого отравляющего воздействия, равно как и столь высокого риска размножения патогенных микроорганизмов. Однако угроза все-таки есть, и немалая.

Устройство коммуникации около дома

Дождевая вода перемешивается с грязью, и в итоге весь поток в канализации представляет концентрацию природной грязи, а иногда и вперемешку с антропогенными отходами (мусором).

И такая вода тоже может нанести вред окружающей среде, и в итоге – людям. Вот почему необходимо устанавливать охранную территорию и для ливневой канализации.

Кстати, охранная зона напорной канализации во многом такая же, как у ливневой. Это говорит о том, что степень угрозы от дождевой сети не многим меньше.

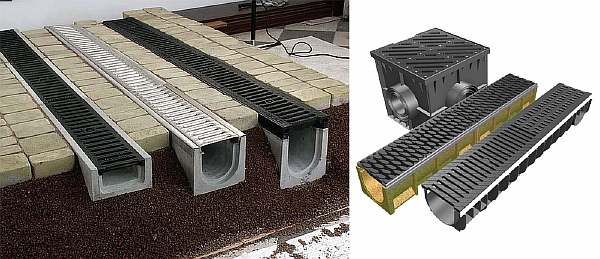

Ливневый лоток с решеткой

В самотечной же хозяйственной системе отсутствует такое давление, как в напорной. А потому условия по охранной дистанции достигают максимум трех метров до фундамента здания.

Важно учитывать, что эти нормы применяются чаще всего. Однако бывают ситуации, отличающиеся от обычных, в которых зона канализации рассчитывается индивидуально

Но делать это имеет право лишь опытный инженер, получивший разрешение на установку таких границ. Тогда санитарные правила не будут нарушены.

Ливневка в городе

Размеры охранных зон

Чтобы не расстаться с кровными деньгами, стоит изучить действующие нормативы и требования. Кстати, эта информация потребуется не только для грамотного оборудования непосредственно сточной системы и проведения работ вблизи нее. Зачастую собственники частных земельных участков обустраивают локальную канализацию и не знают, что подобные действия регламентируются действующими СНиПами.

  • СНиП 40-03-99 и его современный вариант СНиП 2.04.03-85 — содержат информацию, касающуюся правил проектирования;
  • 2.07.01-89* СНиП — включает в себя все данные о планировке и возведении строений в населенных пунктах;
  • СНиП 2.05.06-85* — можно отыскать нормы, которые затрагивают обустройство магистрального трубопровода;
  • СНиП 3.05.04-85* — прописывает возможные организационные вопросы, а также регламентирует правила приема работы.

Важно отметить, что параметры и требования могут отличаться в разных регионах страны. Дело в том, что за разработку и корректировку действующих норм несет ответственность орган административно-территориального управления. Кроме того, на размер охранной зоны, при соблюдении стандартных условий, оказывает влияние параметр внутренней окружности труб, используемых во время прокладки магистрали:

Кроме того, на размер охранной зоны, при соблюдении стандартных условий, оказывает влияние параметр внутренней окружности труб, используемых во время прокладки магистрали:

  1. Если диаметр труб не превышает 600 миллиметров, тогда охранная зона коллектора канализации будет составлять не менее 5 метров в каждую сторону от стенок магистрали.
  2. Если диаметр труб будет большим, то минимальное расстояние, в котором будет располагаться охранная зона канализационного коллектора, не должно быть меньше десяти метров по обе стороны. Этот параметр может возрастать до 25 метров и зависеть от назначения коммуникации, а также почвы, в которой прокладывается канализация.

Чтобы определить необходимый параметр стоит учитывать ряд факторов:

  • Вероятность землетрясений;
  • Значение средней температуры в регионе;
  • Фактическое значение влажности воздуха;
  • Характеристики почвы.

Если в процессе исследования указанных факторов будут выявлены неблагоприятные данные, тогда начальный размер охранной зоны должен быть увеличен.

В нормативном документе СНиП 2.07.01-89* содержится четкая информация о соблюдении положенного расстояния в горизонтальной плоскости от деталей напорной или самотечной сточной системы до иных объектов и строений, а также охранная зона ливневой канализации сколько метров:

  • Фундамент здания. Минимальное расстояние для самотечной канализации составляет три метра, для идентичной инженерной системы, работающей под напором, это значение равно 5 метрам.
  • Опоры столбов, ограждения и эстакады. Самотечная канализация должна быть оборудована на минимальном расстоянии в полтора метра, охранная зона напорной канализации составляет три метра.
  • Ось крайнего рельса полотна железной дороги — не менее 4 метров.
  • Бордюрный камень проезжей части. Самотечная система — полтора метра, при этом охранная зона напорной канализации СНиП должна быть не меньше двух метров.
  • Наружная бровка дорожного кювета — 1 метр.
  • Опора контактной сети или уличного освещения — не меньше метра.
  • Опора сети высокого напряжения — 3 метра.

В некоторых ситуациях приведенные значения расстояния могут быть увеличены или уменьшены. Принятие окончательного решения зависит от расчетов и обоснований.

Идентичным образом должна оборудоваться охранная зона ливневой канализации.

пример схемы

Назначение охранной зоны водопровода и канализационных сетей

Охранные зоны любых инженерных трасс и коммуникаций обозначаются соответствующими табличками и знаками, но охранная зона водопровода чаще всего таких предупредительных знаков не имеет, и поэтому при ремонте дорожного покрытия или других землеройных работах инженерно-коммуникационные сети повреждаются.

Такие происшествия сопровождаются наказанием в виде административной ответственности и штрафов, хотя за отсутствие тех же знаков о расположении охранной зоны водоснабжения или канализации не предусматривает никакого наказания и не определяет виновных.

А между тем, даже пара метров в каждую сторону от трубопровода может нарушить не только саму трассу, но и экологию в прилегающей местности.

Определение наружной канализации

Термин «охранная зона канализационных сетей» имеет отношение непосредственно к наружным магистралям и означает систему труб, транспортирующих к насосным станциям и очистным сооружениям бытовые и промышленные сточные воды, дождевые и талые потоки грязной воды.

В схему сетей канализации включаются элементы:

    1. Трубы разного диаметра;
    2. Смотровые, поворотные, перепадные и ревизионные колодцы.

Когда проектируется канализация и ее охранная зона, необходимо принимать во внимание следующие факторы:

    1. Суточные объемы сточных вод;
    2. Технические и эксплуатационные параметры сточной или водопроводной сети;
    3. Расстояние от стока до насосной станции и канализационного коллектора;
    4. Технические возможности по подсоединению трассы трубопровода к коллектору;
    5. Свойства почвы на трассе трубопровода, уровень грунтовых вод и рельеф участка;
    6. Климат в регионе и глубина промерзания грунта – через сколько метров грунт замерзает зимой.

Наружная канализация работает в условиях постоянного перепада температур и влажности, давления грунта и воздействия агрессивных сред, поэтому монтаж трубопроводов канализации проводится с применением пластиковых, асбоцементных, бетонных или металлических труб.

Схематично канализация реализуется как раздельный трубопровод (ливневка – сбор дождевой воды — и бытовая канализация прокладываются отдельно), полураздельный (ливневка и бытовая канализация прокладываются отдельно, но доставляются к очистным сооружениям в общем коллекторе), и общесплавной (все элементы трассы объединяются).

Определение охранной зоны

Жесткая охранная зона должна существовать для любой канализации, так как стоки – это источник опасности заражения питьевой воды или почвы на близлежащей территории. Размеры, которые должна иметь охранная санитарная зона, регламентируются СНиП и СанПиН. Нормативы определяют, сколько метров следует отступить в каждую сторону от трассы водопровода или стоков.

Охранная санитарно защитная зона – это запрет на следующие действия:

    1. Запрещено высаживать кустарники и деревья ближе 3 м от коллекторных колодцев;
    2. Не разрешается снимать верхний слой грунта (дерн);
    3. Запрещается организовывать мусорные свалки, заниматься взрывными или свайно-забивными работами;
    4. Запрещается загромождать подходы и подъезды к очистным и канализационным узлам и сооружениям;
    5. Без разрешения нельзя использовать грузоподъемные механизмы и проводить строительство;
    6. Запрещено вынимать и перемещать грунт рядом с водоемами, которые находятся неподалеку от канализационных сетей или водопровода.

Возможные последствия несоблюдения требуемых норм

Чтобы не допустить аварии на трубопроводной трассе, необходимо иметь план работ и схему прокладки трассы. Подземные трубопроводы сопровождаются обустройством колодцев с крышками на поверхности, имеющими обозначение «К». Кроме того, для работ в сзз необходимы соответствующие разрешения местных органов.

Исполнитель должен:

Соблюдать все нормативы и правила при обустройстве водоотвода напорной канализации и других сточных трасс; Не допустить разрушения существующих подземных магистральных трасс канализации и водопровода; предпринять все возможные меры предосторожности, приостановив работы, если обнаружились какие-либо несоответствия в предоставленных ему документах и разрешительных справках Следить за состоянием прилегающей территории

Увеличение или уменьшение СЗЗ

Поскольку размеры санзон, определенные СанПиН 2.2.1/2.1.1.1200-03, являются ориентировочными, их реальный размер может оказаться меньше или больше нормативного.

Причины увеличения СЗЗ:

  • Установление во время лабораторного контроля превышения допустимой концентрации опасных веществ или уровня шума на границе зоны. Чаще всего такая ситуация наблюдается при применении изношенного оборудования.
  • Использование новых технологий с недостаточно изученным влиянием на окружающую среду.
  • Отсутствие технической возможности очистки выбросов и снижения шума.
  • Размещение жилых построек с подветренной стороны источников загрязнения.

В этом случае размер СЗЗ может быть увеличен до трех раз.

Причины уменьшения размера санитарной зоны:

  • модернизация производства с внедрением новых экологически чистых технологий;
  • установка аппаратуры для очистки выбросов;
  • проведенное озеленение территории объекта и СЗЗ;
  • перепрофилирование предприятия на более экологически чистую продукцию.

В случае уменьшения размера СЗЗ производится новый расчет с определением ее границ.

Подтверждением уменьшения площади санзоны служат:

  • объективные доказательства стабильного снижения уровня загрязнений, подтвержденные наблюдениями и лабораторными анализами, проводившимися не менее чем в течение года;
  • измерения шума в пределах жилой застройки, который не должен превышать гигиенические нормативы.

Сокращать размер ССЗ, основываясь только на расчетах, без проведения технических или лабораторных исследований, запрещено.

Заключение

При устройстве любого вида канализации следует соблюдать необходимые технические условия и требования, касающиеся охранных зон. Возможны отступления от принятых норм по обустройству канализационных коллекторов, изменение минимального расстояния от наружных стен до стенок трубопровода. Но подобные изменения необходимо согласовать с соответствующими органами и получить их разрешение на работы в охранной зоне канализации.

Следует ответственно подходить к вопросу безопасности и не допускать возможных аварий канализационных коммуникаций. Ведь от них зависит жизнеобеспечение граждан любого современного населенного пункта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
