Акт испытания вентиляции и очистки вентиляционных каналов, образцы

Приемка вентиляции

Приемка и запуск в работу вентиляционных систем производится в два этапа:

испытания каждой вентиляционной установки по отдельности;
оформление акта сдачи в эксплуатацию системы вентиляции.

Работа проводится коллегиально, акт приемки системы вентиляции подписывает комиссия, состоящая из представителей организации-подрядчика и монтажника.

Если в эксплуатацию сдается вентиляция производственного предприятия или цеха, в комиссию должны входить: начальник цеха, главный механик или энергетик и специалист по технике безопасности. Если объект сдачи очень велик, приглашаются также специалист из СЭС и техинспектор.

Все монтажные работы проводятся в соответствии с СНиП 3.05.01-85 и проектом. Акт ввода в эксплуатацию вентиляционной системы необходим не только для новых объектов, но и в случае реконструкции или замены оборудования.

Перед подписанием акта приемки вентиляционной системы проводятся аэродинамические испытания и проверка ее работоспособности.

Определяется:

соответствие характеристик оборудования требованиям проекта;
учтены ли СНиПы и ТУ при монтаже;
соответствие показателей оборудования заявленным заводом-изготовителем;
наличие неплотностей в воздуховодах;
равномерность прогрева нагревательных элементов;
соответствие пропускной системы воздуха заявленной в проекте.

Допущенная к аэродинамическим испытаниям вентиляционная установка должна обеспечиваться следующими документами:

проект, состоящий из чертежей с внесенными изменениями (если таковые имеются), а также пояснительной запиской;
протокол согласования проекта с СЭС и пожарной охраной;
инструкция пользователя с обязательным уточнением режимов функционирования и технической готовности системы вентиляции;
акты на скрытые работы (вентканалы в перекрытиях, под полами и т.д.).

Комиссия исследует правильность документации и соответствие оборудования в ходе наружного осмотра.

Приборы необходимые для приемки приточно-вытяжной вентиляционной системы и подписания акта:

приемник давления комбинированный;
приемник полного давления;
манометры дифференциальные;
анемометры;
барометры;
термометры ртутные;
психометры.

Точность всех приборов регламентируется инструкцией по проведению испытаний. Все результаты замеров обрабатываются математически. Главная цель расчетов – это определение потерь давления по сети. К акту ввода в эксплуатацию системы вентиляции прилагается акт испытаний и паспорт на оборудование.

При обнаружении небольших изъянов комиссия дает рекомендации по их устранению, назначает сроки. Иногда в акте технической готовности вентиляционной системы дается разрешение на временную эксплуатацию в течение определенного периода, за который необходимо отладить работу.

В некоторых случаях испытания проводятся некачественно, акт приемки приточно-вытяжной вентиляционной системы подписывается при наличии дефектов. Через некоторое время заказчику придется обращаться в независимые лаборатории для проведения повторных испытаний, оплачивать их и уже за собственный счет переделывать систему вентиляции. Поэтому к подписанию акта приемки следует отнестись ответственно.

Для чего нужен акт проверки эффективности вентиляции

Существуют специальные организации, которые имеют соответствующий допуск. Именно они занимаются наладкой и проверкой систем кондиционирования и вентиляции. Стоит отметить, проверкой занимается не один человек. Это группа специалистов, которые, применяя современное оборудование, способны определить, насколько эффективной является вентиляция. Все результаты и подробности проверки заносятся в паспорт оборудования. Параллельно с этим оформляется и акт проверки. Этот документ хранится в учреждении, и предъявляется по требованию проверяющих организаций.

Для нежилых помещений

Как известно, в помещениях, где наблюдается большое скопление людей, приток свежего воздуха просто необходим. Именно поэтому, школьные и дошкольные организации, лечебные и другие учреждения должны иметь на руках акт, который подтверждает правильность работы вентиляционной системы. Стоит отметить, без этого документа СЭС не позволит эксплуатировать здание. Кроме этого, акт становится подтверждением расхода средств, например, если организация выделила деньги на ремонт вентиляции. При необходимости отчитаться, руководитель организации может ссылаться именно на этот акт.

Осуществление предпринимательской деятельности по управлению многоквартирными домами с нарушением лицензионных требований, за исключением случаев, предусмотренных статьей 13.19.2 настоящего Кодекса, влечет наложение административного штрафа на должностных лиц в размере от пятидесяти тысяч до ста тысяч рублей или дисквалификацию на срок до трех лет; на юридических лиц — от двухсот пятидесяти тысяч до трехсот тысяч рублей.

Таким образом, если МКД оборудован автоматическими системами противодымной вентиляции, то для ее обслуживания управляющей организации необходимо либо самой получить лицензию, либо привлечь для обслуживания организацию, которая имеет лицензию.

Проверяем дымоходы и вентканалы и предоставляем акты проверки вентканалов и дымоходов:

Работы по первичной и периодической проверке дымовых и вентиляционных каналов (труб) оформляются «Актом о техническом состоянии вентиляционных и дымовых каналов» строго установленного образца. Акт выполняется двухсторонним на одном листе. Технический отчет (приложение к акту) может содержать неограниченное число листов в соответствии с проводимыми замерами.

ухудшение самочувствия людей;
проникновение запахов от соседей;
образование плесени, грибка в ванной комнате и санузле;
повышенная влажность в комнатах, долго не высыхающее белье;
распространение запахов из туалета, кухни по всей квартире.

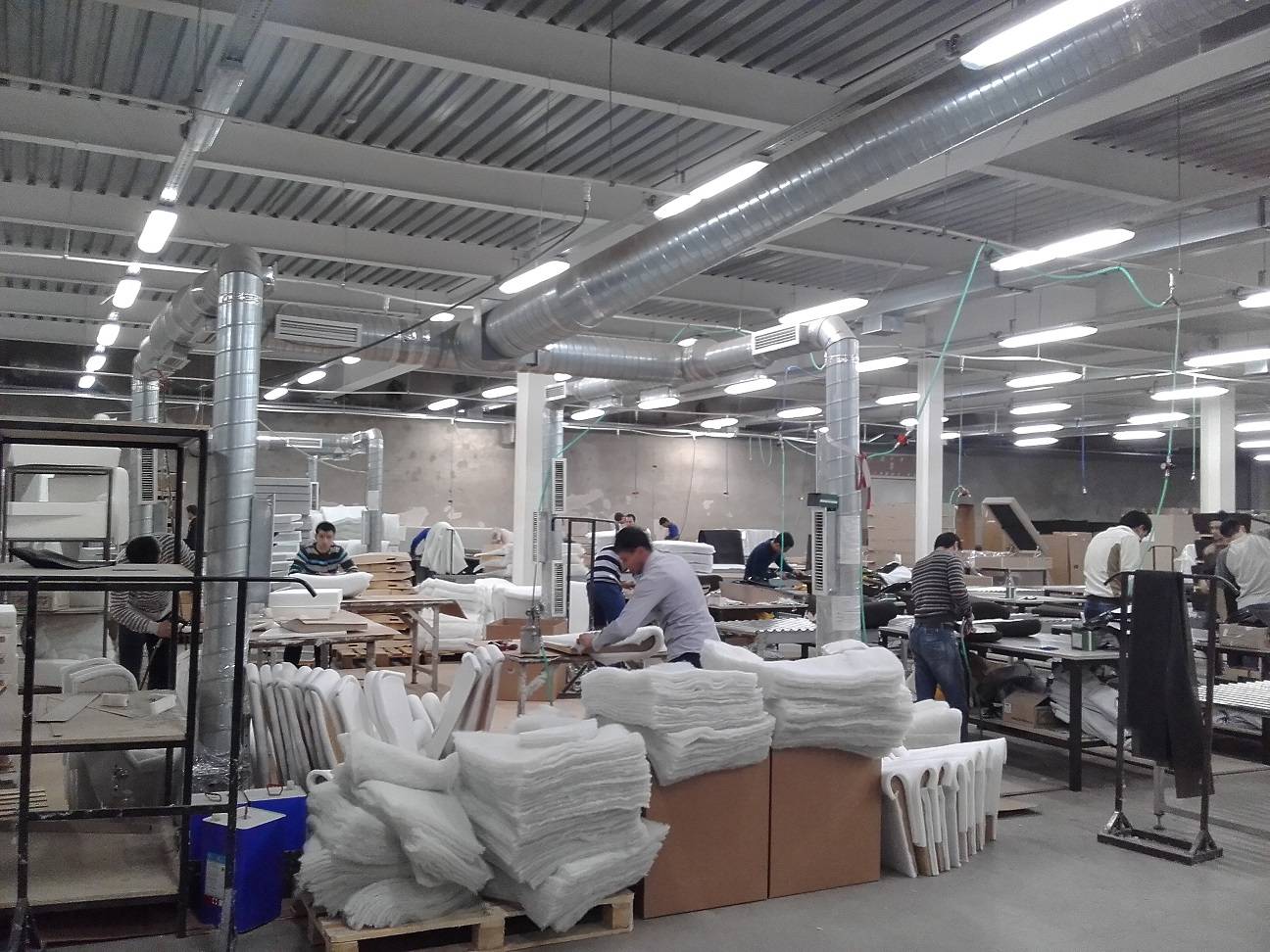

Обследование промышленной вентиляции

Обследование промышленной вентиляции требуется при сертификации цехов заводов в области промышленной безопасности, с выдачей Паспорта вентсистемы с фактической воздухопроизводительностью систем и аксонометрической схемой вентустановки. По результату обследования промышленных систем вентиляции выдается Результат обследования вентиляции. В Результате работ обследования указываются состояние всех вентиляционных систем на объекте и вывод о техническом состоянии и возможности их эксплуатации. Замеры воздуха производим сертифицированным анемометром: Термоанемометр ТКА-ПКМ (52), год выпуска март 2015, номер 653. Свидетельство об утверждении типа средств измерений RU.C.A № 38006. Для допуска к производству работ по обследованию промышленной вентиляции требуется Протокол от РосТехНадзора в области Промышленной безопасности для соответствующего класса и типа промышленности.

ПРОМЫШЛЕННАЯ ВЕНТИЛЯЦИЯ

НОРМЫ ТЕМПЕРАТУРЫ, ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ И СКОРОСТИ ДВИЖЕНИЯ ВОЗДУХА В РАБОЧЕЙ ЗОНЕ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ

Диагностика вентиляции

Диагностика вентиляции позволяет опредилить исправность вентиляторов, воздухонагревателей электрических и водяных, воздушных клапанов и электрических приводов, обратных клапанов и щитов управления. На основании результата диагностики системы вентиляции выдается Акт дефектации с указанием неисправностей и мероприятий по техническому обслуживанию. Техническое обслуживание систем вентиляции производится в соответсвии регламента плановых работ.

Аэродинамические испытания систем вентиляции

Аэродинамические испытания систем вентиляции проводим в соответсвии Рекомендаций по испытанию и наладке систем вентиляции Р НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние. Фактические замеры потоков воздуха в воздуховодах позволяют определить герметичность воздуховодов вентиляционной системы и фактический напор вентиляторов. По результату аэродинамических испытаний проводится технической обслуживание вентситем или пусконаладочные работы.

Пусконаладка систем вентиляции

Пусконаладочные работы систем вентиляции производятся обычно при первичном запуске вентиляции: регулировка возушных клапанов и шиберов для равномерного распределения воздуха по помещениям в соотвествии проекта, а также наладка системы вентиляции производится при изменении нагрузки и назначений помещений. При пусконаладке также производится контроль и регулировака температуры воздуха, влажности на различных скоростях вентилятора, проверка срабатывания защитных датчиков и воздушных клапанов в соответсвии Рекомендаций по испытанию и наладке систем вентиляции Р НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние.

Осмотр вентиляции

Осмотр вентиляции в Санкт-Петербурге производит наш инженер с выездом на объект и по результату осмотра вентиляции выдаем коммерческое предложение с указанием необходимых мероприятий по техническому обслуживанию, модернизации или ремонту существующей вентиляции и стоимости проектирования новых вентсистем. Стоимость выезда инженера и осмотра вентиляции в Санкт-Петербурге 3000 рублей с НДС. При необходимости производится зарисовка эскиза существующей вентиляции на плане помещений объекта.

ПАСПОРТИЗАЦИЯ ВЕНТИЛЯЦИИ

ПРОЕКТИРОВАНИЕ ВЕНТИЛЯЦИИ

АНЕМОМЕТР ТКА-ПКМ

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ВЕНТИЛЯЦИИ

Акустический расчет систем вентиляции

Акустический расчет вентиляции производится на основании паспортных данных на вентиляторы и на вентустановки в которых указаны шумовые характеристики уровень звукового давления в различных октавных частотах и расстояние на котором замерян этот показатель звукового давления. Обычно расстоние заводских замеров уровня шума 1 или 3 метра от вентилятора. По результату акустического расчета определяются мероприятия по шумоглушению: количество требуемых шумоглушителей в воздуховоды, гибкие вставки вентиляторов, виброопоры и виброгасители корпуса вентустановки, минаральная вата на перекрытие этажа здания, обустройство вентиляционной венткамеры и др.

ШУМ В СИСТЕМАХ ВЕНТИЛЯЦИИ

О СОСТОЯНИИ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОГО БЛАГОПОЛУЧИЯ НАСЕЛЕНИЯ В РОССИЙСКОЙ ФЕДЕРАЦИИ В 2013 ГОДУ

Акт проверки эффективности вентиляции как один из документов для Роспотребнадзора (СЭС)

Образец акта проверки эффективности

Одной из главнейших функций санитарной-эпидемиологической службы является обеспечение контроля, а также надзора за процессом соблюдения установленных норм санитарного законодательства. Существует ряд услуг, которым в обязательном порядке необходимо проходить стандартную процедуру санитарно-эпидемиологической экспертизы. К обязательной категории также относится ввод в эксплуатацию различных вентиляционных систем. Соответствующий контроль осуществляет специальные санитарно-эпидемиологические службы. Стоит отметить, что контроль и надзор сэс тесно взаимосвязаны. Можно лишь отметить различие в результатах принимаемых решений. Чтобы получить соответствующее санитарно-эпидемиологическое заключение, необходимо предоставить пакет документов в Ростпотребнадзор. Документация в Роспотребнадзор составляется в соответствии с установленными стандартами. Как правило, речь идет о следующих документах:

Выбор системы вентиляции для детского сада

Согласно с действующими нормами законодательства детские сады должны находиться в отдельно стоящих постройках и оборудоваться приточно-вытяжной вентиляцией с естественным побуждением. Это определено в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и СНиП 31-06-2009 «Общественные здания и сооружения».

Инженеры еще до этапа проектирования собирают информацию об особенностях климата, где будет располагаться детский сад, о средних показателях температуры, влажности, воздухообмена и параметрах помещения. Это позволит учесть все нюансы во время работы над проектом системы вентиляции детского сада. Также все показатели будущей системы вентиляции должны соответствовать данным, приведенным в таблице.

Таблица расчетных параметров воздуха

№ п/п	Помещение	Расчетная температура в холодный период	Кратность воздухообмена или количество удаляемого воздуха
Приток	Вытяжка
	Игровая, приемная младшей ясельной группы
	Групповая, раздевальная комната:
	группы раннего возраста
	2 младшей группы
	средней и старшей группы
	Спальни ясельных групп
	Спальни дошкольных групп
	Туалетные ясельных групп
	Туалетные дошкольных групп
	Залы для музыкальных и гимнастических занятий
	Буфетные
	Помещение бассейна для обучения плаванию			по расчету, не менее 50 куб.м. в час на ребенка
	Медицинские помещения
	Кабинеты массажа и физиотерапии
	Служебно-бытовые помещения
	Кухня			по расчету
	Стиральная
	Гладильная

Акт о проверке эффективности работы вентиляции

Контролирующие и исполнительные органы (в частности, Роспотребнадзор) руководствуются рядом документов, которые являются правовой базой для составления актов. Один из таких основополагающих документов – Федеральный закон «О санитарно-эпидемиологическом благополучии» №52.

Председателя и членов комиссии.
Время и адрес объекта, на котором проводится проверка.
Техническую документацию, которая прилагается к системе вентиляции.
Метод, которым была осуществлена проверка исправности (пробного пуска) и эффективности (индивидуальный параметр).
Установлено, что система вентиляции соответствует ГОСТу 13779-2007 или не соответствует ему.
Выводы и предложения (если имеются) собранной комиссии.
Подписи.

Акт обследования технического состояния вентиляционных каналов

Осмотры вентиляционных систем могут быть плановыми или аварийными, вызванными поломками оборудования.

Акт обследования вентиляционной системы предоставляет все данные об эффективности работы и соответствии коммуникаций расчетным нормам.

Для многих учреждений (например, медицинских, чистых цехов и других) очень важно поддержание определенного микроклимата, влияющего на ход производственного процесса или самочувствие людей. Плохая работа вентиляции и слабая тяга вызывают:

Плохая работа вентиляции и слабая тяга вызывают:

увеличение влажности вследствие слабого воздухообмена;
падение уровня кислорода в воздухе;
развитие условий для размножения патогенных микроорганизмов;
ухудшение самочувствия персонала и посетителей, развитию разнообразных болезней.

Поэтому Роспотребнадзор требует периодической паспортизации вентиляционных систем с обязательным составлением актов обследования.

Если в результате осмотра выявлены нарушения монтажа дымохода, акт обследования технического состояния вентиляционных каналов могут не выдать, а за проведенные работы придется заплатить.

Проверка вентиляции и акт для дымоходов установленного образца в квартире

Многоквартирный жилой дом предоставляет хозяевам недвижимости массу удобств, в их число входит система вентиляции. Просчитывается и закладывается сеть на стадии проектирования.

С течением времени каналы могут засоряться, в них оседает пыль. В итоге жилые комнаты наполняются неприятными запахами. Рассмотрим, что такое проверка вентиляции, кто и как ее проводит.

Разберемся в способах самостоятельной оценки эффективности системы и вариантах устранения недочетов.

Кто и как проводит проверку вентиляции в квартире

Нормативные акты СНиП предписывают обслуживание систем вентиляции управляющим компаниям. Кроме УК проверка вентиляционных каналов может осуществляться ТСЖ или другой организацией, в чьи обязанности входит обеспечение поддержания порядка в жилом доме.

Сроки проведения технических осмотров отражены в договоре. По итогам работ составляются акты. Процедуры выполняются с применением специальных приборов. Они регламентированы несколькими нормативными документами. В частности Постановлениями Правительства № 451, № 290, № 410, правилами Госстроя.

Важно! Профилактическое обслуживание вентиляционных каналов в многоквартирных домах выполняется с периодичностью не реже 1 раза в полгода. Внеплановые работы проходят после изменений конфигурации каналов, при жалобах от жильцов

Для выполнения процессов применяется оборудование различного типа. Это может быть видео-прибор с возможностью осмотра внутренних туннелей, анемометры для забора проб воздуха.

В ходе обследований приточно-вытяжных конструкций выявляется соответствие воздушного обмена в различных помещениях требованиям проектной документации. Исправное состояние или наличие расхождений фиксируются в актах.

Как самостоятельно проверить работу домовой вентиляции в квартире

Если в доме начали запотевать окна или появился неприятный запах, причин может быть несколько.

Самые простые:

Герметичность помещений. При установке пластиковых окон, плотно закрываемых дверей нормальный воздухообмен нарушается, появляется конденсат, запах.
Недостаточность нагрева. При температуре ниже +17 С в жилых помещениях и ниже +20 С в угловых комнатах естественная циркуляция воздуха не осуществляется.

Также причина может крыться в накоплении мусора в вентканалах.

Как проверить вентиляцию в квартире самостоятельно:

Спичкой или свечой. Поднести зажженный предмет к решетке или патрубку вентканала в кухне, ванной. Если пламя засасывает в шахту, вентиляция работает исправно. Нет – есть повод позвонить в УК.

Какие органы обследуют

Подобные мероприятия проводят как государственные, так и коммерческие организации, сотрудники могут составить акт ВДПО обследования дымоходов по стандартной форме под номером 20. Этот документ выдается независимо от того, была произведена проверка или ремонт, мониторинг обязателен.

Без получения определенных данных такие бумаги не могут составляться, это обусловлено высоким уровнем опасности для жизни и здоровья человека. Выдумывать показатели специалисты не намерены, вся процедура производится по правилам в соответствии с общепринятыми нормами. К документу специалист прикладывает протокол обучения в аккредитованных центрах.

Требования к дымоходам от проверяющих органов

Систематические обследования включают в себя такие факторы:

Техническое состояние каналов.
Проверка тяги и фактических засорений.
Наличие разделок в местах соприкосновения с горючими материалами кровли.
Исправность и расположение оголовков.

Не менее важным специалисты считают выявление зоны ветрового подпора, она может образоваться при неправильном расположении трубы по отношению к крышам прилегающих зданий, деревьев или других объектов.

Занимается процессом трубочист, он выявляет все существующие отклонения и предоставляет информацию ответственному лицу, документ выглядит как двусторонний бланк с подписями проверяющих лиц и заказчика.

Стоимость обследования и выдачи

Этот вопрос нужно уточнять в момент заказа услуги, но приблизительные суммы я предоставлю, в столице РФ дело обстоит так:

Газовое хозяйство. Акт обследования о произведенной очистке обойдется в сумму от 5000 руб.
Проверка соответствия всем требованиям с помощью современного оборудования, а именно видеообследование стоит от 5000 руб.
Выезд на адрес с целью консультации и осмотра дымовой трубы для вывода продуктов сгорания, камина или печи стоит от 1500 руб.

Акт осмотра квартиры

Документ может составляться и в иных случаях: при покупке квартиры в новостройке, заключения договора купли-продажи. Называться он может в таких случаях также акт приема-передачи, ведомость обнаруженных дефектов. Главное правило – все недостатки, претензии к застройщику должны быть в документе отражены. Если уполномоченное лицо отказывается составлять такой акт, Вы сами можете составить на основании ниже приведенного примера свой документ и акт об отказе от подписи.

При намерении обратиться в суд с исковым заявлением о возмещении ущерба от залива квартиры и т.п., правильно составленный акт осмотра квартиры станет основным доказательством по гражданскому делу. А при намерении виновника добровольно исправить причиненный вред станет страховкой от недобросовестного поведения и позволит успешно защищать интересы в суде.

Пусконаладочные работы

Следующим этапом наладки вентиляционных систем принято считать непосредственные пусконаладочные работы

Обратите внимание на то, что в соответствии с требованиями действующего законодательства все работы должны выполняться в строгом соответствии со СНиПами.Данный этап включает в себя следующие работы:

проведение предпусковых испытаний отдельно для каждого узла системы вентилирования;
комплексный запуск всей системы и выявление возможных неисправностей.

Индивидуальные испытания каждого компонента предусматривают проверку вентиляционных систем, а также работы электронного оборудования.

Обратите внимание, что проверка работоспособности системы осуществляется в момент, когда вентиляция работает на холостом ходу. Продолжительность работы вентиляции в таком режиме не должна быть менее одного часа. После проверки работы системы на холостом ходу осуществляется наладочные работы отдельного оборудования:

После проверки работы системы на холостом ходу осуществляется наладочные работы отдельного оборудования:

проверяется работоспособность вентиляторов;
проверяется работа теплорегулирующей системы, которая не допустит перегрев системы;
проверяется равномерность нагрева и охлаждения вентиляционного оборудования;
проверяется, как система работает в выключенном состоянии за счет естественной вентиляции.

По факту проверки каждого узла в вытяжке составляется технический паспорт в соответствии с требованиями СНиП к пусконаладочным работам по вентиляции.

После проверки каждого отдельно узла осуществляется комплексное опробование системы.

Комплексная проверка вентиляционного оборудования продолжается на протяжении трех суток. Все это время система находится во включенном состоянии под постоянным присмотром специалистов.На данном этапе проверки оборудования специалисты:

проверяют работоспособность всей системы и соответствие параметров забора и отвода воздуха тем, что указаны в технической документации;
проверяют работоспособность систем защиты, управления и сигнализации в случае выявления неисправностей в узле;
выявляются причины, которые могут влиять на неправильную работоспособность системы, производится их устранение;
работа системы доводится до параметров и показателей, указанных в технической документации.

После проведения комплексной проверки работ создается приемочная комиссия, которая получает в свое распоряжение:

техническую документацию по вентиляции;
технические акты и паспорта, составленные в ходе индивидуальной проверки оборудования;
заводские паспорта на вентиляционное оборудование, сертификаты, подтверждающие допустимость использования системы.

На заключительном этапе пусконаладочных работ приемочная комиссия составляет акт ввода системы в эксплуатацию.

Приемка вентиляционных систем

Для приемки и последующего введения в эксплуатацию вентиляционной системы осуществляется два этапа работ. Первый включает предварительные испытания, которые проходят все установки по отдельности. Второй подразумевает составление акта сдачи объекта в работу.

Вентиляционная система

Все работы должны проводиться коллегиально. Чтобы подписать акт, необходимо сформировать комиссию. Комиссия состоит из представителей компании, занимающейся установкой вентиляционных систем. В процессе оформления приемки систем на предприятии в состав проверочной комиссии также входят начальник цеха и механик.

Монтаж проводят в соответствии с действующими стандартами, в частности, со СНиП 3.05.01-85. Оформленный по завершении работ акт должен быть составлен не только в случае строительства нового объекта. Он необходим и после проведенной реконструкции здания либо замены старого оборудования на новое, вследствие чего существенно улучшатся показатели характеристик.

Прежде чем акт приемки будет пописан, должен совершиться процесс комплексного опробования, а также аэродинамические испытания систем вентиляции и окончательная проверка работоспособности. Каждый узел должен быть в идеальном состоянии, не иметь повреждений. Специалисты предварительно составляют программу, по которой и будет выполнена проверка.

Весь процесс направлен на определение:

соответствия параметров устройств поставленным в стандартах требованиям;
соответствия показателей устройств тем, которые заявил производитель;
отсутствия неплотностей в воздухопроводах;
равномерности нагрева всех частей;
соответствия пропускной способности в трубах заявленным производителем.

Следует отметить, что до комплексного опробования нужно провести несколько различных испытаний системы.

Коротко об испытаниях

Аэродинамические испытания проводят в различных зданиях и сооружениях вне зависимости от их типа и назначения. Нормативный документ, регламентирующий порядок проверки — ГОСТ Р 53300-2009. Стандарт регулирует испытания перед сдачей-приемом здания в эксплуатацию, а также периодические проверки, которые необходимо проводить не реже 1 раза в 2 года.

Приемо-сдаточные испытания включают в себя следующие действия:

соответствие установленной системы схеме в проектной документации;
проверку количества вентиляторов, противодымных клапанов;
проверку надежности установки воздуховодов, вентиляторов, дополнительного оборудования;
оценку расхода воздуха, который система удаляет при наиболее возможных нагрузках, и давления поступающего свежего воздуха.

При периодических испытаниях проверяют такие показатели, как фактический расход и скорость воздуха в каждом помещении здания, значение избыточного давления, состояние воздуха в лифтах и тамбурах.

Таким образом, проверяются вся документация, работа всех элементов системы на соответствие нормам безопасности, выясняются причины тех или иных нарушений засоров и неполадок. Все это необходимо для предотвращения гибели людей от дыма в ситуации пожара.
