Какую арматуру закладывают в монолитную плиту фундамента

Что необходимо для армирования?

Для того чтобы произвести армирование монолитной плиты фундамента подготовьте следующие материалы, инструменты:

  • Стальные прутки, количество которых соответствует предварительно выполненным расчётам.
  • Болгарку, оснащенную кругом для резки металла.
  • Сварочное оборудование или вязальную проволоку для соединения элементов каркаса в единую конструкцию.
  • Прочный шнур, деревянные колышки, необходимые для разметки.
  • Специальные кусачки для арматуры.
  • Рулетку, пассатижи, молоток.
  • Устройство для выполнения вязки арматурных стержней.
  • Приспособление для сгибания стальных прутков.

Подготовив необходимые материалы, инструменты и выполнив расчёты, можно приступать к выполнению работ.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

  • стержни соединенные встык, приведут потере прочности каркасной конструкции;
  • при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

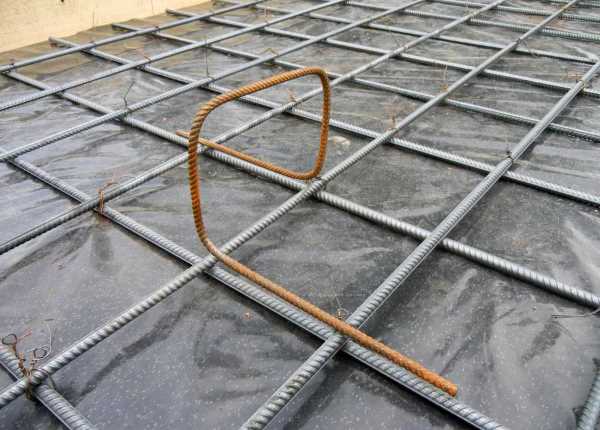

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

 Монолитная плита  во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы.  Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта,  при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины.  Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

 Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

Высокая несущая способность

  В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт.  Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

  Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

 Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

  Единственный фундамент,  на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для  цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

 Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его.  Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

  В условиях дефицита средств  для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при  наличии весовых расчетов будущего  дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

  Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель.   Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент  уже является черновой стяжкой для полов в доме

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

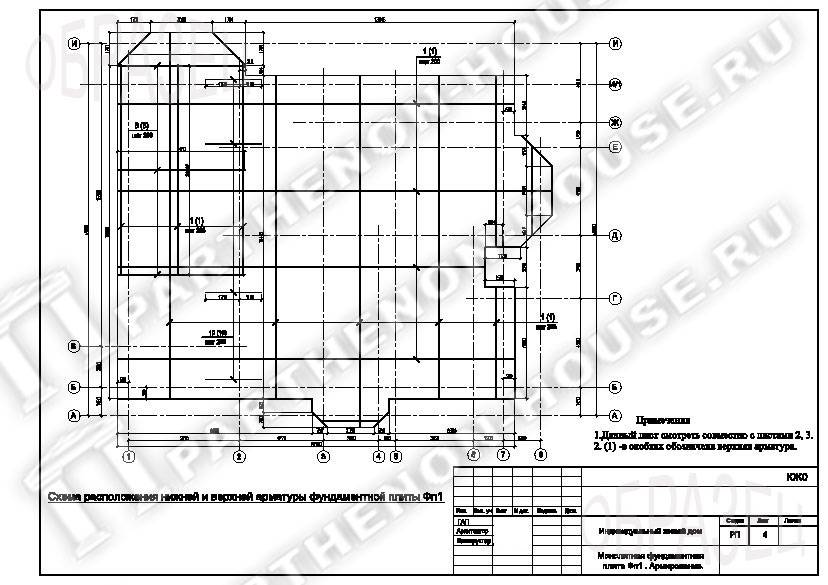

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

  1. Шаг укладки – 20 см.
  2. Ширина плиты – 7 м 20 см.
  3. Количество прутов – 720 : 20 = 36 шт.
  4. Шаг укладки – 20 см.
  5. Длина основания – 9 м 80 см.
  6. Количество прутов – 980 : 20 = 49 шт.

Размер ячейки армирующей сетки – 15х15 см, но при необходимости обеспечить обход коммуникаций этот размер увеличивают, и шаг между прутами составляет 20 см. Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Армирование бетона – несложная работа для самостоятельного выполнения. Опираясь на данные проекта, подбирают сечение, длину и необходимое количество арматуры

, мягкой вязальной проволоки. Соединение сваркой не применяют. Сварной шовне имеет необходимой пластичности , может быть поврёжден вибрацией при уплотнении бетона.

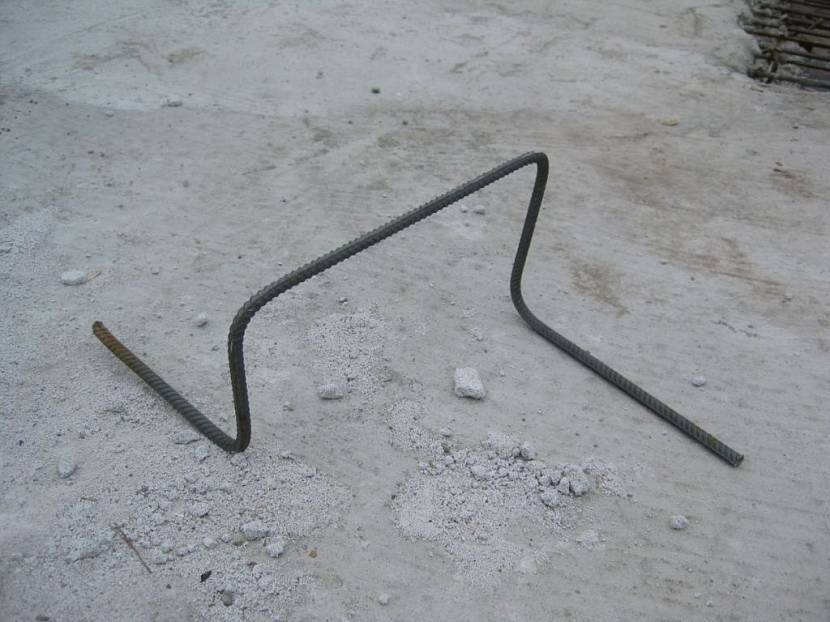

Фиксаторы для подъёма сетки над опалубкой можно сделать самостоятельно из обрезков арматуры.

Какую арматуру закладывают

Диаметр стержней зависит от принятой расчётной нагрузки, просчитывается во время стадии проектирования здания.

Диаметр арматуры, применяемой в частной индивидуальной застройке, обычно составляет 8-14 мм

Рифлёное периодическое сечение стальных прутов повышает прочность изделия, хорошо сцепляется с застывающей бетонной смесью.

Обратите внимание

Класс арматуры, предназначенной для строительства зданий и сооружений – АШ.

Расход арматуры

При покупке арматура измеряется в единицах веса – килограммах, тоннах. Подсчитывая расход арматуры, стороны перекрытия делят на шаг сетки и добавляют один стержень. Умножая количество в два раза, получают общее количество прутов разной длины, расположенных по длине, ширине перекрытия.

Зная эти величины, легко подсчитывается погонаж арматурных стержней. Умножив общую длину на удельный вес погонного метра прута, получают вес всех элементов. Обычно расход арматуры прописывается проектом строения

Правила вязки

Для вязки арматурного каркаса применяют отожжёную стальную проволоку в небольших бухтах, ее заранее нарезают отрезками длиной 10 -20 см для более удобной работы, также будет необходим крючок для вязки проволоки.

Как правильно вязать — последовательность действий:

  • отрезок проволоки протягивается под пересечением стержней;
  • концы проволоки загибаются вверх;
  • поворотом крючка в получившейся петле создаётся скрутка в несколько оборотов.

Длину арматурных прутов выбирают по размеру плиты.

Если избежать стыков невозможно, соединение стержней устраивается перехлёстом 40 — 70 см (в зависимости от толщины прута) в шахматном порядке.

Армирование бетонного элемента повышает прочность, жёсткость, долговечность конструкции для .

Порядок армирования и заливки

Устройство опалубки

Армирование перекрытий начинается с установки опалубки. К опалубке предъявляются следующие требования: она должна выдерживать вес сырой смеси, при этом не деформируясь визуально. Это довольно большая нагрузка, при слое бетона 200 мм она составит 500 кг на квадратный м. Поэтому конструкция опалубки должна быть довольно внушительной. Для щитов можно использовать фанеру толщиной 18…20 мм, для балок, стоек, ригелей использовать брус сечением 100х100 мм.

Можно использовать профессиональную опалубку. Ее преимущества в том, что она рассчитана на высокие нагрузки, в ее комплект входят телескопические стойки, выдерживающие значительный вес и позволяющие регулировать уровень. Это довольно дорогостоящее оборудование, но сейчас можно найти фирму, которая сдает и опалубку, и стойки в аренду.

Схему сборки опалубки легко найти в литературе, а если вы берете профессиональную опалубку, то к ней прилагается инструкция. Главное – после сборки проверить горизонтальность с помощью нивелира или других доступных средств.

Монтаж арматуры


Пластиковые фиксаторы необходимы для создания защитного слоя арматуры в нижней части перекрытия.

Армировка делается таким образом: нижний ряд укладываем на фиксаторы – специальные пластиковые опоры высотой 25-30 мм для создания защитного слоя. Стержни кладем с одинаковым шагом, параллельно друг другу. На них кладем следующий ряд под углом 90? и перевязываем вязальной проволокой в каждом пересечении. Затем устанавливаем разделители сеток, сгибаем, связываем с одинаковым шагом. Приведенный здесь чертеж подскажет, с каким именно. Армирование перекрытия по краям дополняется усилениями. На разделители и П-образные усиления укладываются продольные, а затем поперечные прутья арматуры. Верхний уровень готовой арматуры должен быть ниже верхней плоскости опалубки на 25-30 мм. Собранная арматура должна представлять из себя довольно жесткий каркас, выдерживающий без особых деформаций вес человека.

Заливка

После того как армирование будет закончено, можно приступать к заливке. Эту работу лучше всего производить с помощью бетононасоса, обязательно уплотняя смесь при помощи специального глубинного вибратора. Заливку желательно произвести за один раз. При затвердевании бетон дает усадку. Чем быстрее идет высыхание, тем больше усадка, что может привести к появлению микротрещин. Чтобы этого не произошло, в течение 2-3 дней нужно смачивать поверхность твердеющей плиты водой. Делать это лучше всего путем разбрызгивания. Но и в дождливый день производить заливку не стоит, рекомендуется предохранять свежую смесь от осадков. Плита должна сохнуть 30 дней, только после этого можно снимать опалубку.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8-10 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Армирование фундамента

Чтобы определить, можно ли использовать стеклопластиковую арматуру для ленточного фундамента и как вязать стержни из стекловолокна с таким основанием, нужно учесть, что существует два типа основы с лентой:

  1. Прямоугольная.
  2. Т-образная.

Во втором типе монтаж арматуры выполняется без предварительных расчетов, а подошва предназначается для поглощения нагрузок на изгиб. Материал можно зашивать в стенку, но при установке в подошву нужно быть особенно осторожным.

Если фундамент обладает прямоугольным сечением, использование стеклопластикового армирования оправдывает себя, поскольку эта конструкция может воспринимать сжимающие нагрузки.

Инструменты и материалы

Перед тем как начинать вязать ленточный фундамент, нужно подготовить такие инструменты и материалы:

  1. Измерительное приспособление — рулетка.
  2. Прибор для подгона и обработки прутьев — болгарка.
  3. Средства персональной защиты.
  4. Уровень водяного типа.
  5. Хомуты из пластика для скрепления прутьев.

Земляные работы

Перед началом армирования нужно подготовить углубление, руководствуясь планировкой будущей постройки. Поверхность дна нужно выровнять и утрамбовать, затем насыпать слой песка (10-15 см), полить его жидкостью и уплотнить. Следующим слоем будет щебень с аналогичной толщиной. После уплотнения верхнего покрытия на дне образуется надежная подушка с ровной плоскостью.

Строительство опалубки

Для обустройства опалубки используются доски, которые соединяются в щиты с помощью гвоздей или саморезов. Шляпки крепежных деталей нужно устанавливать с внутренней стороны, а конструкцию нужно дополнительно укреплять с помощью распорок.

Поверхность стенок покрывается пергаментом, который фиксируется с помощью степлера. Задача этого материала заключается в сохранении чистоты досок и борьбе с вытеканием жидкости из бетонной стяжки.

Дальше на стенках размещаются метки, которые будут определять уровень заливки бетона. По этой линии стоит ориентироваться при монтаже армированных элементов. Для более точного выполнения работы следует применить водяной уровень.

Технология вязки

Чтобы разобраться с технологией вязки, следует учесть несложные советы опытных специалистов и придерживаться такого алгоритма действий:

Перед началом вязки нужно подготовить чертежи каркаса и провести нарезку всех элементов, придерживаясь расчетов.
Для позиционирования поперечных прутьев в нижних слоях используются фиксаторы. Они закрепляются как перед началом монтажа арматуры, так и после завершения сборки.
Диаметр ячеек определяется параметрами ленты, которая подвергается укреплению. В большинстве случаев он варьируется от 15 до 30 см.
Перед соединением продольных прутьев, их нужно разложить на земле и нанести на них отметки в местах крепления поперечных деталей. В процессе вязки нужно соблюдать прямой угол.
Поперечные элементы фиксируются с продольными с нижней стороны. Для обеспечения надежного армирования, хомуты из пластика или проволока вяжутся как можно туже.
В первую очередь необходимо подготовить горизонтальные слои армирования, а потом начинать закрепление вертикальных

Фиксация осуществляется с внутренней стороны ячеек для повышения надежности конструкции.
Углам нужно уделять особое внимание. Специалисты рекомендуют не гнуть их путем температурного воздействия, поскольку это может ухудшить прочностные свойства.
После завершения вязки арматурной конструкции ее нужно поместить внутрь опалубки.

Если вязка стеклопластиковой арматуры осуществляется с помощью проволоки, то, чтобы облегчить работу, лучше задействовать вязальный крючок. Его роль может выполнять старая отвертка.

Сооружение арматурного каркаса

При обустройстве каркаса нужно придерживаться ключевого требования — изделие нужно полностью заливать бетоном, выдерживая дистанцию между стенками опалубки не меньше 5 см. Чтобы армированные элементы не размещались на дне углубления, следует закрепить кирпичи, а поверх них расположить продольные прутья и горизонтальные поперечины. Эти элементы соединяются с помощью пластиковых хомутов.

Заливка фундамента

На последнем этапе нужно залить бетон в опалубку с каркасом

Важно проводить это действие с особой осторожностью, помещая его в свободные полости между частями каркаса. Также необходимо периодически протыкать бетон прутьями для удаления пузырьков воздуха

Рекомендации по выбору арматуры

Для изготовления арматурного каркаса используйте стальные прутки следующего вида:

  • стержни класса А300 (АII), имеющие кольцевой профиль;
  • арматуру с серповидный профилем класса А400 (АIII), которая характеризуется улучшенным сцеплением с бетонным монолитом.

Использование монолитной плиты позволяет фундаменту выдерживать значительные нагрузки, которые равномерно распределяются по всей поверхности

Диаметр применяемых прутков зависит от массы возводимого здания и составляет:

  • 10-12 мм — для легких деревянных строений, гаражей.
  • 14-16 мм — для частных домов, ответственных построек.
