Описание контрольной опрессовки газопроводов в многоквартирном доме

Результаты опрессовки газопровода


Испытания признаются удовлетворительными, если давление на участке остается стабильным. Нормы следующие:

  • в наружном газопроводе изменение напора оставляет не более 10 даПа за час;
  • во внутреннем снижение показателя не превышает 60 даПа/ч;
  • во внутреннем газопроводе домов допускается падение давления не более чем на 20 да Па за 5 минут;
  • в резервуарах сжиженного газа параметр может измениться не более, чем на 0,3 МПа за 1 час.

Если давление изменилось выше нормы, результат опрессовки считают неудовлетворительным. В этом случае участок обследуют для обнаружения утечки и ликвидируют повреждения. Контрольную опрессовку повторяют.

Если показания соответствуют стандартам, участок принимают в эксплуатацию.

Нормы и правила проведения опрессовки


Эксплуатационные нормы Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

  1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
  2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
  3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме


Опресовку начинают после внешнего осмотра системы в пределах квартиры Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

  1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
  2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
  3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

Подземный газопровод


Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

  1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
  2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
  3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
  4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
  5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

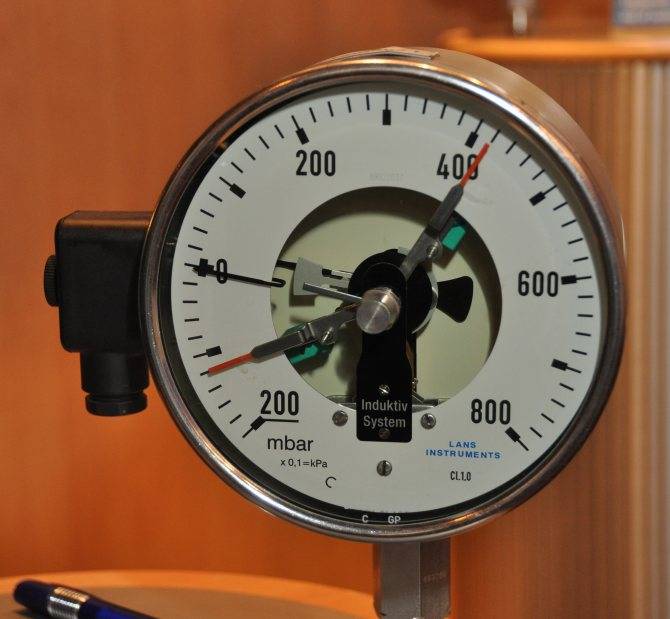

Мановакуумметр Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

  1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
  2. Открывают кран проверяемой горелки и наполняют резервуар газом.
  3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
  4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
  5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.

Техника монтажа газопровода

Автономная система газоснабжения

Работы начинаются с ввода трубы в здание. Для этого в наружной стене размещают футляр и сквозь него выполняют ввод. Уже внутри крепят стояк, расположенный в 20 мм от стен в вертикальном положении. Соединения на этом этапе выполняются при помощи сварочного аппарата.

Футляры должны располагаться во всех местах пересечения трубы с межэтажными перекрытиями, стенами и лестничными клетками.

Крепления газопровода необходимо устанавливать на расстоянии минимум 2 м друг от друга. Эти правила применимы для труб диаметром 25 мм. Они должны позволять выполнять ремонт и диагностику возможных в процессе эксплуатации повреждений. Конец каждого из креплений забивается в специальную деревянную пробку, находящуюся в стене. После этого место крепления заливают цементным раствором для придания дополнительной прочности.

Существует ряд правил выполнения сварочных работ:

Правила выполнения сварочных работ

  • Сварка может быть выполнена на трубах диаметром, не превышающим 150 мм и с толщиной стенок до 5 мм.
  • Дуговая сварка применяется, когда толщина трубы превосходит 150 мм или толщина стенки более 5 мм.
  • Перед выполнением монтажа необходимо подготовить трубы к сварке. Для этого их очищают от загрязнений.
  • К каждому сварному соединению должен быть обеспечен легкий доступ. Не допускается скрытие швов в стене или футляре.

Все соединения выполняются с помощью сварки. Резьбовые соединения допускаются лишь в местах установки запорной арматуры, приборов учета (счетчиков газа), соединения трубы со шлангом, ведущим непосредственно к газовому оборудованию.

С этим читают

Необходимость контрольной опрессовки газопровода

Опрессовка газопровода — тестирование на работоспособность и прочность под высоким давлением

Опрессовка – процедура, проводимая для тестирования замкнутой системы, работающей под давлением, на прочность и плотность. Испытание осуществляют, закачивая в контур воздух под давлением, величина которого выше рабочего давления в сети. При этом легко обнаружить мельчайшие погрешности при стыковке труб или сварке швов.

Приемная комиссия после проведения опрессовки составляет акт приема и позволяет запустить газопровод. Если были обнаружены неполадки, комиссия выдает предписание о ликвидации установленных дефектов. Акт приема подписывают монтажная и эксплуатационная компания. Периодичность не установлена: испытания выполняют по мере надобности.

Нормы и правила

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

  • являются законодательными документами, соблюдение которых носит обязательный характер;
  • проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
  • могут быть основанием для вынесения решения по судебному иску;
  • признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

Нормативы обеспечения газом жилых строений

Безопасность эксплуатации газового оборудования и сетей обеспечивается соблюдением определенного свода правил, зафиксированного в документе под названием «СНиП». Была принята документация для многоквартирных, а также частных домов и построек. Основные требования и положения включают следующие:

  • Использование газа представлено такими величинами: приготовление еды на газовых плитах – 0,5 м3 в день, подогрев воды колонкой – 0,5 м3 в день, индивидуальное отопление с помощью котла – от 7 до 12 м3 в день.
  • В частных домах напор газа в трубах не должен быть больше значения в 0,003 МПа.
  • Наружные газопроводы надземного типа следует располагать на участках, которые не имеют интенсивного движения автомобилей и людей. Расстояние от низа трубы до поверхности грунта не может составлять менее 0,35 м.
  • Сети низкого давления оборудуются отключающим аппаратом при вводе в здание. Расстояние от поверхности грунта должно составлять не более 180 см.
  • Объекты рядом с газопроводом должны быть размещены таким образом, чтобы не затруднять свободный доступ специалистов для ремонта и обслуживания газовых систем.
  • Хранилища газа следует располагать под землей на расстоянии в 60 см от поверхности грунта, если в зимний период происходит его промерзание. Если последнего не происходит, такая дистанция может составлять около 20 см. В случае с высоким уровнем грунтовых вод резервуар можно не погружать под землю, но при этом необходимо обеспечить его устойчивость и водонепроницаемость. Трубы с низким напором газа прокладывают ниже уровня грунта. Если в местности распространена многолетняя мерзлота, можно производить надземный монтаж сетей.
  • Во внутренней части помещений газопроводы прокладывают только открытым способом. Исключение могут представлять случаи с использованием специальных вентиляционных систем, при которых трубы находятся под щитами. Последние должны легко и быстро сниматься при необходимости обеспечения доступа к оборудованию.
  • В местах пересечения строительных конструкций трубы размещаются в особых футлярах. Нижние части располагаются на расстоянии 3 см от напольного покрытия. Соприкосновение с футляром не допускается, между ними обязателен минимальный зазор в 5 см. На этом пространстве следует разместить эластичные материалы.
  • Возле контрольно-измерительных приборов и газового оборудования в обязательном порядке располагают отключающие устройства.

Контроль герметичности газопровода

Только после получения удовлетворительного результата по описанным выше процедурам можно приступать к выполнению опрессовочных работ. Для этого систему подключают к специальному компрессору и заполняют трубы воздухом под давлением. Затем конструкция обследуется на предмет выявления недостатков.

Для выполнения опрессовочных работ в систему нагнетают воздух. Если необходимый уровень давления удерживается в течение определенного времени, результат проверки можно считать положительным

Если недостатки выявлены, их устраняют, если же система полностью герметична, её подключают к общей газовой магистрали. В процессе подготовки придётся снимать и устанавливать специальные заглушки, поворотные элементы могут быть заменены резьбовыми соединениями. В целом порядок проведения опрессовочных работ должен состоять из следующих операций:

  1. Для отключения от магистрали участка, который будет подвергнут процедуре, нужно перекрыть вентиль высокого давления и кран сети низкого давления.
  2. После этого вставляются заглушки.
  3. При разрыве фланца используются шунтирующие перемычки.
  4. Для стравливания имеющегося внутри системы газа необходимо использовать специальный рукав из прорезиненной ткани или выполнить эту операцию через свечу, которая обычно установлена на конденсатосборнике.
  5. Газ сжигается, а если нет возможности сделать это безопасно, перемещается для безопасного хранения.
  6. Теперь нужно установить переходники для присоединения манометров и компрессора.
  7. Для опрессовки систем повышенной протяженности рекомендуется дополнительно использовать ручные насосы.

Обычно выполнение контрольной опрессовки производят под рабочим давлением 0,2 мПа. Рекомендуемый предел давления при этом составляет 10 даПа/ч. На некоторых производствах для опрессовки внутреннего газопровода рекомендуется использовать давление 0,1 мПа, а допустимый уровень падения показателя составляет 60 даПа/ч или менее.

Опрессовку газовых труб внутри дома производят по всей протяженности системы от вентиля на входе в дом, до подключения к потребителям газа, например, к котлу

На объектах непроизводственного назначения, в том числе и при обустройстве газопроводов в жилых помещениях, контрольную опрессовку выполняют под давлением 500 даПа/ч. Допустимое снижение давления в этих случаях составляет 20 даПа за пять минут. Резервуары, предназначенные для хранения сжиженного газа, опрессовывают при 0,3 МПа/ч.

Если давление внутри системы остается стабильным в течение контрольного времени, то результат опрессовки считается положительным. Если такая ситуация достигнута, то специалисты снимают шланги, соединяющие систему с воздуховодом. При этом необходимо проконтролировать состояние запорных коммуникаций, установленных на участке между воздуховодом и газопровода. После этого устанавливают заглушки на штуцерах.

Если же во время опрессовки достичь стабильных показателей давления в системе не удалось, результат процедуры считают отрицательным. В этом случае выполняют техническое обследование системы, чтобы выявить недостатки и устранить их. После этого процедуру повторяют, чтобы убедиться в качестве проведённых работ.

Только после того, как в системе установится стабильное давление, опрессовку можно считать завершенной. Если проверка состояния системы оказалась неудовлетворительной, разрешение на подключение к магистрали не будет выдано. Причиной для отказа во вводе газопровода в эксплуатацию могут стать и нарушения, допущенные в ходе проведения опрессовки.

После того, как опрессовка завершена, давление внутри конструкции снижают до уровня атмосферного. Затем устанавливают необходимую арматуру и оборудование, после чего нужно еще 10 минут продержать систему под рабочим давлением. Для проверки герметичности в местах разъемных соединений на этом этапе используют мыльную эмульсию.

Для устранения выявленных дефектов, в соответствии с правилами, нужно сначала снизить давление в системе до атмосферного. Если после неудачной опрессовки были выполнены сварочные работы, следует проверить их качество физическими методами.

После выполнения опрессовочных работ выдается соответствующий акт, на основании которого специалисты газового хозяйства выполняют подключение к магистральному газопроводу

Процедуру регистрируют в журнале с оперативной документацией. По окончании проверки и опрессовки итоги работ отражаются в акте приема. Этот документ следует хранить вместе с другой технической документацией, относящейся к газопроводу. Кроме того, результаты опрессовки заносятся в строительный паспорт.

Снабжение природным газом

Работающее на природной смеси газообразных углеводородов бытовое и промышленное оборудование хорошо известно каждому. В жилых домах установлены котлы, газовые плиты и колонки.

В распоряжении многих предприятий имеются котельное оборудование и огороженные «домики» ГРУ

А на улицах располагаются газораспределительные пункты, привлекающие внимание желтым окрасом и ярко-красной надписью «Газ. Огнеопасно»

Каждому известно – газ поступает по трубам. Только как он попадает в эти самые трубы? Путь, пройденный природным газом до каждой квартиры, каждого дома поистине огромен. Ведь от месторождения до конечных потребителей топливо следует по разветвленным герметичным каналам, протянутым на тысячи километров.

Сразу после добычи на месторождении смесь газов подвергает очистке от примесей и готовится к прокачке. Нагнетаемый компрессорными станциями до высоких значений давления, природный газ направляется по магистральному трубопроводу к станции газораспределения.

Ее установки давление понижают и одоризируют газовую смесь метаном, этан и пентан тиолами, этилмеркаптаном и подобными веществами, чтобы придать ему запах (в чистом виде природный газ запаха не имеет). Пройдя дополнительную очистку, газообразное топливо направляется в газопроводы населенных пунктов.

Газопотребляющие приборы нуждаются в подаче горючего газа под определенным давлением. Комплекс ГРП регулирует (обычно понижает) сетевое давление газа перед подачей во внутридомовые сети с максимальным расходом газа до 30 тыс. кубометров в час

Затем природный газ поступает к пунктам газораспределения внутри городских кварталов. Перед направлением в сеть газопроводов квартала, давление транспортируемого газа снижается до требуемого минимума. Наконец газ следует в внутридомовую сеть газоснабжения – к газовой плите, водонагревательной колонке или напольному котлу.

Каждая газоперерабатывающая установка оснащается специальной горелкой, смешивающей перед сжиганием магистральное топливо с воздухом. В чистом виде (т.е. без доступа кислорода) горючесть природного газа нулевая.

Комплексы ГРС используются на отводах от главных газовых магистралей, они понижают давление и управляют подачей объемов газа в локальные сети потребителей (максимально 500 тыс. кубометров в час)

Техническая проверка газопровода операторами

Проверку газопровода выполняют с помощью специальных приборов, в строгом соответствии с производственной инструкцией. Добиться максимально точных результатов обследования и провести качественный ремонт, который ликвидирует возможность возникновения аварийной ситуации можно при нескольких погодных показателях: талый грунт, тепло и сухость.

Проверка герметичности соединяющих узлов

Обследование проводится бригадой, в состав которой входит как минимум три оператора: двое, идущие впереди, проверяют изоляционное покрытие, передают третьему о возможных местах нарушения герметичности.

В ходе обследования:

  • трасса газопровода полностью подвергается тщательной проверке на герметичность;
  • газовые трубки и колодцы газопровода проверяются на возможную загазованность;
  • подвергаются тщательному осмотру колодцы имеющихся, в диапазоне 15 см от газопровода, подземных коммуникаций: подвальных помещений, коллекторов и шахт.

Обследование проводится по схеме трассы газопровода, которая должна быть у одного из операторов. Все выявленные неполадки, утечки устраняются немедленно, в аварийном порядке.

Следует помнить о том, что в целях обеспечения безопасности и повышения точности исследований, работы по обследованию газопровода расположенного вдоль транспортной магистрали ведутся во время минимальной интенсивности движения транспортного потока. На операторах должны быть специальные сигнальные жилеты.

При обнаружении дефектов и нарушений изоляционного слоя труб требуется техническое обследование этого места. Для проведения этой процедуры необходимо вырыть шурф. Также шурфы нужны в точках, где из-за большого количества индустриальных помех невозможно использовать приборы.

Также для выявления возможных нарушений герметичности газопровода бурят скважины, в которых для установления факта утечки и скопления газа используются специальные устройства. Необходимо помнить, что применение огня при исследовании устья скважины на момент присутствия в ней газа, возможно только на расстоянии не менее 3 метров от сооружений и зданий.

Более технологичным способом проверки системы газопровода на герметичность является его опрессовка.

Выполнение технической проверки

Контрольная опрессовка газовых сетей выполняется не только перед запуском новой ветки, но также и после ее ремонта. Плановую опрессовку выполняют перед тем, как ввести газопровод в эксплуатацию.

Эту же процедуру повторяют при плановых проверках состояния системы. В ходе ее проведения можно обнаружить дефекты, которые уже имелись в трубах и огрехи, допущенные при выполнении сварочных работ. Только после полного устранения всех недостатков допускается использование газовой системы.

Перед началом процедуры рекомендуется выполнить техническую проверку состояния газопровода. Существуют инструкции и приборы, позволяющие провести такое обследование с помощью технических средств.

Проверка осуществляется бригадой, два оператора исследуют и оценивают состояние изоляционного покрытия, еще один специалист фиксирует места возможного нарушения герметичности.

При этом необходимо обследовать не только трубы и арматуру, но также колодцы и газовые трубки, убедиться в отсутствии загазованности. Если выявлена хотя бы малейшая утечка, состояние конструкции объявляют аварийным и немедленно приступают к устранению проблемы.

Операторы, которые проводят обследование труб магистрали, должны соблюдать определенные правила безопасности:

проверяющим следует надевать специальные жилеты, особенно при работе рядом с автомагистралями;
плановые проверки рядом с дорогами осуществляют в периоды, когда интенсивность движения минимальная;
если обнаружено разрушение изоляционного слоя, поврежденное место следует сразу же осмотреть, обратив внимание не только на состояние изоляции, но и на целостность газовой трубы.

Для подробного обследования может понадобиться рытье шурфа. В некоторых местах из-за наличия инфраструктуры использование исследовательской техники может быть затруднено. В такой ситуации создание шурфа понадобится обязательно, чтобы убедиться в целостности изоляционного покрытия или для выявления мест его разрушения.

Перед началом опрессовки необходимо выполнить проверку состояния газопровода и оборудования с помощью технических средств, чтобы предварительно выявить места возможных повреждений

Еще один способ исследования состояния газопровода – бурение скважины. В такое отверстие вводят приборы, которые анализируют состояние воздуха и позволяют выявить возможную утечку газа.

Во время проведения такого рода процедур следует помнить, что использование открытого огня ближе, чем на расстоянии в три метра от заполненных газом коммуникаций, недопустимо.

Изменение давления: причины и что с этим делать

Так произошло у моих знакомых: когда давление бытового газа упало, они заметили снижение мощности котла. Температура воды в отопительном контуре снизилась, то же произошло и в комнатах, а газовой плитой стало проблематично пользоваться. Неприятность может быть вызвана следующими причинами:

  • Проводится ремонт газопровода, плановый или аварийный.
  • Подключение новых потребителей. Напор может резко снизится или даже полностью исчезнуть на время.
  • Рост потребления голубого топлива в период холодов. Зимой объемы потребления растут повсеместно, следствием чего становится нарушение функционирования бытового газового оборудования.
  • Плохое техническое состояние труб. Это может быть коррозия внутренней поверхности, увеличивающая гидравлическое сопротивление или лед, скопившийся в период морозов. Если пламя горелок пульсирует, это свидетельствует о насыщении водяными парами (в трубах конденсируется влага).
  • Утечки. Газ просачивается через неплотные соединения в трубах, арматуре и газовом оборудовании. Причиной становится небрежный монтаж, скрытый заводской брак в трубах, неисправность арматуры, фильтров, счетчиков. Газ может просачиваться через микротрещины, появившиеся в результате коррозии или ремонта.

Газовое оборудование является источником повышенной опасности. Поэтому в любой непонятной ситуации настоятельно рекомендую звонить диспетчеру газовой службы по телефону 04 (с мобильного: 104 или 112) и действовать по его указаниям. Причинами повышенного или пониженного давления в газовой трубе будут заниматься сотрудники газовых эксплуатационных организаций. Кстати, пониженное давление в доме моих знакомых было вызвано ремонтом участка газопровода неподалеку, о чем им сообщил диспетчер; так что никаких действий им предпринимать не пришлось.

О причинах низкого давления газа в трубах в следующем видео:
