Технические характеристики и принцип действия электрических автоматов

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Важное значение имеет бренд, а также состояние проводки. Делать покупку рекомендуют в специализированном магазине

Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала

Маркировка автоматов

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

• наименование изготовителя или торговый знак;
• обозначение типа, каталожного номера или номера серии;
• значение номинального напряжения;
• значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
• значение номинальной частоты;
• значение номинальной наибольшей отключающей способности в амперах;
• схема соединений, если правильный способ соединения не очевиден;
• значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

• номинальный отключающий дифференциальный ток;
• уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
• номинальную наибольшую дифференциальную включающую и отключающую способность;
• кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
• символ «

» – для ДВ типа АС;

символ для ДВ типа А.

Расшифровка обозначений автоматических выключателей

Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

Пояснения к условному обозначению АВ приведены в таблице.

Символ	Расшифровка
ВА47	Обозначение серии выключателей
Х1	Тип выключателя
Х2	Число полюсов
Х3	Буква «N» при наличии полюса без расцепителя
Х4	Тип защитной характеристики
ХХ5	Номинальный рабочий ток
УХЛ3	Обозначение климатического исполнения и категории размещения (по ГОСТ 15150)

однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3 четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

Расцепители и их разновидности

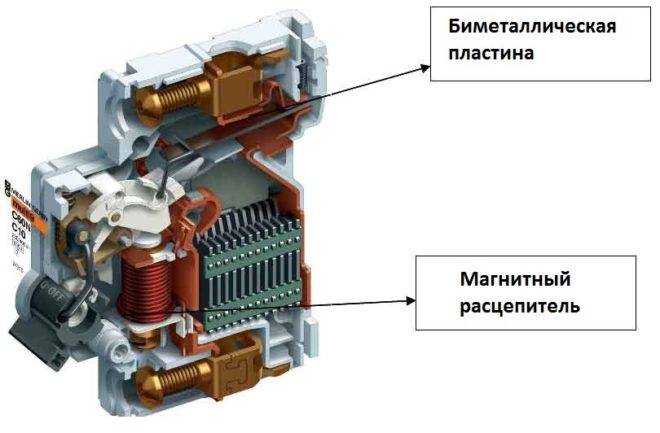

Строение автоматического выключателя

Расцепитель – это ключевой элемент любого автоматического выключателя. Несет в себе функцию блокировки электропитания, если величина тока превышает допустимое значение. При этом существует две разновидности таких устройств, которыми может быть оснащен автомат-выключатель – тепловые или электромагнитные.

Последние отличаются тем, что с их помощью достигается почти мгновенное срабатывание защитной системы, и участок сразу обесточивается, как только фиксируется возникновение короткого замыкания. В конструкцию входит катушка с сердечником, который под воздействием сильного тока втягивается внутрь, из-за чего постоянно срабатывает отключающий элемент.

Встречаются приборы дистанционного типа, которые не только блокируют, но и возвращают подачу энергии без необходимости самостоятельно подходить к электрощиту. Однако эти опции существенно увеличивают общую цену оборудования.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Условия испытаний и измерений

Испытание автоматов и аппаратов управления производят при температуре окружающей среды не ниже +100С.

Проверку максимальных расцепителей автоматов и пускателей следует производить с учётом введения поправок по температуре т.к. температура максимальных расцепителей выполненных на основе биметалла оказывает значительное влияние на временные характеристики автоматов. Поправки по току на температуру указаны в таблице2.

Влажность окружающего воздуха имеет значение при проведении высоковольтных испытаний , т.к. конденсат на изолирующих частях аппаратов может привести к пробою изоляции и, соответственно , к выходу из строя оборудования (как испытательного, так и испытуемого). Перед проведением высоковольтных испытаний аппараты следует протереть от пыли, грязи и влаги.

Атмосферное давление особого влияние на качество проводимых испытаний не оказывает.

Отключающая способность

4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.

Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.

Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.

С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.

Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.

Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.

Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!

Принцип действия автоматического выключателя

Теперь разберемся, как работает автомат защиты сети. Подключение его осуществляется подъемом вверх рукоятки управления. Чтобы отключить АВ от сети, рычаг опускают вниз.

Когда автомат защитный электрический функционирует в обычном режиме, то электрический ток при поднятой вверх рукоятке управления поступает к аппарату через подсоединенный к верхней клемме кабель питания. Поток электронов идет к неподвижному контакту, а от него – к подвижному.

Затем по гибкому проводнику ток поступает на соленоид электромагнитного расцепителя. С него по второму гибкому проводнику электричество идет к биметаллической пластине, входящей в тепловой расцепитель. Пройдя по пластине, поток электронов через нижнюю клемму уходит в подключенную сеть.

Особенности работы теплового расцепителя

При превышении током цепи, в которой установлен автомат защиты, номинала устройства возникает перегрузка. Поток электронов высокой мощности, проходя через биметаллическую пластину, оказывает на нее термическое воздействие, делая более мягкой и заставляя выгнуться в сторону отключающего элемента. При вступлении последнего в контакт с пластиной происходит срабатывание автомата, и подача тока в цепь прекращается. Таким образом, тепловая защита позволяет не допустить чрезмерного нагревания проводника, которое может привести к расплавлению изоляционного слоя и выходу проводки из строя.

Нагревание биметаллической пластины до такой степени, чтобы она изогнулась и вызвала срабатывание АВ, происходит в течение определенного времени. Оно зависит от того, насколько величина тока превышает номинал автомата, и может занять как несколько секунд, так и час.

Срабатывание теплового расцепителя происходит в случае превышения током цепи номинала автомата как минимум на 13%. После остывания биметаллической пластины и нормализации величины текущего тока защитное устройство можно будет снова включить.

Если воздух в помещении, где установлен аппарат, имеет высокую температуру, то пластина нагреется до отключающего предела быстрее, чем обычно, и может сработать даже при незначительном возрастании тока. И наоборот, если в доме холодно, нагревание пластинки будет происходить медленнее, и время до отключения цепи увеличится.

Срабатывание теплового расцепителя, как было сказано, требует определенного времени, в течение которого ток цепи может прийти в норму. Тогда перегрузка исчезнет, и отключения устройства не произойдет. Если же величина электротока не снижается, автомат обесточивает цепь, предотвращая оплавление изоляционного слоя и не допуская возгорания кабеля.

Причиной перегрузки чаще всего становится включение в цепь устройств, суммарная мощность которых превышает расчетную для конкретно взятой линии.

Нюансы электромагнитной защиты

Электромагнитный расцепитель предназначен для защиты сети от короткого замыкания и по принципу работы отличается от теплового. Под действием сверхтоков КЗ в соленоиде возникает мощное магнитное поле. Оно сдвигает в сторону сердечник катушки, который размыкает силовые контакты защитного устройства, воздействуя на механизм расцепителя. Питание линии прекращается, благодаря чему исчезает опасность возгорания проводки, а также разрушения замкнувшей установки и автоматического выключателя.

Поскольку в случае КЗ в цепи происходит мгновенное возрастание тока до величины, способной за короткое время привести к тяжелым последствия, срабатывание автомата под воздействием электромагнитного расцепителя происходит за сотые доли секунды. Правда, при этом ток должен превысить номинал АВ в 3 и более раза.

Наглядно про автоматические выключатели на видео:

Дугогасительная камера

Когда контакты цепи, через которую протекает электрический ток, размыкаются, между ними возникает электрическая дуга, мощность которой прямо пропорциональна величине сетевого тока. Она оказывает на контакты разрушающее воздействие, поэтому для их защиты в состав устройства входит дугогасительная камера, представляющая собой набор пластинок, установленных параллельно друг другу.

При контакте с пластинами происходит дробление дуги, в результате чего снижается ее температура и происходит затухание. Газы, возникшие при появлении дуги, через специальное отверстие удаляются из корпусной части защитного устройства.

Выбор автоматического выключателя по типу характеристики.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя по количеству полюсов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя по производителю.

Выбор автоматического выключателя по производителю

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

• Мы в TELEGRAM;
• Мы в Instagram;
• Мы на YouTube;

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной –  элементы, провода и полюса изображаются символически.

Подключение нулевого и заземляющего провода после УЗО

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы

Важно учитывать следующие часто встречающиеся ошибки:

• Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
• Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
• Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
• Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
• Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
• Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Пример реального проекта

Трехфазное устройство защитного отключения (УЗО)

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

• освещение комнаты, прихожей и кухни;
• свет и розетки в туалете;
• розетки в жилой комнате;
• розетки в коридоре и кухне;
• электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – \,  или трехфазная – \\\. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Напряжение

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.

Что приведет к неминуемому разрушению корпуса.

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой

Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.

Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.

Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.

Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя .

Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.

Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.

Автоматы имеют несколько характеристик, самыми распространенными из которых являются:

• — B — от 3 до 5 ×In;
• — C — от 5 до 10 ×In;
• — D — от 10 до 20 ×In.

Что означают цифры указанные выше?

Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.

Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.

При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).

В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.

Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.

Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.

Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.

Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.

Как выбрать автоматический выключатель

Есть мнение, что самый надежный вариант автоматического выключателя – это устройство, которое может выдержать максимальную нагрузку и обеспечить помещение максимально эффективной защитой. Если следовать такой логике, можно использовать в любых сетях воздушные автоматы, и таким образом избавить себя от большинства проблем, но на практике дело обстоит несколько иначе. В зависимости от параметров конкретной цепи будет зависеть и тип выключателя, который лучше в нее установить. Если ошибиться в выборе автоматического выключателя, в конечном итоге это может обернуться крайне негативно.

Если к обыкновенной бытовой сети электроснабжения будет подключен прибор, который рассчитан на работу в условиях повышенных мощностей, он не будет выключать питание даже тогда, когда сила тока будет существенно превышать все допустимые нормы. При этом температура изоляционного слоя значительно возрастет и станет разрушительной для кабеля, но номинальные показатели выключателя не будут превышены, поэтому автомат будет воспринимать такую ситуацию как рядовую. Отключение произойдет только после того, как вследствие плавления изоляции в сети произойдет короткое замыкание, но эта ситуация уже чревата пожаром.

Если допустимая мощность автомата, наоборот, не будет достигать той, которую выдерживает линия электропитания, нормальной работы цепи добиться практически невозможно. После подключения нескольких приборов электричество сразу выбьет, в итоге из-за постоянного воздействия большого тока он сломается по причине «залипания» контактов.
