Виды сооружений локальной канализации

Какие бывают виды очистных сооружений

Самые распространенные устройства локальной канализации среди пользователей в наше время:

• выгребные ямы;
• самостоятельные изготовления септика;
• пластиковое оборудование с разнообразным набором технических элементов.

Выгребные ямы

Они отличаются простотой сооружения и минимальными затратами. Выгребные ямы могут быть разного рода исполнения, от самых простых до выложенных покрышками, кирпичом, с использованием пластиковых или металлических емкостей. Днище ямы засыпают щебнем, галькой и дерном для создания дренажной системы.

Выгребная яма

Производство очистки стоков происходит путем отстоя твердых элементов и их оседания на дне конструкции. Яму желательно строить подальше от жилья и от водных источников, ближе к дороге для удобного подъезда специального автомобиля. Через определенное время нужно производить откачку ямы с помощью ассенизаторской машины. Такая местная канализация подойдет, если в доме живут периодически и используют небольшой расход воды, иначе выкачку ямы производят чаще.

Септики

Следующий локальный и очистительный вид канализации – септики, их легко изготовить своими силами. В этом случае используются бетонные кольца, кирпичи, пластиковые емкости, которые закапывают в землю. Для установки колец понадобиться вызов спецтехники, чтобы их не повредить и не укоротить эксплуатационный век.

Очистительная работа данной конструкции идет этапами. Вначале накапливаются стоки, потихоньку теряющие тяжелые, массивные фекальные загрязнения и садящиеся на дно колодца. Потом осветленная водная субстанция перемещается в последующий резервуар, заселенный специальной бактериальной флорой, поедающей органические примеси, отчего стоки становятся чище.

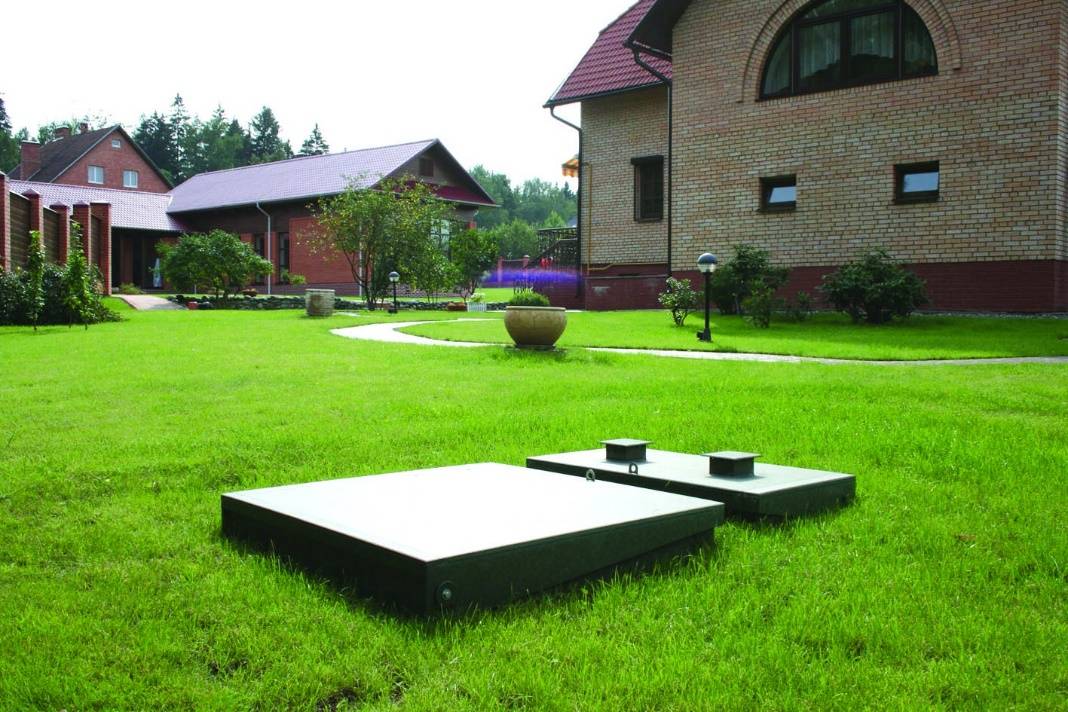

Септики для загородного дома

Третий этап завершается в фильтрационном колодце или на участке аэрации. В этих двух видах происходит процесс работы с участием гранитного щебня и песка, через них вода потихоньку впитывается в грунт, а твердые фрагменты загрязнения останутся в гравийном фильтре. По такому же принципу используются пластиковые гофрированные кольца у них свои плюсы, а минусом служит плавучесть оборудования, поэтому дно заливается бетоном. Откачка септиков тоже происходит при помощи ассенизаторской машины, но реже чем ямы.

Пластиковые заводские конструкции

Это большие емкости, внутри разделенные отсеками, накопительными и фильтрационными. Отличаются заводские локальные очистные сооружения канализации дополнительным оборудованием, которое качественно очищает поступающие стоки. Их установка и эксплуатация требует знаний, чтоб впоследствии они не всплыли, не нарушили наружную канализацию и не привели к загрязнению участка.

Ознакомившись с видами систем, подбирается подходящий вариант, но составляя смету надо помнить, что затраты не остановятся на приобретении оборудования, сюда входят суммы на покупку труб, гидро и тепло комплектующих материалов.

Особенности выполнения проектных работ

Проектируя очистные канализационные сооружения, следует предусмотреть возникновение различных ситуаций, которые впоследствии могут отразиться на эксплуатационных характеристиках системы. Также необходимо учитывать существующую законодательную базу.

Её основой являются охранные функции по защите природной среды. Система очистки должна находиться в санитарно-защищённой зоне

В процессе проектирования следует обратить внимание на следующие показатели:

• размеры и объём канализационной конструкции;
• оптимальный вид устройства;
• расположение грунтовых вод;
• уровень промерзания почвы;
• производительность системы;
• используемый способ очистки;
• оптимизацию выполнения монтажа канализационного устройства.

Схема очистных сооружений

Чтобы впоследствии не возникло конфликта с санитарно-разрешительными службами, перед строительством системы канализации необходимо подготовить ряд документов:

• договор о праве собственности или аренды на земельный участок;
• схему расположения места, где предполагается разместить очистную конструкцию;
• соответствие существующим санитарным нормам;
• технические условия использования водных ресурсов;
• данные об объёме потребляемой и утилизируемой воды;
• общую схему проекта;
• описание системы фильтрации и утилизации сточных вод.

Разрешение санэпидстанции должно присутствовать обязательно. Следует помнить, что при нарушении санитарных норм размещения объекта, собственник может быть привлечён к административной ответственности.

Выбор канализационной конструкции

Чтобы правильно выбрать систему очистки необходимо учитывать ряд факторов:

• суммарный объём суточного потребления жидкости;
• предпочтительный вид канализационной конструкции;
• режим использования канализационной конструкции;
• место размещения объекта.

Работа некоторых устройств может осуществляться в автономном режиме. Для функционирования других требуется электричество или другие виды энергии. Определённые системы нельзя использовать при близком размещении подземных вод.

При обустройстве очистной системы следует руководствоваться существующими санитарными нормами. Если для удаления отходов придётся применять ассенизаторскую машину, необходимо предусмотреть возможность свободного подъезда к месту хранения отходов.

Достоинства и недостатки

Локальная канализация обладает несомненным плюсом:

• не нужно выкачивать стоки и строить подъездные пути ассенизатору;
• экологически очищаются стоки;
• небольшие физические затраты в производстве монтажа;
• полученный гумус идет на удобрения в огороде;
• воду, полученную в результате очистки можно использовать для полива;
• канализационные газы не попадают в жилое помещение.

Но есть и недостатки:

• оборудование стоит дорого;
• регулярные финансовые затраты, высокая стоимость биопрепаратов для очистки, оплата электричества;
• септиками и полями фильтрации занимается полезная площадь.

Способы переработки сточных вод

Переработка сточных вод делится на 2 вида:

1. Анаэробная. Осуществляется посредством применения анаэробных бактерий, которые разлагают сточные воды на две составляющие: метан и воду. В результате такого процесса образуются отходы, которые под тяжестью своего веса оседают на дно.

Основные этапы анаэробной очистки:

• Разделение загрязнённых частиц по весу. Более тяжёлые оседают на дно, лёгкие – остаются на поверхности. Этот процесс происходит как в первой камере септика, так и во второй (только тут разделение осуществляется на более мелкие и крупные частицы).
• Более крупные частицы, оседая на дно, подвергаются действию анаэробных бактерий. Параллельно этому процессу происходит выделение тепла, благодаря чему септики можно использовать круглый год.
• Окончательным этапом является фильтрация сточных вод через подушку песка и щебня. Усиленному очищению стоков способствуют находящиеся в почве бактерии аэробного типа.

1. Аэробная. Эта система более современна и чаще всего используется в локальных очистительных станциях. Аэробные фильтры позволяют не создавать дренажные подушки. Станции полной очистки стоковых вод позволяют использовать отработанную воду повторно, например, для хозяйственных нужд. Такая высокая продуктивность обеспечена использованием двух разновидностей бактерий: анаэробов и аэробов.

Основные этапы аэробной очистки:

• Отстаивание стоковых вод. Этот способ механического распределения частиц применяется как в септиках, так и очистительных станциях.
• Анаэробная переработка крупных частиц. Этот этап ничем не отличается от работы бактерий в обычном септике.
• После окончания второго этапа, в станции запускаются аэраторы – устройства, которые обеспечивают насыщение среды бактериями аэробного типа. Эти бактерии живут и работают только при наличии кислорода. Их продуктивность позволяет не только быстро, но и очень продуктивно переработать оставшиеся выделения.
• Во время последнего этапа происходит повторное отстаивание, во время которого на дно осаждается ил. Оставшаяся после отстаивания вода является биологически чистой и покидает систему. Осадок ила подвергается повторному процессу переработки.

Даже при повторной переработке ила остаётся небольшое количество выделений, которые накапливаются в станции. Со временем их необходимо удалять, это происходит при технических осмотрах.

Блочные и модульные очистные сооружения

Очистные сооружения канализации с модульной и блочной системой – это устройства глубокой очистки

Очистные сооружения канализации с модульной и блочной системой – это устройства глубокой очистки, которые применяются в деятельности промышленной, хозяйственно-бытовой и производственной отрасли. Данный тип установки выполняет такие задачи:

• Обеспечение высокого уровня очищения канализационных вод;
• Снижение к минимуму образование ила;
• Качественная глубокая чистка;
• Бесшумная работа и защита окружающей среды от стоков;
• Предоставление возможности повторно использовать воду.

Стоит отметить, что производительность таких устройств достигает от 10 до 10 тыс. кубов в сутки. Данный показатель способен выполнить обработку стоков целых поселков. Плюсом систем есть способность функционировать даже в температурном климате до -55 градусов. Блоки и модули организуют тип работы, в основе которого лежит ступенчатая очистка.

Что представляет собой напорная система?

В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.

Самотечная (А) и напорная (В) канализации

Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:

Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.

Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift

Обозначения:

• А – Верхняя крышка с угольным фильтром.
• В — трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
• С – измельчитель.
• D – входной фильтр очистки.
• E – насосный механизм.
• F – резервуар.

— Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.

Пример с использованием наружной КНС

В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.

Основные правила устройства канализации

Чтобы канализация выполняла свои функции, чтобы избежать
заторов, деформаций и протечек, СП предусмотрены ряд рекомендаций, которые необходимо учитывать
как на этапе подготовки схем и проекта, так и непосредственно при устройстве наружных сетей канализации.

Диаметр труб

Одной из основных характеристик труб является их диаметр. Этот
параметр влияет на пропускную способность сети.

В СНиПе указаны наименьшие допустимые параметры труб:

• уличная сеть – Ду 200 мм
• внутриквартальная –  Ду 150мм
• ливневка уличная и внутриквартальная – Ду 200 мм
  и 150 мм соответственно;
• при поступлении в канализацию не более 300
  м3/сут вод возможно использование труб диам. 150 мм.

Расчетная скорость течения вод

Чтобы предотвратить заиливание труб,
необходимо учитывать скорость, с которой движутся стоки, заполнение системы и
наличие твердых взвешенных частиц. Эти данные содержатся в таблицах СНиПа, и для наружной канализации Ду
150-250 мм они следующие:

• минимальная скорость: 0,7 м/с;
• максимальная скорость: 8 м/с и 4 м/с для труб из
  металла и прочих;
• для ливневки: 10 м/с и 7 м/с для труб из металла
  и прочих соответственно.

Уклон трубопровода

Уклон — критический параметр при подготовке проектной
документации и проведении работ. Особенно актуально для самоточных систем, в которых
движение стоков происходит под воздействием сил гравитации. Если правильный
уклон не будет соблюден, то канализация не будет функционировать правильно, это
приведет к застоям стоков, неприятному запаху, заиливанию и заторам.

Уклон рассчитывается как отношение перепада глубины залегания
трубы к одному метру ее длины.

Наименование	Нормативный уклон
Лотки с покрытием из асфальта	0,003
Лотки с покрытием из тротуарного камня,  щебня	0,004
Булыжная мостовая	0,005
Отдельные лотки и кюветы	0,006
Водоотводящие канавы	0,003
Лотки, выполненные из ПВХ и полимербетона	0,001-0,003

Для инженерных сетей, устроенных в небольшом доме, например,
таунхаусе, и занимающих меньшую площадь, чем городские, принят следующие
значения:

Диаметр	Уклон
50 мм	30 мм/1000 мм
110 мм	20 мм/1000 мм
160 мм	8 мм/1000 мм
200 мм	7 мм/1000 мм

Если рельеф не позволяет иного, уклон можно уменьшать до
0,007-0,008.

Дождеприемные сети входят в общую канализацию с уклоном
0,002.

Глубина устройства

Критически низкие или высокие температуры имеют негативное
влияние на трубы. Кроме того, в зимний период времени при высоком залегании
труб жидкость в них может замерзнуть, образовывая ледяные пробки. Глубина
определяется в результате технологического расчета и с учетом данных о
местности местности, в которой происходит устройство трубопровода. Обычно он
закладывается на глубине 0,5-0,8 м ниже уровня промерзания почвы.

При определении глубины залегания также учитываются:

• материал;
• диаметр;
• тип грунта;
• способ монтажа.

Основание под коммуникации выбирается после изучения несущей
способности грунтов. Если монтаж осуществляется не в болотистой местности, не
на скальных, плывунных или просадочных грунтах, то трубы укладываются на
подготовленное дно траншеи.

В скальных породах делают песчаное основание толщ. минимум
100 мм, которое предотвращает повреждение материала. Как правило, для его
устройства используют местный мелкий песок. Для болот и просадочной почвы
устраивают искусственное основание, которое намного прочнее и не позволяет сети
проседать.

Для напорных трубопроводов рекомендуется предусмотреть
монтаж арматуры.

Какой вариант лучше

Для того, чтобы определиться с разновидностью очистной системы, рекомендуется ориентироваться на следующие критерии:

1. Суммарный объем стоков, вырабатываемый данным объектом в течении суток.
2. Где находятся очистные сооружения – под землей или на ее поверхности. Местности с высоким уровнем подземных вод требуют использования поверхностных коммуникаций.
3. Из чего состоят очистные сооружения: перечень отдельных секций обычно содержится в сопроводительной инструкции.
4. Специфика монтажа очистных сооружений. Для самостоятельной установки более всего подходят пластиковые септики.

Отдельные разновидности работают в полностью автономном режиме. Другие модели очистных сооружений нуждаются в электрическом питании. По ходу сооружения необходимо учитывать существующие санитарные нормативы. Те конструкции, которые обслуживаются ассенизаторской машиной, нуждаются в обустройстве свободного подъезда.

Общая схема устройства локальной канализации

Очистная система состоит из двух или нескольких резервуаров. Обычно они закрыты. Первая емкость, куда попадают канализационные стоки, собранные от сантехприборов частного дома, называется септиком. Она полностью герметична, здесь происходит биологическая обработка загрязнений. Второй резервуар обрезан снизу для того, чтобы очищенная биологическим методом вода могла уходить в грунт. Это самая простая схема очистного сооружения. Есть и более сложные варианты с использованием фильтрационных полей, на которые вода попадает после механической доочистки во второй емкости.

Общая схема устройства локальной канализации

Очистная система состоит из двух или нескольких резервуаров. Обычно они закрыты. Первая емкость, куда попадают канализационные стоки, собранные от сантехприборов частного дома, называется септиком. Она полностью герметична, здесь происходит биологическая обработка загрязнений. Второй резервуар обрезан снизу для того, чтобы очищенная биологическим методом вода могла уходить в грунт. Это самая простая схема очистного сооружения. Есть и более сложные варианты с использованием фильтрационных полей, на которые вода попадает после механической доочистки во второй емкости.

Обустройство канализации на дачном участке

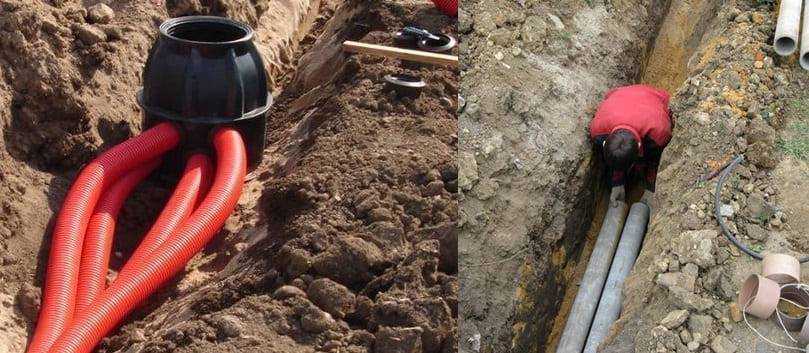

Монтаж

монтаж

• подготовка. Создается проект, выбираются материалы, конструкция траншей и способ прокладки кабеля. Создается смета на производство работ, спецификация на все материалы и оборудование. Делается разметка местности с использованием геодезических приборов и методик;
• земляные работы. Они выполняются исходя из типа сети, размеров и специфики укладки кабеля. Кроме того, необходимо учитывать расстояния, гидрогеологические условия участка, наличие других систем и возможность расширения сети во время последующей эксплуатации. Сначала выкапывают котлован под колодец, после чего роют траншеи;
• прокладка кабеля. Его либо затягивают в трубы с помощью специальных установок, либо укладывают на специальные кронштейны на вертикальных поверхностях канала. Возможна непосредственная укладка на грунт, но такой способ используется только в локальных участках системы;
• соединение, герметизация всех частей, засыпка траншеи и пазух колодца;
• проверка работоспособности, ввод системы в эксплуатацию.

Для выполнения монтажных работ необходимо привлекать работников специализированных организаций, имеющих допуск и соответствующую квалификацию. Строительство кабельной сети своими силами производится крайне редко. Поскольку требует наличия специальной техники и знания технологии выполнения работ.

Разновидности автономных очистных систем

Существуют такие такие автономных очистных комплексов:

• аэротэнки;
• септики с резервуарами;
• биофильтры.

Системы отличаются конструктивными особенностями и способами обработки стоков. Все сооружения снабжаются фильтрующими установками. Требуемого уровня чистоты воды такие конструкции самостоятельно обеспечивать не могут.

Септики

Схема септика из бетонных колец.

Септик состоит из многокамерного резервуара и фильтрующих средств. Такие устройства хорошо подходят для обслуживания дачи или небольшого коттеджа.

Септики отличаются небольшими размерами и присутствием в комплекте всех необходимых для очистки стоков компонентов.

Корпус резервуара производится из прочного полимера. Материал имеет небольшой вес, что облегчает монтаж. Септик нечувствителен к перепадам температур, воздействию агрессивных веществ, механическим нагрузкам. Для строительства накопителя можно использовать железобетон.

Аэротэнки

Имеют вид прямоугольного резервуара, где происходит механическая очистка воды. Аэротэнк отличается удлиненной формой, что делает его похожим на канализационную трубу, по которой отводятся хозяйственно-фекальные воды. В резервуаре жидкость смешивается с активными бактериями, обеспечивающими переработку. Пленка из нефтепродуктов также может удаляться в аэротэнке.

Конструкция для биологической очистки

Такие сооружения представляют собой резервуары или постройки, используемые для очистки сточных вод с помощью бактерий. Так же как аэротэнки, включаются в состав централизованной системы водоотведения или локального очистного комплекса. Помимо бактерий биофильтры содержат материалы, отделяющие крупные загрязнения.

Внешний вид ЛОС на небольшом перерабатывающем предприятии.

ЛОС для промпредприятий

Локальные очистные сооружения для промышленных предприятий функционируют по прогрессивной и более сложной структуре переработки стоков, имеющих более сложные по составу загрязнения.

Очистные системы, обслуживающие большие или сложные технологические предприятия, в своей структуре содержат:

• Линию механической очистки. Сточная жидкость поступает в накопительный резервуар, из которого распределяется на биофильтры, избавляясь от крупных включений;
• Одновременно функционирующие переработки промышленных стоков химическим методом. Избавившись от крупных фракций, стоки поступают в различные отстойники, содержащие определенные химические реагенты и растворители, которые связываются с органическими и неорганическими загрязняющими воду веществами, образуя перья или комки, что оседают на дне резервуара;
• Специализированные теплицы с аэротэнками, которые содержат активный ил и водный гиацинт, что избавляет воду от органических фракций;
• Биологические пруды для доочистки сточных вод, в которых проходит последний этап работы с фракциями посредством воздействия на них особых микроорганизмов;
• Обеззараживающая станция очистки канализационных вод посредством ультрафиолетового излучения.

Внешний вид ЛОС на небольшом перерабатывающем предприятии

Обычно каждая стадия переработки стоков промышленного типа осуществляется в отдельном здании или помещении, что позволяет избежать выделений загрязняющих соединений или веществ от этих канализационных стоков в атмосферу, а также комфортно осуществлять контроль над всем технологическим процессом.

ЛОС по этой структуре обеспечивают переработку канализационных линий на следующих предприятиях:

• птицефабрики;
• мясокомбинаты;
• заводы по производству стекла и иной продукции из него;
• консервные заводы;
• автомобильные мойки;
• заводы жиросодержащей продукции и растительных масел;
• и иные промпредприятия.

Принудительная и естественная подача воды

Для того, чтобы сделать качественную автономную канализацию в доме, необходимо определиться с подачей сточных вод. Её можно осуществлять двумя способами:

• Принудительно. Такой метод используется при локальных очистительных станциях, так как системе требуется быстрая подача отходов. Принудительная подача требует установки дополнительного оборудования. Также такой вариант системы канализации требуется, когда невозможно сделать наклон трубопровода.
• Естественная подача. Наиболее популярный вариант, не требует установки дополнительного оборудования и является самым дешёвым. Движение сточных вод осуществляется самостоятельно, без приложения механических сил. Происходит такой процесс из-за наклона, под которым прокладывают трубопровод. Естественная подача стоков в септиках и выгребных ямах.

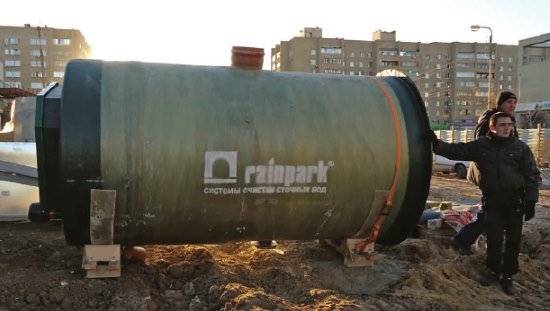

Преимущества систем Rainpark

Системы очистки стоков Rainpark имеют такие преимущества:

• полностью готовы к установке и использованию;
• компактность размеров – размещение на ограниченных территориях;
• оснащенность байпасом (только под заказ);
• прочные материалы изготовления;
• ударо-, влаго- и химикостойкиие;
• долговечность в эксплуатации (до 50 лет);
• не нуждаются в дополнительном сооружении конструкциями.

Компания Стандартпарк предлагает очистные сооружения сточных вод для частных и загородных домов (дачи), городской инфраструктуры и промышленного обустройства торговой марки «Rаinpark » различного типа для хранения и сбора воды, также для канализационных стоков и их очистки. Обращайтесь!
