Электропрогрев бетона с помощью провода ПНСВ — расчет и схема подключения

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.


Основные элементы конструкции кабеля обогревочного

Обозначение:

  • А – Выходы нагревательных жил.
  • В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
  • С – Муфта, для подключения нагревательной секции.
  • D – Концевая изоляторная муфта.
  • Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.


Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Методика прогрева железобетона

Главное преимущество этой технологии перед другими методиками прогрева – абсолютное отсутствие потерь тепла, так как тепловая энергия остается в окружающей ее бетонной массе. Затраты же на нагревание кабеля и передачу тепла в тело бетонной конструкции – минимальные по сравнению с другими обогревающими технологиями.

Следующий, несомненно, большой плюс – простота реализации этого способа. Достаточно после расчетов правильно подобрать греющий элемент, схему подключения и укладки, выбрать подходящее напряжение, и конечного результата можно добиться, не прибегая к услугам строителей и электриков.

Сама технология состоит из нескольких этапов, первый из которых – сооружение опалубки или формы соответствующей конструкции, в которую будет укладывать армокаркас, греющий провод и будет заливаться бетон, который перед подачей напряжения в схему обязательно должен уплотняться глубинным вибратором.Заливка раствора в подготовленную форму

https://youtube.com/watch?v=Mi9bK_pcfcI

Некоторые особенности, которыми обладает ПНСВ или КДБС, использующиеся для прогрева бетонной массы, позволяют схеме более эффективно преобразовывать электроэнергию напряжения в тепловую, главное – правильно все рассчитать. Это тепло и греет бетон, ускоряя его схватывание и затвердевание.

Профессиональные строители знают и понимают разницу между греющим проводом и кабелем, а индивидуальным застройщикам будет полезно иметь об этом представление, что поможет использовать технологию правильно и более эффективно. Методика прогрева при помощи кабеля дороже по следующим причинам:

  1. Прогрев армированного бетона проводится при подключении схемы к пониженному напряжению через специальный понижающий трансформатор, чтобы не допустить при случайном повреждении изоляции утечки опасного напряжения в конструкцию через влажную металлическую арматуру.
  2. Греющий КДБС можно подключать к сети не менее 220в. Оптимально – 220в или 380в без понижения сетевого напряжения.

Подключить ПНСВ или КДБС проще в смысле организации рабочего процесса – соединения делаются через специальные муфты, а кабель при этом не нужно укорачивать или наращивать. Но греющий кабель дороже провода, поэтому в индивидуальном строительстве он используется на усмотрение хозяина. Еще один недостаток кабелей – их нельзя использовать повторно.КДБС для прогрева бетона

Отличия проводов:

  1. Внешне провод от кабеля можно отличить по следующим признакам: у провода обычно одна жила, у кабеля – две или больше.
  2. У провода номинальные температурные пределы при нагреве бетона – ± 55°С.
  3. Максимальная сила тока – 16 А.
  4. Сечение – 0,6-3 мм, что позволяет гнуть провод в любом направлении и использовать сложные схемы укладки. Можно использовать специальный калькулятор расчета сечения провода.
  5. Расход провода на нагревание 1 м3 бетонного раствора – 50-55 м.

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

  1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
  2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
  3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Структура

Провода и кабели, особенно когда они зарыты в землю, требуют механической защиты от воздействия неблагоприятных условий окружающей среды, а также от неправильного обращения. На первый взгляд, все провода выглядят одинаково, но на самом деле существуют огромные различия. ПНСВ — провода для прогрева бетона, это их главная функция.

Провода, используемые для ландшафтного и газонного орошения, обычно медные и изолированы различными материалами. Проводник может представлять собой одну жилу из твердого металла или несколько скрученных вместе жил. Многожильные проводники являются более гибкими и могут изгибаться взад и вперед во много раз больше, чем одножильный провод одинакового размера.


Элементы устройства

Электрическая изоляция должна выполнять двойную функцию: обеспечить электрическое сопротивление для защиты проводника от окружающей среды и механическую прочность, необходимую для поддержания его целостности во время монтажа и укладки траншеи.

Однако кабель для прогрева бетона ПНСВ имеет определённые минусы:

  • сложно выполнять проектные работы, так как требуется точный расчёт длины изделия;
  • нужно включать в систему понижающей подстанции;
  • цена такой подстанций (ПТ) завышена;
  • он должен регулярно выполнять свои функции, поэтому брать устройство в аренду нет смысла.

Вам это будет интересно Определения веса кабеля

Обратите внимание! В ходе монтажа допустимо пользоваться сварочным аппаратом. Подобное устройство стоит применять для небольших объектов строительства

Из-за интенсивной работы устройство может выйти из строя.

Электропрогрев бетона проводом ПНСВ


Заливка раствора в подготовленную для прогрева форму

После проведения и утверждения всех расчетов и схем приступают к прогреву. Технология следующая:

Нагревательный элемент равномерно раскладывается в месте заливки

Важно, чтобы части кабеля не соприкасались друг с другом. Нагревательный объект не должен выходить за границы конструкции и взаимодействовать с опалубкой.
Прежде чем выводить концы кабеля за границы обогрева, холодные концы надежно соединяют с нагревательными выходами методом пайки

Для максимальной защиты места пайки дополнительно оборачивают металлической фольгой.
Проводится тест-проверка с использованием мегаомметра и измерение размеренной нагрузки тока по фазам.
Если система работоспособная и нареканий в реализации проекта нет, конструкцию заливают бетонным раствором.
Через понижающую трансформаторную подстанцию подается ток.

Это самый простой способ, позволяющий эффективно без нарушения особенностей эксплуатации прогреть бетон проводом.

Установка провода


Схема укладки провода

Провод прокладывается внутри опалубки еще до начала заливки полостей бетоном. Как правило, его фиксируют мягкой алюминиевой проволокой к арматуре, но по правилам техники безопасности такой подход в реализации не приветствуется. Минимальный радиус закругления не менее 25 см, обусловлено это большой жесткостью стальной жилы. Это правило особенно актуально при понижении температуры окружающей среды, невзирая на то что виниловая изоляция сохраняет свои физические свойства при температуре до -30 градусов. При -10 градусах крутой изгиб может стать причиной нарушения целостности изоляционного слоя.

Для равномерного прогревания провода прокладывают параллельно друг другу с интервалом не более 15 см. Для 5 м.куб. бетона требуется около 30 м кабеля вида ПНСВ 1,2.

При напряжении в 220В требуется около 17 метров кабеля, а при 380В минимум 31 метр. При таком подходе вся система будет прогреваться равномерно. Если же будет проложена секция большей длины, выделение тепла будет происходить не дальше 5-6 метров от места подключения к питающей сети.

Преимущества и недостатки

Таким способом прогревать монолитные бетонные конструкции выгодно за счет экономного энергопотребления и низкой стоимости кабелей. Отдельного внимания заслуживает устойчивость проволоки к химическому воздействию (кислотному и щелочному), что позволяет их применять при добавлении в строительную смесь разных присадок.

Несмотря на весомые достоинства, есть и недостатки:

  • необходимость в использовании специального оборудования – ПТ;
  • сложность в проведении расчетов требуемой длины кабеля.

Стоимость специального оборудования – понижающих станций – высока. Процесс использования недолгий, а стоимость аренды, как правило, составляет около 10% себестоимости агрегата. Применение сварочных аппаратов представляется возможным при обогреве небольших сооружений.

Провод

Что представляет собой провод ПНСВ?

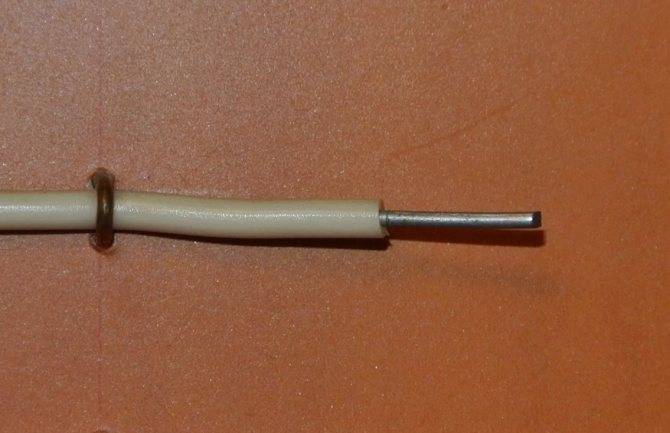

Внешний вид ПНСВ.

Характеристики

ПараметрЗначение
СтруктураОдножильный
Материал токоведущей жилыСталь, оцинкованная сталь
Материал изоляцииПоливинилхлорид, полиэтилен
Питание380 вольт через трансформатор. Питание от сети 220В тоже возможно, но с ограничениями по мощности (7КВт от электрощитовой, 3,5 КВт от розетки)
Рабочие температуры-60 — +80С
Сечение0,6 — 4 мм

Особенности использования

Технологическая карта прогрева бетона проводом ПНСВ должна учитывать ряд его особенностей.

Сталь имеет сравнительно высокое удельное сопротивление, что ведет к куда более сильному, чем у меди или алюминия, нагреву проводника при умеренных токах. Нормой для уложенного в бетон провода считаются 14-16 ампер; однако на воздухе такой ампераж расплавит изоляцию.

  • Перехлесты и укладка соседних проводов на расстоянии менее 15 миллиметров недопустимы из-за вероятности перегрева с расплавлением изоляции и короткого замыкания.
  • Поскольку сталь не отличается высокой гибкостью, провод укладывается с плавными изгибами радиусом не менее 25 мм.
  • Укладка допустима при температуре окружающего воздуха не ниже -15 градусов. Инструкция связана с тем, что пластиковая изоляция при более низких температурах утрачивает эластичность и может быть нарушена при изгибе.
  • Для более равномерного нагрева бетонной смеси уложенный провод рекомендуется покрывать металлической фольгой толщиной 0,2 — 0,5 мм.
  • Нагревательную секцию можно собирать из нескольких отрезков; при этом допускается соединение не только через колодки, но и скрутками. Прогрев — мероприятие одноразовое, и контактирующие поверхности просто не успеют сколь-нибудь существенно окислиться.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

Простейшая схема укладки для прогрева бетона проводом ПНСВ — змейка.

Методика прогрева бетона проводом ПНСВ обусловлена его механическими свойствами; в частности, коэффициентом теплового расширения. При нагреве температура монолита поднимается со скоростью не более 10С/час и опускается со скоростью не более 5С/час.

Превышение скорость может привести к росту внутренних напряжений и растрескиванию. Регулировка выполняется постепенным повышением и понижением напряжения на трансформаторе.

При использовании питания от 380В через понижающий трансформатор основной ограничивающий ток фактор — опасность перегрева самого ПНСВ. Проблема решается просто и изящно: схема укладки для прогрева бетона проводом ПСНВ при необходимости увеличения мощности включает несколько параллельно подключенных секций.

Монтаж кабеля ПНСВ

Монтаж обогревающей проводки состоит из двух этапов:

  1. Монтаж обогревательных контуров;
  2. Расположение и фиксация обогревающей проводки.

Монтаж обогревательных контуров

Прогревочный провод ПНСВ укладывают уже во время установки опалубки. Схему крепления кабеля к стальному каркасу продумывают на стадии создания проекта железобетонной или бетонной конструкции. Для равномерного прогрева бетона проводом ПНСВ ветви кабеля располагают с одинаковым промежутком между собой.

Оптимальный промежуток между ветвями обогревателя должен быть равен 15 см. Ветви проводки монтируют отдельными сегментами. Если обогрев производится от сети напряжением 380 вольт, то длина отдельной секции будет равна 31 метру. При питании источником тока 220 вольт длина провода составит 17 м.

При превышении этих нормативов длинные провода не будут достигать нужного уровня нагрева, и тепло не будет доходить в нужном количестве до крайних зон обогрева. Следует помнить о том, что прогрев бетона проводом носит одноразовый характер. После набора полной прочности бетоном кабель отключают и оставляют его в массиве монолита.

Расположение и фиксация обогревающей проводки

Расположение и фиксацию проводов обогрева производят по следующей методике:

  1. Определяют диаметр прогревочного провода. При наличии арматурного каркаса применяют кабель с виниловой изоляцией, она наиболее прочная. Для монолита без арматуры применяют провода с полипропиленовой оболочкой.
  2. Кабель нарезают равными по длине отрезками и сворачивают в продольные спирали.
  3. Спиральные ветви продевают через арматурный каркас, не касаясь внутренней поверхности опалубки. Оптимальное расстояние между проводом и ограждениями должно быть 100-150 мм.
  4. Кабель подвязывают к арматуре алюминиевой проволокой или полимерными стяжками.
  5. Укладку кабеля производят так, чтобы он не выходил наружу за пределы опалубки.
  6. После первых признаков схватывания залитого бетонного раствора включают трансформаторную подстанцию КТПТО. Регулируют степень нагрева провода увеличением или уменьшением напряжения тока.

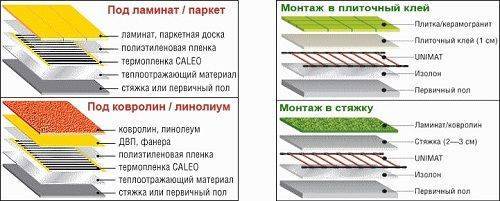

Положительные качества инфракрасных теплых полов

Современные конструкции инфракрасного пола обладают целым рядом несомненных достоинств. Прежде всего, их отличает простота и скорость монтажа. На установку полов, в среднем, тратится не более двух часов. Для них не требуется устройство стяжки. Такие полы легко укладываются под ковровое покрытие, линолеум или ламинат. Толщина пленки составляет всего 3 мм, поэтому, она совершенно не влияет на высоту помещения и не уменьшает его объем. Материал пленочного покрытия отличается высокой надежностью.

По сравнению с другими видами теплых полов, инфракрасная конструкция позволяет значительно экономить электроэнергию. Кроме того, имеется немало и положительных физических свойств. Инфракрасные полы способствуют ионизации воздуха и устранению различных неприятных запахов. Они абсолютно не влияют на влажность воздуха и не сушат его.

Данный тип теплых полов может использоваться как основной, так и дополнительный источник отопления домов и квартир. В первом случае покрытие пленкой составляет не менее 60-70% от общей площади помещения. При дополнительном обогреве застилается любая площадь, в среднем эта величина равна 30-50%. Инфракрасные полы устанавливаются в проходных коридорах по всей площади, при условии отсутствия мебели. В помещениях с мебелью пленка устанавливается по необходимости, на свободных местах.

Обзор методик

Для обеспечения правильного отвердевания бетона нужно, чтобы весь входящий в состав раствора цемент прореагировал с водой. Этот процесс называется гидратацией, и нарушается он в том случае, если вся влага или ее часть превращается в лед.

Чтобы избежать этого, используют различные методы:

  • Во-первых, при небольшом объеме работ можно добавить в состав раствора компоненты, предотвращающие замерзание. Минусом данной методики является неспособность подобных присадок противостоять сильным морозам, а также удорожание стоимости работ.
  • Во-вторых, при кратковременном похолодании можно просто обеспечить качественную теплоизоляцию залитого фундамента или другой несущей конструкции. При этом используется опалубка, изготовленная из материалов с низкой теплопроводностью, а сверху бетон накрывается многослойным полиэтиленом или рубероидом.
  • Для активного прогрева часто используется электродный метод. При этом проводники либо погружаются в толщу раствора, либо располагаются на его поверхности. Электрическое поле, формирующееся между токопроводящими пластинами или стержнями, отдает часть энергии бетону, поддерживая его температуру на высоком уровне.
  • Однако наиболее эффективной и практичной методикой является использование специальных нагревательных кабелей. Они закладываются в толщу бетона, после чего подключаются к специальному трансформатору и нагревают материал. Цена проводников относительно невелика, потому данный метод можно рекомендовать и для больших объемов.

Заливать бетон зимой можно только при условии прогрева

Как показывает практика, наиболее действенным является комбинирование методов пассивного теплосбережения и активного прогрева бетона. Ниже мы рассмотрим детали этого процесса максимально подробно.

Характеристики ПНСВ

Если говорить о технических параметрах провода для прогрева бетона, то провод ПНСВ характеризуется следующими показателями:

  • сопротивлением 0,15 Ом/м;
  • температурным режимом от -60 до +50 оС;
  • расходом порядка 50-60 м на 1 м3;
  • возможностью прокладки провода при температуре от -25 до +50 оС (но, монтажные работы рекомендуется производить при температуре не ниже -15 оС).

При этом рабочий ток нагревательного провода, располагающегося в бетонной толще, составляет 14-16 А.

Важно! Показатели рабочего тока «работают» только, когда провод находится непосредственно в бетонной массе. Если подключить его на открытом воздухе, система подогрева бетона перегорит. ПНСВ провод для прогрева бетона крепится на сетке армирующего каркаса и питается от понижающего трансформатора (лучше, если он будет состоять из нескольких ступеней, тогда вы сможете менять интенсивность нагрева, в зависимости от температуры воздуха)

Согласно техническому регламенту для работ рекомендуется использовать прогревочную подстанцию КТП ТО-80/86 (также часто используют СПБ-80), способную обеспечить обогрев площади порядка 20-30 м3. Подключается трансформатор к трехфазной сети на 380 В (обязательно выполняется заземление корпуса)

ПНСВ провод для прогрева бетона крепится на сетке армирующего каркаса и питается от понижающего трансформатора (лучше, если он будет состоять из нескольких ступеней, тогда вы сможете менять интенсивность нагрева, в зависимости от температуры воздуха). Согласно техническому регламенту для работ рекомендуется использовать прогревочную подстанцию КТП ТО-80/86 (также часто используют СПБ-80), способную обеспечить обогрев площади порядка 20-30 м3. Подключается трансформатор к трехфазной сети на 380 В (обязательно выполняется заземление корпуса).

Если вы планируете использовать кабель для прогрева бетона без трансформатора напрямую от сети 220 В, то длина провода должна составлять 120 м, поэтому намного удобнее и безопаснее все же использовать подстанцию.

Также стоит учитывать, что длина провода зависит от принципа заливки фундаментального основания. Для армированных и неармированных конструкции значения отличаются

Чтобы рассчитать длину греющего провода, обратите внимание на таблицу ниже

Однако, настоятельно рекомендуем обратиться к технологической карте 37-03 (смотри ниже), чтобы получить более точные данные. В этом документе вы также найдете расчет прогрева бетона (от 8 до 72 часов), в зависимости от температуры окружающей среды и модуля прочности конструкции.

  • 1
  • 2-3
  • 4-5
  • 6-7
  • 8-9
  • 10-11
  • 12-13
  • 14-15
  • 16-17

Способы нагрева бетона с помощью сварки

Выбор технологии определяется конфигурацией плиты и объемом обрабатываемой смеси. Строители учитывают допустимые энергозатраты, требования по срокам выполнения работ. Имеют значение погодные условия, марка и состав раствора.

Сварочный аппарат и провод ПНСВ


Сварочный аппарат и кабель ПНСВ для прогрева бетона.

В ЖБИ-конструкцию укладывают петлями греющийся кабель ПНСВ сечением от 1,2 мм (наличие центральной стальной жилы обязательно). Сетевой ток может составлять 14‑16 А. Особенность проводника этой марки – перегрев и короткий срок службы при прокладке на открытом воздухе. Поэтому на участке выхода кабельной линии из бетонной конструкции к ней подсоединяется метровый провод АПВ сечением 2,5 или 4 мм.

Использование электродов


Прогрев бетона электродами.

Суть метода заключается в размещении внутри раствора проводников, которые при прохождении тока выделяют тепло, нагревая влажный бетон. Схема размещения элементов и их подключения к источнику питания разрабатывается индивидуально. Рабочее напряжение не должно превышать 127 В, если в составе конструкции используется металлическая арматура.

Прогрев выполняется электродами поверхностного или погружного типа. В первом случае применяется полосовая сталь шириной до 8 мм, толщиной 4 мм, вертикально зафиксированная на опалубке с шагом 30 см. Металл непосредственно не контактирует с бетоном, крепится к конструкции через рубероид, поэтому может применяться многократно.

Погружные элементы – стальные прутки, используемые для подогрева ЖБИ сложной конфигурации (колонн, свай). Их укладывают перпендикулярно заливочной форме. Один конец возвышается над уровнем залитой смеси, его загибают под углом 90°. Этот метод эффективен при устройстве фундаментов.

Подключение к сварочному аппарату

Не рекомендуется питание оборудования от источника постоянного тока, чтобы избежать ионизирующего воздействия, из-за которого качество ЖБИ снижается. В схеме подключения может быть от одной до трех петель. Если несколько, их соединяют в «звезду». Напряжение на низкой стороне трансформаторного аппарата – 75 В с возможностью плавной регулировки параметров в зависимости от текущих внешних условий.

Сооружение греющей опалубки

Монтаж термоактивных конструкций с вмонтированными, изолированными от корпуса ТЭН. Сборка выполняется из отдельных щитов, каждый из них маркируется табличкой с указанием технических характеристик. Метод отличается простотой конструкции, высокой ремонтопригодностью, универсальностью в применении. Он позволяет работать с растворами при температуре до -25 °С.


Схема монтажа термоактивной конструкции.

Прогрев бетона проводом

Прогрев бетона проводом

Прогрев бетона проводом осуществляется за счет тепловой энергии, выделяемой специальными греющими проводами с высоким электрическим сопротивлением при включении их в сеть: ПНСВ, BET финского производства и КДБС — отечественный аналог провода BET. Использование ПНСВ предусматривает использование станций прогрева и трансформаторов различной мощности. Прогревочные кабели BET и КДБС подключаются напрямую к сети 220 В.

Применение греющих проводов бетона целесообразно при строительстве конструкций с модулем поверхности Mп ≥ 4 и при температуре окружающего воздуха до — 40 °С.

Провода для прогрева бетона

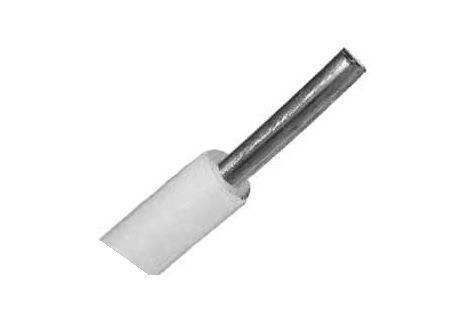

ПНСВ — Провод Нагревательный Стальная жила, однопроволочная, круглой формы В — ПВХ изоляция. Для нормальной работы провода ПНСВ необходимо, чтобы он целиком находился в бетоне и его изоляция не была повреждена перед включением в сеть. Требуемое напряжение — от 50 до 110 В, сила тока в одной секции от 14 до 16 А.

КДБС — Кабель Двухжильный для Бетона в Секциях, изоляция — ПЭ оболочка — ПВХ. Секция кабеля КДБС состоит из двухжильного кабеля, с одной стороны соединенного муфтой с двухметровым установочным проводом, а с другой — имеет концевую муфту. Муфты обеспечивают герметичность соединения. Установочный кабель подключается в розетку бытового назначения 220 В. Температура окружающего воздуха при проведении бетонных работ t < — 30 °С.

BET — по своим характеристикам аналогичен КДБС.

Прогрев бетона проводом ПНСВ

Повсеместное использование провода ПНСВ для прогрева бетона зимой объясняется его низкой стоимостью, универсальностью и эффективностью. Чтобы осуществить прогрев бетона проводом ПНСВ возникает необходимость оснащения дополнительным дорогостоящим оборудованием.

Оборудование для прогрева бетона проводом ПНСВ

  • Станция прогрева бетона (СПБ) на базе понижающего трансформатора различных типов и мощностей ТМТО, СПБ, ТСДЗ и КПТО. Одна станция прогрева способна обогреть около 100 м³ бетонной смеси, в строительстве одновременно используется три и более станции, главное чтобы в питающей сети была достаточная электрическая мощность;
  • Магистральный кабель СИП (самонесущий изолированный провод), соединяющий трансформатор с «холодными концами» и способный выдерживать силу тока 220 — 250 А;
  • «Греющие провода» — нагревательные секции проводов ПНСВ, находящиеся в бетонной смеси;
  • Провода «холодных концов» — наружные отрезки провода, соединяющие концы секций провода ПНСВ с магистральным кабелем и способные выдержать проходящий через них ток на открытом воздухе. Используются алюминиевые провода АПВ 4 и АПВ 6, а при силе тока свыше 100 А — медные КГ. Длина холодных концов указывается в монтажной схеме и составляет от 0,5 до 1,0 м.
  • Средства тепловой защиты — теплоизоляционные материалы для предотвращения теплопотерь бетоном при прогреве.

Технология применения провода для прогрева бетона

Монтаж греющего провода производится с учетом равномерности прогрева бетонной конструкции в соответствии с рассчитанной монтажной схемой после установки опалубки и арматуры. Предварительно из провода для повышения эффективности изготавливаются спиралевидной формы нагревательные секции ПНСВ, которые допускается выполнять из двух или трёх соединённых отрезков. Длина провода в одной секции рассчитывается исходя из того, чтобы сила тока в греющем проводе составила 14 — 16 А.

Секции навиваются на арматурный каркас без натяжения, не соприкасаясь с теплоизоляционными материалами, опалубкой и друг с другом. Минимально допустимое расстояние между проводами – 15 мм, радиус изгиба ПНСВ не должен быть меньше пяти наружных диаметров, а минимальный радиус – 25 мм. В зависимости от массивности бетонной конструкции нагревательные провода размещаются в один или несколько рядов, используется одна и более секций, объединённых в группы. После распределения спиралей ПНСВ производится их соединение с «холодными концами». Греющие провода и их соединения с «холодными концами» должны располагаться в бетонной смеси. Схема прогрева бетона проводом приведена на рисунке:

Все соединения проводов должны быть надёжными и осуществляться скруткой, пайкой, через гильзы и клеммные коробки с обязательным последующим тщательным изолированием токоведущих частей. Чтобы тепловое воздействие было равномерным, установленный провод ПНСВ покрывается металлической фольгой толщиной 0,2 – 0,5 мм.

Секции ПНСВ проводами «холодных концов» объединяются в группы присоединением к магистральным кабелям и проверяется сопротивление изоляции мегомметром. Каждая группа подключается в сеть с учётом равномерной загрузки фаз низкой стороны подстанции.

Вы смотрели: Прогрев бетона проводом

Как подключить и проложить провод

Независимо от того, какой провод используется, пнсв с жилой 1 2 или иной, необходимо учитывать следующие требования:

  • рассчитать общую длину нагревательного проводника, учитывая схему, объём раствора, подлежащего нагреву, и влияние внешних условий;
  • выбрать тип подключения: однофазное, трёхфазное (по схеме звезда или треугольник);
  • рассчитать посекционное подключение из расчёта тока нагрева 15 А для каждого монтируемого участка;
  • предусмотреть применение понижающих станций: КТП ТО – 80/86, СПБ – 80, с заземлением корпуса, которые обеспечивают подогрев 20-30 м3 рабочей смеси;
  • выполнить равномерную укладку по периметру с соблюдением расстояния от провода до провода от 15 до 50 мм;
  • «горячие» контактные соединения производятся в бетоне, при этом рабочие (горячие) участки пнсв присоединяются к «холодным» проводникам из меди или алюминия, которые, в свою очередь, подключаются к трансформатору.

Внимание! При соединении «горячих» и «холодных» проводов изолируют места соединения. Подключение без переходных проводов к трансформатору недопустимо

Небольшие нюансы, которые помогут в работе:

  1. При расчётах необходимого количества кабеля необходимо учесть, что одним целым куском подключение не выполняется. Для этого провода делят на секции по 16-28 м. Чтобы рассчитать Lmax, необходимо знать удельное сопротивление жилы (p), которое зависит от сечения. Для расчёта можно использовать закон Ома (U=I*R) или воспользоваться онлайн-калькулятором.
  2. Напряжение, подаваемое на ПНСВ, обычно лежит в пределах от 70 до 100 В. Это обеспечивает требуемые температуру и ток нагрева.
  3. Между сеткой арматуры и нагревающим элементом рекомендовано укладывать слой прокладки из фольгированного металла толщиной до 2,5 мм. Это повысит эффективность нагрева и устранит непосредственный контакт арматуры с проводом.

В каждом отдельном случае учитывают конкретные условия, связанные с технологией работ по укладке бетона. При этом температура прогрева будет зависеть от веса раствора, теплоизоляции, направления и скорости воздушных масс (ветра), размеров опалубки и марки бетона.

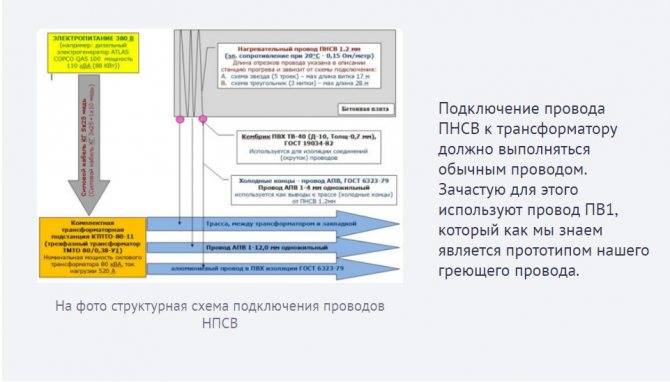

Схема подключения

Варианты схем подключения

Подключение для прогрева бетонных смесей можно производить по двум типам схем: звездой и треугольником.


Включение проводников

В первом случае одни концы 3-х отрезков равной длины соединяют в общую точку, а три оставшиеся конца присоединяют к выводам КТП. Во втором случае провод делится на три равносторонних проводника, их соединяют параллельно. Каждый набор сочленяют последовательно и к общим точкам подключают три зажима от выхода КТП ТО – 80/86.

После производства всех соединений и подключений раствор бетона укладывается на место, собранная конструкция подключается к сети. Подача питания на нагревательные элементы возможна только после полной укладки раствора. По-другому делать не рекомендуется.


Структурная схема подачи питания

В домашних условиях при работе с небольшими объёмами бетонных растворов можно подключить ПНСВ к сварочному аппарату и греть его, подавая постоянный ток.


Использование сварочного аппарата для нагрева

Технология прогрева

Греть бетон следует, используя три этапа: предварительный, промежуточный и заключительный. Они разделяются по времени и температуре следующим образом:

  • предварительный (прогревочный ) – температура поддерживается до 100С в течение 2 ч.;
  • промежуточный – производится нагревание по изотерме (температура неизменна), при этом выше 80 градусов температура не должна подниматься;
  • заключительный – этап, при котором происходит остывание раствора, скорость процесса не должна быть больше 5 градусов за час.

Работая с бетоном, не следует прогревать его после 50% застывания.

Рекомендация. Производить работы по обработке бетонных поверхностей и блоков, не дожидаясь полного застывания, можно любым режущим или сверлящим инструментом, за исключением ударных нагрузок.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
