Устройство наружных сетей канализации

Что представляет собой напорная система?

В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.

Самотечная (А) и напорная (В) канализации

Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:

Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.

Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift

Обозначения:

  • А – Верхняя крышка с угольным фильтром.
  • В — трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
  • С – измельчитель.
  • D – входной фильтр очистки.
  • E – насосный механизм.
  • F – резервуар.

— Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.

Пример с использованием наружной КНС

В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.

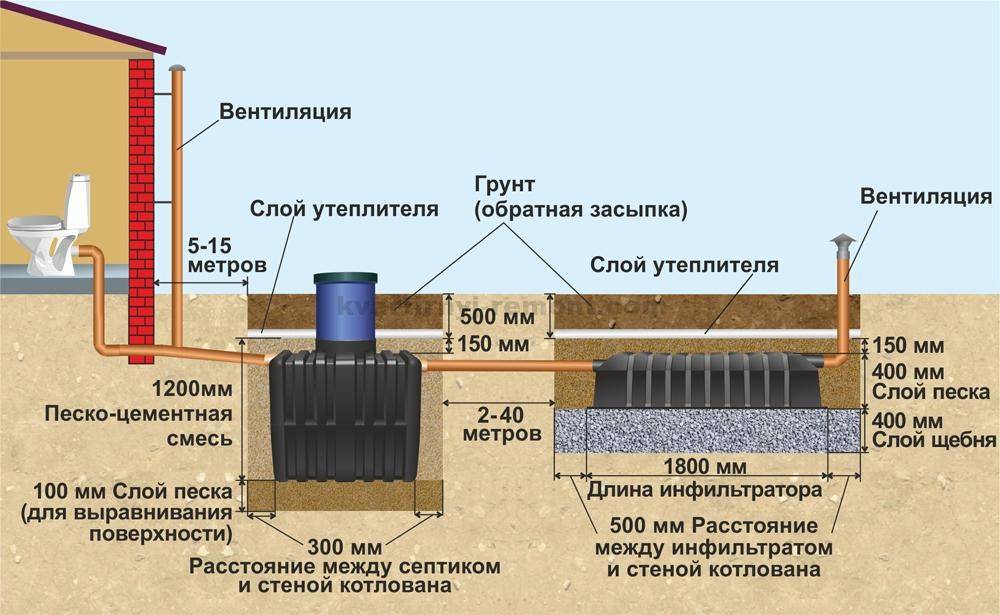

Устройство наружной сети

Трубы наружной канализации соединяются с внутренней. Труба из дома должна выходить на глубине не менее 0,5 м. Расположение сборника стоков зависит от его вида.

Ниже в таблице показано минимальное расстояние расположения сливных колодцев в зависимости от выбранного типа:

Тип очистной системыРасстояние до дома ( м. )
Выгребная яма15
Переливной колодец12
Септик5
Станция биологической очистки3

Размер котлована зависит от габаритов выбранной системы. Угол уклона можно рассчитать по такой формуле: к глубине выходного отверстия прибавить расстояние до очистного сооружения и умножить на коэффициент в зависимости от диаметра трубы.

Диаметр Ø (мм) Коэффициент

(СНиП 02.04.03-85)

50 0,03
110 0,02
160 0,008
200 0,007

Считаем:

H=H1+L×K+G

  • H — глубина входного отверстия в накопитель (септик и пр.)
  • H1 — глубина выходного отверстия из дома ( ≈ 0,5 м)
  • L — расстояние от дома до септика ( ≈ 10 м)
  • K — коэффициент ( ≈ 0,02)
  • G — естественный уклон грунта ( ≈ 0,3 м)

0,5 + 10 × 0,02 + 0,3 = 0,51 метра

После расчета можно копать траншею. Дно траншеи выравнивается песком. Трубопровод монтировать начинают от дома к накопителю.

Чтобы они не промерзали зимой их нужно утеплять. После утепления, трубопровод засыпают песком до верха трубы и далее проводят засыпку грунтом.

Профессиональный монтаж внешней канализационной сети

Наша компания выполняет монтаж наружной канализации на жилых, коммерческих или промышленных объектах Санкт-Петербурга. Мы профессионально проектируем системы водоотведения, учитывая планировку зданий, объем сточных вод, а также способ их утилизации (централизованные и автономные сети требуют разного подхода). Земляные работы выполняются с помощью спецтехники, а трубопроводы монтируют квалифицированные мастера.

Расценки на услуги по монтажу контуров водоотведения вполне доступны. Строгий контроль качества подтверждается гарантией на все выполненные работы, зафиксированной в договоре.

Классификация по способу устройства

Наружные сети водоснабжения и канализации по типу устройства подразделяются на:

  • общесплавные;
  • полураздельные;
  • раздельные.

Общестплавной тип – это когда все стоки, хозяйственные, бытовые и дождевые, вместе сливаются в одном направлении.

Полураздельный тип характеризуется тем, что бытовые и ливневые стоки по отдельным трубопроводам стекаются в единое сооружение.

Раздельный тип почти не используется в частном строительстве, ведь он подразумевает организацию отвода стоков по разным магистралям в различные резервуары.

Виды канализационных сетей

Наружные сети канализации по типу трассировки подразделяются на:

  • надземные;
  • подземные.

Устройство канализации первого типа в городах запрещено, проведение сетей возможно только под землей.

По месторасположению инженерных сетей их можно разделить на:

  • дворовые;
  • внутриквартальные;
  • уличные.

Дворовая канализация устраивается для обслуживания одного дома. Ее диаметр — до 150 мм. Кроме нее в сети предусмотрены выпуск, приемный и смотровые колодцы.

Внутриквартальная сеть является увеличенным вариантом предыдущей, в нее объединяются несколько домов.

Уличная сеть водоотведения предназначается для объединения и удаления стоков из нескольких внутриквартальных систем. Такой разветвленный объект именуется коллектором.

Бурошнековое бурение

Существует способ укладки трубопроводов с помощью специального оборудования — шнековых буровых машин. При этом бурение идет в приемный котлован из рабочего. А значит, не требуется выход на поверхность. Данный метод подходит для прокладки трубопроводов закрытым способом до ста метров из стальных, бетонных или полимерных труб (100 – 1700 мм в диаметре). Он отличается высокой точностью, максимальное отклонение не будет превышать 30 мм. Сам трубопровод получится ровным, без провисаний. Такой метод часто используется при монтаже самотечных канализаций, при укладке труб под железнодорожными путями или в зоне коммуникаций домов.

Водоснабжение

Инженерные системы водоснабжения складываются из трех основных элементов:

  • водопроводной сети;
  • водоводов;
  • водозаборных сооружений.

Водопроводные сооружения сооружаются для обеспечения водой бытовых потребителей, промышленных и общественных объектов, системы пожаротушения

Водопровод – основа инженерных сетей. Всю систему закладывают, отталкиваясь от коммуникаций водоснабжения. Эти сети призваны обеспечить ряд потребностей:

  • в холодной и горячей воде;
  • в системе пожарной безопасности.

Обеспечение объекта водой заключается в подключении к существующему центральному водогону населенного пункта или в создании автономной системы забора воды из водоема, пробуренной скважины.

Для наружных сетей водопровода зачастую используют дешевые трубы из пластика – полипропилена, полиэтилена низкого давления. Прокладывая внутренний водопровод, устанавливают трубы из стали, меди, металлопластика и ПВХ. Прокладка труб водоснабжения требует установки соответствующей запорной арматуры и фитингов.

Техника пожарной безопасности требует установки и обслуживания гидрантов.

Монтаж наружной канализации к общей сети

Это простой способ монтажа наружной канализации здания, который после составления и утверждения проекта включает всего три этапа.

Первый – это приобретение и доставка материалов и элементов, окончательные работы с внутренней канализацией, то есть объединение ее линий и выведение наружу.

Второй этап является наиболее сложным и включает земельные работы. Сначала проводится разметка местности. Через каждые 1,5-3 метра, а также во всех точках изменения траектории магистрали устанавливают первых ряд кольев, объединяя их капроновой нитью.

Затем на расстоянии, в два раза превышающем диаметр основных труб, устанавливается второй ряд. Контролируется соответствие разметки плану, после чего проводится непосредственно рытье траншей. Глубина может варьироваться в достаточно широких пределах, но, скорее всего, копать придется много – труба должна выйти в самый низ канализационного колодца.

Контролировать уклон траншеи можно с помощью уложенной на ее дно доски с установленным на ней уровнем, а также обыкновенной линейки, но делать это следует уже после укладки и влажной трамбовки песчаной подушки для труб.

Третий этап – непосредственно монтаж наружной канализации. Он включает резку и формовку труб, их объединение в единую систему, укладку в траншеи. По завершении укладки еще раз контролируется угол уклона магистрали, проводится подключение к системе внутренней канализации и основной канализационной сети.

Трубопровод тестируется – для этого по нему пускается интенсивный поток воды, а песчаная подушка по всей длине траншей периодически проверяется на наличие подтеков. Если их нет, монтаж считают завершенным, трубы покрывают пеком на 10-15 см для амортизации напряжений, траншеи засыпают землей, профиль разравнивают. В противном случае места подтеков отмечают и герметизируют после высыхания жидкости, после чего проводят повторный контроль.

Санитарные нормы и строительные правила

Монтаж труб в квартире или на собственном земельном участке
должна проводиться согласно предписаниям, указанным в своде санитарных
правил  от 1985 года. Этот документ,
помимо технического регламента работ, прописывает иные правила и рекомендации
по обустройству системы в грунте.

В частности, НПА содержит информацию о глубине прокладывания труб. Так, этот параметр должен равняться не менее 50 см. от уровня промерзания почвы при наступлении холода.

Важно учитывать, что указанная длина отсчитывается от нижней части трубы. Когда оборудование стока ведётся на земле

Где превалирует высокое механическое воздействие на грунт. Например, проходит дорога — трубопровод должен залегать на глубине не менее девяти метров.

Прокладка канализации в земле выполняется с учётом следующих важных принципов:

  1. В месте, где по плану будет пролегать сточная система, необходимо тщательно уплотнить грунт. Такими действиями можно предотвратить размывание канализации грунтовыми водами во время сезонов обильного выпадения атмосферных осадков.
  2. Прокладка наружной сточной системы может быть проведена правильно исключительно при соблюдении установленного правилами уклона трубопровода. Значение угла должно составить не менее 1 см. на каждый метр трубы. Соблюдение приведённого требования обуславливается тем, что бытовая система канализации не оснащается механизмом для создания напорного давления. Соответственно, если не создать уклон при монтаже трубопровода, все проходящие через него нечистоты не попадут в септик, сливную яму или дренажный колодец. Естественно, при скоплении отходов жизнедеятельности стоки быстро засорятся и придут в негодность для эксплуатации со всеми неприятными последствиями.
  3. Прокладка труб по технологии подразумевает установку специального колодца в том месте, где на магистрали будет крутой изгиб или поворот. Кроме того, специальный колодец позволяет упростить ремонт канализации и своевременно поменять неисправный элемент системы.

Стоит упомянуть ещё одну важную рекомендацию по прокладке труб в
почве.  Её соблюдение поможет получить
удобную и надёжную инженерную систему. Звучит это правило так — чтобы получить
лёгкий доступ к элементам системы в случае выхода их из строя необходимо дно
траншеи засыпать пятнадцатисантиметровым песчаным слоем. Идентичного размера
слой следует сделать и над трубами.

Песок для траншеи при прокладке труб

Смотровые колодцы

Смотровые колодцы – бетонное или полимерное сооружение, важный объект канализационной сети. Он позволяет получить быстрый доступ к наиболее важным ее участкам, тем местам, где вероятны протечки и повреждения.


Смотровой колодец

Смотровые колодцы предусматриваются в следующих местах:

  • точки соединений;
  • установки арматуры, фитингов;
  • перемена направления, диаметра или уклона;
  • на протяженных участках с промежутками: 150 мм – 35 м;

200/450 мм – 50 м;

500-600 мм – 75 м;

700-900 м – 80 м.

Производители предлагают сборные железобетонные колодцы разных конфигураций и параметров. Размер прямоугольного колодца выбирается, исходя из данных о диаметре коммуникаций:

  • до 600 м –1х1 м;
  • от 700 мм – длина Ду+400 мм, ширина Ду+500 мм.

Но наиболее распространены колодцы с круглой горловиной. Они наиболее удобны для эксплуатации. Для них в СНиПе указаны следующие параметры:

  • 600 мм – 1 м;
  • 700 мм – 1,25 м;
  • 800-1000 мм – 1,5 м;
  • 1200 мм – 2м.

Во всех колодцах следует предусмотреть возможность спуска и оградить их, если диаметр превышает 1200 мм.

Вентиляция сетей

Вентиляция системы канализации устраивается, чтобы устранить неприятные запахи и не позволить им проникнуть в дом. Вытяжную вентиляцию устраивают вместе с внутренними стояками здания. Правила ее монтажа регулируются СП «Внутренний водопровод и канализация».

Вентиляционная труба, поднимающаяся над крышей дома, защищается зонтиком и имеет расчетную высоту такую, чтобы скаты крыши и потоки ветра не мешали воздухоотведению.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

  • чугуна;
  • керамики;
  • бетона;
  • асбоцемента;
  • пластика;
  • стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко.

Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

  • легким весом;
  • значительной прочностью;
  • устойчивостью к химикатам;
  • простотой в монтаже;
  • гладкой внутренней поверхностью;
  • способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Общие положения

При проектировании система водоснабжения разрабатывается одновременно с водоотведением. При этом принятые решения должны опираться на строительные нормы и правила (СНиП). А само строительство может быть начато только после получения разрешений от контролирующих органов.

Санитарные требования к устройству сетей канализации и водостокам

Согласно нормативам, наружный водопровод и канализация в жилом доме должны прокладываться на глубине не менее 1,5 м. Это позволит сохранить работоспособность системы в любое время года и предотвратит ее промерзание.

Кроме того, чтобы не допустить загрязнения водопровода сточными водами, канализационную трубу следует прокладывать ниже. В этом случае при порыве канализационной трубы исключается подсос стоков в питьевую воду. По этой же причине категорически запрещается размещать обе трубы в одной траншее.

Открытый способ прокладки трубопроводов

В основном открытый метод прокладки трубопровода применяется в обстоятельствах, когда отсутствует необходимое оборудование для реализации закрытого. Поскольку данный вариант относится к компромиссным, он обладает рядом недостатком: необходимость больших расходов, разрушения ландшафта с последующим его восстановлением, временная приостановка работы предприятий, находящихся в зоне работ, затруднение перемещения и так далее.

Открытый метод прокладки трубопровода и канализаций заключается в выкапывании траншей нужной глубины с их последующим укреплением и размещением самих труб. Задача состоит из нескольких этапов.

Этапы работ:

  • Выкапывание траншеи, ее выравнивание;
  • Укрепление траншеи;
  • Отсыпка подушки;
  • Укладка трубопровода;
  • Укрывание труб;
  • Закрытие траншеи;
  • Восстановление ландшафта территории или дорожного покрытия.

Закрытые технологии широко применяются внутри городов, но также задействованы и за их пределами. Таким методом прокладываются коммуникации под водными сооружениями, в природных заповедниках, а также под рельефами, в районе которых не получится реализовать открытый трубопровод. К ним относятся болота, овраги, каньоны и так далее.

Технология укладки канализационных труб

Монтаж наружной канализации выполняется по такой схеме:

  • Расчет трассы, по которой пройдет трубопровод от объекта до коллектора/септика.
  • Разработка проекта с учётом глубины заделки труб, размещения ревизионных колодцев.
  • Земляные работы  — рытье траншей, их выравнивание, подсыпка основания.
  • Укладка канализационных труб, герметизация соединений.
  • Установка дополнительного оборудования (смотровых колодцев).

После завершения работ наружная канализация тестируется. Когда будут устранены все дефекты, выявленные при проверке, мастера монтируют теплоизоляционный слой, который дополнительно защищает содержимое труб от промерзания. Затем траншеи с трубами засыпают грунтом, который аккуратно уплотняют, следя за тем, чтобы наружная канализация не была повреждена.

Подключение труб к емкости для сточных вод

При монтаже соединения трубы с пластиковой емкостью используются стандартные резиновые уплотнители и пластиковые переходные муфты. Соединение осуществляется к установленной и зафиксированной емкости при этом труба должна войти вовнутрь емкости на расстояние 15-20 см.

При прокладке трубопроводов к железобетонным конструкциям труба должна находится не ниже чем 0,6-0,7 метра от верха емкости. Также как и с пластиковыми септиками труба должна входить внутрь резервуара, при этом расстояние должно быть 25-30 см. Точка входа трубы тщательно обрабатывается и герметизируют раствором или специальным силиконовым герметиком.

Для кирпичных септиков трубы монтируются, так же как и для железобетонных, правда, при этом все работы должны быть закончены до заливки глиняным раствором замка вокруг септика.

           Таким образом, сооружение наружной канализации частного дома на сегодняшний момент не представляет большой проблемы и не требует специального образования для проведения минимальных инженерных расчетов.

Системы наружной канализации

В отличие от привычной городской системы канализации, когда стоки отводятся по централизованным коллекторам и трубопроводам автономная канализационная система частной усадьбы имеет несколько иную структуру. Призванная обеспечить комфорт и удобство проживания в доме, такая система имеет несколько упрощенный вид, но при этом также исправно исполняет свои функции.

В частном домостроении чаще всего используются два вида систем наружной канализации:

  • Система с использованием герметичного септика;
  • Канализация, использующая систему частичной очистки и фильтрации сточных вод.

Первый вид основывается на принципе накопления стоков в герметичной емкости большого объема, способной долгое время накапливать нечистоты для дальнейшего их удаления при помощи специальной техники. Такой вариант может быть использован в условиях, когда из-за размеров участка или свойств грунтов сброс частично очищенных сточных вод невозможен. Положительной стороной такого решения выступает обеспечение безопасности жилища, а вот минусом, постоянная необходимость контролировать объем наполнения септика и своевременный заказ специальной техники для откачивания нечистот.

Второй вариант подразумевает использование технологии частичной очистки, когда отходы после прохождения по трубопроводу сначала попадают в камеру отстоя, а потом очищенные от твердых и нерастворимых частиц через дренажные отверстия постепенно просачиваются в грунт, таким образом, продолжая естественный процесс очистки.

Рассматривая все положительные и отрицательные стороны этих видов наружных канализационных систем, следует отметить, что оба варианта практически одинаковы по своему строению и отличаются лишь конструкцией септика.

Состав, особенности конструкции

            Наружная
канализация сооружения, жилого или общественного здания начинается
от стен и продолжается до точки врезки в общественную линию или до
фильтрационной установки.  В ее состав
входят:

  • трубопроводы;
  • приемные колодцы;
  • соединительные коллекторы;
  • ревизионные колодцы;
  • резервуары, септики (если система автономная);
  • установки для принудительной подачи стоков (для напорных систем).

Кроме этого, к наружной канализации относятся системы
ливневого водоотведения. Они отличаются сезонным характером работы, имеют свою
специфику сборки и эксплуатации. Все системы наружной канализации создаются согласно действующим нормам
и правилам. Основным документом, регулирующим процесс проектирования и строительства является СНиП
2.04.03-85 или его современная редакция СП 32.13330.2012. Пытаться обойтись
собственными соображениями нельзя, так как существуют четко определенные
требования. Они касаются всех аспектов создания системы, от выбора материалов
до правил укладки труб.

Устройство наружной канализации представлено
системой трубопроводов, проложенных под уклоном. Стоки перемещаются по ним
самостоятельно. Для устранения засоров или прочистки труб по всей длине
подземной части устанавливают смотровые колодцы.

Прокладка трубопроводов
производится на глубине, превышающей уровень промерзания грунта. Это не всегда
возможно, поэтому есть системы с неглубоким размещением труб. Они нуждаются в
качественном утеплении, иначе стоки будут замерзать и останавливать работу канализации.

Отопление

Система отопления – важный элемент сооружения здания, обеспечивающий его комфортное функционирование.

Тепловые сети и снаружи, и внутри зданий должны оборудоваться таким образом, чтобы максимально снизить потери тепла

Рассматривают центральное и местное теплоснабжение, включающие три элемента:

  1. Источник, производящий тепло.
  2. Тепловые сети, транспортирующие теплоноситель к помещениям.
  3. Приборы, подающие тепло потребителю.

При прокладывании теплотрасс принимают в расчет соображения экономического и технического характера:

  • главные теплопроводы – магистральные тепловые сети – строятся поближе к центру тепловых нагрузок;
  • их протяженность должна стремиться к минимальной, не препятствуя застройке и движению транспорта;
  • дешевизну строительства;
  • надежность эксплуатации;
  • возможность обеспечения работы в особых, аварийных ситуациях, при стихийных бедствиях;
  • учет возможных потерь тепла, особенно при возведении наружных сетей отопления.

Установка автономной системы отопления сопряжена с адаптацией котла отопительной системы с электрической и газовой инженерными сетями. Следует учитывать также типичное значение давления в контуре отопительной системы котла в полторы атмосферы.

Схема наружной канализации в частном доме

В прошлые десятилетия самым простым вариантом расположения внешней канализации подразумевалась прокладка отводящих труб от дома к обычной выгребной яме (она применяется и сейчас). Согласно современным гигиеническим стандартам и экологическим предписаниям, стоки необходимо перед сбросом в окружающую среду очищать. Поэтому современная наружная канализация включает в себя сочетание очистных сооружений и трубопроводов.

Перед началом работы нужно разработать план действий:

  1. Определить место нахождения канализации с учетом конструкции дома.
  2. Начертить схему с указанием труб и количества фитингов.
  3. Сделать на схеме заметки о метраже и составляющих проекта.
  4. Указать расчеты на самой схеме, которые помогут в последующей закупке необходимых строительных материалов.

Если человек хоть немного разбирается в правилах построения и монтажа для одноэтажного дома, а также СНиП, для него не составит большого труда построение схемы. Сложные проекты лучше предоставить профессионалам.

При составлении схемы наружной канализации нужно придерживаться следующих правил:

  1. Кухню и санитарный узел одноэтажного дома желательно расположить рядом, к близкому выводу стоков наружу.
  2. Двухэтажный дом предполагает наличие туалета на каждом этаже, поэтому влажные помещения надо располагать друг над другом, а трубы для вывода подключать к общему стояку.
  3. Необходимо проконсультироваться у специалистов, как правильно расположить и установить септики или насосную станцию.
  4. Учитывать климат, температурный режим и почву в месте проживания.
  5. Продумать, каким образом будет очищаться септик – с помощью ассенизатора или самостоятельно.
  6. Указать места нахождения разводки труб, коллекторов, колодцев или насосов в наружных канализациях.

При составлении схемы нужно знать о том, что стоки всегда должны течь по низу, а, значит, выходные трубы из дома должны быть расположены под углом, чтобы отходы стекали вниз, и выгребная яма (или септик) принимали их в самой низкой точке.

Также учитывается грунт, возможность его промерзания, высота прохода грунтовых вод. Эти факторы влияют на расчет глубины труб и выбора очистительных сооружений.

ВАЖНО! При устройстве наружной канализации всегда выполняют монтаж труб с последующим осуществлением разводки канализации.

Выбор оснащения

Одной из наиболее ответственных операций в процессе выполнения подготовительных работ является выбор материала изготовления и технических характеристик трубопровода. Если раньше безусловное лидерство на рынке принадлежало чугунным трубам, то в последние годы они частично уступили свои позиции пластиковым (ПВХ) изделиям. Споры о наилучшем материале не утихают, так как каждый предоставляет пользователю специфические преимущества. К достоинствам чугунных труб относят:

  • высокую механическую прочность;
  • долговечность и надежность, особенно при нанесении защитных покрытий;
  • хорошую шумоизоляцию и термоизоляцию;
  • легкость создания систем с высокой пропускной способностью.

А вот основные преимущества пластиковых труб по сравнению с чугунными:

  • меньшая цена (в большинстве случаев);
  • стойкость к коррозии, воздействию химических веществ;
  • малая масса, что облегчает транспортировку и монтаж;
  • отсутствие необходимости в сложных слесарных и сварочных работах.

Поэтому при выборе материала для каждого конкретного трубопровода необходимо учитывать такие его эксплуатационные характеристики, как постоянные и временные нагрузки на магистраль со стороны внешней среды и интенсивность потока. Помимо выбора труб, нужно определиться с конфигурацией и типом дополнительных элементов. В любом случае понадобятся переходники, повороты, механизмы крепежа.

Особое внимание придется уделить выбору оснащения автономной наружной канализации. Придется подобрать надежные фильтрующие и дренажные механизмы (например, специальный колодец), исключающие вероятность засорения грунтовых вод

Место установки септика должно не только соответствовать пути следования магистрали, но и обеспечить удобство подключения ассенизаторной установки, так как содержимое септика следует выкачивать не реже, чем раз в два года. При этом допустимое расстояние от наружных стен дома составляет не менее 9 метров, а минимальное заглубление – 1,5 метра. В районах, где возможно глубокое промерзание почв, показатель заглубления дополнительно корректируется.

Заключение

Какой бы материал не применялся для обустройства прохода труб через стенки колодцев, самое главное требование к этим сопряжениям – герметичность

Это особенно важно, когда строительство ведётся в мокрых грунтах, поэтому качеству заделки, которое оценивается визуально, должно уделяться особое внимание

Вакуумный насос для гидравлических испытаний

По окончании монтажа и устройства защитного слоя, производится испытание трубопровода на прочность и герметичность. Для проверки безнапорных систем, применяют в основном гидравлический способ.

При этом участок трубопровода (от колодца до колодца) заполняется водой, и с помощью вакуумного насоса в нём создаётся давление. Делается это для того чтобы видеть, где происходит утечка – и это касается всех видов трубопроводов, а не только полимерных.

Компрессор для пневматических испытаний

Напорные трубопроводы испытывают обычно пневматическим способом, для чего используется компрессор для труб водоснабжения. При этом давление создаётся сжатым воздухом, который, вырываясь из негерметичных соединений, издаёт свистящий звук.

При обнаружении дефектов в трубопроводе, они устраняются, и проверка выполняется снова. Окончательная засыпка и утрамбовка траншей, осуществляется только в том случае, когда получены удовлетворительные результаты испытаний.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
