Обзор бетонных желобов для отвода воды

Типоразмеры

Для того чтобы разобраться в богатейшем сортаменте предлагаемых водоотводных секций необходимо чётко ориентироваться в принятых обозначениях.

Общеевропейское, заимствованное у немцев, обозначение внутренней ширины жёлоба в миллиметрах. Европейские стандарты DN — 100, 150, 200, 300, 500. Стандарты, применяемые отечественными изготовителями на территории бывшего СССР — 100, 110, 150, 160, 200, 300, 500.

Иногда можно встретить маркировку «через дробь» — например, DN 300/185. В таком случае второе число обозначает глубину жёлоба в мм.

Длина секции. На рынке представлены бетонные изделия размерами от 500 до 3 000 мм. Можно встретить производителей, которые изготавливают удлинённые экземпляры до 6 погонных метров и укороченные «доборные» — 50−70 сантиметров.

Наружная ширина. В зависимости от DN и толщины стенки встречаются габариты от 400 до 1900 мм.

Глубина или высота изделия. Отечественные производители, как правило, работают в диапазоне размеров от 380 до 1 500 мм.

Вес и массу лотка, в комплектации с решёткой или без, производители указывают в метрической системе по своему усмотрению.

Европейский стандарт EN 1433

Характеризует бетонные водоотводные лотки по принципу оказываемых на них нагрузок и состоит из следующих классов:

  1. А15 — до 1,5 т — зелёные зоны, пешеходные и велосипедные дорожки.
  2. В125 — до 12,5 т — к классу А1 добавлены нагрузки, допускающиеся на обычных и многоуровневых стоянках частных автомобилей.
  3. С250 — до 25 т — обочины шириной 50 см и тротуары не более 20 см.
  4. D400 — до 40 т — С250 + мостовые дорог и стоянки любого автотранспорта.
  5. Е600 — до 60 т — индустриальные зоны.
  6. F900 — до 90 т — аэропорты, терминалы, зоны повышенной погрузки/разгрузки, порты.

Все 6 классов характеризуют защитные решётки, а для самих водоотводных бетонных и железобетонных лотков используют серию Стандарт = А15-С250 и «Усиленные» = D400-F900.

Особенности ливневой дренажной системы на участке: как сделать водоотвод

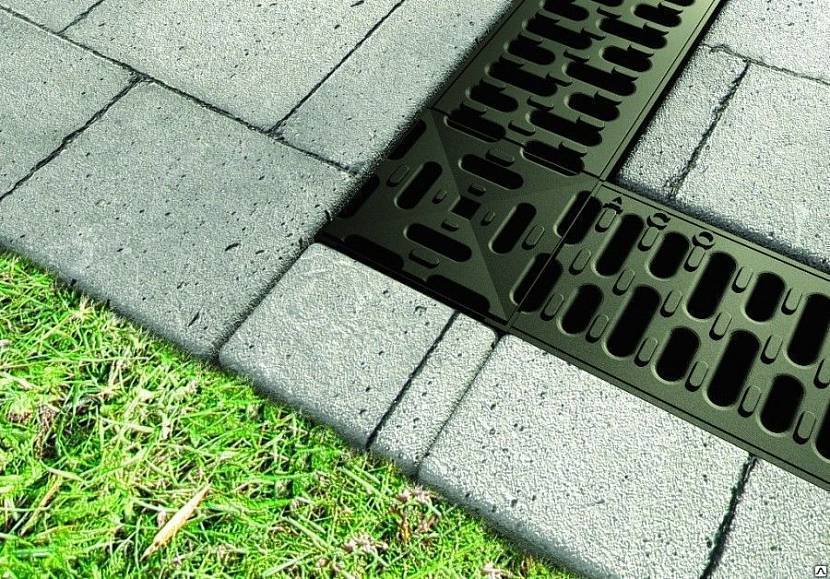

Дренажная система линейного типа состоит из желобов, которые заглублены в почву. По этим каналам осуществляется перемещение воды с участка за его пределы. При обустройстве такого дренажа на дачном участке своими руками следует помнить, что жидкость идет на сброс самотеком.

В продаже можно встретить желоба, изготовленные из различных материалов:

  • полимербетона;
  • пластика;
  • бетона.

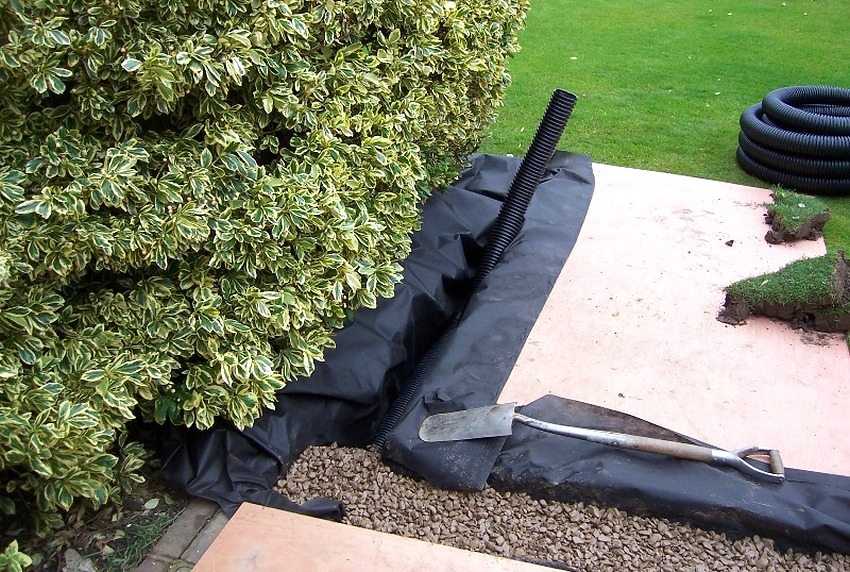

Дренажная система поможет справиться с избытком влаги на садовом участке. Поверх желобов помещаются решетки, выполняющие защитную функцию. Материалом для их изготовления может служить пластик или металл (чугун, сталь). Эти элементы обладают съемной конструкцией.

На заметку! Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

  • желоба укладываются в заранее обустроенные траншеи;
  • пескоулавливатели монтируются в зонах размещения водоотводов и других подобных мест;
  • решетки фиксируются на желобах.

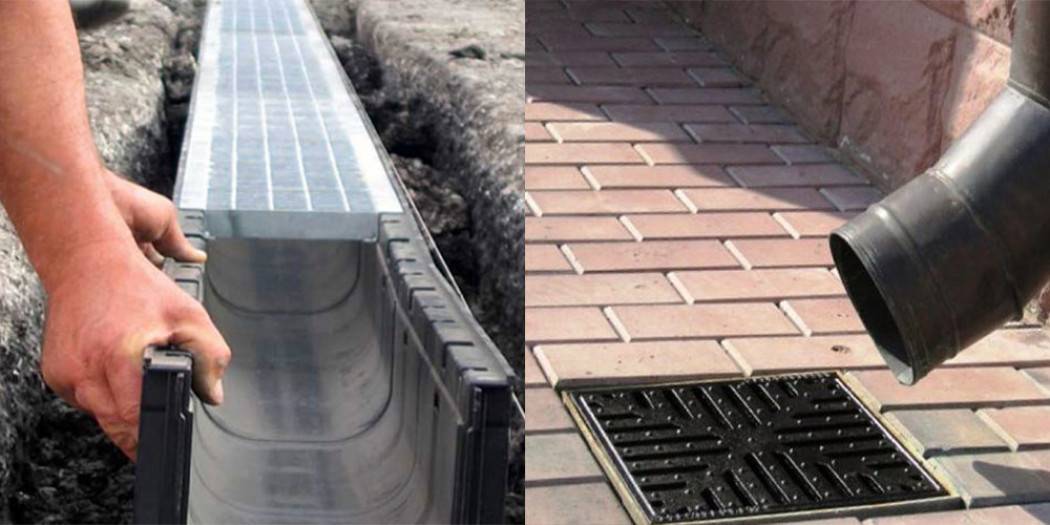

Установка линейной дренажной системы на участке своими руками выполняется, если:

  • угол наклона поверхности составляет более 3° (в таких условиях возможен сброс воды самотеком, которая без дренажа может попросту вымыть плодородный слой грунта);
  • необходимо отвести воду от основания дома в условиях длительного выпадения дождей;
  • необходимо отвести воду с рельефных склонов территории;
  • сооружения хозяйственного назначения размещены в одной плоскости с поверхностью дачного участка или ниже этого уровня;
  • существует необходимость защиты территории дачного участка, а также въездов и мощеных дорожек.

Руководство по монтажу водоотводных бетонных лотков

Монтаж водоотводных пластиковых лотков систем поверхностного водоотвода.

1. Подбор лотков по классам нагрузок.

Составные элементы системы дождевой канализации следует выбирать в соответствии с классом нагрузок (табл. №1). Неправильный подбор водоотводных лотков и решёток водоприёмных может привести к выходу из строя элементов поверхностного водоотвода

Таблица 1 – Классы нагрузок и области применения продукции.

Глубину и ширину канализационных лотков и пескоуловителей необходимо подобрать исходя из максимальной Вашей финансовой возможности т.е по принципу если есть куда рыть – лучше брать глубокие лотки глубиной 200-300 мм. Гидравлический расчёт для наших климатических зон (побережье Краснодарского края) не действует. Происходит несколько раз в год выпад аномальных дождевых осадков, с которыми ливневая система не справляется

Особое внимание необходимо при выборе лотков используемых при установке перед воротами подземных гаражей, паркингов, этажей зданий. Необходимо использовать лотки максимальной ширины 260-415 мм с ячеистой чугунной решёткой или сварной оцинкованной решёткой

Ячеистая структура решётки завихряет поток дождевой воды, не давая пройти по наклонной плоскости в помещение.

Где использовать лотки серии NormaPlastik и ProfiPlastik?

Серия желоба водостока NormaPlastik используется на автодорогах II – V категории согласно СНиП 2.05.02–85 «АВТОМОБИЛЬНЫЕ ДОРОГИ». Там где происходит интенсивный переезд и съезд автотранспорта, где каналы воспринимают повышенные динамические нагрузки, вызванные торможением и разворотом автотранспорта (автодорога I категории) необходимо применять лотки серии ProfiPlastik (рис. 1).

Рис. 1 – Участок дороги с переездом линии водоотвода

Нужен ли водоотвод с придомовой дорожки?

Водосток с отмостки – это система, предназначенная для отведения ливневых вод или талого снега от стен, цоколя и фундамента дома. Такая вода не задерживается на поверхности, а стекает по специально проложенным желобам, канавкам, углублениям и отводится в централизованную дренажную систему, отдельную ёмкость, либо просто в землю.

Водосточка на отмостке играет неоценимую роль в сохранении целостности всего здания, и она монтируется для выполнения следующих задач:

  1. Защита. Отмостка без водостока – это как машина без тормозов. Вроде бы ездить на ней можно, внутри работает кондиционер, играет музыка, комфортные сиденья, все датчики исправны, но вот затормозить не получится. В результате – авария.

    Наличие отмостки – это конечно хорошо. По ней можно комфортно передвигаться, не боясь испачкать ноги о грязь, она может иметь красивый внешний вид, особенно, если выложена из плитки или создана из штампованного бетона.

    Но отсутствие водостока рано или поздно приведёт к подмыванию фундамента, образованию трещин в стенах и угрозе разрушения самого дома.

  2. Предохранение. Фундамент и почва имеют свойство расширяться под действием температуры. В результате, между ними образуются щели, в которые может затекать вода. При наступлении морозов эта вода затвердеет, ещё больше расширится и будет разрушать здание изнутри.
  3. Эстетичность. Из-за постоянного скапливания влаги на поверхности придомовой дорожки, фундамент, цоколь, стены и сама отмостка могут «поцвести», то есть покрыться зелёной плесенью, мхом или сорняками.
  4. Практичность. По сухой дорожке приятнее и комфортнее ходить. Обувь чистая и не мокрая. Но этого не будет, если на отмостке отсутствует водосток.

К примеру, 2 человека построили себе дома в одной местности (один дом с водосточкой, другой без неё). Уже через 10-15 лет тому, кто сэкономил на дренажной системе, придётся частично заменять фундамент, а ещё через 10 лет – дом станет аварийным, поскольку основание будет подмытым и потрескавшимся.

Тот, кто не экономил на водоотведении, не столкнётся с такими проблемами минимум лет 40-50 и только потом из-за фактора времени ему нужно будет ремонтировать отдельные участки цоколя.

Экономить на водостоке нельзя

Единственный вариант, когда отказ от оборудования отмостки водостоком может быть оправдан – расположение дома на песчаном грунте. Тогда вода будет впитываться в песок, а не перенасыщать почву и застаиваться в ней. Но, поскольку песчаный грунт – это редкость, необходимо позаботиться о создании качественной дренажной системы.

Зачем нужен водосток

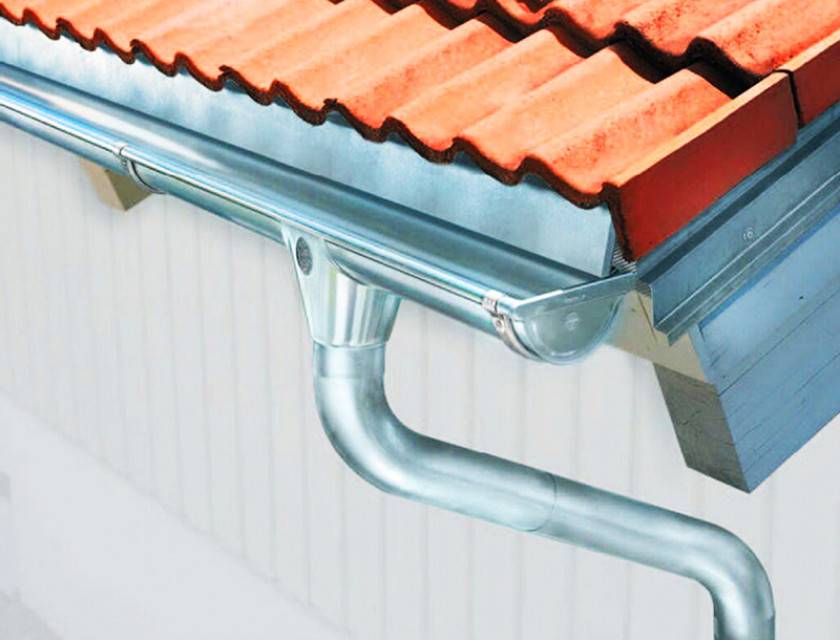

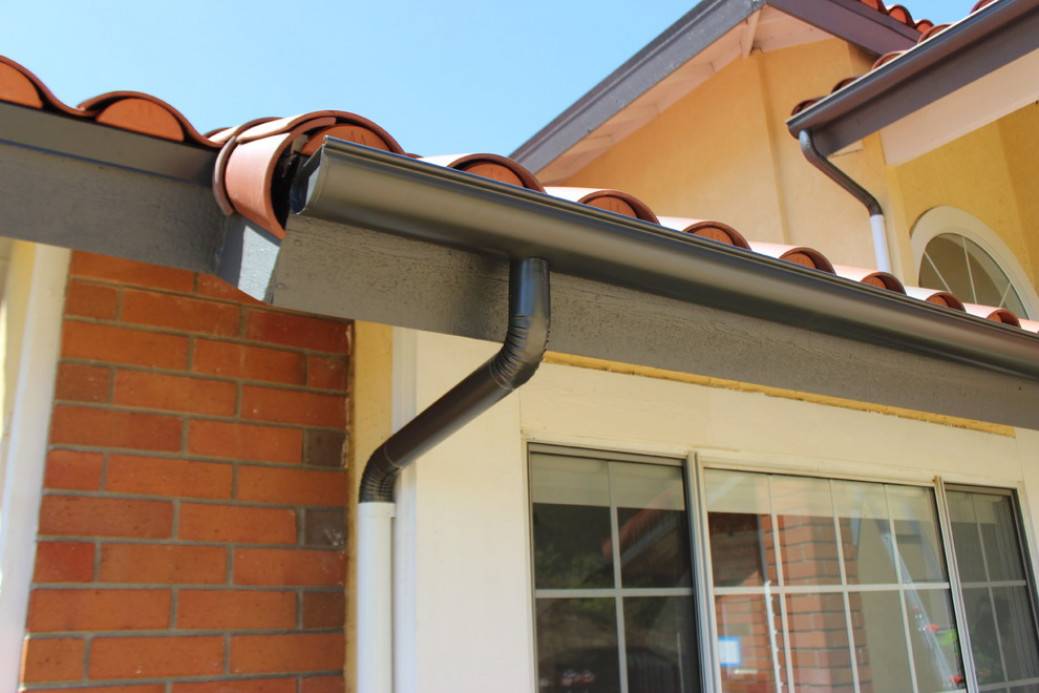

Наружный водосток — это комплекс открытых желобов, собирающий с крыши влагу и направляющий её в вертикальные отводные трубы. Места, где заканчивается конструкция, оснащаются ёмкостями для сбора воды или ливневой канализацией.

Водосток защищает дом от разрушительного воздействия влаги

Функции водостока

Водосток выполняет такие функции:

  1. Защитная. Заключается в отведении сточных вод от стен и цоколя дома.
  2. Декоративная. Красивый самодельный водосток станет украшением жилища или беседки.
  3. Кумулятивная. С помощью такой системы ливневыми водами можно заполнять специальный резервуар для полива.

Самодельный водосток может прослужить долгие годы

Если подойти к делу с умом и правильно подобрать материал, то самодельный водосток вполне можно будет использовать как основной.

Виды водостоков

Водосток бывает таких видов:

  1. Наружный или внешний. Такой тип подойдёт для самостоятельного монтажа.
  2. Внутренний, который предусматривают ещё в проекте. Чаще всего этот вид устанавливается на плоских крышах, для него подойдут трубы из любого материала.

Материалы для самодельных водостоков

Ранее для сборки систем отлива использовался только металл. Чаще — оцинкованная или покрытая полимерами сталь, реже — медь или алюминий. Теперь ассортимент подходящих материалов значительно увеличился:

Виды бетонных желобов

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

  • Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
  • Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
  • Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
  • Дренажные. Используются для монтажа системы водоотведения от подвалов зданий и цокольных этажей.
  • Прикромочные. Применяются для устройства ливневки вдоль автомобильных трасс.
  • Канализационные. Являются элементами канализационного коллектора.

При выборе нужного вида желобов стоит руководствоваться и их классом нагрузки. В зависимости от предназначения ливневки устанавливают более или менее усиленные лотки. Делят их на классы:

  • А15: предназначены для использования на пешеходных тротуарах, велосипедных дорожках, в частных садовых владениях.
  • В125: применяются на малых парковках, дорогах с низкой интенсивностью движения.
  • С250: используются при умеренных нагрузках на дорогах или для бытового строительства. Стоимость таких желобов одна из самых низких.
  • D400: применяются на больших парковках, дорогах с интенсивным движением и в зонах немасштабных промышленных объектов.
  • Е600: предназначены для устройства системы водоотведения с железнодорожного полотна, крупных автобанов и автомагистралей, больших промышленных объектов.
  • F900: самый мощный тип желобов, который применяется при устройстве ливневки на взлетных полосах.

Также все железобетонные лотки классифицируют по форме:

  • U-образные;
  • П-образные;
  • трапециевидные;
  • параболические.

Чтобы подобрать оптимальные желоба из бетона для устройства ливневой канализации, следует правильно рассчитать предполагаемый объем сточных дождевых вод. Он определяется СНиП 2.04.03-85 – для каждого региона имеется свой показатель объема стоков за год. Только после этого выбирается сечение лотков.

Классификация лотков из бетона распространяется и на габаритные параметры. Если длина изделий равна 1 м стандартно, то внутреннее сечение желобов варьируется в пределах 100-500 мм. Самые маленькие используются для устройства бытовой ливневки.

Разновидности современных водосточных систем по материалу изготовления

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Водосточные системы, изготовленные из современных ударопрочных и стойких к воздействию внешней среды – наверное, оптимальный вариант

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Особенности бетонного водостока

Основным предназначением водостока является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

  • на мелкие – открытые полукруглые желоба;
  • на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.

Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток, в этом случае, может стать своеобразным разделителем.

Металлический водоотводный лоток

Из металла получаются самые прочные изделия. Несмотря на это неоспоримое преимущество, такие желоба на данный момент используются крайне редко. Главная причина – подверженность коррозии. Конечно же, производители наносят защитный слой, но не всегда он спасает от появления ржавчины, так как изделие будет в постоянном контакте с водой. Кроме того, металл – это дорого, да и все у таких желобов будет приличным, что значительно усложнит самостоятельный монтаж.

Металлические лотки могут быть следующих видов:

  • чугунные. Применяются крайне редко, так как отличаются высоким весом. Зато они практически не имеют аналогов по прочности. В частном строительстве такие изделия не применяют, но их можно увидеть на военных базах и прочих военных объектах;
  • стальные лотки (нержавеющие и оцинкованные) немного уступают по прочности чугунным, но при выборе правильного размера и грамотной установке такие желоба служат не хуже. С другой стороны, они намного легче чугунных, а значит, проще в установке. Изделия применяются для обустройства парковых зон и дорог, где передвигаются легковые авто.

При выборе важно обращать внимание на толщину металла, а также на толщину защитного слоя, от чего напрямую зависит прочность и долговечность

Классификация желобов

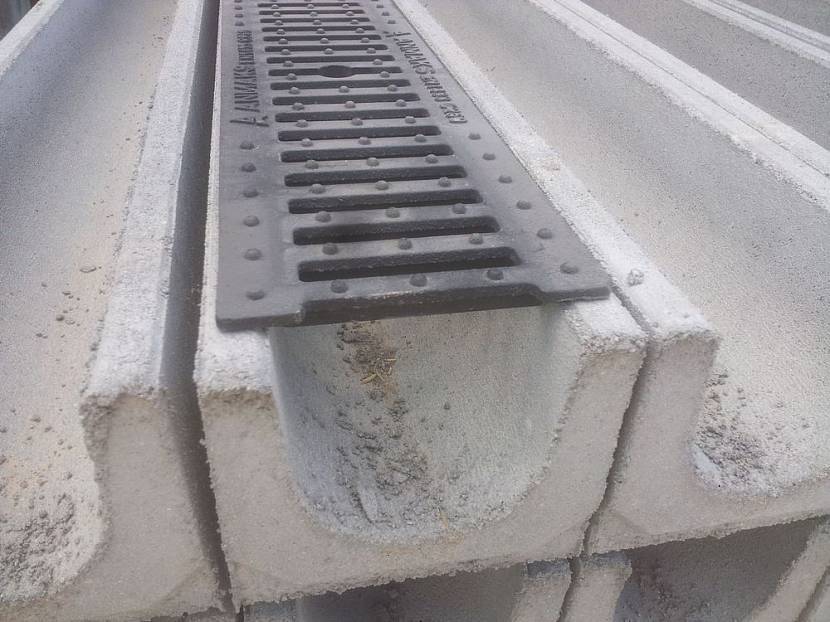

Поставляется обычно водосток бетонный с решеткой, она служит для предотвращения засорения системы отвода стоков различным мелким мусором, листьями деревьев и травой. Кроме того, решетка делает эксплуатацию водоотвода из бетона безопасной для автомобилей и пешеходов, предотвращая попадания колес авто и ног пешеходов внутрь желоба. Также металлическая конструкция повышает эстетическую привлекательность водосточной системы.

Металлическая защитная и декоративная решетка является важной деталью бетонного водостока

В соответствии с классификацией европейских производителей бетонные изделия подразделяют на следующие классы:

F – для военных и авиационных баз, аэропортов, военных и испытательных полигонов, объектов тяжелого машиностроения, припортовых хозяйств, где потенциальная нагрузка на водостоки может достигать 90 тонн.

E и D – для автомобильных дорог с большой интенсивностью движения транспортных средств, гаражей, парковок и стоянок грузовиков (включая фуры), для складских объектов, где осуществляется обработка тяжелых контейнеров. Максимальная потенциальная нагрузка на такие лотки находится в диапазоне от 40 до 60 тонн.

C – для пешеходных и велосипедных дорожек, тротуаров, гаражей, парковок и стоянок легкового автомобильного транспорта, обустройства площадок вокруг малоэтажных и многоэтажных жилых домов, обочин автомобильных дорог, городских площадей, школьных дворов. Максимальная нагрузка на такие водостоки не превышает 25 тонн.

Для обустройства водосточной системы могут потребоваться универсальные угловые элементы

Блиц-советы

Чаще всего, монтаж водоотводных желобов осуществляется по периметру жилого дома, участка и близ гаража

Однако, не обязательно выполнять это условие, важно, чтобы устройство ливневой канализации осуществлялось там, где это наиболее необходимо.

Систему ливневой канализации можно монтировать с лотками для песка и без него. Если установка подразумевает использование такового, то подсоединение к канализационному сливу будет осуществляться через установку сборника для песка

Перед его монтажом, необходимо выбить заглушку. Если сборник песка не применяется, отверстие под слив вырезается непосредственно в лотке. Отверстие высверливается по контуру с 2 сторон, после чего, выбивается молотком с внутренней стороны.

Для устройства из железобетонных лотков угловых соединений, используют пилу. Чтобы создать угол, равный 100 градусам, на каждом соединенном желобе отрезают углы по 50 градусов. Распил осуществляется с захватом стенок изделия
Стыки герметизируют при помощи акрилового или битумного герметика.

Если планируются постоянные высокие нагрузки на водоотвод, бетонная прослойка под желобами не должна быть меньше 10 см.

Чтобы не допустить засорения водоотводной системы, рекомендовано проводить ее чистку каждые две недели.

При выборе изделия, рекомендуется обращать внимание на марку бетона, из которого изготовлены лотки. Наилучшими являются марки бетона В15, В20 и В25
Не менее важным является марка стали, которую используют для усиления конструкции. Лучше всего для этого подойдет класс А-1, А-3, ВР-1. Сечение стальных прутьев не должно быть меньше 8 мм.

В чем преимущества бетонного желоба

Обустройство территории предполагает создание надежной конструкции для отведения сточных вод во время дождей, таяния снега и поднятия уровня воды в водоемах. Здесь никак не обойтись без лотка водоотводного бетонного, который имеет технические преимущества:

Из отдельных элементов можно выложить многокилометровую систему;

Глубина бетонного желоба позволяет отводить большие объемы воды;

Готовая конструкция вписывается в городской ландшафт и не требует специального ухода;

Бетонная основа водостока гарантирует длительную эксплуатацию;

Материал не трескается и не крошится при перепадах температур и химическом воздействии.

После дождя, когда вода стекает, бетонный тротуарный водосток быстро высыхает. В нем не застаивается вода, что благоприятно сказывается на экологической обстановке.

Виды водостоков

Производители предлагают для сооружения надежной водоотводящей конструкции разные по форме, конфигурации, назначению и прочности лотки.

Форма сечения бетонного желоба водосточного бывает:

В виде трапеции для отведения больших объемов воды;

U-образная с небольшим углублением для частных домохозяйств;

П-образная с самой большой площадью сечения для систем с мощной нагрузкой.

По объему стоки бывают от 0,07 м 3 до 0,3 м 3 . Длина отдельных элементов составляет 1 м, а ширина варьируется от 1 см до 4 м. По высоте лотки тоже отличаются: тротуарный бывает 6 см, а для отведения больших объемов воды – 1,68 м.

Хотя некоторые предприятия начали выпуск полимерных изделий, но по прочности и надежности бетонный желоб считается самым лучшим. Бетонные изделия выигрывают в цене, поскольку для их производства используются доступные материалы.

Производство бетонных желобов

Для изготовления качественных сливов из бетона на нашем предприятии используют разные добавки в бетонную смесь. После добавления полипропиленовых нитей получается фибробетон, который имеет повышенную стойкость к изгибам.

Железобетонные лотки делают из цемента М500, укладывая для прочности металлическую сетку.

Лоток тротуарный бетонный идет в комплекте с решеткой для защиты водоотводящей системы от попадания мусора, листьев и пр. Изготавливают решетку из металла или полимеров, а закрепляют к основе специальными винтами.

Правила монтажа ЖБ лотков

Во время укладки тротуарных дорожек, площадок возле автостоянок, СТО, АЗС, отмосток возле зданий сразу планируют систему водоотведения. Выбирая водосток бетонный, надо учитывать, что лоток может укладываться разными способами:

телескопическим, когда отдельные детали вставляются последовательно один в другой и отводят воду со спусков;

прикромочным, размещая элементы стык в стык на одном уровне.

При разбивке участка проводят расчеты необходимой длины и глубины системы, чтобы купить водосток тротуарный в нужном количестве и нужных размеров.

Монтаж проводят, придерживаясь технологических норм:

На подготовительном этапе создают строительный проект, выполняют замеры, расчеты и выбирают водостоки с учетом механических нагрузок и предельных возможностей;

Для укладки бетонных элементов делают траншею, глубина которой равняется высоте водостоков тротуарных с решеткой с учетом бетонного слоя и выступа над уровнем поверхности на 5 мм;

Делают разметку шнурами, выставляют маячки;

На дно траншеи засыпают слой песка до 15 см и трамбуют;

Заливают слой бетона 10 см и сразу начинают установку желобов;

На стыках между отдельными элементами проводят заливку бетоном или герметизируют полимерным жгутом;

После укладки всех лотков и застывания бетона, пространство с двух сторон засыпают песком и гравием, трамбуют;

Верхнюю часть тротуарного лотка накрывают решеткой, чтобы обезопасить пешеходов.

Водосток тротуарный в большом ассортименте предлагает наше предприятие. Мы поможем муниципальным властям и частным владельцам обустроить территорию, сделать ее чистой и безопасной для передвижения пешеходов и транспорта после монтажа водоотводящей системы.

Звоните нам просто сейчас, чтобы получить бесплатную консультацию специалиста и сделать правильный выбор водосточных желобов. Оптовых покупателей ждут скидки и бесплатная доставка продукции на объект.

Самостоятельный монтаж

Устройство системы ливневого отвода требует соблюдения определенных правил. Первоначально, необходимо разработать проект и произвести все замеры. Выбор изделий необходимо осуществлять с учетом свойств почвы и проектной нагрузки

Также, важно определить предельную способность и глубину расположения

Подготовка траншеи

На данном этапе работ следует учесть не только размеры желобов, но и возможность устройства бетонного слоя на дне траншеи и боковых бетонных опор.

Устройство каналов следует производить с уклоном, таким способом обеспечивается самоотвод воды. Длина траншеи должна составлять всю протяженность укладки, а ширина каналов – превышать ширину лотка на 20 см.

Глубина должна быть больше размеров желобов с учетом бетонного слоя, чтобы по завершении монтажа водоотвода решетки для ливневых каналов располагались на 0,5 см ниже уровня поверхности, в которую осуществляется монтаж. Для облегчения работы, можно посредством шнуров разметить месторасположение траншей.

По завершении рытья каналов, их дно засыпают песком, который утрамбовывают. Поверх песка заливают 10 сантиметровый слой бетонного раствора, поверх которого укладывают лотки.

При пучинистых грунтах, целесообразно укрепить конструкцию посредством стальных прутьев или проволокой.

Укладка лотков

Процесс укладки желобов состоит из нескольких этапов:

  1. Для облегчения монтажных работ, желоба следует расположить вдоль всего канала.
  2. Укладку изделий лучше всего начинать с наивысшей точки траншеи.
  3. Желоба следует устанавливать на еще не застывшую бетонную подушку. Такая подушка не дает лоткам смещаться при воздействии нагрузок.
  4. Осуществляя укладку отводов, необходимо следить за уровнем наклона.
  5. После монтажа первых 2 лотков, место их соединения герметизируют посредством жгута из мягкого полимера.
  6. После герметизации жгутом, шов заливают бетонной смесью.
  7. Водоприемники устанавливают по центру траншеи, и для облегчения работы по удалению остатков бетона, после окончания укладки, накрывают полиэтиленовой пленкой.
  8. Между бортами траншеи и лотками заливается бетонный раствор.
  9. Угловые соединения обрабатывают герметиком.
  10. Если поверх водоотвода будет укладываться асфальт, траншеи накрывают древесноволокнистыми плитами.

По завершении установки лотков, боковые пространства засыпают песком, смешанным с гравием. Эту смесь хорошо утрамбовывают.

Если возможность засыпать песком и гравием отсутствует, пространство заливают бетонным раствором. После застывания раствора, верхние части дождеприемника накрываются металлическими решетками.

Если есть необходимость, для создания угловых соединений, решетки распиливаются при помощи пилы и диска с алмазным напылением.

Зачем нужен водосток?

Облицовочный материал подвергается воздействию влаги, которая проникает внутрь через микропоры. Процесс испарения воды длится долго, а при ее замерзании может отрицательно отразиться на качестве покрытия.

Водостоки тротуарной плитки являются красивым и простым решением отвода влаги. Он предназначен для направления осадков в русло и не выделяться на фоне покрытия территории.

При благоустройстве территории предъявляются требования к функциональности покрытия, которая сочетается с качеством и дизайном.

Изделия для обустройства территории изготавливаются методом вибрационного литья или прессования. Технология производства обеспечивает уплотнение смеси, но не исключает наличия пустот. В этом случае можно покрыть поверхность гидрофобным материалом, который защитит ее от влаги. Но под механическим воздействием повреждается слой, элементы укладки становятся уязвимыми к влиянию внешних факторов.

Технические требования для водостока

Система может располагаться внутри и снаружи. Согласно установленным требованиям, наружный водосток монтируется по периметру. Строительными нормами и правилами предусмотрены условия создания проекта.

При составлении проектов рассчитывается количество желобов, соединительных и крепежных деталей. Ливневые водостоки монтируются в местах наибольшего скопления воды. При выборе желоба нужно учитывать количество стекающей воды, диаметр конструкции должен выдерживать нагрузку.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
