Разновидности и критерии выбора дачных водонагревателей

Виды водонагревателей косвенного нагрева

Все бойлеры косвенного нагрева отличаются конструкцией, типом монтажа и внутренним устройством. По виду установки водонагреватель может быть:

  • Настенным;
  • Напольным.

Настенные бойлеры чаще используются для бытовых нужд, их емкость редко превышает 150 литров. Связано это с тем, что большой вес выдержит не любая стенка.

Напольные бойлеры могут быть большей емкости, их часто используют в промышленных нуждах. Самые большие модели могут иметь объем более 1000 литров.

По конструкции различают вертикальные и горизонтальные водонагреватели косвенного нагрева. Вертикальные более распространены, они не занимают много места. Такой бойлер легко поместится в небольшой ванной или туалете.

Горизонтальные бойлеры встречаются реже. Их обычно ставят там, где необходим большой расход воды и есть свободное место. Например – в котельной, подсобном помещении. Они часто выпускаются в виде напольных вариантов большой емкости.

По принципу работы различают:

  • Накопительный бойлер;
  • Система «бак в баке»;
  • Бойлер косвенного нагрева с ТЭНом;
  • Комбинированный водонагреватель;
  • Бойлер с рециркуляцией.

Система «бак в баке»

В таком водонагревателе вместо змеевика установлен отдельный бак. В него поступает горячая вода или теплоноситель высокой температуры, +90…+95 градусов. Внутренний бак греет воду, находящуюся вокруг него в наружном. А ее можно использовать для собственных нужд.

Плюс системы «бак в баке» – быстрый прогрев воды. Минус – большой вес бойлера. Ведь кроме полезного объема в нем находится вода, содержащаяся во внутреннем баке.

Некоторые производители выпускают бойлеры «бак в баке» с дополнительными контурами (см. рис.). Например, отопительный контур может быть запитан от центральной системы отопления, а внутренний бак прогреваться за счет газового котла.

Разновидности бойлеров косвеного нагрева сисетмы «бак в баке».

Накопительный бойлер

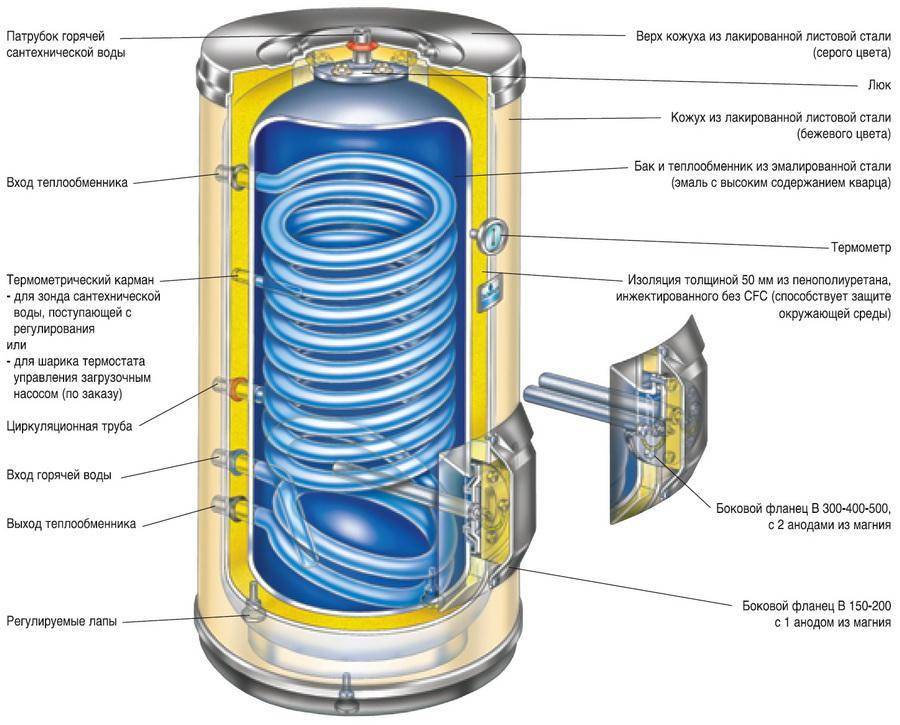

По сути, это обычный бак с теплоизоляцией, через который проходит змеевик с горячей водой от системы отопления. Пока в ней циркулирует вода – водонагреватель работает. Если ее нет – приходится пользоваться горячей водой из-под крана.

Возникает вопрос: Как работает бойлер косвенного нагрева летом? Ответ – он не работает. Из него на лето лучше сливать воду, чтобы она не застаивалась. В противном случае появится неприятный запах, в баке могут завестись грибок или плесень.

Бойлер косвенного нагрева с ТЭНом

Это самый распространенный вариант. В таком водонагревателе установлен один или два (в зависимости от объема) ТЭНа. Их можно включать вручную, либо автоматически. Удобство заключается в следующем:

  • Бойлер работает зимой от системы отопления, а летом – от электричества;
  • Если идет большой расход воды – автоматически включится ее подогрев за счет электричества;
  • Можно включить ТЭН чтобы быстро подогреть холодную воду.

Комбинированный водонагреватель с газовым котлом

Такие косвенные водонагреватели недешевы, но позволяют сэкономить при использовании. Вам не придется покупать отдельно бойлер и газовый котел – все совмещено в одном устройстве.

Схематическое устройство бойлера косвенного нагрева с газовым котлом.

Бойлер с рециркуляцией

Для установки такого водонагревателя необходимо делать соответствующую разводку труб. Но и уровень комфорта будет соответствующим. Водонагреватель с рециркуляцией позволяет не ждать, пока горячая вода дойдет то точки потребления.

Пример:
Обычный бойлер косвенного нагрева находится в подвале дома, в котельной. А вы хотите помыть руки в ванной комнате на втором этаже. Сначала придется подождать, пока сольется холодная вода из системы и только потом пойдет горячая. На это может уйти одна-две минуты.

При использовании бойлера с рециркуляцией горячей воде не потребуется преодолевать два этажа до крана. Она постоянно подается к нему.

В бойлере с рециркуляцией установлен насос, который постоянно качает воду по системе. Даже когда кран в ванной комнате закрыт, горячая вода из водонагревателя идет к нему и возвращается по отдельной трубе.

При этом будут небольшие затраты электроэнергии на работу насоса, но в некоторых случаях такая система вполне оправдана.

Что важно знать о бойлере электрическом

Конструкция водонагревательного прибора, изображенного ниже на схеме, включает следующие элементы:

  • внешний металлический корпус цилиндрической либо прямоугольной формы, оснащенный кронштейном настенного крепления;
  • внутренний бак из эмалированной или нержавеющей стали;
  • нагреватель – ТЭН мощностью 1.5—2.5 кВт, установленный вертикально в нижней зоне емкости;
  • магниевый либо титановый анод;
  • термостат – выносной или вмонтированный в ТЭН;
  • трубки подачи холодной и отбора горячей воды;
  • термометр;
  • обязательный элемент обвязки — обратный предохранительный клапан «два в одном» обычно идет в комплекте с подогревателем;
  • органы управления, расположены на нижнем торце цилиндрического бака либо на передней панели прямоугольной версии.

Схема электронагревательного бака вертикального монтажа. ТЭН располагается внизу, трубка забора горячей воды – вверху

Как работает бойлер с электрическим нагревом:

  1. После установки и подключения (схема показана в следующем разделе статьи) внутренний объем резервуара заполняется холодной водой через трубку, выходящую в нижнюю часть бака.
  2. Дальше следует включение и нагрев массы воды ТЭНом. Когда температура достигает установленного либо максимального значения, терморегулятор отключает электронагреватель.
  3. Водоразбор производится через трубку, заканчивающуюся в верхней зоне емкости, где температура воды достигает высшей точки. Одновременно идет подпитка бака из водопровода через нижнюю трубку.
  4. В процессе работы системы ГВС вода в резервуаре охлаждается, термостат автоматически включает нагревательный элемент. Если водоразбор отсутствует, содержимое бака периодически подогревается ТЭНом, дабы поддерживать нужную температуру.

Поскольку корпуса трубчатого нагревателя и резервуара сделаны из разнородных металлов (медь, сталь), рядом с ТЭНом устанавливается магниевый анод. Цель – предотвратить разрушение стенок емкости электрохимической коррозией.

Подробнее принцип действия и устройство бойлера для нагрева воды разъясняется на видео:

//www.youtube.com/embed/R1XZ4BhodmA?feature=oembed

Схема подключения

Установка и подсоединение электрического водонагревателя к трубам не представляет никакой сложности и при желании выполняется самостоятельно:

  1. Закрепите бак на стене, используя штатные скобы. Помещение для расположения бойлера – кухня, ванная комната или котельная.
  2. Подключите аппарат к водопроводу и сети ГВС, ориентируясь по схеме.
  3. Электропитание обеспечивается от обычной розетки, оснащенной заземляющим контактом.

Поясним функции некоторых деталей обвязки. Ключевой элемент – клапан «2 в 1», устанавливаемый на входе бойлера и решающий 3 задачи:

  • не допустить опорожнения емкости обратно в трубу водопровода;
  • сбрасывать лишнее давление, возникающее в результате нагрева и расширения жидкости внутри закрытого бака;
  • принудительный слив воды.

На схеме обвязки условно не показано подключение сбросного клапана к канализации

Остальная запорная арматура нужна для удобства ремонта и чистки водонагревателя. Чтобы вытащить негодный магниевый анод, емкость надо опорожнить. Сброс через носик штатного клапана происходит слишком долго из-за малого проходного сечения, лучше поставить тройник и дополнительный кран.

Американки и отсекающие краны пригодятся в случае поломки, когда нагреватель требуется снять и отремонтировать без разборки водяных магистралей. Зачем нужен фильтр на входе в здание, знает любой здравомыслящий домовладелец.

Электрическая безопасность

При приобретении важно оценить маркировку. Степень электробезопасности указана парой цифр после пометки IP

1-я цифра – защита от инородных тел и контактов:

  • 1 – крупные загрязнения, рука;
  • 2 – средние, палец;
  • 4 – тела менее 1 мм;
  • 5 – максимум защиты.

Вторая по позиции цифра – стойкость от влаги:

  • 0 – нет защиты;
  • 1 – от капель, падающих сверху;
  • 3 – от дождевых брызг под углом 60о;
  • 4 – от капель и пара со всех сторон;
  • 5 – от прямых струй.

Наиболее распространен тип защиты IP24 и IP25.

  • IP24 – безопасен от брызг, поэтому подойдет для ванной, но вешать его следует дальше от душа или раковины;
  • IP25 – крепить где угодно, но для верности лучше убрать устройство под декоративную панель.

Как правильно выбрать электрический водонагреватель?

Мощность водонагревателей

Нужно определиться с тем, какой водонагреватель выбрать по мощности, потому что от этого зависит время нагревания воды.

Водонагреватели называются накопительными, потому что греют воду в режиме накопления при умеренной мощности нагревательных элементов (от 1,2 до 6 кВт).

Открытый или закрытый тип?

Накопительные водонагреватели подразделяются на два типа:

  1. Открытые (безнапорные)
  2. Закрытые (напорные).

Водонагреватели открытого типа вешаются на стену в непосредственной близости к от крана с водой. Этот тип водонагревателей не находится под давлением воды в системе. Вода в баке сохраняет заданную температуру.

Поступление горячей воды происходит за счет ее вытеснения холодной водой. При перегревании осуществляется отток излишков горячей воды из выходной арматуры.

Водонагреватели закрытого типа требуют профессиональной установки, потому что они монтируются в систему водоснабжения. Внутри таких водонагревателей устанавливается специальные предохранители во избежание превышения рабочего давления воды внутри системы. К этому типу устройств можно подключать любое количество кранов. Хранят в баке воду заданной температуры как угодно долго.

Классификация по размерам и мощности

  • Устройства объемом до 100 литров питаются от обычной сети с напряжением 220V, обладают мощностью не выше 2 кВт.
  • Водонагреватели с объемами баков до 300 литров не намного больше по занимаемой площади, благодаря удачным инженерным разработкам. Потребляемая мощность электроэнергии – до 6 кВт.
  • Особо мощные напольные водонагреватели объемом 1000 литров оснащаются специальным реле для использования электричества в ночное время по льготным тарифам.

Безопасность при эксплуатации электрического водонагревателя

Стоит сказать несколько слов о безопасности использования в быту электрических водонагревателей.

Вопрос безопасности не зря продолжает волновать людей еще задолго до покупки

Влажная среда помещения и непосредственный контакт прибора с водой, которой будет пользоваться человек, заставляют уделять повышенное внимание вопросу безопасной эксплуатации

Подавляющее большинство современных моделей изначально снабжены устройствами защитного отключения. Данные устройства представляют собой не просто защиту от короткого замыкания, они полностью прекращают подачу электропитания на водонагреватель в случае утечки тока на корпус. Этим обеспечивается максимальная защита от поражения электрическим током в процессе эксплуатации.

В случае если устройство защитного отключения отсутствует в конструкции нагревателя, его можно подключить отдельно, но все операции должны быть выполнены квалифицированным специалистом.

Разумеется, что заземление электрического водонагревателя является обязательным.

В заключение можно сказать, что покупка накопительного водонагревателя является хорошей альтернативой централизованному горячему водоснабжению. Компактные модели дают возможность обеспечить дом горячей водой при минимальном объеме занимаемого пространства. Именно компактные модели являются лучшим решением на время сезонного профилактического отключения горячей воды.

Конструкция и принцип работы

Устройство проточного водонагревателя не отличается сложностью: в металлическом или пластиковом корпусе заключен небольшой резервуар для воды, оснащенный ТЭНами или спиралью.

В бюджетных приборах чаще всего 1-2 ТЭНа, которые имеют слабое место: нагревательные элементы быстро «зарастают» накипью. Положительный момент – их легко заменить.

Меньше накипи образуется в приборах со спиралью, заключенной внутри медной трубки. Недостаток такого устройства – негативная реакция на пузырьки и воздушные пробки. Если оборудование выйдет из строя, замена обойдется недешево.

Принцип нагревания прост: холодная вода поступает в резервуар, соприкасается с горячими элементами, нагревается и выходит наружу уже с нужными параметрами температуры (в среднем от + 40 °C до + 60 °C).

Для монтажа компактного оборудования необходим крепежный комплект, подводка водопровода и электрического кабеля.

Схематическое изображение бытового проточного электрического устройства с электронным блоком управления, нагрев воды в котором осуществляется с помощью ТЭНа из меди

Мощное оборудование, рассчитанное на несколько точек водоразбора, требует хорошего протока и высокого давления. Приборы безнапорного типа, функционирующие на малом давлении, в достаточной мере могут обслужить только один кран.

По этой причине их изначально комплектуют «пользовательскими» приспособлениями – гусаком или гибким шлангом с рассеивателем.

Процесс нагревания происходит моментально, поэтому не требуется ждать, когда накопится определенное количество горячей воды. Электричество тратится только во время работы устройства.

В отличие от накопительного аналога, проточный водонагреватель занимает минимум места. Обычно его фиксируют на стене около точки водоразбора (раковины или душа) в вертикальном положении

Если сравнивать проточные модели с накопительными, то можно выделить следующие преимущества:

экономия места, компактные размеры (важно для помещений с дефицитом свободного места);
возможность установки как возле крана (минимизация теплопотерь), так и в отдельном помещении (касается мощных приборов);
количество потребляемой воды не ограничено;
интервальное потребление электроэнергии (только в активный период);
красивый лаконичный дизайн;
невысокая стоимость.

К недостаткам относятся регулярные расходы на оплату электроэнергии: чем чаще включается водонагреватель (соответственно, чем больше семья), тем выше счет за электричество.

Схема монтажа одного прибора на два смесителя. При выборе следует ориентироваться на показатель мощности прибора. Если ее недостаточно, устройство может обслужить одновременно только один кран (максимум – кран и душ)

Еще один минус касается условий установки. Для водонагревателей мощностью 7-8 кВт и выше необходима надежная трехфазная электрическая сеть, качественная медная проводка и соответствующая защита.

Наличие встроенной мебели в помещении дает возможность прятать настенный проточник в одном из настенных шкафов. Обязательное условие – легкий доступ к корпусу, блоку управления и значимым узлам для техобслуживания

Двухнасосная схема

В такой схеме управление потоками теплоносителя осуществляется активным воздействием циркуляционных насосов в различных магистралях.

В этой схеме линия ГВС также имеет приоритет (режим приоритета бойлера) – она подключена перед циркуляционным насосом системы отопления. Правильнее будет сказать, что линия нагрева водонагревателя и линия отопления подключены параллельно, и каждая имеет свой циркуляционный насос. Переключение режима работы насосов осуществляется сигналами с того же термодатчика бойлера.

Для исключения взаимного влияния потоков теплоносителя после каждого насоса устанавливается обратный клапан.

Эта схема, так же как и первая, предусматривает отключение линии отопления при включении контура ГВС, что не должно привести к значительному охлаждению дома за короткое время нагрева воды в накопительном нагревателе (первоначально нагревается примерно за 30 минут, а то и меньше).

Но в сложных системах отопления может быть использовано два котла, один из которых постоянно работает на отопление, тогда как второй работает по второй схеме переключения режимов.

Как выбрать водонагреватель для дачи: напорные и безнапорные модели нагревателей

Это, пожалуй, самый главный момент, на который нужно обратить внимание, задаваясь вопросом, какой водонагреватель выбрать для дачи. Говоря по-простому, это наличие в дачном домике стационарного водопровода, в котором водичка находится под давлением

Если он имеется, и вода в него подается насосной станцией, создающей давление минимум в две атмосферы, тогда проблем нет никаких. И, по большому счету, можно устанавливать такие же водонагреватели, как монтируют в домах и квартирах, расположенных в черте города. А именно накопительные и проточные водонагревательные баки, а если имеется на даче газ, то подойдет и газовая колонка.

Несколько сложнее дела обстоят на дачах, которые не оборудованы стационарным водопроводом – в таком случае ваш выбор будет достаточно ограниченным. С одной стороны это хорошо – не придется слишком долго ломать голову над вопросом выбора. Здесь вариант, можно сказать, только один – наливные водонагревательные баки. Работать они могут от разных источников энергии – это и электричество, и тот же газ, и солнечная энергия, и даже обычная дровяная печь, пользоваться которой летом будет не совсем комфортно.

О критериях выбора водонагревателя для дачи смотрите в видео.

По большому счету, наливной водонагревательный бак можно даже не покупать в магазине – он достаточно просто изготавливается своими руками. По сути, это стальная или пластиковая емкость, оборудованная нагревателем.

Конструкция водонагревателей

На рынке представлены изделия различной формы, объема и технических характеристик. Независимо от этого водонагреватели каждого отдельного типа схожи по своей конструкции.

Электрический накопительный

По своей конструкции изделие этого типа представляет собой емкость круглой или овальной формы. Бак используется для накапливания и прогрева воды.

Он находится в корпусе, изготовленном из металла или пластика. Во избежание быстрого охлаждения жидкости производители оснащают емкость теплоизоляционным слоем.
Бак изготавливают из материалов, наименее подверженных коррозии. На рынке представлены изделия, емкость которых изготовлена из эмалированной или нержавеющей стали. Для защиты внутренних деталей от образования накипи водонагреватели оснащают магниевым анодом.

Работа электрического накопительного нагревателя

В нижней части располагается электрический электронагреватель. Он оснащен термостатом, позволяющим поддерживать определенную температуру жидкости. В некоторых моделях установлены два ТЭНа.

После прогрева жидкости один из них отключается, и определенный показатель температуры поддерживается другим. Это позволяет экономить электроэнергию.
Устройство бойлера включает в себя два патрубка. Они используются для подачи воды и ее отведения из емкости. Патрубок холодной воды установлен в нижней части бака, а трубка отбора горячей жидкости – в верхней.

Электрический проточный

Устройство проточного бойлера для нагрева воды не включает в себя накопительную емкость. Жидкость прогревается при прохождении через устройство. Нагрев осуществляется электрическим нагревателем высокой мощности.

Конструктивные особенности изделия проточного типа позволяют быстро прогревать небольшое количество воды. В конструкцию изделия проточного типа входит:

  • Электрический водонагреватель высокой мощности.
  • Индикатор работы.
  • Рубашка для прохождения воды.
  • Датчики и реле.

Проточный бойлер. Источник фото: rgagroup.ru

Благодаря отсутствию накопительной емкости, проточные бойлеры имеют небольшие размеры. Это дает возможность устанавливать устройство в помещениях с ограниченным свободным пространством.

Газовые водонагреватели

Устройства, использующие в качестве источника тепла газ, могут быть как проточного, так и накопительного типа. Проточные водонагреватели – газовые колонки могут быстро прогревать небольшое количество жидкости, проходящей через них.

С помощью накопительных можно получить большое количество горячей воды, но после этого потребуется время для прогрева новой порции.
Накопительные устройства состоят из металлического бака, сквозь который проходит газоход. Он необходим для отвода продуктов горения газа. Вместо ТЭНа в водонагревателе используется газовая горелка. Управление степенью нагрева осуществляется специализированным блоком.

О проточных нагревателях воды

В отличие от накопительных бойлеров принцип работы проточного водонагревателя состоит в том, чтобы не заблаговременно, а быстро прогревать проточную воду по мере необходимости.

Источниками тепла служат те же электрические ТЭНы и газовые горелки, только включаются они после того, как в доме открывается кран горячей воды. К таким нагревателям относятся:

  • газовые колонки;
  • проточные электронагреватели.

Конструкция газовой колонки довольно сложна, а потому заслуживает отдельной темы. Электрический же водонагреватель прост: в нем проточную воду греет мощный ТЭН. Обладая таким достоинством, как небольшие размеры, аппарат имеет слишком высокую потребляемую мощность и оттого сфера его применения ограничена. Устройство проточного электрического бойлера показана на рисунке:

Преимущество проточных водогрейных аппаратов состоит в том, что нагретую воду они могут подавать без подготовки и в течение неограниченного времени

Зато имеет пределы ее расход, что важно при большом количестве потребителей

Устройство в зависимости от вида

Прямого нагрева

Энергоноситель, который поступает в такие аппараты, тратится лишь на нагрев воды внутри устройства. Это означает, что приборы такого типа сами производят тепло, которое нагревает воду. Они бывают газовыми, когда для нагрева используется газовая горелка, а также электрическими, то есть с нагревом от ТЭНа.

По своей конструкции такие бойлеры представляют собой емкость (бак с водой), вокруг которой имеется термоизоляция и внешний корпус с панелью управления. Помимо нагревательного элемента (горелки или ТЭНа) в таких приборах имеются анод из магния, терморегулятор, группа безопасности и патрубки (входной и выходной).

Косвенного нагрева

Такой тип бойлеров устанавливают в домах или квартирах с автономным водяным отоплением, предусматривающим наличие одноконтурного котла. Температура воды внутри бойлера с косвенным типом нагрева повышается не вследствие непосредственного воздействия источника энергии, а в результате теплообмена с отопительным контуром.

Конструкция бойлера этого типа включает корпус, внутрь которого помещен внутренний бак, отделенный от внешнего кожуха слоем термоизоляции. Вода из труб холодного водоснабжения поступает внутрь бака по входящему патрубку, а выводится после открывания крана горячей воды через трубу, расположенную в верхней части прибора.

Отдельно в аппарате имеется теплообменник, который в большинстве моделей представлен змеевиком. Он может быть равномерно расположенным внутри бака или находиться в нижней его части. Обе трубы такого теплообменника подсоединяются к отопительному котлу.

Теплоноситель из котла передвигается по теплообменнику, нагревая воду в баке посредством теплопередачи, а затем выводится через отдельный патрубок, возвращаясь к котлу. Такой теплообменник чаще всего один, но есть модели с несколькими теплообменниками, которые можно подключить не только к газовому котлу, но и к другому источнику.

Также существуют бойлеры косвенного нагрева без змеевика, конструкцию которых называют «бак в баке» из-за наличия внутри бака такого бойлера еще одного бака. Санитарная вода в таком приборе нагревается во внутреннем баке, а теплоноситель перемещается между стенками внутреннего бака и внешними стенками.

В некоторых моделях бойлеров данного типа может присутствовать патрубок рециркуляции. Обязательными элементами всех таких приборов являются магниевый анод и группа безопасности, а также термодатчик. В крупных бойлерах емкостью свыше 150 литров нередко предусматривается ревизионное окно.

Комбинированные

Такие бойлеры совмещают в себе два предыдущих типа нагревательных устройств. По своей конструкции они представлены аппаратами с косвенным нагревом, но отличаются дополнительной установкой ТЭНа, позволяющей использовать прибор, как накопительный электрический бойлер прямого нагрева. Это особенно востребовано для летнего периода, когда одноконтурный котел отключен.

Устройство бойлера для нагрева воды в зависимости от вида

Такие устройства бывают электрического и газового типа. Что касается конструктивных особенностей, то изделие состоит из бака, в который набирается вода, а также термоизоляции и внешнего корпуса, на котором устанавливается панель с управлением.

Внутри устанавливается:

  • Нагревательный элемент или, другими словами, тэн;
  • Специальный магниевый анод;
  • Терморегулятор;
  • Специальные патрубки.

Водонагреватель с косвенным нагревом устанавливают в многоквартирном доме или частном коттедже, в котором есть автономное водяное отопление, с разрешением установки одноконтурного котла. Повышение температуры внутри емкости косвенного нагрева происходит не посредством воздействия на источник энергии, а в результате теплообмена с отопительными контурами.

В устройство установлен свой собственный теплообменник в виде змеевика.

Он располагается по всей длине бака или может располагаться в нижней его части. Каждая из двух труб теплообменника подключается к отопительному котлу. Теплоноситель, установленный в котле, передвигается по теплообменнику, и за счет этого нагревается вода в баке (за счет такого процесса, как теплопередача).

Выведение проводится через специальный патрубок, который направляет воду в котел. Как правило, теплообменник устанавливается один, но встречаются модели, в которых несколько теплообменников. В таком случае допустимо подключение оборудования к газовому котлу и тому подобным источникам.

Бойлер с косвенным нагревом может быть без змеевика, такие конструкции носят название «бак в баке». Другими словами, внутри бака установлен еще один бак. Нагрев воды, пригодной для эксплуатации, происходит в баке, который находится в самом центре изделия.

Комбинированные модели – это совмещение двух предыдущих моделей в одной. Они идут с косвенным нагревом, однако, в них установлен тэн в полости бака, посредством которого можно использовать изделие в качестве накопительного электробойлера.
