Особенности выбора и подключения электрических бойлеров

Пошаговая инструкция

Всю работу по установке и подключению бойлера можно условно разделить на несколько этапов. Подробно опишем каждый из них, чтобы даже у человека, не имеющего соответствующего опыта, не возникло трудностей при выполнении работы.

Монтаж водонагревателя на стену

В продаже на сегодняшний день можно увидеть как накопительные, так и проточные бойлеры. В целом их монтаж довольно схож, хотя у накопительных моделей связан с дополнительными трудностями – в первую очередь из-за веса. Поэтому рассмотрим именно этот вариант – справиться с легким накопительным водонагревателем и будет гораздо проще.

Работа выполняется следующим образом:

1. Разметьте на стене места, где будут располагаться крепления для бойлера. Сделать это просто – замерить расстояние между «ушками» на водонагревателе и перенести на стену. Лучше воспользоваться уровнем, чтобы «ушки» располагались максимально горизонтально.
2. При помощи дрели или перфоратора проделать в стене достаточно глубокие отверстия.
3. Вбить в них дюбеля и вкрутить анкерные болты. Они должны быть достаточно длинными и толстыми, чтобы удержать значительный вес водонагревателя – он может превышать центнер.

Переживать за отделку не стоит – даже если в процессе сверления отвалится небольшой кусок штукатурки, этот участок стены всё равно будет скрыт за бойлером, поэтому в глаза бросаться не будет.

Справившись с этим ответственным этапом, можно приступать к следующему.

Подключение от розетки

Прежде чем начинать подключение электрического бойлера к сети, следует разобраться – подходит ли выбранное оборудование для этого.

Не забывайте, что водонагреватель скорее всего будет установлен в ванной. А здесь всегда царит повышенная влажность. Кроме того, при обычной мелкой неудаче на розетку может попасть вода, что приведет к короткому замыканию. Поэтому есть смысл приобрести специальную розетку с защитой от влаги. Некоторые специалисты рекомендуют подключать бойлер напрямую к щитку, не пользуясь розеткой. Однако это удобно не всегда. Например, отрезав вилку, можно лишиться гарантии. Так что, при поломке бойлера надеяться на гарантийное обслуживание не придется.

В остальном проблем не возникает – водонагреватель просто включается в розетку, как обычный холодильник, электрический чайник или зарядное устройство для мобильного телефона. Но стоит учитывать – такой вариант обычно подходит для не слишком мощных бойлеров.

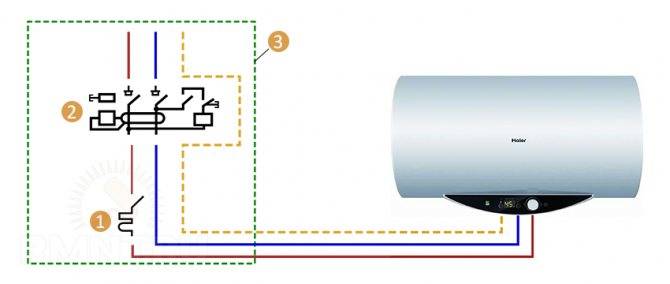

Подключение напрямую от распределительного щитка

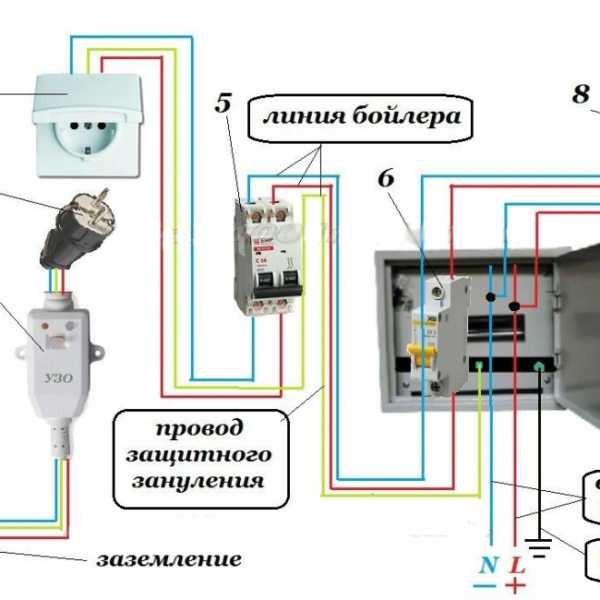

Есть и другой способ подключения бойлера к электрической сети – напрямую от щитка. Он подходит для случаев, когда мощность устройства составляет 3500 ватт или больше. Розетка не выдержит такого напряжения, поэтому приходится выбирать более сложный, но и надежный способ.

Для подключения потребуется кабель большого сечения – он будет запитан напрямую от электрощита. Если мощность устройства находится в диапазоне 3.5-4 кВт, то подойдет подключение бойлера к однофазной сети. Если бойлер имеет большую мощность. То придется подключить к трехфазной сети с напряжением 380В, так что при покупке учитывайте этот факт.

Как выбрать накопительный водонагреватель для дома

Для правильного выбора накопительного водонагревателя в частный дом или квартиру нужно уделить особое внимание ряду моментов

1. Тип нагревательного элемента (в сокращении ТЭН). Здесь существует два варианта – нагреватели, работающие по “мокрому” или “сухому” принципу. Первые соприкасаются с водой, из-за чего быстро покрываются слоем накипи. Вторые встроены в корпус, не соприкасаются с жидкостью.
2. Скорость нагрева воды. Здесь все напрямую зависит от мощности и объема электроприбора. Усредненные показатели для накопительного водонагревателя мощностью до 3.5 кВт: 30 литров – примерно 30 минут, 50 литров – 2 часа, 80 литров – 2.5 часа, 100 литров – до 3-х часов.
3. Внутреннее покрытие бака водонагревателя. Это важный показатель, так как зависимо от того материала, которым покрываются внутренние поверхности, будет зависеть их устойчивость к воздействию влаги. Лучший вариант – нержавеющая сталь.

Отдельно нужно обратить внимание на защитные функции бойлера, чтобы по надежности он был максимально безопасным и долговечным при активной эксплуатации. Существуют 3 опции, которыми должен обладать качественный накопительный водонагреватель:

• предохранительный клапан и УЗО,
• защита нагревательного элемента от перегревов,
• датчик температуры для отключения прибора при повышении температуры свыше определенной точки.

Особенности

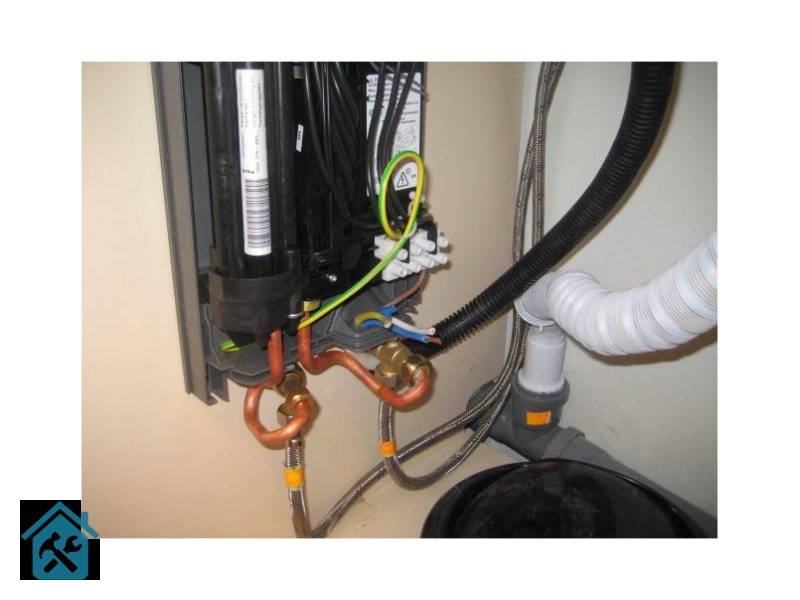

Механизм действия электрического проточного нагревателя воды довольно прост – вода в нем нагревается при помощи тэна высокой мощности. Сам прибор представляет собой коробку с металлической колбой (бачком) внутри.

В колбе и установлен индукционный тэн. У нее 2 отверстия – одно для входа холодного потока, второе – для выхода подогретой воды. В мини-моделях вместо тэна используется открытая нагревательная спираль, что не так удобно и безопасно.

Включение устройства происходит при открытии крана холодной воды, отключение – при закрытии. Этот процесс обусловлен наличием датчика потока. Он реагирует на появление/отсутствие воды.

Нагрев потока до нужной температуры осуществляется за 3-5 секунд, далее температура остается на данном уровне до выключения. Во многих моделях напором воды можно задавать температурный режим – снижая силу потока, вы повышаете температуру выходящей жидкости.

Но учтите, при слишком малом напоре многие модели просто не включаются. Не принимайте это за неисправность. Просто увеличьте напор и проверьте.

Плюсы

Электрические проточные водонагреватели обладают следующими достоинствами.

• • Небольшие габариты проточников позволяют легко подыскать для них местоположение на кухне или в ванной, но не в туалетной комнате, так как там неудобно будет регулировать режимы работы.
  • Не нужен отдельный бак для нагрева воды, следовательно, не нужно загромождать квартиру габаритными резервуарами.
  • Прибор тратит электричество только во время функционирования. Не забывайте отключать его от электропитания при выключении. Так вы не только сбережете электроэнергию, и следовательно, ваши деньги, но и оградите прибор от поломок.
  • Несложный монтаж и использование прибора. Конечно, сразу нельзя привыкнуть к аппарату, но через несколько применений вы приноровитесь и станете включать бойлер перед применением автоматически, как и настраивать его.
  • Не нужен дымоход. Так как прибор использует в качестве источника питания электричество, а не горючие материалы, не нужно устраивать дополнительные вентиляционные отверстия.
  • Не зависит от систем вентиляции.

Минусы

Но при использовании приборов выясняется, что есть у него и недостатки.

• • Большой объем потребляемой электроэнергии.
  • Требует наличия в доме подходящих и исправных электрических кабелей. Для прибора, чья мощность выше 8 кВт, возможно подключение только к современной трехфазной электросети с напряжением 380 Вольт. В ином случае допускается установка максимум 6 кВт проточных бойлеров. Также придется заменить всю электрическую фурнитуру – дешевые розетки производства Китая не выдерживают такого напряжения, начинают сильно нагреваться и вполне могут расплавиться.
  • Сезонность использования. Это свойство бойлеров малой мощности.
  • Резкое повышение температуры воды может обжечь вашу кожу. Во избежание подобных проблем подбирайте устройства с возможностью точной настройки температурного режима.
  • Низкое качество воды и плохое состояние самой водораспределительной системы отрицательно сказываются на приборе, элементы его быстро засоряются, покрываются накипью и выходят из строя. Даже фильтрующие прокладки не очень эффективны. Большая часть деталей агрегата не подлежит замене, значит, весь прибор придется выбросить.
  • Качество работы зависит от количества точек водозабора.
  • Для дома, квартиры небезопасно даже единичное соединение проводов из меди и алюминия, а уж для электрического прибора – опаснее в два раза. Алюминий и медь образуют друг с другом гальванический элемент, что ведет к коррозии проводов, короткому замыканию и вполне вероятно, к пожару.
  • Не думайте, что после покупки дорогого и мощного аппарата этого типа вашей семье удастся единовременно мыть посуду на кухне и принимать душ или ванну. Вам нужно будет установить очередность пользования прибором.
  • Если вы купили проточный электрический бойлер на 3 кВт (разрешенный к установке в любом доме), скорее всего, его хватит лишь на мытье посуды или слабый душ. Не ждите, что расходы окупят себя.
  • Детей рекомендуется купать только под присмотром, ведь сорванцы часто любят экспериментировать и рискуют обвариться или вызвать короткое замыкание.

Чтобы минимизировать указанные недостатки, проточный электрический водонагреватель рекомендуют использовать в связке с накопительным бойлером.

Подобное решение позволит вам подготовиться к любым неожиданностям. Лучше всего установить гидроаккумуляторный бак, который поможет пережить полное отключение от систем водоснабжения.

Лучшие электрические проточные водонагреватели

Приборы проточного типа нагревают воду путем похода ее через греющий элемент. Чем больше мощность водонагревателя, тем сильнее он может нагреть воду. Это зависит и от напора. Покупатели выбирают такие аппараты в квартиры для работы в период отключения ГВС. Это также оптимальный выбор для дачи.

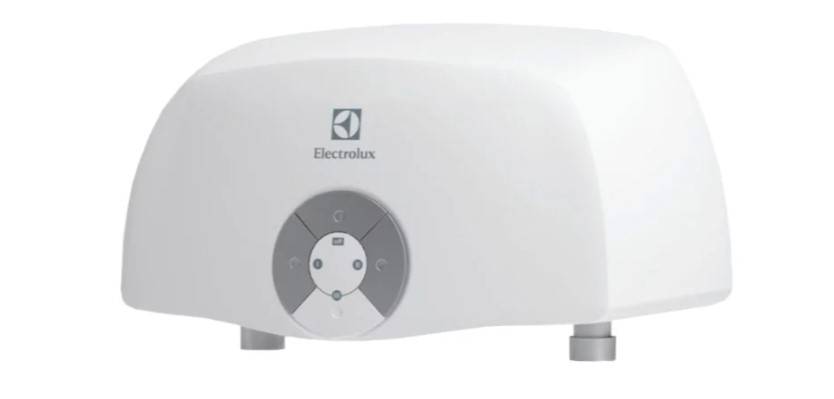

Electrolux Smartfix 2.0 5.5 TS

Водонагреватель рассчитан на одну точку потребления, так как не способен создавать достаточный напор для обслуживания нескольких. Имеет небольшие габариты: 270x135x100 мм. Предназначен для закрепления на стене, подвод труб выполняется снизу. Рассчитан на производительность 3,1 л в минуту. Мощность 5,5 кВт. Нагрев происходит медным ТЭНом. О включении сигнализирует световой индикатор. Скорость прогрева регулируется механическим способом. Работает при напоре до 6 атмосфер. Выключается, когда нет воды в системе и чрезмерном нагреве. В комплектации кран, шланг и насадка для душа. Цена: 2 100 рублей.

Преимущества:

• малогабаритный, можно смонтировать в любом месте;
• на 1 и 2 скорости греет не сильно, для душа использовать третью;
• не затратный по электроэнергии;
• невысокая стоимость.

Недостатки:

• подключение выполнять отдельным проводом, в розетку не стоит, если использовать на 3 скорости;
• провод нагревается (нужно использовать провод большего сечения, чем указано в инструкции);
• пакетники должны быть на 25 А;
• при проблемах с напряжением нужно ставить стабилизатор, иначе не будет греть;
• не очень удобно пользоваться: включить воду, включить нагреватель, после использования выключить его, подождать, пока охладиться вода, и только тогда ее закрыть.

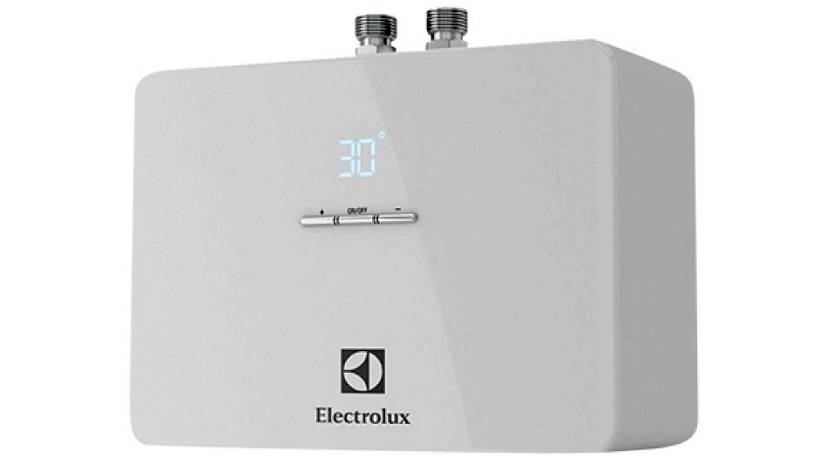

Electrolux NPX6 Aquatronic Digital

Небольшая горизонтальная модель (191x141x95 мм) с верхним подключением. Предназначена для закрепления на стене. Нагрев происходит спиральным элементом. Производительность 2,8 л/мин. Мощность 6 кВт. Можно подключать к нескольким смесителям (напорный). О включении прибора и о выполнении нагрева сообщает световой индикатор. Оснащен термометром и дисплеем. Управляется электронным способом. При достижении заданных параметров, отключается. Выключается при перегреве и при включении без воды. Выдерживает до 7 атм. Цена: 7600 рублей.

Преимущества:

• достаточная мощность;
• удобный размер, можно поставить под мойкой;
• автоматически включается при напоре;
• можно выставить настройки по температуре.

Недостатки:

• иногда не включается автоматически, требуется запускать кнопкой;
• нужно использовать хороший провод, лучше провести его отдельно от щитка;
• в зимнее время обеспечит только одну точку водоразбора.

Преимущества и недостатки водонагревателей с сухим ТЭН

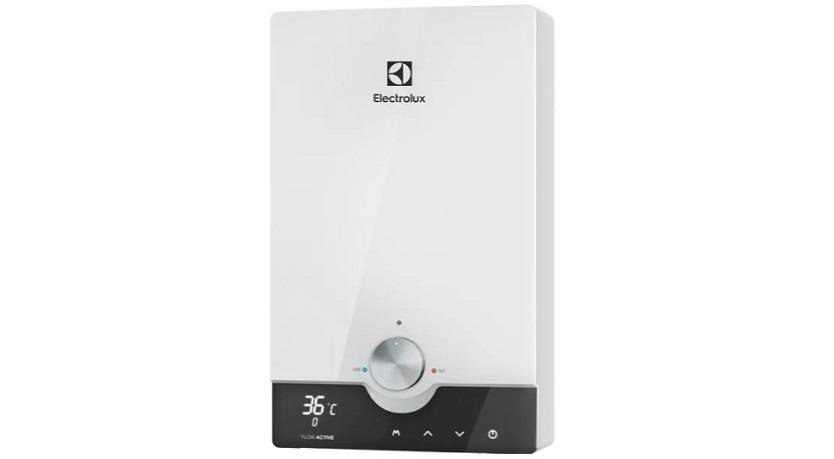

Electrolux NPX 8 Flow Active

По заявлению производителя, Flow Active – наиболее надежные модели фирмы. Вертикальный нагреватель (226x370x88 мм) с нижней подводкой. Крепится к стене. Подключается к обычной розетке. Мощность 8,8 кВт. Оснащен термометром, температура и настройки указаны на дисплее. Производительность 4,2 л в минуту. Максимальная температура нагрева – 60 °С. Управление электронное, возможность запрограммировать индивидуальный режим работы, интеллектуальная система, способность к самодиагностике. Есть защитное отключение, как в предыдущей модели. В комплекте фильтр для воды. Работает при напоре до 7 атмосфер. Цена: 13,1 тыс. рублей.

Преимущества:

• современный вид;
• можно поставить куда угодно из-за малых габаритов;
• греет равномерно;
• понятное управление;
• поддерживает установленную температуру, показывает скорость потока.

Недостатки:

• нужно проводить отдельную линию, ставить защиту;
• может сам выключаться (как заявляет производитель – это возможно при непостоянном напоре или малом расходе воды);
• можно было скрыть выводы труб.

Какой фирмы водонагреватель лучше выбрать

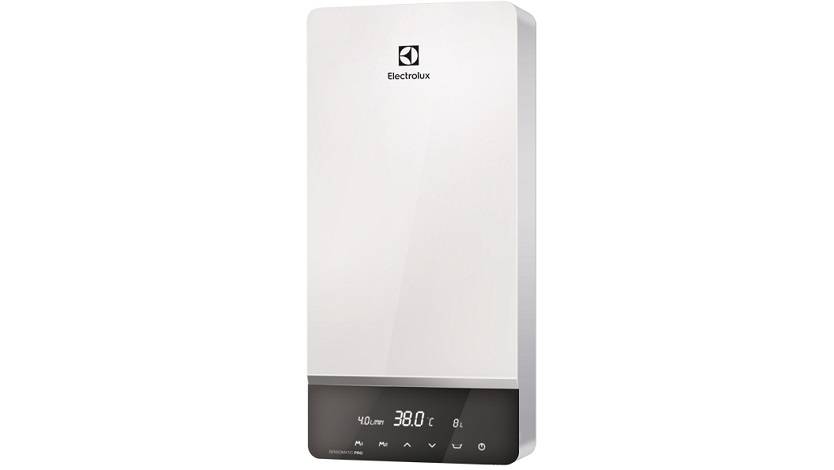

Electrolux NPX 12-18 Sensomatic Pro

Модель рассчитана на подключение к 380 В. Вертикальный (226x470x95 мм) с нижней подводкой, крепится на стену. Нагревается спиралью из нержавеющей стали. Производительность 8,6 л/мин. Мощность 18 кВт. На корпусе есть дисплей, отображающий заданные режимы и температуру нагрева. Управляется электронным способом, аппарат сам диагностируется, есть возможность программирования индивидуальных температур, детский режим. Имеется защита от перегрева. В комплекте идет фильтр. Цена: 19 тыс. рублей.

Преимущества:

• красивый аппарат;
• мощности хватает на несколько смесителей;
• удобное управление.

Недостатки:

• при отсутствии света, сбрасывает настройки;
• нет заявленного детского режима.

Проточный или накопительный водонагреватель – что лучше?

Как он функционирует

В основном накопительные нагреватели воды имеют следующий принцип действия, который основан на подогреве жидкости до определенной температуры, установленной на необходимом уровне в автоматическом режиме. При этом холодная вода поступает в бойлер под напором, а горячая выходит из него под этим же давлением.

В основном электрические накопительные агрегаты имеют выгодный режим работы — это температура от 60 до 65°C, которая создает комфорт пользователю. При этом потери тепла низкие, чем при функционировании бойлера на полной мощности.

Факторы, от которых зависит скорость нагрева жидкости, следующие:

• объем агрегата;
• мощность тэна.

В первом варианте чем большую емкость имеет накопительный бойлер, тем дольше греется вода. Например, если электрический нагреватель 100 л, а обогреватель (тэн) с мощностью 1.5 кВт, тогда вода до максимума согреется за 205 минут. А если дома установили электрические нагревательные агрегаты малого объема, например, 22 л, то вода в нем согреется всего за 22 минуты.

В основном если электрические накопительные агрегаты имеют большой объем, то для них необходим мощный нагревательный элемент. В том случае если их емкость до 150 л, то в них установлен 1,2 — 2 кВт тэн. А если рассматривать принцип работы такого обогревателя, то можно отметить, что все электрические накопительные агрегаты работают одинаково, а их функционирование основано на так называемом косвенном нагреве воды, поступающей из водопроводной системы в бак.

Фактически подогреватель постоянно заполнен и находится под давлением. После того как включен источник тепла, в теплообменник (имеет форму спирали) начинает поступать нагретый теплоноситель, он охлаждается и начинает греть жидкость, которая заполняет бак. Циркуляция создается ввиду поднимающейся нагретой воды из нижней части бака. Фактически эффект такой естественной циркуляции позволяет обеспечить равномерный прогрев жидкости в бойлере. Но для того чтобы вода достигла заданной температуры, должно пройти некоторое время, и вся емкость накопительного водонагревателя будет заполнена горячей водой.

В том случае если необходимо, чтобы вода быстро нагрелась до определенной температуры, тогда для дома следует выбрать электрические накопительные агрегаты с послойным нагревом. В таком агрегате нет естественной циркуляции, а граница между слоями опускается.

В верхней части почти сразу после подключения водонагревателя к электрической сети образуется теплая вода, которая пригодна к употреблению. Такие накопительные электрические агрегаты по мере опустошения вновь наполняются холодной водой, которая поступает в нижнюю часть устройства, а горячая, пройдя патрубок, расположенный вверху накопителя, выходит из бойлера. Это происходит вследствие возникшей разной плотности жидкостей, так как в этом случае не происходит их интенсивное перемешивание.

Какой электробойлер выбрать?

Прежде чем определить, какой тип бойлера выбрать – электрический или косвенный, нужно хотя бы ориентировочно определить его необходимый рабочий объем и сколько ему потребуется тепловой мощности. Практика показала, что в большинстве случаев на одного человека достаточно исходить из расчета 70 л/день горячей воды с температурой 60°C (см. рис. 2). В доме со стандартным санитарным оборудованием норма расхода горячей воды с температурой 40°C на одного человека в месяц составляет 4 м3.

Для нагрева 100 л холодной воды (+10°C) до +60°C в течение часа понадобится тепловая мощность 5,8 кВт. Если к 6 л горячей воды с температурой +60°C подмешать 4 л холодной воды с температурой 60°C, то на выходе (в кране) получим 10 л воды с температурой 40°C.

Например, для семьи из 3-х человек в день понадобится 210 л с температурой +60°C. Пусть допустимое время нагрева рабочего объема бойлера составляет макс. Четыре часа (для электронагревателя) и один час (для бака косвенного нагрева, чтобы при отборе тепла на ГВС из системы отопления дом не успел сильно остыть). В зависимости от графика часового потребления жильцов нужно определить, какую порцию горячей воды понадобится приготовить за это время. Например, для горячей ванны понадобится от 140 до 200 л воды с температурой порядка +40°C. То есть, общий бак ГВС должен вместить эту порцию – минимальный объем бака ГВС должен составлять 120 л (при +60°C). Обычно же для комфортного горячего водоснабжения семьи из трех человек принимают объем единого бака ГВС 300 – 500 л (со временем нагрева в течение 1 часа для косвенного нагревателя) и 4 – 5 часов для электронагревателя – на три цикла потребления в течение дня. При использовании других температур в контуре отопления, холодного водоснабжения и на выходе ГВС к потребителю данные расчета расхода соответственно изменятся.

По данным расхода и допустимому времени нагревания максимальной разовой порции определится необходимая мощность бойлера. С учетом КПД нагревателя определится необходимая потребляемая мощность, которую следует учесть для расчетов, например, силы тока, параметров электроарматуры и необходимого сечения проводки для накопительных электронагревателей. Электробойлеры можно устанавливать локально, для каждого потребителя – свой агрегат (например для кухни, санузла, ванной и т. п. – по отдельности). Их единичная мощность и рабочий объем выбираются так, чтобы покрыть потребность в горячей воде по типу потребителя, а не по количеству жильцов и их среднесуточному максимуму водоразбора из ГВС, как для баков косвенного нагрева.

На рынке Украины предлагаются электробойлеры разных брендов и большинства известных типов.

Модели традиционных электробойлеров c мокрым ТЭНом SB R 50–100V фирмы Ariston с объемом бака от 50 до 100 л выпускаются в вертикальном настенном исполнении. Время нагрева на разницу температур Δt=45 °С, составляет 116, 186, 232 мин для приборов с объемом 50, 80 и 100 л, соответственно. Максимальное рабочее давление – 8 бар, максимальная рабочая температура – 75°C.

Электробойлеры торговой марки Atlantic серии OPro представлена очень широким модельным рядом – от 10 л до 300 л, c мокрыми и сухими ТЭНам (тип Steatite) и с мощностью от 1,5 до 3 кВт. Внутреннее покрытие баков – эмаль или стеклокерамика. Они выпускаются в настенном и напольном цилиндрическом исполнении. «Узкие» бойлеры в исполнении Slim изготавливаются в виде высокого цилиндра, занимающего мало места вдоль стены. Небольшие приборы серии Atlantic OPro Classic PC объемом 10 л выпускаются в специальном исполнении – для размещения над или под раковиной. Это очень удобные устройства для размещения, например, на кухне.

Серия Atlantic Cube Steatite – это «прямоугольные» бойлеры с сухим ТЭНом, которые можно размещать и вертикально, и горизонтально. Электрические бойлеры обладают качественной системой защиты от перегрева и системой гидравлической защиты от высокого давления.

Относительно недорогие электрические водонагреватели Eldom Favourite от болгарской фирмы Eldominvest в вертикальном настенном исполнении выпускаются с привлекательным соотношением цена / качество. Они изготавливаются с эмалированными баками 30 – 120 л с полиуретановой термоизоляцией и мокрыми ТЭНАми мощностью от 1,5 до 3 кВт.

Критерии выбора

Рекомендовано обращать внимание на такие критерии:

• Способ крепления. Если по напольным моделям ограничения практически отсутствуют, то с настенными все сложнее. Выдержать вес наполненного водой прибора могут только толстые бетонные стены. Дерево, кирпич и газоблоки для этого не подходят.
• Мощность нагревателя. Подключать в розетки или монтажные коробки допускается изделия до 1,5 кВт. Если мощность будет выше, коммутационные устройства не выдержат или придется прокладывать новую линию.
• Материал изготовления. Стандартные баки делают из черного железа со стеклянным напылением. Срок службы таких резервуаров составляет 3-5 лет. Лучше брать бойлеры с баками из нержавеющей стали, ресурс которых практически неограничен.
• Наличие защиты. Следует приобретать приборы с автоматическим отключением при пробое на корпус или коротком замыкании.
• Надежность производителя. Приоритет следует отдавать продукции известных брендов, в обязательном порядке проверяя наличие сертификата качества.
• Ориентация в пространстве. В продаже представлены вертикальные и горизонтальные модели. По функциональности они не различаются, но вариант в расположении поможет преодолеть некоторые трудности в установке.

Если следовать этим рекомендациям, нагреватель прослужит долго, эффективно и безопасно выполняя возложенные на него задачи.

Заземление

Водонагреватели любого типа находятся в постоянном контакте с водой, которая является хорошим проводником электрического тока. Любое, даже не слишком значительное нарушение в изоляции, способно спровоцировать очень болезненный или смертельный удар током. Кроме всего прочего, металлические части водогрейного оборудования способствуют возникновению блуждающих токов, которые могут стать причиной коррозийных и разрушительных изменений.

В условиях частного домовладения, заземление также является обязательным, и позволяет предотвратить удар молнией в грозу. Оптимальным является выполнение заземления посредством провода, которым соединяется корпус и металлическая деталь, углубленная в землю. С этой целью может также использоваться обычный водопроводный стояк или отопительная система.

Рекомендации по обустройству заземления:

• установка розетки с заземляющей проводкой на расстоянии 0,8 м от уровня пола и примерно полуметра от места установки водогрейного прибора;
• замена старой двужильной проводки на трехжильные медные кабели, прокладываемые от заземленного щитка до розетки;
• прокладка кабеля в специальном пластиковом коробе или заранее обустроенных штробах.

Наиболее современные и качественные электрические приборы характеризуются наличием на корпусе специальных заземляющих контактов, место расположения которых можно определить в результате осмотра водогрейного оборудования.

При подключении водонагревателя очень важно помнить о необходимости устанавливать специальную розетку, оснащенную тремя выводами

Рейтинг проточных электрических нагревателей 2020 года

Timberk WHEL-3 OSC

Компактный проточный нагреватель мощностью 3,5 кВт обеспечивает напор воды в 1,9 л/мин. При этом максимальная температура нагрева составляет 85°С, поэтому для работы душа вполне подойдет (на выходе будет около 50 °С). Он оснащен душевой насадкой. Здесь есть защита от перегрева, которая отключит ТЭН, если его температура достигнет критической точки.

Устройство крепится на стену с нижней подводкой водопровода

Обратите внимание, что для нормального функционирования прибора необходимо, чтобы температура на входе была около 16 — 18°С, то есть по сути нагреватель можно использовать только в теплое время года или в отапливаемом помещении

Zanussi 3-logic 5,5 TS

Это устройство уже мощнее и производительнее предыдущего. Мощность прибора составляет 5,5 кВт, что дает возможность выдать до 3,7 л/мин. Здесь производитель в комплект положил дополнительно к душевой насадке также и кран. Максимальная температура нагрева воды составляет 40°С — конечно немного, но для мытья посуды и стирки хватит.

Устройство оснащено функциями защиты от перегрева и сухой работы. Вторая по сути блокирует работу нагревателя, когда в системе нет воды (например, при отключении центрального водоснабжения или насосной станции). Здесь установлен один нагревательный элемент, производитель дает гарантию на устройство в 2 года.

Electrolux NPX4

Компания Electrolux славится выпуском качественной бытовой техники, и модель NPX4 не стала исключением. Это средний по мощности 4-киловаттный нагреватель, который выдает до 2 л/мин. В отличие от предыдущих моделей здесь верхнее подключение труб, что стоит учитывать перед покупкой.

Обратите внимание, что данный нагреватель является напорным, поэтому его можно использовать для нескольких точек водоразбора. Подключается нагреватель прямо к водопроводу

Устройство оснащено защитой от перегрева. Также здесь есть ограничитель температуры нагрева. В целом это отличный электрический нагреватель за свои деньги.

Thermex Chief 7000

Данный нагреватель отличает хорошее качество сборки и отличная производительность (4 л/мин). Мощность устройства составляет 7 кВт, поэтому для нее потребуется проводка сечением не менее 4 мм2 и силовая розетка на 32 А. Этот нагреватель также является напорным, поэтому сможет обслужить несколько водоразборных точек. Максимальная температура нагрева здесь 48°С. При этом прибор оборудован датчиком, который поддерживает заданную температуру на выходе. Благодаря этому температура воды всегда на одном уровне.

В отличие от других моделей подобного класса здесь для защиты от тока утечки установлено УЗО. Также тут установлена защита от перегрева и работы без воды. Нагревательный элемент изготовлен из меди. Благодаря термометру на дисплее всегда можно увидеть температуру нагрева воды. Устройство выдерживает давление на входе до 7 бар.

Stiebel Eltron DDH 6

Напорный проточный электронагреватель от компании Stiebel Eltron выдерживает давление трубопровода до 10 бар. Устройство оснащено двумя медными ТЭНами мощностью 2 и 4 кВт (общая мощность нагревателя 6 кВт). Благодаря этому можно запускать только какой-то один или оба сразу. Но для одновременного запуска ТЭНов нужно иметь автоматы на 32 А (так как ток достигает 27 А). Если у вас установлены автоматы на 25 А, тогда придется запускать только один нагреватель.

Сам по себе производитель модели Stiebel Eltron DDH 6 из Германии, но собирался нагреватель в Таиланде. Хотя отметим, что от этого качество сборки не стало ниже. Максимальная производительность агрегата составляет 3,5 л/мин. Производитель дает 3-летнюю гарантию на свой товар.

Кстати, есть альтернативный вариант — накопительный нагреватель. Он может быть экономичнее: почитайте, сколько энергии тратит такое устройство.

• Как выбрать электрический накопительный водонагреватель для дома или квартиры
• Как выбрать газовую колонку для квартиры: параметры, характеристики, лучшие модели

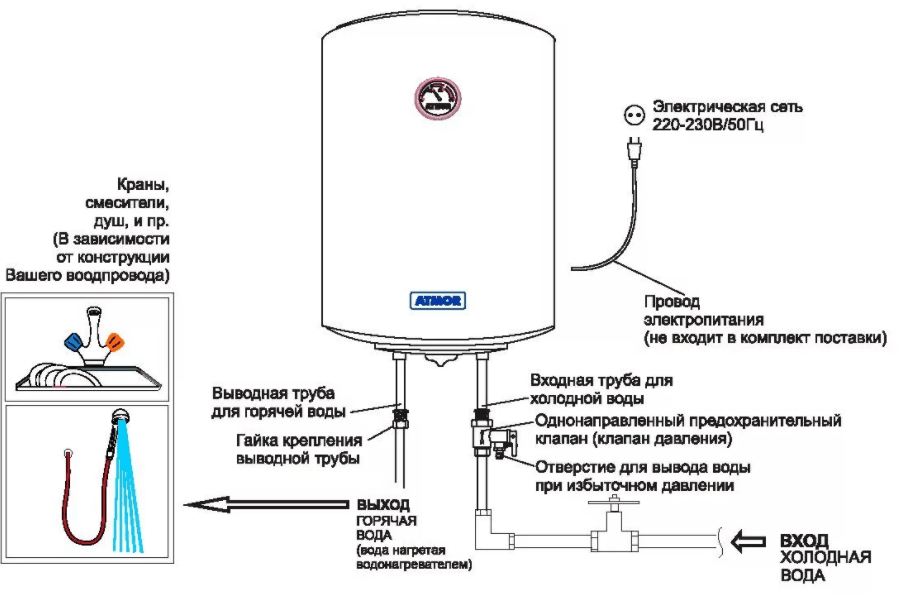

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью
