Самостоятельное изготовления калитки из профтрубы

Свариваем створки распашных ворот

Так как правильно сваренные ворота не должны иметь перекосов каркас собирают на сварочном столе. Если его нет, нужно подготовить ровное место на земле. Работа проводится поэтапно:

У подготовленных для внешней рамы труб торцы срезают под углом 45⁰. Места сваривания зачищают до металла.
Трубы складывают в прямоугольник на ровной поверхности, где будет проводиться сварка ворот. Правильность наружных и внутренних углов проверяется угольником и замером диагоналей. Допустимое расхождение не больше 2 мм. Положение по горизонтали проверяется уровнем. Для надежности конструкцию перед тем как сваривать скрепляют угловыми струбцинами.
Прихватывают углы, повторно проверяют их правильность, сваривают сплошными швами.
В середину рамы приваривают горизонтальную поперечину. В получившиеся две части вставляются диагональные распорки

У такой конструкции высокая прочность достигается при минимальной затрате материала, что немаловажно, если ворота сваривать с приложением своих рук.
Со швов сбивается шлак, проводится зачистка болгаркой. Сваренные стыки необходимо проверить на герметичность, так как попавшая внутрь вода ускорит процесс коррозии, а зимой при замерзании может разорвать трубы.

Калитку сваривают аналогично из того же профиля что и ворота или меньшего сечения. Если для экономии места предполагают врезать ее в створку, в качестве опоры можно использовать одну из труб каркаса.

В середину рамы приваривают горизонтальную поперечину и от нее две диагональные распорки — прочная конструкция при минимальных затратах

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

  • трубы профильного сечения, соответствующие чертёжным размерам;
  • обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
  • подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
  • замок и элементы фиксации полотен (скобы, щеколды, защёлки);
  • элементы крепления, предназначенные для фиксации отделочного материала;
  • декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
  • грунт для защиты от коррозии и предварительной покраски металлоконструкции;
  • эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

  • труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
  • профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
  • квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
  • угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
  • профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

    Цвет профнастила можно выбрать по вкусу

  • саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

    Цвет саморезов соответствует окраске профлиста

  • петли диаметром 25 мм в количестве 4 штук;
  • два стопорных фиксатора и задвижка;
  • грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

  • сварочный аппарат с электродами диаметром 3 мм;
  • болгарка с кругом для резки металла;
  • электрическая дрель со свёрлами;
  • молоток;
  • инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
  • шлифовальный круг для заделки сварных швов;
  • напильник для устранения заусенцев;
  • кисточка для нанесения защитного покрытия.

Как выбрать материал

Во время выбора многие руководствуются такими критериями, как стоимость материала и его долговечность. При должной обработке древесина может использоваться несколько десятков лет. При этом она имеет низкую стоимость.

Часто для создания створки выбирается сосна, так как этот материал имеет низкую цену. такая древесина достаточно легко обрабатывается и хорошо противостоит воздействиям внешней среды из-за насыщенности смолой. Если калитку из сосны покрыть лаком, она будет иметь достаточно привлекательный внешний вид.

Стоит отметить, что лиственница является более крепким материалом, который хорошо поддается обработке. Но при этом стоимость материала в несколько раз выше стоимости сосны. Часто используется кедр, так как такая древесина не растрескивается и является стойкой к гниению.

Лучшим вариантом является дуб, который можно приобрести по относительно низкой стоимости. Несмотря на то что осина легко обрабатывается и не растрескивается со временем, ее редко используют при создании ограждений для участка.

При создании створки можно использовать тополь. Но стоит помнить, что приобретать нужно только хорошо просушенный материал. Если он будет мокрым, при высыхании доски могут деформироваться.

Для создания калитки можно использовать и березу, но она имеет небольшой срок эксплуатации и подвержена растрескиванию

В случае когда создается калитка из дерева своими руками, важно правильно подобрать материал, учитывая погодные условия в определенном регионе. Чтобы выбрать определенный тип створки, стоит рассмотреть фото различных подобных изделий и определить, какое лучше будет смотреться на определенном участке

Сварка каркаса

Сварку можно сделать первой, а потом ставить столбы, но можно и наоборот. На сварку конструкции много времени не потребуется. На ровной поверхности выкладывают стоевые части и перемычки.

Выставляют их по уровню. Соединяют стоевые и верхнюю перемычку. Ставят по 2 прихватки на каждой стойке с наружной и боковой стороны. Таким же образом прихватывают нижнюю деталь.

Рулеткой замеряют диагональ. Допускается перекос в 2 мм по стороне, но лучше сделать без перекоса. Выставив диагональ, прихватывают с наружной торцевой поверхности стыков. Размечают и прихватывают дополнительную распорку конструкции. Она должна стоять заподлицо с поверхностью стоек.

Обваривают всю конструкцию со всех сторон. Лицевую сторону калитки, на которую будет крепиться обкладка, зачищают болгаркой. Все остальные стыки оббивают молотком и проверяют качество шва сварки.

При больших порах обваривают эти места еще раз. Теперь можно немного зачистить неровности стыков, не нарушая шов. Калиточная конструкция готова.

Необходимо приварить петли на каркас калитки. Это можно сделать и при навешивании ее на столбы, но сварка в нижнем положении обеспечит более качественный шов.

Для сварки, размечают от края конструкции одинаковое расстояние, выставляют петли соосно друг к другу и калитке, прихватывают в нескольких местах. Еще раз проверяют правильность установки петель и проваривают их с двух сторон.

Обшивочные работы

Обшивка каркаса калитки проводится на завершающем этапе. Для оформления конструкции подходят профилированный листовой металл, который используют для отделки стен. Выбор профнастила представлен в различной цветовой гамме.

Приставьте лист к металлической раме, высверлите дырки по периметру с промежутками в 20 см. после этого, переходите к фиксации профильных листов к каркасу. На последнем этапе повесьте калитку на раму и проверьте качество открытия и закрытия, установите замок и ручку. В качестве декора используйте кованые детали. Их можно приобрести в готовом виде или сделать на заказ. Калитка из профиля с ковкой выглядит очень привлекательно на фоне общей конструкции забора.

Конструкция калитки

Самые удобные и простые в изготовлении — распашная или раздвижная конструкции. Различие их состоит в направлении движения створки:

  • распашная закреплена на петлях и движется по дуге, центром которой является столбик опоры;
  • раздвижная перемещается вдоль полотна забора по специальным штангам.

Раздвижной тип ворот с калиткой

Для изготовления раздвижной калитки потребуется приобрести откатной механизм или самостоятельно собрать его из роликов, закрепленных на кронштейнах. К нижней части кронштейна крепят полотно створки на болтах или сварным соединением. Передвигать створку придется по отдельно установленному на опорах рельсу.

Конструкция раздвижного типа более сложна в изготовлении, поэтому в частном домовладении применяется не слишком часто. Обслуживание таких ворот требует поддержания откатного ролика в рабочей форме: его нужно смазывать, чтобы исключить скрип и торможение при попытках передвинуть створку. На больших воротах часто устанавливают электропривод, которому нужна собственная профилактика и ТО.

Распашной тип ворот с калиткой

Распашные ворота и калитки устанавливают чаще из-за простоты изготовления и обслуживания. При таком способе полотно створки крепится к столбу петлями, приваренными сбоку. Петельные механизмы разных конструкций купить проще и дешевле, чем откатные ролики. Обслуживание их сводится к периодической смазке машинным маслом. Неудобство распашных ворот в сравнении с раздвижными состоит в требовании к наличию свободного пространства для открывания.

Особенности выбора профлиста

Приобретая профильный лист, необходимо обращать внимание на защитное покрытие и обозначение. Профнастил отличается по высоте гофры, форме, толщине изделия

Именно гофра отвечает за жесткость листа.

Обозначение профнастила:

  1. «Н» – несущий. Используется для обшивки ангаров из железа, обустройства кровли больших складов. Изготовлять обычные конструкции ворот из этого материала не советуют.
  2. «НС» – универсальный. Используется для обустройства кровли, сооружения конструкций ворот, изгородей.
  3. «С» – стеновой. Имеет невысокую гофру, небольшую толщину. Используется для обшивки забора.

Варианты профнастила с размерами

Числовое обозначение – это высота гофры. Для сборки воротных систем рекомендуется профильный лист С8 либо С10.

При выборе цветовой гаммы для конструкции воротной системы можно посмотреть разные картинки и определить, как профнастил будет сочетаться с ограждением, калиткой, другими постройками.

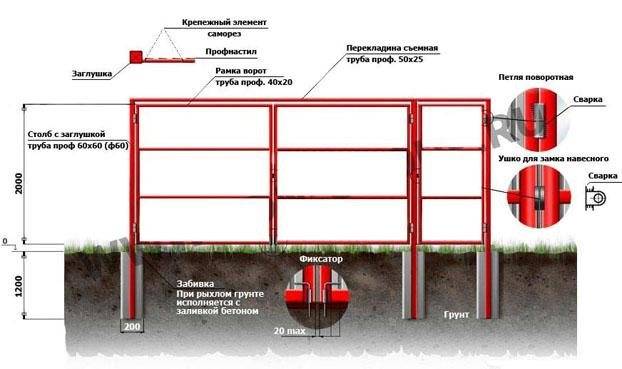

Схема установки конструкции

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

  1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем

Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо

  1. Также навесы сваривают на боковые стойки забора.
  1. Посередине будущего каркаса нужно сварить горизонтальную планку.
  2. После этого каркас срезается с основания, снимается с петель.
  1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.
  1. Далее выполняется врезка замка.
  1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.
  1. Затем выполняется крепление опорных планок.
  1. Готовая рама покрывается обшивочным материалом.
  1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео

Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель

Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

  • вырезается лист нужных размеров;
  • подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Эскиз

Перед тем как делать ворота из профтрубы своими руками нужно создать эскиз. По нему предстоит покупать расходные материалы (можно сразу прикинуть затраты), делать заготовки и сваривать ворота. Сначала делаются замеры проема, куда предстоит устанавливать створку. Этот процесс особенно важен, так как нельзя допускать ошибок, поэтому желательно несколько раз перепроверить все размеры. По эскизу станет ясно, сколько стоит сварить ворота.

После этого чертиться прямоугольник, который будет обозначать проем. В него вписывается прямоугольник поменьше, обозначающий каркас из трубы. Это поможет вычислить точные размеры ширины и длины ворот. Зазоры будут не везде одинаковые и делаются исходя из условий, в которых будут работать ворота. Если ворота двустворчатые, то каждая створка рассчитывается отдельно.

Со стороны петель зазор оставляется около 0.5 см, так как с этой стороны ворота жестко закреплены. С противоположной стороны там, где будет находиться замок, требует оставить больший зазор, около 1.0 см, так как ворота со временем несколько провиснут, и будут подклинивать.

В нижне части зазор делается не менее 2.0 см, если ворота находятся в защищенном месте, где не предвидеться мусора, снега и других помех. Во всех остальных случаях зазор должен составлять от 5.0 см до 15 см (это можно решать самому).

Если в верхней части проема нет перемычки, то верх ворот можно делать на свое усмотрение. Чаще всего делают вровень с верхним уровнем забора.

В каркас обязательно добавляют ребра жесткости (перемычки) и усиливающие планки в районе петель. Ребра жесткости устанавливаются либо параллельно земле или по диагонали, что не дает створке изогнуться в форме «пропеллера».

Расчет количества профнастила требуется делать с учетом нахлеста. Это величина зависит от размера волны и высоты листа. По высоте нахлест нужно делать не менее 5.0 см.

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

  • база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
  • прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
  • заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

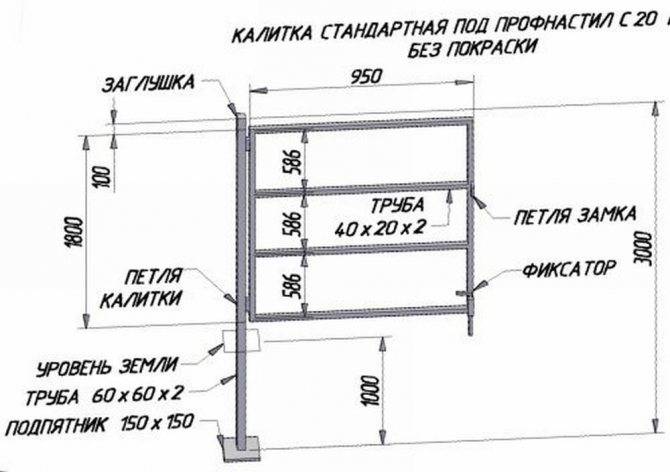

Ниже представлены типовые чертежи калитки из трубы.


С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован


С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)


Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте


С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

  • отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
  • объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

Читать также: Какие пломбы ставят на счетчики воды

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Подготовка деталей для рамы

Пока бетонная смесь в фундаментах опорных столбов набирает необходимую прочность, можно заняться сборкой самой калитки. Перед тем, как сделать калитку из профнастила своими руками, необходимо изготовить раму для нее.

Для рамы берут профильную трубу 40х40 мм или 60х30 мм. Легкую небольшую калитку можно сделать и из трубы 40х20, но тогда для придания раме необходимой жесткости трубу нужно располагать узкой стороной к обшивке из профлиста.

На дно ямы насыпается и тщательно уплотняется слой щебня. Затем в нее строго вертикально, с помощью уровня, устанавливаются столбы, и яма заполняется бетонной смесью. Навешивать на забетонированные трубы ворота и калитки с металлопрофиля можно не раньше, чем через 5-6 дней. Это время необходимо для того, чтобы бетон набрал хотя бы 20-30% своей прочности.

Чтобы не допустить ошибки при подготовке деталей, перед порезкой трубы лучше предварительно нарисовать эскиз или выполнить чертеж калитки из профнастила со всеми необходимыми размерами. Пример такого чертежа приведен ниже.

Подготовленную трубу очищают от ржавчины с помощью металлической щетки и нарезают на заготовки необходимой длины. Для сборки края заготовок обрезают под углом 45°.

Кроме того, для того чтобы изготовить калитку из профнастила необходимо вырезать одну или две поперечины, в зависимости от ее высоты, которые должны вплотную входить между большими сторонами рамы. Это сделает конструкцию более жесткой и впоследствии облегчит установку замка.

Выбор материала

Как и любая уличная конструкция, калитка испытывает на себе непрерывное воздействие неблагоприятных факторов. Это осадки, перепады температуры, ультрафиолетовое излучение, мороз. Без должной защиты все неисправимо портит материал. Разные породы проявляют различную степень устойчивости к атмосферным воздействиям. Это надо учесть при выборе. Выясним особенности древесных пород.

  • Лиственница. Представительница хвойных, поэтому содержит большое количество смолы. Благодаря этому обладает высокой влагостойкостью, устойчива к гниению. Однако пропитка антисептиком все равно нужна. Одно из преимуществ — красивый цвет и ярко выраженная текстура.
  • Ель. Относится к мягким породам, склонна к быстрому гниению при контакте с влагой или землей. Легка в обработке, но при этом прочна и долговечна (при условии регулярной обработке пропитками для дерева). Цена такого пиломатериала невысока.
  • Береза. Обладает плотной твердой древесиной. При обработке могут возникнуть сложности. Пиломатериал хорошо полируется, глубоко пропитывается и качественно прокрашивается. Во влажных условиях быстро загнивает, требуется регулярная обработка антисептиком.
  • Сосна. Мягкая податливая в обработке порода. Отличается прочностью, устойчивостью к деформации после высыхания, легкостью. С сосной легко работать. Она достаточно просто обрабатывается и качественно пропитывается спецсоставами.

Instagram woodescu.woodworking

При выборе пиломатериала учитывается не только порода, но и сорт доски. Не обязательно покупать самые дорогие изделия «Экстра» или «Прима», но и низкокачественные тоже брать не надо. Для калитки выбирают материал сортностью не ниже третьего. Перед покупкой его обязательно надо внимательно осмотреть. Не должно быть гнили, изменений цвета или пятен, выпадающих мертвых сучков. Геометрия доски должна быть правильной.

Еще один важный аспект выбора — покупка сырья, которое прошло атмосферную сушку. Это обрезная доска, брус, рейка или вагонка. Работать с сырым пиломатериалом настоятельно не рекомендуется. После сборки неизбежно будет идти процесс атмосферной сушки. Деревянные детали деформируются, что испортит вид конструкции и отрицательно скажется на ее функциональности.

Дачный участокПодробная инструкция по установке забора из евроштакетника своими руками

Обшивка

В качестве обшивки используют разнообразные материалы. Самым популярным является профнастил. Он легкий и удобный в установке. С какой стороны устанавливать лист – дело вкуса. Цвет также стоит подбирать под ваш забор. Крепится такой материал с помощью простых саморезов для металла.

Другой материал, поликарбонатный лист, является противоположностью профнастила. Его установка потребует дополнительной пары рук, так как нужны будут сварочные работы. Такой лист тяжелый, и хотя надежность ворот будет больше, стоит предусмотреть это на этапе изготовления каркаса. Так как дополнительный вес может послужить причиной деформации.

Заготовка материалов

После то как все замеры произведены, перепроверены и составлен эскиз, можно закупать материал. Для каркаса ворот лучшим материалом является профильная труба, так как она обеспечивает наибольшую жесткость конструкции

Неважно с прямоугольным или квадратным сечением она будет, чем больше створка, тем больший профиль нужно использовать. Рекомендуют делать ворота из профтрубы с сечением 50×50 или 60×30 для въездных ворот, а калитку из профиля 40×20

Обшивку ворот практичнее всего делать из профнастила своими руками (оцинкованного, цветного), в случае необходимости его легко покрасить.

Список необходимых расходных материалов:

  • профильная труба;
  • грунтовка и краска для каркаса;
  • профнастил;
  • саморезы и заклепки для крепления профнастила;
  • петли;
  • замки.

Также нужно подготовить свой рабочий инструмент. Вам понадобятся:

  • рулетка;
  • строительный уголок;
  • уровень;
  • болгарка;
  • сварочный аппарат, электроды, маска (часто забывают);
  • кисточка;
  • дрель (шуруповерт);
  • кисточка для покраски;
  • заклепочник.

После того как весь нужный инструмент и материал собран, можно приступать к изготовлению ворот.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

  1. Оцинкованная.
  2. Нержавеющая.
  3. Углеродистая.

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

  • на бесшовные;
  • сварные.

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Как сварить ворота и калитку из профтрубы своими руками

Ворота из профильной трубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

  • Труба 50 х 50 мм для каркаса,
  • Профтруба 100 х 100 мм под опоры,
  • Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции,
  • Профлисты для обшивки полотна,
  • Саморезы для крепления,
  • Грунтовка и краска по металлу,
  • Замок, петли, вспомогательные материалы,
  • Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

  1. Удобный доступ к жилому зданию.
  2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

  1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
  2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

  1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

  1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
  2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
  3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Преимущества и недостатки

Благодаря простоте монтажа и хорошим эксплуатационным характеристикам, воротные конструкции с калиткой, изготавливаемые из профилированных труб, пользуются популярностью у владельцев частных земельных участков.

Основные достоинства металопрофильных изделий:

  1. Продолжительный срок эксплуатации. Металлический профиль прекрасно выдерживает механические нагрузки, без потери первоначальных эксплуатационных характеристик и внешнего вида. Воротные конструкции, выполненные из такого материала, без особого ухода будут стоять десятилетиями.
  2. Недорогой доступный стройматериал для большей части населения. Возведение воротных конструкций из профилированных труб считается одним из наиболее экономичных вариантов.
  3. Прочность изделий. При использовании высокопрочных профтруб конструкция получается негнущейся.
  4. Изделия из такого стройматериала отличаются сравнительно малым весом, поэтому не требуют обустройства сложных фундаментных оснований под опорные элементы. При этом погрузка/разгрузка, транспортировка и работа с материалом не требуют использования спецоборудования и техники.
  5. Материал отличается привлекательным внешним видом, поэтому готовые ворота с калиткой смотрятся эстетично и современно.

Это интересно: изделия из профтрубы своими руками.

Достоинств у профилированных металлических изделий предостаточно. Но у них есть и минусы:

  1. При воздействии атмосферных осадков металл подвергается коррозии, портится его структура, и он разрушается. Для предотвращения коррозии изделия обрабатывают грунтовкой и красят.
  2. При использовании резьбовых соединений возможен перекос отдельных элементов конструкции в процессе интенсивной эксплуатации.
  3. Профильные металлические трубы довольно сложно окрашивать.

Несмотря на присутствие некоторых недостатков, воротные конструкции из профилированных труб пользуются огромной популярностью у частных застройщиков. С таким стройматериалом очень легко работать, поэтому установить на собственном загородном участке ворота с калиткой можно самостоятельно, а готовая конструкция прослужит довольно долго без потери своих эксплуатационных качеств и эстетичного внешнего вида.

Специально для вас:

Свойства металлических решетчатых дверей, входные и уличные модели

Как правильно приварить петли на металлическую дверь самостоятельно

Раздвижные автоматические двери для торговых центров

Изготовление калитки из профнастила своими руками

Морозостойкие уличные дверные доводчики: особенности и преимущества

Сооружение самодельной калитки для забора своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
