Работа с неровной поверхностью
Установить ленту на искривленную поверхность проблем не возникнет, так как она хорошо гнётся и для монтажа следует придерживаться порядка действий, описанного выше. Но если речь идёт о пористых или ребристых поверхностях, рекомендуется подготовиться, установив специальные ровные пластиковые или металлические планки.
Профиль для светодиодной ленты.
Лучше приобрести планку из алюминия. Материал обеспечит надежную сцепку, а также выполнит функцию радиатора для отвода накапливающегося тепла. Если приобрести профиль не получается, поверхность грунтуют и покрывают слоем лака или краски для улучшения сцепки со скотчем или клеем.
Коннекторы для светодиодной ленты
Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.
При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.
Виды коннекторов для светодиодных лент по типу фиксации ленты:
Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.
С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.
Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.
Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.
Угловые вставки для соединения светодиодных лент под углом
Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.
Можно ли разрезать светодиодную ленту в любом месте?
Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.
Можно ли соединить светодиодные ленты?
Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.
Есть ли возможность соединить светодиодные ленты без пайки?
Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.
Как приклеить светодиодную ленту.
Прежде чем приклеить светодиодные ленты, сначала определите, где именно вы собираетесь их расположить. Тщательно очистите поверхность и убедитесь, что она полностью высохла, затем снимите защитное покрытие самоклеящейся подложки и плотно прижмите светодиодную ленту к поверхности. (Совет: убедитесь, что вы нажимаете либо на сами светодиоды, либо на пустую область светодиодной ленты — там, где нет резисторов.)
Светодиодные ленты падают и теряют свою клейкую подложку, это может быть реальная боль. К счастью, есть несколько альтернативных методов, которые могут сэкономить много времени и избавить от проблем.
Куда спрятать светодиодную ленту
В зависимости от типа и формы основания, на которое крепится лента со светодиодами, ее можно скрыть несколькими способами.
- Потолок. Светодиоды монтируются в потолочный плинтус или гипсокартонный карниз. Чтобы лента не была видна, ее закладывают на глубину не менее 2 см. Если устанавливаются натяжные потолки, вначале крепят подсветку и прокладывают провода, а после этого натягивают полотно.
- Стены. Чтобы спрятать ленту в стене, делают нишу в форме короба из гипсокартона. Маломощные модели крепят непосредственно на поверхность ниши, для мощных следует использовать алюминиевый профиль.
- Мебель. Светодиодную подсветку можно прикрепить к любой корпусной мебели в гостиной или спальне, кухонному гарнитуру. Ее клеят к основанию висящих шкафов, внутрь сервантов или горок со стеклянными дверцами, подсвечивая их содержимое. Для организации декоративного освещения ее приклеивают к верхней части мебели.
- Лестницы. Сделать акцент на лестнице в многоэтажном доме можно с помощью светодиодной подсветки. Ее укладывают под ступени или в выемки в перилах.
Установка подсветки на кухонную гарнитуру
Очень часто светодиодная подсветка сегодня встречается на кухне. Причем зачастую led используют для качественного и полноценного освещения рабочей зоны кухни.
Светодиодная подсветка рабочей зоны
Кроме рабочей поверхности мойки, плиты и столешницы с помощью светодиодных лент можно достаточно эффектно освещать кухонную гарнитуру. На кухне подсветка может быть установлена в следующих местах:
внутри подвесных шкафчиков. Таким образом качественно подсвечивается внутреннее содержимое полок;
Внутренняя подсветка кухонного шкафа
сверху навесных кухонных шкафов или снизу напольной гарнитуры. В таком случае освещение выполняет только декоративную функцию;
Подсветка гарнитуры снизу и сверху

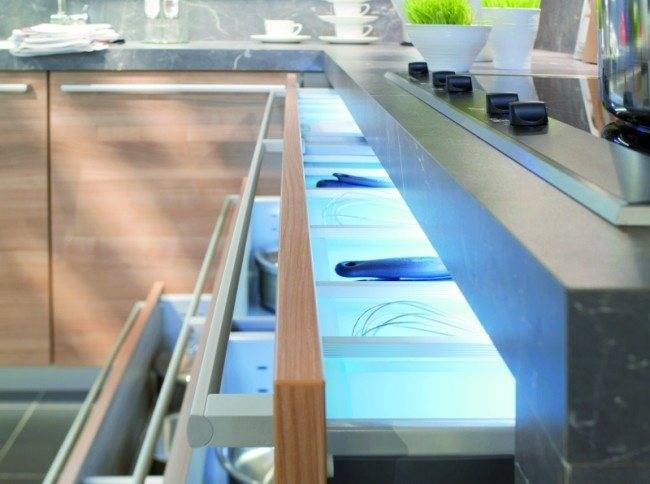

подсветка выдвижных ящичков для ложек, вилок и прочих необходимых на кухне вещей.
Подсветка выдвижного ящичка
Создать любой тип освещения здесь можно двумя способами:
непосредственно наклеить ленту, оснащенную самоклеящейся основой на поверхность кухонной гарнитуры;
Установка ленты с самоклеящейся основной на поверхность шкафа
использовать врезной или накладной профиль. Врезной профиль позволит сделать подсветку максимально комфортной для эксплуатации, но его установка требуется значительных затрат времени и сил, чтобы вырезать нужное отверстие в шкафу. Накладной профиль более прост в установке, но он будет немного выделяться на фоне кухонной гарнитуры.
Врезной и накладной профиль на кухне
Как видим, самым простым способом крепления ленты в данном случае будет просто приклеивание ее с помощью самоклеящейся поверхности. Все этапы крепления данной продукции будут аналогичны ранее описанному монтажу на потолок.
Подготовка поверхности
Конструктивная особенность светодиодной ленты обеспечивает разнообразие в применении для светотехнической и декоративной подсветки Светодиодную ленту применяют для создания подсветки в гостиной, спальне, в ванной, прихожей, на кухне. Благодаря гибкости и клейкой основе она крепится к деревянным, гипсокартонным, металлическим, пластиковым, керамическим поверхностям. Их форма может быть прямолинейной, изогнутой, сферической.
При монтаже следует выполнять такие правила:
- Нельзя допускать механического воздействия на плату.
- Разрезать ленту можно по специально маркированным местам.
- При работе светодиодов выделяется тепло, поэтому полотно должно охлаждаться.
- Для соединения участков светодиодной полосы используют коннекторы.
- Ленту подключают к сети через блок питания соответствующей мощности, который обеспечивает напряжение 12 или 24 В.
Светодиодные ленты делятся на 2 типа по степени влагозащиты Клеевым основанием светодиодной ленты служит акриловый скотч марки 3М. Для его прочного сцепления с поверхностью необходимо выполнение условий:
- Поверхность должна быть ровной, без выступов, острых кромок, бугров.
- Основание предварительно подготавливают: очищают, обеспыливают, обезжиривают изопропиловым спиртом или салфеткой с активатором адгезии. Для обезжиривания металлических и пластиковых основ можно применять уайт-спирит или ацетон. Окрашенные поверхности обрабатывают раствором уксуса.
- На основу наносят разметку, позволяющую закрепить полотно по необходимой траектории.
- Температура воздуха в помещении выше 18 градусов. При комнатной температуре скотч максимально схватывается в течение суток. При температуре выше 60 градусов – в течение часа.
Материалы для наклеивания
Светодиодная полоса имеет стандартную самоклеящуюся основу. Но для длительной фиксации на шероховатых поверхностях, например, деревянных, она непригодна. Перечень материалов, которыми можно приклеить светодиодную ленту, следующий: алюминиевый профиль, скотч для led-ленты, алюминиевый скотч, быстросхватывающийся клей. Они улучшаю свойства и повышают эффективность крепления.
Скотч для светодиодной ленты
Серийно выпускаемые ленты представляют собой печатную плату со светодиодами, закрепленную на двухстороннем скотче. Его свободная сторона, используемая для монтажа, защищена гладкой транспортировочной пленкой. У качественных моделей на нее нанесена маркировка 3М.
Как приклеить светодиодную ленту:
- На предварительно подготовленную поверхность наносят разметку.
- К контактам подсветки припаивают или с использованием коннектора присоединяют провода, блок питания; устанавливают выключатель.
- С помощью острого предмета отделяют начало ленты от защитной пленки, освобождают участок длиной 15-20 см.
- Прикладывают полосу со светодиодами к поверхности и плотно прижимают.
- Постепенно освобождая участки скотча от пленки, полностью приклеивают ленту по размеченной траектории. При выполнении соединений в углах ее не перегибают, а используют угловые коннекторы или паяют.
- Устанавливают блок питания в удобном защищенном от влаги месте.
Следует точно прикладывать ленту к разметке. При неправильном ее расположении после отсоединения скотч теряет свойства. Прочно прикрепить его повторно будет проблематично.
Алюминиевый профиль
Оптимальное крепление для светодиодной подсветки – алюминиевые профили. Они используются для протяженных мощных моделей SMD 2835 и SMD 5630, 5730 и для популярных на основе светодиодов SMD 5050. Для крепления конструкций мощностью более 14 Вт их применение обязательно.
Профили бывают накладные, врезные, угловые. Светодиодная подсветка вклеивается внутрь профиля, а он монтируется на выбранную поверхность.
Свойства алюминиевого профиля:
- к ровному и гладкому основанию идеально прилегает самоклеящаяся поверхность ленты;
- легко и прочно прикрепляется к плоскости монтажа;
- через алюминиевую поверхность отводится тепло, образующееся при работе светодиодов;
- матовый рассеиватель, которым закрывается фронтальная часть профиля, придает приятный внешний вид и делает освещение более мягким.
Правильный клей для светодиодной ленты обеспечивает быстросхватывающееся соединение. С этой задачей справляются клеящие вещества:
- на основе цианакрилата, получившие название суперклей, например «Момент Супер»;

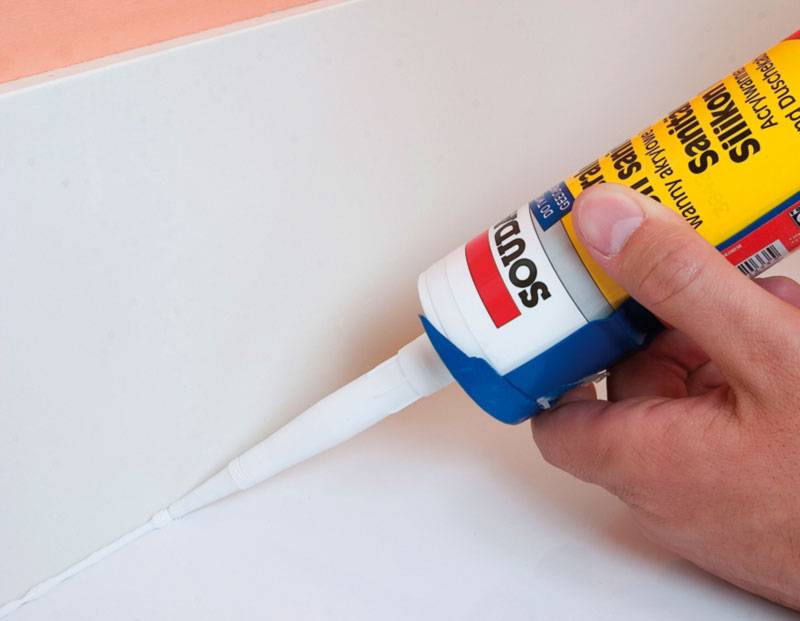

- на основе каучука или силикона, например, жидкие гвозди «Титан» или «Момент Монтаж».
Рекомендации по фиксации на клей:
- Суперклей наносят точечно через 50 – 100 мм. Так лента надежно фиксируется и при необходимости ее проще демонтировать, чем при нанесении клея сплошным слоем.
- Полосу со светодиодами прикладывают основанием к поверхности, на которую нанесен клей, и уверенно прижимают.
Клеевое соединение используют на вертикальных, наклонных пористых поверхностях. Оно устойчиво к воздействию температур и влажности. К правильно обработанной поверхности лента прихватывается за 20-60 сек. Полностью они склеиваются не более чем за 2 часа. Клеем можно прикрепить светодиодную ленту к металлу, дереву, пластику, обоям, стеклу.
Алюминиевый скотч
При невозможности использовать профиль led-ленты малой и средней мощности (6-10 Вт) крепят на алюминиевый или фольгированный скотч. Его поверхность обладает теплоотводящими свойствами и может выполнять функцию светоотражателя.
Алюминиевый профиль
Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.
Он может быть трех видов:
накладной
врезной
угловой
Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.
Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.
Однако будьте особо внимательны в одном немаловажном моменте. Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.
Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.
1 of 2
И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.
Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.
Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.
А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.
Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.
Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.
Что делать, если светодиодная лента отклеилась?
Первым делом следует оценить масштабы трагедии. Если светодиодная полоска скрыта внутри профиля, то нужно снять рассеиватель и осмотреть её по всей длине. При локальном незначительном провисании можно обойтись несколькими каплями суперклея, не нарушая всей конструкции. Если же ситуация стала критической, то правильнее будет переклеить ленту. Для этого её придётся аккуратно демонтировать, а основание, к которому она крепилась, очистить от остатков старого клея.
Затем взять тонкий двусторонний скотч и приклеить его на подготовленную поверхность, где до этого была лента. После этого снять плёнку со скотча и на свежую клеевую основу закрепить светодиодную ленту. Если всё сделать правильно и использовать при этом качественный скотч, то высокая прочность гарантирована.
Для повторного приклеивания светодиодной ленты рекомендуется использовать скотч широко известной марки «3М», которая является лидером в производстве прочных клеящих смесей и изделий на их основе. Кстати, с обратной стороны некоторых видов светодиодных лент тоже можно встретить символ «3М», что свидетельствует о высоком качестве нанесенного клея.
После того, как вы определились, какой тип светодиодной ленты будете использовать для своей подсветки, смонтировали провода для ее подключения, встает следующий немаловажный вопрос – а как же ее надежно закрепить.
Рассмотрим подробно пять основных способов и частые ошибки совершаемые при этом.
- заводской клейкий слой на подложке
- дополнительный двухсторонний скотч
- суперклей
- алюминиевый профиль
- клипсы, скобы или хомуты (для лент 220 вольт)
На что можно клеить LED-ленту: выбор материалов
Существует 2 распространённых способа закрепить светодиодную ленту на потолке, стене или другой поверхности – двухсторонний скотч и клей. Чтобы подсветка держалась надёжно и не отклеивалась, стоит хорошо очистить поверхность от грязи. Независимо от материала основы ее следует обезжирить.
В качестве крепления лучше использовать специальный алюминиевый профиль, который подойдёт для монтажа любых лент. Профиль бывает разного цвета, а гладкая поверхность послужит надежным основанием для крепления. Но способ является самым затратным. В качестве недорогой альтернативы используют кабельный канал.
Профиль для крепления светодиодов.
Специальный скотч для монтажа
Далеко не все светодиодные подсветки производятся с липким слоем на обратной стороне, чтобы в случае необходимости закрепить её на потолке или стене. Некоторые модели производят в силиконовой трубке, что обеспечивает защиту от механических повреждений и контакта с влагой. Единственный недостаток — неудобство в процессе монтажа.
Лента закрытого типа рассчитана на монтаж специальными фиксаторами. Но для установки подсветки на стекло или подобную поверхность способ не подойдёт. Есть 2 выхода. Первый – это покупка подсветки с липким слоем. Для установки нужно просто отклеить бумагу от липкой части и установить ленту на зачищенную поверхность.

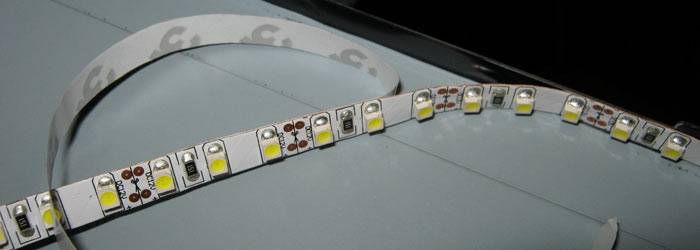

LED-лента с липким слоем.
Когда на ленте нет клеевого слоя, необходимо приобрести тонкий двусторонний скотч. Сначала нужно закрепить скотч, а затем установить на него подсветку, если вы работаете один. Если есть помощник, удобнее сначала закрепить скотч на ленту.
Советы по выбору клея
В магазине не получится найти специальный клей, который разработан для монтажа светодиодной ленты, так как его не существует. Поэтому придётся учитывать отзывы людей, которые уже сталкивались с такой работой. Самые надежные варианты – это:

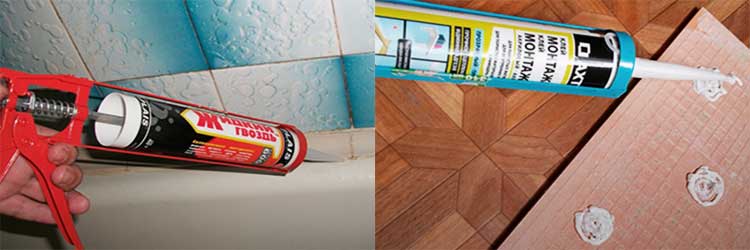

- «Титан» — жидкие гвозди. Производится из сверхпрочного состава на основе каучука. Этот клей широко используется при строительно-монтажных работах. Хорошо подходит для монтажа светодиодной ленты на камень, металл, керамику, пластик и дерево. Когда состав засохнет, он не будет восприимчив к высокой температуре. Есть разновидности жидких гвоздей. Например, клей «Момент Монтаж МВ-50». Используется для ДСП, пластика, стиропора, гипса, пенопласта, металла, ЛДСП;

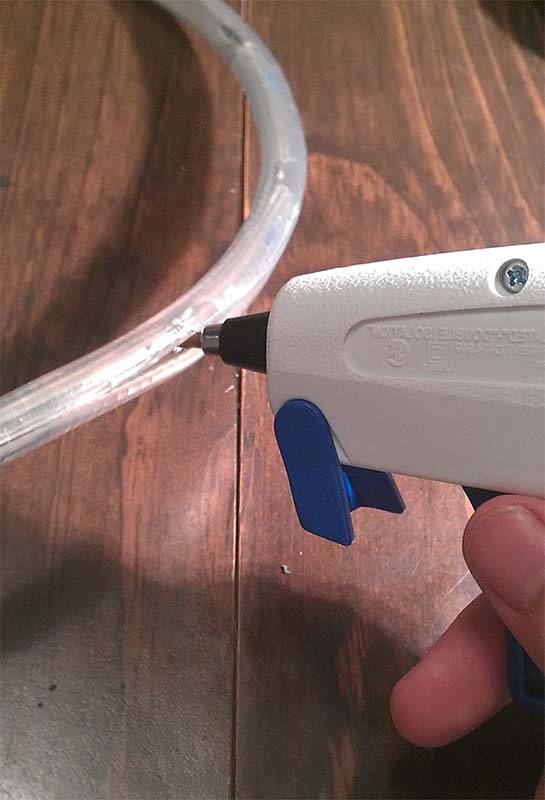

- термоклеевой пистолет. Термоклей один из самых надежных способов крепления светодиодов. С его помощью подсветку можно установить на поверхность из металла, керамики, пластика и дерева. Единственное, что требуется от специалиста, это тщательная зачистка и обезжиривание поверхности;
- универсальный клей «Супер Момент». Это устойчивый к высоким температурам и влаге состав на цианакрилатной основе. С его помощью можно скрепить за секунду разные виды пластмассы. Также хорошо подходит для монтажа ленты на металлическую, резиновую, деревянную и керамическую поверхность.
Жидкие гвозди для надежного монтажа LED-ленты.
Некоторые мастера негативно относятся к идее монтажа подсветки на клей, так как считают, что при высокой температуре он может расплавиться. Клей не отводит тепло, что и является основным провокатором перегрева. Возможно, так и есть, но только в том случае, если речь идёт о мощных светодиодных лентах. Если используется клей на основе цианакрилата, он должен быть в виде геля, так как моментально растекается, высыхает и впитывается в поверхность.
Алюминиевый скотч
Способ с креплением на алюминиевый скотч будет целесообразным в случае, если устанавливается мощная подсветка, а на поверхности мало места для установки специального профиля. Использование клея не поможет решить проблему теплопроводимости. Используя двусторонний скотч можно только навредить, так как он усугубит нагревание за счет теплоизоляционных свойств. Поэтому рекомендуется использовать алюминиевый.
Алюминиевый скотч.
Этот скотч производят для герметизации вентиляционных воздуховодов. Но в некоторых случаях он незаменим при установке подсветки. У способа ряд недостатков, поэтому мастера рекомендуют использовать его только в крайних случаях. После установки алюминиевая прослойка будет служить теплоотводом, а для скрепления оснований можно использовать клей.
Ремонтируем LED подсветку матрицы телевизора: «пациент» – LG 39LB561V
Всем привет. На ремонт принесли телевизор LG 39LB561V с неисправностью «нет подсветки».
Около года назад данный телевизор уже ремонтировали у местной мастерской, но спустя год дефект вернулся.
Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.
Уложив телевизор, отвинтил все болты по периметру крышки.
Телевизор после разборки
Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.
Разъем на LED светодиоды
В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.
Полная разборка телевизора. Пошаговая инструкция
Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.
Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.
Отключение шлейфа на плату T-CON
Сняты платы блока питания и MAIN
Снимаем защиту платы T-CON
С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.
Отключение шлейфов платы T-CON
Шлейфы отключены, а плата снята
Далее, отвинтил болтики которые держали защиту дешифраторов матрицы, после чего снял ее и отложил в сторону.
Снятие планки защиты дешифраторов
ДАЛЕЕ ДЕЛАЕМ ВСЕ ОЧЕНЬ И ОЧЕНЬ ОСТОРОЖНО!!!
Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.
Отщелкиваем эти защелки по периметру
Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.
После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.
Дешифраторы еще не сняты с защелок
Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.
Дешифраторы сняты с защелок
Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру. После этого рамка вместе с матрицей полностью снялась
Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг
стела), и убираем с телевизора.
Добрались к светодиодам
Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс.
Поддеваем клипсу
Клипса снята
На этом разборка завершена.
Определение неисправных светодиодов
После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.
Светодиоды, которые были заменены в предыдущем ремонте
Вид ближе
Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.
Подготовка к проверке
Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.
Проверка светодиодов
Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.
Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго
Как собрать светодиодную ленту своими руками
Если планируется самостоятельно собрать диодную подсветку для потолка, то рекомендуется предварительно изучить следующие принципы подключения:
подключение осуществляют с одной стороны;
несколько отрезков подсоединяют параллельно друг к другу;
рекомендуется использовать мощный блок питания, в случае, если мощности не хватает, то необходимо подключить несколько блоков питания;
в процессе подключения важно соблюдать полярность;
важно учитывать, что блок питания имеет 2 группы контактов, подключение к электрической сети осуществляется при помощи двух либо трехфазной цепи;
к низковольтным выводам подключают только одноцветные контакты;
к блоку питания подключают контроллер.
Перед установкой рекомендуется предварительно проверить работоспособность схемы.
Как резать и крепить светодиодную ленту между собой
Зачастую бывает так, что необходимо прикрепить светодиодную ленту небольшой длины, а не все 5 м, которые включает в себя стандартная катушка. В данном случае необходимо разрезать подсветку в специально отмеченных для этого местах.
Для соединения нескольких частей используют пайку. На каждой линии разреза находятся контактные площадки. Перед пайкой их требуется зачистить и залудить. После этого осуществляется подключение двух площадок между собой при помощи проводов.
Монтаж светодиодной ленты к источнику питания своими руками
Как показывает практика, установить декоративную подсветку на потолок довольно просто, при этом не вызывает сложностей и подключение осветительных приборов к источнику питания
Самое важное – после того как отрезки светодиодной подсветки были соединены между собой, необходимо подключить устройство к источнику – блоку питания. Важно понимать, что обычным стандартным источником света для полноценной работы требуется напряжение 12В либо 24В
Как известно, в квартирах и частных домах напряжение составляет 220В, в результате чего необходимо дополнительно приобрести адаптер.
Как подключить блок питания для светодиодной ленты
Для подключения потолочной подсветки из светодиодных лент к блоку питания требуется взять провод, сечение которого составляет 1,5мм 2 . Такого провода будет вполне достаточно для подключения, так как светодиоды потребляют небольшое количество мощности.
Концы проводов необходимо припаять к ленте, а другие необходимо подключить к блоку питания. Как правило, в большинстве случаев на таких блоках имеется регулировочный винт, с помощью которого можно изменять напряжение на выходе.
Как подключить светодиодную ленту к 220В
В зависимости от того, сколько имеется светодиодов, питание может требоваться на 12В либо на 24В. Как известно, в квартирах и частных домах такое питание отсутствует, но при этом имеется стандартная однофазная сеть. В данном случае можно использовать несколько вариантов подключения:
- Используют специальную светодиодную подсветку для потолков, которую можно подключать напрямую в электрическую сеть с напряжением 220В. На каких лентах 20 светодиодов, которые подключены друг к другу параллельно.
- Обычные источники света необходимо подключать к электрической сети в 220В через специальный адаптер. В результате чего адаптер понижает напряжение до 12В либо 24В.
При необходимости можно выбрать любой из способов для установки освещения на потолке.
Почему мигает светодиодная лента
Существует несколько причин, почему мигает светодиодная лента во включенном состоянии, среди которых стоит отметить:
- блок питания неправильно выбран, в результате чего его мощности не хватает для нормальной работы;
- качество пайки – в процессе работы использовали активный флюс, в результате чего контактные площадки подверглись процессу окисления;
- окислились контакты на коннекторе – такая проблема появляется в том случае, если были осуществлены монтажные работы в помещении с повышенной влажностью;
- неисправность светодиодов.
После того как появилась проблема, необходимо найти причину ее возникновения и устранить.
Клеить светодиодную ленту можно несколькими способами. Для этого можно использовать клей либо фиксировать осветительные приборы на другую клеевую основу.
