Как настроить датчик давления воды в системе водоснабжения

Лучшие модели

Достаточно беглого взгляда на предлагаемые образцы, чтобы сложилось представление о брендах в этом сегменте. Самые дешевые (но часто некачественные) изделия из Китая. Ценовой диапазон от 450 до 800 рублей.

Далее идут известные производители:

  • Valtec,
  • Uni-Fitt,
  • Officine Rigamonti (OR),
  • Itap,
  • FAR,
  • Stout.

Все производятся в Италии.

Складывается впечатление, что 80% всех регуляторов итальянские. На самом деле, большую их часть производят в России. Тем не менее, качество этих изделий не уступает оригинальным брендам. Ценовой диапазон начинается от 600 рублей.

Не менее известны производители из Германии:

  1. Honeywell,
  2. ProFactor,
  3. Watts.

Однако, здесь перечень ограничителей короткий. Стоимость их изделий от 1000 рублей.

Самые дорогие модели у Danfoss (Дания), ее изделия отличаются высоким качеством, но цены кратно выше, чем у конкурентов.

Для квартиры

Рекомендуемые редукторы поршневого типа диаметром 1/2″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
OR 1/2″ 16 bar3,01,5 – 5,5
UNI-FITT COMPACT 1/2″3,01,0 – 4,0
ICMA MIGNON 248 — 1/2″3,01,0 – 4,0
Valtec 1/2″2,01,0 – 4,5
HONEYWELL D04FS-1/2″ A3,01,5 – 6,0

Рекомендуемые редукторы мембранного типа диаметром 1/2″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
PRV 253G 1/2″ PROFACTOR*3,01,0 – 6,0
Honeywell D04fm-1/2″A RU3,01,5 – 6,0
Valtec 1/2″3,01,0 – 7,02460
Danfoss (Juniior) 1/2″3,01,0 – 5,04000

* – В данном редукторе применены оба типа устройства – поршень и за ним мембрана, что значительно снижает вероятность протечки в течении длительного срока, с учетом цены, это лучший выбор среди мембранных ограничителей.

Для частного дома

Рекомендуемые ограничители поршневого типа диаметром 3/4″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
 UNI-FITT COMPACT 3/4″3,01,0 – 4,0
ICMA MGINON 248 3/4″3,01,0 – 4,0725
Valtec 3/4″2,01,0 – 5,5
HONEYWELL D04FS-3/4″3,01,5 – 6,0

Рекомендуемые редукторы мембранного типа диаметром 3/4″

МодельЗаводская настройка, барДиапазон настройки, барЦена, руб.
PRV 253G 3/4″ PROFACTOR3,01,0 – 6,0
Honeywell D04fm-3/4″A RU3,01,5 – 6,0
Valtec 3/4″3,01,0 – 7,0
Danfoss (Juniior) 3/4″3,01,0 – 5,54870

Приобрести дешевые ограничители можно в любом строительном супермаркете. Более качественные изделия, следует искать в специализированных магазинах или заказывать через Интернет.

Устройство и принцип работы реле давления

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле давления, позволяет обеспечивать в системе постоянное давление и необходимый напор воды. При этом насос управляется автоматически. Правильно выставленные значения минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока службы.

Последовательность работы насосной станции под управлением реле давления:

  • Насос закачивает воду в бак.
  • Давление воды постепенно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и насос отключается.
  • По мере расходования воды, закаченной в гидроаккумулятор, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Виды

В продаже есть много конструкций и типоразмеров подобных устройств, которые предназначены для работы в различных сетях или системах.

При выборе необходимо обратить внимание на основные параметры редуктора:

  • Присоединительные размеры. Это важная характеристика, так как все бытовые сети имеют стандартный размер резьбовых соединений — 1\2 дюйма. Как правило, редукторы устанавливаются в составе сборки — шаровый кран-фильтр и грубой очистки-счетчик.

    Все эти устройства имеют резьбу 1/2 дюйма и последовательно соединяются друг с другом.

    Если на редукторе другая резьба, придется усложнять сборку, искать переходники. Кроме того, появятся лишние соединения, что увеличит риск появления протечек.

  • Максимально допустимая температура. Эта характеристика поможет определить, для какой линии подходит редуктор — для горячей или холодной.
  • Конструкция устройства.

Механический

Регулировка давления производится с помощью специального клапана, изменяющего величину прохода для водного потока. На клапан воздействует пружина, усилие которой уравновешивает давление воды.

Как только оно изменится, пружина либо растянется, либо сожмется, реагируя на произошедший скачок. Механические устройства просты, легко устанавливаются и настраиваются. Кроме того, устройства такого типа недороги, что увеличивает их популярность среди пользователей.

Проточный

Это специфическая конструкция, предназначенная для понижения избыточного давления воды с одновременным уменьшением расхода. Внутри такого устройства нет подвижных деталей, что делает его практически вечным.

Напор воды уменьшается за счет разветвления потока на сеть мелких каналов. На выходе они снова объединяются в единый поток, но уже с измененными параметрами.

Обратите внимание! Единственная проблема таких устройств — зависимость от качества воды. Мелкие частицы постепенно забивают каналы, постепенно выводя редуктор из строя

Электрический

Это группа приборов, обеспечивающих точную и мгновенную регулировку параметров потока. Они имеют разную конструкцию, от довольно простых механизмов с сервоприводом, толкающим шток с клапаном, до сложных приборов с датчиками давления, приводными устройствами и массой дополнительных функций.

Несмотря на свои возможности, электрические редукторы не пользуются большим спросом. Они нуждаются в подключении электропитания, обслуживании и частой регулировке. Цена этих устройств гораздо выше, чем у механических моделей.

Автоматический

Все редукторы работают по автоматическому принципу. Поэтому к данной категории можно отнести абсолютно любое устройство, независимо от его конструкции и технических параметров. Именно в этом и состоит ценность устройства — автоматическое изменение давления, не требующее вмешательства человека.

Однако, есть еще автоматические редукторы с функцией запуска циркуляции. При увеличении давления они останавливают насос, а при уменьшении — запускают его, обеспечивая номинальный режим работы системы.

Важно! Используются в автономных системах водоснабжения и отопления

Бытовой

Бытовые редукторы рассчитаны на работу с потоками определенного давления и температуры. В отличие от промышленных моделей, они способны регулировать напор лишь до 15 атмосфер. В жилых зданиях, многоквартирных или частных домах этого вполне достаточно, а бытовые приборы и сантехника требуют еще меньше.

Мембранный

Роль клапана играет эластичная мембрана, которая уравновешена пружиной. Мембранные редукторы меньше зависят от качества воды, поэтому спрос на них выше.

Полную характеристику мембранных регуляторов ищите здесь.

Поршневой

Поршневые устройства представляют собой классический тип механических редукторов. Функции клапана выполняет поршень, закрывающий проход для потока воды.

Уравновешивает усилия пружина, натяжение которой регулируется винтом. Самая простая, дешевая и популярная конструкция.

Электронный

Электронные редукторы — самые дорогие и сложные устройства. Они обладают высокой точностью, но довольно капризны и требуют создания хороших условий для работы.

Справка! Используются в связке с дорогими импортными сантехническими или бытовыми приборами.

Полная информация об электронных регуляторах давления воды в нашей статье.

Какой вид и когда выбрать?

Выбор редуктора зависит от условий его работы, особенностей сантехники и прочих факторов. Если в доме много импортных элементов сантехники, посудомоечных и стиральных машин, душевых кабин и т.п., нужен качественный и точный редуктор с гарантией работоспособности.

Для простого снижения перепадов и отсечки гидроударов подойдет более простая механическая модель.

Повышение давления

Отдельно стоит разобрать ситуацию, когда напор воды ниже нормы. Для повышения давления может применяться несколько схем.

Повышающий насос

Вихревой повышающий насос устанавливается на вводе или подводке водоснабжения, и включается при расходе воды через любой прибор, превышающем заданное производителем или владельцем насоса значение.

Повышающий насос

Преимущества: простота установки и компактность.

Установка повышающего насоса

Недостаток: сравнительно небольшой ресурс благодаря частым пускам и остановкам.

Насосная станция

Насосная станция — это комплекс оборудования, включающий:

  • Центробежный насос;
  • Гидроаккумулятор (стальной бак, разделенный на два отсека — водяной и воздушный — эластичной мембраной);
  • Автоматическое реле, управляющее питанием насоса в зависимости от напора в гидроаккумуляторе;
  • Манометр для визуального контроля давления, облегчающий настройку параметров работы реле.

Насосная станция для водоснабжения

Регулирование давления водоснабжения — одно из возможных применений насосной станции. Стоит подключить входной патрубок насоса к вводу водоснабжения, а выход к внутреннему водопроводу — и дaвление в последнем перестанет опускаться ниже границы срабатывания автоматического реле (обычно 1-1,5 кгс/см2).

У этой схемы есть, однако, три недостатка:

  1. Она энергозависима. При отключении электроэнергии насосная станция, сами понимаете, работать не сможет;
  2. Насос должен быть защищен от сухого хода. У большинства насосных станций начального уровня такой защиты нет;
  3. Объем гидроаккумулятора невелик, что ограничивает запас воды при ее отключении одним-двумя десятками литров.

Вместимость мембранного гидроаккумулятора в зависимости от настроек давления

Резервная емкость с принудительной подачей воды

Более эффективно проблема низкого давления и периодических отключений воды решается установкой резервной емкости. Разумеется, это решение подходит лишь для частного дома: в квартире бак объемом от 200 до 2-3 тысяч литров разместить довольно проблематично.

Принципиальная схема водоснабжения с буферной емкостью и принудительной подачей воды

Система с емкостью и насосной станцией в доме автора статьи

Такая система водоснабжения работает следующим образом:

Резервная емкость наполняется из водопровода через поплавковый заливной клапан. Он работает при любом давлении на вводе;

Поплавковый клапан отвечает за автоматическое наполнение бака

К нижней врезке бака подключается входной патрубок насосной станции. Подключение выполняется через обратный клапан, исключающий сброс воды из гидроаккумулятора в бак при остановке насоса;

На фото — обратный клапан между насосом и емкостью

Выходной патрубок насоса соединяется с внутренним водопроводом дома. Если водопровод соединен с вводом, между врезками поплавкового клапана емкости и напорной трубы насосной станции монтируется еще один обратный клапан, препятствующий сбросу воды в магистральный водопровод.

Обратный клапан между напорной линией насосной станции и врезкой заливного клапана емкости-ресивера

Проблема длительных перебоев с водоснабжением решена. Однако схема остается энергозависимой: если отключат электричество, вы останетесь без воды. Этот недостаток успешно преодолевает следующая схема.

Резервная емкость с самотечным водопроводом

Емкость поднимается на высоту не менее трех метров над верхней точкой водоразбора (читай — на чердак частного дома), после чего ее нижняя врезка соединяется с внутренним водопроводом через кран, позволяющий при необходимости отключить воду без слива всего объема бака. Наполнение бака может осуществляться непосредственно из водопровода через поплавковый клапан или с помощью насоса.

Водоснабжение с самотечным водопроводом

В этом случае какая-либо дополнительная регулировка давления в системе водоснабжения в доме не требуется: напор воды всегда соответствует высоте бака над точкой водоразбора. Кроме того, такая система водоснабжения энергонезависима.

Однако без недостатков не обошлось и в этом случае:

  • Напор в 3-4 метра покажется комфортным далеко не всем;
  • Бак, установленный на холодном чердаке, должен быть утеплен и снабжен кабельным обогревом. Иначе вода в нем замерзнет в зимние холода;

Утепление емкости-ресивера

Объем буферной емкости будет ограничиваться прочностью перекрытия.

Как установить в системе водоснабжения?

Стабилизатор давления воды устанавливается между погружным насосом с первым баком-аккумулятором и точками водоразбора, для которых необходимо выровнять напор.

К СДВ обязательно подключается второй бак-аккумулятор. Только в паре с ним будет обеспечено стабильное давление. Внутреннее давление в воздушной камере бака-аккумулятора, не заполненного водой, должно быть меньше напора стабилизации на 1,0 бар.

Если для подачи воды используется повышающая насосная станция с собственным гидроаккумулятором, то СДВ можно устанавливать прямо на выходной патрубок помпы.

СДВ можно устанавливать в любом положении: вертикально, горизонтально, наклонно

Важно соблюсти направление потока: кран — со стороны насоса, а датчики и манометр — со стороны точек водоразбора.. Парные провода нужно подключить к 2 датчикам. Полярность подключения не важна

Полярность подключения не важна

Парные провода нужно подключить к 2 датчикам. Полярность подключения не важна.

По окончании монтажа, проверить герметичность трубопроводов и соединений. При отсутствии течи, устройством можно пользоваться.

Производители

Среди ведущих производителей редукторов преобладают итальянские фирмы. Они традиционно славятся среди изготовителей подобной продукции. Однако, не менее известны российская компания Valtec или американская Honeywell.

Для более наглядного сравнения продукции разных производителей составим таблицу:

БрендДавление (макс)Температура (макс)Пределы настройки (Бар)МанометрТип регулировки
Valtec16 Ат40° — 70°1,5-6ЕстьРучка
Honeywell25 Ат40° — 70°1,5-6ЕстьРучка
Watts10 Ат30°1-6ЕстьРучка
Herz10 Ат40°1-6ЕстьРучка
Caleffi10 Ат80°1-6ЕстьРучка
Giacomini16 Ат130°1-5,5ЕстьРучка

Рассматривая таблицу, можно увидеть, что параметры всех бытовых устройств более-менее схожи. Отличаются лишь максимальная температура и рабочее давление. Это облегчает пользователям проблему выбора подходящего устройства.

Устройство прибора и его функции

Реле давления, в совокупности с другими аппаратами, такими как насос, гидроаккумулятор, а также коммуникации, представляют систему обеспечения водой жилища человека. Реле давления может устанавливаться в промежутке между насосом и гидроаккумулятором, а также непосредственно на насосе или гидроаккумуляторе, в зависимости от модели. Как же работают подобные устройства?

Одна из схем подключения насоса

Гидроаккумулятор представляет специальную емкость, которая разделена на две части с помощью эластичной перегородки. В одной перегородке находится под давлением воздух, а во второй – вода. Давление воздуха в одной из перегородок позволяет регулировать объем и давление воды во второй перегородке. Чем выше давление воздуха, тем большего давления системы допустимо получить, но при этом объем воды, закаченное в емкость меньше. Как правило, емкость допустимо наполнить водой не больше половины размеров всей емкости. Другими словами, если гидроаккумулятор имеет емкость 80 литров, то в него допустимо закачать не больше 40 литров воды.

Нормальная работа бытовых потребителей обеспечивается рабочим давлением от 1,4 до 2,8 атм. Чтобы давление всегда соответствовало рабочему, необходимо его контролировать, а также поддерживать на оптимальном уровне. Таким прибором в системе и является реле давления. Когда давление воды опускается ниже рабочего уровня, реле срабатывает и начинает работать насос, который наполняет водой гидроаккумулятор. При достижении верхнего предела опять срабатывает реле давления, останавливая работу насоса.

Гидроаккумулятор необходим для того, чтобы насос не работал постоянно. Какое-то время вода расходуется из аккумулятора, пока не вытечет ее столько, чтобы давление в системе упало ниже уровня рабочего.

Как работает реле давления

Этот прибор представляет устройство с электрическими и с гидравлическими составляющими. Электрическая часть состоит из группы контактов, с помощью которой осуществляется включение и выключение электрического насоса. Гидравлическая часть основана на действии мембраны, которая перемещается под давлением воды. Мембрана в свою очередь связана с группой контактов. Давление регулируется с помощью устройства на пружине. Когда пружина сжимается, рабочее давление увеличивается, а когда она разжимается, то давление уменьшается. Таким же способом регулируются границы пределов давления воды в системе, но уже с помощью другой пружины, которая отличается меньшими размерами.

Устройство реле давления воды

Выход для гидравлической системы располагается с обратной стороны реле и представляет патрубок с наружной резьбой или выпуск с гайкой по типу американки. Любой вариант подключения достаточно функциональный и не представляет никаких проблем независимо от характера водопроводной системы.

Здесь же находятся входы для подключения реле давления к электрической схеме. Как правило, места подключения закрываются крышкой.

Виды реле давления

Различают два типа реле давления воды – механические и электронные. В основном пользуются механическими реле, поскольку они проще и дешевле, хотя применяются и электронные, но не так часто, поэтому их в основном заказывают.

В различных торговых точках цены могут отличаться, при этом весьма существенно. Следует всегда помнить, что более дешевые модели могут оказаться не столь надежными в работе.

Автоматика для насоса, реле давления, реле протока.

Watch this video on YouTube

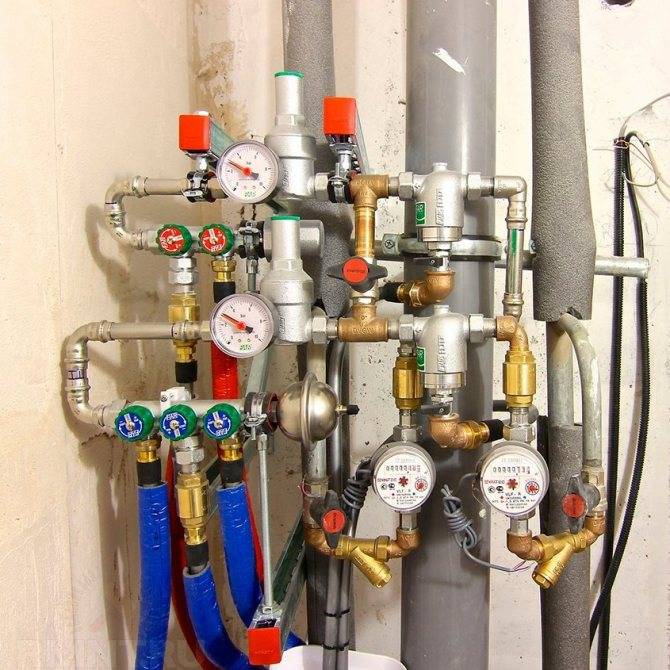

Установка редуктора давления воды в систему водоснабжения

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Функции редуктора давления в квартире

Конструкция редуктора давления

Редукционный клапан в системе водоснабжения – устройство, относящееся к трубопроводной арматуре и предназначенное для снижения давления входящего потока жидкости по предварительно заданным настройкам. Интегрированный в систему водоснабжения квартиры регулятор позволяет избавиться от целого ряда проблем. Учитывая, что рабочее давление бытовых смесителей не превышает 5 атмосфер, установка подобного оборудования предотвратит их выход из строя при высоком напоре жидкости.

Редуктор решает следующие задачи:

  • Защита как самого водопровода, так и сантехнического оборудования от чрезмерного давления воды. Особенно это актуально в многоэтажных домах, где для подъема столба жидкости к верхним квартирам, его напор часто превышает безопасные для сантехники значения.
  • Защита инженерных коммуникаций от гидроударов.
  • Снижение давления в системе водопровода до требуемых производителями приборов значений. Например, накопительные бойлеры и бытовые водонагреватели проточного типа часто оснащаются системами, блокирующими подачу жидкости при превышении безопасного значения давления.
  • Снижение потребления воды. Чем выше давление в трубопроводе, тем больше воды вытекает из смесителя за единицу времени. Примечательно, что такое оборудование, как редукционный клапан, актуально для загородных домов, где расход влияет на количество сточных вод. Чтобы откачать последние, необходим ассенизатор, а чем интенсивнее они накапливаются, тем больше придется потратить на услуги ассенизационных компаний.
  • Понижение шума в устройствах водяного забора. При высоком давлении воды, в кранах и смесителях возникает шум, которой либо полностью исчезает, либо его уровень заметно снижается с установкой редуктора.

Устройство регулятора давления воды

Прочный герметичный корпус защищает редуктор от повреждений. В состав такого прибора входит несколько элементов:

  1. Сетчатый фильтр;
  2. Прижимной и пружинный механизмы;
  3. Винт и гайки;
  4. Поршень;
  5. Клапан, оснащенный прокладкой и уплотняющими кольцами;
  6. Диафрагма.

Эксплуатация редуктора должна выполняться при определённых условиях: в водной среде не должно быть воздуха и масел, а предельные значения давления и температурный режим ограничиваться отметками в 16 бар и 70 градусов.

При активации крана с водой уменьшаются показатели редукторного и диафрагменного давления. Напор пружины дает возможность выровнять рабочее давление в водопроводной системе.

Редуктор часто устанавливают на технику, не имеющую защиты от повышенного водного давления и оснащенную насосом, активация которого может спровоцировать появление гидроударной волны.

Виды регуляторов давления воды

По видам регуляторы давления можно разделить на поршневые, мембранные, проточные, автоматические и электронные. Рассмотрим каждый в отдельности.

Поршневые

Поршневой регулятор

Конструктивно самый простой регулятор давления, еще называемый механическим. Из-за того что принцип его работы основан на работе подпружиненного поршня. Который регулирует входящее давление из трубопровода и устанавливает его с помощью регулировочного винта. Уменьшая или увеличивая пропускную способность редуктора, согласно требованиям пользователя. Выходное давление в системе показывается с помощью установленного манометра на выходе.

К минусам этого прибора можно отнести чувствительность поршня к различным видам мусора в водопроводе. Из-за чего он быстро приходит в негодность. Эта проблема решается установкой фильтра перед входным отверстием регулятора давления. Пропускная способность такого РДВ – от одной до пяти атмосфер.

Мембранные

Мембранный

Регулятор давления, заслуживший славу надежного и неприхотливого в использовании бытового прибора с пропускной способностью от 0,5 м3 до 3 м3 в час. Имеющего достаточно высокую цену из-за надежности конструкции. В связи со своей высокой стоимостью, замену или установку этого агрегата лучше доверить опытному специалисту.

Основой его работы служит мембрана с пружиной, находящаяся в герметичной камере. Поэтому полностью защищена от различного вида засоров. Пружина передает усилие на небольшой клапан, который в свою очередь регулирует размера выходного потока воды в систему домашнего водопровода.

Проточные

Проточный редуктор воды

Надежность и неприхотливость проточного РДВ обеспечивается полным отсутствием в нем подвижных деталей. Что сказывается на его долговечности.

Стабилизация выходного давления происходит за счет множества узких внутренних каналов. Распределяясь по которым, хаотичное входящее давление воды сначала гасится прохождением через множество поворотов. Приходит к заданному параметру, а затем сливается в один выходной канал.

Применение проточного регулятора давления, как правило, сводится к оросительным системам приусадебных участков.

Автоматические

Автоматический регулятор давления конструктивно является аналогом мембранного РВД. Наличие двух винтов для изменения рабочего диапазона давления в водопроводной системе отличает его от мембранного.

Работу прибора обеспечивают мембрана и две пружины, сила сжатия которых регулируется специальными гайками. При слабом входящем напоре воды мембрана ослабевает. При увеличении входящего давления происходит сжатие мембраны, приводящего к уменьшению выходного канала.

В комплекте с автоматическим РДВ идет автоматический регулятор давления, который приводит в действие пружины на мембране. При слабом давлении, пружинки замыкают контакты, приводя в действие насос. В задачу которого входит поддержание давления в системе на заданном уровне.

Электронные

Электронный регулятор давления воды

Это сложный прибор полностью автоматического типа с бесшумной работой, обеспечивающий полную защиту систему от гидроударов.

Электронный дисплей показывает текущую информацию о характеристиках потока воды в домашнем водопроводе. Электронный механизм производит непрерывный мониторинг напора воды в трубопроводе, используя датчик движения.

Насосная станция, входящая в комплект прибора, включается автоматически при поступлении сигнала от датчиков слежения. При сухом водопроводе электроника не позволит включиться помпе.

Благодаря продуманному электронному механизму, этот прибор полностью обеспечит все потребности пользователя в автоматическом режиме.

Назначение и устройство реле давления

Устройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

  • В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
  • Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
  • В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Какую модель выбрать?

При выборе редуктора давления нужно обратить особое внимание на следующие моменты:

  • пропускную способность подведённого или имеющегося водопровода, требующийся объём воды для нужд водоснабжения частного дома в м3/ч;
  • диапазон настройки для рабочего состояния — минимальное и максимальное значения при регулировании;
  • комплектацию редуктора манометром или наличие заглушенного отверстия для его присоединения;
  • наличие резьбового соединения, а желательно и полусгонов к нему — это значительно упрощает монтаж и снятие прибора для замены или ремонта.

Основные технические параметры и приблизительная стоимость наиболее часто применяемых моделей РДВ (редукторов давления воды):

Наименование изделияУсловный проход (мм)Диапазон регулировки (атм)Пропускная способность (м3/ч)Стоимость (руб.)
РД-15 (поршневой)151-4,51,8250
РД-32 (поршневой)321-4,54,9680
РДВ-15-2А (мембранный)150,5-71,87600
Valtec 1/2 (поршневой)151-4,51,841100
Valtec 3/4 (поршневой)321-4,52,231200

Важно! В ряде случаев высокая стоимость редуктора оправдывает себя за счёт надёжности прибора, удобства в эксплуатации, длительного срока службы.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
