Как подключить датчик движения к лампочке через выключатель

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

  • обеспечение зоны обнаружения;
  • защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
  • подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

  • L – фаза (для проводов коричневого или красного цвета);
  • N – ноль (синий провод);
  • L со штрихом или стрелочкой, или буква А – для осветительного прибора;
  • РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

  • последовательная;
  • параллельная;
  • на несколько датчиков движения;
  • с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

  1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
  2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
  3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
  4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Схемы подключения

Прежде чем запускать электрический кабель в распределительную коробку, необходимо определить, как будет включаться система, при этом нужно выбрать метод, который упростит прокладку кабеля. Перед тем, как подключить датчик движения к лампочке через выключатель ДДТ 02, выбирают варианты подсоединения:

  1. Датчик устанавливается рядом с переключателем.
  2. Световой прибор ближе к устройству.
  3. Использование переключателя, который может отключить питание датчика и светильников.
  4. Датчик устанавливается между переключателем и лампой.

После выбора схемы и подготовки отверстий необходимо запустить кабель к коробкам и прикрепить его к обрамлению с помощью пластиковых скоб. Подключить датчик и приборы, как показано на схемах электропроводки в технической документации к нему.

Когда все установлено, можно включить датчик и приборы.

Как подключить датчик движения к лампочке с выключателем (фото см. выше).

Если пользователь подсоединяется к существующим проводам, то необходимо отключить старые оголенные концы и снять изоляцию, чтобы открыть место для соединений.

При этом нужно соблюдать осторожность. Отключить питание на главной панели выключателя, прежде чем снимать крышку электрического блока, затем проверить провода внутри с помощью тестера, чтобы убедиться, что питание отсутствует

После завершения всех подсоединений включить питание и установить датчик в режим «тест», чтобы убедиться, что система работает правильно, а при необходимости, отрегулировать его.

Ультразвуковые модели

В основу работы этого оборудования положено непрерывное сканирование пространства при помощи ультразвуковых волн с частотой более 20 кГц. Изделие оснащено приемником, который позволяет анализировать частоту и амплитуду отраженного сигнала. При изменении этих параметров, которое наблюдается при движении через зону действия устройства предметов определенного размера, подается команда на срабатывание электрических контактов, замыкающих или размыкающих цепь.

К основным преимуществам использования ультразвуковых датчиков в системах освещения следует отнести не подверженность их работы влиянию изменений температуры, влажности, а также запыленности или задымленности. Кроме того, такое изделие способно определить движение объектов, изготовленных из любого материала и имеющих различную температуру.

Стоит отметить некоторые недостатки подобных устройств: ультразвуковое излучение может влиять на самочувствие домашних животных, некоторые из них могут воспринимать звуки высоких частот. Для срабатывания датчика необходимо достаточно резкое движение. При плавном перемещении объекта существует возможность обмануть большинство моделей таких устройств.

Трехпроводная схема подключения датчика движения

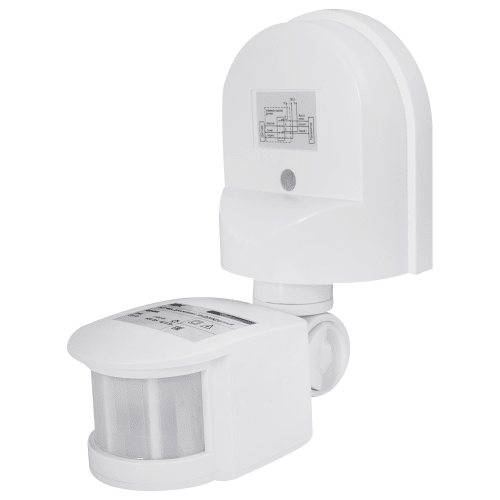

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Как подключить трехпроводной датчик к двум проводам

А можно ли
подключить 3-х проводной датчик не параллельно, а именно вместо одноклавишника?
То есть, выкинуть его из схемы и поставить в разрыв фазы как в самом первом
случае, подключив только два провода и не подводя ноля?

С некоторыми
светодиодными лампочками такой фокус может пройти. Но вам понадобятся
дополнительные компоненты.

диод VDI 1N4007

конденсатор 2,2мкф на 400В

Диод
устанавливается между двух клемм:

А-выход с датчика

N – место подключения ноля

Конденсатор
припаивается параллельно лампочке. Схематично получается, что на датчик будет
приходить только фаза. Причем заходит на контакт L, а выходит с контакта N.

Обычный
выход “А” остается пустым. На нем “сидит” только ножка
диода и более никаких проводников сюда подключать не нужно.

Эта схема полезна тем, у кого проложен только 2-х жильный кабель, и ничего менять и переделывать вы не хотите.  Однако работает она не со всеми лампами. Модели нужно подбирать индивидуально.

Отдельные
виды может и загорятся, но коэффициент пульсации на них будет такой величины,
что это сильно ударит по глазам и зрению.

Любую другую нагрузку помимо светодиодного освещения (открывание дверей, сигнализация, лампы накаливания), включать по такой схеме нельзя. Она попросту не будет работать.

Кроме того,
суммарная мощность освещения для такого подключения – не более 80Вт.

Схема подключения

Используемая схема подключения датчика движения непосредственно зависит от количества установленных в нем контактов. В продаже представлены варианты с двумя или тремя точками присоединения провода. Часть из них используется для питания устройства, а один в целях управления осветительным прибором или контактором, позволяющим подключить к детектору более мощную нагрузку.

С использованием трех проводов

В трех проводном детекторе контакт, помеченный «L» подсоединяется к фазе линии, «N» к ее нулю, «L1» или «A» к управляемому устройству. Второй необходимый для питания лампы или контактора провод берется из общей электрической сети.

Для увеличения чувствительности и охвата пространства датчиков применяют параллельное подключение нескольких из них. Срабатывание любого, приведет к подаче напряжения на потребляющее устройство.

Выключатель S1 на приведенной схеме подключения датчика движения позволяет осуществлять ручной контроль работы осветительных приборов.

«Сквозные», на двух проводах

Схема подключения подобного датчика движения для света достаточно тривиальна, он устанавливается в разрыв линии питания. Зачастую они оснащены собственными батареями, что позволяет уменьшить количество проводки при монтаже устройства. Кроме того, подобные детекторы чаще применяются для охранных систем. Связан этот фактор непосредственно с низкими значениями тока линии в них, что позволяет использовать более тонкие провода. Которые, в свою очередь, проще укладывать в каналы до сигнализирующего оборудования.

Ручные выключатели

Для ручного контроля автоматической системы освещения, монтируется и применяется схема подключения датчика движения к лампочке с использованием обычных выключателей. Один подсоединяется параллельно сенсору и позволяет вручную активировать свет. Второй на разрыв линии питания самого детектора, что дает возможность блокировать его на определенные периоды. К примеру, днем, когда освещение не нужно.

Ручное управление, разрывающее цепь питания всей системы, может быть заменено на автоматику, в виде реле времени или цифрового контроллера. Последний позволяет применять детектор движения, контролирующий освещение, в комплексе аппаратуры относящейся к понятию «умного дома».

Учёт уровня освещённости

Работа освещения по выше приведённым схемам будет приводить к функционированию освещения независимо от уровня освещенности. Датчики движения и датчики света, используемые в системах освещения совместно позволят исключить включение светильников в моменты, когда уровня естественного, солнечного света достаточно. В таком случае электроэнергия будет расходоваться только в тёмное время суток или при высокой облачности.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке – это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также
состоит из 4-х элементов:

автоматический выключатель

распредкоробка

датчик

светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

трехжильный от автомата (фаза-ноль-земля)

трехжильный на освещение (если у вас светильники с металлическим корпусом)

трехжильный на датчик

Нули
собираются в одну точку. “Земля” с автомата подключается к
“земле” на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

две вводных – сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

и один выход

Обозначенный к примеру буквой “А”.

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

красный А – выход

синий N – ноль

коричневый L – фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Выбор места для установки

Потолочные приборы с круговым обзором, как правило, монтируются в центре помещения, или в самой высокой точке. Больше вариантов монтажа существует для приборов настенных.

Освещение лестничной клетки. Жильцам одного подъезда многоквартирного дома рекомендуется договориться между собой о монтаже общей системы освещения. Если кто-то не согласен на установку одного прожектора, можно перейти к варианту персонального освещения входной двери в квартиру путем установки над ней датчика texecom и настройки устройства на минимальную чувствительность срабатывания.

В коттедже или загородном доме можно устроить систему освещения лестницы, которая последовательно включает светильники при движении по ней. Минимальный вариант – это два устройства: вверху и внизу.

  • Подсобное помещение. В подсобке, кладовке, гараже и тому подобных местах целесообразнее подключение датчика движения для освещения с выключателем. Устройство лучше монтировать напротив входной двери, чтобы оно срабатывало на ее открытие. При входе освещение включится на время, за которое можно переключить его на постоянный режим. Есть вариант организации раздельных систем: от датчика включается дежурный светильник малой мощности, главное освещение включается независимо отдельным выключателем.
  • Уличное освещение. Датчики и светильники могут быть установлены над въездными воротами, входом в гараж, дом, баню, беседку, другое помещение. Отдельные датчики могут быть установлены для всех уличных фонарей в саду или на тропинке возле дома. Для уличного освещения используются устройства с анализатором наружной яркости, действующие с наступлением сумерек.

Рынок осветительных приборов предлагает светодиодные лампы для наружного освещения, которые совмещены с датчиками движения и солнечными панелями. Не требуется подведения питающих внешних электрических линий. Есть и беспроводные модели, которые работают от аккумуляторов или батареек. С целью того же рационального использования электричества для уличного освещения устанавливают фотореле.

Если вдруг Вы еще не знали, то советуем прочитать о том, как подключить одноклавишный выключатель света.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

На практике

Допустим, вам требуется подключения датчика движения для освещения в ванной комнате. Наверняка у вас там один светильник и расположен он на стене. Датчик движения для освещения лучше всего размещать под ним.

С другой стороны, если датчик движения будет расположен на улице или в помещении, куда в дневное время суток попадает достаточно количества солнечного света, то нужно позаботиться о настройке датчика. На датчик есть несколько регуляторов, которыми могут быть настроены: время срабатывания, уровень освещенности, уровень шума и чувствительность (позволяет настроить радиус действия). Настройте датчик так, чтобы он не срабатывал при сильном освещении.

Датчик движения расположен рядом с источником освещения — Фото 09

На практике подключение датчика движения следует начинать с его осмотра. На коробке (обычно под клеммами) находится схема подключения датчика движения. Клемм три и имеют они следующие обозначения: L, N и L со стрелочкой. Обычная L обозначает клемму, к которой подключается фаза. N – нулевой провод, а L со стрелочкой – провод для соединения с лампой.

Схема подключения датчика освещения через распределительную коробку — Фото 10

Осмотрите схему, состоящую из светильника и выключателя в помещении. Разберите её и убедитесь в том, что выключатель размыкает фазу. Но может случиться и так, что выключатель установлен на нулевом проводе. Светильник работает, хоть и такой вариант небезопасен.

Обратите внимание на провода, идущие из стены к люстре. Их два. Зачистите провода и подсоедините клеммную колодку из трёх штук

Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N

Зачистите провода и подсоедините клеммную колодку из трёх штук. Схема датчика движения для освещения проста: через верхнюю клемму колодки люстры проведите фазу и замкните её на клемме датчика, обозначенной буквой L. Через среднюю клемму колодки люстры проведите нулевой провод и замкните его на клемме датчика с обозначением N.

Через среднюю клемму колодки люстры проходят ещё два провода. Один провод подключается к люстре, а другой – ко второй розетке. Фазовый провод от клеммы датчика идёт к другой клемме не напрямую, а через разомкнутое реле. Клемма с буквой L и стрелочкой на датчике движения соединяется с третьей клеммой колодки люстры. К нижней клемме колодки люстры подключают лампочку и дополнительную розетку. Реле будет срабатывать тогда, когда датчик движения зафиксирует какие-либо колебания. Как видите, подключение датчика движения для освещения несложное.

Подключение датчика движения — Фото 11

Разновидности

Для правильной классификации прибора нужно определить две основополагающие:

  • Тип и присутствие сенсорного электроприбора;
  • Особенность монтажных работ.

Главным элементом в электроприборе выступает датчик движения. Из-за применения различных физических законов в датчиках движения, их поделили на несколько типов. Но хоть реализация у них разная, одну и ту же задачу они выполняют с одинаковым ответом. Когда в подконтрольной зоне срабатывает датчик, контакты замыкаются и если более нигде разрыва нет, то сеть замыкается, а осветительный прибор получает питание.

Типы датчиков:

  1. Инфракрасные.
  2. Акустические.
  3. Ультразвуковые.
  4. Микроволновые.

Первый и второй тип — это пассивные приборы, и они ничего не выделяют, а только «слушают».

Третий и четвёртый — активные устройства. Они посылают в детектируемую зону волны разной длинны, и по их наличию или характерному отображению узнают присутствие или отсутствие в подконтрольной зоне объекта (человека).

Оборудование с передатчиками и приемниками «активного» класса стоит на порядок выше «пассивных» приборов. Обусловливается цена сложной конструкцией и пониженным порогом ложных срабатываний. Пассивные электроприборы дешевле, но порог ложного срабатывания выше.

Инфракрасные датчики (самые популярные) рассчитаны на срабатывание от детектирования тепла живого существа. Это может быть человек, животное либо же нагретые радиаторы. Чтобы реакция была только на человека, эти приборы нужно настраивать, а зону устанавливать на уровне хождения человека. Это исключает попадание в зону действия сенсора радиаторы и животных. Инфракрасный считается самым простым и долго работающим девайсом для светового контроллинга в авторежиме.

Акустические сенсоры реагируют на звук. Если слышен стук каблуков по бетонному полу, закрытие двери или резкие хлопки в ладоши, активируется датчик. Такой вариант лучше всего реализует себя в общественных площадках, помещениях, коридорах. Этот тип является хорошим решением в качестве дополнения к применяемым сенсорам. Например, выставить его на нужную чувствительность, чтобы улавливал хлопки ладонями для выключения освещения. Но в одиночку устанавливать в квартире или жилом объекте не приветствуется, поскольку его сложно реализовать вручную на правильный отклик.

Ультразвуковые и микроволновые датчики движения не рекомендованы к установке в жилых строениях. Воздействия на организм человек не ощутит, но оно есть. Еще, негативно на такое излучение реагируют домашние животные, что является подтверждением того, что эти излучения не привносят для организма ничего хорошего. Эти излучатели лучше всего использовать на открытых площадках или закрытых, типа паркинга.

Чтобы мониторить огромную зону устанавливают ультразвуковые датчики движения в больших количествах. Срабатывание их ориентировано на быстрое передвижение объекта. Если человек будет двигаться медленно, детектирование может попросту не сработать.

Отличным вариантом мониторинга является применение двух или более датчиков. Их комбинация минимизирует ложные срабатывания и повышают надежность. Естественно, за качественный продукт, обеспеченный комбинацией нескольких электроприборов, придется заплатить побольше.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
