Рекомендации по установке дождеприемников
Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода. Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.
Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».
Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.
Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.
Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.
Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.
Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты. Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм
Если это условие соблюдено, то система установлена правильно!
Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!
Бетонная подготовка для установки дождеприемника
Параметры бетонной обоймы для пластиковых дождеприемников
| Класс нагрузки | A15 | B125 | C250 |
| Ширина бетонной обоймы (С), мм | 80 | 100 | 100 |
| Толщина бетонной обоймы (H), мм | 100 | 100 | 150 |
| Класс бетона | B25 | B25 | B25 |
Дождеприемник и брусчатка
Установка пластикового дождеприемника в брусчатое покрытие с предполагаемыми механическими нагрузками класса A15-C250 (пример с дождеприемником 300х300 мм):
Дождеприемник и асфальтобетон
Вариант монтажа дождеприемника пластикового в асфальтобетонное покрытие с учетом возможных динамических нагрузок класса A15-C250 на точку водоотвода (пример с дождеприемником 300х300 мм):
Узел А
Применение герметика (ГОСТ 25945) слоем 5х20 мм между стенкой пластикового дождеприёмника и бетонной обоймы канала (бетон B25 F200 W6, ГОСТ 26633-91):
В какой последовательности укомплектовывать (собирать) дождеприемник, используя различные аксессуары — решетки, корзины для сбора мусора, перегородки-сифоны — нет никакой принципиальной разницы. На момент установки нужен только сам дождеприемник!
Технические характеристики дождеприемников ДК1
Эксплуатационные параметры чугунных круглых водоотводов зависят от вариантов изготовления и связанных с ними строительных и нагрузочных допусков. ДК1 более мощный, чем ДК2, тип исполнения круглых водоотводов, доступен в двух вариантах:
- изделие класса нагрузки С250 (модель GIDROLICA STREET/GARDEN) имеет диаметр 840 мм, строительную высоту 100 мм;
- изделия класса В150 диаметром 860 мм высотой 120 мм без запорного устройства.
Технические параметры ДК1:
- элементы разборного изделия изготавливаются из чугуна марки СЧ20;
- характеристики водоотводов соответствуют ГОСТу 3634-99.
Дренажный колодец Maxi DN300
Дождеприемный колодец Maxi ДК-30.38.44 – это универсальная, состоящая из трех частей, сборная конструкция усиленной серии Maxi DN300 из армированного бетона. Чаще всего, секционный бетонный дождеприемник используется как самостоятельная единица для локального сбора и фильтрации поступающий воды в области точечного водоотвода.
ХАРАКТЕРИСТИКИ
| Название в проекты | Дождеприемный колодец секционный Maxi ДК-30.38.44-Б-С бетонный, кл. D и E |
| Материал | Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон) |
| Класс нагрузки | D400 (до 40 тонн) и E600 (до 60 тонн) |
| Размеры (ДхШхВ), мм | 509х386х436 |
| Гидравлическое сечение | Ширина DN300 (300 мм) |
| Вес, кг | 95,5 и 98,5 |
| Артикул | 04772/1 и 04770/1 |
| Области применения | Промзоны высокой интенсивности, склады, порты, транспортные терминалы… |
| Особенности | В комплекте (верхняя часть): 1 лоток бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки-насадки, 4 винта (крепеж). Нижняя часть имеет бетонное основание (дно) толщиной 65 мм. |
| Примечание | Может использоваться в качестве пескоуловителя для бетонных лотков с сечением DN300 (300 мм). |
| Кол-во на паллете | 6 шт. (каждая часть) |
Предлагаем вашему вниманию новый элемент точечного дренажа из фибробетона – дождеприемный колодец, состоящий из трех составных частей и укомплектованный стальными оцинкованными насадками и решёткой из высокопрочного чугуна марки ВЧ-50 классом нагрузки Е600 согласно EN1433. Может быть использован также как дренажный колодец.
Колодцы предназначены для организации точечного водоотвода в местах с высокими динамическими нагрузками, а также в местах интенсивного движения тяжелого транспорта: грузовые терминалы, АЗС, складские комплексы, производственные площади, обочины дорог.
Преимущества дождеприемников ДБ
Дождеприемники чугунные обладают рядом достоинств, которые дают экономическую выгоду при их покупке, а именно:
- равнодушны к воздействию солей;
- морозоустойчивы;
- сопротивляются стиранию, что продлевает срок службы;
- решётки препятствуют попаданию мусора, что не даёт засоряться всей системе канализации, а также, исключает травмоопасные ситуации на дорогах;
- противодействуют негативным факторам окружающей среды;
- устойчивы к автомобильным активным химическим веществам;
- выдерживают большие нагрузки и давление, и др.
Дождеприемника ДБ1 размеры, практически, не отличается от габаритов дождеприемника ДМ1, а вот нагрузку второй экземпляр выдерживает в два раза больше, потому — то изделия этого типа применяют на магистралях, где преобладает грузовой транспорт.
| Технические характеристики | Дождеприемник ДБ1 | Дождеприемник ДМ1 |
|---|---|---|
| Габариты (мм) | 52 | 60 |
| Вес (кг) | 634х414х95 | 634х414х95 |
| Нагрузка (т) | 12.5 | 25 |
| Размеры проёма (мм) | 310х490 | 300х480 |
Так что отличительная особенность дождеприемников чугунных, типа ДБ1 — ДБ2, также, как и марки ДМ1 — ДМ2 выражается только в габаритах, а вот разная величина номинальной нагрузки изделия, обусловлена материалом изготовления, а именно, высокопрочного чугуна или серого чугуна, что и определяет область применения каждого вида.
В определённых ситуациях применяют ещё одну разновидность этих конструкций – дождеприемник круглый ДК, который тоже: изготовлен согласно ГОСТу 3634-99, из материала СЧ – 20, выдерживает нагрузку от 15 т до 25 т, при весе до 125 кг, и устанавливается на колодцах ливневых канализаций, которые присутствуют на автостоянках и промышленных территориях.

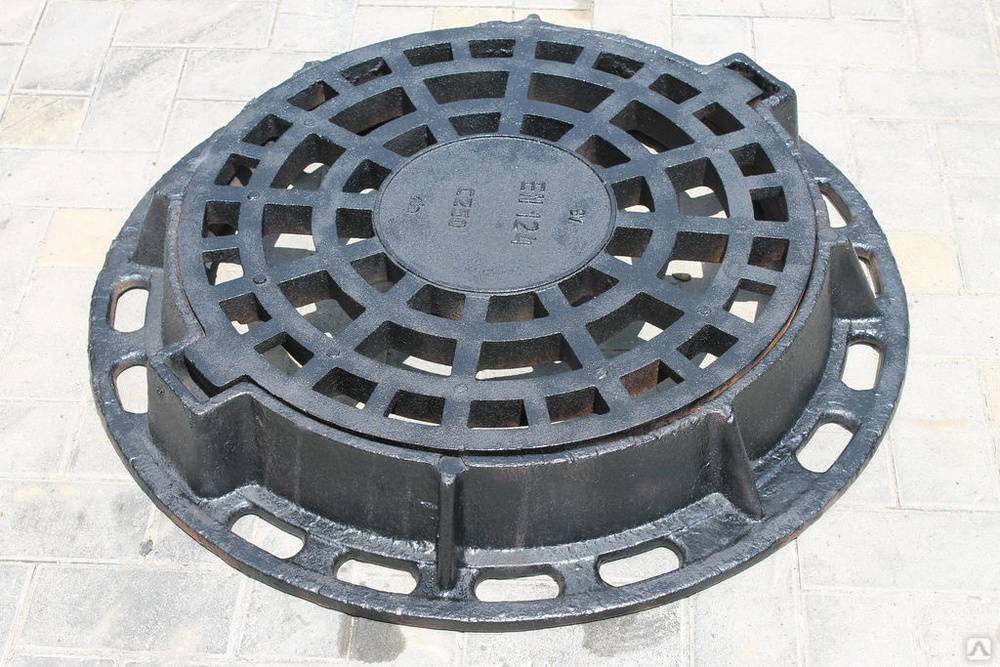

Отличительные особенности дождеприемника круглого чугунного
Дождеприемник ДК ГОСТ 26008 – 83 (ГОСТ 3634 – 99) имеет между собой отличия в размерах, массе и показаниях номинальной нагрузки, что показано в нижней таблице:
| Технические характеристики | Дождеприемник ДК В125 1-60 | Дождеприемник ДК2 В1501-60 |
|---|---|---|
| Габариты (мм) | 850х100 | 800х88 |
| Вес (кг) | 88 | 105 |
| Номинальная нагрузка (т) | 12,5 | 15 |
Вес указан в таблице для общей конструкции — корпуса вместе с решёткой. Причём, решётка дождеприемника чугунная, значительно тяжелее корпуса, например: общий вес 88 кг, из которого: корпус – 38 кг, а решётка – 50 кг.
Выполненный при строгом соблюдении нормативов ГОСТа 3634 — 99, дождеприемник ДК будет иметь гарантийный срок от момента эксплуатации – 3 года, а от даты отгрузки с территории изготовителя – 5 лет, но при этом, эти сборщики атмосферных осадков показывают, значительно, длительный срок эксплуатации.
Вся необходимая маркировка и ГОСТы должны быть указаны на самих изделиях, что будет соответствовать государственным стандартам качества.
Надо сказать, что ГОСТу 3634 – 99 соответствуют дождеприемники типа ДБ – дождеприемник большой и дождеприемники магистральные – ДМ. Модель типа ДМ, в основном, устанавливают для сбора сточных вод на автомагистралях с интенсивным движением транспорта, отсюда и соответствующее название «магистральный».
Монтаж дождеприемника ДК
Установка данных элементов канализационной системы не представляет трудностей, за исключением большого веса, и начинается с общей разметки всей канализации. Именно под дождеприемник ДК роется котлован, согласно размерам изделия.
Для удобного подключения дождеприемника ДК к общей системе отвода лишней влаги, размеры ямы должны быть немного больше самой конструкции для удобной установки.
Сам монтаж данного изделия делится на две части:
- корпус дождеприемника ДК устанавливается поверх сливного колодца, который по форме, естественно, должен быть круглым;
- по всей окружности фиксируется бетоном, декоративным камнем, асфальтом или другим покрытием, в зависимости от окружающей поверхности.
Корпус надо устанавливать таким образом, чтобы решётка легла потом на одном уровне с полотном магистрали. Этот пункт является очень важным, т. к. от него зависит беспрепятственный проезд транспорта и безопасное движение пешеходов, особенно при гололёде.
Решётка данного устройства должна плотно прилегать к корпусу. В противном случае, большая часть воды будет проскакивать мимо конструкции, что будет способствовать образованию, как мелких, так и более глубоких затоплений поверхности.
Надо отметить, что, чем круче уклон дороги или автомагистрали, тем больше сточных вод пройдёт мимо. Вообще для таких особенностей проезжей части желательно устанавливать изделия такого типа с двумя решётками.
Ну, и сам эстетический вид местности, согласитесь, будет нарушен при неправильной фиксации решётки, не считая попадания крупного мусора внутрь и засорения общей канализационной системы.
Заключение
Дождеприемники ДК являются неотъемлемой части многих ливневых систем, от парковок до индустриальных локаций, и обеспечивают точечный сбор лишней воды, а также, защищая всю ливнёвку от мусора и затора, что делает покупку этих изделий экономически выгодной, т. к. снижаются траты на прочистку канализации. Выбор очевиден своей пользой во всех пониманиях.
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДОЖДЕПРИЕМНИКИ ЧУГУННЫЕ ДЛЯ КОЛОДЦЕВ
Cast-iron storm-flow receivers for manholes.Technical requirements
Дата введения 1985-01-01
РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
М.Д.Басевич (руководитель темы); П.И.Круглякова; Н.А.Петров, канд. техн. наук; Л.Н.Львов; Б.В.Тамбовцев
ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
Зам. председателя Э.В.Сарнацкий
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 5 ноября 1983 г. № 301
Настоящий стандарт распространяется на чугунные горизонтальные дождеприемники для колодцев, состоящие из решетки и корпуса, предназначенные для приема поверхностных сточных вод с улиц, дворов и других территорий.
Технические требования
2.1. Дождеприемники должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Дождеприемники должны отливаться из серого чугуна марки не ниже СЧ 15 по ГОСТ 1412-79.
2.3. Допускаемые отклонения по массе и размерам дождеприемников должны соответствовать 3-му классу точности по ГОСТ 1855-55, за исключением допусков размеров, указанных на черт. 1-3.
2.4. Решетки дождеприемников должны плотно, без качаний прилегать к опорной поверхности корпуса. Допуск плоскостности поверхностей прилегания 3 мм. Зазор между корпусом и решеткой не должен превышать 3 мм на сторону.
2.5. Поверхности дождеприемников должны быть очищены от приливов и заусенцев. На поверхности решетки и корпуса не должно быть раковин диаметром более 10 мм и глубиной 3 мм, занимающих более 5% их поверхности, или 3 раковин на 1 кв.дм. Трещины не допускаются.
2.6. При испытании на механическую прочность решетки дождеприемников должны выдерживать усилие: для типа ДБ — 57 кН (5,7 тс), для типа ДК -150 кН (15 тс).
Преимущества и недостатки
Все чугунные дождеприемники по стандартам производятся из прочного чугуна СЧ-20. Метод изготовления — вибролитьё. Благодаря такому способу производства ДК обладают следующими преимуществами:
- высокая прочность и устойчивость к механическим воздействиям;
- антикоррозийные свойства и инертность к агрессивным средам;
- высокая пропускная способность (объем стоков/единица времени);
- экологичность и безопасность для окружающей среды;
- относительно выгодная цена.
Если говорить о недостатках изделия, то в первую очередь это его вес, требующий спецтехники при установке
Важно предусмотреть наличие специального антикоррозийного покрытия, в противном случае дождеприемник поржавеет. Во избежание кражи при монтаже чугунного ДК лучше предусмотреть запорный механизм
Монтаж ДК своими руками
Основная сложность установки дождеприемника заключается в его перемещении с места на место из-за внушительного веса. В остальном процесс монтажа относительно прост:
- Подготавливают котлован. Его глубина должна превышать высоту резервуара на 25-30 см. Запас отводится под устройство песчано-бетонной подушки. Ширина ямы должна превышать параметры корзины на 3-5 см.
- Дно котлована тщательно трамбуют и засыпают слоем влажного песка. Его тоже хорошо уплотняют. Толщина песчаной подушки составляет 5-15 см.
- Следующим слоем льют бетонный раствор, который будет работать основанием для резервуара. Толщина прослойки не менее 10 см. Следует подождать, пока бетонная подушка хорошенько схватится.
- На заливку устанавливают корзину дождеприемника и соединяют её со сливными желобами. Все стыки промазывают герметиком.
- Со стороны стенок заливают слой бетона, чтобы надежно зафиксировать ДК в грунте. В результате подземные воды не смогут со временем сместить дождеприемник.
- Установленный резервуар накрывают защитной решеткой.
Чтобы ливневая канализация, установленная своими руками, работала исправно, важно регулярно чистить корзину дождеприемника и его пескоуловители. При таком уходе удается предотвратить скопление тины, мусора в резервуаре
Чистить корзину нужно 1 раз в 2-4 месяца, летом и в сезоны дождей — чаще.
