Как правильно установить одноклавишный выключатель света

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Виды выключателей

Выключатель света – элемент электрической цепочки, назначение которого заключается в ее замыкании и размыкании, что влечет за собой соответственно включение и выключение осветительного прибора, включенного в цепь посредством данного выключателя.

По принципу действия выключатели делятся на механические и электронные.

За работу электронного выключателя отвечает микросхема управления освещением. Такие выключатели способны не просто зажигать и гасить свет в вашем доме, но и делать это плавно, по заданной программе, посредством пульта дистанционногоуправления. По способу исполнения электронные выключатели делятся на:

  • сенсорные – реагируют на прикосновенияи жесты;
  • диммерные – предназначенны для плавного включения и выключения освещения;
  • с датчиком движения – при обнаружении движения в помещении включает подсоединенный к нему осветительный прибор.

Принцип действия механического выключателя основывается на взаимодействии двух контактов – они замыкаются и размыкаются при включении и выключении осветительных приборов.

Клавишный с подсветкой

Механические выключатели, в свою очередь, могут быть следующих видов:

  • клавишные – замыкание и размыкание цепи происходит посредством нажатия клавишы;
  • тумблерные – цепь замыкается и размыкается переключением тумблера;
  • шнуровые – срабатывают при натяжении или отпускании шнурка (цепочки);
  • ползунковые – включают и выключают свет при передвижении ползунка из стороны в сторону;
  • кнопочные – функционируют посредством нажатия кнопочных механизмов.

Наиболее часто применимы в быту механические клавишные выключатели. Они просты в конструкции и при установке или демонтаже, удобны в использовании и недорого стоят. В зависимости от количества осветительных приборов или их групп, которыми необходимо управлять, такие выключатели могут иметь одну, две, три и более клавиш.

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой;
Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него;
В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

  • После того, как выбраны все необходимые элементы, крышка крепится к стене;
  • Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
  • Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
  • Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
  • Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

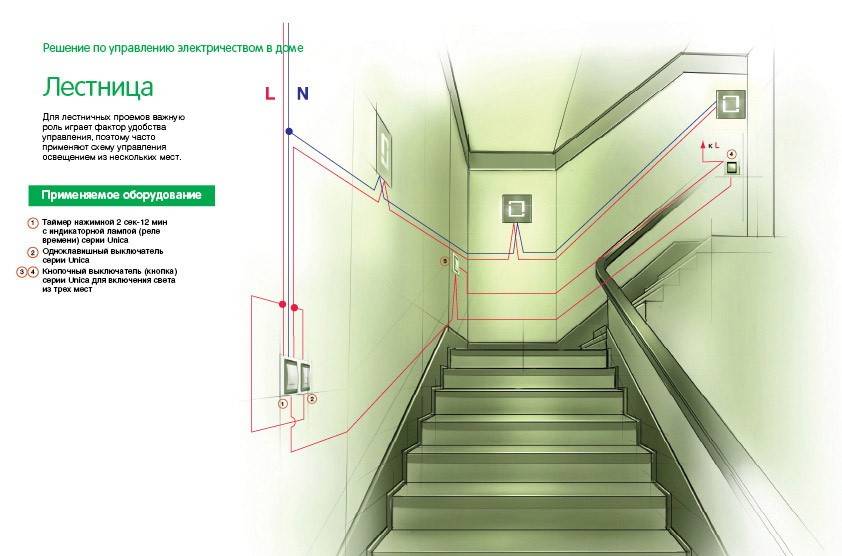

Схема подключения проходного выключателя

Для обеспечения переключения питания из двух мест, понадобится два одинарных проходных выключателя, распределительная коробка и трехжильный провод, поскольку для такого типа выключателя предусмотрен один контакт на входе и два на выходе.

Через распределительную коробку на потребитель заводится ноль, а фаза также через коробку заводится на вход первого выключателя. Оба выхода подсоединяются ко второму выключателю, также на выходы. Вход второго выключателя через распределительную коробку подсоединяется к потребителю.

При управлении двумя группами ламп или люстр, с любым количеством потребителей, нужны проходные выключатели на две клавиши. У них четыре выхода и два входа. Подключение его осуществляется аналогично одноклавишному, только увеличивается число проводов.

Для питания нескольких потребителей, ноль от источника питания через коробку заводится на каждый из них, а второй контакт, также через распределительную коробку, подводится от входа второго выключателя, а если групп две, то от одного из входов. На вторую группу питание подается так – ноль так же, как и на первую, а второй провод – от второго выключателя, второго входного контакта.

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется

Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно

 Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Такое соединение особенно хорошо использовать для алюминиевых проводов. Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить.

Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Диаметр проводов и номинал защитных устройств

Одна из самых распространенных ошибок – несоответствие диаметра провода потребляемой мощности. Рост мощности бытовых приборов и их сосредоточение в одном помещении требуют соответствующего увеличения сечения проводов. Проводка, проложенная ранее, обычно имеет сечение не более 2.5 мм2, что допускает подсоединение к ней бытовых приборов с потребляемым током более 16 А. Такой ток соответствует мощности 3500 Вт. Если учесть все электроприборы приборов на современной кухне то получается:

  • Электроплита;
  • Электрочайник;
  • Микроволновая печь;
  • Холодильник;
  • Тостер;
  • Посудомоечная машина;
  • Стиральная машина.

Список только примерный, но общая потребляемая мощность может достигать почти 10 кВт. Похожая ситуация наблюдается в ванной комнате с электрическим бойлером.

Чтобы не утруждаться в расчетах потребляемого тока, можно иметь при себе таблицу соответствия мощности и тока при нормальном напряжении:

Зависимость величины потребляемого тока от мощности электроприборов при напряжении питания 220 В
Мощность, ватт (BA)100300500700900100012001500180020002500300035004000450050006000
Потребляемый ток, А0,451,362,273,184,094,555,456,828,189,0911,3613,6415,9118,1820,4522,7327,27

Таким образом, для помещений с высокой ожидаемой нагрузкой, проводка должна выполняться отдельным проводником с сечением не менее 1 мм2 на каждые 4-5 А потребляемого тока.

Отдельные участки проводки в доме требуется подключать через отдельные автоматы защиты, ток срабатывания которых должен соответствовать подключенной нагрузке. Нельзя ставить автомат с током срабатывания току всей подключенной нагрузки. Обычно все электроприборы одновременно не включаются. Здесь нужно все максимально предусмотреть и учитывать только самые вероятные комбинации включения нагрузки. Ток автомата должен выбираться из ряда стандартных значений:

1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100 А.

Если похожего в ряду нет, то берется ближайший больший по значению. Если используются плавкие предохранители старого типа (пробки), то для увеличения допустимого тока нельзя вместо штатных предохранителей использовать «жучки» из толстой проволоки. Толщина и материал плавких вставок в таких предохранителях строго нормированы в зависимости от тока и в домашних условиях выбрать подходящую замену нельзя.

Особенности конструкции встраиваемых выключателей

Собственно механизм выключателя не отличается в моделях для скрытого и открытого монтажа. В любом случае это будет двухпозиционный ключ или переключатель с кулачковым механизмом или подпружиненный нормально разомкнутый контакт. Однако, в отличие от накладных моделей, внутренние выключатели и розетки (именно такой тип, скорее всего, придется купить при ремонте квартиры) не имеют собственного корпуса. Такая особенность порождает ряд конструктивных отличий встраиваемых механизмов.

Так, встраиваемые механизмы требуют устройства технических углублений в стене с последующей установкой специальных монтажных коробок, которые и выступают в роли их корпуса. Сам выключатель (или любой другой механизм для внутреннего монтажа) крепится к специальному суппорту. Суппорт — это фигурная стальная пластина, которая крепится к монтажной коробке. Она же фиксирует механизм и выступает в роли крепления для декоративных элементов. Именно из-за этой особенности декоративный потенциал внутренних выключателей гораздо выше, чем в случае с накладными моделями, и это при приблизительно одинаковой цене.

Совершенно по-иному дела обстоят с защищенностью встраиваемых выключателей. Благодаря конструктивным особенностям накладные модели обладают большей степенью защищенности. С другой стороны, в подавляющем большинстве случаев применения встраиваемой электрофурнитуры высокая степень защищенности не нужна. А если дополнительная защита все же необходима, то можно вдобавок к внутреннему выключателю купить специальные уплотнительные подкладки под декоративные рамки и суппорты.

Устройство и подключение проходных выключателей

Механизм таких изделий немного отличается от обычного. При нажатии на клавишу происходит переключение с одного контакта на второй. В таком положении пластина фиксируется. Следующее нажатие вновь переключит контакт. Сложность заключается в том, что для монтажа потребуется дополнительный проводник. Его располагают между проходными переключателями. Каким образом выполнить подобную работу, станет намного понятнее, если взглянуть на схему коммутации.

Если детально разобраться с монтажом такого разъединителя, понять, как устроен двойной проходной выключатель, будет проще. Схема его подключения идентична с той лишь разницей, что в случае использования парного механизма, питание с клавиш будет подаваться на разные осветительные приборы. Тем уважаемым читателям, которые хотят более подробно понять суть установки таких переключателей, предлагается посмотреть достаточно информативный видеоролик по этой теме.

Популярные производители


Коммутатор света Легранд От производителя выключателей, как и других товаров, зависит множество параметров: качество исполнения, срок службы, внешний вид, состояние элементов, другие характеристики. Компании, которые работают давно и постоянно поддерживают уровень покупательского интереса, с большей ответственностью относятся к производству изделий.

Французская фирма Legrand входит в пятерку крупных производителей электрики в Европе. Направление работы – разработки и улучшения. В некоторых странах продается под другими названиями – Контактор, BTicino, Sarlam, другие. Список моделей отличается разнообразием, при этом каждое изделие проходит несколько стадий проверки, что гарантирует качество, надежность

Отличительная особенность каждого товара марки – корпус из самозатухающего пластика (важно для высоковольтных сетей)


Выключатель света АВВ

Шведская компания АВВ является одним из мировых лидеров по производству электротехнических элементов в мире. Преимущественное направление – модульные изделия, из которых можно собирать комплекты в произвольном порядке. Корпуса изготавливаются из ударопрочных, УФ-устойчивых материалов.

Среди российских производителей отдельное место занимает фабрика «Кунцево-Электро». Компания работает больше 30 лет. Дизайн изделий лаконичный. Выключатели и розетки бренда отличаются большим сроком службы, малой стоимостью.

Классические одно-, двухклавишные выключатели – только один из вариантов устройства. Современные коммутаторы сочетают несколько функций, отличаются нестандартными решениями, дизайном. Пользователи отдают предпочтение новым разработкам, которые могут повысить комфорт использования, решить некоторые вопросы. Чтобы подобрать нужный вариант, учитывают параметры сети, помещения, затем личные предпочтения.

Общие правила установки

Главные правила установки – как выключателей, так и розеток – основываются на принципах практичности и удобстве. Для этого специалисты разработали определенные рекомендации – ПУЭ (правила устройства электроустановок).

ЧИТАТЬ ТАКЖЕ: Преимущества и недостатки разных напольных покрытий для квартир

Согласно ПУЭ розетки устанавливаются с учетом таких нюансов:

  1. Функциональность.
  2. Соблюдение норм электробезопасности.
  3. Доступность места размещения.
  4. Эстетичность.

Так, запрещены установки электрооборудования в ванной комнате из-за повышенной влажности, что может привести к созданию ситуации, угрожающей жизни человека.

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Крепление корпуса

Чтобы правильно установить накладной выключатель, нужно сначала закрепить его на стене. Для этого берем корпус и прикладываем его к месту закрепления. Берем уровень и выставляем деталь строго горизонтально. Убедившись, что корпус располагается точно по уровню, берем карандаш, вставляем его поочередно в крепежные отверстия корпуса и делаем наметки. Получившуюся разметку используем для подготовки стены к монтажу.

Собственно, способ закрепления корпуса выключателя на стене зависит от того, из какого материала она сделана. Мы рассмотрим самый сложный вариант – бетон. Перфоратором или дрелью выполняем отверстия строго в намеченных точках. Выбираем диаметр сверла так, чтобы он соответствовал размерам дюбеля. Так же определяем и глубину будущих отверстий. После того, как они будут готовы, забиваем дюбели.

Прикладываем корпус выключателя на место и фиксируем его при помощи дюбель-гвоздей. Выполняем работу аккуратно, чтобы не повредить пластмассовую деталь. Корпус должен быть хорошо закреплен на основании, чтобы не было слабины и подвижности. Берем уровень и еще раз контролируем положение детали. Если выявлен перекос – исправляем его, убирая корпус и выполняя новое отверстие.

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

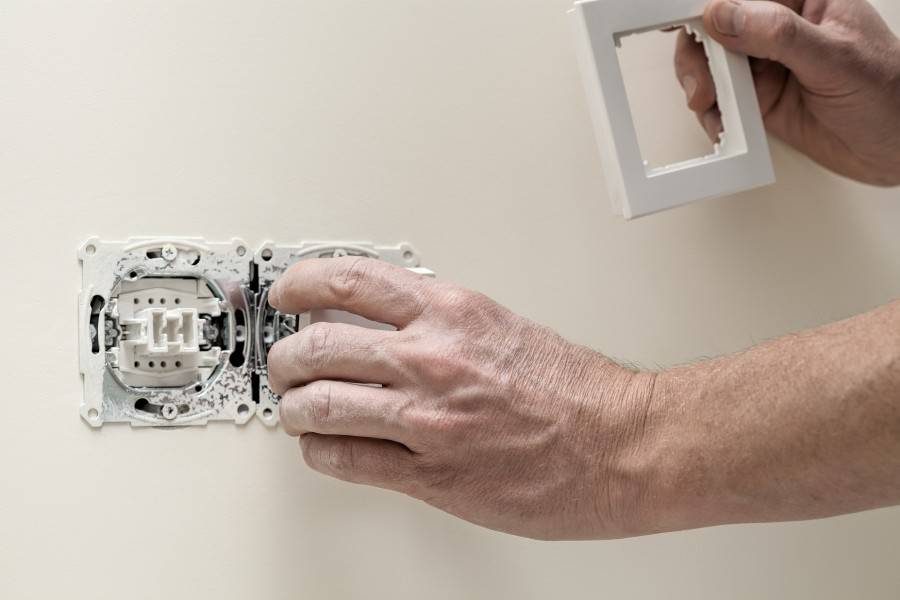

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением  230÷250 В и токами до 10 Ампер. Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения. Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

  • На выключателе нужно прерывать фазную цепь электропитания;
  • Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Как подключить бра с выключателем шнурком, цепочкой — 3 простые схемы.

Расположение розеток, выключателей и светильников в квартире всегда планируется еще на стадии ремонта.

Вы заранее в проекте намечаете наиболее оптимальные места установки, штробите стены и получаете готовый результат, который остается с вами практически до конца жизни.

А что делать, если ремонт уже закончен, а вы забыли просверлить подрозетник под отдельный одноклавишник для настенного бра?

Здесь к нам на помощь приходят светильники с внутренним выключателем на шнурке или навесной цепочке.

Также такую цепочку-переключатель можно купить отдельно и самостоятельно установить на готовое изделие. При этом собрать схему можно тремя разными способами:

Если же при ремонте вы ничего не забыли, и вам нужно подключить бра через распредкоробку и настенный выключатель, то такая схема ничем не отличается от схемы питания светильника на потолке.

Читайте об этом в отдельной статье.

Мы же подробнее рассмотрим три вышеприведенные схемы со встроенными микровыключателями.

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

После крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6 штук:

Как их соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы дергаете за цепочку, разрывается только один проводник. И это должна быть именно фаза.

В противном случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет присутствовать потенциал, и вы попадете под напряжение.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

Переходим к сборке схемы. Схема подключения здесь следующая:

Ноль из стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в принципе и все. Как видите, ничего сложного.

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

Разновидности

Несмотря на всю элементарность, рассматриваемый выключатель света на одну клавишу имеет несколько разновидностей в зависимости от конструктивного исполнения.

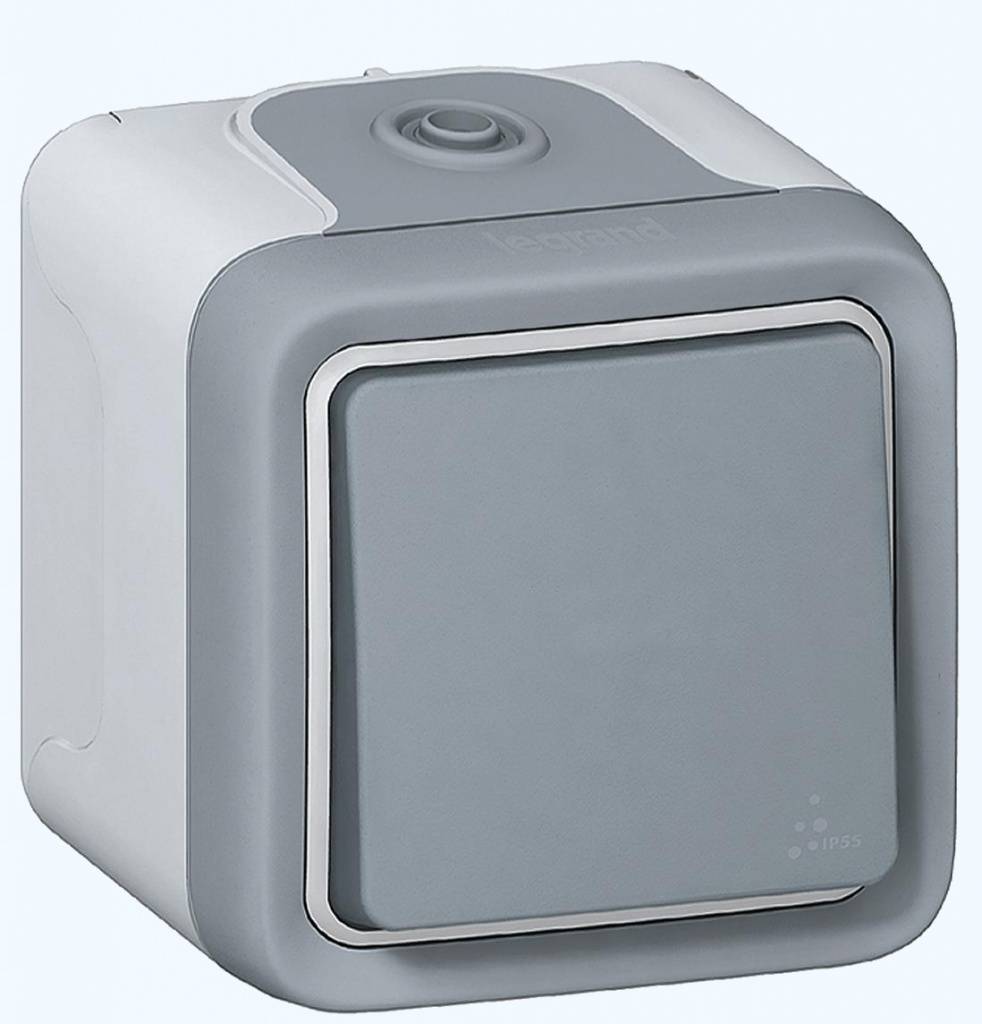

  1. Наружной установки. Подключение такого выключателя света с одной клавишей выполняют в случае, когда электрическая проводка выполняется по стенам (в гибких гофрированных, пластиковых либо металлических трубах; в специальных коробах; пластиковых кабельных каналах либо в открытом исполнении). Такой вид проводки чаще всего используют там, где невозможно скрыть её в стене. Например, для подключения лампочки в дачном деревянном домике, в сараях, гаражах и других хозяйственных постройках. Открытая проводка и выключатель наружного исполнения выглядят менее эстетично, но их главным достоинством является предельная простота монтажа и установки.
  2. Внутренней установки. Такие аппараты ставят, когда схема подключения одноклавишного выключателя подразумевает использование скрытой проводки (под штукатуркой либо внутри каркасных стен). В этом случае для того, чтобы установить выключатель света, в стене предварительно монтируют подрозетник (они бывают специальными для гипсокартонных и бетонных стен). Все эти работы чреваты большим количеством грязи и пыли, поэтому монтаж скрытой проводки и установку внутренних выключателей, как правило, совмещают с общим ремонтом помещения.

Возьмите на заметку! При необходимости выключатель наружной установки можно использовать в качестве временного варианта, чтобы не затеваться с масштабным ремонтом электропроводки и избежать лишних финансовых затрат.

Если устанавливать светильник вам необходимо в помещении, где высокая степень влажности и не исключена вероятность попадания воды, то нет лучшего варианта, как подключить лампочку освещения через влагозащищённый выключатель. Чаще всего такой вариант применяется для бассейнов, бань, саун, автомоек. Герметичный корпус аппарата в сочетании с качественными уплотнениями защитит также и от пыли. Поэтому через влагозащищённые выключатели могут смело подключаться приборы освещения в мастерских и на строительных площадках с высоким содержанием пыли и грязи.

Что ещё хотелось бы отметить, так это внешнее разнообразие выключателей на современном рынке электротоваров. Можно подобрать классический или какой-то интересный необычный дизайн, абсолютно любой цвет. Поэтому перед тем, как подключить в комнате выключатель, хорошенько обдумайте будущий внешний вид помещения, чтобы даже такая мелочь, как коммутационный аппарат, гармонировала с общим интерьером.
