Изготовление фундамента под беседку из кирпича и блоков

Как правильно сделать расчеты?

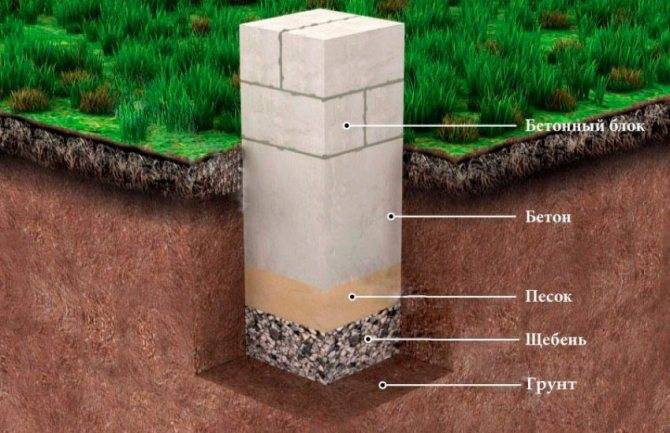

Приступая к расчету столбчатой опоры из блоков 20х20х40 нужно знать, сколько столбов потребуется и какого размера они будут. Эти параметры зависят от нагрузки, которая планируется в будущем на фундамент.

Факторы, определяющие нагрузку:

  • вес сооружения вместе с мебелью, оборудованием и людьми;
  • погодные условия (ветер, количество осадков).

После определения с числом столбов требуется их правильно разместить на участке. При этом следует учесть, что:

  • столбы обязательно должны располагаться в углах постройки;
  • в местах, где стены примыкают друг к другу;
  • если стены длинные, то столбы ставятся максимум в двух метрах друг от друга по всему периметру каждой стены (если запланирован монолитный ростверк, то между столбами может быть расстояние 3 м).

Расчет веса будущей постройки производится с учетом данных, приведенных в таблице:

Снеговая нагрузка равна нулю, если угол скатов крыши превышает 60 градусов.

Суммарная площадь оснований столбов считается по формуле: S = 1,3×P/Rо, где:

  • Р — масса дома с фундаментом, кг;
  • Rо — сопротивление (несущая способность) грунта, кг/см2;
  • 1,3 — специальный коэффициент, показывающий запас надежности постройки.

Значение Rо определяется по таблице:

От чего зависит выбор основания

Планируя строительство подсобных построек, нужно помнить правила, регламентирующие их размещение на участке. Одновременно следует учитывать высоту места, где будет стоять сарай, глубину подземных вод и вид почвы, на которой предполагается строить фундамент.

Сарай на винтовых сваях

Вид и свойства грунта

Природные грунты подразделяют на три класса, которые включают в себя множество групп и подгрупп. При строительстве небольших лёгких зданий, каким считается сарай, достаточно знать свойства часто встречающихся типов:

  • скальные;
  • глинистые;
  • песчаные.

Также встречаются на частных земельных участках заболоченные грунты, насыщенные водой до такого состояния, что их несущая способность становится низкой.

Для строительства сараев, беседок нужно лишь иметь представление о наиболее общих свойствах перечисленных типов грунтов. Знание их поможет выбрать наиболее подходящую конструкцию фундамента для сарая, провести её расчёт или, при невозможности использования основания, отказаться от строительства.

Сарай на участке

Скальные грунты очень твёрдые. Они обладают высокой несущей способностью, выдерживают практически любое здание без риска неравномерной осадки фундамента. Это идеальное основание для строительства, если не брать в расчёт сложность разработки.

Глинистые грунты содержат в составе некоторое количество глины. Это делает их пластичными и связными. К глинистым грунтам относят глины, суглинки, супеси. В сухом состоянии они обладают высокой несущей способностью. Глинистые грунты во влажном состоянии подвержены текучести и морозному пучению. При наличии условий для перехода в текучую фазу, такие условия учитывают, например, путём увеличения подошвы фундамента. В случае если грунты подвергаются замораживанию, проводят заглубление фундамента ниже отметки промерзания либо мероприятия по частичной замене грунта.

Песчаные основания представляют собой пески различной фракции, образованные в процессе намывания или при разрушении скальных грунтов. Пески могут быть рыхлыми, но после достижения критического состояния при сжатии, обладают высокой несущей способностью. Она сохраняется и при увлажнении или замораживании грунта. Все песчаные грунты должны быть перед использованием уплотнены и утрамбованы.

Назначение постройки и материал стен

В зависимости от назначения постройки, её изготавливают из различных материалов. От этого зависят прочность, теплопроводность, огнестойкость конструкций.

Сарай на фундаменте из досок

Часто для временных сооружений используют пиломатериалы — доску, брус или листовые материалы — фанеру, ориентированно-стружечную плиту (OSB). В большинстве случаев сараи представляют собой каркас из бруса, обшитый с одной или двух сторон обрезными досками или листами. Внутри каркаса монтируют утеплитель. Реже можно увидеть рубленые деревянные сараи из бруса или бревна. Обычно деревянные постройки используют для хранения имущества, которое не боится перепадов температур и воздействия влажности.

Более прочные сараи строят из пеноблоков. Такие здания годятся для хранения овощей в зимний период, содержания домашних животных и птиц. Пеноблоки обладают неплохими теплоизолирующими свойствами, и небольшого маломощного источника тепла в зимнее время достаточно, чтобы внутри поддерживалась положительная температура. Такие постройки, как правило, накрывают деревянными двускатными крышами.

Мелкозаглублённый фундамент

На более сложный грунт, подверженный пучению, можно устанавливать Мелкозаглублённый фундамент. Он подходит даже для скальных или песчаных площадок. Его делают из асбестовых, пластиков или металлических труб. Материал значительной роли не играет, потому что основная нагрузка будет приходиться на железобетонный столб.

Диаметр труб нужно подбирать с учётом нагрузок. Для небольших беседок и террас можно использовать трубы с сечением в 100 мм, а для более тяжёлых построек лучше брать диаметр 250-300 мм.

Схема мелкозаглублённого фундаментаИсточник atlantmasters.ru

Изготовление мелкозаглублённого фундамента более сложное:

  1. Подготовительные работы, разметка. Снятие верхнего слоя почвы и её выравнивание.
  2. Бурение отверстий.
  3. Создание песчаной подушки.
  4. Гидроизоляция.
  5. Установка труб в вырытые котлованы.
  6. Армирование: рифлёная арматура устанавливается вертикально и связывается между собой небольшими прутьями.
  7. Заливка бетона. Схема того, как залить столбы под фундамент своими руками: сначала бетон заливают наполовину. Трубу поднимают на 30-40 см. вверх, создавая подошву, которая будет противостоять пучению. Затем труба бетонируется до конца.

Такая технология обеспечивает большую прочность, хотя сложнее и дороже в установке.

Назначение и виды фундамента под печь из кирпича

Существует множество вариантов конструкции печей барбекю. Требования безопасности, призванные исключить возникновение пожара, предписывают размещать печь не ближе, чем за 10 метров от деревянных построек, вне зависимости от того, свои они или соседские. Некоторые ограничиваются постройкой небольшой печи, другим представляется правильным сооружение небольшого комплекса под навесом или беседки. В любом случае потребуется предварительная закладка фундамента — несущего основания.

Фото 1. Плитный фундамент в разрезе. Он отличается большим расходом бетона и арматуры.

Размер будущего строения имеет важное значение, поскольку он определяет несущую способность фундамента. От размеров также зависит и тип основания. Могут быть применены следующие варианты:

Могут быть применены следующие варианты:

  • Плитный (монолитный) фундамент. Представляет собой сплошную плиту из железобетона, залитую на подготовленной подушке из ПГС и речного песка. Требует значительного объема земляных работ.
  • Свайный. Используется на сложных почвах с высоким уровнем грунтовых вод. Имеется несколько вариантов свайного фундамента, от самого простого столбчатого до буронабивного. Существуют также винтовые сваи, которые могут быть использованы практически повсеместно. Размеры земляных работ колеблются от среднего до практически нулевого уровня.
  • Ленточный. Самый распространенный тип основания, применяется для большинства построек. Для печи барбекю удобен тем, что может быть усилен под самой печью без лишних затрат материала как это происходит с плитными основаниями. Земляные работы соответствуют величине траншеи.

Важно! Из всех вариантов наиболее доступным представляется фундамент на винтовых сваях. Не требует предварительной обработки почвы, может быть использован даже на неровном участке, сваи завинчиваются вручную, что предполагает самостоятельное выполнение работ

Критерии выбора фундамента для беседки

Фундамент — основополагающая часть любого, даже самого маленького строения. Всякий фундамент плох и не выполняет своих функций, если он построен неправильно.

Видов фундамента, в сущности, совсем немного. Они все имеют определённую заглубленность; лежат на подушке из дренирующего щебня, гальки, песка. Между собственно фундаментом и строением, на нём возведённым, всегда имеется гидроизоляция. В качестве исключений можно отметить свайные фундаменты, которые обходятся без подушки (хотя иногда на подушке лежит заглублённый ростверк свайного фундамента), и незаглубленные, просто лежащие на подушке, фундаменты, применяемые для самых лёгких строений.

Виды фундаментов

По глубине расположения все фундаментные основания подразделяются на заглублённые, малозаглубленные и незаглубленные.

По инженерной конструкции они подразделяются на четыре основных типа: плитные, ленточные, свайные и столбчатые.

Плитный

Применяется в случаях плывуна, близкого залегания вод, проседающего грунта. Преимущества: основательность, надёжность; в нашем случае тонкий монолитный фундамент может быть намного удобней ленточного, так как сразу создаётся площадка — пол беседки. Недостатки: требует больших трудозатрат и большего количества материалов, чем остальные виды, соответственно, дороже стоит.

Тяжёлый плитный фундамент, представленный на схеме, конечно же, избыточен для беседки

Ленточный

Обычно ленточный фундамент — самый популярный вариант, но не для беседок. Преимущества: основательность, надёжность. Недостатки: совершенно избыточен для беседки. Хотя если она очень тяжела, то ленточный фундамент предпочтительней монолитного — он дешевле и лучше справляется с деформациями почвы.

Ленточный монолитный фундамент — не самое лучшее решение для беседки

Свайный

Это сильно углублённые в почву и хорошо в ней закреплённые опоры небольшого сечения — асбоцементные или металлические трубы. Редко, но всё же иногда такой фундамент делается из деревянного бруса, но необходима его специальная подготовка. В отдельных случаях применяются заводские металлические винтовые сваи, что повышает надёжность конструкции и сцепление с почвой. Преимущества: идеален при ненадёжной почве, при строительстве на склоне; свайный фундамент из асбоцементных труб не требует больших финансовых вложений. Недостатки: требует трудозатрат и большой аккуратности при укреплении свай и часто излишен в случае строительства беседки.

Свайный фундамент с винтовыми сваями и бетонным ростверком используется на склонах

Столбчатый

Самый лёгкий в исполнении и чаще всего применяющийся для беседок фундамент. Бывает заглубленный, малозаглубленный и незаглубленный. Для беседок применяются два последних типа. Блоки ставятся на щебёночную или гравийную подушку либо прямо на расчищенную площадку, либо в шурфы. Преимущества: предельная лёгкость исполнения, очень дёшев, годится для любых грунтов. Недостатков нет.

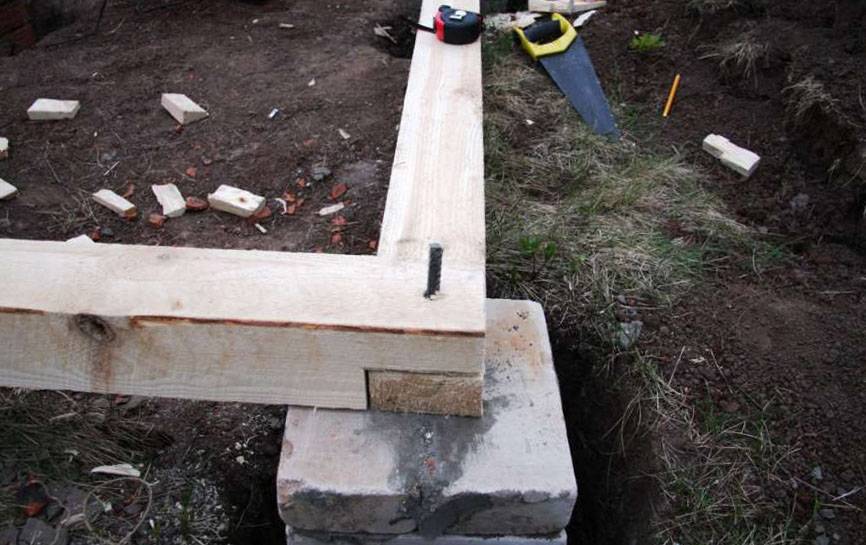

Столбчатый фундамент из блоков с деревянным ростверком — оптимальное решение для беседки

Видео: строительство плитного фундамента под беседку

https://youtube.com/watch?v=qdaSQXiPcZg

Поскольку ваш главный дом уже построен, у вас уже есть на руках сделанное перед его проектированием заключение профессионалов о ваших грунтах. Больше того, вы уже знаете, как ведут себя ваши постройки: каковы оседание, сдвиги почвы, заводнение. Выбор разновидности фундамента для беседки или веранды будет опираться на заключение профессионалов и уже имеющийся ваш личный опыт. Конечно, вы должны учитывать показатели обследования участка. Но в случае с беседкой всё намного проще: требования не столь жёсткие; заглубление либо незначительное, либо отсутствует; ростверк самый простой.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

  • Ленточный – классический вариант.
  • Свайный – для сложных рельефов и грунтов.
  • Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

  • возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
  • эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
  • обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

  • сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
  • здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

  • пучинистых грунтах;
  • в заболоченных местностях;
  • при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным. Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

  • устойчивость и отсутствие деформаций;
  • повышенная прочность за счет монолитности и прочности арматуры;
  • устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
  • возможность строительства на подвижных грунтах;
  • отличная гидроизоляция.

Установка

Как залить фундамент? Рассмотрим этот процесс на примере самого оптимального ленточного основания. Поняв его, вам не составит труда разобраться и в других видах.

Инструкция по проведению работ выглядит следующим образом:

  1. Очищаем выбранный участок от мусора.
  2. Наносим разметку согласно выбранному проекту.

Для этого:

  • Устанавливаем колышки на месте одного из углов будущей постройки.
  • К ним привязываем шнуры и проводим их под прямым углом в две стороны на расстояние предполагаемых стен плюс десять сантиметров.
  • Таким способом отмечаем внешнюю и внутреннюю лини всех четырёх стен.

Разметка стен

  1. Копаем по намеченному пути окружную траншею глубиной 50 см и толщиной соответствующей ширине стен плюс 10 см.
  2. На дно засыпаем гравий глубиной 20 см. Тщательно трамбуем.
  3. Стелем гидроизоляционный слой поверх щебня из полиэтиленовой плёнки толщиной три миллиметра.
  4. Устанавливаем на дно вертикальные прутья арматуры. К ним крепим горизонтальные.

Армирование для повышения прочности

  1. К стенам траншеи крепим опалубку в виде щитов из досок так, чтобы верхний край возвышался над зоной промерзания на 15 см.

Пример установки опалубки

  1. Делаем раствор. Для этого берём цемент, гравий и песок в соотношении 1:2,5:5, добавляем воду и тщательно замешиваем с использованием строительного миксера.
  2. Заливаем, закрываем и поливаем водой 28 дней до полного застывания.

Основание под мангал

Беседка с мангалом

Конструкция, сделанная своими руками с мангалом, требует некоторые дополнения в создании основания. Особенно, если вы выкладываете основательное барбекю в беседку из кирпича, то в целях пожарной безопасности оно должно иметь надёжную опору.

Глубина такого фундамента должна быть полметра, а ширина и длина превышать габариты самого мангала на десять сантиметров. Во всём остальном процесс повторяет заливку общего основания.

Опалубка и армирование под бетонное основание мангала

Монтаж буронабивных

Фундамент беседки можно изготовить не только на винтовых, но и на буронабивных сваях. Такие опоры устанавливаются по принципиально другой технологии.

Далее в них помещают арматурный каркас. В верхних частях скважин устанавливают небольшие отрезки асбестоцементных труб, диаметр которых соответствует диаметру скважин. Нижние концы труб не обязательно должны доставать до дна скважин.

На следующем этапе проводится заливка бетонной смеси. После затвердевания раствора буронабивные сваи обретают необходимую прочность и несущую способность.

Глубина заложения буронабивных свай определяется индивидуально для каждого проекта. Рекомендуется, чтобы нижние части фундаментных конструкций располагались не выше уровня промерзания почвы. Шаг установки таких опор должен составлять не менее 1 м. Для беседок небольших и средних размеров оптимальным значением будет 1,5-3 м.

Материалы для основания


Материал для фундамента выбирают в зависимости от масштабности постройки

Бетон используется для тяжелых зданий, например, строений со сплошными кирпичными, каменными, шлакобетонными стенами. Материал прочный, не трескается на морозе и хорошо выдерживает нагрузку. Щебеночная подсыпка с трамбовкой служит основанием легким, ажурным беседкам с навесом из поликарбоната, брезента, парусины.

Основание формируется из отдельных железобетонных блоков, которые связываются между собой сваркой закладных деталей. Столбы и стаканы выполняются из кирпича или дерева с пропиткой от гниения. Древесина используется для фундаментных балок. Металлические прогоны редко применяются из-за высокой стоимости. Арматура устанавливается в монолитные конструкции для повышения прочности на изгиб.

Сооружение ленточного основания

Ленточный фундамент особенно хорош для беседок тем, что его устройство позволяет возводить постройку любой конструкции, формы и типа. Более того, он способен выдерживать большие нагрузки и служить долгое время. Малозаглубленный фундамент можно устраивать для кирпичных, деревянных и каркасных беседок с большой массой. Благодаря своему устройству, вся нагрузка равномерно распределяется по всей поверхности. Если внутри планируется поставить печь для мангала или барбекю, отдельно под ними можно сделать бетонную подушку.

Структура

В качестве ленты может служить бетонная смесь, кирпичи или блоки. Чтобы сделать такое основание, вам потребуются:

  • веревка и колышки для разметки;
  • лопата для рытья траншеи;
  • лом для каменистого грунта;
  • строительный уровень и отвес;
  • песок и гравий;
  • доски или фанера для опалубки;
  • раствор бетона, кирпичи или блоки, в зависимости от выбора;
  • если лента будет выполнена из блоков или кирпичей, то сделайте кладочный раствор;
  • рубероид, чтобы обеспечить гидроизоляцию;
  • прутья арматуры Ø12 или 14 мм;
  • мастерок;
  • облицовочный материал;
  • рулетка;
  • молоток.

Арматурный каркас

Снова разделим все работы поэтапно:

Как всегда, участок необходимо очистить, выполнить разметку исходя из проекта. Колья нужно забить по углам постройки, соблюдая размеры беседки. Они соединяются при помощи шнура, который служит для ориентировки. Все нужно измерять рулеткой, стороны и диагонали, и если все сошлось, отступите по 200–400 мм со всех сторон и сделайте точно такую же разметку.
Теперь выкопайте траншею по всему периметру, ориентируясь на разметку. Все работы делайте лопатой, проверяя вертикальность стен отвесом. Дно траншеи тоже должно быть ровным. Глубина траншеи зависит от массы, грунта и залегания вод и может колебаться от 600 мм до 1500 мм.
На дно засыпьте песчаную подушку 100–150 мм и утрамбуйте ее. Затем снова 50–100 мм гравия, который тоже трамбуется.
Дальше работа зависит от материала опоры. Если вы будете заливать все бетоном, то над ямой по всему периметру нужно сделать опалубку, высота которой 300–400 мм. Ее можно сбивать из досок или использовать фанеру. Внутрь помещается каркас из арматуры и все заливается бетоном

Его нужно утрамбовать, осторожно постукивая киянкой по опалубке и штыкуя бетон. Поверхность выравнивается и ожидает своего часа

Как обычно, бетон будет сохнуть месяц. На этот период его нужно укрыть полиэтиленовой пленкой.
Если лента фундамента будет выполнена из блоков или кирпичей, то опалубку делать не нужно. В таком случае замешайте кладочный раствор, дополнительно армируя ряды.
Когда все готово, нужно покрыть сооружение гидроизоляционным материалом. Идеальным вариантов в таком случае будет рубероид, который стелиться в 2–3 слоя.

Теперь на готовый фундамент вы можете устанавливать свою беседку. После окончательных работ по ее возведению, внешнюю поверхность цоколя можно облицевать. Декоративное покрытие выбирается исходя от материала, который использовался при строительстве. Это может быть как декоративная плитка, так и деревянные планки, тогда беседка обретет совсем иной вид и будет смотреться весьма благородно.

Возможные ошибки и советы по возведению

При формировании фундамента допускается ряд ошибок, которые ухудшают качество ленточной основы. Для устранения возможных проблем требуется следовать нескольким правилам:

  1. Даже при небольшой массе забора глубина залегания не должна быть меньше 50 см, так как малозаглубленная лента будет подвержена воздействию почвы при вспучивании.
  2. При наличии склонов или канав, а также других отрицательных факторов устанавливают мощное основание, которое будет обладать устойчивостью.
  3. Не стоит экономить на качестве материалов, в частности это относится к бетону, так как это снизит прочность ленты.
  4. На металлические трубчатые столбы устанавливают крышки, которые устраняют возможность попадания влаги внутрь.
  5. Подушка требует обязательной утрамбовки.
  6. Столбы вяжутся с металлическим каркасом до заливки.
  7. Обязательно проводится гидроизоляция, в том числе при установке столбов.

Автомобильные покрышки – эффективный материал или выдумка?

Покрышки обладают целым рядом преимуществ и всего одним недостатком – они токсичны. Правда, вредные вещества выделяются из резины только при воздействии высоких температур, что не актуально для фундаментов даже летом. Зато достоинства неоспоримы:

  1. Вспучивание не влияет на стабильность несущих конструкций, поскольку для резины, как весьма пластичного материала, колебания объема грунта в зимний период слишком незначительны.
  2. Сейсмическая ситуация в некоторых регионах делает фундамент из покрышек незаменимым.
  3. Влагостойкость резины делает подобный фундамент крайне долговечным.
  4. Стоимость покрышек тяготеет к нулю.

Как сделать?

Покрышечный фундамент может быть устроен двумя способами:

1. Монолитная плита (комбинированный тип). Вся площадь будущего строения представляет собой монолит. Для его создания вынимают грунт на глубину двух (по высоте) покрышек. Пустоты заполняют не дающим существенную усадку материалом (щебень, битый кирпич, керамзит, отсев). Нельзя использовать засыпки, дающие сильную усадку (песок, глина, земля). Поверхность площадки накрывается гидроизолирующим материалом (рубероид) и заливается бетоном с армированием.

Фундамент из покрышек. Дешевый и эффективный материал.

2. Угловой. Из покрышек создают опоры по углам сооружения и в местах сопряжения стен. Для этого выбирают грунт на необходимую глубину, укладывают слой щебня, на который кладут покрышки одна на другую. Внутреннее пространство заливают бетоном.

Для тяжелых сооружений предпочтительнее покрышки от грузовиков, для легких и средних могут подойти и шины меньшего диаметра.

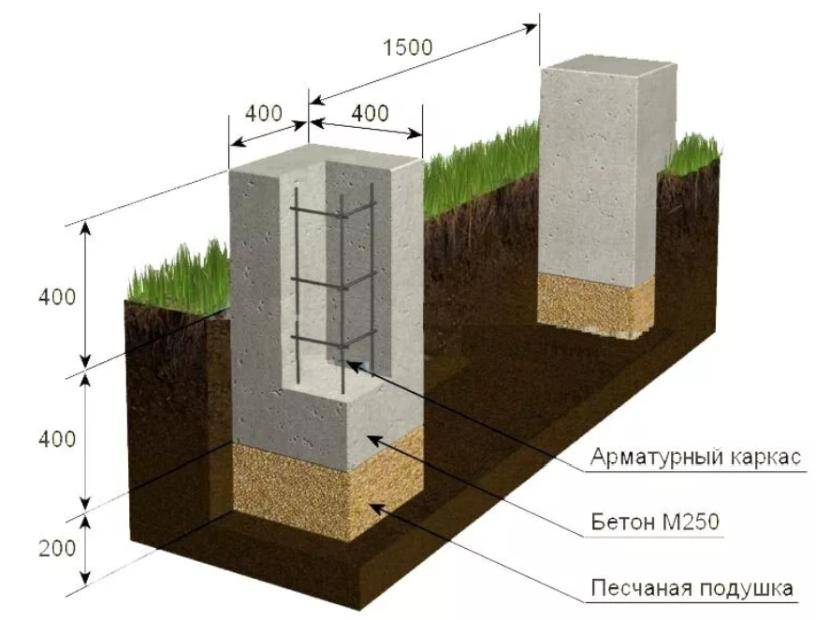

Как сделать столбчатый фундамент для беседки своими руками

Ключевым параметром столбчатой конструкции можно назвать глубину его залегания. Она зависит от ряда факторов:

  • используемого материала;
  • параметров конструкции;
  • характеристик грунта на участке.

Важной величиной столбчатой опоры для беседки считается его глубина. Она зависит от вида материала, параметров конструкции и свойств почвы на обрабатываемом участке

В строительной практике применяют следующие виды столбчатых оснований:

  1. Незаглубленные, в этом исполнении столбцы устанавливают на поверхность грунта.
  2. Мелокзаглубленные, это исполнение подразумевает, что для установки столбиков необходимо подготовить ямы глубиной 350 – 750 мм от поверхности земли.
  3. Заглубленные, то есть, столбы должны быть, установлены в шурфы, глубина которых превышает уровень промерзания.

Столбы должны быть размещены под несущими балками, по углам и по центру. Шаг установки столбов лежит в пределах 1,5 – 3 метра. Оголовок столба должен возвышаться над уровнем земли хотя бы на 300 мм.

Количество опор определяется параметрами: размером и весом беседки. После установки столбиков их оголовки необходимо выровнять в горизонтальной плоскости и только после этого можно приступать к сооружению ростверка.

Строители используют несколько вариантов исполнения фундаментных столбиков. Чаще всего применяют шлако- или керамзитовые блоки. Благодаря своим размерам и малому весу, столбики можно поставить довольно быстро и при этом нет необходимости в привлечении посторонних мастеров.

Порядок установки фундаментных столбов выглядит примерно так:

  1. Зачистка территории, ее выравнивание.
  2. Разметка, во время ее проведения необходимо определить места установки столбов.
  3. Рытье шурфов. Если беседка не обладает большой массой, то можно обойтись небольшими шурфами их глубина может, составит 500 – 700 мм. На дне необходимо устроить песачано – щебеночную подушку. Ее высота не должна быть меньше 200 мм.
  4. После того, как шурфы готовы, можно начинать укладку блоков.

В принципе в течение одного – двух рабочих дней можно сделать фундамент для беседки своими руками, не привлекая посторонних специалистов.

Как купить: цена и советы при выборе

В стоимость ФБС 20х20х40 для столбчатого фундамента входят следующие составляющие:

  • цена сырья;
  • стоимость работ по производству;
  • траты на транспортировку.

Стоимость на блоки варьируется от 35 до 75 рублей за одну штуку. Разница в ценах объясняется рядом причин:

  • слабая конкуренция – малое количество производств ведет к повышению цен;
  • качество и тип материала – пустотелые блоки из керамзитобетона будут дешевле полнотелых;
  • перекупщики на рынке – дешевле приобрести стройматериал на заводе-изготовителе;
  • объем заказа – оптовикам часто делают скидки.

стоит обращать внимание на определенные моменты:

  1. Соответствие размеров и веса блоков. Если масса ниже указанной величины, а размеры нормальные, это может говорить о наличии пустых участков в блоках, некачественном уплотнении материала. Эти недочеты плохо сказываются на прочности ФБС, поэтому их не стоит использовать для основания строения.
  2. Соответствие формы и размеров. Часто встречаются партии, изготовленные в разных формах и отличающиеся по размеру до 0,5 см. Проверить их можно шаблоном в виде фанерной рамки с калиброванным отверстием.
  3. Соответствие ГОСТу. На блоках ФБС не должно быть трещин и деформаций.
  4. Соответствие стройматериала требованиям действующих нормативных документов. Его подтвердит наличие сертификатов и паспортов качества.

Столбчатый фундамент

Один из самых простых видов. Зарекомендовал себя как надежный фундамент для деревянной беседки. Не рекомендуется устанавливать на него каменные и кирпичные сооружения. Устройство не сложно и вполне осуществимо собственными силами, без привлечения специалистов. Строители отмечают главные достоинства столбчатого фундамента:

  • Высокая скорость постройки;
  • Нет необходимости выравнивать участок;
  • Пригоден для местности с большим перепадом высот;
  • Большой срок службы;
  • Прочность;
  • Не высокая цена.

Отличается от блочного глубиной ям для установки опор. Если грунт содержит глину и подвержен пучению, то заглублять фундамент нужно ниже уровня промерзания почвы. Это позволит предотвратить влияние на фундамент сезонных подвижек грунта. В остальном порядок и характер работ аналогичен установке блочного фундамента.

Столбы могут быть изготовлены из различных материалов. Наиболее часто используемые – бетон и кирпич. Иногда столбы изготавливают из подручного материала – покрышек. Также применяются асбестовые трубы, технология установки которых обладает рядом особенностей.

Частые ошибки и советы

Типичные ошибки новичков:

  • экономия на фундаменте и материалах для его заложения;
  • игнорирование потребности в расчете;
  • выбор типа конструкции без учета всех параметров эксплуатации.

Неопытные застройщики ошибочно относят баню к легкой второстепенной постройке и закладывают под нее оптимальные по бюджету, но далеко не универсальные мелкозаглубленные ленты или столбчатые основания с большим расстоянием между опорами. На устойчивых грунтах такие конструкции выдерживают коробки бани из любых материалов кроме камня, на плывунах или пучинистых – последствия могут быть фатальны.

Помимо этого, к ошибкам заложения или обустройства относят:

  • Слабую или недостаточную вентиляцию подполья полов бани. Отсутствие продух в монолитных конструкциях или ошибки при заложении забирки приводят к размножению грибковых колоний, что недопустимо. Эта же нарушение становится причиной плохой тяги печи.
  • Бетонирование фундамента при низких или около нулевых температурах.
  • Ошибки при выборе типа сливной системы, в частности – накопление влаги около бетонных конструкций при открытом сливе.
  • Отсутствие гидроизоляционной отсечки между фундаментом и деревянными или пористыми конструкциями бани.
  • Нагрузку фундамента до завершения процессов набора прочности растворов.
  • Отсутствие собственного основания под массивными банными печами.

Избежать ошибок помогает план, отражающий все особенности конструкции и места прохода коммуникаций. Работы по возможности проводятся при сухой и теплой погоде, в период минимального УГВ.

Разновидности оснований на опорах.

В современном строительстве кроме столбчатых используют и другие типы облегченных фундаментов с отдельно стоящими опорами. Это могут быть:

  • свайные:
  • забивные;
  • свайно-ростверковые;
  • буронабивные;
  • винтовые;
  • комбинированные;
  • другие типы фундаментов с аналогичными свойствами.

Ранее мы писали подробный статьи про монолитный и свайный фундамент, пожалуйста ознакомтесь! Для столбчатых фундаментов после ручного отрытия котлованов под вертикальные опоры используют:

Монолит

Обычно так называют монолитный железобетон на портландцементе. Этот материал бывает как товарного (покупного) типа, доставляемый к мечту строительства в самосвалах или в миксерах на автомобильном ходу, так и самостоятельного приготовления в электрических бетономешалках шнекового или роторного типа. Исходя из того, что столбики являются центрально нагруженными они армируются соответствующим пространственным каркасом из арматурных стержней и проволоки с выпуском наружу. При использовании для горизонтальных балок металлопроката, их концы для жесткости можно связать с арматурными выпусками каркасов столбиков при помощи дуговой или газоацетиленовой сварки. Также можно поступить и с железобетонными балками, связав рабочую арматуру со столбиками.

Устройство столбчатого железобетонного столба

Кирпич

Обыкновенный обожженный глиняный красный кирпич в период до 1917 года часто использовался для изготовления столбиков. Кирпич того времени, изготавливаемый путем выдавливания правильно перемешанной и сбалансированной глиняной массе, а также грамотно организованного обжига в кольцевых печах Гофмана, имели высокую плотность, пластичность и прочностные характеристики (после разборки старых построек встречается кирпич с прочностью, превышающей распространенные марки бетона, то есть выше 200 кг/см²), в то время как современный прессованный плохо обожженный кирпич с неоднородной внутренней структурой в своей массе едва дотягивает до прочности в 75 кг/см².

Блоки

До появления железобетона (патент Монье, 1867 год, Франция, регулярное использование в строительстве – начало XX века) столбчатые фундаменты из каменных блоков были самыми распространенными. Сейчас блоки различают на:

  • искусственные, изготовленные с использованием того же портландцемента с заполнителями в виде золы, шлаков, других отходов производственных процессов;
  • натуральные;
  • осадочные (известняк, ракушечник, доломит, туф и другие);
  • вулканические (гранит, лабрадорит, габро).

Блоковый столбчатый фундамент

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
