Классификация и маркировка электрических шинопроводов

Маркировка при переменном трехфазном токе

Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.

Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

В случае с трехфазным током маркировка будет выглядеть так:

Фаза «А» окрашивается в желтый цвет.

Фаза «В» окрашивается зеленым цветом.

Фаза «С» окрашивается красным цветом.

Виды СУП

По обеспечению степеней безопасности СУП подразделяется на два вида систем уравнивания:

1. основную — ОСУП;
2. дополнительную — ДСУП.

Разберем их отличия.

Основная система ОСУП

В современных условиях при строительстве здания она входит в проект схемы дома и монтируется до заселения жильцов. В нее входят:

• заземляющий контур;
• главная шина контура заземления (ГЗШ);
• разводка «сетки» РЕ проводников по зданию, подключенной к ГЗШ;
• система проводников уравнивания потенциалов.

Случайно попавший в них высокий потенциал от постороннего источника огромной величины мгновенно достигнет здания и благодаря конструкции ОСУП будет моментально перенаправлен в контур земли, где его энергия будет надежно погашена без причинения вреда строительным конструкциям и внутреннему оборудованию.

Если же молния ударяет в грозозащиту здания, то ее по молниеотводу сразу же направляют на землю в обход конструкции и оборудования дома по кратчайшему пути.

Система ОСУП используется по разным принципам в существующих схемах заземления зданий:

• для TN-C ее запрещено применять. При возникновении необходимости уравнивания потенциалов требуется перейти на один из новых стандартов заземления;

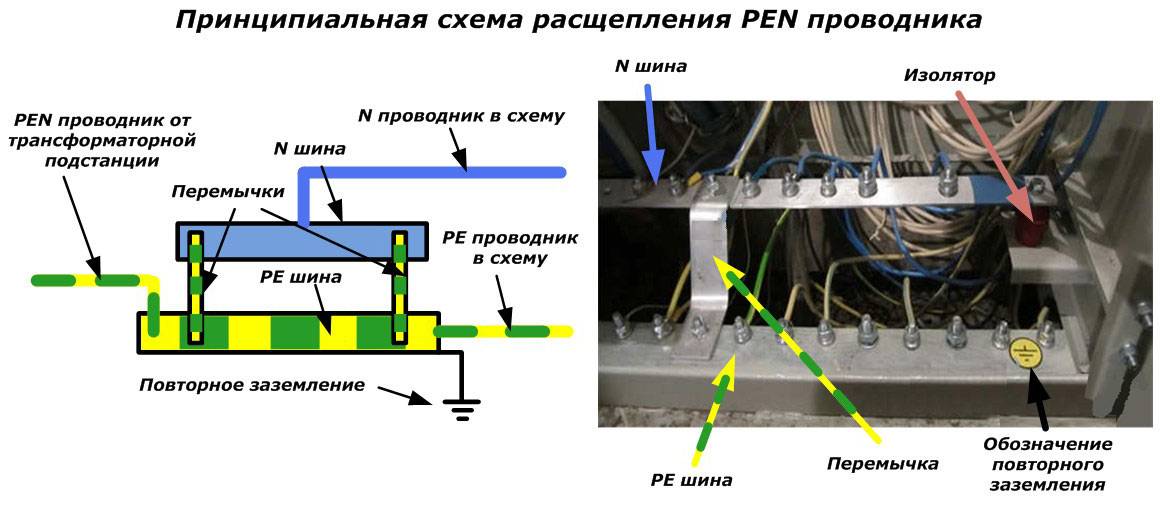

в TN-C-S к схеме ОСУП подключается PEN проводник, приходящий по линии электрического питания от трансформаторной подстанции. Причем на вводе в дом через установленное повторное заземление делается его разветвление через главную заземляющую шину на РЕ и N. К ГЗШ электрически подключаются все сторонние токоведущие части здания РЕ проводниками;

у схемы заземления TN-S защитная роль ОСУП осуществляется через ГЗШ, подключенную к элементам строительных конструкций здания через РЕ-проводники;

для схемы ТТ выполняется индивидуальное заземление дома и подключение к нему РЕ-проводников.

Особенности монтажа ОСУП

Их можно свести к трем важным вопросам:

1. после ГЗШ запрещено в любом месте схемы объединять рабочий ноль N с защитными проводниками РЕ;
2. единственным способом подключения составных элементов ОСУП к ГЗШ является радиальный метод, когда каждый заземляемый элемент дома монтируется индивидуальным проводником. Использование шлейфа в этой ситуации категорически запрещено;
3. врезать любые коммутационные аппараты в схему ОСУП запрещается.

Дополнительная система ДСУП

Если на ОСУП возлагается защита всего здания как единой конструкции, то у ДСУП задача другая — обеспечить электрическую безопасность какой-то определенной комнаты, например, ванной.

Задачи ДСУП появляются в самый неожиданный момент, когда жильцы начинают перестройку и ремонт, нарушая целостность строительного проекта. Например, замена металлических водопроводных труб пластиковыми может разорвать уже созданные электрические контакты для ОСУП. В такой ситуации ДСУП резервирует защиту и безопасность ванной комнаты и кухни, устраняя риски получения электротравм в них.

Для создания ДСУП потребуется объединить все представляющие опасность металлические конструкции и открытые токопроводящие части электроустановки с подключением их на контур земли.

В этой ситуации нельзя делать типичную ошибку, когда заземление не выполнено. Проникший на общее соединение опасный потенциал на нем и останется. Когда человек прикоснется к нему любой частью тела, то через него начнет стекать ток разряда на землю: электротравма гарантирована.

Рекомендации о том, как выполнить дополнительную систему уравнивания потенциалов в комнате своими руками читайте в следующей статье.

• Спальный мешок
• Герметичная бутылочка для воды 550ml
• Фляга для спиртных напитков

• Курсы по дизайну
• Товары для ремонта с доставкой по России
• Онлайн изучение английского языка с репетитором или самостоятельно

1. 5
2. 4
3. 3
4. 2
5. 1

(16 голосов, в среднем: 5 из 5)

Подпишитесь на нашу рассылку «Домашний мастер» и Вы всегда узнаете первыми о новостях этого блога!

• Как проверить напряжение и найти фазу в домашней проводке

• Как устроена и насколько безопасно работает микроволновая печь

• Солнечная батарея для домашней гелиостанции своими руками

Буквенная маркировка

Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.

Провода и шины электрические при переменном токе расшифровываются следующим образом:

L – проводник однофазной сети.

L с цифрами 1, 2 или 3 – проводник в трехфазной сети.

N – нулевой проводник (или нейтральный).

М – средний проводник.

РЕ – заземляющий проводник (защитный).

PEN – совмещенные нулевые проводники (защитный и рабочий).

При постоянном токе обозначения будут иметь следующий вид:

L+ – проводник плюсовой (или положительный).

L- – проводник минусовой (или отрицательный).

Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.

Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

1. Токопроводящая жила из прочного металла.
2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
2. Монтаж через угловые изоляторы.
3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Цветовое и буквенное обозначение проводников и шин

1. РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:
   • проводники защитного заземления во всех электроустановках, а также
2. нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
3. N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
4. PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!) :

1. при переменном трехфазном токе:
   • фазы А — желтым,
2. фазы В — зеленым,
3. фазы С — красным;
4. при переменном однофазном токе:
   • шина В, присоединенная к концу обмотки источника питания, — красным цветом,
5. шина А, присоединенная к началу обмотки источника питания, — желтым цветом.
6. Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
7. при постоянном токе:
   • положительная шина (+) — красным,
8. отрицательная (-) — синим и
9. нулевая рабочая М — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

1. Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
2. Согласно п. 5.2.1 ГОСТ Р 50462-2009 для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

РАЗБОРНЫЕ КОНТАКТНЫЕ СОЕДИНЕНИЯ

Технология выполнения соединений

1.1. Разборные (болтовые) контактные соединения в зависимости от материала соединяемых шин и климатических факторов внешней среды подразделяются на соединения:

а) без средств стабилизации электротехнического сопротивления;

б) со средствами стабилизации электрического сопротивления.

1.2. Контактные соединения шин из материалов медь-медь, алюминиевый сплав алюминиевый сплав, медь-сталь, сталь-сталь для групп А и Б, а также из материалов алюминиевый сплав-медь и алюминиевый сплав-сталь для группы А не требуют применения средств стабилизации электрического сопротивления. Соединения выполняются непосредственно с помощью стальных крепежных деталей (рис.1 а).

Рис. 1. Разборные контактные соединения

1 — шина медная, из алюминиевого сплава или стали; 2 — алюминиевая шина; 3 — стальная шайба; 4 — тарельчатая пружина; 5 — стальной болт; 6 — стальная гайка; 7 — болт из цветного металла; 8 — гайка из цветного металла; 9 — шайба из цветного металла; 10 — металлопокрытие; 11 — шина медная, алюминиевая, из алюминиевого сплава или стали; 12 — медно-алюминиевая пластина; 13 — пластина из алюминиевого сплава; 14 — шина из алюминиевого сплава

1.3. Контактные соединения шин из материалов алюминий-алюминий, алюминиевый сплав-алюминий для групп А и Б, а также из материалов алюминий-медь и алюминий-сталь для группы А следует выполнять с помощью одного из средств стабилизации сопротивления:

а) тарельчатых пружин по ГОСТ 3057 (рис. 1 б);

б) крепежных изделий из меди или ее сплава (рис. 1 в);

в) защитных металлических покрытий по ГОСТ 21.484, наносимых на рабочие поверхности шин или электропроводящей смазкой типа ЭПС-98 (рис 1 г);

г) переходных медно-алюминиевых пластин по ГОСТ 19357 (рис. 1 д);

д) переходных пластин из алюминиевого сплава (рис. 1 е).

1.4. Для группы Б контактные соединения шин из материалов алюминиевый сплав-медь, алюминиевый сплав-сталь, следует выполнять как показано на рис. 1 д, е; из материалов алюминий-медь, алюминий-сталь — как показано на рис. 1 б, в, д, е.

Рабочие поверхности шин и пластин из алюминия и алюминиевого сплава должны иметь защитные металлопокрытия.

1.5. Пластины из алюминиевого сплава и алюминиевые части медно-алюминиевых пластин следует соединять с алюминиевыми шинами сваркой. Разборные соединения переходных пластин с медными шинами необходимо выполнять с помощью стальных крепежных деталей.

1.6. Расположение и диаметр отверстий для соединения шин шириной до 120 мм приведены в табл. 1.

Зависимость диаметра отверстия в шинах от диаметра стягивающих болтов следующая:

Диаметр болта, мм

Диаметр отверстия в шинах, мм

Таблица 1

* Примечание только при соединении пакетов шин

1.7. Контактные участки шин шириной 60 мм и более, имеющие два отверстия в поперечном ряду, рекомендуется выполнять с продольными разрезами. Ширина разреза зависит от способа его выполнения и должна быть не более 5 мм.

Подготовка к сборке разборных соединений

2.1. Подготовка шин для разборного соединения состоит из следующих операций: выполнение отверстий под болты, обработка контактных поверхностей и, при необходимости, нанесение металлопокрытия.

2.2. Расположение и размеры отверстий под болты должны соответствовать указанным в п. 1.6.

2.3. При массовой заготовке шин рекомендуется вырубку отверстий производить на прессах. Одновременная вырубка нескольких отверстий

может быть осуществлена с помощью специальных приспособлений. При вырубке отверстий с применением упора и кондукторов разметку производить не следует.

2.4. Длину болтов для соединения пакета шин необходимо выбирать по табл. 2. На болтах после сборки и затяжки соединений должно оставаться не менее двух ниток свободной резьбы.

Виды материала для изготовления шин

В зависимости от материала, из которого изготавливается шина, выделяют следующие шины электрические:

Медные.

Алюминиевые.

Стальные.

Сталеалюминевые.

Последний вариант представляет собой сердечник, выполненный из оцинкованных стальных проводов, вокруг которого повиты провода из алюминия.

Алюминиевые шины обладают следующими преимуществами:

Устойчивы к возникновению коррозии.

Обладают высоким показателем электропроводности.

Небольшой вес.

Стоимость их ниже, чем других видов.

Для их производства используются пластичные марки алюминия с минимальным количеством примесей. Могут быть использованы низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют увеличить прочность, пластичность, упругость.

Медные шины могут содержать в своем составе до 99,9 % меди. Такие изделия обладают маркировкой М1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Шина медная». Идущая далее буква «М» характеризует мягкие изделия, «Т» — твердые.

Шины электротехнические

3х15
45
0,12
0,41

3х20
60
0,17
0,54

3х25
75
0,2
0,68

3х30
90
0,25
0,81

3х40
120
—
1,08

4х25
100
0,27
0,9

4х30
120
0,35
1,08

4х35
140
—
0,38

4х40
160
0,43
1,44

4х50
200
—
1,8

5х20
100
—
0,9

5х25
125
0,34
1,13

5х30
150
0,41
1,35

5х40
200
0,54
1,8

5х50
250
0,68
2,25

5х60
300
0,82
2,7

5х80
400
1,1
3,6

5х100
500
1,35
4,5

5х125
625
—
5,63

6х30
180
0,5
1,62

6х40
240
—
2,16

6х50
300
0,8
2,7

6х60
360
1
3,24

6х80
480
1,3
4,32

6х100
600
1,62
5,4

8х30
240
—
2,16

8х40
320
0,87
—

8х50
400
1,08
3,6

8х60
480
1,3
4,32

8х80
640
1,73
5,76

8х90
720
1,95
—

8х100
800
2,2
—

10х20
200
—
1,8

10х30
300
0,81
2,7

10х40
400
1,08
3,6

10х50
500
1,35
4,5

10х60
600
1,6
5,4

10х80
800
2,2
7,2

10х100
1000
2,7
9

10х120
1200
3,24
10,8

12х100
1200
3,24
10,8

12,5х80
1000
—
9

12,5х100
1250
—
11,25

Наименование параметра	Значение
Температура эксплуатации	от –40 с до +125 °С
Степень защиты	IP30

Шины электротехнические. допустимый длительный ток для шин прямоугольного сечения:

Размеры, мм	Медные шины	Алюминиевые шины
Ток*, А
15х3	210	165
20х3	275	215
25х3	340	265
30х4	475	365/370
40х4	625	480
40х5	700/705	540/545
50х5	860/870	665/670
50×6	955/960	740/745
60×6	1125/1145	870/880
80×6	1480/1510	1150/1170
100×6	1810/1875	1425/1455
60х8	1320/1345	1025/1040
80х8	1690/1755	1320/1355
100×8	2080/2180	1625/1690
120×8	2400/2600	1900/2040
60х10	1475/1525	1155/1180
80х10	1900/1990	1480/1540
100х10	2310/2470	1820/1910
120х10	2650/2950	2070/2300

*В числителе приведены значения переменного тока, в знаменателе — постоянного.

Какими бывают нулевые шины

Нулевые шины для крепления на металлическую Дин-рейку, G-рейку или панель щита бывают изолированными и без дополнительной защиты. Изоляцией для клеммы служит плоская ПВХ основа или планка, оснащенная двумя полимерными «ножками» (например, ШНИ-6х9-6-У2-Ж от IEK). К изолятору брусок крепят по центру или по краям.

Нулевая шина без дополнительной защиты

Изолированная нулевая шина

На участках, требующих дополнительной защиты или подключения нескольких проводников: N «ноль», PE «земля», PEN «земля-ноль» применим полимерный корпус, предложенный различными цветовыми решениями: голубым для нейтрали, желтым или зеленым для заземления.

Как установить и подключить

В зависимости от особенностей объекта, возможен выбор следующих мест для размещения ГЗШ:

• на столбах воздушных линий – если на опоре расположено отдельное ВРУ, внутри этого блока устанавливают заземляющую шину; эту деталь непосредственно соединяют с заземлительным контуром, устроенным под столбом;
• в шкафах ВРУ – преимущественно применяют для промышленных объектов; для ГЗШ требуется отведение отдельного специализированного помещения; если шкаф размещен на улице, необходимо защитное исполнение, допускающее возможность подобного применения;
• вне шкафов – фиксируют на твердой и плоской поверхности, посредством прочных изоляторов; следует исключить доступ к элементу посторонних людей.

Порядок подключения зависит от избранной схемы. При использовании систем TN-С и TN-С-S предполагается отсутствие заземляющего провода или его совмещение для отдельных участков сети с нейтралью.

Шину размещают в распределительном щитке, собрав на ней все контакты от проводки объекта и заземлителей и соединив ГЗШ отдельным проводником с планкой при изолированной нейтрали.

Если шина устроена на столбе, к ней подсоединяют провод от заземлителя опоры, ЛЭП и отвода стального троса, которым этот заземляющий элемент соединен с домом. Трос нуждается в двухстороннем заземлении – на воздушной линии и возле дома.

При правильном устройстве ГЗШ можно обеспечить электробезопасность сети, исключив выход из строя при КЗ, попадании молнии и других чрезвычайных ситуациях.

Определение

Шины электрические соединительные позволяют объединить все элементы электроустановки в одно целое. По сути, это проводники, сопротивление которых находится на низком уровне.

При совокупности нескольких шин в одной точке говорят о шинопроводах. Как правило, они устанавливаются на изоляторах, которые одновременно служат в качестве опор. Прячется он в специальный короб (канал). Благодаря этому он защищается от факторов окружающей среды. Шинопровод всегда должен быть устойчивым к возникающим динамическим и тепловым нагрузкам, ударным тока электросети.

Шины электрические выполняются в нескольких исполнениях. Для их деления на виды предусмотрено несколько классификаций.

По способу исполнения выделяют гибкие и жесткие шины. Их по-другому называют плоскими и трубчатыми. Гибкие шины не перекручиваются. Они не должны обладать высокой степенью тяжения. Причем степень тяжения всех проводов должна быть одинакова. Под влиянием температуры длина шины может изменяться. Поэтому жесткие модели оснащаются гибкими перемычками, которые должны компенсировать эти изменения. Кроме того, они оснащаются виброгасителями.

Кроме того, шины электрические могут быть изолированными и неизолированными. Уже из названия понятно, что в первом случае шина имеет слой изоляции, а во втором – нет.

Что такое двойная система шин и как она формируется специалистами?

Первоначально представьте, что специалистами создана система шин, она успешно функционирует. Потом возникает необходимость расширять проект, увеличивать подачу мощности. Тогда специалисты могут посоветовать заказчику создать двойную систему шин. Она обычно создается для обеспечения резервирования одной системы шин.

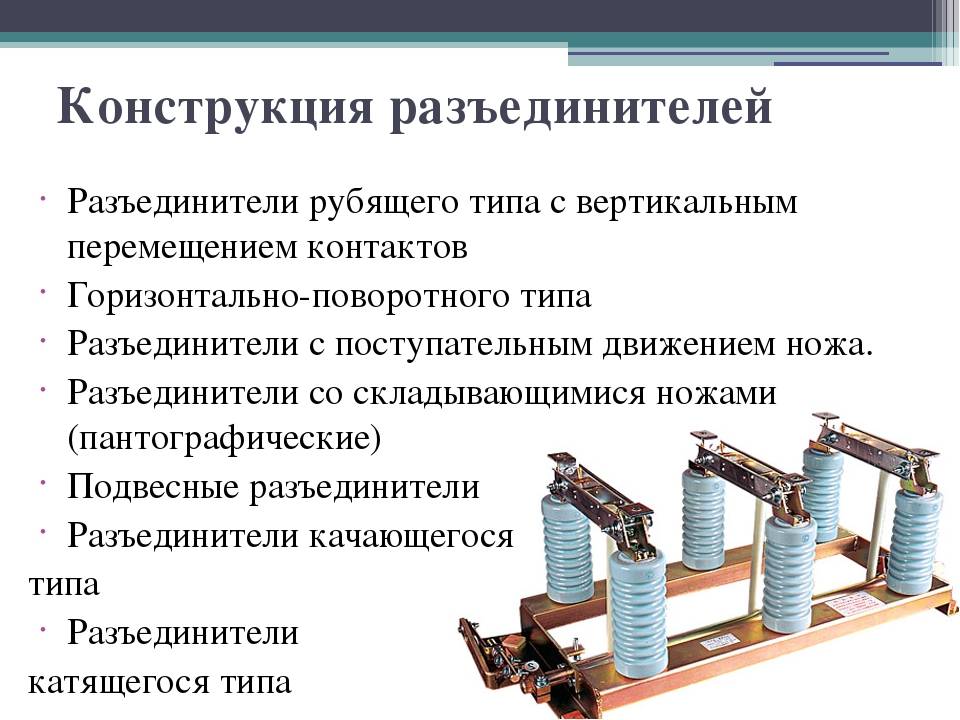

Для монтажа и комплектации слаженной системы используются разъединители, рубильники, дополнительные выключатели органично дополняют уже имеющиеся присоединения с первой системы.

Иногда бывает так, что в двойной системе одна из шинных систем делается рабочей, а вторая – резервной, то есть вспомогательной, аварийной, запасной, на случай, если будет необходимо увеличить подачу напряжения, возобновить подачу импульса. Но чаще всего на силовых подстанциях коммутация или соединение электрических цепей происходит параллельно, то есть для одних присоединений формируется одна система шин, а вторая обслуживает другие участки.
