Варианты русских печей с лежанками и как сложить самому

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Недостатки печек

У русской печи с лежанкой и плитой помимо достоинств имеются и недостатки, как и у всех твердотопливных агрегатов:

  1. Для хранения дров нужно оборудовать специальное место.
  2. В процессе функционирования собирается мусор от угля или поленьев.
  3. Отопление дома получается неэкономичным. Даже при наличии усовершенствованных изменений расход топлива получается большим.
  4. Кладка русской печи с лежанкой и плитой возможна только при условии наличия у исполнителя соответствующих знаний и навыков. Эту работу желательно доверить опытному печнику, услуги которого стоят дорого, а это означает, что будут дополнительные расходы.

Советы от печников

К строительству русской печи надо относиться серьезно. Новичку без опыта будет сложно, поэтому надеяться на быстрый результат без ошибок не стоит.

При возведении такого типа очага надо помнить о таких моментах:

  1. Маленькая печка весит около двух тонн, поэтому фундамент под ней должен быть добротным, на горизонтальной плоскости. Глубина берется такая же, как и для строящегося дома.
  2. В уже имеющемся доме основание печи нельзя привязывать к домашнему фундаменту, зазор между ними должен составлять 10 сантиметров. Если строится коттедж, то фундаменты соединяются.
  3. Кирпич с смесь должны быть хорошего качества. Не надо самому черпать глину и мешать ее. Ровные кирпичи легче и быстрее укладывать.
  4. Перед укладкой камни замачивают в воде на пару минут. Шамот не нуждается в воде, с него только стирают пыль.
  5. Топливник и горнило можно сделать из красного кирпича, но тогда нельзя создавать очень высокую температуру, иначе камень будет выкрашиваться.
  6. Лежанка тоже не любит перепадов температур. Поэтому вместо песка пустоту лучше заполнять раствором. При песочном наполнении перекрыша покрывается трещинами.
  7. Шамотный кирпич никак не должен быть связан с керамическим. Для этого между ними укладывают картон, а горизонтальные швы изолируют специальной ватой.
  8. Дымоход необязательно должен быть целиком кирпичным. Чтобы сделать его полегче, можно поставить сэндвич – трубу для крыши.
  9. Арку и стены можно укрепить каркасом, который сваривают из металлических уголков.

Новая печь топится спустя два-три дня (летом). Сначала на верхней задвижке разжигают небольшой костер.

После того, как труба потеплела, растапливают горнило, затем нижний отдел.

Дрова подкладывают медленно. Это нужно, чтобы вся печь прогревалась равномерно для завершения сушки.

Варианты обогрева дома

Выбор способа обогрева зависит от планировки строения – боковой или нижний. Первый вариант является лучшим решением для домов из нескольких помещений, поскольку соседняя комната прогревается при помощи бокового отопительного щитка. Второй способ применяют с целью теплоснабжения одной комнаты, но имеющей большую площадь.

Стенки подподового пространства прогреваются снизу. В настоящее время конструкции с целью увеличения КПД снабжают колпаковым типом горения, что дает возможность обеспечивать равномерный прогрев и стабильную тягу. В таких агрегатах топливо сгорает полностью и в них меньше скапливается сажи.

Классификация печей

Русская печь с лежанкой и местом для приготовления и подогрева пищи

Русская печка представляет собой массивное сооружение из кирпича, которое используется для обогрева дома и готовки пищи. Также она может иметь лежанку, варочную плиту, камин.

Классификация печей производится по размерам, внутреннему устройству, функционалу, внешнему виду и другим параметрам.

По габаритам различают три вида конструкций:

  • Большая печь. Это устройство, имеющее размеры от 1,5×2,3 метров с лежанкой, варочной панелью и местом для нагрева жидкости.
  • Малая печь. Имеет размеры 1,5×1,75 м. Подходит для установки в небольших кухнях, жилых помещениях. В ней может иметься плита и камин.
  • Нестандартная. Обычно применяется для установки в бане.

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Усовершенствованная конструкция

Учитывая изменения времени и привычек, классическая русская печь с лежанкой претерпела некоторую трансформацию, при этом ее отопительные свойства остались на достойном уровне.

Современные варианты стали более рациональными и пополнились плитой с подтопкой. Варочный настил – это признак усовершенствованной конструкции, при котором плита интегрирована в ее массив.

Ранее этот шесток был глухим.

Очень интересный вариант, при котором задняя стена печи с встроенным камином выводится через перегородку в смежную комнату.

Это отлично решает декоративную задачу, к тому же здесь не потребуется дополнительного монтажа фундамента и дымохода под открытый очаг.

Классические печи отопительные с лежанкой были рассчитаны минимум на троих человек, поэтому отличались громоздкими размерами.

Усовершенствованные образцы тоже оборудованы местом для отдыха, но оно гораздо меньшее. Это вызвано в первую очередь экономией места в доме и желанием оставить больше свободного пространства в помещении.

Вполне естественно, что конструкция с габаритами 2,5×2,5 м заменена на более компактный вариант. Чтобы восполнить недостающее место для отдыха, обычно используют приставной топчан с полноценной лежанкой.

Приемы работы при строительстве

Опечье

Деревянное опечье держит печь весом до 1600 фунтов (примерно 750 кг), т.е. малую или среднюю без подпечка. Выполняют его в виде сруба в два пояса, с засыпкой бутом и настилом из брусьев. Настил накрывают войлоком, как следует вымоченным в жидком растворе жирной глины, а по нему – кровельным железом.

Арки и своды

Арки и своды выкладываются из НЕЧЕТНОГО числа кирпичей по опалубке на деревянных шаблонах – кружалах. Сначала в натуральную величину делают чертеж арки в разрезе, затем по нему подтесывают на клин замковые кирпичи. Выложить свод с прямым замком или беззамковый самодельщику можно и не пытаться, это может не всякий опытный каменщик.

Далее готовят кружала с учетом толщины досок опалубки и по ним выкладывают свод без замка. Потом нужно густо смазать пазы замков раствором и вложить замки в паз. Следующий этап – замки по очереди и в несколько проходов постепенно забивают в паз до места. Киянкой тут не обойдешься, приходится орудовать поленом. Но лупить что есть дури нельзя; нужно использовать инерцию тяжелого полена, а не силу резкого удара.

Контролируют качество замыкания свода по выдавливанию колбасок раствора из швов: оно должно быть более-менее равномерным по всей поверхности. Густой раствор течет медленно, поэтому нужно делать перерывы между проходами. В итоге получится предварительно напряженная конструкция; только такой свод и прослужит долгие десятилетия.

Расход материала

Классическая русская печь, описанная выше, в зависимости от размера требует примерно такого количества материалов:

  1. Малая – 1500 кирпичей и 0,8 куб. м раствора.
  2. Средняя – 2100 кирпичей и 1,1 куб. м раствора.
  3. Большая – 2500 кирпичей и 1,35 куб. м раствора.

Возможные сложности

При самостоятельной постройке и нехватке опыта легко допустить некоторые ошибки:

  • Использование некачественных материалов — дешёвый кирпич часто имеет дефекты или трескается при нагревании до высоких температур.
  • Если не вымочить кирпич перед постройкой, он будет вытягивать влагу из раствора, что приведёт к неравномерной просушке и ухудшению прочности и герметичности кладки.
  • Швы между кирпичами заполняются неравномерно и недостаточно плотно — в дальнейшем это приводит к нарушению герметизации.

Чтобы избежать этих и других ошибок перед началом работ лучше обратиться за консультацией к опытному специалисту.

Первые укладочные ряды

На фундамент размечают и раскладывают первый примерочный ряд кирпичей, пока что без раствора. Проверяют уровнем, горизонтальный ли ряд, а затем сверяют с чертежом. Без предварительно составленного плана ровной печи не выйдет.

Несколько кирпичей из примеряемых на пару минут опускают в воду для лучшего последующего схватывания с раствором, а на освободившиеся места в это же время кладут раствор, разравнивают его и сверху пришлепывают мокрый кирпич.

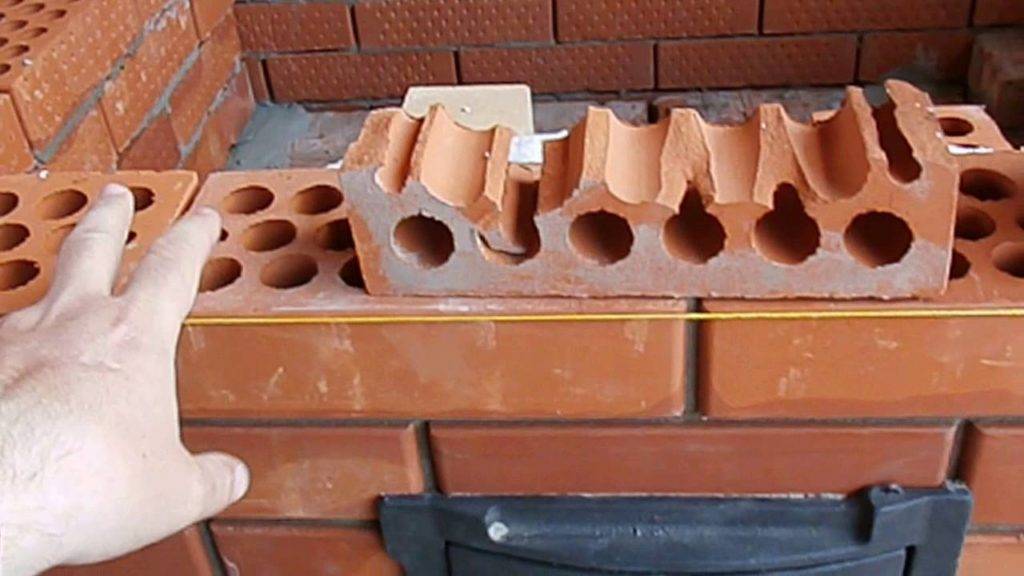

На фото: кладка печи.

Все кирпичи соединяют между собой раствором в процессе укладывания, остатки раствора сразу же убирают. Выложив этот ряд, накрывают его рубероидом, желательно в три слоя – это и будет гидроизоляция, а первым рядом печи будет считаться не тот, что уже положили, а другой, который будет поверх изоляционного слоя.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Русская печь с лежаком 127 × 166 см

Эта печь устроена и работает так же, как и мини-вариант. Главное отличие – габариты, мощность и некоторые различия в конструкции.

Есть три режима работы. Мощность отопления – 4,5 кВт, может нагреть помещение с площадью до 50 м².

Габариты – 127 × 166 сантиметров плюс 100 миллиметров для фундамента. Высота в передней части – 210 сантметров, лежака – 147.

Для возведения понадобятся:

  • 26 единиц шамота (ША-8);
  • 995 красного печного кирпича (без дымохода);
  • шамотный блок ШБ-94;
  • дверца для горнила 410 × 250 мм;
  • дверца для загрузки – 210 × 250 мм;
  • зольная дверца – 140 × 250 мм;
  • колосники 24 × 41,5 и 22 × 32,5 см;
  • панель с конфорками 710 × 410 мм;
  • три заслонки: 130 × 250 мм (2 единицы) и 260 × 240 × 455 мм (1 единица) (маркировка 3В-5);
  • стать толщиной 2 миллиметра;
  • сетка оцинкованная с ячейками 30 × 30 мм – около 1,5 метра погонного;
  • шаблон для арки с радиусом 322,5 миллиметра и длиной 645;
  • кружало с радиусом 60 сантиметров и длиной 77;
  • картон гофрированный, каолиновая вата.

Для успешного строительства надо возвести крепкий фундамент. Опалубка снимается через 3 дня после заливки (летом), строительство можно начинать через две недели.

Для гидроизоляции понадобится два слоя рубероида.

Порядовка русской печки:

  1. Первый уровень сплошной, выкладывается из 65 кирпичей. На втором ряду начинают возводить стены и опорные столбы, устанавливают зольную дверку. Восемь кирпичей ставят на тычок без смеси и обрезают до третьего ряда. С другими камнями их не скрепляют – на этом месте делают дверцы для очистки.
  2. Третий уровень укладывается, на четвертом делают перекрытие зольной камеры. С пятого ряда строят стенки горнила из шамотного кирпича, кладут колосник 41,5 × 24 см.
  3. В шестом и седьмом уровне шамот ставят на ребро. После окончания седьмого ряда устанавливается топочная дверка и задвижка для летней топки (вертикальная). Восьмой и девятый ряд докладываются.
  4. На десятом устраивают перекрытие подтопка, торцы шамота сверху перекладываются ватой. Лицевая часть камеры перекрывается огнеупорным блоком. Стены армируют сеткой, делают еще одно перекрытие на одиннадцатом уровне из керамического кирпича.
  5. После закладки одиннадцатого ряда устанавливают плиту и колосник горнила. На двенадцатом закрепляют дверцу. Потом кладут тринадцатый ярус и возводят арку над кружалом.
  6. С четырнадцатого по семнадцатый уровни делают стены, канал для дыма и переднюю перегородку топочной камеры. Затем выкладывают арку с радиусом 60 сантиметров из кирпичных клиньев. Устанавливают восемнадцатый и девятнадцатый ряды.
  7. Двадцатый ряд завершает переднюю арку и удлиняет стены. Над сводом закладывается глиняно-песочная смесь. Когда она засыхает, выкладывают лежанку двадцать первым ярусом.
  8. С двадцать второго до тридцать второй уровень – формируется лицевая часть печки, хайло переходит в боковой отвод газов. На двадцать четвертом монтируют задвижки, на двадцать девятом укладывают металл.

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

  • подпечья, используемого для сушки дров, его делают не всегда;
  • холодной печурки для хранения кухонной утвари, ее также может не быть;
  • шестка – ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
  • пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
  • горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
  • щеки – передней стенки горнила;
  • устья печи – отверстия между щеками;
  • перетрубья – ниши, над которой начинается дымоотводящая труба;
  • вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
  • лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Какая бы плохая не была печь, с лежанкой она лучше

Во-первых, список недостатков печи с лежанкой отнюдь не исчерпывающий.

Во-вторых, его, конечно же, можно учесть и исправить. Нужно все это иметь ввиду… или махнуть на это рукой. Ведь ничто не сравнится с теплотой и уютом застеленной покрывалом и подушками лежанкой.

Лежанка как магнит собирает семью и гостей к себе. Лучше предусмотреть возле нее еще пару кресел и журнальный столик – преимущественно для чая. Или еще каким-то образом вписать в интерьер – как одно из основных мест сбора, помимо мест перед топкой со стеклянной дверцей или камином. Из таких мелочей строится жизнь и счастье семьи и детей. Уютные моменты общения с близкими могут на годы запомниться, как часто и случается. Их невозможно переоценить.

Трещины в печи вообще сложно полностью убрать, они появляются как «волосики» при разогреве и исчезают при остывании. Некоторые печники принципиально делают только двухконутрные печи – в таких печах полностью шамотные внутренности. Полностью. В том числе и лежанка не имеет перевязки с основной печью – только внутри шамотное ядро единое.

В таких печах много плюсов, о которых можно поговорить в другой статье. Но, на мой взгляд, два основных минуса:

  • Трудоемкость и дороговизна кладки;
  • Они долго выходят «на режим» — разогреваются.

Сам я живу в доме со сложной «русской теплушкой» — печью с плитой и духовкой. К тому же я сделал ее комбинированной – с лежанкой и с камином. Я как никто другой знаю все ее минусы и ни на что не променял бы ни лежанку ни камин на какую-то другую печь. Хотя некоторые ошибки с радостью бы исправил. И делаю это, но уже не себе, а своим читателям и заказчикам печей.

Порядовка печки

Чтобы печка работала правильно, вы должны выкладывать ее соответственно схеме, описанной ниже.

  • Первые 2 рада сплошные, поскольку они – фундамент. Выкладывайте их красным кирпичом (КК) горизонтально.
  • Ряд три вы уже будете выкладывать основу под вертикальные каналы, камеру для золы с дверцей и отсек нижнего нагрева. Выполняйте кладку КК, огнеупорные изделия используйте для выкладки поддувала.
  • Ряд четыре продолжает третий. Шамотным кирпичом (ШК) выложите поддувало, красным – остальные части. Второй и третий канал в 3-м и 4-м ряду нужно соединить. Похожий метод используется для укладки печи с лежанкой.
  • Ряд пять делайте слева направо. Вы завершаете зольную камеру и перекрываете поддувальную дверцу. При установке решетки учитывайте то, что под воздействием высоких температур материал начнет расширяться. Между ней и кладкой оставьте небольшой зазор (1,2-1,6 сантиметра) и засыпьте его песком. Для зольника используйте ШК, для всего остального – красный.

Создание пятого ряда

  • Ряд шесть: вы уже начинаете создавать ТК и дверку для нее. Устанавливаете духовку. Для разделения ТК и духовки используйте ШК. Все остальное выполняется из КК. Из канала П-образной формы создайте 3 вертикальных.
  • При выкладке 7 ряда ШК обустраивается топка.

Седьмой ряд

  • 8 ряд: закройте вертикальный канал и продолжайте создавать ТК.
  • 9 ряд располагается вверху двери ТК. Кирпичи для этого ряда нужно стесать вверху и внизу, что газ лучше переходил из топки в трубу дымохода.
  • Создавать 10 ряд немного сложнее. Кирпичи нужно стесать так же, как и в предыдущем случае. ТК и духовку разделять не нужно. Выкладывание ряда постоянно регулируйте уровнем, на него поместите варочную поверхность. Не забывайте сделать запас (1,2-1,6 см), поскольку железо будет расширяться. Вровень с внешней стенкой печки заложите уголок из металла минимум 4,5*4,5 сантиметров.
  • Выкладывая 11 ряд, вы уже начнете формировать варочную камеру (ВК), поэтому по всей длине заложите кирпичом отверстие, возникшее справа. При создании ряда используйте КК. Если поставите съемную дверцу, то ВК может исполнять функцию духовки.
  • Для 12 ряда берите КК. В нем объединятся 2 левых канала. 13 имеет такую же порядовку, как и предыдущий, только канал нужно делить на 2 части. 14 и 15 выкладываются по тому же принципу, что и тринадцатый.
  • Во время выкладывания 16 ряда нужно перекрыть ВК четырьмя уголками. Схема кладки аналогична предыдущему ряду.
  • 17 ряд перекрывает ВК. Чтобы пар выходил, нужно оставить отверстие равное половине кирпича.
  • При выполнении 18 заложите страховочный уголок, который укрепит сушильные камеры (СК).
  • 19 ряд — создание вытяжки из ВК и формирование двух СК.
  • 20 и 21 ряд выполняются по одной схеме.
  • При выполнении 22 ряда повторяется схема предыдущих рядов, только меньшую СК нужно покрыть пластинкой из металла.
  • 23 ряд создает СК, подготовку места для задвижки на вытяжке ВК.
  • 24 ряд объединяет 1 и 2 каналы, а 25 ряд — вытяжку ВК и 3 канал.
  • В 26 ряду СК перекройте уголком и по нему выложите перекрытие. Сверху накройте сеткой с арматур.
  • Выполняя 27 ряд, перекройте верх печки, не трогая только 3-й вертикальный канал. Периметр кладки увеличьте на четыре сантиметра. На 28 ряду формируйте бортик и опять увеличьте периметр на четыре сантиметра.
  • 29 ряд возвращает кладку к изначальному размеру.
  • Выкладывая 30 ряд, формируйте трубу, а в печи сделайте отверстие для задвижки. После вам нужно сделать трубу нужного размера. Кладка вертикальная по отвесу.
  • Завершающий этап – выкладка последних рядов.

Порядовка плиты

Как выглядит современная русская печь

Над изменением строения традиционного очага работали многие русские печники.

В общем их модернизация сводилась к такой схеме: в основе лежала старая конструкция с аркой топливника, дымосборником и загнетком, к ней прибавлялись:

  1. Варочная поверхность взамен шестка, под которой располагается подтопок. Достраивается параллельный летний ход, который сверху переходит в главный дымосборник.
  2. Продукты горения из второго горнила проходят по дымооборотам в опечье и только потом попадают в трубу.
  3. По бокам топливника делают вертикальные шахты, которых проходят в нижнюю часть под горнилом, а затем в трубу.
  4. Ходы из горнила проходят в пристроенный щиток и потом к объединенному дымоходу.
  5. Подтопок строят под топливником и соединяется с ним через колосник, который стоит в поде главного горнила. Газы из него проходят через опечье и попадают в вертикальный ход, который доставляет их в трубу.

Из-за этих модернизаций хозяйка может топить печь в режиме отопления и готовки (воздух проходит по обходным каналам) или по-русски (газы выходят через хайло).

Существует множество вариаций конструкций русской печи, описанная выше – одна из популярных.

Цель модернизации – увеличить КПД и функциональность. В газоходы можно подключить водяной контур или встраивается духовка (вход находится возле подтопка).

Подробнее будут представлены некоторые проекты современных кирпичных обогревателей.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
