Монтаж электропроводки в частном доме своими руками — пошаговое описание

Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

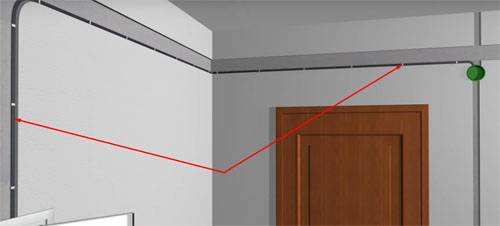

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключателии розеткине оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

Сечение кабеля и изоляция играет довольно важную роль
Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

Прекрасная схема электроточек в деревянном доме

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Требования к энергоснабжению дома

Работа с электричеством связана с повышенной опасностью, поэтому прежде чем производить разводку электропроводки в частном доме своими руками нужно знать ряд требований. Кроме правил СНиП и ПУЭ существует еще нормативные документы, в которых прописаны дополнительные требования, связанные с ГОСТ и другими моментами. Несмотря на сложности и правила монтажа в сети, многие люди готовы произвести разводку электропроводки своими руками без привлечения специалистов. Изучив все требования и нормативные документы можно узнать, как правильно сделать разводку электропроводки в квартире или доме, не нарушая при этом ГОСТ и ПУЭ.

На основе этих правил можно определиться с комплектующими, выборе проводки, способами монтажа элементом сети в доме. Несмотря на то что ПУЭ может дополняться новыми правила, существуют основные пункты, которые все актуальны.

  1. Напряжение сети составляет 220 или 380 V. Напряжение в квартире обычно составляет 220 V, а в частном доме – 220 V или 380 V.
  2. Современная система заземления TN-C-S. Простая и экономичная система полностью обеспечивает надежный уровень электросети.
  3. Разводка электропроводки в квартире или в доме осуществляется кабелем с медными жилами. Алюминиевый кабель используется для подключения электросети дома от столба.
  4. Открытая электропроводка в квартире допускается в специальных кабель-каналах. В деревянных домах разрешено применять изоляторы. Более подробнее читайте в статье про монтаж электросети по деревянным стенам.
  5. Закрытая проводка допускается в перекрытиях плит многоэтажных домов, пустотах конструкций зданий, непосредственно в стене. Основное требование к скрытой проводки – монтаж на негорючие конструкции.
  6. Кабеля через стены проводят через специальные гильзы – металлические трубы, диаметр которых должен быть больше чем он сам. Без использования гильзы допускается проводить кабеля, которые имеют дополнительную защитную оболочку.
  7. Открытый монтаж электропроводки по потолку запрещен с применением незащищенных изолированных электропроводов. Они должны быть в обязательном порядке уложены в кабель-каналы, гофру и металлические трубы.
  8. По требованиям ПУЭ монтаж проводки осуществляется вертикально или горизонтально. Укладка электропроводов по кратчайшему пути строго запрещена, так как несет угрозу безопасности.
  9. Защита розеток и выключателей во влажных помещениям должна быть не ниже IP44. Это актуально при проведении разводки электропроводки на кухне, в ванной комнате или бане.
  10. Энергоснабжение дома или квартиры должны быть разделено на группы. На каждую группу установлен автомат, номинал которого составляет общую мощность потребления. Электрощит и счетчик электроэнергии должны быть установлены на высоту 80 – 170 см от пола.
  11. Минимальная высота от пола при монтаже розеток должна составлять не менее 30 см.
  12. Все розетки должны быть заземлены с номиналом тока не менее 16 А.
  13. Разводка электропроводки в ванной комнате должна иметь отдельную линию, которая, кроме автомата имеет дополнительно защиту УЗО.
  14. Монтаж проводки запрещен вблизи каминов, печей, дымоходов.

Все требования ПУЭ направлены на безопасное использование электросети, поэтому если домовладелец захочет произвести разводку электропроводки в частном доме своими руками особых трудностей не должно возникнут.

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Пошаговая инструкция по монтажу

В разных домах рекомендуется разный тип проводки. В деревянных чаще всего делается электропроводка открытого типа, а в бетонных строениях с множеством технологических пустот – скрытого. Рассмотрим нюансы монтажа и проведения электропроводки в частном доме своими руками.

Открытая (наружная)

Часто используется в загородных деревянных домах. Может быть выполнен как в специальных коробах, под плинтусами, так и в «ретро-стиле», из специального кабеля и на фарфоровых изоляторах-креплениях, фиксирующих вертикальные элементы .

Для проведения работ по прокладке кабеля можно использовать лестничные лотки, которые представляют собой стальную металлоконструкцию. Их применяют для создания вертикальных, горизонтальных и наклонных кабельных линий.

Чтобы провести в доме открытую электропроводку, нужно:

    • Рассчитать длину и сечение кабелей каждого типа: силового, осветительного и слаботочного
    • Создать электрическую принципиальную схему
    • Использовать плоский провод марок АПРВ, АПР, АППВ

  • Сделайте разметку трассы пролегания кабеля и крепления установочных элементов. Помните, что расстояние от дверей и окон должно быть не менее 10 см, от потолка – не менее 20 см. высота монтажа выключателей и розеток – около 80 см, но не более 150 от пола.
  • Закрепите кабель на стенах жестяными полосками или пластиковыми крепежами, исключив провисание.
  • Закрепите распределительные и установочные коробки
  • Коммутируйте соединения по схеме: заведите провода в коробки с запасом 70-100 мм и соедините их
  • Смонтируйте в местах, указанных на схеме розетки и выключатели
  • Подсоедините к ним провода

Закрытая

Монтируется несколько сложнее. Чтобы скрыть кабели в стенах, нужно:

  • Разметить стены при помощи разметочного шнура
  • С помощью болгарки прорезать в стенах канавки 2х2 см
  • Штроборезом вырезать места под установку распределительных коробок, выключателей и розеток
  • Установить коробки и подрозетники. Зафиксировать их асбестом или шурупами с дюбелем
  • Прогрунтовать канавки
  • Уложить в них кабель. Предварительно его нужно разрезать на куски нужной длины
  • Закрепить его в канавке штукатуркой. Шаг крепления – около 40 см
  • Через 20-25 часов, когда штукатурка высохнет полностью, зачистить ее
  • Установить выключатели и розетки

Вот и все несложные шаги, требуемые для собственноручной электрификации жилища.

Пошаговая видео-инструкция, как провести электропроводку в частном доме своими руками:

Установка фурнитуры

В модной ныне ретро-проводке открытого типа фурнитура может быть самой разнообразной. Помимо выключателей и розеток, там применяются фарфоровые ролики-изоляторы. Крепить каждый из предметов фурнитуры следует на расстоянии:

  • Ролики-изоляторы: 10-12 сантиметров друг от друга
  • Провод витой одножильный – 1 сантиметр от стены
  • Розетки: не ниже, чем 35-40 сантиметров от пола и не ниже, чем 15 см от кухонного стола
  • Выключатели – от 50 до 150 сантиметров от пола

Нельзя устанавливать выключатели и розетки на одном уровне. Это правило относится и к электропроводке скрытого типа.

Монтаж проводки в квартире или частном доме: этапы работ и пошаговая инструкция

Любая работа, а тем более электромонтаж, должна производиться с чётким соблюдением определённого алгоритма. Всё необходимо делать поэтапно, а не бросаться выполнять какие-либо действия, не закончив предыдущие. Составив схему электропроводки в доме своими руками, пошагово выполняем следующее:

  1. Рассчитываем сечение кабелей.
  2. Выполняем разметку и штробление.
  3. Укладываем кабель в каналы и выполняем коммутацию в распределительных коробках.
  4. Производим расключение в распределительном щите.

Изолировать соединения можно при помощи специальных колпачков

Рассмотрим эти действия более подробно.

Какие кабели использовать для проводки в квартире или частном доме

Информация по выбору сечения уже была предоставлена в нашей статье, а потому рассматривать вопрос повторно мы не будем. Что касается количества жил, то для однофазных систем без заземления используется двужильный кабель, а если присутствует контур, то трёхжильный. Для трёхфазной без контура – 4 жилы, а с заземлением применяются пятижильные изделия.

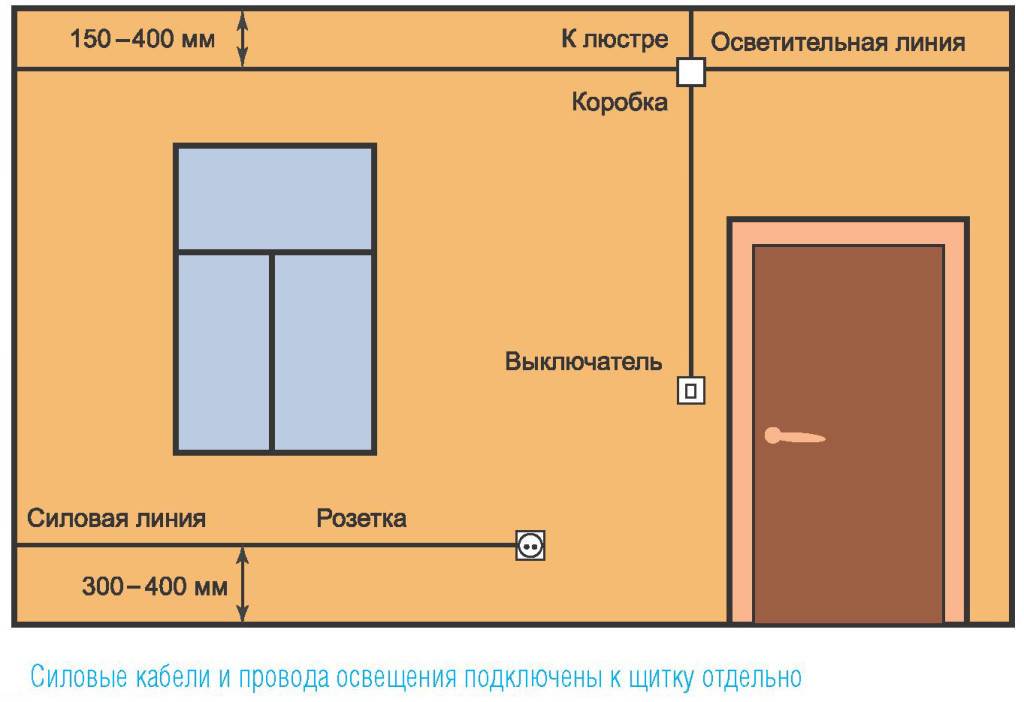

Разметка стен по схеме электропроводки в квартире

Перед тем как сделать проводку в квартире, следует правильно разметить трассы расположения кабелей и расположение точек электропитания. Имея перед глазами схему, сделать это будет несложно. Для ускорения и упрощения процесса для разметки трасс лучше использовать маркерный шнур. Хотя, если под рукой имеется лазерный уровень со штативом, можно применить и его.

Лазерный уровень тоже весьма удобен при разметке стен

Особенности монтажа скрытой и открытой проводки в доме своими руками

По размеченным трассам необходимо закрепить при помощи саморезов кабель-каналы соответствующего проводу размера или проштробить канавки для укладки проводов. В местах пересечений (отводов на розетки и выключатели) устанавливаются распределительные коробки. Их размер следует подбирать, исходя из количества соединений, которые планируется в них выполнить. При монтаже скрытой проводки необходимо использование специальных коронок, при помощи которых высверливается отверстие для подрозетников или круглых распределительных коробок. Для квадратных используется отбойник перфоратора.

Краткая пошаговая инструкция прокладки проводки в квартире

Разберём изложенную информацию на фотопримерах в общих чертах.

ИллюстрацияОписание действия
Выполнив разметку, делаем штробы и углубления для установки распределительных коробок, розеток и выключателей. Все линии должны располагаться строго вертикально или горизонтально.
Устанавливаем пластиковые коробки и подрозетники. Раньше разрешалось монтировать металлические, но сейчас ПУЭ это запрещает.
Кабели протягиваем по отдельности для каждой из групп. Работа выполняется поэтапно с обязательной маркировкой направления провода.
При коммутации в распределительной коробке имеет смысл отметить, куда идёт тот или иной провод. Это поможет в будущем при производстве ремонта.
Уложенные кабеля будут выглядеть так. Теперь остаётся оштукатурить стены и выполнить финишную отделку.
Вводный щит в квартире.Подобный вид он будет иметь при расположении основного силового щита на лестничной клетке.

Как смонтировать и собраться щиток для распределения электроэнергии в доме

Установка щитка характерна для завершающих этапов прокладки электропроводки в загородном доме. Каждый этаж должен быть оборудован этим устройством. Приборы отличаются количеством модулей. Сначала требуется посчитать количество потребителей. Чтобы разобраться в расчетах, можно рассмотреть простой пример.

Исходные данные:
  • Трехкомнатный дом;
  • Имеется кухня, коридор, ванная;
  • Установлен водонагреватель;
  • Подогрев напольного покрытия и кондиционеры смонтированы во всех жилых комнатах и на кухне;
  • Имеется стиральная машинка и электрическая плита.

В зависимости от исходных данных в щитке устанавливается 5 выключателей на 10 А для освещения дома. Понадобится 1 заземление на 25–32 А для плиты и 14 заземлений на 16 А для прочих розеток. В итоге распределительное устройство монтируется на 36 модулей. При монтаже ограничителя напряжение в схеме электропроводки количество модулей увеличивается до 48.

Когда щиток установлен, занимаются монтажом УЗО и выключателей. Для этого используют DIN-рейку, которая продается вместе с распределительным прибором.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

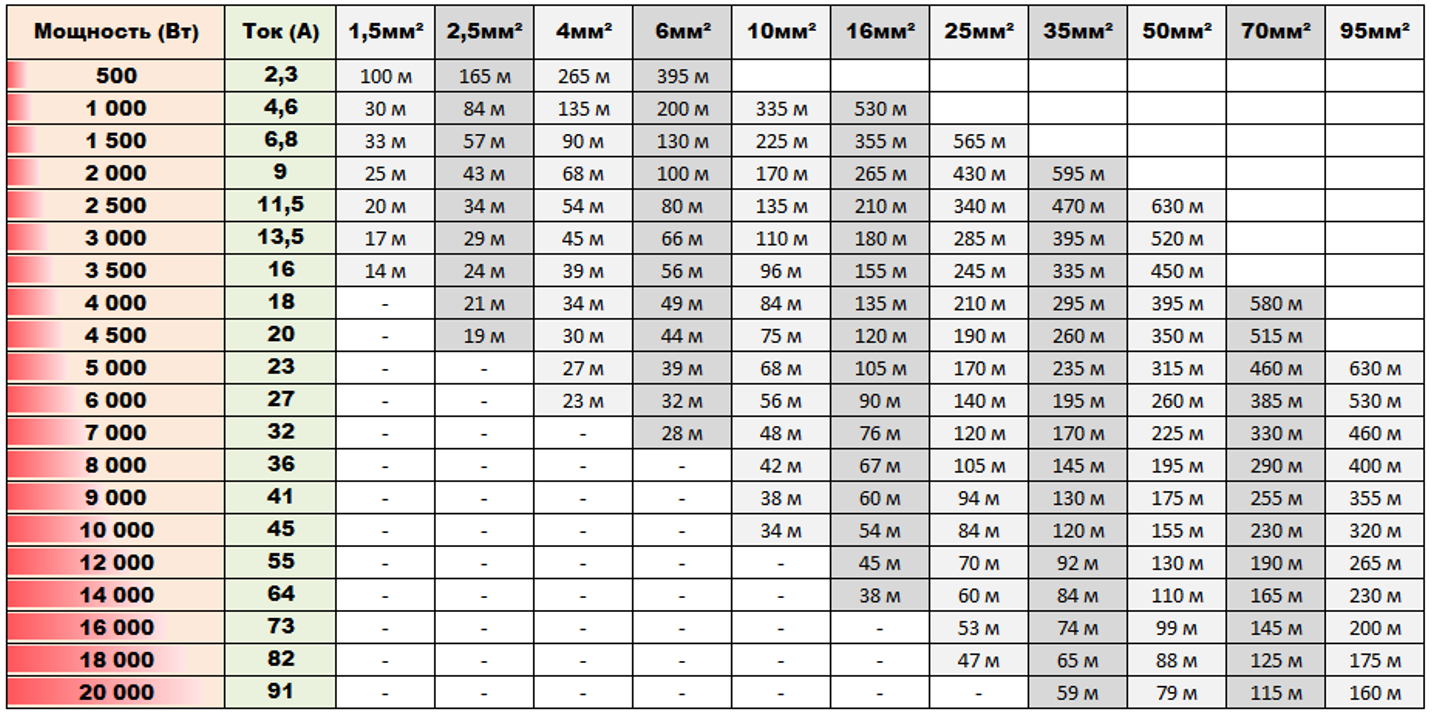

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

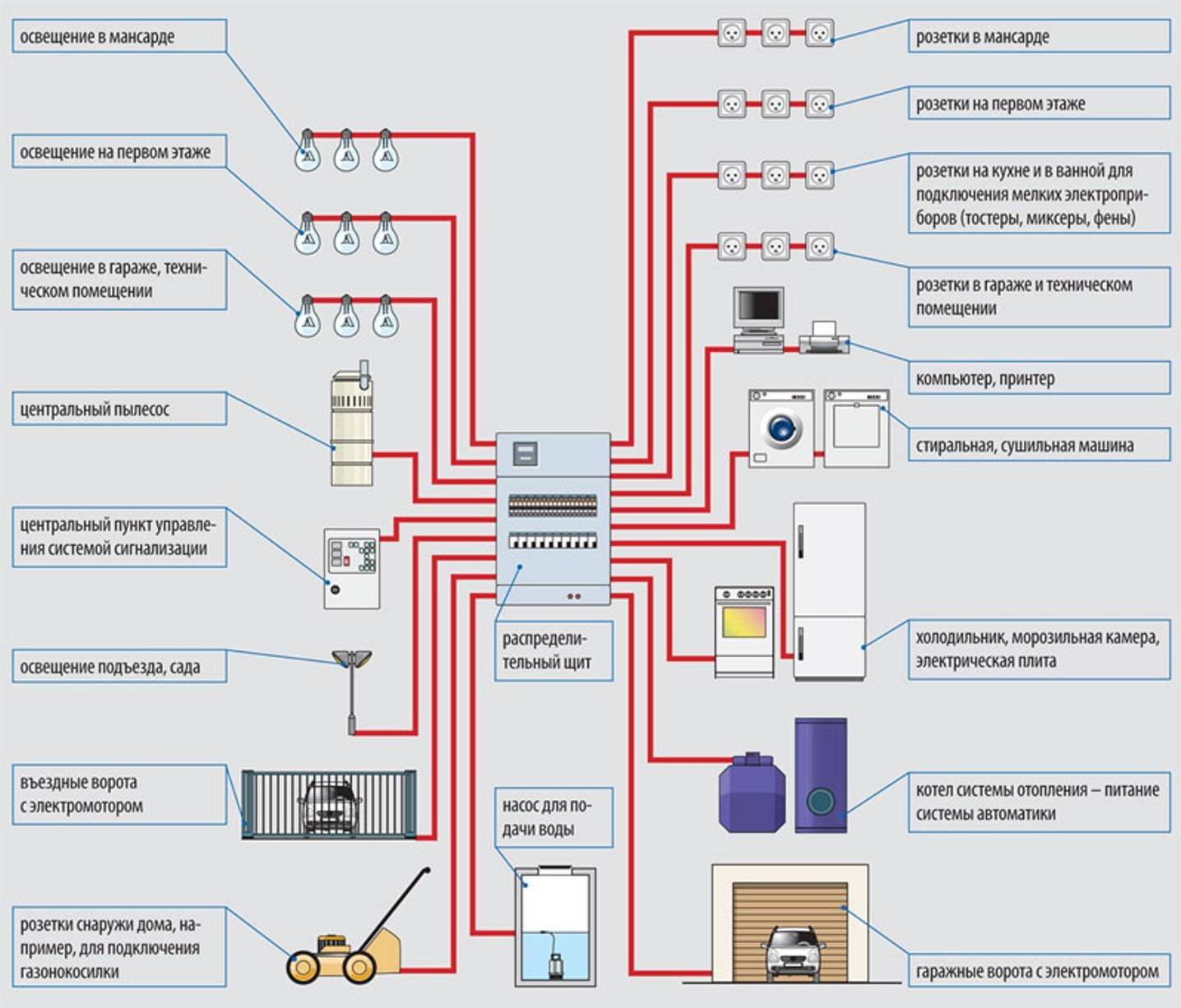

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Правила безопасности, ошибки и способы их избежать

Иногда домовладельцы пренебрегают некоторыми нюансами или допускают по невнимательности ошибки, могущие серьезно повлиять на пожаробезопасность. Мы рассмотрим самые популярные из таких ошибок и способы избежать их.

  • Алюминиевые провода. Их ни в коем случае нельзя использовать. Они хрупки и могут обломиться при замене розетки или выключателя. Лучше заплатить дороже, но взять медные.
  • В скрытой проводке запрещено использовать многожильные провода. Клемма не очень хорошо держит такой кабель, поэтому создается точка постоянного нагрева. Это может привести как к порче розетки/выключателя, так и к пожару.
  • Не соединяйте между собой провода из разных металлов напрямую. Во избежание окислов делайте это только через клемму, чтобы устранить возможный контакт металлов.
  • Гидроизоляция. Нельзя пренебрегать ею в помещениях с повышенной влажностью: санузлах, кухнях, кладовых, террасах. Ее отсутствие может стать причиной удара электротоком.
  • Размечайте длину провода с максимальной точностью. Ставить скрутки на прямых участках, особенно, если не хватает 10-15 сантиметров, категорически запрещено!
  • Штроба под канавку. Ее глубина должна быть 2-2,5 сантиметра. Глубже заводить кабель нет смысла, а более мелкую канавку сложно заштукатурить.
  • Распределительные коробки. Они должны быть расположены практически под потолком. Это делается для удобства обслуживания проводки и во избежание путаницы кабелей различного назначения.
  • Пропилы под провод. Они должны быть строго вертикальны или горизонтальны. Возможная экономия кабеля при диагональной прокладке может привести к попаданию в него сверлом или гвоздем при ремонтных или отделочных работах в доме.
  • Сечение провода. Оно не должно быть слишком тонким. Тонкие провода не выдерживают повышенной нагрузки и отгорают. На розеточную группу оптимальное сечение – 2-2,5 мм, на осветительную – 1,3-1,5 мм.

Далее в видео опытный специалист расскажет, как самому выполнить проводку электричества в доме, с чего ее начать, и даже самый далекий от электрики человек сможет сделать это своими руками:

И немного о технике безопасности. Работайте с домашней электрикой только при выключенных пробках. Поражение током может привести к самым печальным последствиям.

Монтаж проводки

Первые проводники, которые будут укладываться – магистральные. Предназначение магистральной проводки состоит в том, чтобы подать электричество от автомата до распределительных коробок. Такие провода должны иметь двойную изоляцию. Независимо от способа укладки, монтаж основных магистралей должен проходить в гофре, при условии, что длина не превышает 10 м. Это делается на случай выхода из строя кабеля.

Для монтажа наружным способом укладка проводов может проводиться в том месте, где это предусмотрено отделкой. Это может быть плинтус или специальный проем внизу стены. И если изначально был выбран способ наружного монтажа проводов, то такой прием обязательно должен быть изложен в проекте.

Для укладки кабеля внутренним способом по стенам размечаются линии, где будет проходить штроба и специальным инструментом штроборезом вырезаются углубления. Это также можно сделать с помощью болгарки с диском по бетону, но, прибегая к такому способу штробирования стен, нужно быть готовым к очень большому количеству пыли.

По сделанным штробам, обращаясь к схеме электропроводки всего дома, нужно установить распределительные коробки.

Делаем разводку

Проводка может быть двух типов – наружная или скрытая. Сегодня практически повсеместно используют скрытую проводку, которую укладывают в вырезанные по стенам и потолку штробы. Наружная проводка применяется там, где каналы проложить не удается – в деревянных домах, конструкциях из оцилиндрованного бревна, бруса, по полу и пр.

Рисуя схемы электропроводки в частном доме своими руками, обязательно учитывайте, что СНиП требует делать покомнатную разводку. Более того, нужно рассоединять линии розеток и освещения. Такое решение более затратно, чем “круговые” схемы, но оно безопасно и позволяет включать в сеть мощные потребители без риска выхода остальных приборов из строя. К тому же покомнатная разводка позволяет проводить ремонт в одном помещении, отключив его, тогда как в остальных будет электричество.

Разделение сетей по классам позволяет использовать кабеля и автоматы нужной мощности. К примеру, для освещения используется провод на 1.5 квадрата и автомат на 16А. Этого вполне достаточно для подключения нескольких источников освещения и даже мощной центральной люстры. Для розеток используют кабель на 2.5 квадрата и автомат на 25 ампер. Суммарная мощность на одну линию не должна превышать 4,5 кВт (например, микроволновка, вытяжка и электрочайник, включенные в одну розетку или линию “едят” 800+300+1300 Вт или 2,4 кВт). Если вы планируете подключать мощные потребители (к примеру, бойлер на 3-4 кВт, стиралку, электрокотел, духовой шкаф), то тяните к ним отдельные линии.

Нормативы прокладки кабелей

Линия подходит к электрическому щитку, на каждую устанавливается отдельный автомат согласно мощности. На входе ставится общий автомат (можно использовать на 32 или 40А).

Правила безопасности

Чтобы избежать рисков в процессе монтажа и дальнейшей эксплуатации проводки, соблюдайте такие правила:

  • Работать необходимо только при отключенном электричестве.
  • Нельзя соединять провода скрутками, даже если они выполнены из одного материала. Из-за постоянного нагрева-остывания скрутки ослабевают, что чревато возгоранием из-за плохого контакта.
  • Соединять провода нужно с помощью специальных зажимных гильз. Если жилы выполнены из разных материалов (медь и алюминий), их подключают посредством специальных переходников.
  • Инструмент для работы с электропроводкой должен иметь ручки с надёжной резиновой изоляцией.
  • Автоматы для электросети следует подбирать в зависимости от мощности потребления. Для дома и квартиры обычно устанавливают автоматы на 16-25 А.
  • Повороты проводки можно делать только под прямым углом.
  • В каждой комнате должна быть отдельная распределительная коробка.
  • На вводе желательно помимо автоматов дополнительно устанавливать УЗО для защиты от поражения током. Лучше приобрести диффавтоматы, которые выполняют одновременно функцию обычных автоматов и УЗО.
