Разводка труб водоснабжения в новостройке: типы, схема укладки и способы монтажа

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Не допускается вмуровывать в стену участки трубопроводов с различными разъемными соединениями. Всевозможные американки, обжимные фитинги, переходные муфты с пластиковой трубы на резьбу и другие элементы обязательно нужно монтировать открыто. Это позволит получить к ним беспрепятственный доступ для обслуживания и ремонта.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

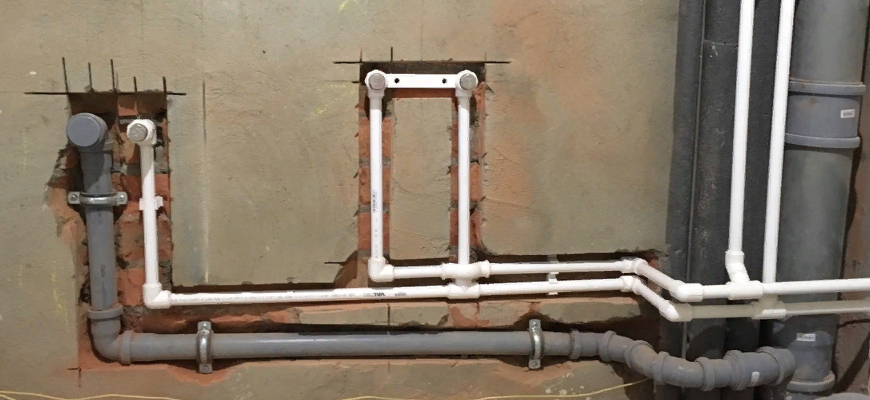

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

нельзя использовать стальные трубы;
существенные затраты времени и сил на штробление стен;
сложность монтажа с использованием исключительно неразъемных соединений;
отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

использование труб из любых материалов;
возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

уменьшение полезного пространства;
неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Что лучше: закрытый или открытый трубопровод

При выборе способа монтажа водопровода (открытый или скрытый) учитывают дизайн помещения, количество потребителей и материал трубопроводов.

Если используют стальные или металлопластиковые изделия, то расположение внутри стен не допускается. Для скрытой установки подходят изделия из полипропилена, но необходимо качественно выполнить стыки. При появлении течи в процессе эксплуатации водопровода потребуется снять отделку со стен, что приводит к повторному ремонту помещения.

При укладке используют гофрированные сантехнические рукава. Дополнительные оболочки компенсируют температурные деформации либо предохраняют пол или стены от воздействия конденсата, появляющегося на поверхности труб для холодной жидкости.

Закрытая форма трубопровода смотрится эстетичнее.

Выбор труб для системы водоснабжения

Для подачи воды используют несколько типов изделий, отличающихся материалом:

Медные трубопроводы, соединяемые пайкой, отличаются повышенной эластичностью и устойчивостью к коррозии. Рассчитаны на эксплуатацию при температуре до +250°С. Для гибки либо пайки заготовок необходимо оборудование. При установке втулок из металла образуется гальваническая пара, что приводит к разрушению деталей. Изделия этого типа редко применяют в многоквартирных домах из-за высокой цены и электропроводности.
Стальные с поверхностной оцинковкой использовались в СССР при строительстве зданий. Соединяются контактной сваркой или резьбовыми муфтами. Не отличаются высокой устойчивостью к коррозии, не допускается скрытое крепление в стенах квартиры.
Металлопластиковые изделия с повышенной эластичностью. Соединяются втулками на резьбе или обжатием. Заготовки не пригодны для скрытой укладки в стенах квартир, отличаются коррозионной устойчивостью. Внутренняя часть не покрывается отложениями.
Полибутиленового типа, выдерживающие нагрев до +90°С. Заготовки соединяют пайкой. Из-за высокой цены используются ограниченно (например, при обустройстве отапливаемых напольных покрытий).
Армированные полиэтиленовые заготовки выдерживают напор до 3,5 атм. Повышенная эластичность допускает застывание воды, поэтому изделия можно использовать на дачных участках. Не рекомендуется укладывать в стенах жилых домов.
Изделия из ПВХ, соединяемые клеем или пайкой, используются для технологических водопроводов. Выдерживают напор при подаче жидкости не выше 3,5 атм., деградируют под воздействием ультрафиолета.
Полиизопропиленового типа. Заготовки рассчитаны на напор до 12 атм. и температуру до +130°С. Отличаются невысокой ценой, устойчивы к образованию солевого налета. Используются для постройки стояков и разводки в жилых домах, офисных помещениях.

Трубы водопровода.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

Минимально допустимое давление – 0,3 ат.
Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
Потеря напора в отборно-учетном узле – 0,25 ат.
При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Разработка схемы водоразбора

Схема водопровода в квартире нужна в первую очередь для себя, чтобы не запутаться, не просчитаться и потом точно знать, где что – особого разрешения на эту работу не требуется. Но при регистрации счетчика инспектор водоканала может попросить взглянуть на схему, так что вычертить нужно правильно.

Полная схема водразбора частного дома

Полная схема по всем правилам – работа серьезная и для знающего специалиста; к примеру – на большом рисунке схема водоснабжения частного дома с летней кухней, необходимая, чтобы проект был утвержден. Но для замены труб в квартире так утруждаться не нужно, достаточно, чтобы на схеме было ясно видно и понятно:

Трубы горячей и холодной воды, их тип и диаметр просвета.
Приборы учета.
Аварийные клапаны и сливы.
Запорная арматура.
Точки разбора с указанием потребителей.
Резервные ветви и устройства.
Направление тока воды.

Чтобы все это было понятно не только себе, или себе спустя год, определенные правила при вычерчивании нужно соблюдать. Разберем на примерах, см. рис. Слева – более-менее сойдет, но с замечаниями, справа – неправильно:

Упрощенные схемы водоразбора с ОШИБКАМИ

Схема справа выполнена в изометрии – для красоты, что ли? Пересечения труб ее запутывают, а представления о реальном расположении точек разбора она не дает: стиралка с бойлером выходят под полом.
Там же слишком много стрелок-указателей тока там, где и так ясно, куда течет, что тоже запутывает схему.
Там же – нечетко и не по правилам изображена запорная арматура с приборами учета.
Там же – не указаны тип и диаметр труб.
Там же – кто, где и когда видел, чтобы вода в бойлер подавалась сверху, а унитаз смывался через отлив?
Зато на схеме слева даже не специалисту ясно, что бойлер (6) – резервный. Замечание будет: «А где обратный клапан на горячую? Без него при прекращении подачи котел свою в горячий стояк погонит, если вентиль (10) не перекрыть». Но это уже по сути дела и с полным пониманием.

Правильная упрощенная схема водопровода в квартире

Пример произвольно, не по правилам оформления проектно-конструкторской документации, но совершенно понятно и без излишеств выполненной схемы водоразбора показан на следующем рисунке. Это еще и пример параллельного водоразбора; где гребенки, понятно.

Пошаговый алгоритм работ

Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:

Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:

выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.

Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным

Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны

Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.

Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.

Выбор материала для труб в доме

Сегодня рынок предлагает нам трубы из следующих материалов:

металлопластик;
Выбор труб
сталь;
медь;
сшитый полипропилен. Каждый из этих материалов имеет свои достоинства и недостатки. Медные трубы долговечны, но дороги.

Металлопластик не боится коррозии, солнечных лучей, но для таких систем исключена температура выше 95 градусов. Поэтому такие трубы подходят для холодного водоснабжения из скважины или колодца.

Полипропиленовые изделия на рынке недавно, но пользуются большой популярностью. Они не подвержены коррозии, не окисляются, долговечны. Их использование позволяет устройство водопровода сделать просто и быстро. Но соединяются они специальным паяльником. Наверно, это и является недостатком.

Важность правильного проектирования

Задача по созданию водопроводной системы в квартире выглядит простой. Нужно доставить воду от центрального стояка (стояков) к каждой точке разбора. Список таких точек в разных квартирах может быть очень разным. Упрощенный вариант состоит из пары раковин (на кухне и в ванной комнате), а также унитаза и ванны.

Но современные реалии диктуют более сложные схемы. Практически в каждой квартире сегодня найдутся дополнительные бытовые устройства, для работы которых также необходима водопроводная вода.

Практически везде имеется автоматическая стиральная машина. Все больше хозяек стремятся дополнить свою кухню еще одной полезной технической единицей – посудомойкой, машиной для санитарной обработки посуды.

В ванных комнатах помимо ванны устанавливают современные душевые кабины, часто снабженные дополнительными опциями, такими как гидромассаж. Рядом с унитазом может появиться удобный сантехнический прибор – биде.

Наконец, в больших квартирах количество санузлов не ограничивается одним. Пара дополнительных унитазов, еще одна душевая кабинка повышают комфорт для жильцов квартиры, как и нагрузку на водопроводную систему.

В результате требования к качеству работы водопровода возрастают. Некоторые приборы очень чувствительны к напору воды, который во многом зависит от того, насколько правильно спроектирована схема разводки труб.

Грамотное проектирование не только улучшает характеристики водопроводной системы, но и снижает расходы на ее монтаж и эксплуатацию, а также облегчает проведение ремонтных работ.

Расчёт диаметра труб

Специалисты рекомендуют проводить расчёт сечения труб до их приобретения. Это позволит избежать проблем с пропускной способностью конструкции. Основные положения, которые необходимо учитывать при расчёте труб:

Для самой крайней точки запас напора должен составлять двухкратный показатель.
Турбулизация может возникать в трубах с сечением 12 мм. Как правило, это происходит на входе в стояк, где нормальное значение напора составляет 1,5–4,5 атмосфер. В трубах с диаметром 16 мм при тех же условиях турбулизация не возникает.
Потеря показателя давления на единицу арматуры и соединительных элементов трубопровода составляет примерно 0,15 атмосфер.
Трубы из полипропилена с сечением 16 мм имеют потерю 0,05 атмосфер на 1 метр конструкции.
Минимальное разрешённое давление в процессе эксплуатации составляет 0,3 атмосферы.

Очень важным показателем считается то, каким будет давление на входе. В зависимости от особенностей вход имеет свой показатель давления. По этому параметру определяют — хватит ли напора для дальних приборов в конструкции. При желании можно узнать общее давление в стояке, которое определяет манометр, располагающийся в подвальном помещении здания. Эту цифру нужно разделить на количество этажей и получится примерный показатель давления на входе для одной квартиры.

Выбор труб зависит от давления в водопроводной системе здания, его показатели нужно обязательно выяснить

Помимо этого, существует значение, которое определяет нелинейную зависимость потерь давления внутри водопровода. Основным фактором, который определяет этот показатель, является скорость течения среды по трубам. Она зависит от диаметра труб и даже при небольшом увеличении диаметра значение потери сильно снижается.

Наиболее популярна разводка, которая учитывает показатели потери и снижает их до максимума — это разводка трубой с сечением 20 мм, имеющей отводы к трубам 16 мм.

Частые ошибки при монтаже труб водоснабжения

Составление проекта водопроводной системы, и коллекторной, и тройниковой, лучше всего поручить профессионалам, знакомым со строительными нормами и способным выполнять гидротехнические расчеты. Но даже самый лучший проект окажется бесполезным, если при его реализации допущены ошибки.

Запорные краны — часть любой схемы водоснабжения: и последовательной, и коллекторной. Они устанавливаются на входе в водопроводную систему, а также перед каждым сантехническим прибором. Например, некоторые горе-мастера, движимые мыслью о неразумной экономии, пренебрегают требованием утеплять трубы горячего водоснабжения, которые уложены под полом или в толще стен. В результате часть тепловой энергии передается окружающим трубу материалам, что ухудшает качество воды. Кроме того, конденсат с поверхности труб без теплоизоляции может повредить отделку помещения.

Во время выполнения монтажных работ опытные мастера рекомендуют закрывать концы труб, которые еще не установлены, чтобы в них не попал мусор. Отсутствие этой предохранительной меры может привести к тому, что сразу же после монтажа водопровод придется тщательно и долго промывать или даже ремонтировать.

Во время пайки полипропиленовых водопроводных труб следует помнить о том, что небольшие загрязнения или влага в месте пайки могут существенно ухудшить качество работ. Если необходима пайка пластиковых труб, все работы следует выполнять в чистом помещении, чтобы избежать загрязнений. Недопустима также пайка труб, на которых присутствует хотя бы незначительное количество влаги. Капля воды или частички мусора в месте пайки могут значительно ослабить соединение и ухудшить его качество.

Не стоит проектировать систему водопровода таким образом, чтобы все трубы проходили через перекрытие через одно общее отверстие. Это может ухудшить характеристики работы водопровода. Профессиональные проектировщики подобных ошибок никогда не совершают.

Составляя план разводки, необходимо проследить, чтобы трубы не перекрывали доступ к местам соединений. Это существенно облегчит выполнение ремонта в случае протечки

Недостаточное количество запорных устройств также может доставить множество неприятностей в ходе монтажных работ. Такая арматура в обязательном порядке должна присутствовать перед каждым прибором, на который подается вода, а также для каждого стояка. Если в доме имеется не один, а несколько санузлов, можно установить запорный кран для каждого из них.

Одновременно с системой водопровода обычно проектируют канализацию. Нужно проследить за тем, чтобы трубы и стояки отдельных систем не перекрывали друг друга. В дальнейшем это облегчит уход и проведение ремонтных работ.

Что б избежать выше упомянутых ошибок обратитесь к мастерам своего дела. а нашем сайте в разделе “Сантехработы” вы найдете своего мастера по разводке водопровода.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Схемы холодного водоснабжения

Теперь давайте познакомимся со схемами автономного водоснабжения и требующимся для их реализации оборудованием. Они вполне предсказуемо определяются источником воды.

Видео в этой статье поможет вам узнать больше о том, как и чем выполняется монтаж водоснабжения в частных домах.

Колодец

Какой должна быть схема монтажа водоснабжения дома при подаче воды из колодца или неглубокой скважины?

При глубине зеркала воды не больше 8 метров для ее подачи в дом нужны:

Изображение	Описание
Станция водоснабжения	Насосная станция. Так называется комплект из установленных на общей станине поверхностного центробежного насоса, мембранного гидроаккумулятора и автоматического реле с датчиком давления. Гидроаккумулятор сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды, а реле отвечает за включение и выключение насоса при достижении пороговых значений давления.
Всасывающий патрубок — полиэтиленовая труба	Всасывающий патрубок. Это должна быть жесткая труба (например, полиэтиленовая) с диаметром, равным диаметру всасывающего патрубка насоса (у младших моделей с производительностью до 100 литров в минуту — 25 миллиметров).
Внутренности пружинного обратного клапана	Обратный клапан. Он ставится на всасывающий патрубок и исключает слив воды из водопровода и гидроаккумулятора при отключении насоса.
Фильтр с нержавеющей сеткой	Фильтр механической очистки. Он монтируется перед обратным клапаном и исключает попадание в насос и далее в водопровод песка и частиц грунта.
Ввод смонтирован полиэтиленовой трубой на компрессионных фитингах	Ввод водоснабжения. Он укладывается в грунт ниже уровня промерзания. Чаще всего для монтажа ввода используются напорные трубы ПНД (из полиэтилена низкого давления): благодаря своей эластичности они переносят подвижки грунта и даже замерзание в водопроводе воды.

Насосная станция установлена в подвале дома

Скважина

Как выполнить монтаж водоснабжения в загородном доме, если в качестве источника воды используется артезианская скважина?

В этом случае для подъема воды потребуется погружной насос. Если в случае насосной станции глубина всасывания ограничена атмосферным давлением (именно оно вытесняет воду во всасывающий патрубок, когда в нем создается разрежение), то напор на выходе погружного насоса определяется только его характеристиками. Многоступенчатые скважинные насосы способны поднять воду на высоту в десятки и даже сотни метров.

Скважинный насос Вихрь СН-50

Кроме насоса, для организации водоснабжения понадобятся:

Уже знакомый нам обратный клапан. Он монтируется на выходном патрубке насоса, и выполняет ту же функцию, что и в случае насосной станции — исключает слив воды после отключения насоса;

На фото хорошо виден обратный клапан после насоса

Гидроаккумулятор, создающий запас воды в несколько десятков литров. Чем больше емкость мембранного бака, тем реже включается насос. Бак подключается к любой точке водопровода;

Горизонтальный гидроаккумулятор

Реле давления, отвечающее за подачу и отключение питания насоса.

Реле давления

Емкость

Как организовать автоматическое наполнение резервной емкости при подаче воды по графику?

Для этого достаточно подключить емкость к летнему водопроводу, и установить на ее заливном патрубке поплавковый клапан.

Поплавковый клапан в емкости для воды

Как обеспечить подачу воды из емкости в водопровод?

Самый простой способ — установить резервный бак на чердаке дома.

Такая схема водоснабжения энергонезависима, надежна, но имеет ряд довольно неприятных особенностей:

Чердак должен быть отапливаемым, иначе в первые же ночные заморозки вода в баке замерзнет;

Утепление накопительной емкости

Напор воды в водопроводе будет равен высоте бака над точкой водоразбора. Между тем при напоре менее трех метров подключенная к системе водоснабжения бытовая техника (проточные водонагреватели, стиральные машины и т.д.) просто-напросто не включится;

Емкость должна быть как минимум на три метра выше верхней точки водоразбора

Запас воды будет ограничен прочностью балок перекрытия. Ставить на деревянные балки резервуар объемом в несколько кубометров — очень сомнительная идея.

Существует ли схема водоснабжения из емкости, лишенная перечисленных недостатков?

Схема водоснабжение с подачей воды насосом из накопительного бака

Подключение станции к баку
