Советы по энергосбережению
Для искажения в меньшую сторону результатов измерений применяют:
- монтаж обходных цепей;
- изменения в конструкции;
- сильные постоянные магниты.
Эти и другие незаконные действия выявляют в ходе регулярных и оперативных проверок. Нарушителей наказывают крупными штрафами, отключают от сетей электропитания. Чтобы исключить подобные неприятности, рекомендуется использовать разрешенные способы экономии:
- замену устаревших ламп накаливания светодиодами;
- энергоэффективные системы отопления, кондиционирования;
- современную технику с высокими параметрами по КПД.
Хороший результат можно получить с помощью комплексных мероприятий. Помимо соответствующего оснащения, следует корректно использовать «мультитарифное» подключение. Работу отдельных потребителей настраивают на временные промежутки (ночь, выходные дни) с минимальной стоимостью электроэнергии. К сожалению, для реализации подобных проектов счетчик цэ6807бк не подходит.
Подключение прибора
Перед тем как подключить счетчик, нужно ознакомиться с его документацией и сверить номера устройства на корпусе и в формуляре прибора. Счетчик, приобретенный в магазине, обязательно имеет формуляр и инструкцию по эксплуатации. В инструкции приведены технические параметры данного прибора и схема его подключения.
Выпущенные в разное время приборы могут иметь некоторые различия в подключении, поэтому необходимо пользоваться схемой, которая приведена на внутренней поверхности крышки клеммной колодки.
Схема включения универсальна и подразумевает подсоединение 4 проводников:
- 1- вход фазы (сеть);
- 3 — выход фазы (нагрузка);
- 4 — вход нуля (сеть);
- 5(6) — выход нуля (нагрузка).
Работы по подключению счетчика СЕ 101 можно производить только при отсутствии напряжения сети. Порядок работы следующий:
- отключить питание на вводном кабеле;
- установить на распределительный щиток счетчик, вводные и нагрузочные автоматы защиты сети;
- зачистить концы вводного кабеля;
- подать напряжение и определить при помощи индикаторной отвертки фазный провод и пометить его;
- вновь отключить питание;
- зажать вводные провода в клеммах колодки в соответствии со схемой;
- подключить провода нагрузки;
- подать питание;
- проверить наличие напряжения на выходе счетчика;
- подключить нагрузку и убедиться в том, что показания счетчика увеличиваются пропорционально нагрузке.
Устройство и принцип действия силовых трансформаторов
Каждая клемма имеет 2 винта. Длина снимаемой изоляции должна быть такой, чтобы оголенный проводник не выходил за пределы клеммы, и изоляция не попадала под винты.
Сначала затягивают верхний винт, а затем, убедившись, что провод зажат прочно, затягивают нижний.
При использовании многожильного провода необходимо обжать концы специальным наконечником или облудить и пропаять жилы.
Счетчик Энергомера СЕ 101 не будет работать в случае преднамеренного или случайного неправильного подключения.
Современная электропроводка характеризуется наличием 3 проводников, один из которых служит для подключения заземления. Данный провод не используется в схеме включения электрического счетчика. Провод заземления можно определить по желто-зеленому цвету изоляции.
Технические характеристики
| Характеристики | Величина |
| Класс точности | 1 или 2 |
| Диапазон входных сигналов: | |
| сила тока, А напряжение, В коэффициент мощности | от 0,05 Iб до Iмакс от 0,75Uном до 1,15Uном от 0,8емк. до 1,0 до 0,5инд. |
| Базовый (максимальный) ток, А | 5 (50); 5 (60) или 10 (100) |
| Номинальное напряжение, В | 230 |
| Диапазон рабочих температур окружающего воздуха, °С | -40… +70 |
| Диапазон значений постоянной счетчика, имп/(кВт*ч) | от 800 до 6400 |
| Рабочий диапазон изменения частоты, Гц | 50±2,5 или 60±3 |
| Стартовый ток (чувствительность), мА: | |
| для одноэлементных счетчиков | |
| с базовым током 5 А с базовым током 10 А | 10 20 |
| для двухэлементных счетчиков: | |
| с базовым током 5 А с базовым током 10 А | 20 40 |
| Полная мощность, потребляемая цепью тока при базовом токе, В*А, не более | 0,05 |
| Полная (активная) мощность, потребляемая цепью напряжения при номинальном значении напряжения, В*А (Вт) | 9 (0,8) |
| Масса, кг, не более | 1,0 |
| Способ крепления | Рейка ТН35, винты |
| Габаритные размеры, мм: | |
| для R5 для R5.1 для S4 для S6 для S8 для S10 | 110×89×72.5 105×90×60 185×121×61.5 170×115×53 200×125×75 185×124×61.5 |
| Средняя наработка до отказа, час | 220000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 700 |
Размеры счётчиков электроэнергии – Энергомер СЕ101
Трехфазный счетчик электроэнергии – Энергомера ЦЭ6804
Электросчётчик Энергомера ЦЭ6804 – трёхфазный прибор, предназначенный для определения потреблённой энергии (её активной составляющей). Аппарат может применяться в бытовой и промышленной сфере, коммунальном хозяйстве и на других индивидуальных объектах.
Вид счётчика – Энергомера ЦЭ6804
Устройство и принцип работы
Корпус прибора снабжён:
- измерительным модулем, в виде электронной платы;
- тремя токовыми датчиками;
- механическим отсчетным устройством.
Пластиковая крышка закрывает клеммы. Аппарат оборудован испытательным выходом и светодиодным индикатором, сигнализирующим об интенсивности расхода.
Изделие может эксплуатироваться индивидуально или подключаться к централизованной сети контроля.
Поступающие токовые сигналы воспринимаются измерительным модулем и преобразуются в импульсы, с последующей передачей и отображением на механическом отсчетном устройстве роликового типа.
Технические характеристики
| Класс точности | 1 |
| Частота измерительной сети, Гц | 50±2,5 |
| Номинальное фазное напряжение, В: | |
| для счетчиков непосредственного включения для счетчиков трансформаторного включения | 220 (380) 57,7 (100) |
| Номинальная (максимальная) сила тока, А: | |
| для счетчиков непосредственного включения для счетчиков трансформаторного включения | 60; 100 7,5; 10 |
| Стартовый ток (чувствительность): | |
| для счетчиков непосредственного включения, Iб для счетчиков трансформаторного включения, Iном | 0,002; 0,0025 0,001; 0,0015 |
| Полная потребляемая мощность параллельной цепи, не более, В*А | 8 (0,8) |
| Полная потребляемая мощность последовательной цепи, не более, В*А: | 0,1 |
| Диапазон рабочих температур, °С | -40… +60 |
| Габаритные размеры, мм | Ш33 — 169 x 235 x 70 Р31 — 110 х 143 х 66,5 Р32 — 143 x 170 x 52 |
| Масса, кг | 1,2 |
| Способ крепления | Рейка ТН35, винты |
| Средняя наработка до отказа, час | 160000 |
| Срок службы, лет | не менее 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 2500 |
Документация
- Руководство по эксплуатации: Смотреть
- Описание типа: Смотреть
- Декларация соответствия: Смотреть
- Каталог производителя: Смотреть
Гарантия на прибор
Производитель предоставляет гарантийное обслуживание на продукцию, если от момента выпуска прошло не более 4-х лет, включая хранение аппарата на складе.
Для принятия на гарантию, изделие необходимо предоставлять в комплекте с документами, приложенными изготовителем.
Преимущества прибора
Для прибора характерны следующие достоинства:
- запас по степени точности, согласно требованиям метрологических стандартов;
- привлекательный дизайн;
- выгодная цена;
- длительный срок эксплуатации;
- большой временной промежуток между поверками;
- надёжная защита от хищения энергии;
- возможность удалённого контроля показаний.
Разновидности счётчика
Модель выведена из эксплуатации. Производились следующие исполнения счётчиков:
Расшифровка маркировки счётчика – Энергомера ЦЭ6804
- 1 57,7В 1-7,5А 3ф.4пр. М Ш33 И – прибор с фазным напряжением 57,7 В при величине рабочего и максимального тока 1 и 7,5 А, табло отображает 4 целых разряда, тип корпуса для установки на щитке;
- 1 100В 1-7,5А 3ф.4пр. М Ш33 И – отличается большим параметром фазного напряжения (100 В);
- 1 220В 1-7,5А 3ф.4пр. М Р31 (Ш33 И) – циферблат в 5 разрядов, величина напряжения – 220 В, крепится на рейку ТН35;
- 1 220В 5-60А 3ф.4пр. М Р31 (Ш33 И) – отличается величиной электротока (как указано в маркировке), количество роликов – 6;
1 220В 10-100А 3ф.4пр. М Р31 (Ш33 И) – разница в показателях тока (10 и 100 А);
1 220В 5-10А 3ф.4пр. М Р31 (Ш33 И) – величины электротока также отображены в обозначении, отличаются от предыдущей модели (5 и 10 А).
Снятие показаний
Чтобы снять показания, необходимо учитывать целое значение киловатт-часов, без учёта дробной составляющей, отделённой запятой на корпусе под циферблатом. Дробный разряд обозначен изображённой вокруг него скобкой.
Для снятия показаний потребуется:
- Записать текущее значение на табло, опустив начальные нули.
- Отнять данные по прошлому месяцу.
- Разницу умножить на тарифный план(расценку за 1 кВт).
Можно ли сэкономить
Защита прибора не позволяет безнаказанно влиять на его работу с целью хищения энергии. Чтобы сэкономить, потребителю необходимо правильно подбирать изделие, исходя из параметров сети, суммарной мощности подключённой техники и площади сечения проводов.
Подключение счётчика
Аппарат крепится на стандартную ДИН-рейку или винтами. Работы должны производиться при отключённом токе квалифицированным электромонтёром. Провода зажимаются в клеммах, с проверкой плотности, в начале верхние, затем – нижние.
Схемы подключения приведены в руководстве по эксплуатации, входящем в комплект изделия.
Технические характеристики
Технические характеристики счётчика ЦЭ6804
Срок службы прибора
Данная модель характеризуется 30-летним нормативным сроком службы. Количество часов наработки до выхода из строя составляет 160000. Изготовителем гарантируется безаварийная работа устройства в начальные 4 года после выпуска. В этот период включено и хранение прибора на складе до продажи потребителю. Если выход из строя продукции в пределах гарантийного срока произойдёт не по вине владельца, электросчётчик принимается на бесплатный ремонт или подлежит обмену.
Межповерочный интервал
Величина межповерочного интервала – 16 лет. Сведения о начальной поверке занесены в паспорт изготовителем, без таких данных продукция не должна распространяться в торговых сетях. Результаты периодических поверок также вписываются в паспортную документацию сотрудником, выполнявшим работы.
Стоимость счётчика
Цена на данный вид продукции составляет около 2000 рублей, в зависимости от региона приобретения и расценок торгового представителя. Указанный товар доступен не во всех регионах РФ, поэтому предварительно необходимо выяснить наличие модели на складе.
Модель СЕ 102
Счетчик электроэнергии Энергомера СЕ 102Большинство специалистов сегодня советуют выбирать счетчик электроэнергии Энергомера СЕ 102.
Его чаще всего используют, чтобы учитывать потребление электроэнергии в бытовых нуждах. Это безусловный лидер среди других подобных приборов.
Привлекательна не только его доступная цена, но и качество, а также положительные отзывы, которые оставляют потребители. Этот счетчик внесен в государственный реестр средств измерений в России, так что его допустимо использовать в квартирах или частных домах на абсолютно законных основаниях.
Это многотарифный счетчик учета электроэнергии. Для передачи накопленной информации используется цифровой 485 интерфейс.
В отечественном приборостроении концерн Энергомера занимает одну из лидирующих позиций. И уже выпустил пять поколений приборов для учета электроэнергии. На сегодняшний день половина всех счетчиков имеют марку Энергомера, каждый год с конвейеров завода сходит не менее двух миллионов экземпляров.
Особенности индикационного табло
Индикационное табло имеет несколько вариантов исполнения. Каждая из модификаций индикатора отражена в маркировке прибора:
- М6 — шестисегментный;
- М7 — семисегментный;
- отсутствие символа “М” — жидкокристаллический.
Устройства с электронным жидкокристаллическим индикатором более надежны, поскольку в них отсутствуют подвижные элементы, но характеризуются более узким диапазоном допустимой температуры эксплуатации. Это связано с тем, что ЖКИ теряют работоспособность при больших отрицательных значениях температуры.
Механические индикаторные устройства приборов СЕ 101 имеют дополнительный сегмент, показывающий десятые доли киловатт. Данная секция обведена на индикаторе красной каймой и при снятии показаний не учитывается.
Описание
Электросчетчик ЦЭ6803В
Электросчетчик ЦЭ6803В может использоваться только при определенных условиях эксплуатации:
- Прибор устанавливается в месте, температура в котором не может пересекать границу сорока градусов мороза и шестидесяти градусов тепла, только в данном температурном диапазоне можно рассчитывать на корректную работу и долговечную службу счетчика.
- Влажность воздуха не должна быть выше девяноста восьми процентов.
- Установка прибора возможна в месте, где нет негативного воздействия окружающей среды.

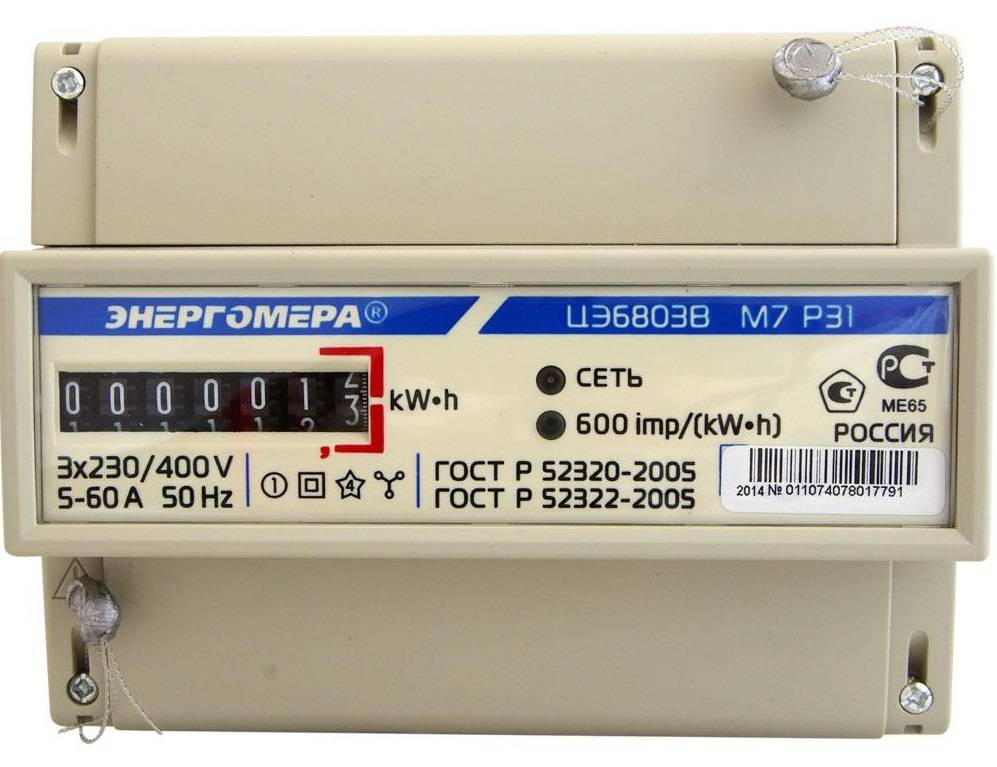

Внешний вид счетчика ЦЭ6803В 1 10 100а отличается эргономичностью и простотой. На внешней стороне располагается табло с крупными числами, показывающими количество потребленного ресурса. Также указывается ГОСТ, которому соответствует прибор. На каждом счетчике есть маркировка относительно технических характеристик и требований к использованию: тип корпуса, тип отсчетного устройства, схема подключения, класс точности, информация относительно номинального напряжения и тока.
Счетчик электроэнергии трехфазный ЦЭ6803В Р32 и другие модели не имеют принципиальных отличий от подобных измерительных приборов. Присутствуют отдельные незначительные конструктивные и технические отличия.
Это – выходные клеммы. Они служат для подключения к системе и проверки электрического устройства. Все модели с жидкокристаллическим экраном имеют энергонезависимую память, что дает возможность сохранять важные данные в случае отключения от электросети.
Электросчетчик м7 р32 ЦЭ6803В пломбируется оттиском клейма энерго-поставляющей организации
Перед монтажом прибора важно проверить отсутствие механических повреждений и наличие пломб. Счетчик ЦЭ6803В 1 отличается высокой надежностью, преимущественно не возникают вопросы относительно его комплектации
Индикация
Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.
Световые индикаторы
Какие бывают счетчики электроэнергии Нева?
В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:
- источника питания (сети 220 В);
- нагрузки.
В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.
К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.
Особенности индикационного табло
По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:
- 6 или 7 – соответствующее количество барабанов;
- отсутствие цифр – комплектация ЖКИ (7 регистров).
Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.
Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.
Барабанный индикатор показаний
К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.
Установка счётчика
Подключением прибора должен заниматься квалифицированный электромонтёр. Выбор схемы зависит от модификации.
Модель, приведённая первой в вышеперечисленном подзаголовке, подключается следующим образом:
Модификация Э6804/1 100В 1-7,5А М Ш33 И предусматривает применение при подключении два токовых трансформатора:
Непосредственное подключение модификаций, указанных в перечне 4-й и 5-й выполняется по следующей схеме:
Исполнение ЦЭ6804 220В 1-7,5А (5-10А) Ш33, а также разновидность данной модели с монтажом на ДИН-рейку подключаются по схеме:
Указанная модель достаточно проста в конструкции, но надёжна и отвечает всем необходимым требованиям по качеству, в соответствии с положениями государственных стандартов.
Структура условного обозначения: ЦЭ6807П X1 X2 X3-X4 X5 X6 X7
Какие бывают счетчики электроэнергии Нева?
В полном названии прибора по установленному стандарту зашифрованы следующие характеристики:
- Х1 – класс измерительной точности, который для этих счетчиков должен быть не хуже 2-го;
- X2 – номинальное напряжение (220V);
- Х3-Х4 – значения токов (номинал и максимум);
- Х5 – электронный (Э) или механический (М) способ отображения информации, цифрой обозначают количество разрядов;
- Х6 – тип корпуса с учетом места размещения оборудования;
- Х7 – рабочий диапазон температур.
Отдельно в паспорте, на корпусе и в сопроводительной документации указывают:
- год выпуска;
- серийный номер изделия.
Особенности конструкции и модификации счетчика

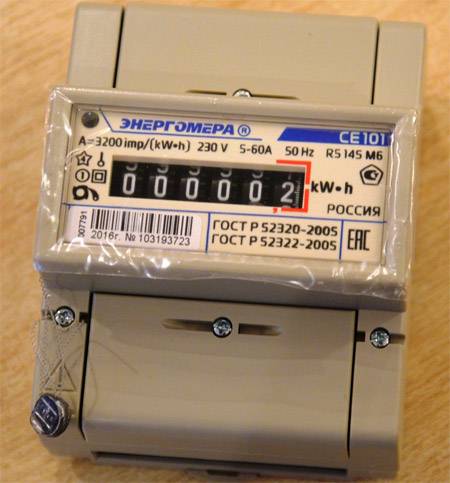

Электрическая схема счетчика «Энергомера СЕ 101» однофазная. Прибор выпускается в двух исполнениях: электронном и электромеханическом. Это существенно расширяет области использования устройства. Электронный вариант оснащается жидкокристаллическим табло, а для электромеханического применяется табло барабанного типа. Первый вариант не предназначен для наружной установки, так как экран на ЖКИ критичен к низким температурам. Электромеханическое табло позволяет устанавливать данный прибор учета снаружи помещения, при условии его монтажа в специальном защитном коробе.
Кроме двух вариантов исполнения электрической схемы счетчика СЕ 101, c барабанным и жидкокристаллическим табло, существуют несколько модификаций данного прибора по внешним признакам и конфигурации корпуса.
- Барабанное табло электросчетчика может иметь шесть (М6), либо семь разрядов (М7). Самая современная модификация прибора снабжена семизначным табло. Крайняя цифра справа выделяется красным маркером. Это доли потребленных киловатт и при снятии показаний они не учитываются. Цифры левее красной отметки учитываются при расчете стоимости потребленной электроэнергии. В жидкокристаллических индикаторах роль красного маркера выполняет точка.
- Конструкция корпуса прибора учета имеет шесть модификаций: R5, R5.1, S4, S6, S8 и S10. Модели с индексом R5 и R5.1 предназначены для установки на DIN-рейки и имеют для этого все необходимые конструктивные особенности. Модификации S6-S10 крепятся непосредственно в распределительный щиток или на стену. Независимо от конструктивных особенностей корпуса любая модель «Энергомера СЕ 101» может быть оснащена как табло барабанного типа, шестизначным или семизначным, так и индикатором на жидких кристаллах.
Каждая из моделей данного прибора учета предназначена для использования в конкретных условиях. Приборами с креплением на DIN-рейки в основном оснащаются многоквартирные дома и частные дома с встроенными электрощитами. Модификации с непосредственным креплением на стену или в щиток отлично подойдут для дач и других объектов, где нет возможности монтажа прибор на DIN-рейки.
Устройство счетчика
Конструкционно счетчик состоит из двух катушек: катушки напряжения и катушки электрического тока. Магниты этих катушек располагаются под прямым углом друг от друга на некотором расстоянии. Между ними находится диск из алюминия, закрепленный с обеих сторон на подшипниках и подпятниках. Ось диска содержит специальный червяк, который передает вращательные движения счетному механизму, демонстрирующему показания.
К сведению! Если прибор цифровой, то показания сначала обрабатываются микроконтроллером, который преобразует их из аналогового вида в цифровой, затем выводит данные учета энергии активного типа на экран.
Вариант того, как «Энергомера» может подключаться к сети
Счетчик Энергомера ЦЭ6804 — описание, характеристики
Счетчик энергомера цэ6804, является трёхфазным и применяется для учёта активной энергии в 4-х проводных цепях электрического тока. Может быть установлен, как изнутри помещения, так и снаружи, при условии помещения его в специальный электрический щиток. Широкое распространение данный прибор учёта нашел в общественных и жилых зданиях, а также на объектах промышленных предприятий.
Отличительные особенности счётчика
Одной из его отличительных способностей является увеличенная, в отличие от предыдущих моделей степень защиты от кражи электрического тока или его неправильного учёта:
- При смене направлений электрического тока, относительно фазных напряжений сети;
- Увеличенная степень защиты от воздействия электромагнитных излучений постоянного значения.
Конструкция прибора учёта электрической энергии энергомера цэ6804 позволяет устанавливать его на монтажную рейку конструктивного исполнения — ТН35, в полном соответствии со стандартами монтажа.
Допустимая сила тока приравнивается к 7,5 А, при подключении прибора посредством тр-ра тока, и 60А (100А) при прямом присоединении.
Нормативно-правовая документация
- Прибор выполнен по ГОСТ Р 52320;
- Имеет сертификат соответствия в России и СНГ;
- Электросчетчик цэ6804 внесен в Государственный реестр измерительных средств.
Характеристики электросчётчика ЦЭ6804
| Класс точности | 1; |
| Допустимая частота сети | 50±2,5 Гц; |
| Пофазное (линейное) напряжение: — прибор учёта, подключенный непосредственно — прибор учёта, подключенный через тр-р | 220 /380 В; 56,7 /100 В; |
| Рабочая (допустимая) величина тока: — для прибора учёта прямого включения — для подключенных через трансформатор | 5 /50 А; 10 /50 А; 1 /2 А; 5 /10 А; |
| Чувствительность, от номинального значения силы тока | 0,25 %; |
| Общая расходуемая мощность при параллельном включении, не более, | 8 (0,7) Вт; |
| Общая мощность потребления при последовательном включении, не более, В*А: — для включения напрямую — для подключения посредством трансформатора | 1,0 Вт; 0,1 Вт; |
| Диапазон номинальных температур | от -45 до 50 °С; |
| Размеры, мм | 142 x 150 x 58; |
| Вес | 0,8 кг. |
Присутствие телеметрического разъема допускает применять электросчетчики в АСКУЭ.
Срок службы и межповерочный интервал изделия
- Наработка до отказа (усредненное значение) — 160 тысяч часов;
- Максимальный период между поверками — 16 лет;
- Срок эксплуатации изделия достигает — 30 лет;
- Официальный срок гарантии от производителя — 4 года с момента изготовления продукции.
Безопасность и конструктивное исполнение
Безопасная эксплуатация энергосчётчика полностью соответствует следующим Гостам:
- ГОСТ 22261-94;
- ГОСТ Р 51350-99.
Соответствуют второму классу защиты от воздействия электрического тока. Испытания прибора показали, что изоляция выдерживает напряжение 4 кВ в период длительного времени (1 минута), с частотой 50 Гц, что соответствует всем требованиям безопасности.
Сопротивление между цепями, находящимися под напряжением и изоляцией не менее 20 МОм при идеальных условиях, а при повышенной влажности (93%) – не менее 7 МОм.
К установке и дальнейшей эксплуатации счётчика допускаются лица старше 18 лет и имеющие допуск к работе с электрооборудованием до 1000 В, а также изучившие руководство по использованию данного прибора учёта.
Снятие показаний
Разрядность счётчика имеет следующий вид – 000000,0. При необходимости снятия показаний, нужно записать значение цифр слева направо до запятой. После неё показываются десятые доли киловатта, которые при оплате не учитываются.
Чтобы установить количество потраченной за определенный период электрической энергии, нужно из последнего показания за период, вычесть предыдущее значение.
На дисплее отображен показатель расходуемой электроэнергии, нарастающим значением.
Обратите внимание на то, что наличие цифр на дисплее, не означает, что счётчик был в эксплуатации. Эти данные – результат поверки прибора на заводе-изготовителе
Порядок подключения ЦЭ6804
Установка счётчика производится на рейке ТН-35.
Схема подключения ЦЭ6804/1 220В 5-60А (10-100А) Р32 показана на следующем чертеже:
Способ включения ЦЭ6804/1 220В 1-7,5А Р32:
Рекомендуем: Счетчик энергомера се 301 — описание, характеристики
Устройство и принцип работы
Корпус закрывается общим кожухом и крышкой клеммного отсека. В зависимости от исполнения, аппарат может разделяться на 2 составляющие:
- измерительный модуль;
- отображающее устройство.
Связь между этими блоками осуществляется по радио или проводным способом через PLC-устройство.
Прибор, в зависимости от модификации, состоит из следующих элементов:
- одного или двух токовых датчиков – шунта или трансформатора;
- микроконтроллера;
- энергонезависимой памяти;
- встроенных часов;
- поверочного выхода;
- интерфейса для удалённого контроля;
- оптического порта;
- жидкокристаллического дисплея (выполненного в общем корпусе или в качестве составной части отображающего элемента).
Устройство и обозначение прибора
Поступающий электроток воспринимается и преобразуется измерительным модулем. Последующая математическая обработка позволяет вывести данные на дисплей, с параллельной записью во встроенной памяти.
Снятие показаний и поверка счетчиков
Для снятия показаний к учету берутся только цифры, не обведенные красной каймой, а у устройств с жидкокристаллическими индикаторами — только цифры до запятой.
Поверка счетчиков производится в специализированных организациях. Межповерочный интервал составляет 16 лет. Внеочередная поверка производится после ремонта. Поступающие в продажу устройства уже имеют поверку, но ее срок не должен быть более 2 лет. В противном случае необходима повторная поверка.
Для защиты от вскрытия электросчетчики СЕ имеют специальную голографическую наклейку. Винт, скрепляющий части корпуса, опломбирован. На пломбе указана дата поверки прибора.
</index>
Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделей
Электросчётчик Энергомера СЕ101 – однофазное, однотарифное изделие для подсчёта потреблённой электроэнергии при подключении в двухфазные цепи переменного электротока. Прибор рассчитан на использование в быту, коммунальной и промышленной сфере, в общественном учреждении для установки на любом индивидуальном объекте.
Проверка счетчика на дому без снятия
На данный момент можно заказать поверку, которая не потребует демонтажа.
В этом случае алгоритм действий следующий:
К дате, когда срок межповерочного интервала истекает, необходимо выбрать организацию, которая предоставляет выездные услуги. Чтобы избежать проблем, лучше сразу проверить наличие разрешающих документов.
Составить заявление
Важно указать все сведения о счетчике, а также информацию о месте его нахождения и собственнике жилья.
В установленное время придет специалист, который при помощи специальных технических средств и методик оценит функциональность прибора.
Контрольное измерение фиксируется, данные заносятся в акт, ставится печать и подпись. Если погрешность соответствует допустимой, то механизм пригоден для дальнейшей эксплуатации, в противном случае счетчик подлежит замене.
Выезд специалиста на дом – более дорогая услуга, но в этом случае собственник освобождается от необходимости отправлять прибор на экспертизу. А это может оказаться еще более затратным процессом, так как производится демонтаж и установка электросчетчика, которые нужно оплачивать.
Параметры работы
Посмотрим на технические характеристики данного электросчетчика:
- Широкий температурный диапазон воздуха от −40 до +60 °С;
- Защита от неблагоприятных воздействий окружающей среды;
- Наличие дополнительного входа для подключения сторонних устройств;
- Снабжён двумя световыми индикаторами. Один сигнализирует о наличии тока в сети. Второй показывает работу самого прибора в данный момент.
- Может применяться при подключении к кабельным сетям переменного тока с 3-мя или 4-мя жилами;
- Защита от постороннего воздействия в процесс измерений. Или попросту говоря — защита от воровства электричества.
Но есть и ограничения в применении:
- Нельзя использовать в помещениях с влажностью выше 98 %;
- Не применять в агрессивных средах;
- Это однотарифный счетчик. Он не разделяет потребление электричества на дневное или ночное время работы.
Заключение
Самостоятельную проверку можно проводить любым доступным способом, не влияющим на работоспособность электросчетчика. Но получившиеся результаты могут использоваться только для личного информирования и не подлежат подтверждению. По окончании межповерочного интервала нужно решить, проводить ли официальную оценку работоспособности устройства или менять счетчик на новый.
В любой квартире или частном доме установлены электросчётчики. По ним рассчитывается потреблённая энергия. Для того чтобы прибор учёта показывал точное измерение необходимо проводить поверку. Существуют несколько их видов, связанных с временем эксплуатации оборудования.
Закажи карту “100 дней без %” до 14 января и получай:
В обзоре Вы сможете полностью разобраться со всеми нюансами проведения межповерочного интервала прибора учёта.
