Установка уличных датчиков движения для охраны периметра

Технические характеристики

Среди основных технических характеристик выделяют такое:

  • Дальность детекции.
  • Допустимая высота установки.
  • Рабочая температура.
  • Скорость детекции.
  • Размеры прибора.
  • Направленность луча.
  • Ток потребления.
  • Допустимый уровень влажности.
  • Потребление электроэнергии.

Рабочее напряжение и его тип

Одной из основных характеристик является рабочее напряжение. При подключении модели к сети учитываются её особенности. Если рассматривать жилое здание, напряжение составляет 220 вольт. Наиболее распространенными являются датчики на 12 вольт, и для них требуется блок питания. Производитель на товаре может указывать рабочее и максимальное напряжение. Для безопасной работы устройства рекомендуется придерживаться рекомендаций. Все что связано с электроснабжением, описано в ГОСТе 23875 88.

Тип и ток подключаемой нагрузки

Для стабильной работы датчиков применяются автоматические выключатели, которые отвечают за ток подключаемой нагрузки. Автоматы обеспечивают защиту от коротких замыканий. Чтобы избежать перегрузок, проводка скрывается, требуется соблюдать меры безопасности. При подключении автомата учитывается номинальный ток приемника. Также берется в расчет сечение токопроводящего провода. Любая перегрузка может привести к пожару.

Защита от пыли и влаги

При установке уличного датчика, в первую очередь, он подвергается воздействию пыли и влаги. Производитель в обязательном порядке указывает класс модели. На основании этого можно судить о том, насколько товар защищен. Стандартный датчик средней ценовой категории из Китая имеет защиту IP20.

Уровень действия устройства

При выборе подходящего датчика учитывается его уровень действия, оцениваются углы обзора. В любом случае у модели будут слепые зоны

При монтаже важно закрепить датчик таким образом, чтобы охватить большую территорию

УЛИЧНЫЕ ДАТЧИКИ ДЛЯ ОХРАНЫ ПЕРИМЕТРА

Для уличной установки беспроводные датчики движения удобны отсутствием проводных соединений. Для охраны протяженных периметров применяются линейные (лучевые) извещатели. Контроль площадок лучше производить извещателями объемного обнаружения.

Инфракрасные приборы для наружной установки подходят не всегда. ИК излучение рассеивается и поглощается каплями дождя, тумана. Это может быть причиной нестабильной работы сигнализации. Для улицы стоит использовать радиочастотные датчики. Они все активные, то есть излучают и принимают высокочастотный радиосигнал.

При отражении от движущегося предмета частота изменятся, это фиксируется прибором. Такой принцип действия дает устойчивость к воздействию природных явлений, обнаружение нарушителя надежнее и достовернее.

Нужно учесть, что не всякое движение на улице свидетельствует о нарушении периметра. Птицы, животные, ветви деревьев и кустарников способны вызвать ложные срабатывания сигнализации.

Для минимизации этих факторов проводятся такие инженерно-технические мероприятия как:

  • создание полосы отчуждения;
  • установка дополнительного ограждения;
  • применение многолучевых датчиков.

Инфракрасные модели премиум класса используют технологии гарантирующие надежную работу датчика в сложных условиях. Например, оптико-электронный беспроводной извещатель Tower 20AM PG2 использует 8 ИК сенсоров, каждый из которых контролирует свой участок зоны обнаружения.

Алгоритм обработки данных исключает влияние дождя, прямой солнечной засветки, обеспечивает защиту от животных.

Для справки: цена подобного устройства составляет 20000 рублей (на момент написания статьи – август 2018 г.).

Таким образом, надежный беспроводной уличный датчик движения стоит дорого и решение о его приобретении лучше принимать на основании тщательных технико- экономических расчетов.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Радиоволновые сенсоры

Рассеивание у них меньше и они поддаются более тщательному анализу. Можно анализировать сдвиг фаз принимаемого сигнала, изменение амплитуды и частоты, возникающие при появлении в зоне наблюдения постороннего объекта, его перемещения.

Принципы действия и варианты использования радиочастотных датчиков идентичны уже описанным выше инфракрасным. Имеются и извещатели, оформленные конструктивно в одном корпусе с использованием отраженных сигналов и барьеры с лучами. При этом радиоволны СВЧ охватывают более широкую зону наблюдения. В дополнение к этому скажем об объемных датчиках, способных охватить круговой сектор наблюдения.

Блок в 75% от начала статьи статьи

Достоинства:

  • меньшее влияние оказывают на работу датчика погодные условия;
  • лучшие характеристики в плане охвата большей территории одним датчиком;
  • больше возможностей по фильтрации ложных сигналов.

Недостатки:

  • большая потребляемая мощность;
  • сложность изготовления и дороговизна.

Радиоволновые датчики легче скрыть от постороннего взгляда. Нередко их конструктивно изготавливают в виде различных элементов декора, например уличных, садовых светильников или элементов отделки зданий. Это значительно повышает защищенность всей охранной системы.

Схемы подключения уличных датчиков движения

Мощные потребители: трансформаторы, контакторы, люминесцентные лампы наводят в сети электропитания напряжение индукции. Этого уровня бывает достаточно для ложного срабатывания датчика.

Для предотвращения такого эффекта используется RC-компенсатор. Его подключают параллельно нагрузке и располагают ближе к возможным источникам помех.

Для расширения зоны управления светильниками, два уличных датчика движения включают параллельно. Независимо от того какой датчик сработает, на нагрузку подается напряжение. По этой схеме, кроме освещения, можно дополнительно включать кондиционер, вентиляцию и другое оборудование.

Когда возникает необходимость принудительного включения освещения, это делается с помощью внешнего выключателя

Важно, при таком подключении помнить, что датчик не сможет выключить светильники сам, когда освещение включено от выключателя

Данную схему лучше использовать в редких случаях, т.к. всегда остается человеческий фактор. Лучше использовать программные возможности датчика.

Чтобы запустить некоторые функции, необходимо от датчика кратковременно отключить сетевое напряжение. Для этого в разрыв фазного проводника устанавливают кнопку с нормально замкнутыми контактами.

Правила подключения

Обычно автономная система с датчиками движения для помещения и улицы имеет инструкцию по установке. В ней есть несколько шагов:

  • достаньте все составляющие автономной системы из коробки с креплениями (рейками, саморезами, крючками);
  • установите держатели в нужном месте;
  • повесьте на крепежи беспроводной фиксатор движения. Когда приспособление предполагает наличие 2 детекторов, не забудьте о монтаже на противоположной стене второго прибора;
  • чтобы проверить, работает ли сигнализация, вставьте в нее батарейки, а также черно-красный штекер (если он имеется) в отверстие для провода питания. Светодиод на приборе должен загореться. Затем устройство перейдет в режим самопроверки;
  • отрегулируйте точность и направление, после чего начните настройку прибора.

Он будет установлен в районе источника света или же в месте схождения двух проводов к осветительному прибору. Для подключения комплекса сигнализации вам потребуется выполнить алгоритм привязки, указанный в инструкции. Вся работа займет не больше 15 минут.

Автономная система охраны может быть установлена в тех местах, где нет климатического оборудования, риска попадания прямых лучей солнца, а также циклически вращающейся техники. На поверхности, где будет установлена беспроводной охранный комплекс, не должно быть вибрации. Логично устанавливать сигнализацию в тех местах, куда злоумышленник, скорее всего, пойдет при проникновении в здание.

Чтобы комплекс сигнализации, установленной по периметру помещения, прослужил вам долго, придерживайтесь таких правил:

  • не допускайте повреждения чувствительного элемента;
  • отключайте питание перед протиранием поверхности прибора;
  • протирайте поверхность тряпкой, смоченной в моющем средстве, которое содержит спирт;
  • периодически проверяйте корректность работы устройства, проходя перед ним.

Принцип действия

Способ функционирования беспроводных устройств одинаков по своему устройству: передающее устройство посылает сигнал по строго определенной траектории, а получатель фиксирует этот сигнал. Любые изменения длительности сигнала, частоты, фазы, амплитуды. фиксируются как признаки незаконного пересечения границ, наличия на территории постороннего.

Лучевые датчики охраны периметра конструктивно делятся на:

  • двублочные, где приемник, излучатель сигнала размещены отдельно. т.е. составляют два блока. Между ними допускается определенное расстояние, где проходит излучаемый сигнал. У каждого из устройств есть ограничение по дальности размещения;
  • монокорпусные приборы, передатчик с приемником совмещены внутри одного корпуса. Приемник улавливает отраженные сигналы, посылаемые передающим устройством. Такие приборы также ограничены по дальности охвата подконтрольной зоны.

Изменяющиеся параметры сигнала, что свидетельствуют о несанкционированном вторжении внутрь охраняемого участка:

  • прерывание сигнала между передающим, принимающим блоками устройства. Это касается лазерных, инфракрасных приборов;
  • изменение параметров, характеристик сигнала (радиоволновые устройства);
  • наличие физических изменений ограждения, других конструкций, где закреплен излучающий сигнал прибор (тензометрические контроллеры, улавливающие деформирующее воздействие со стороны).

Кроме того, используемые приборы могут определить не только физическое пересечение границ, присутствие постороннего, но еще скорость движения, габаритные параметры, температуру.

1 Принцип работы

Все лучевые датчики периметра, вне зависимости от их типа, имеют принципиально одинаковый способ работы. Они состоят из прибора, передающего сигнал, и получателя, который фиксирует приём переданного сигнала. Если на входе есть какие-то изменения в данных, это приравнивается к незаконному вторжению на территорию участка.

Передаваемые сигналы могут меняться следующим образом:

  • у радиоволновых датчиков изменяются характеристики сигналов;
  • у инфракрасных и лазерных устройств сигнал между принимающим и передающим блоками пропадает;
  • тензометрические детекторы, фиксирующие деформацию, обнаруживают изменение в физических параметрах ограждений или других мест, где находится прибор.

Помимо самого факта пересечения границы территории, некоторые датчики могут засечь и скорость движения постороннего, его температуру и габариты.

По типу конструкции можно разделить все детекторы на две большие группы:

  • Монокорпусные. В них и приёмник, и передатчик находятся в одном устройстве. Передающий прибор отправляет сигнал, а приёмник улавливает его в отражённом виде.
  • Двухблочные. В них приёмное устройство отделено от передающего, они представляют собой два разных блока. Между ними существует расстояние, на которое и отправляется сигнал.

Оба вида датчиков имеют ограничения по дальности отправления и передачи сигнала.

Комбинирование систем за счёт дополнительных модулей

Датчик движения в прожекторе

Специализированные фирмы предлагают комбинированные системы охраны. Один из примеров – объединение инфракрасных детекторов и радиволновых датчиков. Комбинацией этих устройств добиваются высокой помехустойчивости, исключения срабатывания ложной тревоги. Единственным недостатком комбинированной охраны является малая величина контролируемой зоны, исчисляемая 10-20 м2.

Комбинированные системы комплектуют дополнительными модулями. Датчики через контроллер соединяют с камерами и видеозаписывающей аппаратурой. Также в случае включения сигнализации система посылает СМС сообщение на мобильный телефон хозяина дома и земельного участка.

Виды

В зависимости от принципа работы датчики делятся на:

  • электронные;
  • микроволновые;
  • ультразвуковые.

Они могут фиксировать не только движения, но и изменение температуры, а также посторонние звуки.

В зависимости от конструкции охранные устройства бывают:

  • однопозиционными. В них есть приемник и передатчик, расположенные в едином блоке;
  • двухпозиционными. Передатчик с приемником в нем располагается в разных блоках;
  • многопозиционными. В них расположены больше 2 блоков с передатчиками и приемниками.

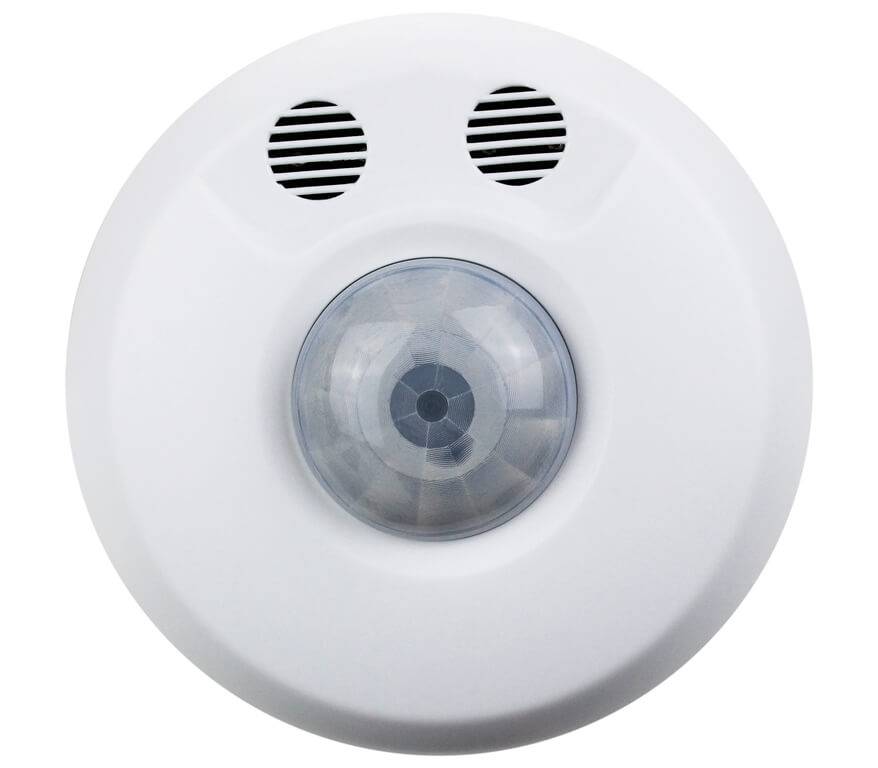

Потолочный беспроводной ультразвуковой датчик движения

В зависимости от расположения различают такие автономные модели:

  • периметрические. Эти модели устройств располагаются по периметру дома или участка. Они отвечают за распознавание движения на нужном периметре;
  • периферийные. Установлены обычно на фасаде здания или на заборе. Срабатывают, когда их граница нарушена.

В зависимости от места установки сигнализаторы могут быть:

  • на дверях или окне. Имеют пару сигнализаторов: один отвечает за прием, а второй — за отправку сигнала. При нарушении процесса отправки сигнала срабатывает сигнализация;
  • на улице. Часто имеют сигнализацию и действуют на большом периметре, устанавливаясь на стенах. По периметру сооружения ставится несколько беспроводных датчиков движения. К ним подключается глазок и мини-светильник;
  • на потолке. Действуют на большом периметре. Настройка беспроводного прибора предусматривает установку определенной частоты, при которой сигнал будет отображаться от поверхности пола. Если устройство фиксирует перемену частоты, оно срабатывает.

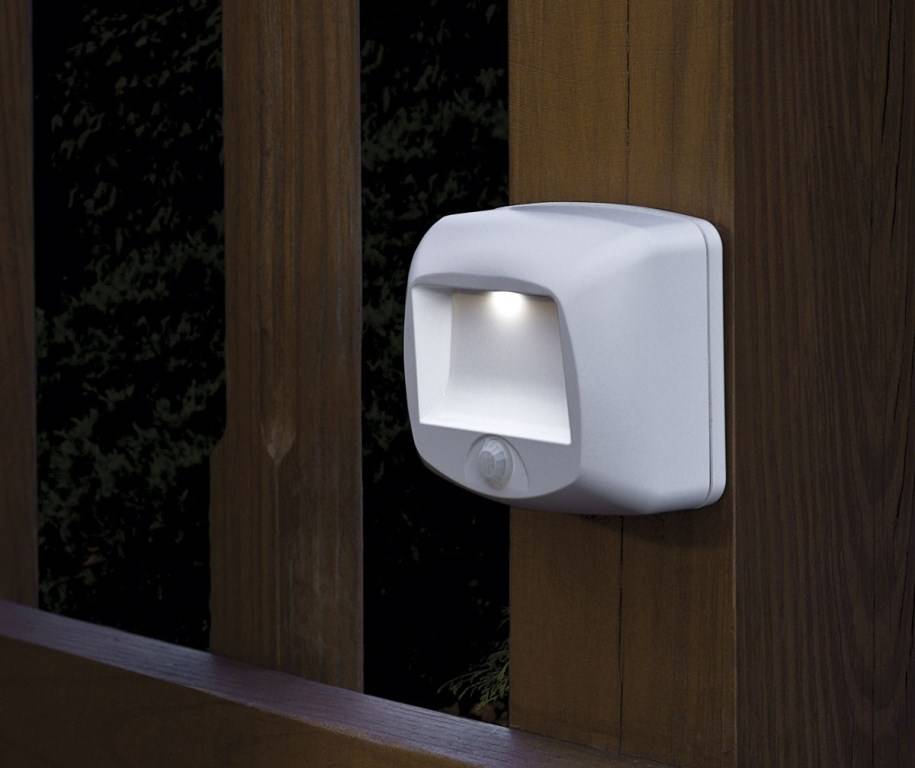

Настенный светильник с датчиком движения

Ответы

  1. а) Уличный прибор изготавливают специально для того, чтобы он работал в  любых условиях. Домашний испортится уже после первого дождя.
  2. а) Детектор, предназначенный для улицы, ставят и внутрь дома.
  3. б) Домашнее оборудование нельзя ставить на улице — испортится из-за погодных условий.
  4. а) Детекторы выпускаются в трех видах: инфракрасные, микроволновые, ультразвуковые.

Датчик движения

Детектор, подсоединяющийся к осветительным приборам, — очень полезное оборудование, позволяющее снизить затраты на электроэнергию. Детекторы располагают не только внутри многоквартирных или частных домов, но и на улице.

Критерии выбора датчика движения для улицы

Уличный датчик движения, как и любое другое электронное устройство, обладает определёнными техническими характеристиками, на которые следует обращать внимание при выборе. Параметры датчиков движения, предназначенных для использования в системах безопасности, несколько отличаются от параметров инфракрасных детекторов, которые выполняют функцию реле, включающего электрическое освещение, сирену или прожектор

Охранные датчики движения работают в сетях, использующих напряжение, не превышающее 24В, и не предназначены для коммутации больших токов.

Основными параметрами уличных датчиков движения считаются:

  • Дальность зоны захвата;
  • Угол обзора датчика;
  • Чувствительность.

Датчики движения, используемые в системах безопасности, имеют дальность зоны захвата 10-15 метров и угол обзора 60-90°. Исключение составляют инфракрасные детекторы, монтируемые на участках периметра. Благодаря особой конструкции, дальность зоны обнаружения может доходить до 120-150 метров, с широким углом обзора. Линейный датчик формирует узкую и длинную зону захвата, ориентированную вдоль участка периметра.

Чувствительность таких устройств настраивается таким образом, чтобы датчик не реагировал на мелкие объекты излучающие тепло – собак, кошек и других домашних животных. Чтобы избежать ложных срабатываний, охранные уличные датчики движения настраивают таким образом, чтобы мелкие животные, попадающие в зону захвата, не вызывали реакцию инфракрасного сенсора. Тепловые детекторы движения, используемые в системах безопасности, обладают высокой чувствительностью и позволяют выполнить настройку с большой точностью.

Всепогодный уличный датчик движения для управления освещением может иметь следующие характеристики:

  • Питающее напряжение – все датчики такого типа рассчитаны на стандартное сетевое напряжение 220-240 В;
  • Время работы после срабатывания – до 10 минут. Данный параметр определяет время, в течение которого будет работать источник света. В целях экономии электроэнергии, время срабатывания выбирают в пределах 2-3 минут;
  • Чувствительность – настраивается индивидуально, по месту установки;
  • Дальность зоны захвата – до 15 метров. Зона захвата так же может отличаться у разных типов датчиков и обычно не превышает 12-15 метров;
  • Скорость срабатывания – 0,5-2,0 м/сек. От скорости срабатывания зависит, среагирует ли датчик на быстро перемещающийся объект;
  • Угол обзора – если детектор движения имеет потолочную конструкцию, то его угол обзора равен 360°;
  • Коммутируемый ток – обычно не превышает 1,0-1,5 А.

Виды датчиков

Отличаются элементом реагирования. Для каждой схемы подбираются устройства, максимально обеспечивающие распознавание и мгновенно подающие сигнал. Поэтому чаще в сигнализации используются несколько видов.

  1. Инфракрасные датчики включают работу трех составляющих:

    • Оптической системы, формирующей движущий элемент.
    • Пироприемника, улавливающего тепловые волны человека.
    • Обрабатывающего блока, распознающего движущийся объект на фоне естественных помех. Инфракрасные устройства являются самыми популярными в современных охранных системах сигнализации. Используются для контроля внутри помещений и придомовой территории. При установке необходимо учитывать влияние на работу прибора солнечных лучей. Эксплуатация инфракрасных устройств совершенно безопасна для здоровья людей, так как в рабочем состоянии не воспроизводит вредных излучений.
  2. Ультразвуковые модели оснащены генератором звуковых волн, сканирующие объекты в радиусе действия и передающие сигнал в приёмник. Любые изменения между излучаемыми и принимаемыми волнами способствуют срабатыванию чувствительного элемента и подаче сигнала на контрольную панель. Ультразвуковые устройства эффективно используются в помещениях сложной конфигурации, где трудно контролировать слепые зоны, и автомобильной промышленности. Преимуществом приборов этого вида считается устойчивость к изменениям температуры, влажности и других атмосферных воздействий.
  3. Микроволновые датчики способны охватывать зону контроля с тонкими перегородками из дерева, стекла и даже гипса. Излучаемые электромагнитные волны мгновенно сигнализирует о приближении токопроводящего объекта. Высокая степень улавливания способна реагировать даже на малоподвижные перемещения. Компактные габариты приборов вписываются в любой интерьер. Однако не следует забывать об опасном воздействии СВЧ волн на здоровье людей. Внутри помещения лучше устанавливать устройства с малой мощностью.
  4. Комбинированные модели сочетают в одном приборе несколько элементов реагирования, что обеспечивает высокую степень надёжности. Чувствительность и обработка информации через микропроцессор сводят к минимуму ложные срабатывания тревоги. Чаще используется комбинация микроволн и инфракрасного излучения.

Факторы, влияющие на работу датчиков

На работу датчиков влияет конструкция ограждения, погодные условия, место установки

Планируя охранную систему вокруг объекта, следует брать в расчет условия ее эксплуатации. От этого зависит интервал между датчиками и места их установки на конкретном участке местности.

На работу сенсоров влияют такие факторы:

  • Погодные условия. У каждой модели есть свой температурный диапазон эксплуатации. Негативно сказывается на чувствительности устройств повышенная влажность и осадки.
  • Окружающая среда. Сенсорные устройства должны крепиться на прочные, устойчивые и статичные основания. Таковыми являются стены, столбы, опоры. Не допускается цеплять приборы на ветви деревьев, флагштоки и надземные кабели.
  • Наличие и конструкция ограждения. Датчики рассчитаны на определенный сектор и высоту установки. У изделий есть ограниченный сектор и мертвая зона, где они не способны выявить нарушителя.

Совокупность данных конкретного участка является отсекающим моментом. В результате список подходящих нужным критериям приборов снизится до минимума, что позволит проще и быстрее определиться с покупкой.

Критерии выбора датчика для GSM сигнализации 11:41

Проводные системы постепенно уступают место беспроводному оборудованию. Оно просто монтируется и поддерживает работу с различными типами датчиков.

Сигнал тревоги от них передается на диспетчерский пульт через радиоканалы, а далее сообщение поступает на телефон владельца объекта.

Любая модель такой системы имеет автономное питание и не зависит от электричества, тем самым гарантируя бесперебойную и эффективную работу. Сигнализация GSM в стандартной комплектации оснащается датчиком движения, а при необходимости может работать с большим количеством различных извещателей.

  1. Беспроводные охранные системы — сфера применения
  2. Виды датчиков и их особенности
  3. Обзор популярных извещателей
  4. Совет специалиста — выбираем и прицениваемся
  5. Монтаж и настройка
  6. Заключение

Как выбрать датчик движения для освещения

Первым делом нужно определиться с тем, какой детектор нужен – внутренний или внешний. Затем необходимо определиться с местом установки. Это зависит от типа монтажа: настенный, потолочный или встроенный. Тип ДД тоже играет роль. ИК-датчики универсальны. Акустические подходят для коридоров и сложных комнат. Комбинированные модели с микроволновым и акустическим сенсорами подходят тогда, когда нужна дополнительная охранная система.

Каждая модель имеет свой предел нагрузки. Для небольшой дачи или комнаты этот фактор не имеет особого значения, а для освещения улиц нужно посчитать суммарное напряжение всех устройств. Датчики могут работать от электросети или батарей. Без охранной системы не имеет смысла брать автономную модель, т.к. при перебое прекратят работать не только ДД, но и осветительные приборы.

Во избежание лишних затрат и ложных срабатываний, нужно учитывать область действия. Для крупных открытых помещений отличным вариантом будет 360° потолочный детектор, для коридоров и других узких помещений подойдут более “узкие” модели.

Напоследок нужно учесть функционал и возможности настройки. Если в квартире или доме есть питомцы, то стоит искать модель с защитой от ложных срабатываний, такой как весовой детектор. Не стоит забывать и про настройки освещённости, времени.

Купив ДД, нужно правильно его установить

Для корректного функционирования он должен располагаться вдали от кондиционеров и окон (особенно важно при ИК-сенсоре), шумных мест (акустический) и заграждающих предметов (важно для всех типов, но больше всего для микроволнового). Процесс монтажа не должен составлять особых проблем

Критерии выбора

Помимо характеристик на работоспособность датчика влияют погодные условия. Человек должен осмотреть конструкцию, выяснить способ крепления. Также учитываются ограничения по техническим параметрам. При подключении модели уточняется допустимая нагрузка. Существуют универсальные и узконаправленные модели. В некоторых случаях есть возможность отрегулировать чувствительность.

Погодные условия

Во время плохих погодных условий радиус действия может снизиться.  Некоторые модели не рассчитаны на повышенную влажность. Устройства со слабой защитой придут в непригодность после выпадения осадков. Также производитель указывает рабочую температуру и отклонение от нормы, которое приводит к нарушению работы.

Особенности окружающей обстановки

Уличные датчики в зависимости от конструкции могут крепиться на стены, ограждения, на землю либо под нее. При подборе модели учитывается комплектация, и проверяются крепежи. Пользователь оценивает их надежность и при необходимости следует докупить все необходимо.

Наличие и конструкция ограждения

Защищённые датчики продаётся под определенный вид ограждения, учитывается способ крепления. На рынке представлены модели для фиксации на разной высоте под определенным углом

При подборе устройства обращается внимание на сертификацию

Что собой представляет устройство

Датчиком движения называется прибор, который умеет реагировать на присутствие живого объекта в радиусе его действия. После обнаружения он подает сигнал управляемому устройству. Датчик света для уличного освещения или фотореле, применяемые совместно с датчиком движения, могут позволить исключить включение освещения днём, когда уровня естественного освещения достаточно.  Такое совместное использование позволит учитывать уровень освещенности и сделает систему максимально экономной.

Принцип работы устройства с какой-то стороны даже примитивный. Детектор прибора умеет улавливать движения. Когда это происходит, он отправляет сигнал на реле, происходит замыкание цепи и включается освещение (или активируются другие приборы). Стандартный датчик движения уличный работает круглосуточно.

В зависимости от модели могут учитываться изменения в электромагнитном поле. Активируются лампы или сирены с учетом выдержки, установленной заранее.

Уличные датчики движения бывают охранные или осветительные

Перед покупкой важно учитывать ряд параметров, чтобы прибор полностью соответствовал требованиям. Пользователь может приобрести либо осветительные приборы с датчиком движения, либо отдельно купить сенсор и монтировать его в цепь
