Основные виды
Основное требование, предъявляемое к защитным средствам – их изоляция должна долгое время выдерживать номинальное напряжение действующих электроустановок. Кроме того, они должны обеспечивать безопасность работ не только на отключенных токоведущих частях, но и на тех участках линий, которые в данный момент подключены к сети. К инвентарю и снаряжению, используемому в силовых цепях до 1000 Вольт, принято относить следующие наименования:
- резиновые перчатки с хорошей диэлектрической защитой;
- особый инструмент, имеющий надежно изолированные ручки;
- специальные клещи и штанги;
- защищенные от высоких напряжений указатели потенциала.
Первые две позиции – самый простой способ защитить человека от воздействия опасных напряжений. Более сложными инструментами, имеющими отношение к профессиональной деятельности работников высоковольтных лабораторий, являются последние три позиции. Они применяются при проведении оперативных переключений, связанных со следующими действиями:
- управление разъединителями;
- замена сгоревших предохранителей;
- монтаж элементов разрядников и другие операции.
Изолирующие клещи применяются при необходимости замены предохранителей в действующих электроустановках до и выше 1000 Вольт. При работе с ними обязательно применение средств дополнительной защиты (перчаток и очков). Указатели напряжения востребованы, когда необходимо убедиться в его наличии или отсутствии в проверяемой точке. Они выпускаются в двух исполнениях:

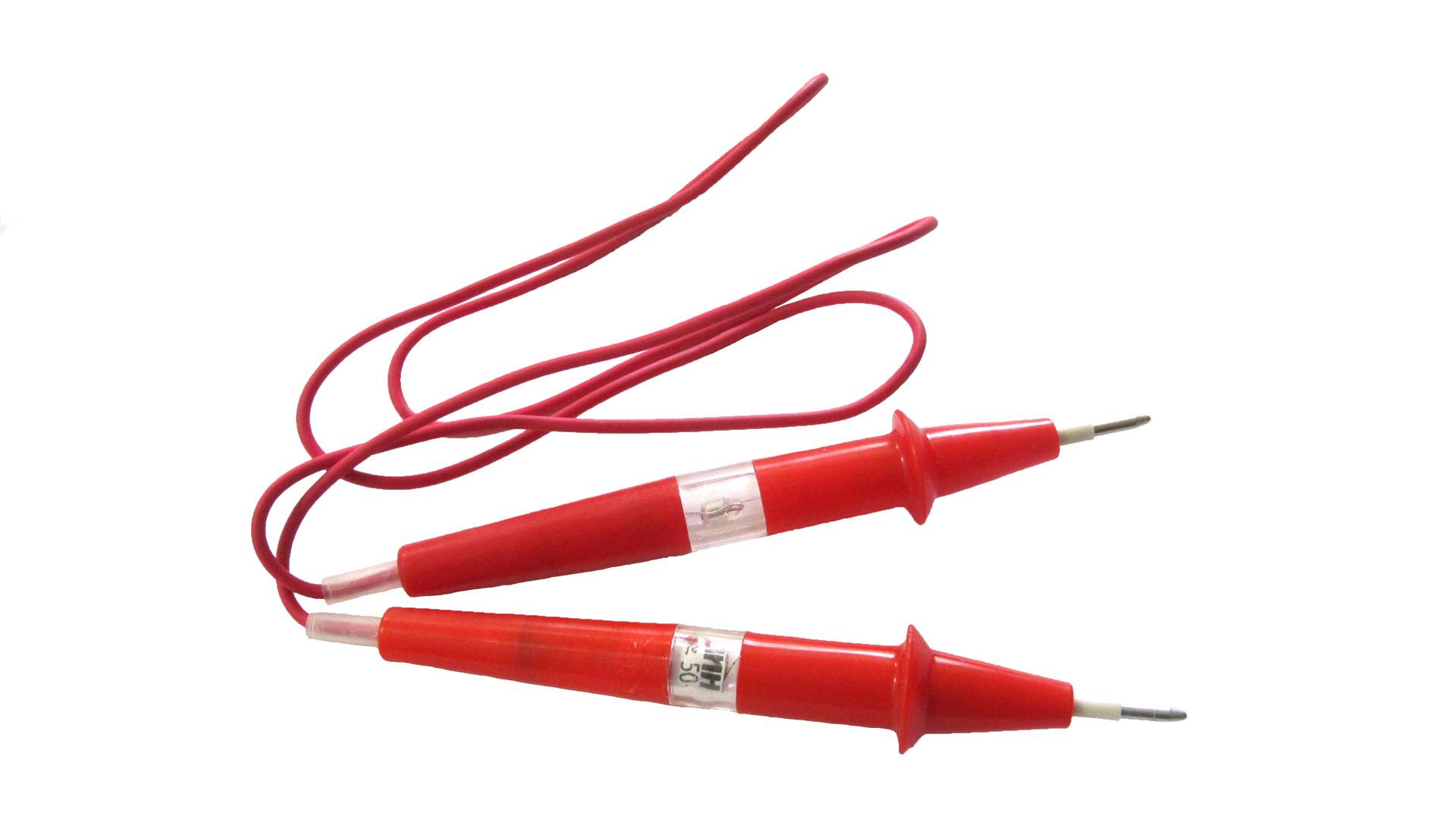

- двухполюсные устройства, фиксирующие потенциал при протекании активной токовой составляющей;
- однополюсные указатели, срабатывающие только при наличии емкостной компоненты.
К этой же категории, но только для цепей выше 1000 Вольт, принято относить штанги и клещи всех видов, а также другие специальные приспособления.
Проверка снаряжения
Данные регулярных проверок электрозащитного оборудования записываются в специальный журнал
Для поддержания средств защиты в рабочем состоянии согласно ПУЭ организуются их системный учет и периодическое тестирование. Для этого на любом действующем объекте представителями службы ТБ заводится специальный журнал, в котором указывается следующая обязательная информация:
- наименование;
- инвентарный номер;
- дата последнего и последующего испытания.
Для выявления поврежденного и нуждающегося в испытаниях инвентаря организуются его систематические осмотры.
Периодичность проверок всех категорий защитного снаряжения устанавливается администрацией каждого конкретного объекта, точные сроки утверждаются его руководителем. По их завершении результаты проведенного осмотра также фиксируются в учетном журнале. Помимо этого, все использующиеся регулярно электрозащитные средства проверяются непосредственно перед началом работ. При таком подходе любой работник по мере необходимости (при ликвидации аварии или при оперативных переключениях) всегда уверен в их наличии и готовности к выполнению своих функций.
- значения напряжения и тока, применяемые при проведении испытаний;
- точная дата следующей проверки изделия;
- наименование подразделения, за которым оно закреплено;
- инвентарный или заводской номер.
Все эти данные дублируют информацию, в соответствии с которой ведется учет средств защиты в журнале.
Общие правила хранения
Средства защиты надо хранить в условиях, которые сохраняют их исправность и возможность использования. Эти условия таковы:
- защищенность от механических повреждений, влаги и грязи;
- хранение в закрытых помещениях;
- хранение в специально оборудованных местах.
Крупные устройства типа штанг или клещей должны храниться на специальных щитах с крючками, а малогабаритные средства – на стеллажах или в шкафах.
Работа на электроустановках имеет потенциальную опасность для персонала, связанную с поражением его током.
Для защиты персонала необходимо использовать электрозащитные средства, которые бывают коллективными и индивидуальными, основными и дополнительными.
При выборе средств электрозащиты надо производить проверку их внешнего вида и соответствия их качества государственным стандартам.
Самое важное о средствах защиты в электроустановках до 1000В и выше 1000В
Человеческий организм очень чувствителен к протекающему по нему электрическому току.
Так при протекании через тело тока более 10 -15 мА у человека появляются судороги, он не может самостоятельно оторваться от токоведущего провода и, в результате этого, возможна смерть в течение нескольких секунд.
При токах в 25-50 мА возникают спазмы дыхательных путей, и потерпевший может умереть от удушья. При токах в 100 – 150 мА возникает фибрилляция сердечных мышц. В этом случае возможна гибель от электрического удара и термических ожогов.
Поэтому при работе в электроустановках для персонала должны быть использованы индивидуальные средства защиты от воздействия электрического тока до 1000В и выше 1000В.
Дополнительный инвентарь
Все электротехнические работы следует выполнять стоя на диэлектрическом коврике
К дополнительным электрозащитным средствам, применяемых при обслуживании электроустановок напряжением до 1000 Вольт, традиционно относят:
- особые диэлектрические галоши и коврики,
- специальные изолирующие подставки и вспомогательные накладки,
- изоляционные колпаки.
Свое название они получили от прямого назначения, которое состоит в дополнительной защите привлеченного к работе оперативного персонала. Указанный инвентарь как таковой не способен обеспечить полноценную защиту от всех поражающих факторов, но совместно с основными средствами он достаточно эффективен. При определенных условиях эксплуатации он защищает оперативный персонал даже от потенциалов прикосновения и шага.
Электрозащитные средства при работах в электроустановках
Также это средства защиты в электроустановках, которые используют для предотвращения поражением электрическим током и для обеспечения безопасности сотрудников при выполнении ремонта в электрических устройствах.
Защитные мероприятия от поражения электрическим током подразделяются на 2 группы:
- Основные.
- Вспомогательные.
Они предназначены выдерживать рабочее напряжение на протяжении длительного периода. Их использует, если есть необходимость выполнения задачи под напряжением.
Вспомогательные инструменты электрика – это дополнительные средства защиты в электроустановках, которые недопустимо применять самостоятельно и они идут, как дополнение к основным. Применяют для предохранения сотрудника от шагового напряжения. Например, диэлектрические коврики.
Основные и дополнительные методы защиты в электроустановках вместе обеспечивают полноценную безопасность сотрудника на рабочем месте, при выполнении задачи с различными электроустановками.
Орудия защиты от поражения электрическим током подразделяются по классу напряжения:
- до 1000 (В)
- выше 1000 (В).
Каждый инструмент имеет свой класс защиты от поражения электрическим током. Его наносят на сам инструмент. Это означает, что данный инструмент можно использовать только при определенном напряжении. Использование не по назначению может привести к неприятным последствиям.

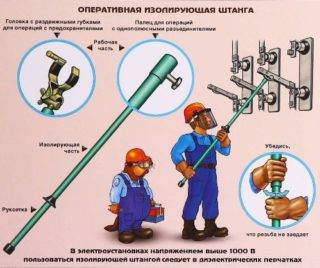

Изолирующие штанги
В состав устройства входят три части: изолирующая, рабочая и рукоятка. Устройство используется на элементах с проходящим током, или рядом с ними. Рабочими элементами могут быть струбцины, наконечники и др. конструкции, в зависимости от назначения. Универсальная головка делается съемной, чтобы выполнять разные операции. Она надежно фиксирует сменные приспособления. Штанга становится устройством контроля после закрепления на ней указателя напряжения. Количество используемых звеньев на изолирующей части может изменяться. Удобны телескопические приспособления, но также применяются и цельные конструкции. Нормы весовой нагрузки на руку нормируются и подобраны так, чтобы мог работать один или два человека.
С применением штанг делают проверки качества изоляции, заменяют предохранители, устанавливают различные детали, осуществляют операции с разъединителями, производят измерение электрических параметров, накладывают заземления и т. д.
С помощью штанги можно освободить человека, пострадавшего от воздействия электрического тока.
Устройства различных видов штанг и требования к ним стандартизованы.
На рис. а изображена штанга со струбциной и отмечены все составляющие устройства.
Штанги, применяемые на электроустановках: а – оперативная; б – переносные заземления
Переносные заземления содержат зажимы для соединения с токоведущими деталями или проводами (рис. б). Они могут быть съемными или неразъемными.
Испытания штанг проводятся под высоким напряжением, прикладываемым к их изолирующим частям. Параметры представлены в таблице выше. Напряжение прикладывается между рабочей деталью и съемным электродом, который временно крепится около упора между рукояткой и изолирующей частью (рис. а).
Схема эксплуатационного испытания штанги
Величина напряжения регулируется автотрансформатором, установленным на входе устройства (регулятор напряжения). Проходящий ток проверяется миллиамперметром, защищенным от перегрузки с помощью разрядника (Р) (рис. б).
Требования к отдельным видам
Предметы индивидуальной защиты должны храниться идеальном состоянии
В общий набор предохраняющих средств согласно ПУЭ входит не только особое снаряжение, но и специальный токовый инструмент. Основное его назначение – защитить работающего в электросетях человека от непосредственного контакта с высоким потенциалом. К конкретным видам защитных средств любого типа предъявляется ряд особых требований, приводимых ниже:
- Входящие в комплектацию снаряжения отдельные предметы (резиновые перчатки, например, а также прорезиненная обувь и другие вещи) хранятся в идеально чистом состоянии. Только в этом случае они способны выполнять свои функции, состоящие в надежной изоляции человеческого тела от открытых токопроводящих частей электрооборудования.
- Защитные приборы с ручками-захватами (они используются при работе в электроустановках с любым вольтажом) должны иметь на держателях ограничительные кольца.
- Инструментом он берется за ручки только на участках, расположенных до ограничительного кольца.
Последнее требование обусловлено тем, что нормативами определен предельно допустимый зазор до токоведущих частей, считающийся безопасным. При этом особое внимание обращается на изолированную часть держателя, длина которой делается достаточной для того, чтобы обеспечить гарантирующую защиту от удара током
Дополнительные электрозащитные средства
Дополнительный или вспомогательный инструментарий применяется в случае невозможности продолжения трудовой деятельности без отключения оборудования. Такие средства применяются либо в комплексе с основными, либо в качестве вспомогательных материалов после обесточивания системы. Они также подразделяются в зависимости от степени имеющегося напряжения.
До 1000 Вт
К материалам, которые применяются в качестве дополнительных устройств с оборудованием при напряжении менее 1000в относятся:
- специальная прорезиненная обувь, выполненная с применением современных полимеров, которая надежно обеспечивает защиту персонала;
- подставки, выполненные из дерева для осуществления работы с оборудованием без использования штатного заземления;
- специальные лестницы, выполненные из не проводимого металла, которые применяются при проведении работы на определенной высоте.
От 1000 Вт
При проведении работ под высоким напряжением также используются дополнительные средства защиты работников:
- специальные клещи или штанги ля выравнивания потенциала при возникновении напряжения на электроустановке;
- специальные перчатки способные выдержать высокое напряжение наряду с обувью и специальной одеждой, которые обеспечивают эффективную безопасность даже при работе в экстремальных условиях;
- специальные колпаки, которые изолируют опасные участки, находящиеся под высоким напряжением.
Обратите внимание! Все эти средства применяются в обязательном порядке при условии наличия определенного напряжения и соответственно опасности получения вреда здоровью персонала
Проверка работоспособности средств защиты в условиях тренировок
Как используются запрещающие плакаты?
«Не включать, работают люди». Плакат располагается на ключах управления, а также рукоятках или штурвалах приводов выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на работающих людей. Аналогичный плакат, но меньших размеров применяется на щитах и пультах. «Не открывать, работают люди». Плакат укрепляется на штурвалах задвижек воздушных магистралей выключателей и приводов, при ошибочном открытии которых может быть пущен воздух высокого давления к оборудованию, где работают люди.
«Не включать, работа на линии». Этот плакат применяется как переносной и вывешивается на ключах управления, а также на рукоятках или штурвалах приводов линейных выключателей и разъединителей, при ошибочном включении которых может быть подано напряжение на линию, где работают люди.
Аналогичный плакат, но меньших размеров, применяется на щитах и пультах.
Какие бывают средства индивидуальной защиты (электробезопасность)
Защитные средства, применяемые в электроустановках, подразделяются на несколько основных видов в зависимости от используемого напряжения, а также как основные и дополнительные в работе, которые также определяются как метод осуществления работ.
При осуществлении постоянной работы с электрическим оборудованием, например при профессии электрик или иной работе непосредственно связанной с опасностью получения удара током такой набор должен соответствовать всем стандартам качества и наличествовать в полном объеме на предприятии.
Общие средства нейтрализации негативных последствий электрического тока
Основные электрозащитные средства
Основные средства защиты персонала от поражения током также имеют градацию в зависимости от работы под различным напряжением. Соответственно в зависимости от требований безопасности различаются и требования, предъявляемые к качеству и составу материалов такого инструментария. Главным отличием от дополнительных является возможность постоянного осуществления трудовой деятельности без необходимости обесточивания электрооборудования.

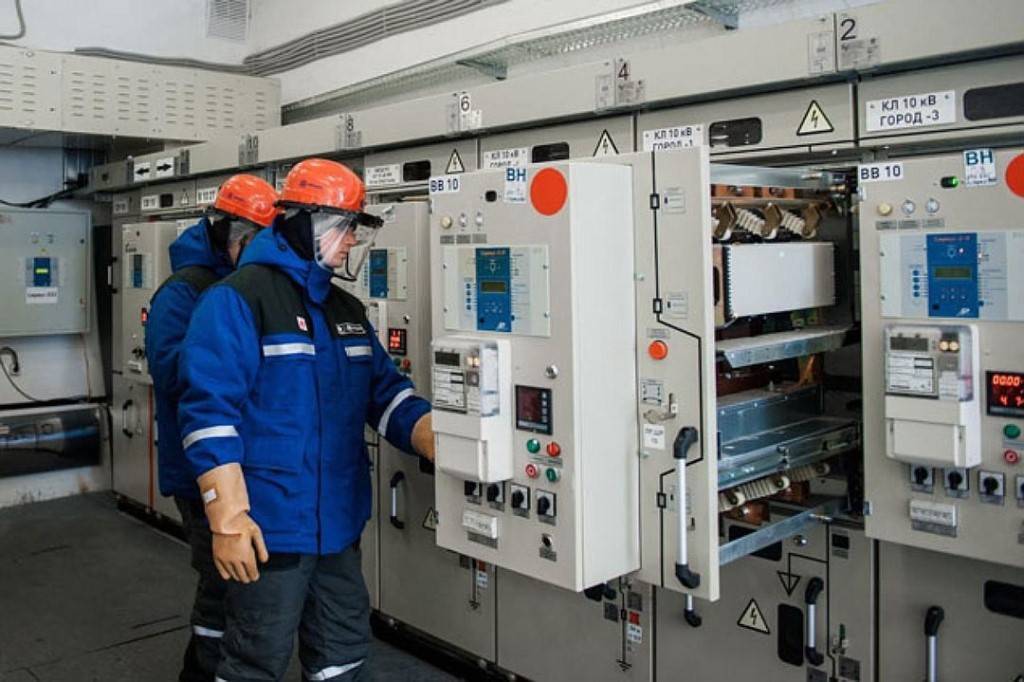

Защитное обмундирование применяемое во время работы на установках
До 1000 Вт
В условиях работы на оборудовании с напряжением, не достигающим 1000 вольт, используются:
- специальные прорезиненные перчатки, выполненные с использованием современным полимеров, которые способны длительное время выдерживать большое напряжение;
- изолирующие штанги, выполненные с использованием диэлектрического металла, которые прикрепляются к источнику электричества и служат в качестве основного заземлителя, в результате чего обеспечивается безопасная работа;
- специальные клещи, которые могут использоваться в места. Где применение штанги невозможно. С помощью данных клещей также осуществляются ремонтные мероприятия;
- специальное оборудование с указателями напряжения, для измерения силы и напряжения тока.
Указатели напряжения используемые в установках до 1000в
От 1000 Вт
Требования, предъявляемые к данной категории более высоки, так как напряжение свыше 1000в практически гарантированно приведет к смерти сотрудника в результате получения электроудара:
- указатели повышенного напряжения, которые могут показывать индикацию столь высокого напряжения. Такие приборы обладают мощной изоляцией и показывают лишь напряжение свыше 1 киловольта;
- изоляционные штанги повышенного напряжения выполняются из особого материала, который способен выдержать повышенные нагрузки, также как и специальные клещи которыми электрик способен проводить работу;
Такие инструменты должны применяться только в совокупности с индивидуальными средствами защиты персонала, которые также обеспечивают безопасность работника. К таким вещам относятся специальные деревянные поддоны, которые изолируют электрический ток в пределах определенного участка. Также при деятельности с высоким напряжением обязательным атрибутом выступают средства защиты кожного покрова в виде специальных курток и спецовок из непроводимого материала. Также обязательным к использованию являются средства защиты глаз от возникновения искр.
Измерители напряжения применяемые в установках с большим напряжением более 1000в
Требования

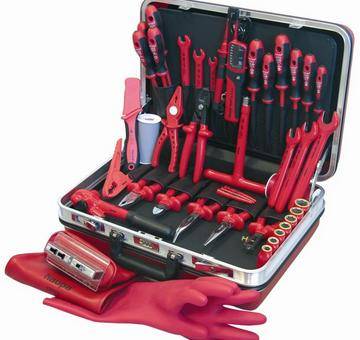

К ручному изолированному инструменту
нструмент включает следующие элементы:
- отвертки;
- пассатижи;
- плоскогубцы;
- кусачки;
- ключи;
- ножи монтерские.
ИТакой инструмент может быть выполнен в двух вариантах:
- из проводящего материала, полностью или частично покрытого изоляционным материалом;
- из изоляционного материала с металлическими вставками.
Приобретаемый инструмент необходимо проверить на соответствие таким требованиям:
- изолирующий слой должен быть не снимаемым и выполнен из прочного влагостойкого материала;
- изоляция стержня отверток должна оканчиваться не ближе 10 мм от конца ее жала;
- у плоскогубцев, кусачек и пассатижи на рукоятках должны быть упоры не менее 5-10 мм;
- у монтерских ножей изолирующая ручка должна быть не менее 10 см. Со стороны рабочей части ножа должен быть упор не менее 5 мм.
К диэлектрическим перчаткам
Перчатки могут быть бесшовные, со швом, трехпалые и пятипалые. Длина их должна быть около 350 мм, размер должен позволять надевать перчатки на тканевые рукавицы, а ширина – натягивать их на рукава одежды.
При приобретении перчаток необходимо проверить их на отсутствие механических повреждений и загрязнений, а также на наличие проколов.
К защитной обуви
К специальной обуви относятся боты и галоши. Галоши используются при работе в сетях до 1000 В, а боты – в любых сетях. Защитная обувь должна состоять из резинового верха, рифленой подошвы и подкладки из текстиля. Боты должны быть высотой не менее 160 мм, а, кроме того, у них должны быть отвороты.
ПРЕДИСЛОВИЕ
В основу настоящей книги положены указания действующих «Правил пользования и испытания защитных средств, применяемых в электроустановках», Правил техники безопасности, «Правил технической эксплуатации электростанций и сетей». Устройство некоторых средств защиты персонала, работающего в электроустановках, регламентируется также государственными стандартами. Это относится к измерительным клещам, указателям напряжения, полимерным материалам (резиновым изделиям) и др
Персонал, обслуживающий электроустановки, должен сознательно оценивать всю важность мероприятий, проводимых для обеспечения безопасного производства работ. Автор стремился разъяснить назначение и устройства средств защиты работающих, правила пользования этими средствами, мероприятия по предотвращению поражений электрическим током и механических травм
В книге рассмотрены меры по обеспечению безопасности работ в электроустановках, связанные с применением средств защиты. Правильное использование средств защиты имеет чрезвычайно большое значение для каждого работающего, каждого электромонтера.
Нормы комплектования средствами защиты.
Персонал, обслуживающий электроустановки, должен быть обеспечен всеми необходимыми средствами защиты, обучен правилам применения и обязан пользоваться ими для обеспечения безопасности работы.
Средства защиты должны находиться в качестве инвентарных в помещениях электроустановок (распределительных устройствах, цехах электростанций, на трансформаторных подстанциях, в распределительных пунктах электросетей и т.п.) или входить в инвентарное имущество оперативно-выездных бригад, бригад эксплуатационного обслуживания передвижных высоковольтных лабораторий и т.п., а также выдаваться для индивидуального пользования.
Инвентарные средства защиты распределяются между объектами и оперативно-выездными бригадами в соответствии с системой организации эксплуатации, местными условиями и нормами комплектования.
Например, в главном помещении тяговой подстанции — на пульте управления, где находится оперативный дежурный, откуда он направляется на производство оперативных переключений, должен находиться следующий комплект защитных средств (табл. 3).
Порядок хранения. Средства защиты подвержены разрушительным воздействиям внешней среды: солнечных лучей, химических веществ, механическим воздействиям и т.п. Правилами установлен порядок содержания средств защиты, обеспечивающий их исправность и пригодность к употреблению. Условиями, обеспечивающими соблюдение такого порядка, прежде всего является защита от увлажнения, загрязнения, пересыхания и механических повреждений, для чего их необходимо хранить в закрытых помещениях.
Таблица 3
Комплект защитных средств на пульте управления тяговой подстанции
Наименование средства защиты | Количество |
1 | 2 |
Указатель напряжения | 1 шт. на каждый класс напряжения выше 1000 В и 2 шт. на напряжение до 1000 В |
Изолирующие клещи на напряжение выше 1000 В (при отсутствии универсальной штанги) | По 1 шт. на каждый класс напряжения (при наличии предохранителей на эти напряжения) |
Изолирующие клещи на напряжение до 1000 В | 1 шт. |
Электроизмерительные клещи | По местным условиям |
Диэлектрические перчатки | 2 пары |
Диэлектрические галоши | 2 пары |
1 | 2 |
Изолированный инструмент | 1 комплект |
Переносные заземления | По местным условиям |
Диэлектрические ковры и изолирующие накладки | По местным условиям |
Плакаты и знаки безопасности (переносные) | То же |
Защитные каски | 1 шт. на каждого работающего |
Респираторы | 2 шт. |
Защитные очки | 2 пары |
Находящиеся в эксплуатации средства защиты из резины следует хранить в сухом помещении при температуре 0 — 30 °С в специальных шкафах, на стеллажах, полках, в ящиках и т.п. отдельно от инструментов. Они должны быть защищены от воздействия масел, бензина, кислот, щелочей и других разрушающих резину веществ, а также от прямого воздействия солнечных лучей и теплоизлучений нагревательных приборов (не ближе одного метра от них).
Изолирующие штанги и клещи хранят в условиях, исключающих их прогиб и соприкосновение со стенами, т.е. в подвешенном состоянии.
Специальные места для хранения переносных заземлений нумеруются так же, как и сами п.з.
Средства защиты размещают в специально отведенных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, изолирующих клещей, п.з., плакатов и знаков безопасности, а также шкафами, стеллажами и т.п. для диэлектрических перчаток, бот, галош, ковров и подставок, рукавиц, предохранительных поясов и канатов, защитных очков и масок, противогазов, указателей напряжения и т.п.
Отдельно от других инструментов в ящиках, сумках или чехлах хранят средства защиты, предназначенные для работы оперативно-выездных бригад и бригад эксплуатационного обслуживания.
Те средства защиты, которые позволяют работать под напряжением, следует держать в сухих, проветриваемых помещениях.
Дополнительные электрозащитные средства до 1000 В
Дополнительные электрозащитные средства в электроустановках до 1000 (В) необходимы для полной комплектации и защиты электрика. Технические способы защиты от поражения электрическим током включают в себя:
- Изолирующая подставка, колпаки, покрытия и накладки. Подставки размещают на полу, там, где будут проходить, работать электрики.
- Диэлектрический коврик. Используется, как и подставка. Он более удобен в использовании. Но коврик не подходит, если на полу есть вода. Перед использованием периодически необходимо проводить осмотр и проверку, так как он может быть поврежден.
- Изолирующие стеклопластиковые (диэлектрические) стремянки и приставные лестницы.
- Диэлектрические галоши.
- Штанги для выравнивания и переноса потенциала.
Требования к отдельным видам
Предметы индивидуальной защиты должны храниться идеальном состоянии
В общий набор предохраняющих средств согласно ПУЭ входит не только особое снаряжение, но и специальный токовый инструмент. Основное его назначение – защитить работающего в электросетях человека от непосредственного контакта с высоким потенциалом. К конкретным видам защитных средств любого типа предъявляется ряд особых требований, приводимых ниже:
- Входящие в комплектацию снаряжения отдельные предметы (резиновые перчатки, например, а также прорезиненная обувь и другие вещи) хранятся в идеально чистом состоянии. Только в этом случае они способны выполнять свои функции, состоящие в надежной изоляции человеческого тела от открытых токопроводящих частей электрооборудования.
- Защитные приборы с ручками-захватами (они используются при работе в электроустановках с любым вольтажом) должны иметь на держателях ограничительные кольца.
- Инструментом он берется за ручки только на участках, расположенных до ограничительного кольца.
Последнее требование обусловлено тем, что нормативами определен предельно допустимый зазор до токоведущих частей, считающийся безопасным. При этом особое внимание обращается на изолированную часть держателя, длина которой делается достаточной для того, чтобы обеспечить гарантирующую защиту от удара током

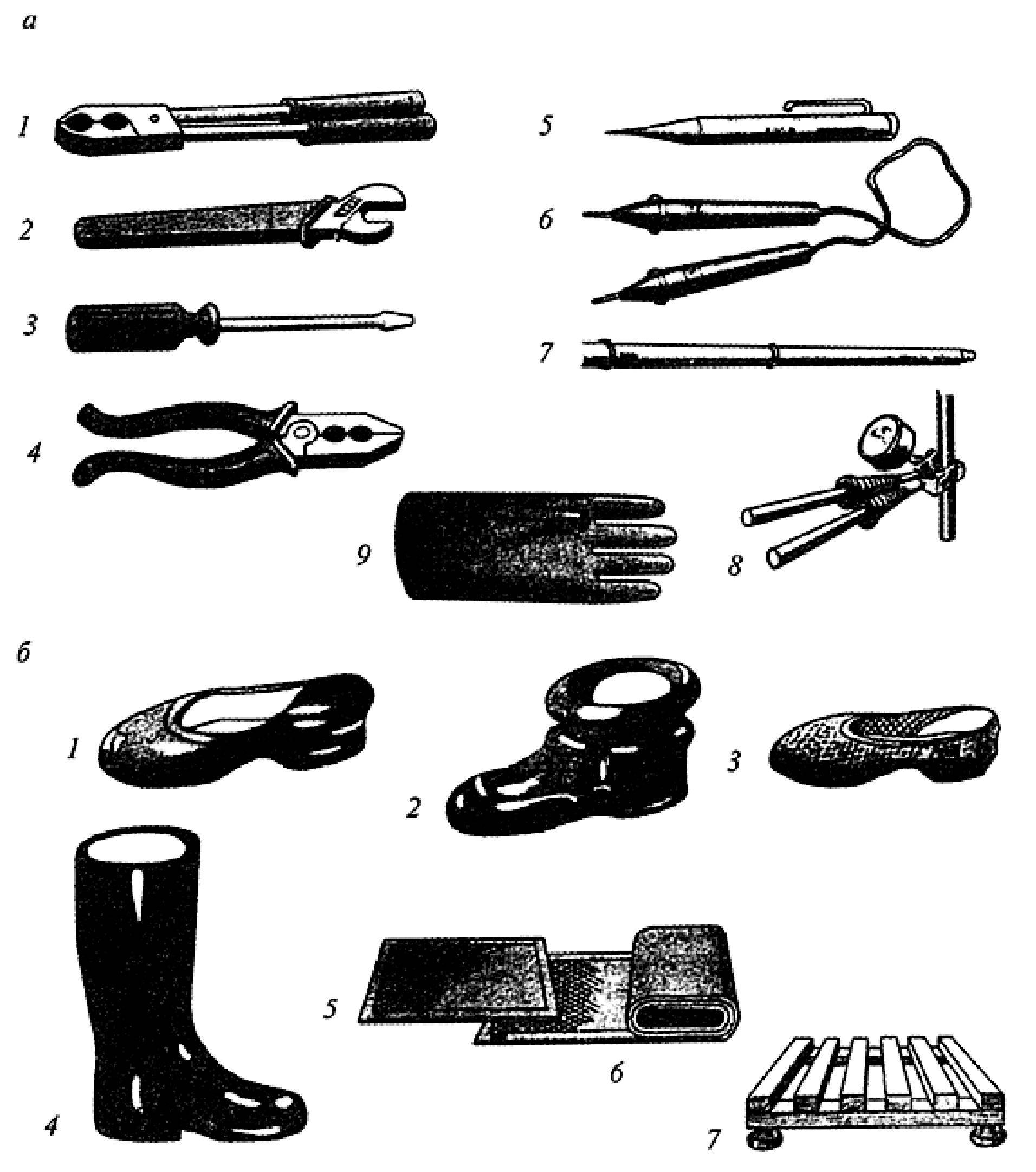

Классификация и назначение электрозащитных средств
К электрозащитным относятся средства, использующиеся от поражения непосредственно электротоком. Они обеспечивают надежную электробезопасность во время работ с различными электроустановками и распределительными устройствами.
- Основные средства защиты в электроустановках включают в себя перечень изолирующих электрозащитных средств, имеющих изоляцию, способную выдерживать рабочее напряжение сети в течение продолжительного времени. Они позволяют безопасно выполнять работы на токоведущих частях, находящихся под напряжением.
- К дополнительным также относятся изолирующие средства электрозащиты. Однако, в отличие от основных, они не защищают напрямую от поражения током, а лишь дополняют их, повышая тем самым степень защищенности работающих людей. Кроме того, дополнительные средства защищают персонал от поражения током при шаговом напряжении и напряжении прикосновения.
- В соответствии с классом напряжения, все виды электрозащитных средств разделяются на используемые при напряжении до 1000 вольт и свыше 1000 вольт.
Электрозащита при напряжение свыше 1000 вольт
К средствам защиты в электроустановках, применяемые в работе с напряжением более 1000 вольт, относятся различные виды изолирующих штанг и клещей, указатели высокого напряжения, а также различные виды устройств, используемых при испытаниях и электрических измерениях в распределительных устройствах.
Отдельно классифицируются различные устройства и специальные защитные средства, применяемые в электроустановках, с напряжением более 110 киловольт. В этот перечень не входят штанги, с помощью которых осуществляется выравнивание и перенос потенциала.
Электрозащита при напряжение до 1000 вольт
К основным средства защиты в электроустановках до 1000в, относятся изолирующие клещи и штанги, электроизмерительные клещи, указатели низкого напряжения, диэлектрические перчатки, а также различные виды ручного изолирующего инструмента.
Дополнительные защитные средства
Классификация дополнительных электрозащитных средств производится таким же образом. При работе с напряжением свыше 1000 вольт персонал должен пользоваться диэлектрическими перчатками, ботами и ковриками. В случае необходимости применяются изолирующие подставки, колпаки и накладки, а также штанги для выравнивания и переноса потенциала.
Во время работ на высоте персонал должен пользоваться изолирующими стремянками и приставными лестницами, изготовленными из стеклопластика и других диэлектрических материалов. Дополнительные средства электрозащиты при напряжении до 1000 вольт представлены такими же изделиями, что и для напряжения свыше 1000 В.
