Состав и разновидности а/ц труб
Состав а/ц труб:
асбест (15%) + портландцемент (85%) + вода.
Разновидности:
Асбестовые трубы выпускаются 2 видов: напорные и безнапорные. Безнапорные а/ц трубы предназначены для создания сетей безнапорной канализации, вентиляции и т.п., где транспортируемая среда подается без давления. Имеют маркировку БНТ. Напорные а/ц трубы более прочные и используются в условиях повышенного давления (6-9атм). Маркировка ВТ.
Безнапорные асбестоцементные трубы
| Асбестоцементная безнапорная труба | Длина, мм | Внешний диаметр D, мм | Внутренний диаметр d, мм | Вес, кг | Цена, руб./шт. |
| А/ц труба БНТ-100 | 3950 | 118 | 100 | 24 | 360 |
| А/ц труба БНТ-150 | 3950 | 161 | 141 | 37 | 580 |
| А/ц труба БНТ-200 | 3950 | 211 | 189 | 64 | 1210 |
| А/ц труба БНТ-200 | 5000 | 204 | 184 | 74 | 1310 |
| А/ц труба БНТ-250 | 5000 | 252 | 228 | 94 | 1780 |
| А/ц труба БНТ-300 | 5000 | 295 | 269 | 121 | 2560 |
| А/ц труба БНТ-400 | 5000 | 388 | 356 | 199 | 4000 |
| А/ц труба БНТ-500 | 5000 | 508 | 454 | 359 | 7600 |
Напорные асбестоцементные трубы
| Асбестоцементная безнапорная труба | Длина, мм | Внешний диаметр D, мм | Внутренний диаметр d, мм | Вес, кг | Цена, руб./шт. |
| А/ц труба d 100 ВТ-9 | 3950 | 122 | 100 | 45 | 760 |
| А/ц труба d 150 ВТ9 | 3950 | 168 | 141 | 67 | 1110 |
| А/ц труба d 200 ВТ-6 | 5000 | 224 | 200 | 123 | 1670 |
| А/ц труба d 200 ВТ-9 | 5000 | 224 | 196 | 142 | 2010 |
| А/ц труба d 300 ВТ-6 | 5000 | 324 | 292 | 199 | 3190 |
| А/ц труба d 300 ВТ-9 | 5000 | 324 | 286 | 217 | 3970 |
| А/ц труба d 400 ВТ-6 | 5000 | 427 | 385 | 333 | 5310 |
| А/ц труба d 400 ВТ-9 | 5000 | 427 | 377 | 390 | 6570 |
| А/ц труба d 500 ВТ-9 | 5000 | 528 | 466 | 637 | 7550 |
Расчёты
Целью расчётов является определение оптимального количества свай, которые бы обеспечили стабильное положение дома относительно грунтового основания.
Расчёт свайного фундамента из КТ состоит из нескольких этапов:
- определение оптимального веса дома;
- расчёт необходимой площади опоры;
- определение характеристик грунтового основания;
- количество и план расположения свай;
- расчёт длины КТ.
Определение оптимального веса дома
Также принимается во внимание максимальное количество людей могущих находиться в доме одновременно. Чтобы застраховаться от просчётов, полученный результат умножают на коэффициент надёжности (k = 1,1)
Необходимая площадь опоры
Сумму нагрузок делят на площадь дома, получая условную удельную нагрузку (кг/см2). Она должна быть меньше на 10 – 15% меньше сопротивления твёрдого грунтового основания.
Площадь дома делят на величину поперечного сечения канализационной трубы (0,02 м2), тем самым получают необходимое количество точечных опор.
Характеристики грунта
Свайный фундамент устанавливают в местах, где верхний пласт земли обладает слабой структурой (глинистые, пучинистые и болотистые почвы)
Поэтому важно опереть трубы на нижний твёрдый слой грунта
Сопротивление грунта можно узнать из вертикальной съёмки с привязкой к месту строительства. Документ хранится в отделе архитектуры и землеустройства местной администрации.
Помимо этого в данных геологоразведки указана глубина промерзания почвы и уровень грунтовых вод, что необходимо будет знать при расчёте длины сваи.
Количество и план расположения свай
После этого составляют план расположения свай, соблюдая следующие условия — опоры должны устанавливаться с интервалом не более 1,5 – 1,6 м, по углам периметра здания и в местах пересечения внутренних стен.
Это делается для того, чтобы нагрузку от дома равномерно распределить по всей длине ростверка.
Длина опор
Длину опор рассчитывают, исходя из:
- глубины промерзания почвы,
- уровня грунтовых вод,
- отметки нахождения твёрдого грунтового основания.
Также учитываю высоту наземной части трубы (минимум 300 мм).
Например, глубина промерзания составляет 300 мм, прочный грунт находится ниже на 100 мм, а уровень грунтовых вод ещё ниже — на глубине 1500 мм, то подземная часть сваи будет равна 700 мм. С учётом наземной высоты сваи длина КТ будет равна 1000 мм.
Пошаговое выполнение работ
Столбчатое основание не требует рытья траншей, нужно только сделать скважины на участках, где будут находиться сваи из пластиковых труб для фундамента. Диаметр углублений чаще всего не меньше 25 см. Столбы устанавливают по углам будущей конструкции и в месте перекрытий.
На дно ямы засыпают слой щебня 20-25 см, так можно избежать усадки опор. Перед установкой труб в скважину на дно нужно настелить плотный полиэтилен, это исключит впитывание воды грунтом из цементного раствора. При установке опор нужно пользоваться уровнем, это и позволит исключить вероятный перекос здания в дальнейшем.
Расчет
Столбы обязаны находиться не только по углам будущей конструкции, но и под несущими стенами, на участках их соединения, по периметру здания, в местах сооружения перегородок.
Опоры должны располагаться с шагом 1,5-2,5 м одна от другой. На участках, в которых будет оказываться повышенная нагрузка, нужно организовать дополнительное усиление, например, несущие стены, камины, котельная
Подготовка
Строительство начинают с определения уровня заглубления фундамента. Это зависит от типа грунта, уровня промерзания земли и глубины нахождения подземных вод. С учетом этого столбчатый фундамент из пластиковых труб может быть:
- Глубоко заглубленный (больше 1,5 м).
- Мелко заглубленный (65-85 см).
- Незаглубленный (до полуметра).
Во время подготовительного этапа нужно предусмотреть электричество и воду на строительном объекте, нарезать арматурные прутья и пластиковые трубы для опалубки на необходимую длину.
https://youtube.com/watch?v=Mj_6brs48lk
Изготовление опалубки
При строительстве зданий с использованием бетонов с высокими прочностными характеристиками для сооружения стен опалубки используется опалубочная трубка ПВХ 22 мм или 25 мм диаметром. Изделия, продаются в комплекте с полимерными пробками и конусами.
На стяжную шпильку по очереди надеваются:
- конус, широкой частью к краю шпильки;
- пластиковая трубка;
- второй конус.
Полностью застывший бетон перестает давить на опалубочные щиты и закладные части можно достать. Часто выполняют работы так, чтобы доставались как металлические элементы, так и трубы ПВХ для опалубки. Но конусы все равно остаются в опалубке.
Отверстия, которые остались в поверхности бетона после демонтажа щитков и закладных, закрываются заглушками.
Армирование
Армирование бетонного раствора в пластиковой трубе производится двумя способами:
- Два прутка забиваются вовнутрь трубы на одинаковой дистанции от арматуры до стенки. Прутья вбиваются в землю на 35-40 см глубже, чем пластиковая опора и на таком же расстоянии должны быть над уровнем земли. Этот способ придает дополнительную стойкость основанию. После внутрь заливают бетон.
- Во время использования второго способа в трубку вначале наливается бетонная смесь, так создается надежное основание, затем помещают арматуру.
Сверху свайного основания на пластиковых опорах сооружают ростверк. Это силовая конструкция, которая соединяет все элементы основания в одно целое.
Заливка
Подготовленную бетонную смесь переливают в глубокую тару и заливают в трубы. Залив около 25 л в полость трубки, ее нужно приподнять на 25-30 см. Раствор, стекая по расширению, образует пятак. Оставшиеся пустоты вокруг столба засыпать грунтом и хорошо трамбуют.
Заливка цемента обязана производиться порционно, с трамбовкой специальным вибратором всех слоев. Также можно использовать прут арматуры, но в этом случае нужно действовать аккуратно, иначе можно повредить целостность пластика.
Бетон заливают до уровня трубы. Чтобы бетонная смесь не пересохла, сверху укладывают влажные опилки и столбы укрывают пленкой до высыхания раствора.
Столбчатый фундамент из пластиковых труб – это отличный вариант для легких конструкций на неустойчивых грунтах с глубоким промерзанием земли и близким прохождением подземных вод. Его сооружение, в отличие от пличного и ленточного основания, быстрей, менее трудоемко, материальные затраты также значительно снижаются. Чтобы добиться положительного результата в процессе работы нужно грамотно разработать проект, точно просчитать количество и размер труб, а также и их расположение.
Как выбрать диаметр обсадной трубы
Специализированные каталоги содержат перечень диаметров обсадных труб для буронабивных свай. Для указания данных параметров имеется специальная маркировка; также их описывает техническая документация по внешнему и внутреннему диаметру. Это дает возможность очень точно подгонять трубы под изготовляемую скважину, для чего имеются определенные международные стандарты. Для маркировки внешнего диаметра могут использоваться обозначения 620 – 2500 мм, для внутреннего – от 640 до 2580 мм.
Чтобы увеличить производительность водонапорной скважины, приобретение труб значительного диаметра не всегда является хорошим вариантом — все равно через нее не сможет пройти больше воды, чем способен принять наружный водопровод или поставить водоносный слой
При выборе изделия подходящего диаметра важно добиваться соответствия с пропускными характеристиками скважины
По ходу бурильных работ рекомендуется делать частые паузы для поднимания бура и выборки осыпавшегося грунта. Когда работа по бурению завершена, потребуется еще около трех дней на вывод почвенной жижи и откачивание воды. Эти обязательные к исполнению мероприятия как нельзя лучше способствуют обустройству требуемого расширения: как результат, вода в скважину сможет поступать в большем объеме.
Для изготовления глубоких колодцев до 15 м для буронабивные сваи с обсадной трубой можно использовать арендованное оборудование. Оно состоит из бура, упорной треноги, вращательного ворота и соединительных элементов, фиксирующих трубы. Схожая буровая технология используется, когда закладывается фундамент: для укрепления стенок подойдет оптимальный способ. Если подобные мероприятия покажутся трудными для самостоятельной реализации, то можно ограничится только подготовкой участка, пригласив для основных работ специализированную бригаду.
Расценки на подобные услуги могут отличаться, на что влияет целый ряд факторов. Компанией, реализующей данную работу, обычно предоставляется смета и отчетные документы с указанием местных тарифов. В них входят затраты на приобретение и транспортировку необходимых материалов к месту работы.
В стоимость работы по монтажу буронабивных свай входят следующие пункты:
- Разработка проектной документации.
- Материал, из которого изготовлены трубы.
- Используемая в этом случае технология.
- Глубина и ширина бурения.
- Геологические особенности участка.
- Требования по скорости реализации заказа.
- Состояние оборудования.
- Сколько нужно скважин.
Каждый и способов имеет свои достоинства и недостатки, которые учитываются при подборе наиболее оптимального варианта в конкретном случае. Бетонирование свай в обсадной трубе в этом отношении является очень универсальным методом, поэтому его и предпочитают в большинстве ситуаций.
Источник
Какие трубы подойдут и сколько их понадобится
Лучше применить оранжевые или коричневые канализационные трубы: они прочнее и менее подвержены внешним воздействиям, чем серые или белые. Если имеются синие или зеленые, то они тоже подходят для столбчатого фундамента. С такой цветной маркировкой выпускают трубы напорного применения, для прокладки трасс в земле.
Максимальная толщина труб серого или белого цвета – 110 мм. Этого может быть недостаточно. Коричневые же или оранжевые могут быть до 630 мм. Можно использовать черные трубы, которые годятся и для наружного применения.
Но перед покупкой выясните их характеристики. Черные трубы имеют свой диапазон температур и прочности, его может оказаться недостаточно для конкретного использования. Это касается всех видов: сверяйте технические характеристики перед приобретением, чтобы не ошибиться при выборе.
Технология работ

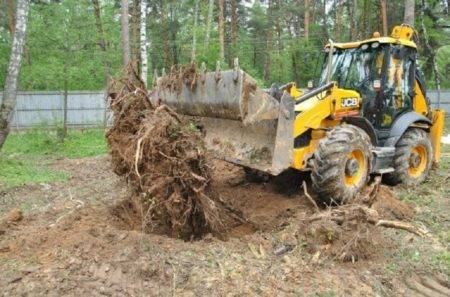

Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям. Колья соединяются строительным шнуром
Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта
Бурение под сваи
Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.
Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.
Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.
Далее столбчатый фундамент своими руками выполняют по следующей схеме:
- Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
- Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.
Армирование и заполнение бетоном
Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.
Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.
Посмотрите видео, как заливать бетон в сваю своими руками.
Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.
Ростверк
Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.
Посмотрите видео, как произвести устройство ростверка.
Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.
В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.
Плюсы и минусы фундамента из пластиковых труб
Пластик – это химически неактивный, дешевый, универсальный стройматериал. Возведение фундамента из пластиковых труб своими руками не составит сложности, даже при минимальных познаниях в строительстве.
Основное достоинство оснований из пластмассовых труб:
- можно возвести фундамент на любом типе грунта;
- быстрая и простая технология сооружения;
- стойкость к коррозийным процессам и резким изменениям температуры;
- небольшие затраты на расходные строительные материалы;
- высокая защита от весенних паводков;
- пластик не подвержен воздействию влаги;
- малый вес;
- быстрая возможность получить доступ к канализационной системе.
Пластиковые трубы представлены в большом ассортименте, при этом стоимость зависит от длины, сечения и качества изделия. Длина варьируется в пределах 1-6 м, диаметр – 120-640 мм (наиболее востребована для фундамента пластиковая труба 200 мм или 250 мм). Все габаритные параметры и требования к эксплуатации указаны в ГОСТ Р 51613-2000.
Невзирая на большое количество положительных свойств, пластиковые опоры имеют недостатки:
- пластик не выдерживает высокие нагрузки;
- непродолжительное время эксплуатации – до 75-85 лет с учетом качества изделий;
- низкая устойчивость к пониженным температурам;
Процесс проведения работ
Фундамент из труб металлических своими руками монтируется точно так же, как и из пластиковых труб. Для этого необходимо выполнить следующие работы:
Подготовить участок под закладку фундамента. Выполнить планировку участка, произвести разметку территории в соответствии с составленной схемой. На участке закрепляются точки для бурения отверстий под трубный фундамент.
Пробуриваются отверстия необходимой длины и диаметра. Этот способ несколько легче чем устройство фундамента из забитых труб.
В подготовленные скважины установить трубы. На этом этапе нужно тщательно следить за вертикальностью опускаемых труб. Строительный уровень поможет в решении поставленной задачи.
Затем в установленные трубы засыпается песок и уплотняется. Толщина слоя должна составить около 35 см.
Далее для пропитки песка готовится жидкий цементный раствор из 3 частей песка, 1 части цемента и воды.
Песок засыпанный в трубу пропитывают приготовленным раствором и дожидаются его схватывания.
Для повышения прочности всей конструкции в полость трубы устанавливают арматурные стержни. Стержни устанавливаются таким образом, чтобы расстояние между соседними прутками было не менее 7см
Затем несъемная опалубка заливается бетоном на 1/3 высоты. Бетоном также заполняется затрубное пространство. По истечении суток работы нужно продолжить и заполнить бетоном оставшуюся часть.
Таким образом создается фундамент для дома из труб.
Технология строительства
Если вы вместо винтовых или забивных свайных опор решили возвести для дома фундамент из труб, начинайте с расчетов длины и диаметра опорных элементов, уровня их заглубления. Отметим, что на перечисленные параметры оказывают влияние определенные факторы:
- уровень нахождения грунтовых вод;
- тип почвенного состава в месте предполагаемого строительства на различных глубинных уровнях;
расчетный вес всего сооружения, состоящий из массы материалов, используемых для каркаса и перекрытий, кровельной конструкции, отделочных материалов для наружных и внутренних поверхностей, приблизительный вес мебели и бытовых приборов, планируемых к использованию.
В первую очередь необходимо понять, сколько опор потребуется установить. С этой целью уточненная масса объекта делится на несущие возможности одного столба, полученное число округляется к большей стороне.
Очередной этап подготовки – расчет оптимального интервала между трубами под фундамент, для чего учитывают угловые участки и точки врезок межкомнатных стен в несущие. Шаг установки определяется путем деления суммы длины стен на потребное количество столбов.
Закончив с предварительными расчетами можно приступать к сооружению основания, у которого вместо фундамента устанавливаются трубы.
Каких размеров должны быть столбы
Размер или горизонтальное сечение столбов должно удовлетворять условиям прочности, которая должна быть выше нагрузки вышележащих, опирающихся на них конструкций. Варианты столбов для основания Если исходить из размеров (толщин) стен, то для наружных их принимают не менее двух кирпичей, то есть 50 см, а для внутренних 1.5 кирпича (38см). Таким образом, столбики, расположенные по осям внешнего периметра не должны иметь сечение меньше 50 х 50 сантиметров, а столбики для внутренних капитальных несущих стен 38 х 38 сантиметров. Схема расположения столбов Этих минимальных размеров следует придерживаться для всех распространенных типов столбиков — из монолитного железобетона, кирпичных, а также блочно-каменных. Если проектировщики предлагают столбики другой конфигурации — круглых, крестообразных (это может быть связано с дизайнерскими изысками) они должны представить соответствующий проект и экономический расчет.
Устройство столбчатого фундамента
Столбчатый фундамент – это основание, состоящее из столбов, забитых в грунт (или залитых). Они выполняют функцию опор. На них ложится вес возводимой конструкции. Вся нагрузка через столбы для фундамента передается грунту.
Выступающие на поверхности концы опор соединяют в одну конструкцию, сооружая ростверк. Последний строят в виде рамы, либо плиты, закрепленных на столбах.
Для создания опор используют различные блоки, кирпич, либо заливают в опалубку бетоном. Форму под раствор изготавливают из разных материалов:
- рубероида;
- асбестовых и пластиковых труб.
Применение рубероида – это наиболее дешевый вариант. Но его использование не позволяет залить одинаковых габаритов сваи. Также прочность такой опалубки очень низкая: при трамбовке рубероид может разорваться.
Трубы из асбеста в качестве формы для буронабивных свай обходятся гораздо дороже, чем пластиковые. В их составе присутствуют токсические для человека вещества, которые попадают в организм с пылью во время резки материала на отрезки нужной длины.
Канализационные трубы используют для создания опор под сооружения следующего типа:
- каркасные строения;
- дома из бруса, либо обработанных бревен;
- небольшие и легкие постройки из ячеистых бетонов: гаражи, веранды, сараи.
Выделяют такие виды столбчатых оснований по уровню заглубления ростверка:
- заглубленные;
- низкие;
- высокие.
Строительство высокого ростверка Заглубленная разновидность столбчатого фундамента предполагает строительство ростверка ниже уровня почвы. Низкое основание закладывают вровень с грунтом, а высокое – строят над поверхностью земли.
Ростверк заглубляют в грунт для избегания продувания постройки под полом. При этом вся нагрузка от сооружения все равно ложится на опоры, а не грунт.
На неустойчивых почвах или при возможности подтопления основание делают высоким.
Недостатки опалубки из ПВХ труб
Серые ПВХ трубы для внутренней канализации имеют максимальный возможный диаметр 110 мм. (Оранжевые трубы для наружной канализации имеют более богатый диапазон диаметров от 110 до 630 мм.)
Средние цены ПВХ труб для внешней канализации (СПб)
| Диаметр трубы (мм) | Толщина стенки (мм) | Длина трубы (мм) | Цена, руб./шт |
|---|---|---|---|
| 110 | 3,2 | 1000 | 130 |
| 110 | 3,2 | 2000 | 250 |
| 110 | 3,2 | 3000 | 370 |
| 110 | 3,2 | 6060 | 730 |
| 160 | 4 | 1000 | 240 |
| 160 | 4 | 1200 | 290 |
| 160 | 4 | 2000 | 470 |
| 160 | 4 | 3000 | 680 |
| 160 | 4 | 6080 | 1360 |
| 200 | 4,9 | 1200 | 400 |
| 200 | 4,9 | 2000 | 660 |
| 200 | 4,9 | 3000 | 960 |
| 200 | 4,9 | 6090 | 1910 |
| 250 | 6,2 | 1000 | 600 |
| 250 | 6,2 | 2000 | 960 |
| 250 | 6,2 | 3000 | 1400 |
| 250 | 6,2 | 6130 | 2800 |
| 315 | 7,7 | 1200 | 840 |
| 315 | 7,7 | 2000 | 1360 |
| 315 | 7,7 | 3000 | 2010 |
| 315 | 7,7 | 6140 | 4010 |
| 400 | 9,8 | 1000 | 1550 |
| 400 | 9,8 | 2000 | 2530 |
| 400 | 9,8 | 3000 | 3700 |
| 400 | 9,8 | 6150 | 7410 |
| 500 | 12,3 | 3000 | 5950 |
| 500 | 12,3 | 6160 | 11810 |
Средние цены ПВХ труб для внутренней канализации (СПб)
| Диаметр трубы (мм) | Толщина стенки (мм) | Длина трубы (мм) | Цена, руб./шт |
|---|---|---|---|
| 110 | 2,2 | 1000 | 110 |
| 110 | 2,2 | 1500 | 160 |
| 110 | 2,2 | 2000 | 200 |
| 110 | 2,2 | 3000 | 290 |
| 110 | 3,2 | 1000 | 130 |
| 110 | 3,2 | 1500 | 190 |
| 110 | 3,2 | 2000 | 240 |
| 110 | 3,2 | 3000 | 370 |
Как видим, цена на пластиковую трубу для внешней (оранжевые) и внутренней (серые) канализации практически не отличается, а вот преимущества оранжевых ПВХ труб для использования в виде несъемной опалубке в грунте неоспоримо ().
Достоинства столбчатого фундамента из пластиковых труб (ПВХ) для внешней канализации
- Долговечность опалубки. Если рассматривать ПВХ трубу для внешней канализации, то ее срок службы со слов производителей не менее 50 лет.
- Высокая стойкость к агрессивным средам. Морозостойкость.
- Легкие, но при этом имеют достаточную жесткость и прочность
- Большое разнообразие размеров. Диаметр 110 мм – 630 мм. Длина 1 м – 6м.
- За счет гладкой поверхности грунт во время пучения будет скользить по поверхности ПВХ трубы (в теории должно быть так).
Если использовать пластиковые трубы для внутренней канализации (серые), они немного дешевле оранжевых ПВХ труб, но при этом и в грунте они прослужат значительно меньше. Это и логично, так как данный тип труб предназначен для внутренней канализации в помещении. В целом если рассуждать логично, то главное предназначение несъемной опалубки это формирование столба. А непосредственно срок службы столба из железобетона 150 лет. www.gvozdem.ru
Пошаговое руководство создания столбчатого фундамента собственными руками
Технология выполнения столбчатого фундамента на основе ПВХ-конструкций проста. Работы можно выполнить без специалистов. Технология следующая:
- если предполагается монолитный ростверк, предварительно выставляется опалубка. Из опоры делается небольшой запас металлических прутков каркаса, высотой до 0,5 м;
- монтаж навесного сооружения на фундаментные опоры требует крепежа;
- выполнять бурение скважин разрешается одновременно. Но это позволительно только для стабильных типов почвы. В остальных случаях, рекомендуется делать скважины последовательно, предотвращая обвал.
Допустимая нагрузка на столб
Допустимая нагрузка на конструкцию столба зависит от типа почвы, на котором выполняется строительство. Для определенного диаметра трубы предполагается собственное значение нагрузки. Лучше видно из таблицы.
| Диаметр, мм | Нагрузка, тонны, для песчаных почв, глинистых с глубиной заложения | Нагрузка, тонны, для песчаных почв, глинистых с глубиной заложения | ||||
| 0,5 м | 1 м | 1,5 м | ||||
| песчаная | глина | песчаная | глина | песчаная | глина | |
| 110 | 0,2 | 0,2 | 0,2 | 0,3 | 0,2 | 0,3 |
| 250 | 0,8 | 1,2 | 1,0 | 1,4 | 1,2 | 1,7 |
| 315 | 1,4 | 1,9 | 1,6 | 2,3 | 1,9 | 2,7 |
| 400 | 2,2 | 3,1 | 2,7 | 3,7 | 3,1 | 4,3 |
| 600 | 5,1 | 7,8 | 6,1 | 9,3 | 7,9 | 10,9 |
Инструменты, стройматериалы
Рекомендуется подготовить инструменты:
- строительный миксер или бетономешалку для создания цементно-песчаного раствора;
- болгарку для нарезки металлических прутков;
- бур с диаметром под трубопровод с раструбом;
- лопату;
- молот;
- деревянные колышки, строительный шнур, рулетку для разметки территории;
- уровень для проверки горизонтальной ровности. Лучше гидроуровень;
- мастерок, шпатель;
- емкость для замеса бетона.
В строительном маркете покупают такие расходные материалы:
- пластиковые ПВХ- трубы, лучше оранжевые;
- сухой цемент, марки М400, М500;
- песок;
- анкерные болты;
- проволоку;
- деревянные колышки;
- металлические прутки для армирующего каркаса.
Подготовительный процесс
На подготовительном этапе выполняются земляные работы. Определяется глубина промерзания грунта, уровень залегания подземных водных пластов. Территория очищается от мусора, растительности, деревьев. Поверхность разравнивается под строительство.
Нанесение разметки
Предварительно рекомендуется создать проект на обычном листке бумаги. Можно заказать проектную документацию у профессионалов. Они учтут глубину промерзания грунта и залегания подземных вод, проведут геологическую экспертизу почвы.
Разметка на строительной площадке выполняется строго по проекту. По углам будущего капитального строения устанавливаются деревянные колышки. Натягивается строительный шнур. По периметру дома, на расстоянии 1,5-2 м, в местах пересечений делают разметку под столбцы.
Технология изготовления столбчатого фундамента
Технологический процесс закладки столбчатого типа основания требует четкой последовательности работ. Выполняется в несколько этапов.
Бурение скважин, установка свай
Пошаговая инструкция создания свай: по разметке, буром выполняются скважины. Глубина — выше 0,25 м от отметки промерзания грунта. Ширина — на 70 мм больше сечения пластикового трубопровода.
Бетонирование труб
Предварительно выполняется армирование конструкции. В пластик вводят металлические прутки. Если предполагается уширение, они на конце сгибаются под 90 градусов. Для фундамента легковесных строений можно просто вставить ровные прутья.
Применяются прутки, сечением 10-12 мм, образующие ребра каркаса. Более тонкие прутки сгибаются в хомуты. Вязальной проволокой к ним фиксируются прутья. Диаметр будущего армирующего каркаса должен быть таким, чтобы после выполнения монтажных работ стержни отставали от трубы на 3 см.
Заливка цементно-песчаного состава проводится в несколько этапов:
- выполняется бетонирование уширенной пятки путем заливки небольшого количества бетона и поднятия трубы. Раствор, заполняющий пакет, застынет;
- получится небольшое расширение по периметру будущей опоры. Потом полость трубы доверху заполняют бетоном;
- сверху опорного элемента выполняется крепление шпильки. Она фиксирует ростверк или стену.
Бетонный состав в трубопроводе полностью высохнет через несколько суток. На протяжении этого времени, верх опоры регулярно увлажняется. Покрывается полиэтиленом.
По завершении работ, на опорные элементы выполняется установка деревянного или металлического ростверка.
