Фундамент ТИСЭ своими руками: пошаговая инструкция
Возведение фундамента по технологии ТИСЭ, как и любое строительство, начинается с подготовки участка: разравнивания, удаления старых деревьев и кустарников, больших камней и проведения других необходимых работ.
При этом снятие дерна можно производить не под всей площадью дома, а только в тех местах, где, согласно проекту, будут располагаться сваи. Далее можно приступать к бурению скважин под сваи.
Бурение
Перед тем как приступить к бурению, потребуется сделать небольшие лунки глубиной 15-20 см под каждую скважину, диаметр которых равен диаметру бура.
Далее процесс бурения выглядит следующим образом:
- в начале штангой, выставленной на начальную длину и со снятым плугом, производится бурение верхней части скважины. Сбор грунта происходит в специальный контейнер;
- для глубоких скважин необходимо использовать удлинитель, который фиксируется на штангу вместо рукоятки;
- для устройства расширения используется специальный плуг, который закрепляется на место контейнера в соответствии с инструкцией к буру. При этом надо учитывать, что его можно отрегулировать на изготовление сферического расширения с разным диаметром: 400, 500 или 600 мм.
Плуг крепится к буру при помощи веревки, которая при работе служит для управления инструментом: в натянутом состоянии прижимает плуг к основанию скважины, при ослабленном положении приподнимает бур.
При формировании расширения можно производить вращение как по часовой стрелке, так и против нее.
Но следует учитывать, что в первом случае существует риск углубиться ниже, чего делать не стоит, а при вращении против стрелки происходит осыпание разрезаемого грунта под плуг, что приводит к выталкиванию бура.
Специалисты рекомендуют выполнять расширение, комбинируя вращения в обе стороны.
Определить момент, когда расширение будет готово, достаточно легко – в емкость на конце бура перестанет набираться порода.
При бурении скважины под сваи ТИСЭ важно контролировать ее вертикальность – на этот аспект следует обращать внимание из-за того, что бетон имеет низкие параметры работы на изгиб, поэтому. При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть
При несоблюдении этого правила в процессе схватывания или во время эксплуатации бетон может лопнуть.

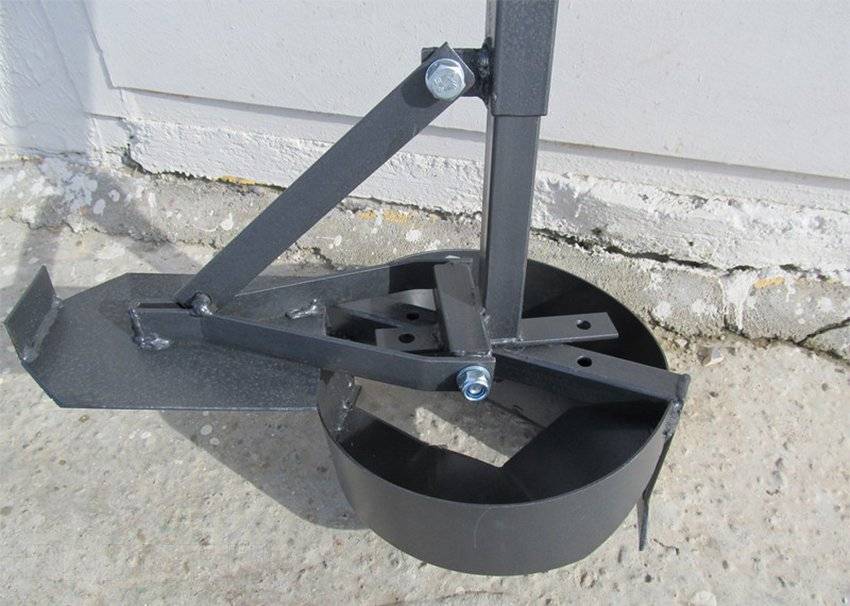

Особенности бура ТИСЭ
Бур состоит из режуще-рыхлящей чаши и двух штанг. Он отличается от обычного бура тем, что имеет в своей нижней части откидной плуг. Во время сверления плуг постепенно раскрывается, и в нижней части скважина имеет больший диаметр, чем в своей верхней части.
Такая форма скважины позволяет фундаменту выдерживать большие нагрузки и не дает поперечным силам морозного пучения выдавливать столб. Такой фундамент можно возводить практически на любых грунтах, разве что только не на плывунах.
Виды буров ТИСЭ
Существует несколько видов буров:
- ТИСЭ-Ф имеет диаметр 200 мм, в раздвинутом состоянии его длина 225 см, он состоит из накопителя, откидного плуга и раздвижной штанги.
- ТИСЭ-2Ф также имеет диаметр 200 мм, но конструкция плуга позволят делать расширение до 500 мм.
- ТИСЭ-3Ф имеет диаметр 250 мм, крутить его могут два человека, так как имеется большая ручка.
Длина бура может быть увеличена, для этого используются дополнительные штанги.
https://youtube.com/watch?v=xiFFoF4TYeU
Указанная технология возведения фундамента позволяет значительно экономить средства. Стоимость будет зависеть от диаметра и количества свай. Как указывают специалисты, это самый дешевый вариант возведения фундамента.
Делаем уширения в лунках.
Затем схема была такая. После работы делал уширения и вязал каркасы из арматуры, а на выходных заливал бетоном.
На уширения уходило дофига времени, особенно вначале. Сначала делал уширение на 50, потом увеличивал до 60.
Так я делал пока в нижней части лунок попадалась супесь, а когда пошли лунки с суглинком содержащим куски глины, бур отказывался делать последнюю часть уширения. Лопатка просто скользила по поверхности и не снимала ни капли грунта.
Пробовал давить сверху на лопатку арматуриной. Очень неудобно и желательно иметь третью руку:) Эффект так же был слабый. Потом вспомнил одного тисэшника с форума и сделал как он советовал, а именно подогнул совсем чуть–чуть край лопатки.
Особо не надеясь на эффект отправил бур в лунку и о чудо – лопатка мощно вгрызлась в грунт, ломая его целыми кусками. Теперь скорость производства уширений сильно возросла и я стал бурить сразу на 60. Правда теперь это больше напоминает кромсание грунта кусками, нежели снятие стружки, но накопитель наполняется за пол оборота. На одно уширение уходит теперь час–полтора.
В общем лопатку нужно адаптировать к своему грунту. Если у вас песок, можно ничего не делать, в противном случае рекомендую слегка подогнуть. Главное не перестарайтесь, а то лопатка будет слишком глубоко врезаться и вы не провернете бур. У меня теперь это происходит рывками и прочей дергатней, но мне так больше нравиться.
Также лопатку полезно периодически затачивать. Но тут есть хитрость. Во время бурения основной части уширения лопатка затачивается об грунт под «не правильным» углом и когда дело доходит до финальной части, режущая кромка получается слегка загнута вверх, в следствии чего лопатка начинает скользить.
Для устранения этого эффекта лопатку необходимо подточить, изменив угол атаки режущей кромки(лучше сделать ее параллельной горизонту).
Чтобы постоянно не подтачивать лопатку, лучше разрабатывать по несколько лунок. Сначала довести расширения до финальной стадии (пока лопатка не начнет проскальзывать), а потом подточить лопатку и закончить всю партию уширений.
Расчёт и технология возведения фундамента ТИСЭ
Расчёт необходимого числа фундаментных столбов для каждой конкретной постройки подробно описан в статье о столбчатых фундаментах. Для фундаментов ТИСЭ он абсолютно аналогичен, поэтому повторяться не будем.
Работы по устройству фундамента ТИСЭ производятся в следующей последовательности:
1) На основании расчёта производится разметка фундамента на участке застройки.
2) Производится бурение скважин на 0,2-0,3 метра ниже глубины промерзания вручную или с использованием средств механизации.
Несколько советов:
— Лучше сначала пробурить цилиндрические части всех скважин, а потом делать расширения (это позволит сэкономить время на установку-снятие плуга бура);
— В процессе бурения Вам могут попасться камни. Маленькие сами собой упадут в накопитель, большие придётся выкорчёвывать и доставать, например, мотыгой. Если Вы наткнулись на большой валун, нужно сместить скважину (смещение до полуметра допустимо без дополнительных расчётов);
— Чтобы облегчить разбуривание расширения в сухих глинистых грунтах, предварительно (например, на ночь) в каждую скважину заливают вёдер по пять воды. Грунт при этом увлажнится и бурение будет осуществляться легче. Также воду заливают и при сухих песчаных грунтах, для предотвращения обсыпания грунта;
— Если есть опасность обсыпания грунта в расширенном основании скважины, старайтесь не затягивать с заливкой бетона. То есть разбурили одно расширение, сразу заливайте бетон, затем другое, и снова бетон, и так далее. Так поступают на песчаных грунтах и при высоком уровне грунтовых вод, которые быстро подмывают стенки сферического расширения.
3) Изготовляется рубашка из рубероида (процесс показан в статье о столбчатых фундаментах, там же описано и армирование) и вставляется в скважину до начала расширения (на рисунке ниже показана как гидроизоляция).
4) Вяжется арматурный каркас, вставляется в скважину и заливается бетон. Изготовление арматурных каркасов — довольно трудоёмкая операция, поэтому лучше выполнить её ещё до начала бурения скважин.

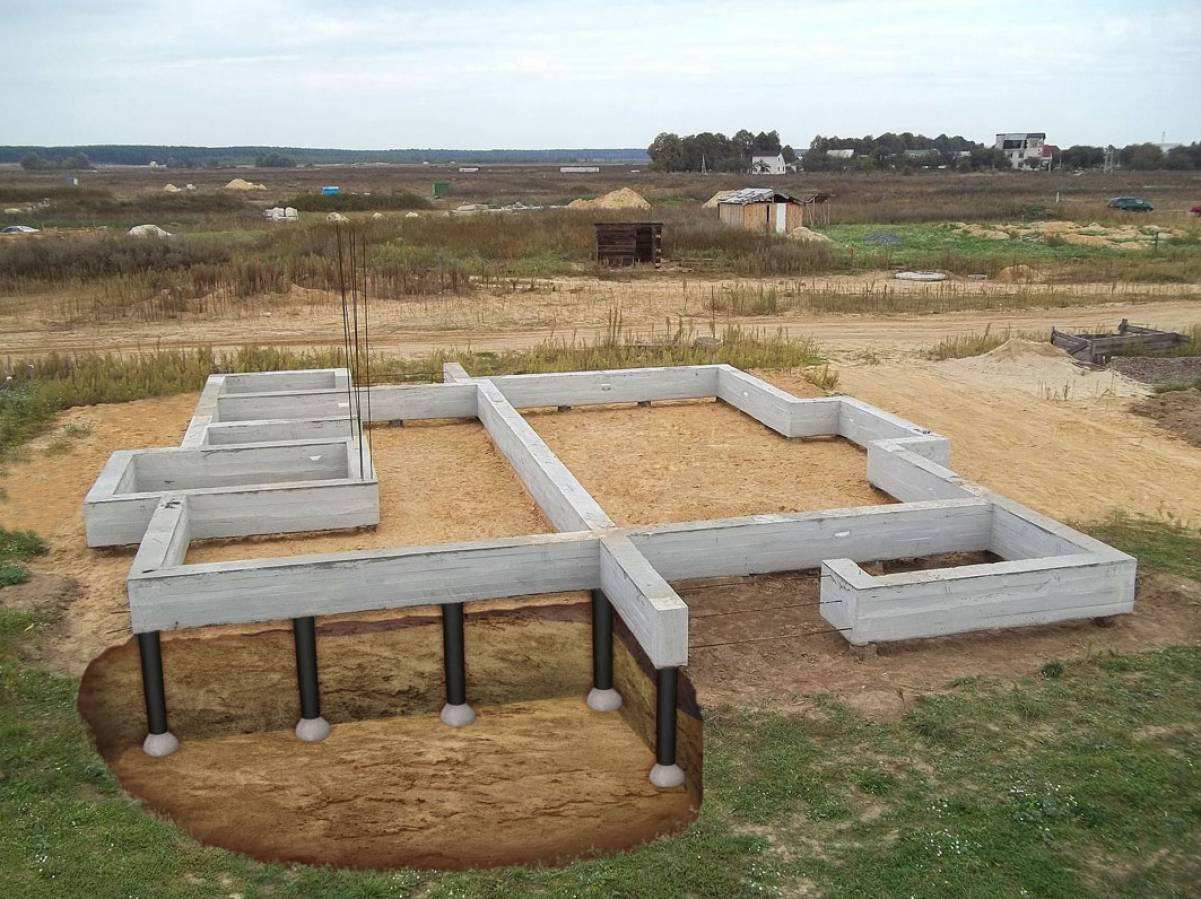

5) После заливки всех опор приступают к сооружению ростверка. Этому процессу посвящена отдельная статья «Столбчатый фундамент с ростверком (свайно-ростверковый)». К тому, что там написано стоит добавить лишь следующее: если делается высокий ростверк, то уровень его над землёй не должен превышать 20 см. Связано это с небольшим диаметром цилиндрической части сваи.
Если участок не ровный, имеет определённый рельеф, ростверк делается либо с переменной высотой сечения при небольших уклонах (на рисунке слева), либо ступенчатым — при больших уклонах (на рисунке справа).
Проектирование

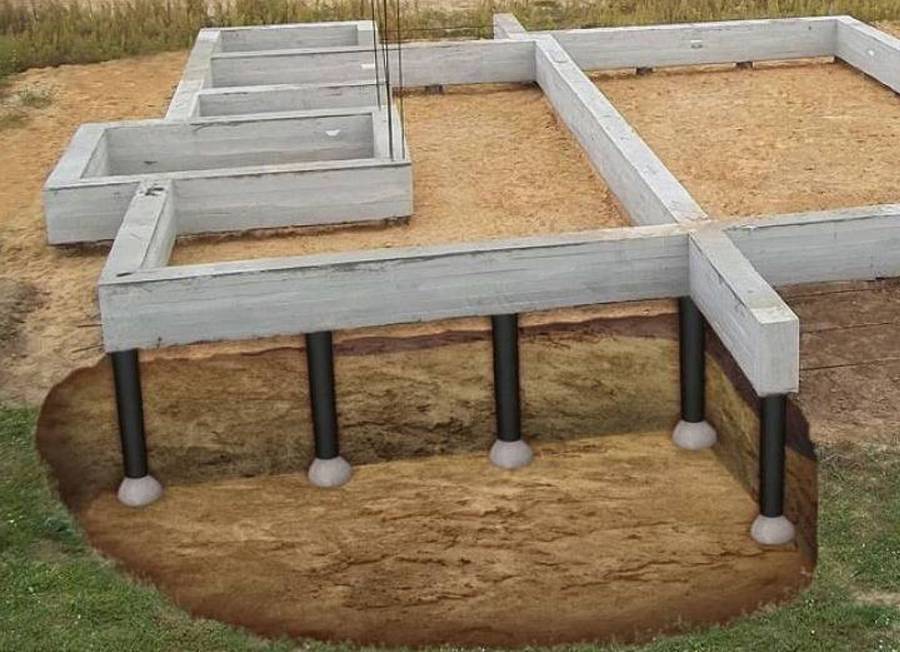

Технология ТИСЭ – это столбчатый ростверк с уширением подошвы вертикальных стоек. Для всех столбчатых фундаментов характерны недостатки:
- они непригодны для влажного грунта (высокий УГВ, болото), свежих насыпей и склонов с перепадом высот больше 1,5 м между противоположными стенами здания;
- изготовление полноценного подземного или цокольного этажа на столбах невозможно;
- полы по грунту, считающиеся самым экономичным вариантом, можно изготовить только в низком ростверке, который снижает эксплуатационный ресурс стеновых материалов в отличие от висячего ростверка;
- при использовании перекрытий в виде плит ПК или по балкам увеличиваются теплопотери, повышается расход утеплителя;
- коммуникации в подполье следует дополнительно утеплять;
- для любого ростверка требуется забирка, повышающая смету строительства, так как балки запрещено опирать на грунт.
Техническое решение для свай ТИСЭ на крутом склоне.
Создатель технологии Яковлев основными плюсами посчитал отсутствие спецтехники и минимально возможный бюджет строительства, не уточнив, с чем сравнивался фундамент ТИСЭ. Основным достоинством является уширение подошвы столбов, резко повышающее их несущую способность. Именно за конструкцию бура ТИСЭ, позволяющего увеличить диаметр скважины на забое до 60 см без привлечения спецтехники, автор и получил патент.
Бур ТИСЭ.
Обычный ручной инструмент и оснастка мотобура позволяют пробурить скважины 50 см диаметра максимум. Чтобы изготовить уширение стандартного столба при использовании классической технологии, придется либо отрыть шурф большего размера, либо привлечь ямобур для бурения скважины соответствующего диаметра.
В любом из этих вариантов придется отлить плиту на забое, затем смонтировать опалубку меньшего размера, засыпать пазухи после отвердевания бетона. Несущая способность столба увеличится за счет широкой пяты, но снизится из-за снижения бокового трения с прилежащими к телу столба пластами.
Например, при опирании ТИСЭ на глину каждая вертикальная стойка обладает несущей способностью 10 – 12 т. Это втрое больше, чем у столбов без уширения или винтовых/буронабивных свай.
Таблица: Несущая способность свай ТИСЭ.
Фундамент ТИСЭ уступает прочим технологиям по следующим позициям:
- плавающая плита позволяет возвести коттедж на влажном грунте;
- лента МЗЛФ пригодна для проектов с цокольным этажом;
- буронабивные и винтовые сваи залегают, не просто «ниже отметки промерзания», а доходят до несущего пласта, то есть гораздо надежнее ТИСЭ;
- винтовые сваи – единственная технология, позволяющая возводить стены уже на следующий день, так как бетон внутри их полостей не является конструкционным, а служит лишь для защиты внутренних стенок от коррозии;
Погреб внутри фундамента ТИСЭ.
Ввиду высокой стоимости геологических изысканий их заменяют пробным вкручиванием винтовой сваи в 3 – 5 местах внутри пятна застройки. Методика позволяет сэкономить (обойдется в 1,5 – 2 тысячи рублей вместо 30 тысяч).
Армирование
Когда скважина для будущей сваи готова, ее заливают бетоном, но предварительно необходимо усилить конструкцию, для этой цели выполняется армирование, оно позволяет повысить прочность опоры и предотвратить ее разрушение при вспучивании грунта.
Для армирования используются пруты толщиной 10-12 мм, соединенные между собой проволокой, или 4 арматурных стержня толщиной 14 мм.
Перед установкой арматуры ее необходимо осмотреть на наличие грязи, пыли, коррозии и лакокрасочных покрытий, при необходимости пруты зачистить. Наличие грязи или старого покрытия может отразиться на сцепляемости арматуры с бетонным раствором.
Подготовленная арматура устанавливается в скважины, каждый прут должен находиться на равномерном расстоянии друг от друга, после этого происходит заливка раствора.
Экономика фундамента ТИСЭ
Фундамент, возведенный по технолонгии ТИСЭ, за счет сокращения объема работ, строительного материала и экономии на рабочей силе получается в несколько раз дешевле обычного ленточного. Чтобы убедиться в этом просчитаем расход бетона на возведение обоих видов фундамента для дома размером 5 на 10 метров. Для простоты расчетов и наглядности примем, что фундамент – это подземная часть дома.
Для ленточного фундамента при глубине 0,70 м, ширине 0,40 м и длине 30 м объем равен 8,40м3.
Для фундамента ТИСЭ с количеством опор 20 шт (из расчета, что шаг 1,50 м), глубине бурения 1,20 м, расширением 0,60 м, объем всех свай будет около 2,00 м3.
Особенности технологии
Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.
Сваи-столбы
Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.
Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.
Устройство фундамента ТИСЭ
Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.
Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.
Область применения
Строительство фундамента ТИСЭ
Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.
Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.
- Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
- Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
- Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.
Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.
Фундамент ТИСЭ под дом
Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.
Как возводить ТИСЭ фундамент
Технология подразумевает наличие опорной системы, в основе которой находятся сваи. В нижней части они обладают специальным полусферическим расширением. Это придает надежность основе строения, она может выдерживать нагрузки и движение грунтовых масс.
Опоры устанавливаются с использованием специального бура с навесным плугом и емкостью для земли. С его помощью проделываются отверстия в почве для свай установленного диаметра. Количество свай и шаг расположения зависят от расчетов нагрузки на опору.
Каждая опора способна выдержать до 16 тонн, и зачастую их ставят с шагом 1,5-2м.
Расширение и армирование
Как подсчитано, в среднем, в день по три расширения можно сделать легко, но заливка сама по себе отнимает очень много времени. Так, например, при диаметре скважин до 30 см, расширение будет до 60 см. В этом случае, на один столб пойдет около 30 кг цемента
Но важно при этом проследить, чтобы раствор не был жидким
Рекомендуется учесть, что если в почве мало песка, то в этом случае эффективно сможет помочь вода. Так, если на ночь залить в готовые скважины около 5 ведер воды, расширения будут делаться намного легче.
Следующий шаг- армирование. Длина арматуры должна равняться длине самого столба плюс 15 см для образования воздушного зазора ростверка и загиба нижних и верхних частей. Так, если длина составляет около 1,5 м, то на один столб понадобится приблизительно 2 прутка.
Выполнив полностью армирование, стоит позаботиться о качественной гидроизоляции для увеличения срока службы, особенно, если уровень грунтовых вод проходит достаточно близко к поверхности. Обычно для гидроизоляции пользуются рубероидом.
Бур можно приобрести в магазине, а можно и сварить своими руками
Порядок выполнения операций такой:
- разрезать рубероид на части, можно прямо на грунте;
- свернуть его;
- скрепить с помощью канцелярских скрепок и вставить в скважину.
Разместить в углубление лучше уже после того, как полностью заполнится расширение и установится вся арматура. Торчащие концы таких рубашек можно просто обсыпать почвой, вынутой до этого из углубления, и утрамбовать.
Расчет фундамента
На этом этапе важно найти правильное расположение свай, просчитать их общее количество. Максимальное расстояние между единицами – 3 м. При разметке территории в масштабе определяют проекцию внутренних стен
На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:
При разметке территории в масштабе определяют проекцию внутренних стен. На местах их сопряжения с несущей фасадной частью также обязательно устанавливается свая. Для облегчения расчета опытные мастера пользуются следующей формулой — средняя масса на 1 м2готового дома составляет такие значения в зависимости от материала изготовления:
- строения из кирпича и блоков — 2400 кг:
- пенобетон, газобетон — 2000 кг;
- каркасные, деревянные дома не более 1800 кг.
Несущая способность сваи диаметром 250 мм по технологии ТИСЭ варьируется в зависимости от грунта от 1,5 до 5 тонн. Точный расчет сможет сделать только специалист высокой квалификации. Но приведенной выше информации может быть достаточно, чтобы, используя эти значения, по минимальным показателям самостоятельно спроектировать фундамент. Каркасный дом площадью 100 м2 при строительстве на рыхлом грунте необходимо возводить на сваях в количестве приближающемся к 100. Распределяют их максимально равномерно по всему периметру и проекции простенков внутри здания. Если грунт надежный, то количество свай смело можно уменьшать вдвое. Приведенные примеры даны для варианта, когда выполняется фундамент ТИСЭ с ростверком. Опорные основы требуют меньшего количества свай. Ленточный фундамент, конструкция из бетонных балок, плит, заглубленных в почву, берет на себя часть массы дома.
Расчет свайно-ленточного фундаментаИсточник stroy-dom-pravilno.ru
Что это такое?
Закладка свайно-ленточного основания – новая технология, которая появилась в конце 90-х прошлого столетия и сегодня широко применяется во всем мире. Отличие от традиционного фундамента заключается в конструкции такого основания – на буронабивных столбах с расширенной пятой возводят железобетонный ростверк.
Несущая способность
Грузоподъемность фундамента связана с диаметром основания свай, сопротивлением и составом грунта:
| Тип грунта | Сопротивление почвы, кг/м2 | Несущая способность силовой конструкции в зависимости от диаметра пяты, т | |
| 50 см | 60 см | ||
| глина, песок крупной фракции | 6 | 12 | 17 |
| суглинок, супесь | 3 | 6 | 8 |
| песок пылеватый | 2 | 4 | 5,5 |
| песок средней фракции | 5 | 10 | 14 |
На практике грузоподъемность фундамента ТИСЭ может быть выше в 2 раза за счет того, что цементное молочко проникает в почву и затвердевает там, образуя слой грунтобетона толщино1 5–7 см.
Как изготавливается свайный фундамент?
Проектирование начинается со сбора исходных данных, полученных в результате геологических изысканий грунта. Затем рассчитывают фундамент – определяют параметры конструктивных элементов, в том числе шаг между опорами и рассчитывают потребность в строительных материалах.
Полевые работы начинаются с разметки свайного поля традиционным способом. После бурят скважины на проектную глубину. Уширения делают поочередно: сначала формируют выемку Ø500 мм, затем расправляют лопасти в конечное положение и доводят уширения до максимально значения.
В готовую свежину заводят армокаркас, после чего конструкцию заливают бетонным раствором. После затвердевания опоры переходят к строительству железобетонного ростверка в виде монолитной ленты традиционным способом. При этом между нижней плоскостью ростверка и поверхностью земли должен оставаться зазор в 30–45 см.
Работы по устройству фундамента ТИСЭ можно проводить своими руками без привлечения спецтехники, что обуславливает дополнительную экономию.
Цена закладки под ключ
При отсутствии навыков в строительстве и понимания технологии, собственнику целесообразно обратиться к профессионалам. Среднерыночные цены на услуги отражены в таблице:
| Параметры силовой конструкции с параметрами ростверка: ширина 40 см, высота 60 см | Стоимость одной сваи, руб. | Цена, руб./м пог. | Стоимость фундамента площадью 6х6 м | ||
| Ø опоры, мм | Ø пяты, мм | Глубина, м | |||
| 250 | 600 | 1,5 | 3–4 тыс. | 4–5,5 тыс. | 150–200 тыс. |
| 200 | 500 | 1,5 | 2,8–3,5 тыс. | 4–5,5 тыс. | 120–170 тыс. |
Сфера применения и срок службы
Сваи ТИСЭ широко используются в строительстве, поскольку являются универсальными силовыми конструкциями.
Технология особенно эффективна в таких ситуациях:
- при возведении бетонных и кирпичных заборов;
- при малоэтажном строительстве из тяжелых материалов;
- при строительстве двух- и трехэтажных жилых домов из бруса, пенобетона и каркасных панелей;
- при возведении бань и других тяжелых конструкций.
Сваи ТИСЭ можно строить практически на любых грунтах, кроме скальных пород, а именно в глинистой и песчаной почве, супесях, лессах и суглинках. Перечисленные типы грунта составляют 90% от всей площади российских регионов, что обуславливает популярность такой технологии.
За счет особенности конструкции, сваи не передают сооружению, которое удерживают, вибрации и динамические нагрузки, возникающие вблизи автомагистралей и железнодорожных путей.

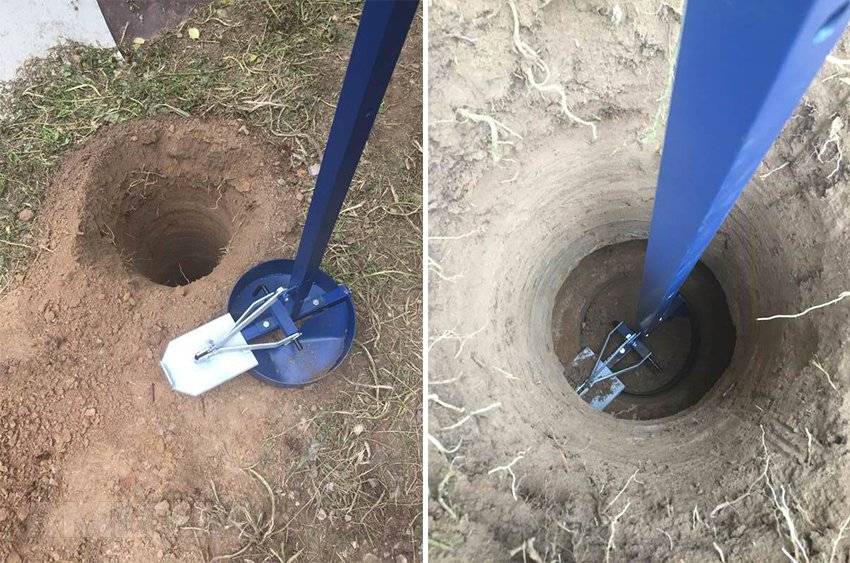

Бурение скважин земляным плугом ТИСЭ-Ф
Бур для изготовления скважин под сваи — это изделие, которое для правильного использования требует знания и понимания механики процессов, способствующих выемке грунта.
Сам шурф может быть проделан практически любым, в том числе и моторизованным буром диаметром не менее 250 мм. У ТИСЭ-Ф под эти задачи предусмотрены две наклонные режущие кромки, в нижней части которых расположено по паре зубьев, рыхлящих грунт. Обе режущие кромки расположены внутри кольцевого накопителя высотой 200 мм, способствующего быстрому удалению взрыхлённой массы.
Бурение начинается с откапывания по разметке приямков для более простого врезания бура в землю. С небольшим вертикальным нажимом бур проворачивается по часовой стрелке, через 2–3 полных оборота вынимается и чистится от земли. В среднем бурение двухметровой скважины занимает у одного человека 2,5 часа, у двоих около 40 минут.
Выборка расширения проводится после установки на бур плужка. За счет телескопического устройства штанги бура плуг прижат к её оси, пока бур находится в подвешенном состоянии. При давлении на рукоятки механизм отводит пластину в сторону, таким образом, на глубине постепенно «выгрызается» полость в форме полусферы.
Технология бурения скважины ТИСЭ: 1 — опалубка из доски; 2 — песок; 3 — арматурный каркас; 4 — бетон
Дальнейшая подготовка скважин заключается в установке гидроизолирующей обкладки. Для этих целей применим рубероид, хотя при возможности рекомендуется использовать листы ПЭТ или стекловолокно с битумной пропиткой. Трубы гидроизоляции подрезают ножом по общей секущей горизонтальной плоскости, в навершиях устанавливается квадратная опалубка, сбитая из 120 мм досок.
